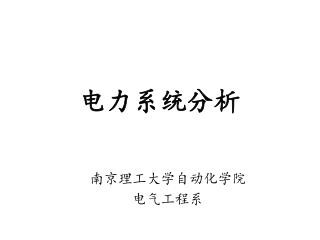

  1. 电力系统分析 南京理工大学自动化学院 电气工程系

  2. 课程简介 • 课程内容 • 教学进度 • 考查方式 • 联系方法

  3. 课程内容 • 电力系统 巴西依泰普水电站

  4. 课程内容 • 电力系统 中国三峡电站

  5. 课程内容 • 电力系统 水电机组

  6. 课程内容 • 电力系统 变压器

  7. 课程内容 • 电力系统 输电线路

  8. 课程内容 • 电力系统 • 分析 • 两个模型 • 电力系统等值电路模型 • 电力系统转子运动模型 • 三大计算 • 潮流计算 • 短路计算 • 稳定计算

  9. 课程内容 • 电力系统的基本概念 • 电网等值 • 电力系统潮流计算 • 电力系统运行方式的调整和控制 • 电力系统故障分析 • 电力系统稳定性分析

  10. 课程内容 • 回答八个问题： • 什么是电力系统？ • 怎样将电力系统用一个电网络表示？ • 怎样用计算机进行电力系统潮流计算？ • 发电机节点有功功率是已知的，它是怎么确定出来的？ • 变压器变比是已知的，它是怎么确定出来的？ • 发电机等值电路中，电势源和电抗怎么计算？ • 任意不对称的三相相量都可以分解为三组相序不同的分量之和吗？ • 电力系统在不断变动中，它能保持稳定运行吗？

  11. 课程内容 • 先修课程 • 电路原理 • 电磁场 • 电机学

  12. 教学进度 • 总学时数：56~64 • 课堂教学：48-52 • 实践环节：8-12 • 学时分配 • 电力系统的基本概念：2 • 电网等值：8-10 • 电力系统潮流计算：10 • 电力系统运行方式的调整和控制：10 • 电力系统故障分析：10 • 电力系统稳定性分析：8-10

  13. 考查方式 • 平时成绩：20% • 实验成绩：10% • 闭卷考试：70%

  14. 联系方法 • 授课教师：江宁强 • 教研室：自动化学院电气工程系 • 电话：84315147 • Email:jiangningqiang@hotmail.com

  15. 目录 • 第一章电力系统的基本概念 • 第二章电网等值 • 第三章电力系统潮流计算 • 第四章电力系统运行方式的调整和控制 • 第五章电力系统故障分析 • 第六章电力系统稳定性分析

  16. 第一章 电力系统的基本概念 • 1.1电力系统概述 • 1.2我国的电力系统 • 小结

  17. 1.1 电力系统概述 • 1.1.1电力系统的形成和发展 • 1.1.2电力系统的组成 • 1.1.3 电力系统的特点和运行的基本要求 • 1.1.4电力系统的基本参量和接线图 • 1.1.5电力系统的接线方式和中性点接地方式

  18. 1.1.1电力系统的形成和发展 • 电磁感应定律 法拉第，1831 • 世界上第一个完整的电力系统 1882，法国 • 三相变压器和三相异步电动机1891 • 直流电力系统和交流电力系统爱迪生和西屋

  19. 1.1.2电力系统的组成 • 电力系统发电厂、输电和配电网络、用户 • 电网、电力系统和动力系统 • 一次设备和二次设备

  20. 1.1.3 电力系统的特点和运行的基本要求 • 电力系统的特点1 电能与国民经济各部门、国防和日常生活之间的关系都很密切2 对电能质量的要求比较严格3 电能不能大量储存4 电力系统中的暂态过程十分迅速 • 运行的基本要求1 可靠性 可以满足用户的用电需求：不断电，频率、电压、波形 质量符合要求 负荷按供电可靠性要求分为三类2 安全性 保证系统本身设备的安全。 要求电源容量充足，电网结构合理3 经济性%%4 减小对环境的不利影响

  21. 1.1.4电力系统的基本参量、接线图 • 衡量电力系统规模的基本参量总装机容量——额定有功功率之和年发电量最大负荷最高电压等级 • 接线图地理接线图、电气接线图

  22. 1.1.5电力系统的接线方式和中性点接地方式 • 接线方式 • 无备用接线 特点：简单、经济、运行方便灵活。 供电可靠性差，电能质量差 • 有备用接线 特点：供电可靠，电能质量高 运行操作和继电保护复杂，经济性差 • 中性点接地方式（小接地方式和大接地方式） • 不接地 供电可靠性高，绝缘成本高。 <35kv电网 • 经消弧线圈接地 减小接地电流。采用过补偿方式 • 直接接地 供电可靠性低，绝缘成本低。>110kv电网

  23. 1.2我国的电力系统（1） • 4个发展阶段195x：城市电网196x：省网1970~1990：区域电网1990~：区域电网互联 • 电力系统的规模2004 400GW2010 535GW2020 790GW

  24. 1.2我国的电力系统（2） • 电压等级（KV） • 发电机 3.15, 6.3, 10.5, 15.75, 23.0 • 用电设备 3,6,10,35,110,220,330,500,750(60,154已不再发展）3 企业内部 6、10配电电压（6用于高压电机负荷）110、220:高压。110：区域网，中小电力系统主干线 220：大电力系统主干线330、500、750:超高压 >750:特高压 • 提高输电电压的利弊：减小载流截面和线路电抗，利于提高线路功率极限和稳定性，增加绝缘成本

  25. 1.2我国的电力系统（3） 电力系统的电压与输电容量和输电距离

  26. 1.2我国的电力系统（4） • 额定电压：发电机、变压器、用电设备等正常运行时最经济的电压 • 在同一电压等级中，电力系统的各个环节（发电机、变压器、电力线路、用电设备）的额定电压各不相同。某一级的额定电压是以用电设备为中心而定的。 • 用电设备的额定电压是其他元件的参考电压。用电设备端压允许在额定电压UN的5%内波动 • 输电线路的额定电压为线路的平均电压 [UN(1+5%)+UN(1-5%)]/2=UN

  27. 1.2我国的电力系统（5） • 发电机的额定电压 UN(1+5%) • 变压器的额定电压为变压器两侧的额定电压，以变比表示为 k= U1N / U2N • 一次侧直接与发电机相连： U1N= UN(1+5%)<35kv 联络（相当于用电设备）： U1N= UN • 二次侧相当于发电机空载 U2N= UN(1+5%) 带负载 U2N= UN(1+10%)（内部压降约5%）Us%<7.5或直接连负载时U2N= UN(1+5%) • 额定电压指主接头的空载电压

  28. 1.2我国的电力系统（6） • 我国电力工业的发展方针 • 继续续发展煤电厂，提高能源效率，减小环 境污染 • 加速水力资源的开发利用和水电厂的建设 • 发展核电技术并适度发展核电厂 • 开发风力和潮汐等可再生能源 • 加速建设输、配、变电工程，西电东送，促 进区域电网互联，并最终形成全国电力系统

  29. 例题 • 确定图中电力系统各元件的额定电压 T1 T2 T3 110kv 35kv 6kv M G 10kv T4 X 10kv 380v • G:10.5kv • T1:10.5/121kv T2:110/38.5/11kv T3:35/6.3kv T4:10kv/400v • M: 6kv L:220v

  30. 第一章小结 • 电力系统由发电机、电网和用户组成，是动力系统的一部分。由于电能不能大量储存、暂态过程迅速，为保证可靠性、安全性和经济性要求，需要合理地对电力系统进行规划、设计、运行调度和故障恢复。 • 在同一电压等级中，电力系统的各个环节的额定电压各不相同。某一级的额定电压是以用电设备为中心而定的。 • 电力系统分析的任务是建立电力系统的等值模型，计算稳态潮流，并确定故障和扰动对系统的影响。

  31. 第二章电网等值 • 2.1 概述 • 2.2 输电线路的等值电路 • 2.3 变压器和电抗器的等值电路 • 2.4 发电机等值电路 • 2.5 负荷模型 • 2.6 电力网的等值电路 • 小结

  32. 2.1 概述 • 本章计算电力线路和变压器的等值电路 • 假定系统的三相结构和三相负荷都完全对称，即讨论三相电流和电压的正序分量。

  33. 2.2 输电线路的等值电路 • 2.2.1 输电线路的种类 • 架空线路由导线、避雷线、杆塔、绝缘子、金具组成 • 电力电缆包括三部分：导体、绝缘层、保护层 • 2.2.2 架空线路的等值电路分布参数与集中参数 • 单导线线路 • 分裂导线

  34. 单回线路的等值电路（1） • 有效电阻 交流电阻，一般大于直流电阻。 原因：集肤效应和临近效应 • 电力网计算中常采用较大的电阻率。 原因：绞线长度比导线长度大2~3%， 实际截面小于额定截面， 交流电阻略大于直流电阻。 • 电阻 （20℃ ） 铜0.00382/℃ 铝0.0036/℃

  35. 单回线路的等值电路（2） • 电抗 • 导线流过交流电流时，由于导线的内部和外部交变磁场的作用而产生电抗。 • 循环换位的三相输电线路每相导线单位长度的电抗为

  36. 单回线路的等值电路（3） • Deq为三相导线间的互几何间距 • r为导线的计算半径 • μ r为导线材料的相对导磁系数，有色金属的相对导磁系数为1 • 第一项为外电抗，第二项为内电抗

  37. 单回线路的等值电路（4） • 导线电抗与r成对数关系。对不同截面的导线，当Deq为常数时，电抗变化不大，工程上常取x0=0.4Ω /km。 • Ds为导线的自几何均距非铁磁材料单股线Ds=0.779r非铁磁材料多股线Ds=0.724~0.771r钢芯铝线Ds=0.77~0.9r,计算中常取0.81r

  38. 单回线路的等值电路（5） • 电纳 • 由导线间的电容和导线与大地间的电容决定。 • 电容 • 电纳 • 电缆线路的电纳比架空线路大得多

  39. 单回线路的等值电路（6） • 电导 • 反映由电晕现象和绝缘子泄露引起的有功功率损耗 • 电晕：导线周围的电场强度超过2.1kv/cm时，导线周围会发生空气电离现象，产生光环，发出放电声。危害：消耗电能、干扰通信、表面腐蚀 • 电晕产生的有功功率损耗称为电晕损耗。110kv以上线路与电压有关的有功功率损耗主要由电晕损耗引起。

  40. 单回线路的等值电路（7） • 架空线路产生电晕的临界线电压 ， m1 : 导线表面光滑系数。单股线=1，对绞线=0.83~0.87 m2：气象系数。干燥晴朗=1，恶劣天气=0.8 δ： 空气相对密度 b ： 大气压力（Pa）(一个大气压为101325帕)θ： 空气温度（℃）

  41. 单回线路的等值电路（8） • 关于电晕损耗的测量和计算是《高电压技术》讨论的内容。 • 输电线路电晕损耗（包括泄漏损耗）对应的电导为

  42. 单回线路的等值电路（8） • 线路方程及等值电路线路每相的等值参数是沿线路均匀分布的。 dx x l

  43. 单回线路的等值电路（9） • 距离线路末端x处，压降和电流增量为

  44. 单回线路的等值电路（10） • 线路的传播系数实部反映行波振幅的衰减特性，虚部反映行波相位的变化特性 • 线路的特征阻抗（也称波阻抗）

  45. 单回线路的等值电路（11） • 无损线路的自然功率自然功率用来衡量线路的输电能力，一般20kv以上线路的输电能力大致接近自然功率 • 行波波长¼波长时（1500km），两端相位差90°

  46. 单回线路的等值电路（12） • 线路的Π型等值电路x=l 时，

  47. 单回线路的等值电路（13） • Z=Z1l， Y=Y1l

  48. 单回线路的等值电路（14） • 等值电路 • 短线路（<35kv,<100km的架空线路、短电缆线路） • 中等长度线路（ 110~330kv,100~300km架空线路、<100km电缆线路）

  49. 单回线路的等值电路（15） • 长线路（>330kv, >300km架空线路、>100km电缆线路）

  50. 分裂导线 • 采用分裂导线可增加导线的等值半径 • 电阻减小 • 电抗减小 • 电导减小
