Näidisülesanne. Tahuka lõikamine üldasendilise tasapinnaga. Antud on püramiid horisontaalse põhjaga ABCD ning tipuga T Seda püramiidi lõikab üldasendiline tasand a , mis on määratud põhijäljega p ning esijäljega e Lahendada lõikumisülesanne. Tuletame lisavaate

laurel
Download Presentation

Näidisülesanne

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Näidisülesanne Tahuka lõikamine üldasendilise tasapinnaga

  2. Antud on püramiid horisontaalse põhjaga ABCD ning tipuga T Seda püramiidi lõikab üldasendiline tasand a, mis on määratud põhijäljega p ning esijäljega e Lahendada lõikumisülesanne

  3. Tuletame lisavaate ekraanil e3, mis on risti a-ga. Uus telg u on risti a põhijäljega p

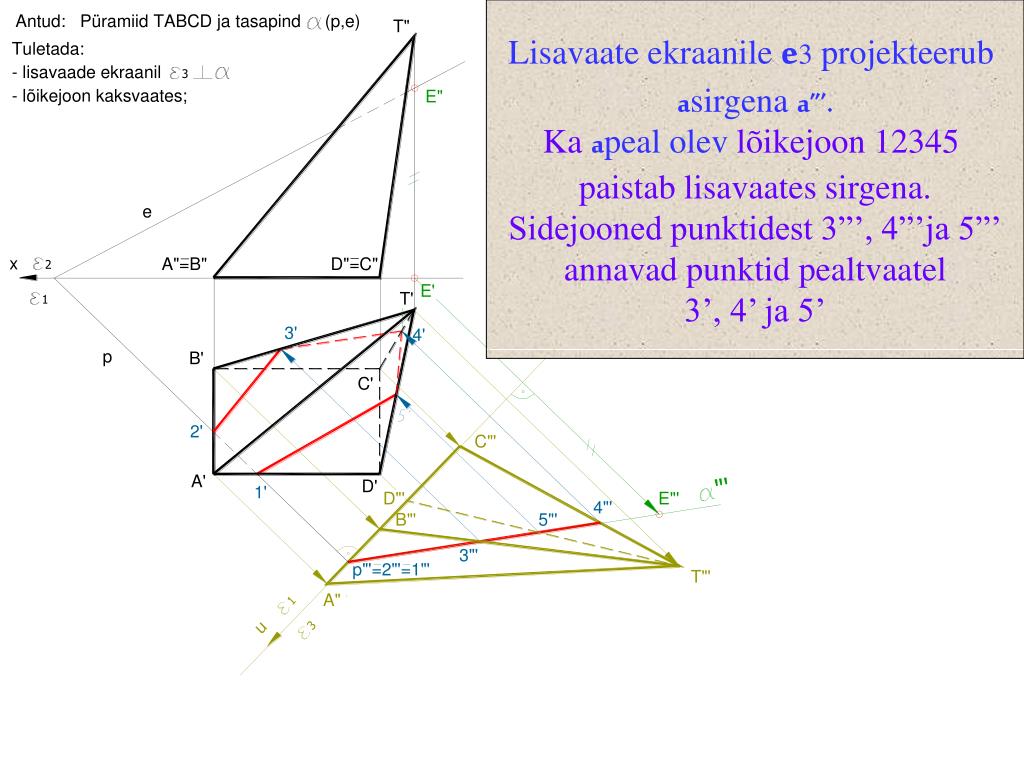

  4. Lisavaate ekraanile e3 projekteerub asirgena a”’. Ka apeal olev lõikejoon 12345 paistab lisavaates sirgena. Sidejooned punktidest 3”’, 4”’ja 5”’ annavad punktid pealtvaatel 3’, 4’ ja 5’

  5. Pealtvaate punktidest 1’, 2’, 3’, 4’ ja 5’ saame sidejoontega eestvaate punktid 1”, 2”, 3”, 4” ja 5”. Ka nähtavused saab nüüd ära klaarida

  6. Lõike originaalvormi on otstarbekas pöörata ümber põhijälje p ekraanile e1, sest põhijäljel asuvad juba punktid 1 ja 2. Ülejäänud punktide 3, 4 ja 5 kaugused põhijäljest p paistavad lisavaatel moonutamata pikkustena p”’3”’, p”’4”’ ja p”’5”’

  7. Ristisomeetria tegemiseks tuleb x-teljel valida sobiv 0-punkt. Seejärel kanda telgedega paralleelselt punktide x, y ja z –koordinaadid. Ristisomeetrias tuleb ka servade nähtavus lahendada

  8. Jõudu ja edu eksamil! Küsimused, arvamused ja ettepanekud võib saata aadressil rmagi@hot.ee
