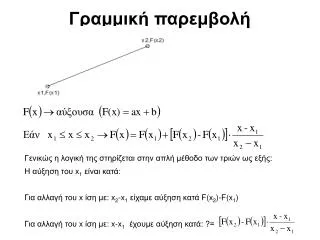

  1. Γραμμική παρεμβολή Γενικώς η λογική της στηρίζεται στην απλή μέθοδο των τριών ως εξής: Η αύξηση του x1είναι κατά: Για αλλαγή του x ίση με: x2-x1είχαμε αύξηση κατά F(x2)-F(x1) Για αλλαγή του x ίση με: x-x1 έχουμε αύξηση κατά: ?=

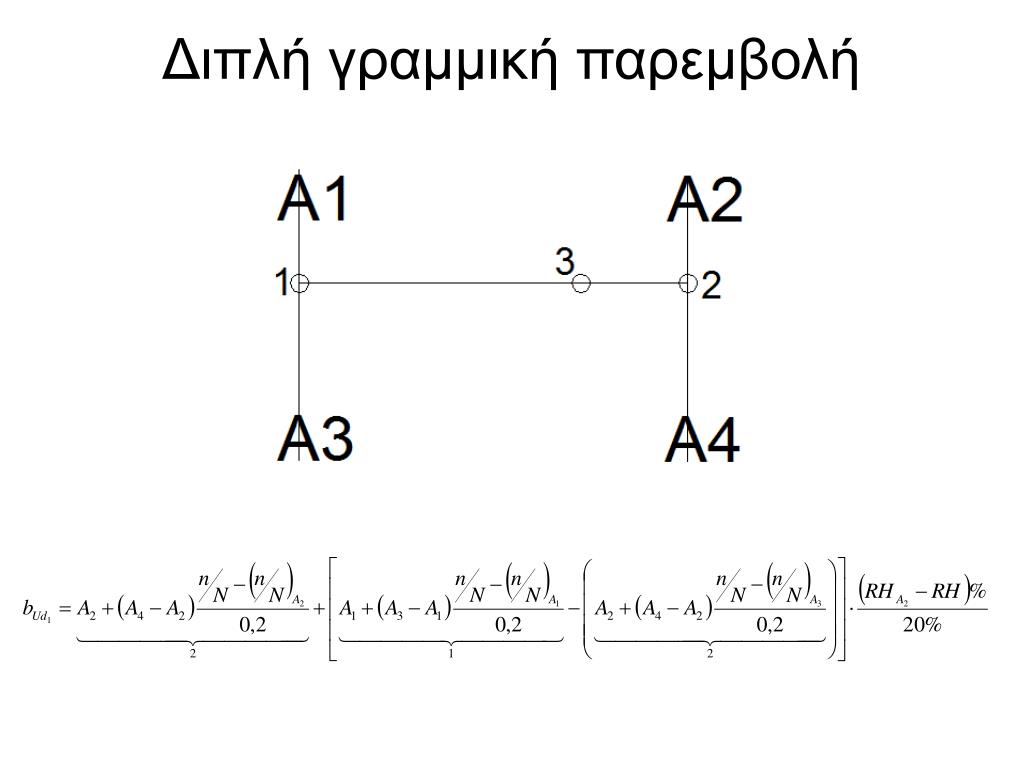

  2. Διπλή γραμμική παρεμβολή

  3. Αρδευτικό δίκτυο • Ατομικά δίκτυα  Υποσύνολο του γενικότερου προβλήματος • Στην ουσία δηλαδή μελετάται ο σχεδιασμός ενός δικτύου από την υδροληψία που καταλήγει σε μία αγροτική μονάδα και μετά.

  4. Εξίσωση ενέργειας - Bernoulli • Προϋποθέσεις: • ασυμπίεστο ρευστό, ρ σταθερό • μόνιμη ροή, u σταθερή στο ίδιο σημείο • ρευστό μη συνεκτικό, δηλαδή ροή μη-ιξώδης, δηλαδή ιξώδη φαινόμενα αμελητέα Η σχέση αυτή αναφέρεται κατά μήκος γραμμής ροής.

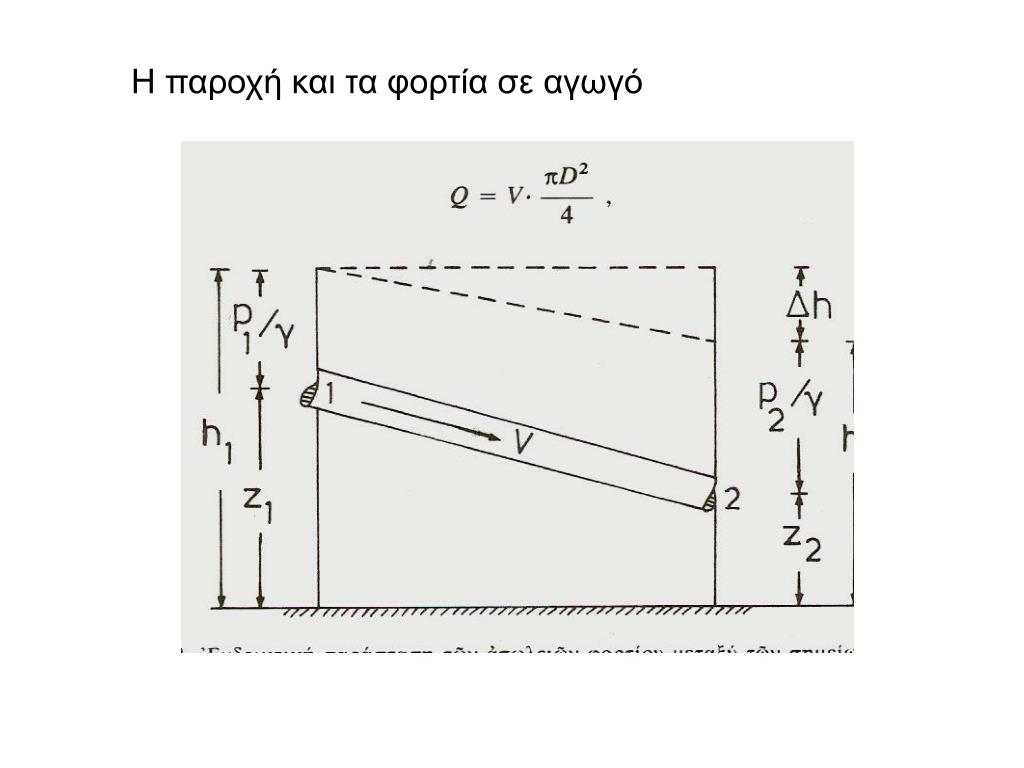

  5. Η παροχή και τα φορτία σε αγωγό

  6. Aριθμός Reynolds /στωτή-τυρβώδης ροή αδράνεια τριβή Λόγος δυνάμεων αδράνειας προς τριβής Αδράνεια ανάλογη μάζας και κινηματικής κατάστασης. Τριβή, ανάλογη ιξώδους

  7. Τυρβώδης ροή σε σωλήνες με τραχύτητα Η τραχύτητα υπάρχει καιμετριέται σε mm(απόλυτη)ή σχετική ως προς τη διάμετρο.Είναι μέτρο παρέκλισηςπραγματικούτοιχώματοςαπό το ιδεατό. Στρωτή ροή = αμελητέα επίδραση Κύριος λόγος για την πτώση πίεσης: Δυνάμεις πίεσης όταν το ρευστόπεριρέει τις προεξοχές καισχηματίζονται νεκροί χώροι στις εσοχές.

  8. Εξισώσεις υπολογισμού του f Σχέση Colebrook – White

  9. Υλικά αγωγών Και τραχύτητα

  10. ΑΠΩΛΕΙΕΣ ΕΝΕΡΓΕΙΑΣ ΚΑΤΑ ΤΗ ΜΟΝΙΜΗ ΡΟΗ ΡΕΥΣΤΟΥ ΣΕ ΑΓΩΓΟΥΣ ΚΥΛΙΝΔΡΙΚΗΣ ΔΙΑΤΟΜΗΣ Ο συντελεστής τριβής f για ροή σε κυλινδρικό αγωγό δίνεται από την εξίσωση Darcy-Weisbach Όπου, L = μήκος κυλινδρικού αγωγού D = Διάμετρος κυλινδρικού αγωγού f = συντελεστής τριβής

  11. Προσεγγιστικές σχέσεις υπολογισμού του f • Swamee and Jain (1976) • Γ. Τερζίδη - Χ. Μπαμπατζιμόπουλου (1992)

  12. Προσεγγιστικές σχέσεις υπολογισμού του f • Τζιμόπουλος (2005) • Παπαευαγγέλου (2010)

  13. Τοπικές απώλειες - γενικά Όπου U η μέση ταχύτητα στο σημείο Κ συντελεστής με διαφορετική τιμή σε κάθε περίπτωση • Υπενθυμίζεται ο τύπος των Darcy-Weisbach για τις γραμμικές απώλειες, για την ομοιότητα: Οι τοπικές απώλειες δίνονται από

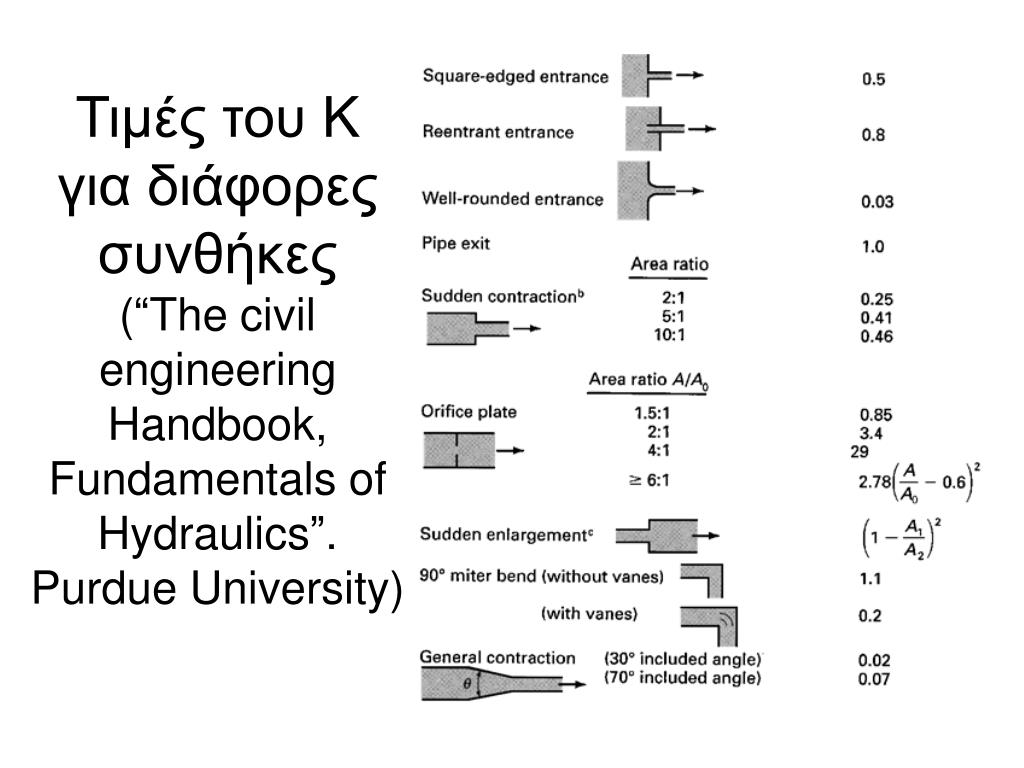

  14. Τιμές του Κγια διάφορες συνθήκες(“The civil engineering Handbook, Fundamentals of Hydraulics”. Purdue University)‏

  15. Σε γενικές γραμμές, μικρές κατασκευαστικές λεπτομέρειες επιφέρουν σημαντικές αλλαγές στον συντελεστή απωλειών, όταν αλλάζουν σημαντικά την μορφή τβν γραμμών ροής: Μεγάλες αλλαγές στις γραμμές ροής και στο Κ μικρές αλλαγές στις γραμμές ροής και στο Κ

  16. Εφαρμογή της εξ. Bernoulli Bernoulliγια τέλειο ρευστό: Bernoulliγια πραγματικό ρευστό: Bernoulliπρακτική εφαρμογή:

  17. Επιλογή υλικών σωλήνων

  18. Υλικά σωλήνων ύδρευσης • Πλαστικοί σωλήνες PVC • Πλαστικοί σωλήνες πολυαιθυλενίουυψηλής πυκνότητας • Χαλυβδοσωλήνες • Αμιαντοτσιμεντοσωλήνες

  19. Ατομικό δίκτυο άρδευσης

  20. Σχεδιασμός του προβλήματος

  21. Τρόπος υπολογισμού -1 • Εάν στην γραμμή άρδευσης υπάρχουν m επιμέρους παροχές q, υπολογίζουμε αρχικά μία παροχή Q λίγο μικρότερη από την συνολική: • Οι παροχές που διατρέχουν τα ενδιάμεσα τμήματα είναι:

  22. Τρόπος υπολογισμού - 2 • Στον τύπο των Darcy-Weisbach: • Όπου το l=lxσε κάθε τμήμα του αγωγού και το Q μεταβάλλεται σε κάθε τμήμα • Επομένως οι ολικές γραμμικές απώλειες κατά μήκος της γραμμής άρδευσης

  23. Τρόπος υπολογισμού -3 • Επομένως καταλήξαμε στη σχέση: • Θεωρούμε μία ιδεατή παροχή Q´ η οποία δίνει τις ίδιες απώλειες φορτίου με τις παραπάνω χωρίς να υπάρχουν εκτοξευτήρες στη γραμμή άρδευσης

  24. Ο συντελεστής F

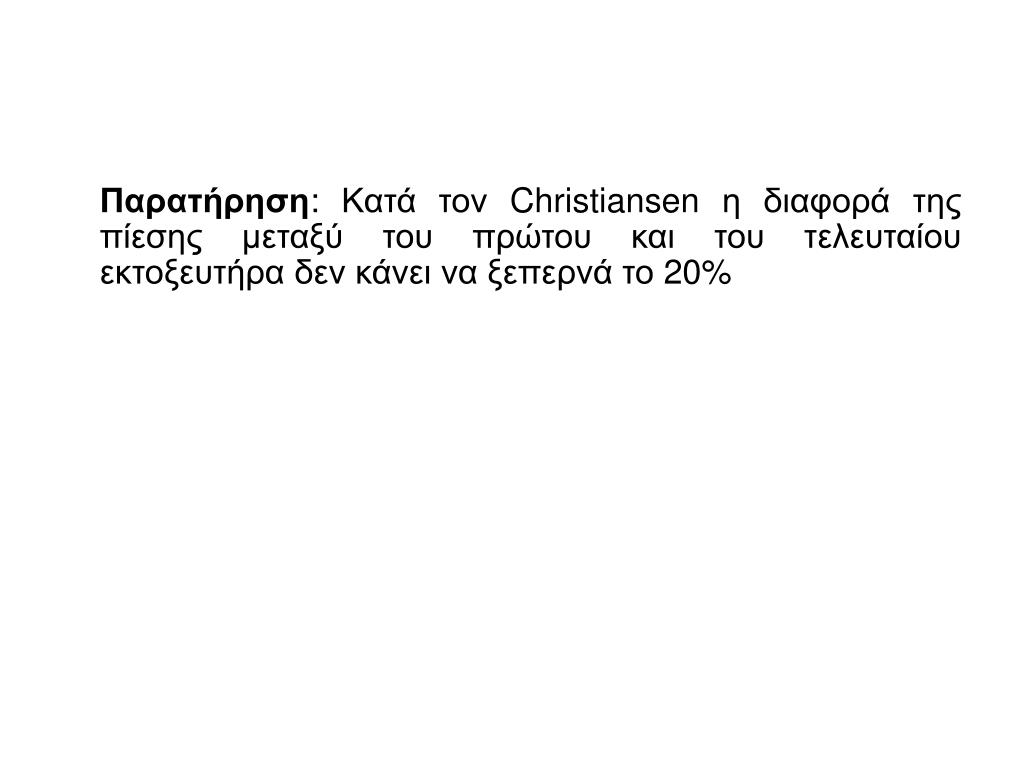

  25. Παρατήρηση: Κατά τον Christiansen η διαφορά της πίεσης μεταξύ του πρώτου και του τελευταίου εκτοξευτήρα δεν κάνει να ξεπερνά το 20%

  26. Παράδειγμα • Έχουμε μία γραμμή άρδευσης με 10 εκτοξευτήρες. Η παροχή του κάθε εκτοξευτήρα είναι q=4l/s. Οι σωλήνες που χρησιμοποιούμε έχουν απόλυτη τραχύτητα Κ=0,3mm. To μήκος της γραμμής άρδευσης είναι l=108m και η απόσταση μεταξύ των εκτοξευτήρων είναι lx=12m. Να γίνουν οι υπολογισμοί για εσωτερική διάμετρο αγωγού D=0,15m • To v=1,31*10-6m2/s • Ζητούμε να γίνει σύγκριση των απωλειων φορτίου που προκύπτουν μεταξύ των τελικών τιμών και της προσεγγιστικής τιμής που έβγαλε η μέθοδος της ιδεατής παροχής

  27. ΠΑΡΑΡΤΗΜΑ - 1

  28. ΠΑΡΑΡΤΗΜΑ - 2

  29. ΠΑΡΑΡΤΗΜΑ - 3
