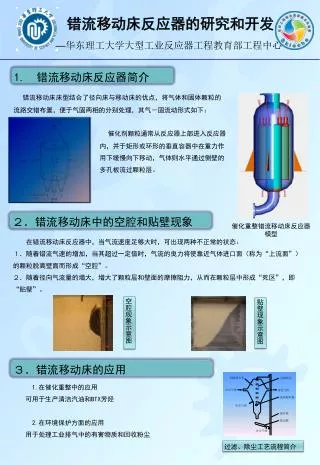

错流移动床反应器的研究和开发

—华东理工大学大型工业反应器工程教育部工程中心

1. 错流移动床反应器简介

错流移动床床型结合了径向床与移动床的优点,将气体和固体颗粒的流路交错布置,便于气固两相的分别处理,其气-固流动形式如下:

催化剂颗粒通常从反应器上部进入反应器内,并于矩形或环形的垂直容器中在重力作用下缓慢向下移动,气体则水平通过侧壁的多孔板流过颗粒层。

2.错流移动床中的空腔和贴壁现象

催化重整错流移动床反应器模型

  在错流移动床反应器中,当气流速度足够大时,可出现两种不正常的状态:

1.随着错流气速的增加,当其超过一定值时,气流的曳力将使靠近气体进口面(称为“上流面”)的颗粒脱离壁面而形成“空腔”。

2.随着径向气流量的增大,增大了颗粒层和壁面的摩擦阻力,从而在颗粒层中形成“死区”,即“贴壁”。

空腔现象示意图

贴壁现象示意图

3.错流移动床的应用

1.在催化重整中的应用

可用于生产清洁汽油和BTX芳烃

2.在环境保护方面的应用

用于处理工业排气中的有害物质和回收粉尘

过滤、除尘工艺流程简介
