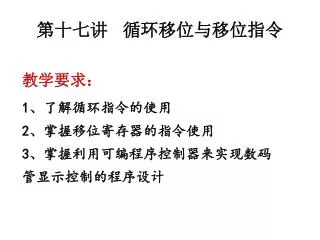

  1. 第十七讲循环移位与移位指令 教学要求： 1、了解循环指令的使用 2、掌握移位寄存器的指令使用 3、掌握利用可编程序控制器来实现数码 管显示控制的程序设计

  2. 循环移位与移位指令：右循环移位指令ROR、 左循环移位指令ROL 带进位循环右移指令RCR、 带进位循环左移指令RCL 位右移位指令SFTR、位左位指令SFTL 字右移位指令WSFR、字左移位指令WSFL 先入先出(FIFO)写入指令SFWR、读出指令SFRD

  3. 案例：数码管显示控制用PLC控制七段数码管循环显示数字0~9，显示间隔1s。案例：数码管显示控制用PLC控制七段数码管循环显示数字0~9，显示间隔1s。 • LED数码管工作原理如下：

  4. 1、右循环移位指令ROR、左循环移位指令ROL

  5. 2、带进位循环右移指令RCR、带进位循环左移指令RCL2、带进位循环右移指令RCR、带进位循环左移指令RCL 执行RCR、RCL指令时，各位的数据与进位位M8022一起（16位指令时一共17位）向右（或向左）循环移动n位。在循环中移出的位送入进位标志，后者又被送回到目标操作元件的另一端。

  6. 4、字右移位指令WSFR、字左移位指令WSFL

  7. 5、先入先出(FIFO)写入指令SFWR、读出指令SFRD

  8. 案例：数码管显示控制用PLC控制七段数码管循环显示数字0~9，显示间隔1s。案例：数码管显示控制用PLC控制七段数码管循环显示数字0~9，显示间隔1s。 • LED数码管工作原理如下：

  9. 一、硬件设计

  10. 二、软件设计

  11. a~g段逻辑译码关系 作为课堂练习，梯形图请同学们自己设计。
