Presentation Transcript


Pid regul tor s dvoma stup ami vo nosti

PID regulátor s dvoma stupňami voľnosti

Spätnoväzbový + priamoväzbový regulátor

Š. Kozák, 2000-2003


Pid regul tor s dvoma stup ami vo nosti

Charakteristika úloh riadenia s dvoma stupňami voľnosti

Regulácia s dvoma stupňami voľnosti je vhodná predovšetkým v riadení takých procesov, u ktorých požadujeme, aby zmeny v riadiacej (referenčnej) premennej, alebo poruchovej veličiny sa („dopredu“) čo najskôr zohľadnili v riadiacom zásahu PSD regulátora,

(také sú priemyselné procesy v chemických technológiách, cementárskych výrobách, výrobách cukru, výrobe farebných kovov a pod.)

Algoritmus by mal málo citlivý na vysokofrekvenčné zložky w(k) a je značne robustný voči poruchám vstupných a výstupných premenných.


Pid regul tor s dvoma stup ami vo nosti

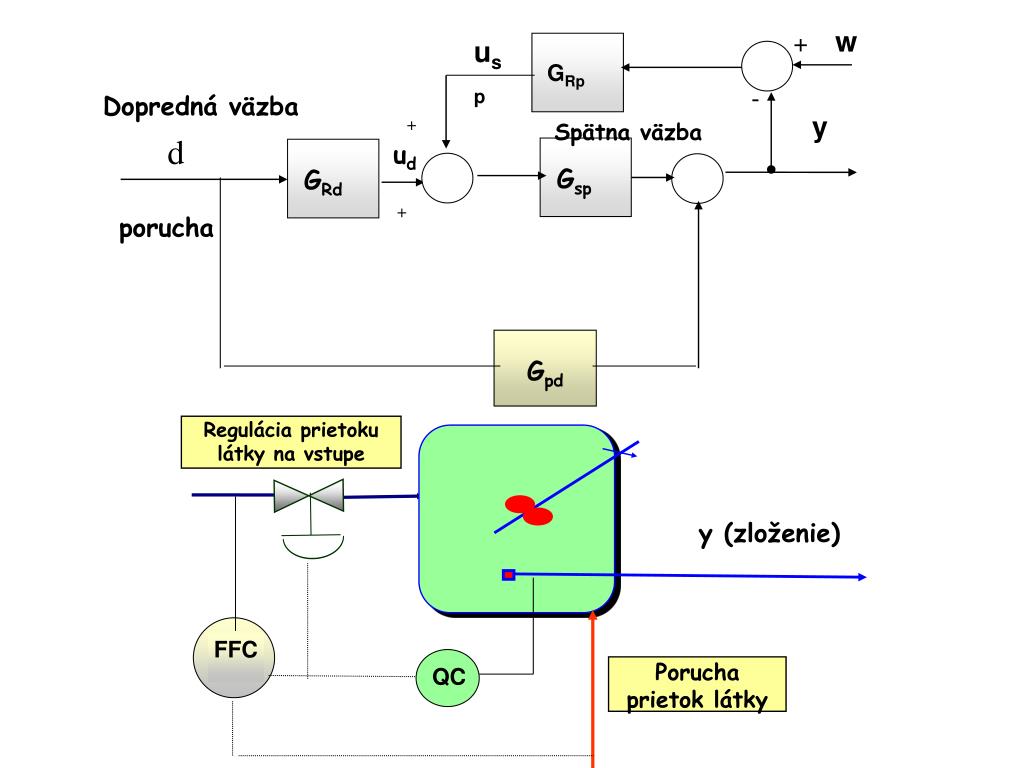

Dopredná štruktúra regulácie vzhľadom na meranú poruchovú veličinu (teplota vstupného média, tlak vstupného média a pod.).

Informácia o meranej poruchovej veličiny na vstupe je prenášaná do dopredného regulátora (feedforward controller), ktorý podľa veľkosti jej zmeny umožňuje riadenie výstupného prietoku tak aby bola dosiahnutá požadovaná hodnota regulovanej veličiny (napr. teploty výstupného média)

Vstup (médium)

prietok

Fou (m3/s)

(teplota, tlak)

h (m)

Výstup

FFC

Dopredný regulátor (priamoväzbový regulátor)


Pid regul tor s dvoma stup ami vo nosti

w

GRp

y

+

Gsp

GRd

+

Gpd

QC

FFC

+

usp

-

Dopredná väzba

Spätna väzba

d

ud

porucha

Regulácia prietoku

látky na vstupe

y (zloženie)

Porucha

prietok látky


Pid regul tor s dvoma stup ami vo nosti

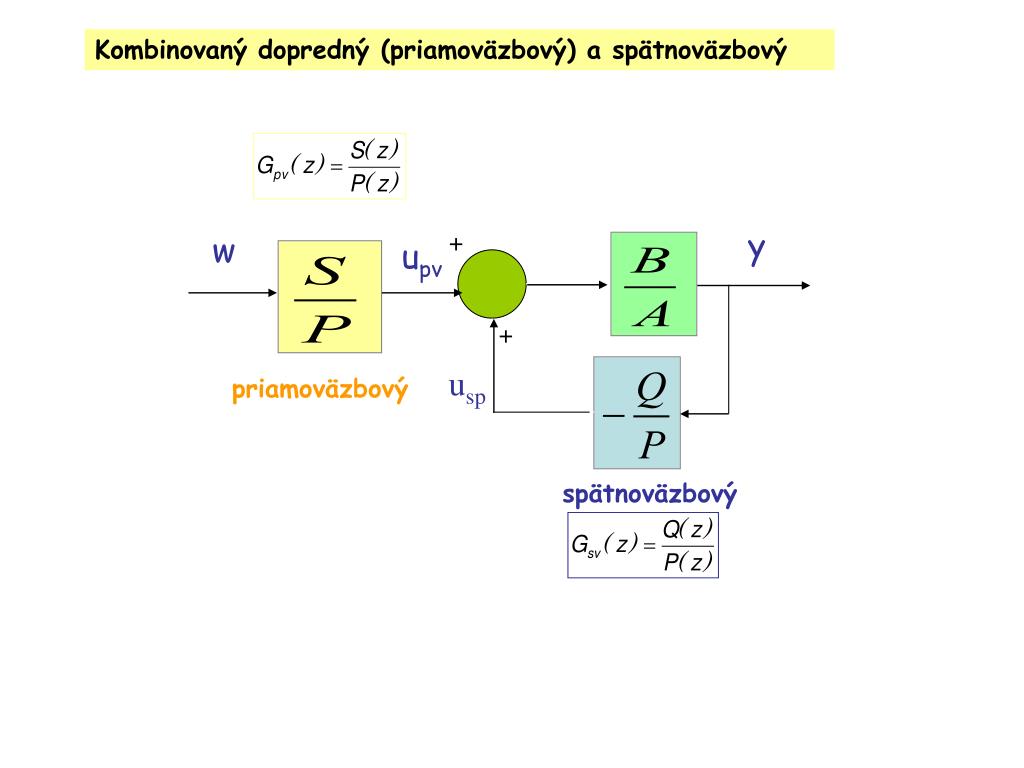

Kombinovaný dopredný (priamoväzbový) a spätnoväzbový

y

+

+

w

upv

u2

usp

priamoväzbový

spätnoväzbový


Pid regul tor s dvoma stup ami vo nosti

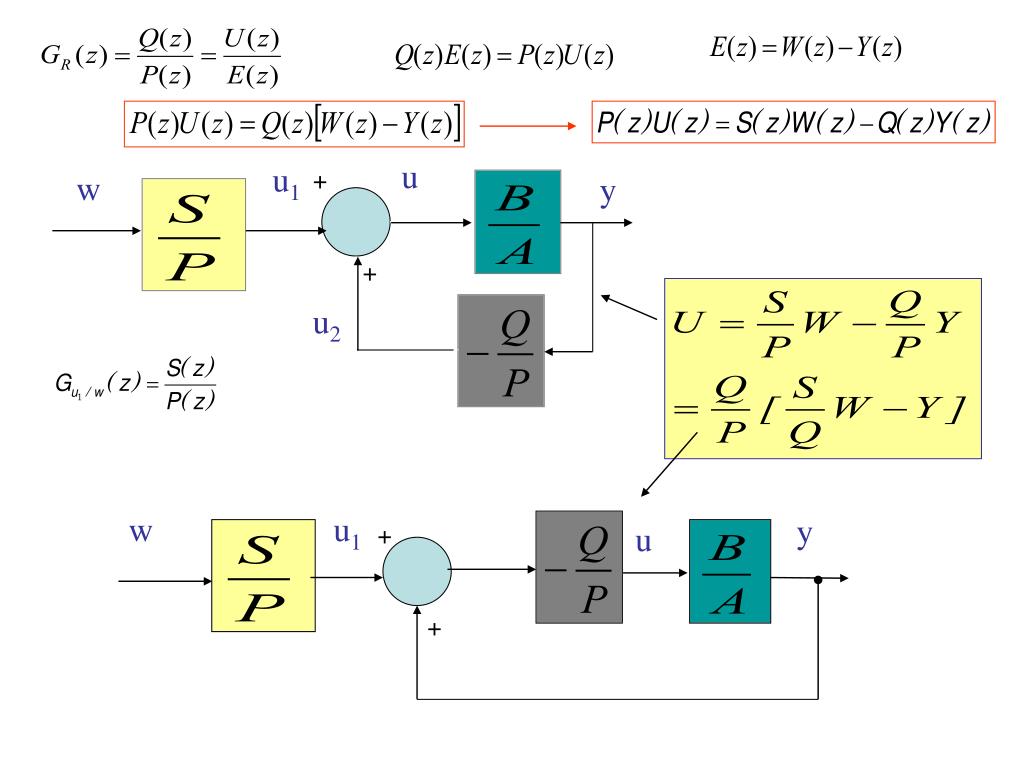

Matematická štruktúra PID regulátorov s dvoma stupňami voľnosti


Pid regul tor s dvoma stup ami vo nosti

y

u

u1

u

y

+

+

w

y

u2

u2

w

u1

y

+

+

u


Pid regul tor s dvoma stup ami vo nosti

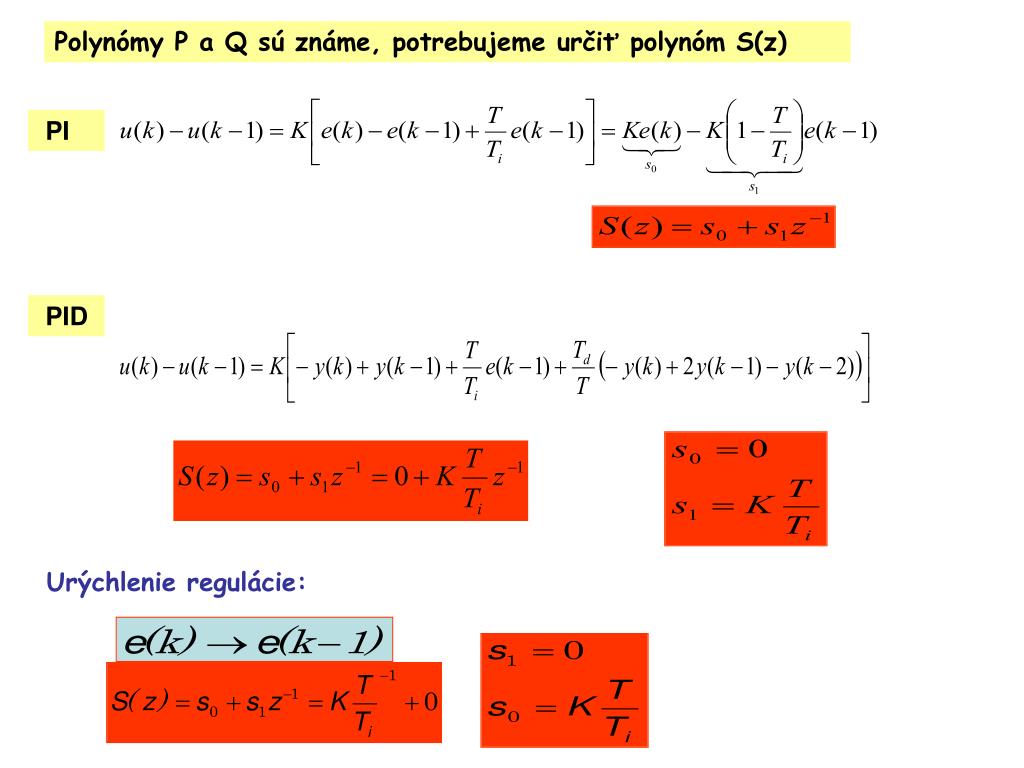

Polynómy P a Q sú známe, potrebujeme určiť polynóm S(z)

PI

PID

Urýchlenie regulácie:
