  1. LINGKARAN

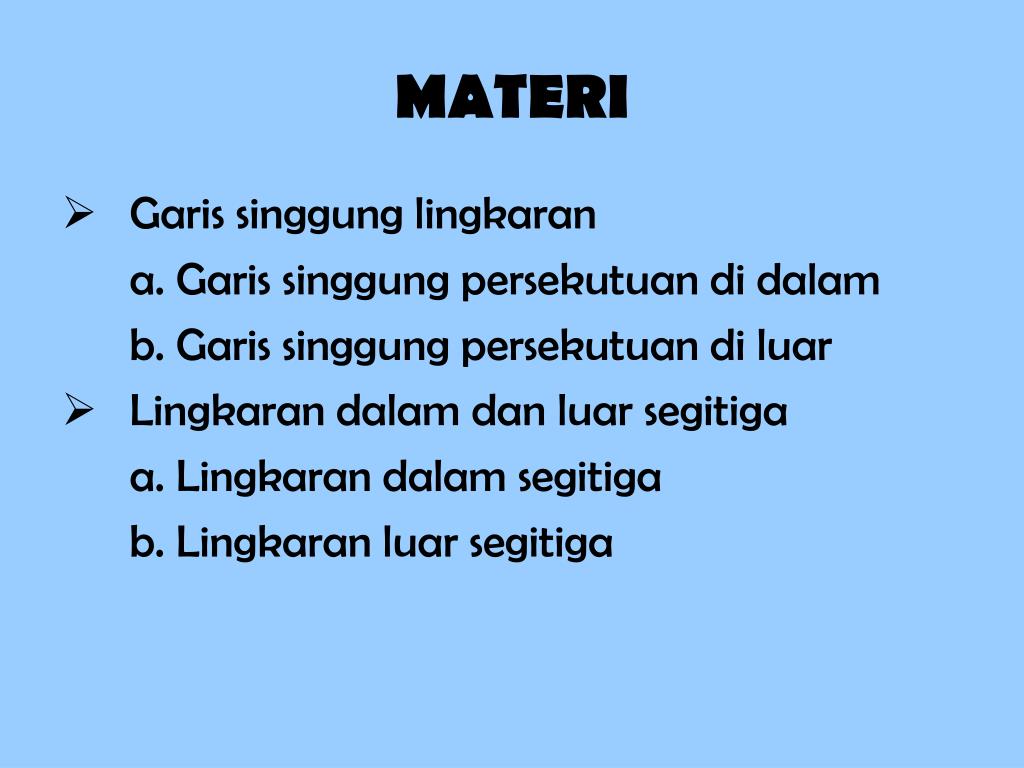

  2. MATERI  Garis singgung lingkaran a. Garis singgung persekutuan di dalam b. Garis singgung persekutuan di luar  Lingkaran dalam dan luar segitiga a. Lingkaran dalam segitiga b. Lingkaran luar segitiga

  3. GARIS SINGGUNG LINGKARAN

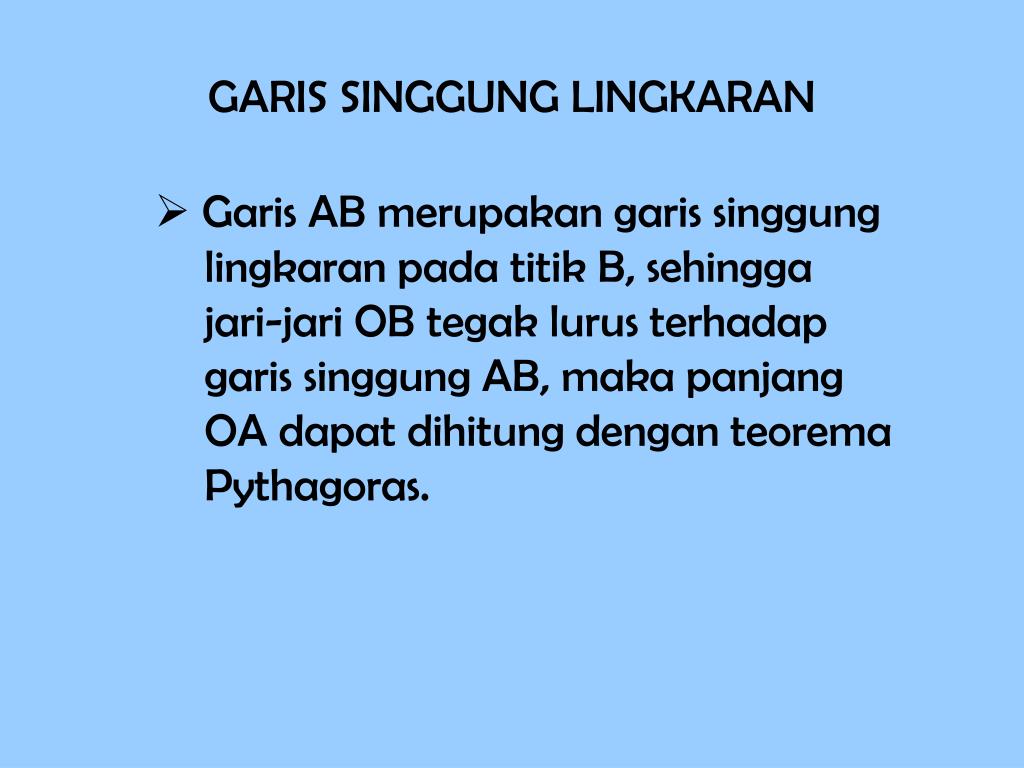

  4. GARIS SINGGUNG LINGKARAN  Garis AB merupakan garis singgung lingkaran pada titik B, sehingga jari-jari OB tegak lurus terhadap garis singgung AB, maka panjang OA dapat dihitung dengan teorema Pythagoras.

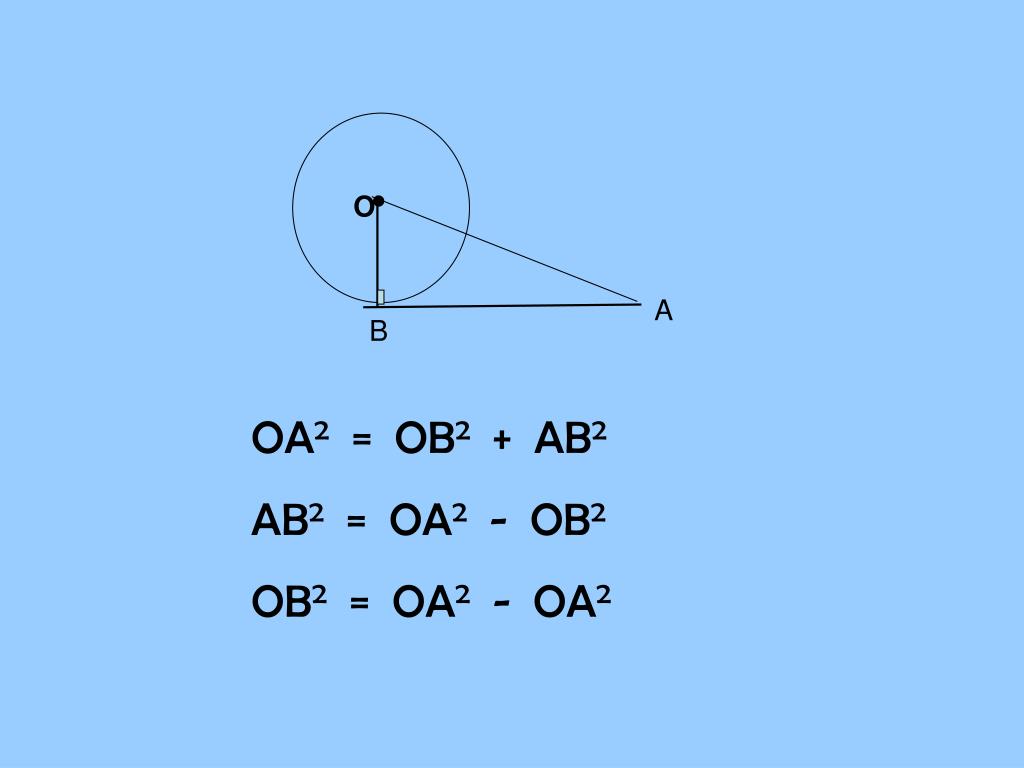

  5. O A B OA2 = OB2 + AB2 AB2 = OA2 - OB2 OB2 = OA2 - OA2

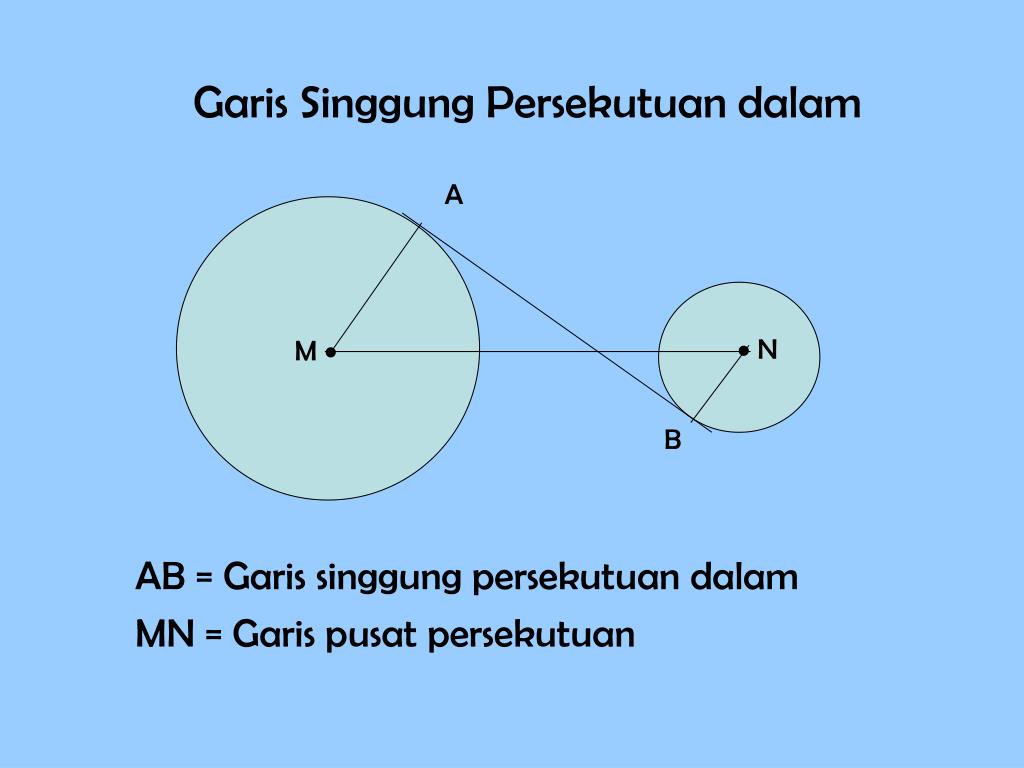

  6. A  N M  B Garis Singgung Persekutuan dalam AB = Garis singgung persekutuan dalam MN = Garis pusat persekutuan

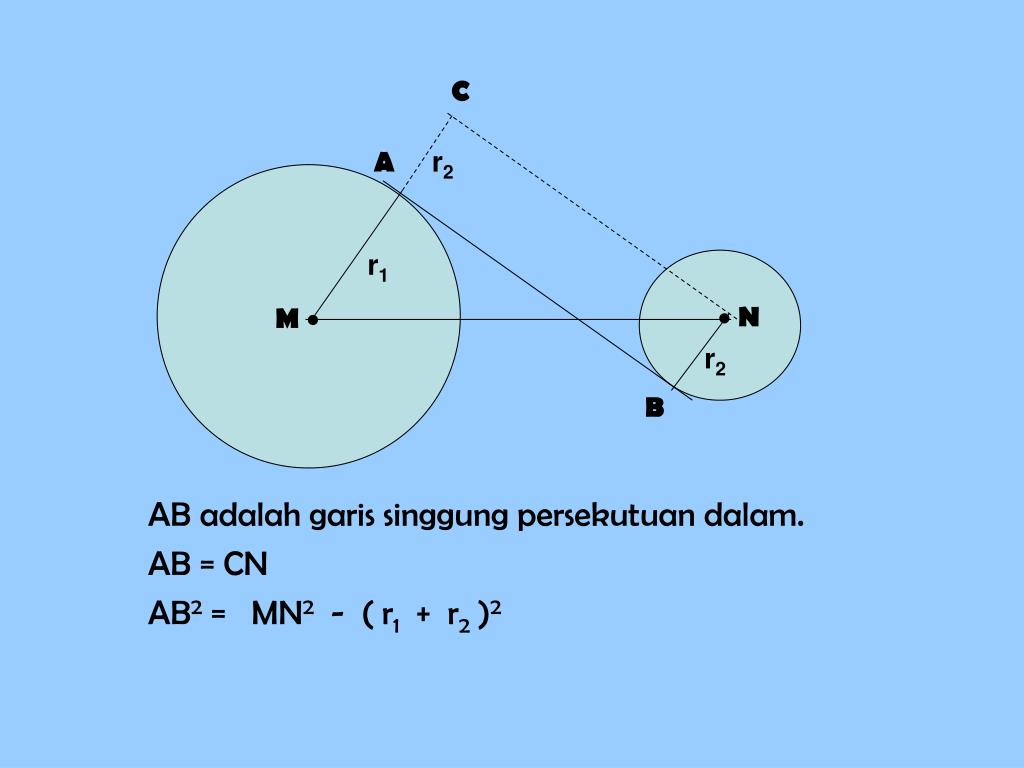

  7. C A r2 r1  N M r2 B AB adalah garis singgung persekutuan dalam. AB = CN AB2 = MN2 - ( r1 + r2 )2

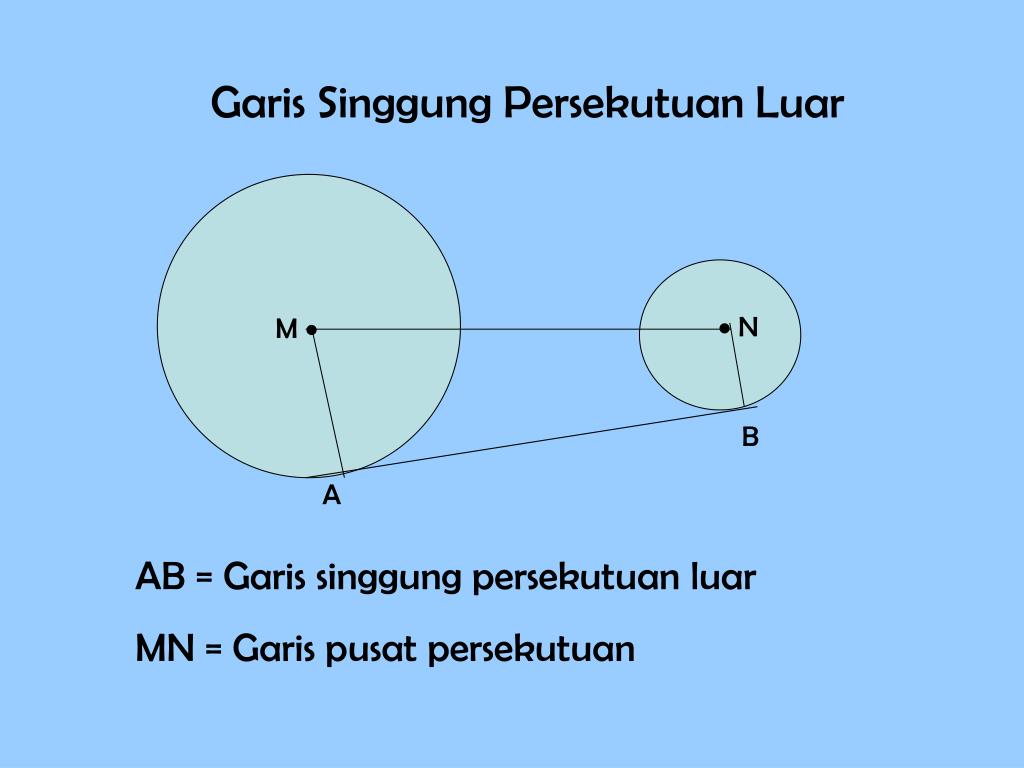

  8.  N M  B A Garis Singgung Persekutuan Luar AB = Garis singgung persekutuan luar MN = Garis pusat persekutuan

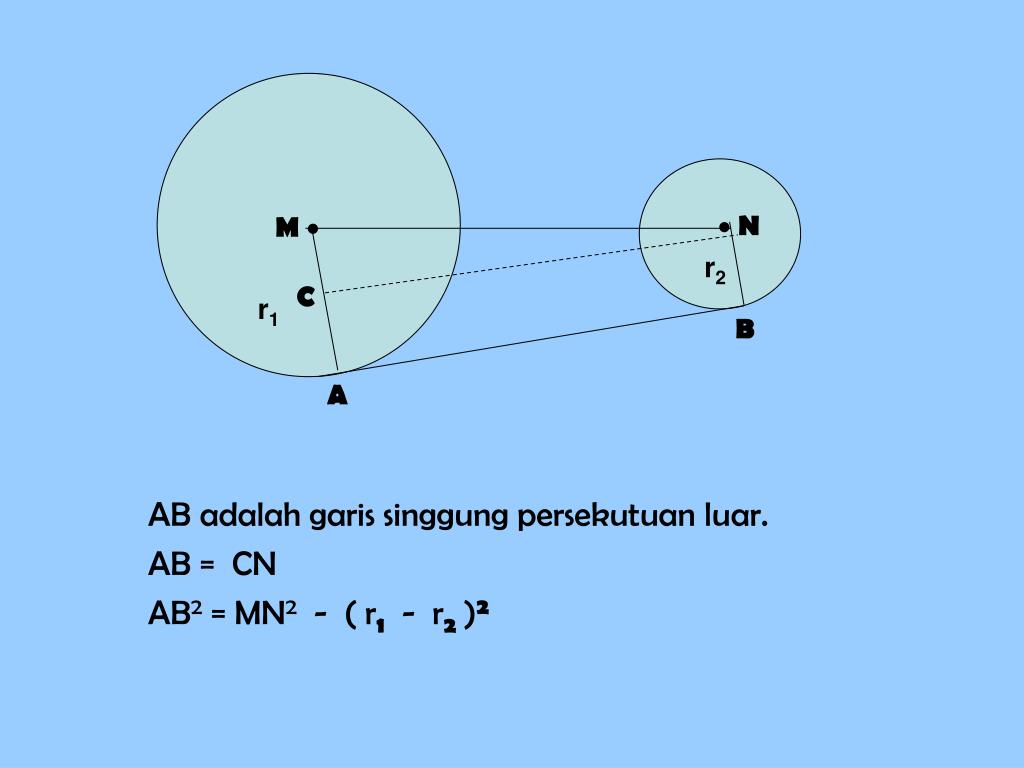

  9.  N M r2 C r1 B A AB adalah garis singgung persekutuan luar. AB = CN AB2 = MN2 - ( r1 - r2 )2

  10. Lingkaran Dalam & Lingkaran Luar

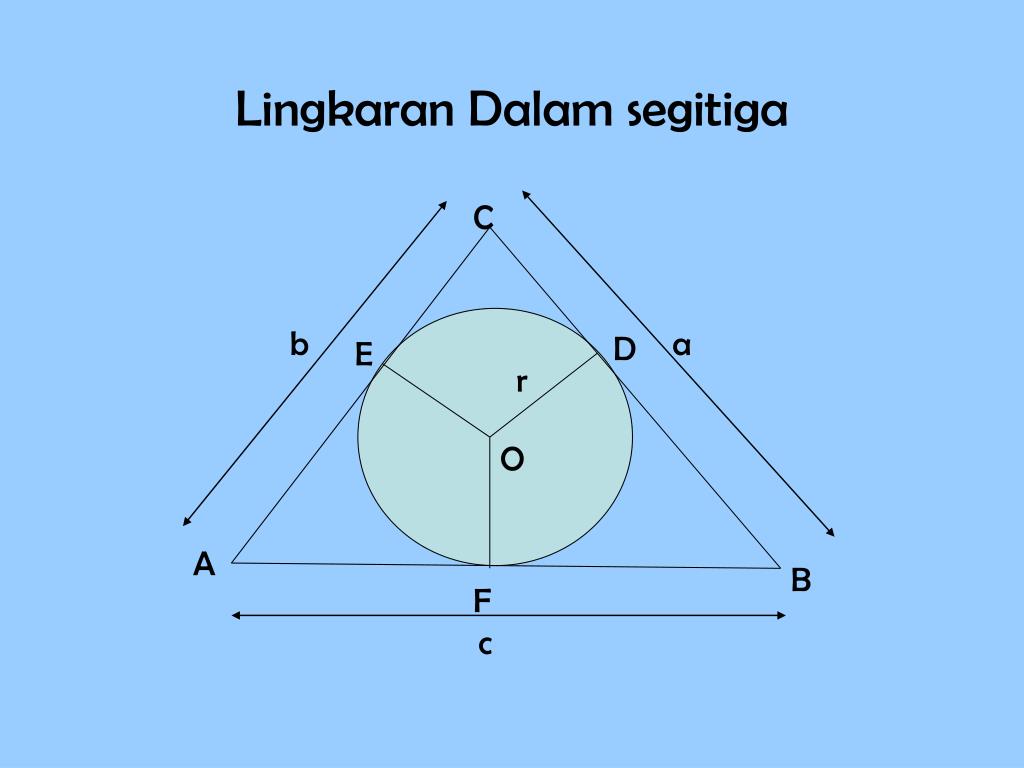

  11. C b a D E r O A B F c Lingkaran Dalam segitiga

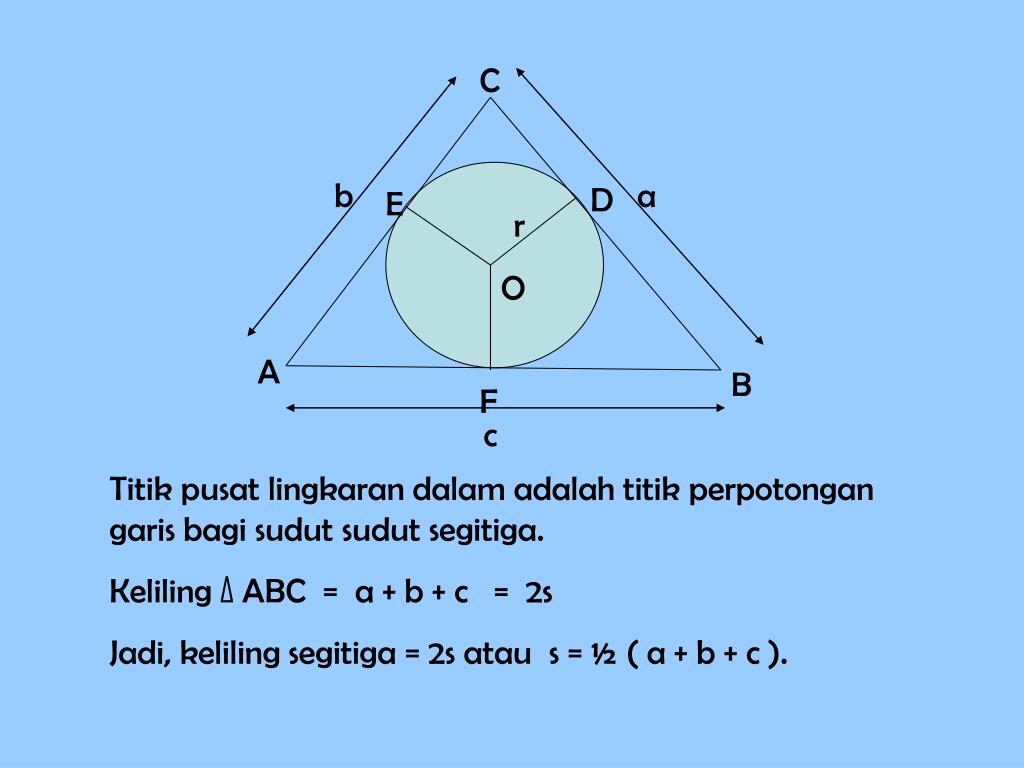

  12. C b a D E r O A B F c Titik pusat lingkaran dalam adalah titik perpotongan garis bagi sudut sudut segitiga. Keliling ∆ ABC = a + b + c = 2s Jadi, keliling segitiga = 2s atau s = ½ ( a + b + c ).

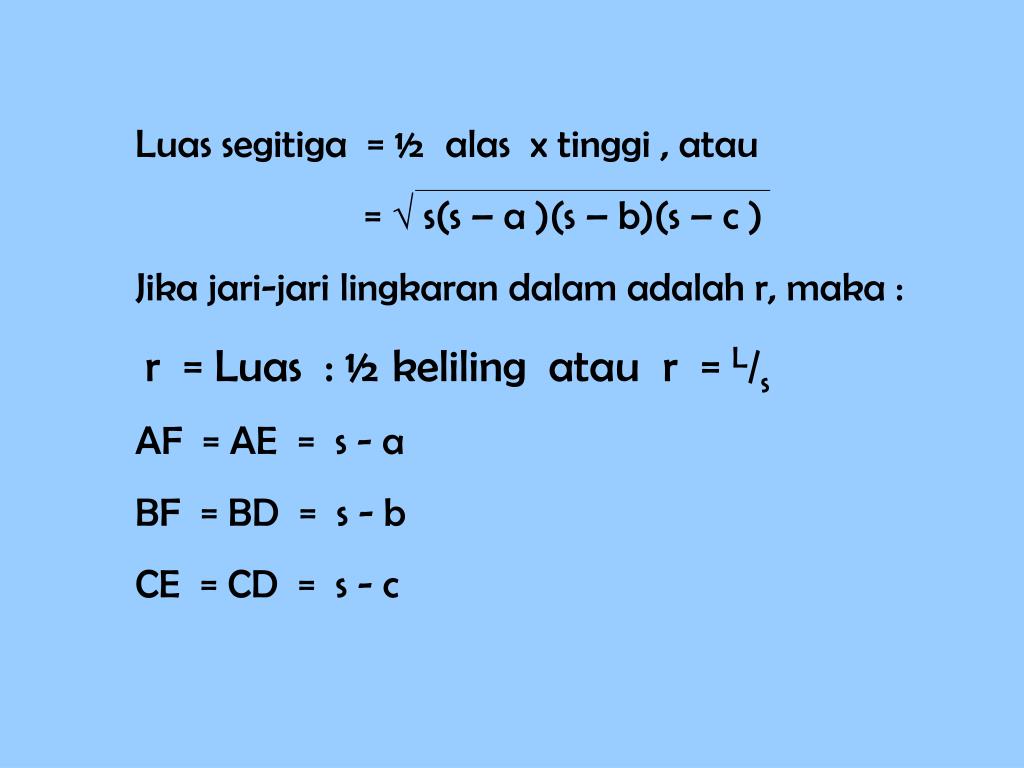

  13. Luas segitiga = ½ alas x tinggi , atau = s(s – a )(s – b)(s – c ) Jika jari-jari lingkaran dalam adalah r, maka : r = Luas : ½ keliling atau r = L/s AF = AE = s - a BF = BD = s - b CE = CD = s - c

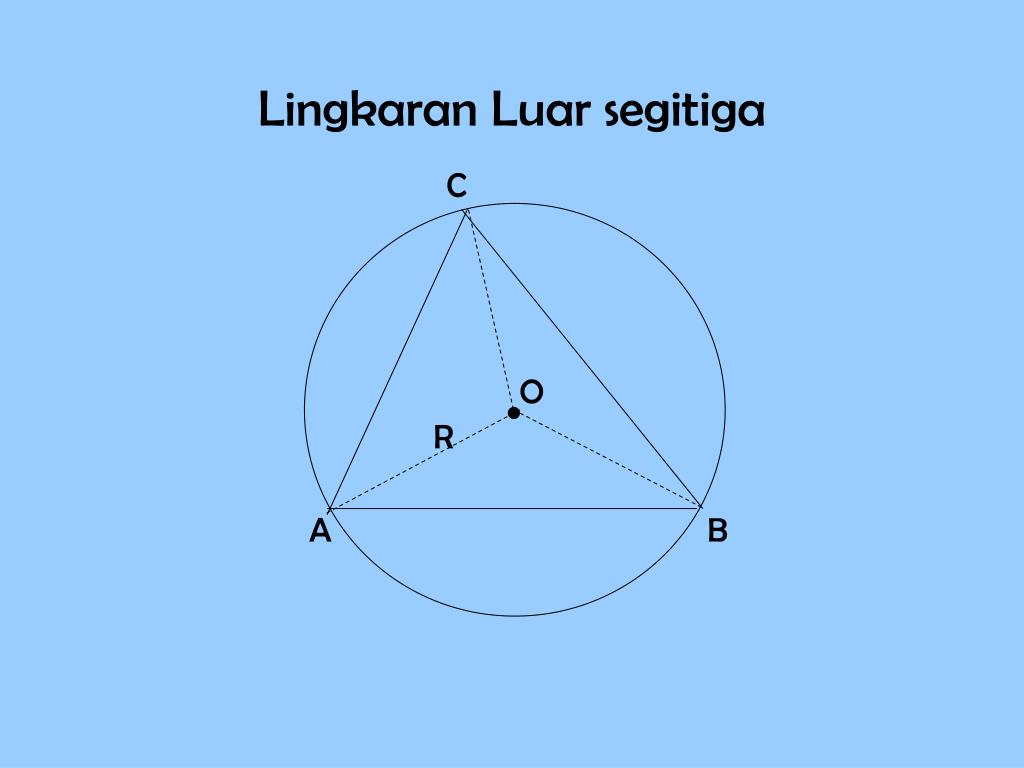

  14. C O  R A B Lingkaran Luar segitiga

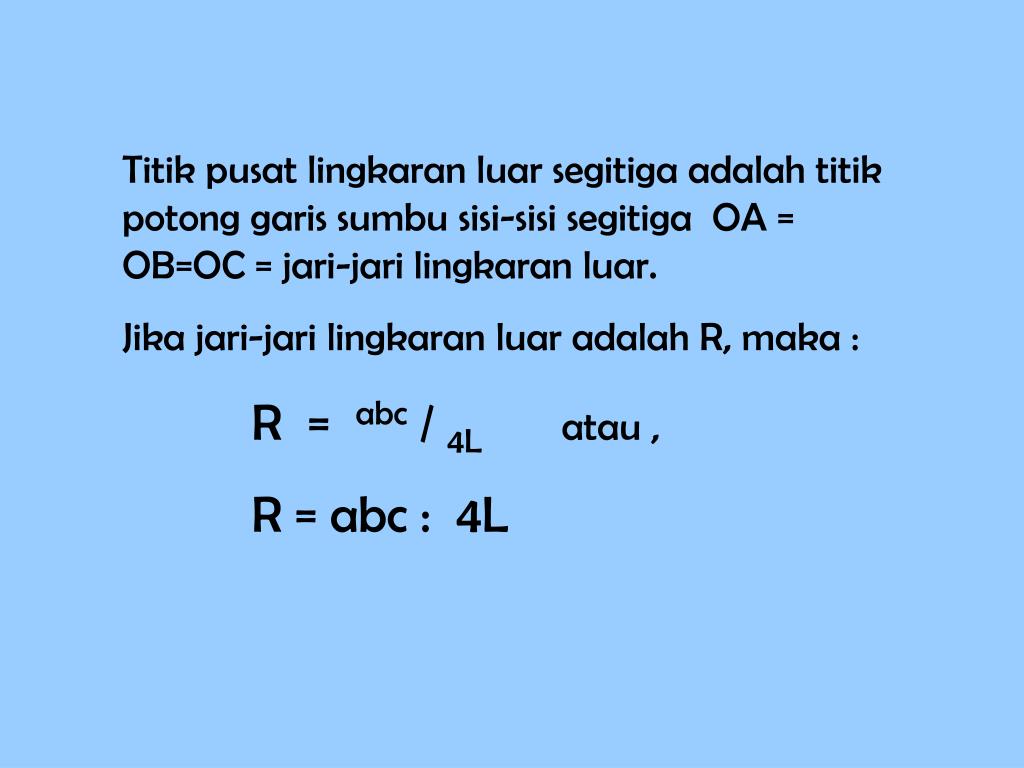

  15. Titik pusat lingkaran luar segitiga adalah titik potong garis sumbu sisi-sisi segitiga OA = OB=OC = jari-jari lingkaran luar. Jika jari-jari lingkaran luar adalah R, maka : R = abc / 4L atau , R = abc : 4L

  16. Latihan Soal

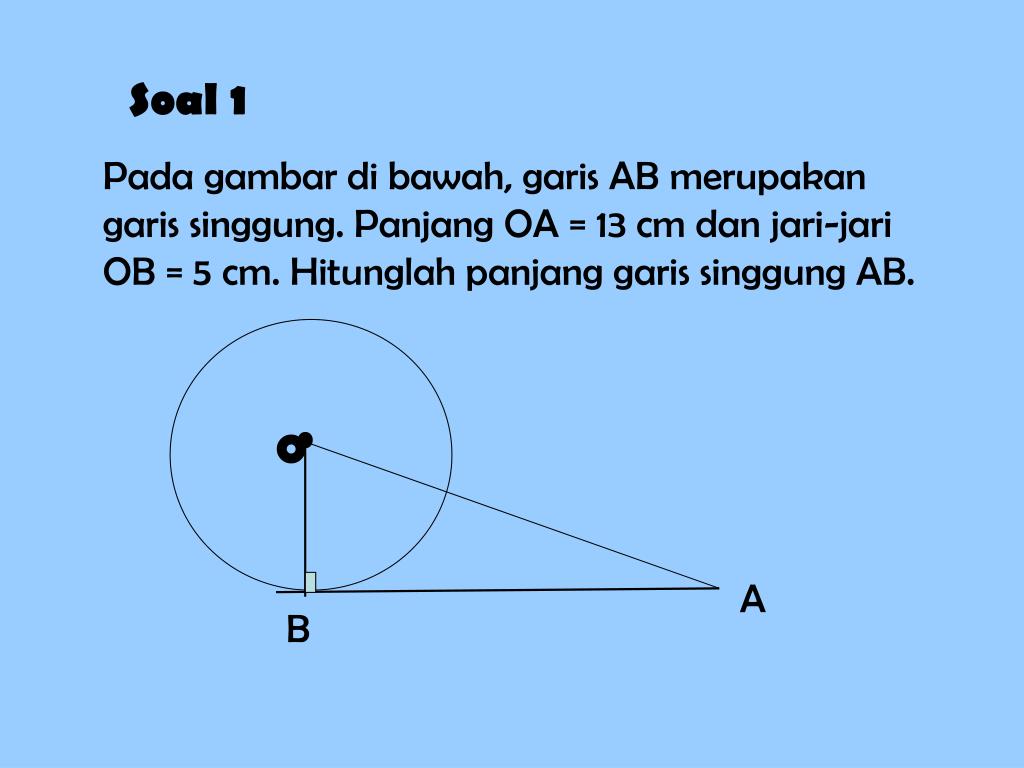

  17. O A B Soal 1 Pada gambar di bawah, garis AB merupakan garis singgung. Panjang OA = 13 cm dan jari-jari OB = 5 cm. Hitunglah panjang garis singgung AB.

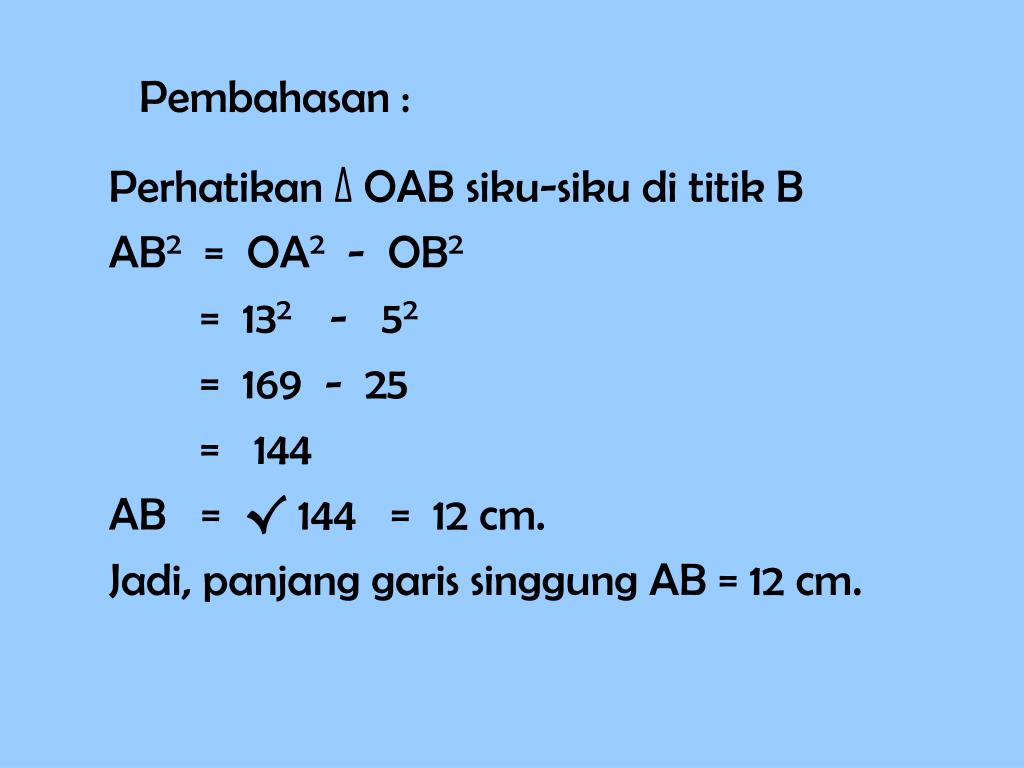

  18. Pembahasan : Perhatikan Δ OAB siku-siku di titik B AB2 = OA2 - OB2 = 132 - 52 = 169 - 25 = 144 AB = √ 144 = 12 cm. Jadi, panjang garis singgung AB = 12 cm.

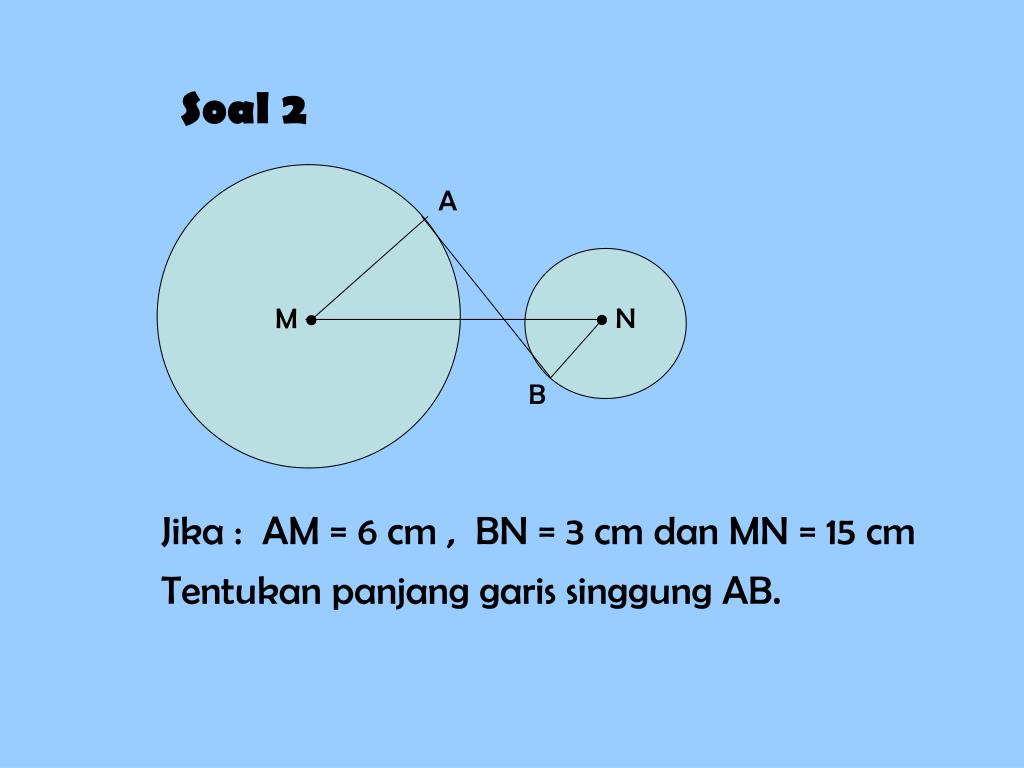

  19. A  N M  B Soal 2 Jika : AM = 6 cm , BN = 3 cm dan MN = 15 cm Tentukan panjang garis singgung AB.

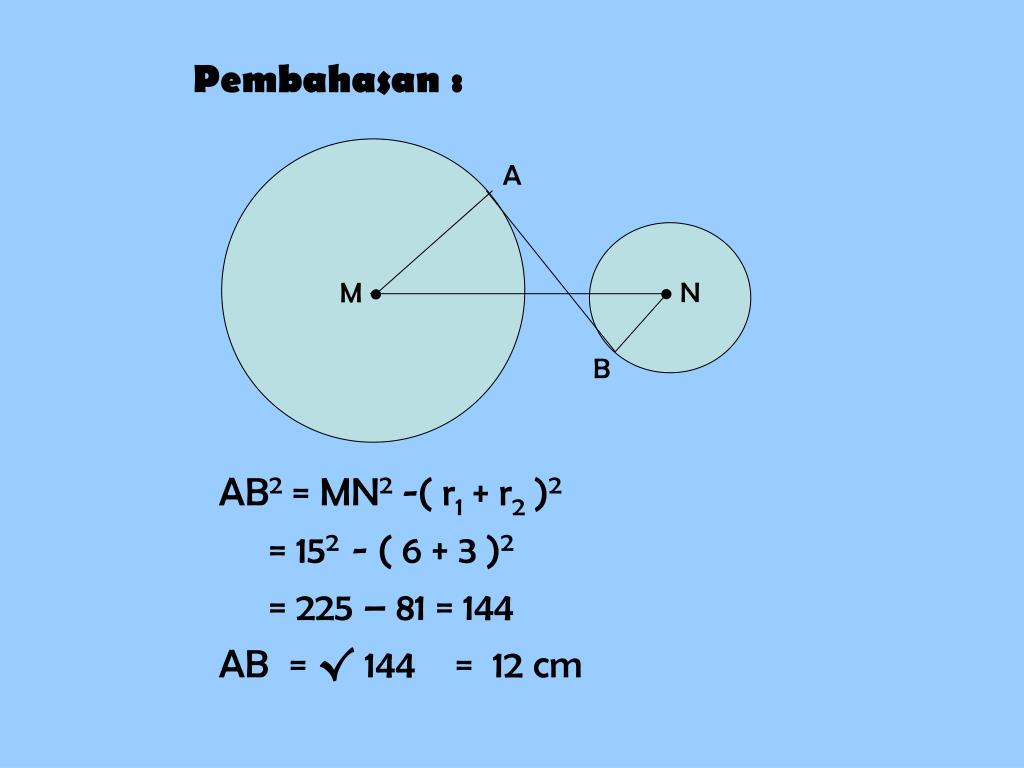

  20. A  N M  B Pembahasan : AB2 = MN2 -( r1 + r2 )2 = 152 - ( 6 + 3 )2 = 225 – 81 = 144 AB = √ 144 = 12 cm

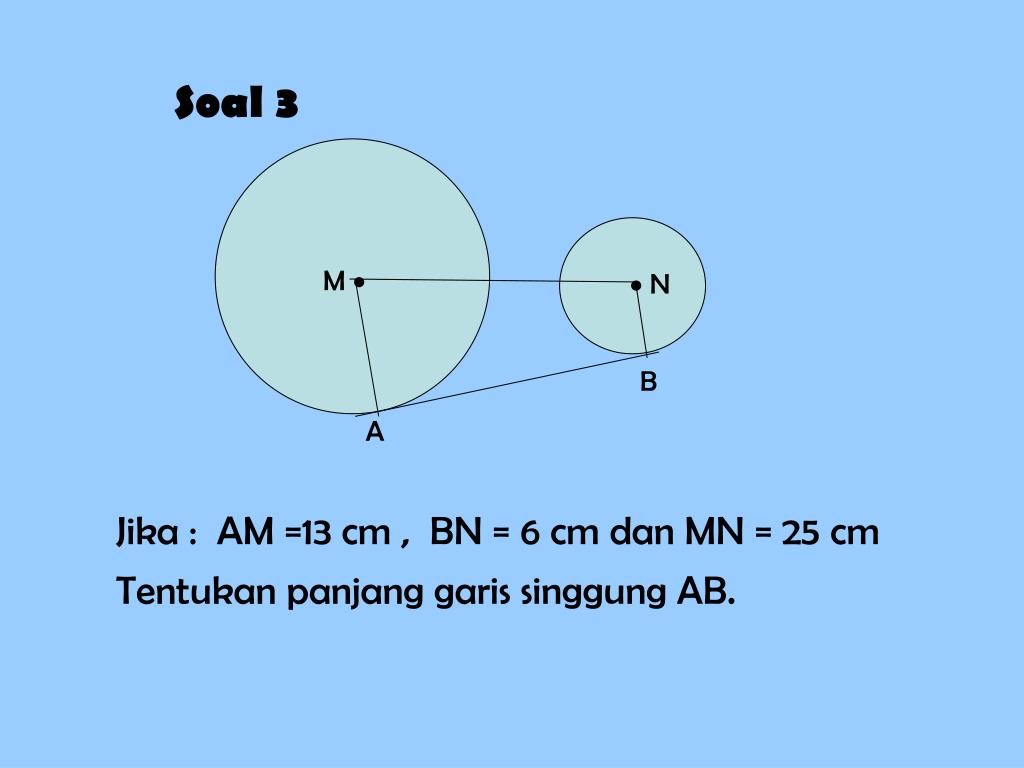

  21. M   N B A Soal 3 Jika : AM =13 cm , BN = 6 cm dan MN = 25 cm Tentukan panjang garis singgung AB.

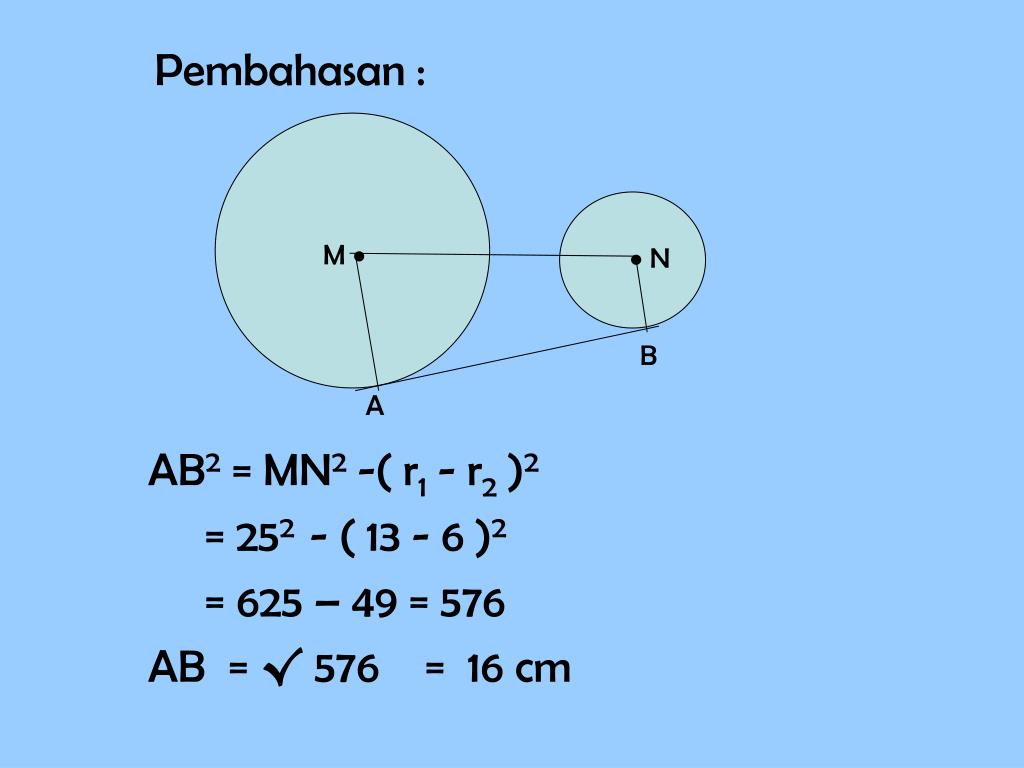

  22. M   N B A Pembahasan : AB2 = MN2 -( r1- r2 )2 = 252 - ( 13 - 6 )2 = 625 – 49 = 576 AB = √ 576 = 16 cm

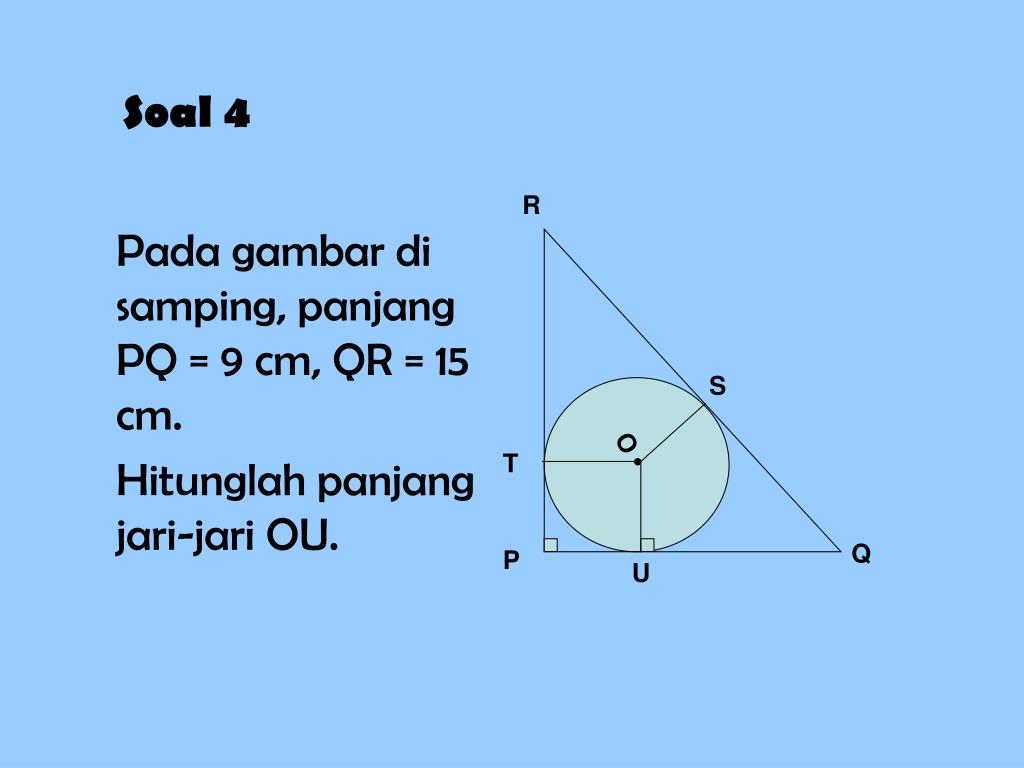

  23. R S O • T Q P U Soal 4 Pada gambar di samping, panjang PQ = 9 cm, QR = 15 cm. Hitunglah panjang jari-jari OU.

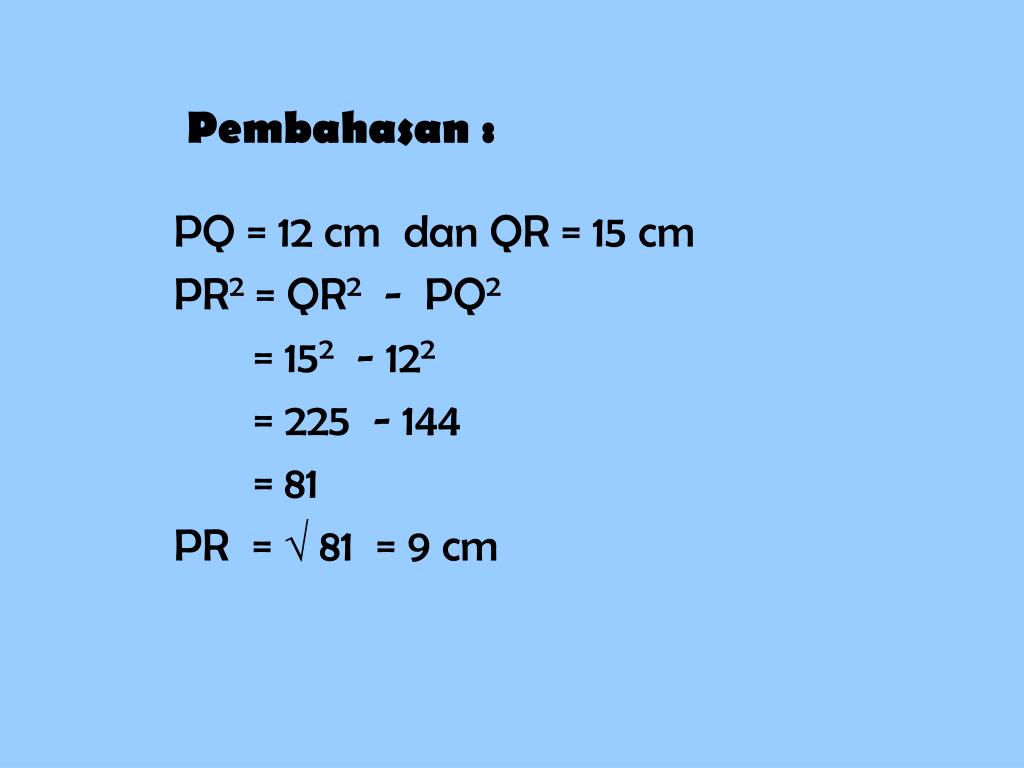

  24. Pembahasan : PQ = 12 cm dan QR = 15 cm PR2 = QR2 - PQ2 = 152 - 122 = 225 - 144 = 81 PR =  81 = 9 cm

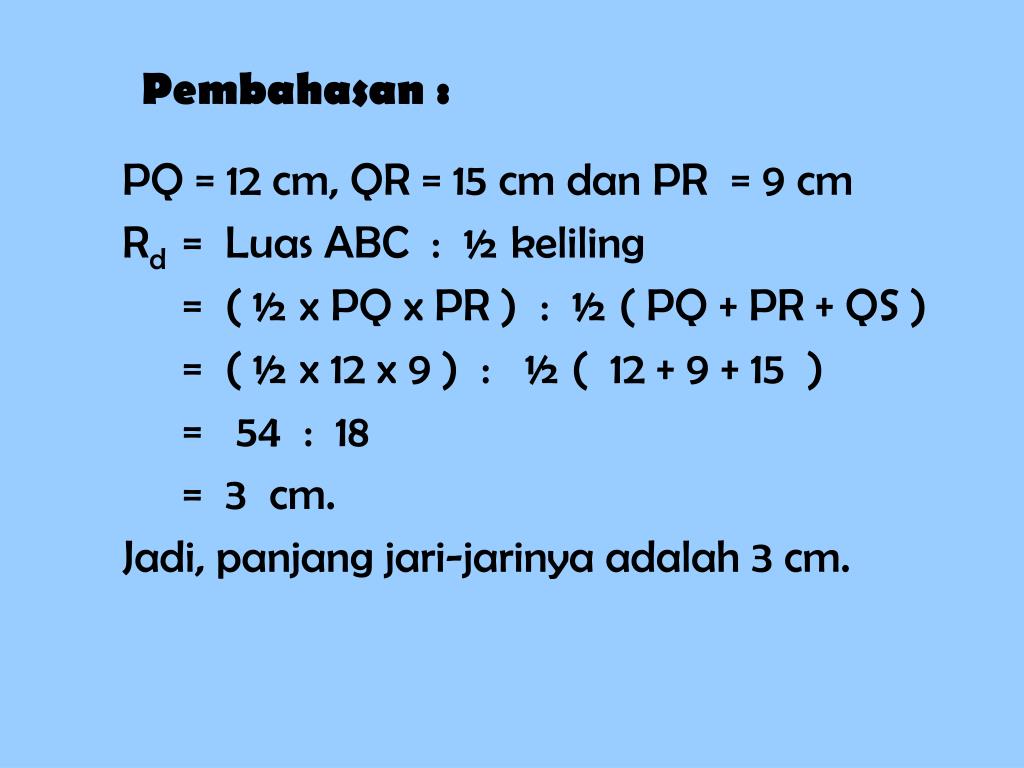

  25. Pembahasan : PQ = 12 cm, QR = 15 cm dan PR = 9 cm Rd = Luas ABC : ½ keliling = ( ½ x PQ x PR ) : ½ ( PQ + PR + QS ) = ( ½ x 12 x 9 ) : ½ ( 12 + 9 + 15 ) = 54 : 18 = 3 cm. Jadi, panjang jari-jarinya adalah 3 cm.

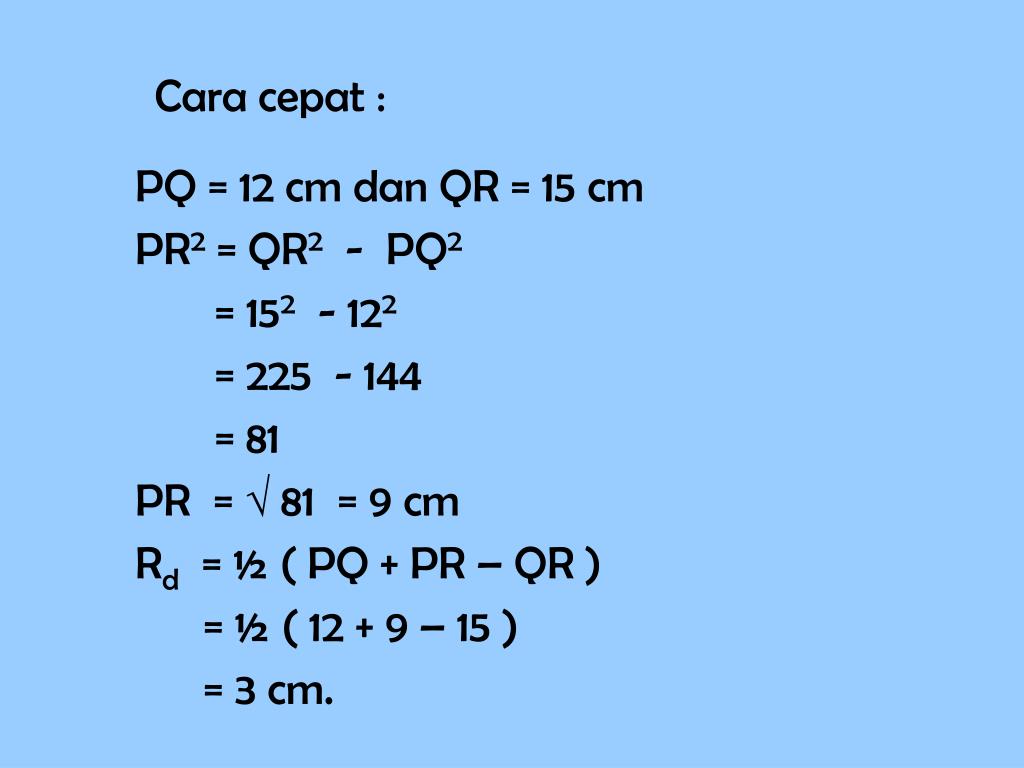

  26. Cara cepat : PQ = 12 cm dan QR = 15 cm PR2 = QR2 - PQ2 = 152 - 122 = 225 - 144 = 81 PR =  81 = 9 cm Rd = ½ ( PQ + PR – QR ) = ½ ( 12 + 9 – 15 ) = 3 cm.

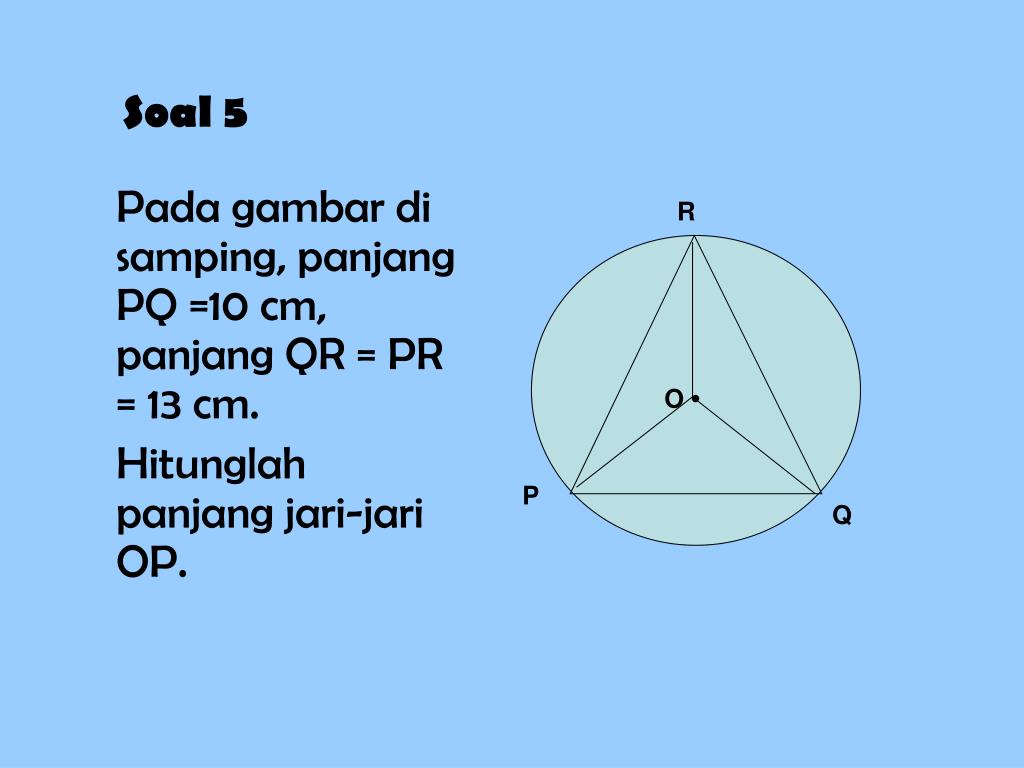

  27. R O • P Q Soal 5 Pada gambar di samping, panjang PQ =10 cm, panjang QR = PR = 13 cm. Hitunglah panjang jari-jari OP.

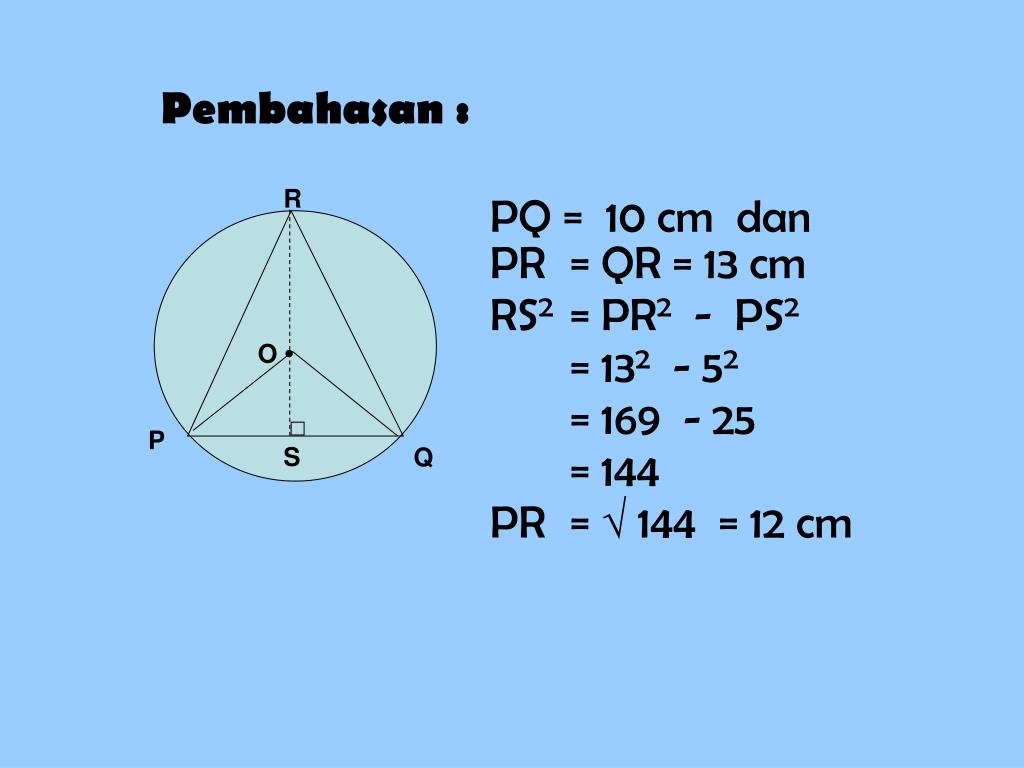

  28. R O • P S Q Pembahasan : PQ = 10 cm dan PR = QR = 13 cm RS2 = PR2 - PS2 = 132 - 52 = 169 - 25 = 144 PR =  144 = 12 cm

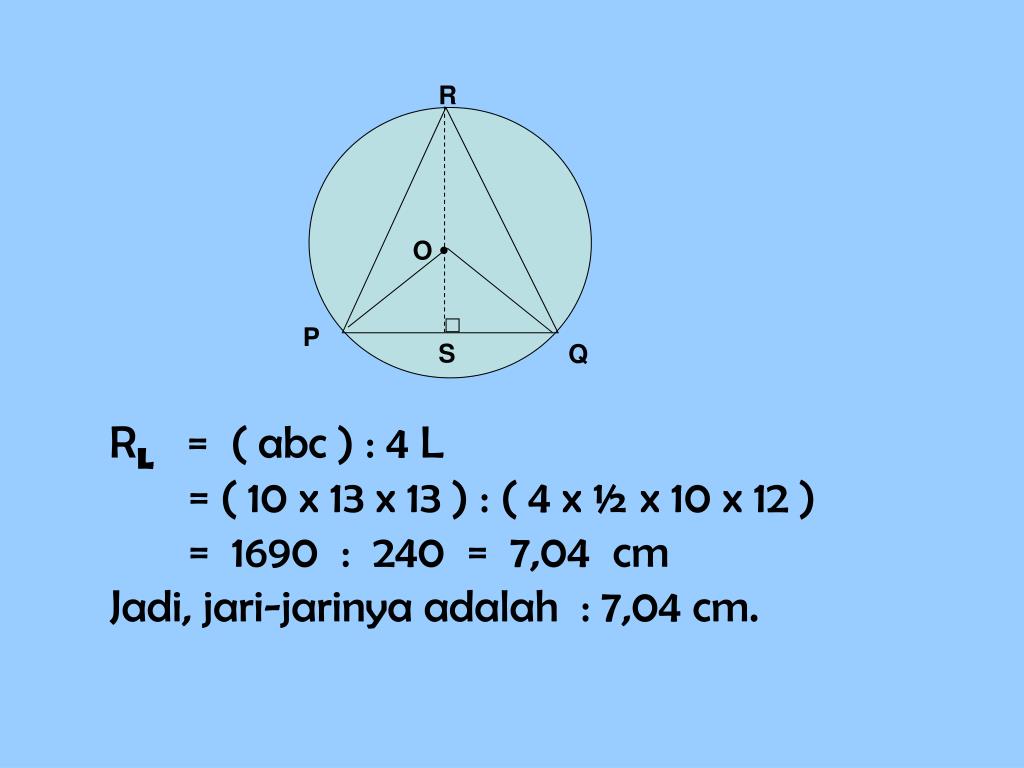

  29. R O • P S Q RL = ( abc ) : 4 L = ( 10 x 13 x 13 ) : ( 4 x ½ x 10 x 12 ) = 1690 : 240 = 7,04 cm Jadi, jari-jarinya adalah : 7,04 cm.

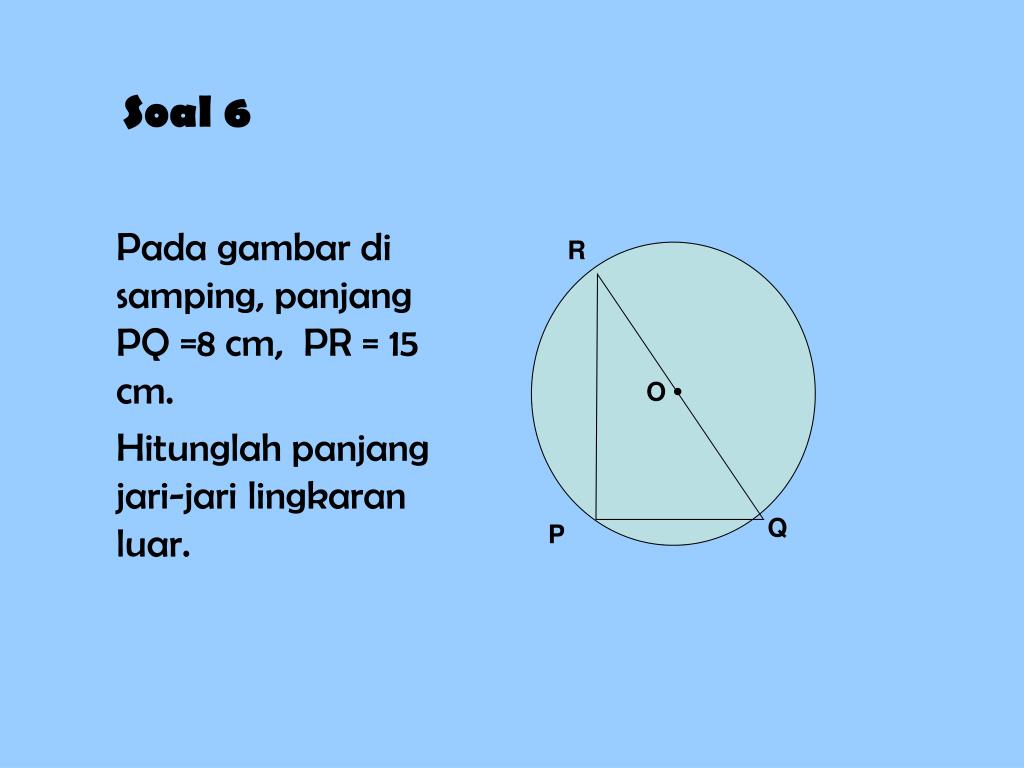

  30. R O • Q P Soal 6 Pada gambar di samping, panjang PQ =8 cm, PR = 15 cm. Hitunglah panjang jari-jari lingkaran luar.

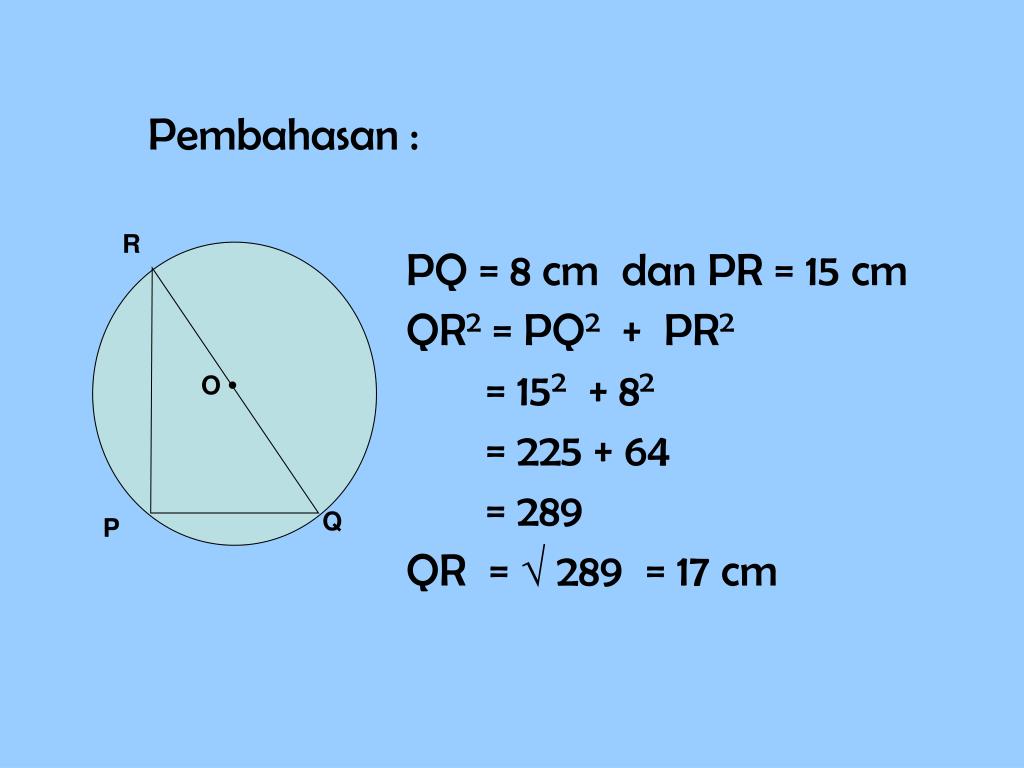

  31. R O • Q P Pembahasan : PQ = 8 cm dan PR = 15 cm QR2 = PQ2 + PR2 = 152 + 82 = 225 + 64 = 289 QR =  289 = 17 cm

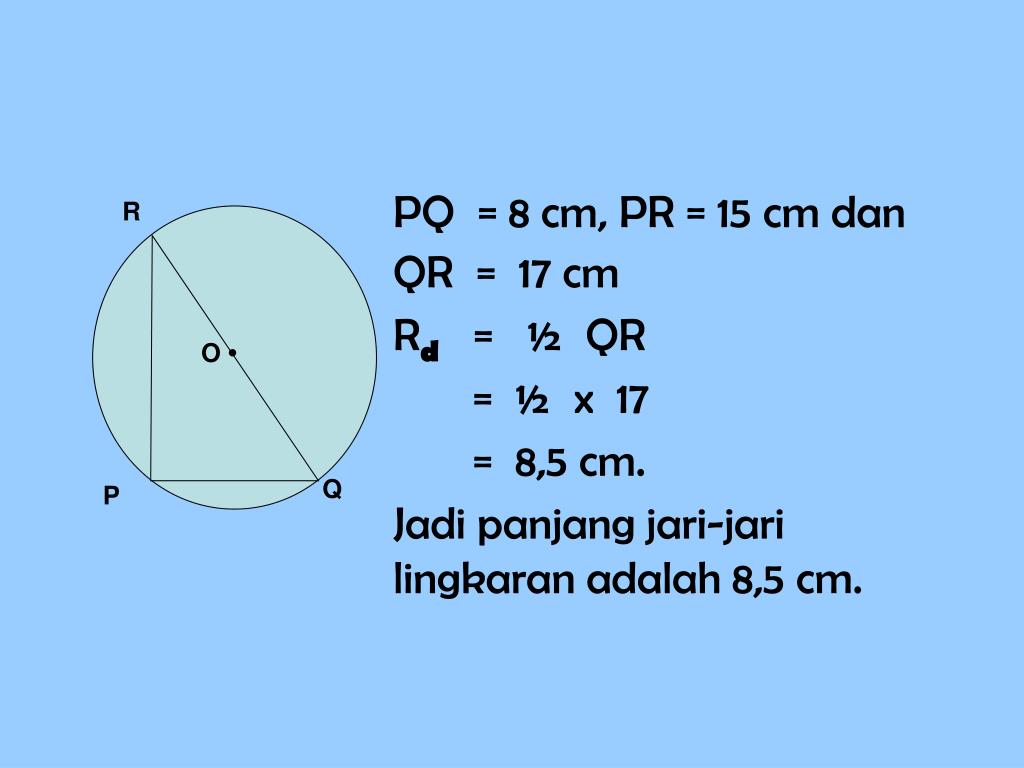

  32. R O • Q P PQ = 8 cm, PR = 15 cm dan QR = 17 cm Rd = ½ QR = ½ x 17 = 8,5 cm. Jadi panjang jari-jari lingkaran adalah 8,5 cm.

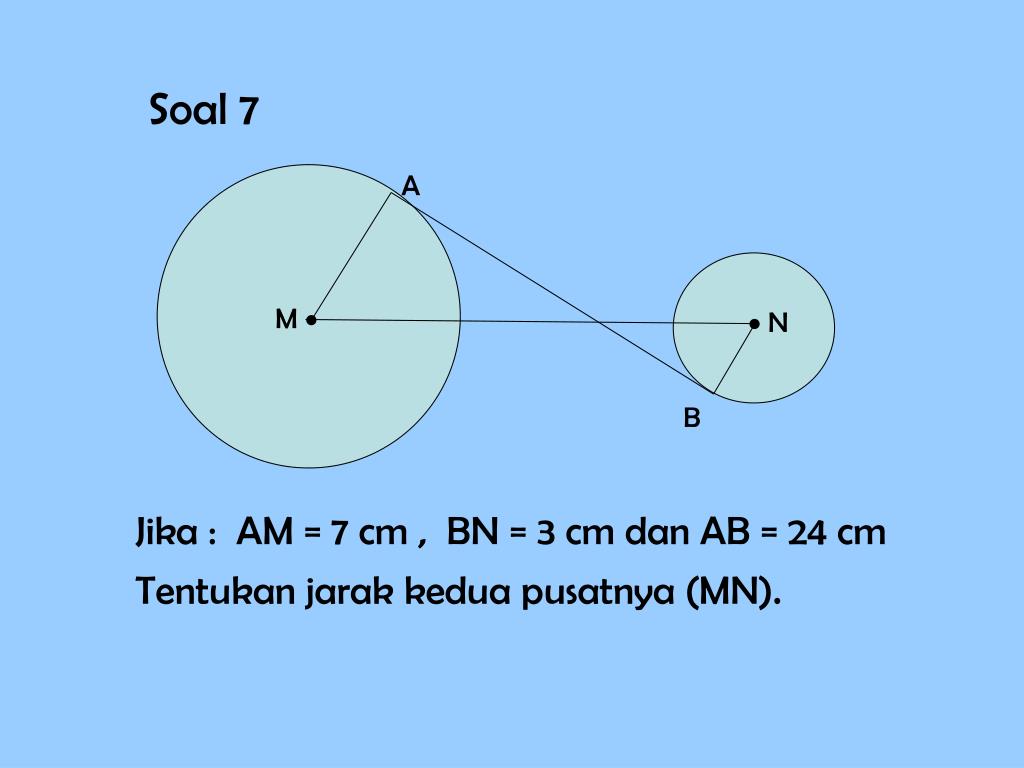

  33. A M   N B Soal 7 Jika : AM = 7 cm , BN = 3 cm dan AB = 24 cm Tentukan jarak kedua pusatnya (MN).

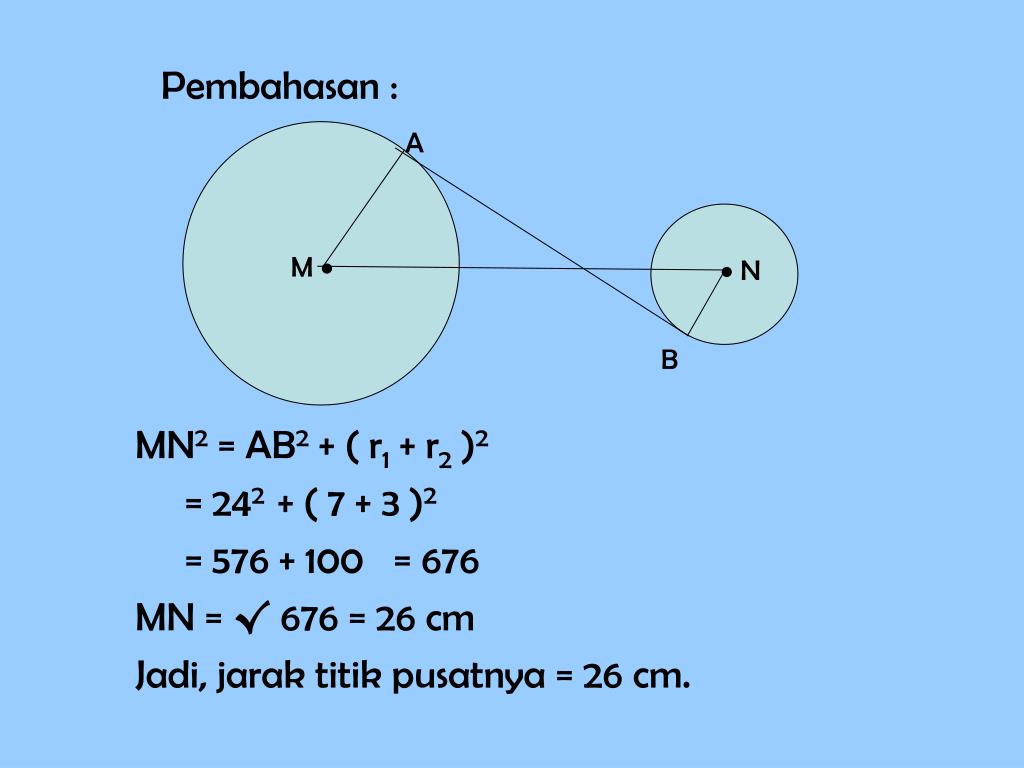

  34. A M   N B Pembahasan : MN2 = AB2+ ( r1 + r2 )2 = 242 + ( 7 + 3 )2 = 576 + 100 = 676 MN = √ 676 = 26 cm Jadi, jarak titik pusatnya = 26 cm.

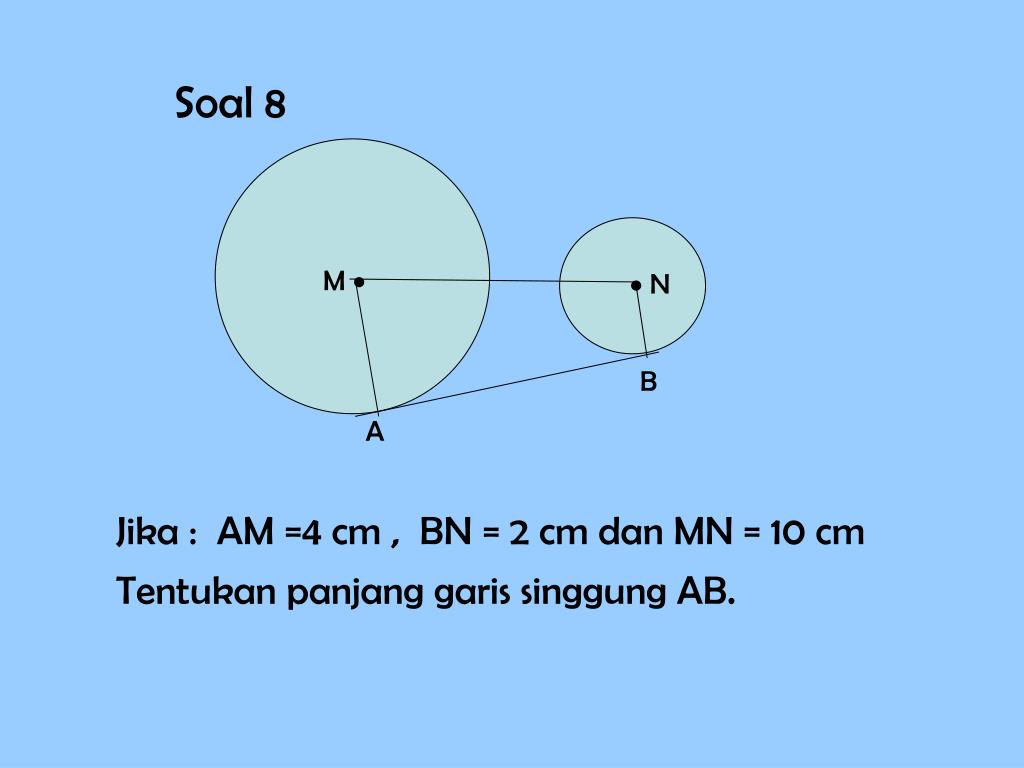

  35. M   N B A Soal 8 Jika : AM =4 cm , BN = 2 cm dan MN = 10 cm Tentukan panjang garis singgung AB.

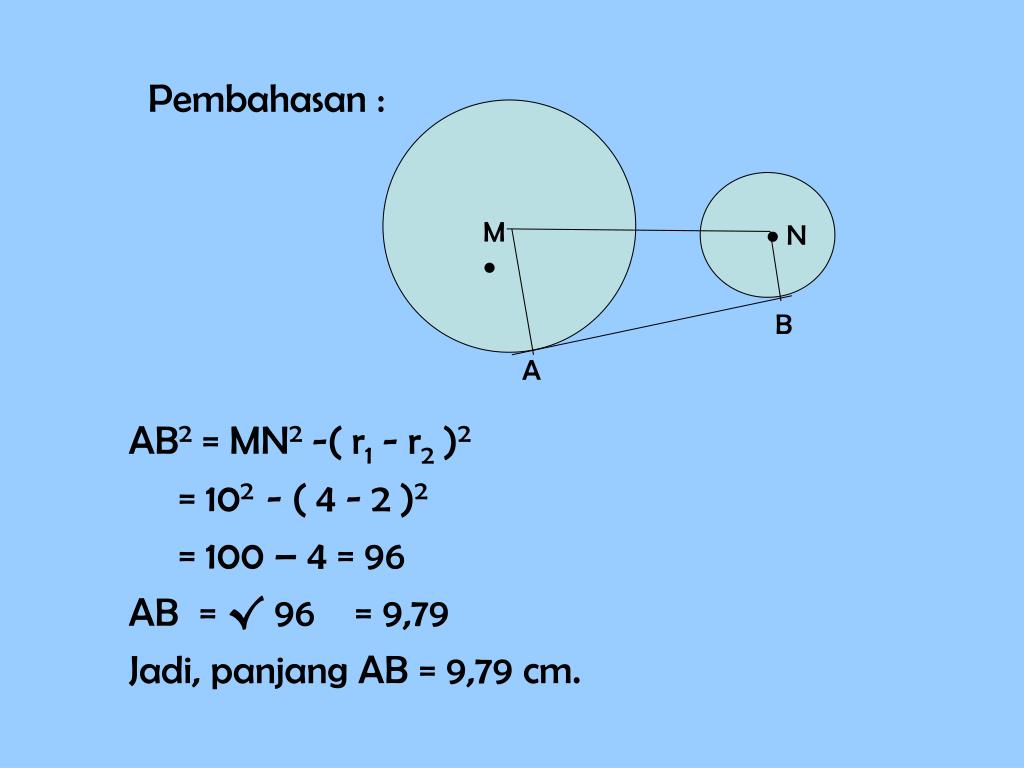

  36. M   N B A Pembahasan : AB2 = MN2 -( r1- r2 )2 = 102 - ( 4 - 2 )2 = 100 – 4 = 96 AB = √ 96 = 9,79 Jadi, panjang AB = 9,79 cm.

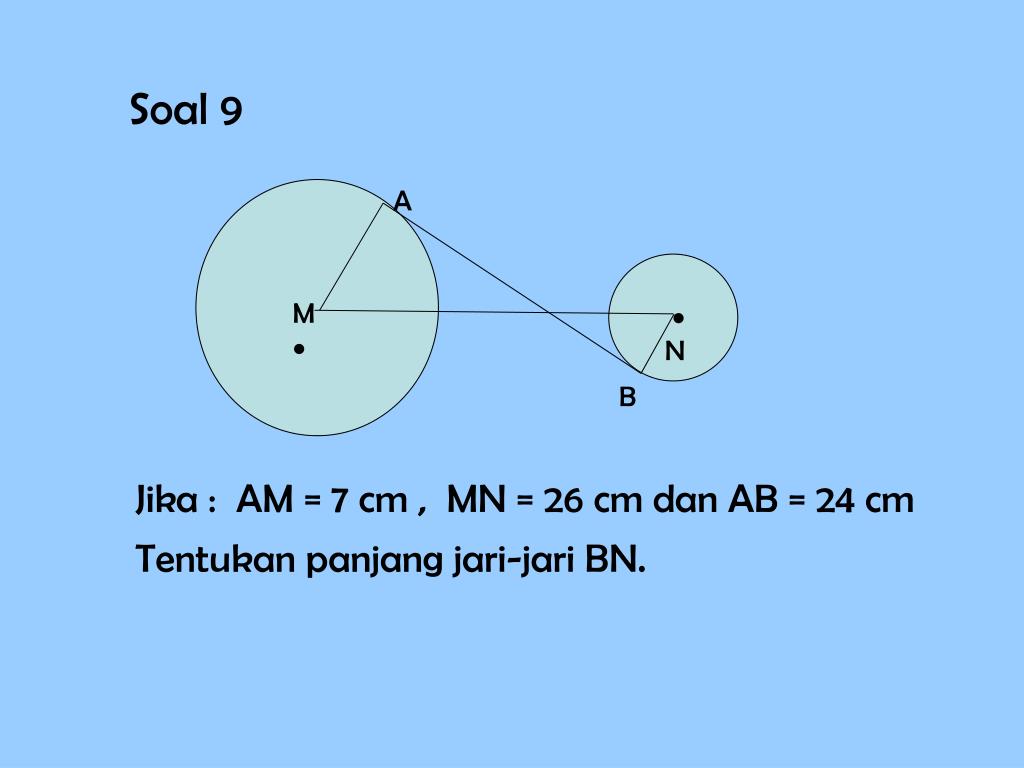

  37. A M   N B Soal 9 Jika : AM = 7 cm , MN = 26 cm dan AB = 24 cm Tentukan panjang jari-jari BN.

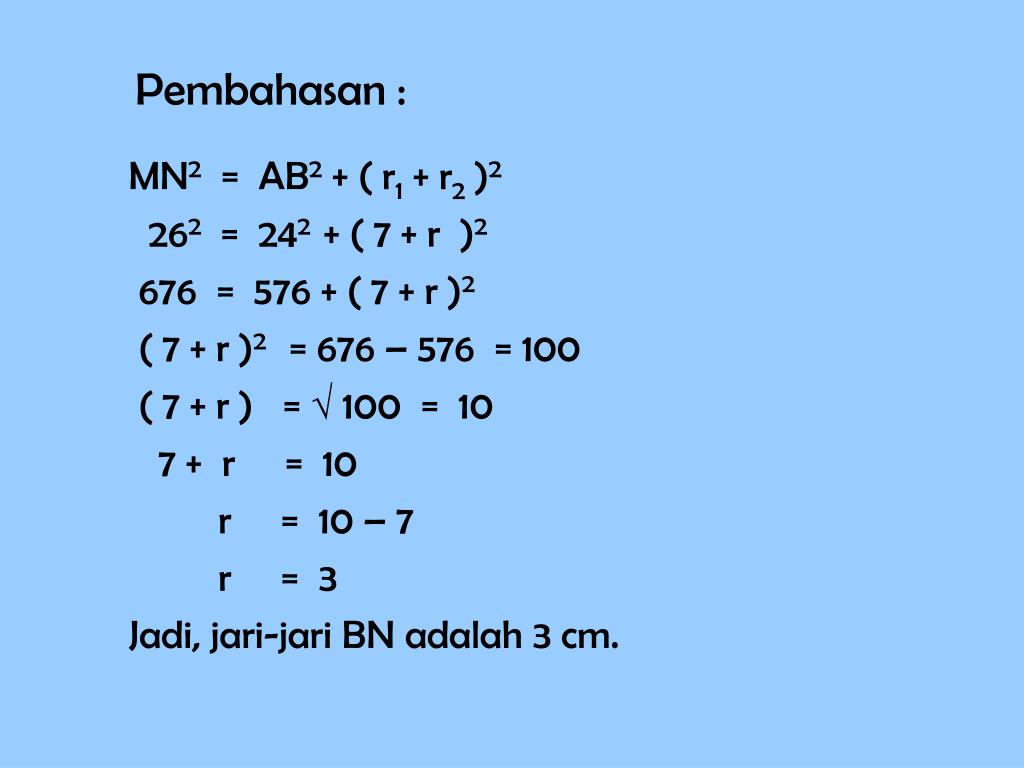

  38. Pembahasan : MN2= AB2+ ( r1 + r2 )2 262 = 242 + ( 7 + r )2 676 = 576 + ( 7 + r )2 ( 7 + r )2 = 676 – 576 = 100 ( 7 + r ) =  100 = 10 7 + r = 10 r = 10 – 7 r = 3 Jadi, jari-jari BN adalah 3 cm.

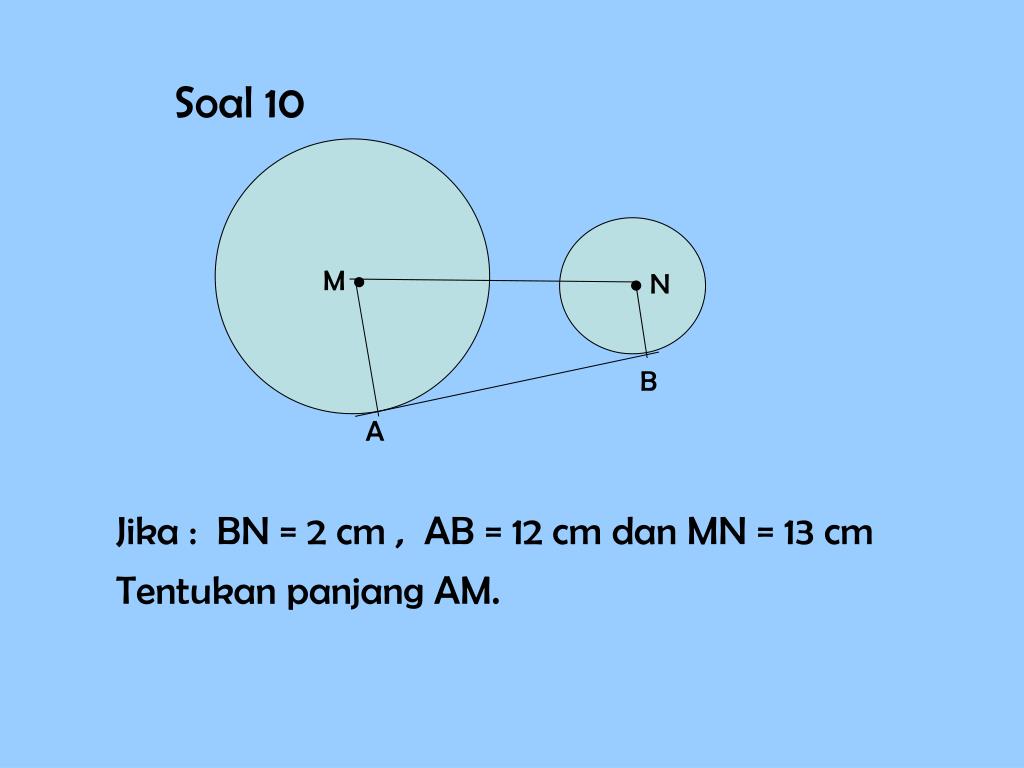

  39. M   N B A Soal 10 Jika : BN = 2 cm , AB = 12 cm dan MN = 13 cm Tentukan panjang AM.

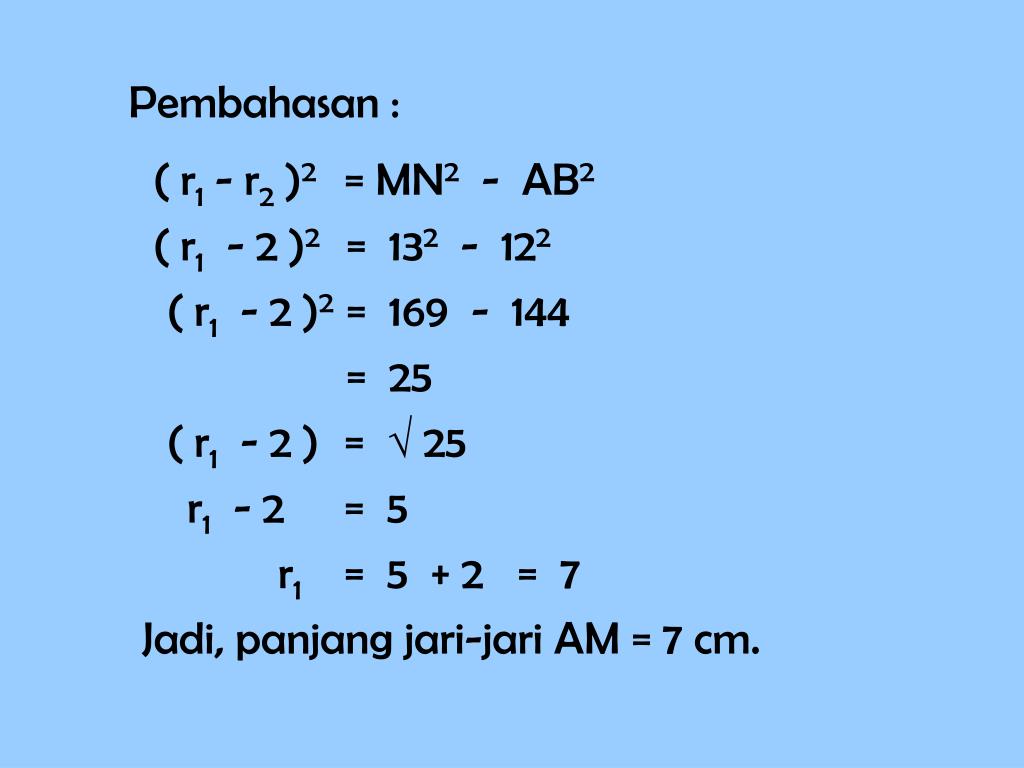

  40. Pembahasan : ( r1- r2 )2 = MN2 - AB2 ( r1 - 2 )2 = 132 - 122 ( r1 - 2 )2 = 169 - 144 = 25 ( r1 - 2 ) =  25 r1 - 2 = 5 r1 = 5 + 2 = 7 Jadi, panjang jari-jari AM = 7 cm.

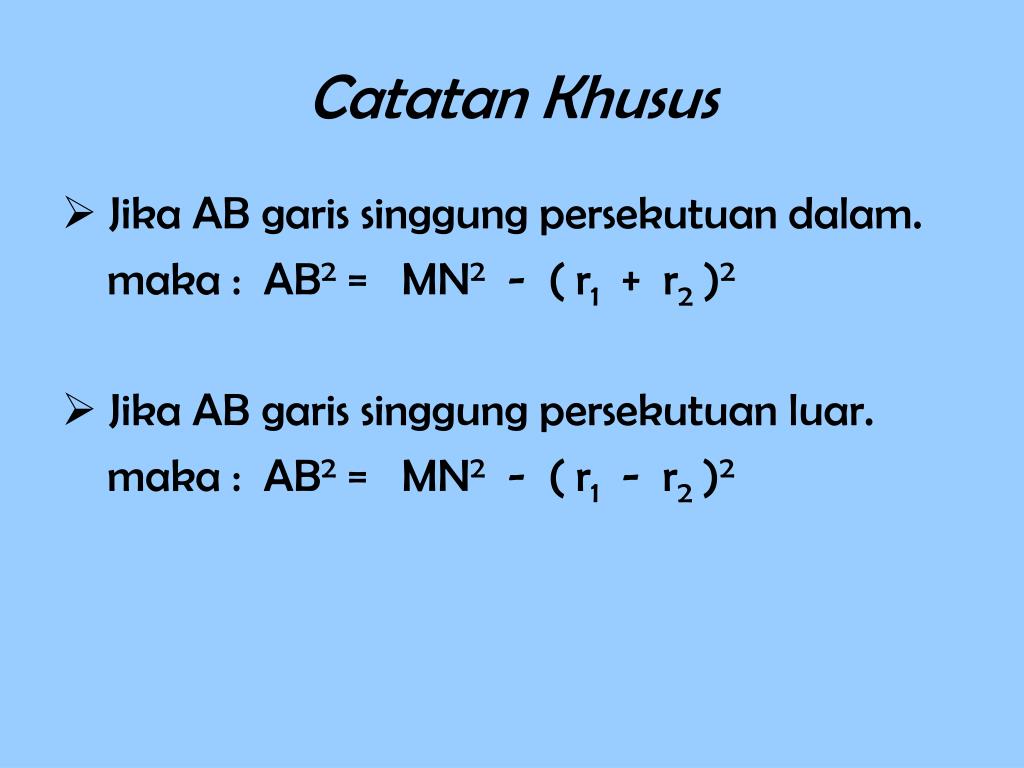

  41. Catatan Khusus Jika AB garis singgung persekutuan dalam. maka : AB2 = MN2 - ( r1 + r2 )2 Jika AB garis singgung persekutuan luar. maka : AB2 = MN2 - ( r1- r2 )2

  42. Terima Kasih..
