Presentation Transcript

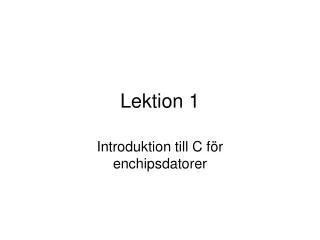

Lektion 1

Lektion 1

Introduktion till C för enchipsdatorer


Kursinneh ll

Kursinnehåll

  • Innehåll C föreläsningar

    • Viss del repetition

    • Om användning av C för inbyggda system i allmänhet

    • Använda C för programmering av PIC enchipsdator

  • Plan för de närmaste två veckorna

    • Preliminär, kan anpassas efter önskemål


Planering v1

Planering v1

  • v1. Lektion 1: Introduktion till C för enchipsdatorer

    • C kontra assembler

    • Datatyper och variabler

    • Lagringsklasser och kvalificerare

    • Operatorer

  • v1. Lektion 2: Programstruktur och kompileringsprocess (1)

    • Symboliska konstanter

    • Villkorssatser

    • Vektorer

    • Funktioner

    • Kompilering av C program

  • v1. C Lab1: Förstå C och skiftregister för portexpansion

    • Undersök ett C program

    • Utöka programmet till multiplikator med skiftregister och display


Planering v2

Planering v2

  • v2. Lektion 3: Programstruktur och kompileringsprocess (2)

    • Inline assembler

    • Interrupt

    • Kompileringsprocessen

  • v2. Lektion 4: Programmeringstekniker

    • Bit-fält i struct

    • Pekare

    • Programoptimering

  • v2. C Lab 2: PIC Termometer

    • Skiftregister från Lab 1

    • Konstanter i EEPROM


Dagens agenda

Dagens Agenda

  • C kontra assembler

  • Datatyper och variabler

    • Storlek

    • Användning

  • Lagringsklasser och kvalificerare

    • Hur skall en specific variabel lagras, respektive behandlas av kompilatorn?

  • Operationer

    • Aritmetiska

    • Logiska

    • Bitvis logiska


C kontra assembler

C kontra Assembler

  • C

    • Ganska effektivt

    • Högre abstraktionsnivå, portabel kod

    • Lättare att hantera större projekt

  • Assembler

    • Snabbhet, mindre kodstorlek

    • Svårt att hantera större projekt


Ansi c

ANSI C

  • C

    • Första utgåvan av C publicerad 1978

    • ANSI C, American National Standards Institute’s Standard för C (1989)

  • Varför ANSI C?

    • Kompilatorstöd (ex. PICC Lite –gratis!)

    • Utbredd användning (ca.80 % av alla inbyggda system projekt 1999-2000)

    • Bra stöd för hårdvarunära programmering

  • Andra Programmeringsspråk

    • C++ (Objektorienterad efterföljare, ej lika effektivt -producerar mer kod, standard?)

    • Ada (Stöd för parallella processer i språket, används till största delen i försvarsindustri)


Inledande exempel

Inledande Exempel

Ganska lätt att förstå!

Ett tal räknas upp från 0 till 1000 (3E8)

unsigned intj;

for(j = 0 ; j<1000; j++)

continue;

Betydligt svårare! (reg d lägsta byte, reg e högsta byte)

AdressMaskinkod Assembler

0003EC 18D CLRF 0xd;clear register d

0003ED 18E CLRF 0xe;clear register e

0003EE A8D INCF 0xd, F;incr. d put back in d

0003EF 1903 BTFSC 0x3, 0x2;run next if reg. 3 bit 2 = 1 (statuz z=1)

0003F0 A8E INCF 0xe, F;incr. d put back in e

0003F1 3003 MOVLW 0x3;load 3 to work

0003F2 20E SUBWF 0xe, W;sub f-w put in w (1st 253 in w)

0003F3 30E8 MOVLW 0xe8;load e8 to work

0003F4 1903 BTFSC 0x3, 0x2;run next if reg. 3 bit 2 = 1 (statuz z=1)

0003F5 20D SUBWF 0xd, W;sub f-w put in w

0003F6 1C03 BTFSS 0x3, 0 ;run next if reg. 3 bit 0 = 0

0003F7 2BEE GOTO 0x3ee;back to 3ee


Variabler

Variabler

  • En variabel avser ett visst minnesutrymme

    • Variabler deklareras av en viss datatyp

  • Storlek och värde på variabler

    • Viktigt att använda rätt datatyp m.a.p. minneskrav, korrekthet och prestanda

  • I föregående exempel unsigned int

    • 16 bitar (två register krävs)


Datatyper

Datatyper

  • Heltalstyper

    • bit (1 bit, 0 eller 1, ej ANSI C standard men stöds av PICC och kan användas för att spara minne)

    • Mindre heltal

      • char (8 bitar, signed or unsigned)

        • default unsigned, ändras i kompilatorinställningarna)

    • Andra större heltal (little endian, minst värda byten på lägsta adressen)

      • short = int (16 bitar, signed)

      • unsigned short = unsigned int (16 bitar, unsigned)

      • long (32 bitar, signed)

      • unsigned long (32 bitar, unsigned)


Flyttal

Flyttal

  • Flyttal (tal med flytande decimalpunkt),notera att heltalet (alltid =1 för alla tal utom 0) i signifikanden ej lagras – används för ökad precision

    • float (24 bitar)

    • double (32 bitar, välj 24 eller 32 i kompilatorinställningarna)

      • Det som skiljer är noggrannhet


Flyttalsrepresentation picc manual

Flyttalsrepresentation (PICC Manual)

Ex: Pi ≈ 3,14159261 1,00 1001 0000 1111 1110 1101 001

Med double 24 bit-> Pi=3,141602 0 100 0000 0 100 1001 0001 0000

Med double 32 bit-> Pi=3,141593 0 100 0000 0 100 1001 0000 1111 1101 1011

Varför?


Storlek p datatyper picc manual

Storlek på datatyper (PICC Manual)


Blandning av datatyper

Blandning av datatyper

  • Typomvandling sker från ”lägre” till ”högre” typ

  • Vad händer?

    • unsigned int u;

    • if (u >-1)

  • Alltid falskt!

    • -1 omvandlas till unsigned (1111 1111 1111 1111)

  • Antag: int 16 bit och long 32 bit

    • Då är -1L < 1U men -1L > 1UL (L suffix för long, U suffix för unsigned, UL suffix för unsigned long)


Talformat picc manual

Talformat (PICC Manual)

Se upp med att använda 0 före ett tal

Det betyder att det tolkas som oktalt


Lagringsklasser

Lagringsklasser

  • Lagringsklasspecificerare talar om hur en variabel lagras

    • Extern

      • Global, extern behöver inte deklareras om den definieras i samma fil före den används

    • Auto

      • Behöver ej anges, automatisk allokering, i PICC bank 0 (kan ändras med bank kvalificerare)

    • Static

      • Extern blir osynlig utanför källfilen

      • Auto variabels värde kvarstår utanför funktion

    • Register

      • Lagra helst i register, inte aktuellt i vår PIC där vi endast arbetar med register


Kvalificerare

Kvalificerare

  • Datatypkvalificerare talar om hur kompilatorn skall tolka en variabel

    • const

      • Variabler med konstant värde (läggs i programminne, observera att detta inte gäller konstanta pekare)

    • volatile

      • Talar om för kompilatorn att värdet kan ändras emellan successiva accesser

      • Förhindrar att kompilatorn optimerar till synes redundanta avsnitt

      • Viktigt att tänka på vid interrupt och minne som delas av flera processorer

  • Speciella datatypkvalificerare (PICC)

    • absolute

      • Specific adress kan anges för globala och statiska variabler

      • volatile unsigned char @ 0x06;

    • persistent, bank ock eeprom


Exempel

Exempel

  • I filen pic1684.h är SFR deklarerade och mappade till specifika adresser:

    • Lagringsklass kvalificerare datatyp absolut @ adress

    • static volatile unsigned charPORTB@ 0x06;

    • static unsigned char bank1OPTION@ 0x81;

    • static volatile bitRB7@ (unsigned)&PORTB*8+7;

    • static bank1 bitRBPU@ (unsigned)&OPTION*8+7;

  • Varför är inte OPTION volatile?


Operatorer

Operatorer

  • Aritmetiska

    • +,-,*,/

    • Modulus %, ger rest vid heltalsdivision

    • Ex: 25%10 = 5

  • Logiska (Förväxla ej med bitvis)

    • &&, ||, !

  • Jämförelse

    • ==, >=, <=,>,<


  • Bitmanipulation

    Bitmanipulation

    • Bitvisa operatorer, används på heltalstyper

      • Varje operand behandlas som en ordnad bitvektor, jämförs bit för bit

    • Ett komplementet ~

      • varje bit inverteras

    • Och &

      • Returnerar 1 om båda bitarna är 1

    • Eller |

      • Returnerar 1 om någon av bitarna är 1

    • Exlusivt eller ^

      • Returnerar 1 om ena biten är 1 och den andra 0

    • Skift operatorn

      • Skifta vänster <<

      • Skifta höger >>

      • a = b << 6 (innehållet i b skiftas 6 steg åt vänster, de 6 bitarna längst till vänster i b förvinner, fylls på med nollor från höger

      • Se upp med högerskift och signed integer

        • Om neg. tal kan det fyllas med ettor från vänster (kompilatorberoende PICC sign extension dvs. med ettor)


    Maskning

    Maskning

    • Ett bitmönster transformeras till ett annat genom en logisk bitvis operation

    • Testa enstaka bit

      • If (bitvar & 0x04) //Alt. 1: test av bit 2

      • If (bitvar & (1 << 2)) //Alt. 2: test av bit 2

    • Sätta enstaka bit

      • Bitvar = Bitvar | (1 << 2);// Sätt bit 2 till 1

      • Bitvar |= (1 << 2);// Sätt bit 2 till 1

    • Nollställa enstaka bit

      • Bitvar &= ~(1 << 2) //Nollställ bit 2

    • Kombinera bitar ur flera register

      • nVolt = 0 | ADRESH;

      • nVolt = (nVolt << 8) | ADRESL;


    Defaultv rden f r konstanter

    Defaultvärden för konstanter

    • Se upp med att masken är lika stor som operanden!

      • unsigned long j

      • j=0xFFFFFFFF;

      • j &= ~(1 << 15);// j kan bli 0x00007FFF!

      • j &= ~(1 << 16); // j kan bli 0xFFFFFFFF!

      • 1 default int 16 bitar, istället 1L (suffix för long)

      • j &= ~(1L << 15);// j blir 0xFFFF7FFF!

      • j &= ~(1L << 16); // j blir 0xFFFEFFFF!

      • char i;

      • i=0x55;

      • if (~i == 0xAA) //Lurigt, heltalsbefordring till int ger: ~0x0055 = 0xFFAA


    Testa flera bitar

    Testa flera bitar

    • Om man vill testa fler bitar

      • Ex. testa om bit 0 och 1 är satta

      • if (bitvar & 0x03)

        • True för bit 0 eller bit 1

      • if ((bitvar & 0x03) == 0x03)

      • if (bitvar & 0x01 && bitvar & 0x02)

        • Båda måste vara true
