Projekt - wymagania

Projekt powinien zawierać:

Opis konstrukcji (model CAD 3D)

Charakterystyka ruchu/ obciążenia/ np. platforma załadowcza (rys 1) obciążona w geometrycznym środku masą 50 kg, porusza się w górę ze stałą prędkością 0,3 m/s

Schemat hydrauliczny

Rozkład sił w węzłach mechanizmu/ siłownikach (Analiza dynamiczna w programie Inventor)

Obliczenia i dobór podstawowych elementów hydraulicznych

- siłownik, pompa, silnik, zawóry sterujące, filtr, inne…

6. Wycinki katalogów dobranych części

*7. Symulacja układu hydraulicznego w programie Hopsan

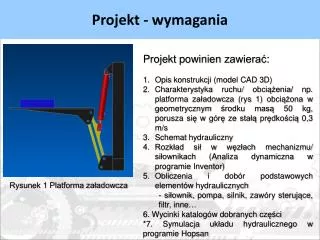

Rysunek 1 Platforma załadowcza



Literatura

Literatura:

  • - Napęd hydrostatyczny tom I i II, S. Stryczek,

    - Mechatronika, wyd. rea

    - Fluid Power Engineering M. Galal Rabie

    - Urządzenia i systemy mechatroniczne część 1, Rea,

    -Projektowanie i konstruowanie układów

    hydraulicznych, vademecum hydrauliki,

    tom 3, Mannesmann Rexroth
