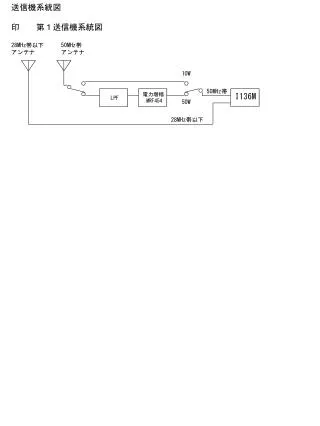

  1. 送信機系統図印　　第１送信機系統図 28MHz帯以下アンテナ 50MHz帯アンテナ 10W 50W 50MHz帯 電力増幅 MRF454 I136M LPF 28MHz帯以下

  2. 送信機系統図印　　第２送信機系統図 2400MHzｱﾝﾃﾅ直下ｱﾝﾌﾟ 2400MHZｱﾝﾃﾅ 1200MHZｱﾝﾃﾅ 5600MHZｱﾝﾃﾅ 5600MHzｱｯﾌﾟﾊﾞｰﾀｰ BPF 増幅 2SK571 増幅 MGF1402 増幅 MGF1402 励振増幅 MGF1402x2 電力増幅 MGF2124 BPF ※１ ※２ 電力増幅 MGF0905 増幅 2SK571 混合 2SK571 増幅 2SK571 増幅 2SK571 増幅 2SK571 BPF x5 x4 逓倍 1S953 増幅 2SC3538 増幅 2SC3538 増幅 2SC2367 逓倍 1SS105 混合 2SK571 x2 x2 水晶 56MHZ 発信・逓倍 2SC2026 逓倍 2SC2026 144MHZｱﾝﾃﾅ 430MHzｱﾝﾃﾅ 5600MHZ 1200MHZ 1200MHZ I143M 2400MHZ ビデオ入力 130MOSCﾋﾞﾃﾞｵFMMOD2SK2411SS2208x4 ﾌﾟﾘｴﾝﾌｧｼｽﾌｲﾙﾀ ﾋﾞﾃﾞｵAMPMIX2SC945 ﾋﾞﾃﾞｵAMP2SC945 BUFF3SK53 増幅2SC2407 音声入力 45MOSCFMMOD2SC9451SV50 ATV装置 ※３ ﾏｲｸAMPμPC358 1/2 BUFFμPC358 1/2 ※１2400MHz帯BPF①形式　３素子ｲﾝﾀｰﾃﾞｼﾞﾀﾙ型②遮断周波数-3dB ±50MHz -40dB ±230MHz ※３ATV緒言①方式 NTSC②最高映像周波数 4.2MHz③音声周波数の 最高変調周波数 7.5KHz④音声周波数の 最大周波数変位 ±25KHz⑤音声搬送周波数 4.5MHz ⑥映像周波数の 最大周波数変位 ±4MHz ※２5600MHz帯BPF①形式　３素子ｲﾝﾀｰﾃﾞｼﾞﾀﾙ型②遮断周波数-3dB ±150MHz -40dB ±500MHz
