Frg ser s f ltrel reg lat rler

GENEL ÖZELLİKLER

FRG serisi gaz basınç regülatörleri, endüstriyel ve evsel kullanım için dizayn edilmiş olup yüksek kararlılığa sahip cihazlardır. TS 10624- TS EN 334 standart'ına sahip bu regülatörler; doğalgaz,lpg hava ve diğer aşındırıcı olmayan gazların basıncını düşürüp düzenleyerek brülör,kombi,ocak v.b. Cihazları güvenle çalıştırır.

Regülatörle birlikte gelen filtre ile gaz hattındaki pislik ve tozları tutarak cihaza zarar gelmesini engeller.Shot-Off mekanizmasına sahip regülatörler ise ; regülatörle birlikte gelen emniyet kapatma sistemi sayesinde reg. çıkış basıncının set edilen basınç değerlerinin altına düşmesine (min.) veya üstüne çıkmasında (max.) kendini kapatarak sistemde kullanılan cihazların güvenliğini sağlar…

FRG SERİSİFİLTRELİ REGÜLATÖRLER


Frs

FRG SERİSİFİLTRELİ REGÜLATÖRLER

TEKNİK ÖZELLİKLER

Bağlantı : Dişli (TS 61-210 EN 10226)

1/2”- ¾”- 1”- 1 ¼” – 1 ½” – 2”

Flanşlı (TS ISO 7005)

2 ½” – 3” – 4”

Ayar Basınç Aralığı :11 - 350mbar

Maksimum Giriş Basıncı : ½ ” den 2” e kadar = 4000mbar

2” den 4” e kadar = 1000mbar

Emniyet Kapama : Minimum Basınç Aralığı = 11- 250 mbar

Maksimum Basınç Aralığı = 400mbar

Çalışma Sıcaklığı : -15 °C +60 °C

Malzeme Tipleri : Alüminyum ve Alaşımları (TS EN 12449)

Standartları :Paslanmaz çelikler (TS EN 10088)

Filtre (TS EN 779)

Yaylar (TS 1440)

Conta, Membran ve o-ringler (NBR Kauçuk)


Frs

FRG SERİSİFİLTRELİ REGÜLATÖRLER

MONTAJ VE KURULUM

ÖRNEK MONTAJ HATTI


Frs

FRG SERİSİFİLTRELİ REGÜLATÖRLER

DEVREYE ALMA

KURULUM

  • Regülatörü dış ortamdan korunan bir bölgede montaj edin. Cihazı havanın etkilerine karşı koruyunuz.

  • Regülatörün kurulacağı yeri sistem gereksinimlerine uygun olup olmadığından emin olunmalıdır.

  • Montajı yapılmış regülatör gaz akış akış yönünün doğru olup olmadığını kontrol edin.

DEVREYE ALMA

  • Regülatör giriş tarafındaki vana hafifçe açılır.

  • Regülatörünslam-shut mekanizması kapalı olduğundan gaz geçişi yoktur.

  • Çıkış tarafında tahliye (vent) vanası açılır.

  • Slam-shut mekanizması yavaş kurulur. Çıkış basıncı

  • gözlenerek sabit ve istenilen değerde olduğu kontrol edilir.

  • Çıkış basıncı sabitlendiğinde slam-shut mekanizması kurulur.

  • Çıkış vanası sonuna kadar açılır.


Frs

FRG SERİSİFİLTRELİ REGÜLATÖRLER

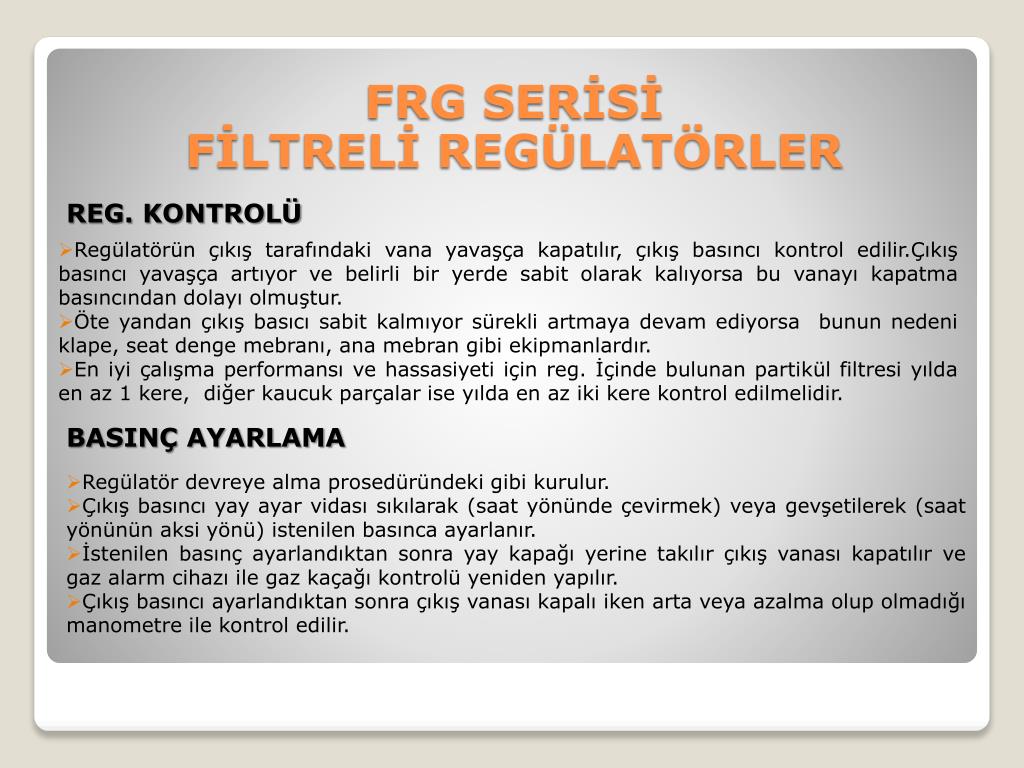

REG. KONTROLÜ

  • Regülatörün çıkış tarafındaki vana yavaşça kapatılır, çıkış basıncı kontrol edilir.Çıkış basıncı yavaşça artıyor ve belirli bir yerde sabit olarak kalıyorsa bu vanayı kapatma basıncından dolayı olmuştur.

  • Öte yandan çıkış basıcı sabit kalmıyor sürekli artmaya devam ediyorsa bunun nedeni klape, seat denge mebranı, ana mebran gibi ekipmanlardır.

  • En iyi çalışma performansı ve hassasiyeti için reg. İçinde bulunan partikül filtresi yılda en az 1 kere, diğer kaucuk parçalar ise yılda en az iki kere kontrol edilmelidir.

BASINÇ AYARLAMA

  • Regülatör devreye alma prosedüründeki gibi kurulur.

  • Çıkış basıncı yay ayar vidası sıkılarak (saat yönünde çevirmek) veya gevşetilerek (saat yönünün aksi yönü) istenilen basınca ayarlanır.

  • İstenilen basınç ayarlandıktan sonra yay kapağı yerine takılır çıkış vanası kapatılır ve gaz alarm cihazı ile gaz kaçağı kontrolü yeniden yapılır.

  • Çıkış basıncı ayarlandıktan sonra çıkış vanası kapalı iken arta veya azalma olup olmadığı manometre ile kontrol edilir.


Frs

FRG SERİSİFİLTRELİ REGÜLATÖRLER

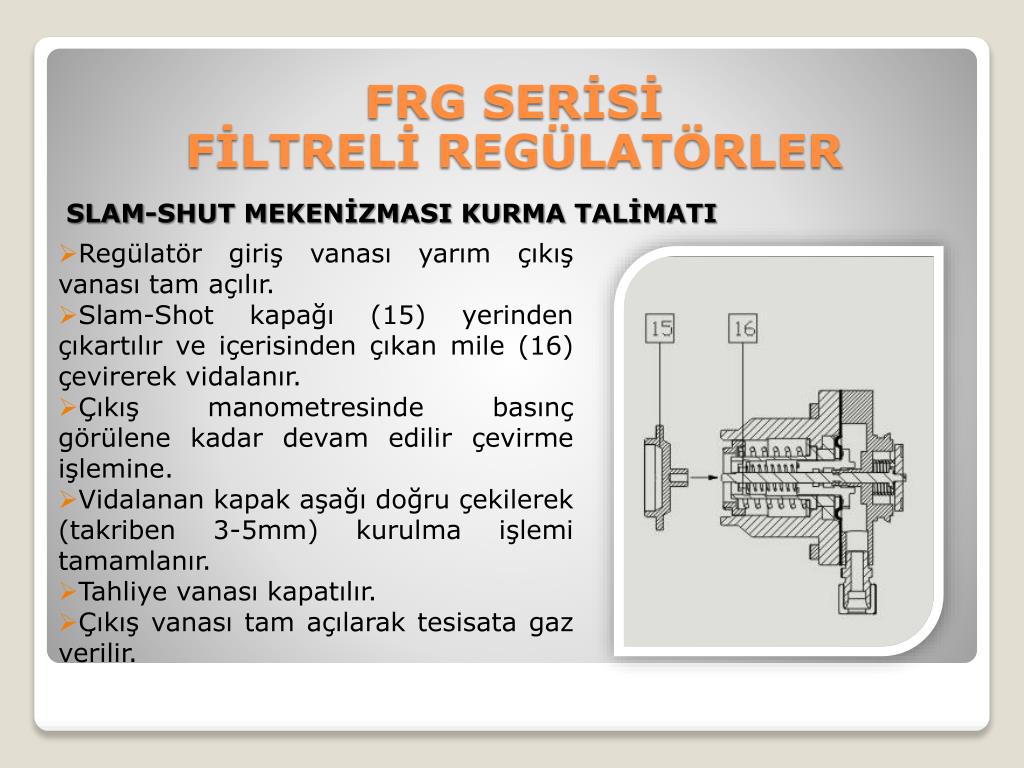

SLAM-SHUT MEKENİZMASI KURMA TALİMATI

  • Regülatör giriş vanası yarım çıkış vanası tam açılır.

  • Slam-Shot kapağı (15) yerinden çıkartılır ve içerisinden çıkan mile (16) çevirerek vidalanır.

  • Çıkış manometresinde basınç görülene kadar devam edilir çevirme işlemine.

  • Vidalanan kapak aşağı doğru çekilerek (takriben 3-5mm) kurulma işlemi tamamlanır.

  • Tahliye vanası kapatılır.

  • Çıkış vanası tam açılarak tesisata gaz verilir.


Frs

FRG SERİSİFİLTRELİ REGÜLATÖRLER

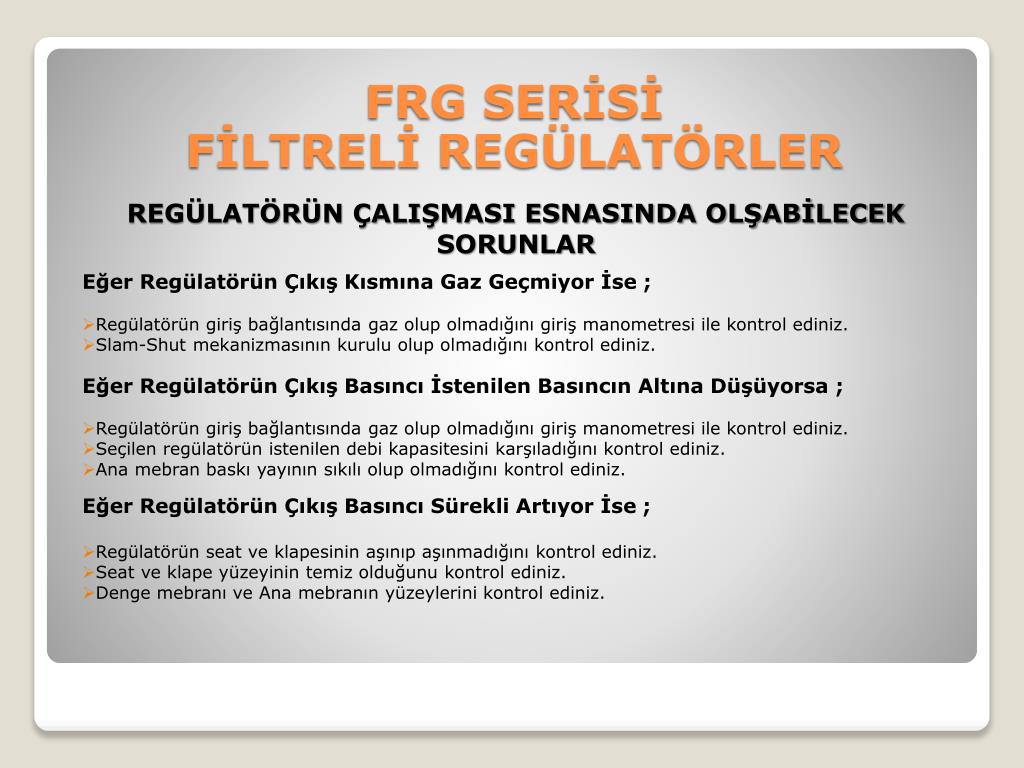

REGÜLATÖRÜN ÇALIŞMASI ESNASINDA OLŞABİLECEK SORUNLAR

  • Eğer Regülatörün Çıkış Kısmına Gaz Geçmiyor İse ;

  • Regülatörün giriş bağlantısında gaz olup olmadığını giriş manometresi ile kontrol ediniz.

  • Slam-Shut mekanizmasının kurulu olup olmadığını kontrol ediniz.

  • Eğer Regülatörün Çıkış Basıncı İstenilen Basıncın Altına Düşüyorsa ;

  • Regülatörün giriş bağlantısında gaz olup olmadığını giriş manometresi ile kontrol ediniz.

  • Seçilen regülatörün istenilen debi kapasitesini karşıladığını kontrol ediniz.

  • Ana mebran baskı yayının sıkılı olup olmadığını kontrol ediniz.

  • Eğer Regülatörün Çıkış Basıncı Sürekli Artıyor İse ;

  • Regülatörün seat ve klapesinin aşınıp aşınmadığını kontrol ediniz.

  • Seat ve klape yüzeyinin temiz olduğunu kontrol ediniz.

  • Denge mebranı ve Ana mebranın yüzeylerini kontrol ediniz.


Frs

FRG SERİSİFİLTRELİ REGÜLATÖRLER


Frs

CA – KA SERİSİYÜKSEK BASINÇ REGÜLATÖRLERİ


Frs

CA – KA SERİSİYÜKSEK BASINÇ REGÜLATÖRLERİ

GENEL ÖZELLİKLER

CA-KA Serisi yüksek hassasiyet ve uzun süre yüksek performans için dizayn edilmiş, direk yüklemeli, yay baskı regülatörleridir.

Sahip olduğu Slam-Shut ve valf tesisatınızı yüksek ve düşük çıkış basınçlarına karşı korur.

CA-KA Serisi regülatörler endüstriyel ve inşaat sistemleri, endüstriyel istasyonlar, gaz reglaj istasyonları,ısınma sistemleri ve brülör önleri v. b. gibi alanlarda kullanılması için tasarlanmıştır.

Bu regülatörler filtre edilmiş ve korozif olmayan gazlar için uygundur..


Frs

CA – KA SERİSİYÜKSEK BASINÇ REGÜLATÖRLERİ

ÖZELLİKLERİ

  • Max. 19 bar giriş basınçı

  • Yüksek debi

  • Tepki hassasiyeti

  • Emniyet (Slam-Shut Mekanizması)

  • Kalite

  • TSE ve CE(CE çalışmaları devam etmekte..)

  • Dişli ve Flanşlı bağlantıları

  • Ergonomik Tasarım

  • TÜRK MALI


Frs

CA – KA SERİSİYÜKSEK BASINÇ REGÜLATÖRLERİ

MONTAJ

  • Gaz akış yönünü gövdedeki ok yönü istikametinde yapınız.

  • Gerekli bağlantı ekipmanlarını kullanınız.

  • İmpuls borularının (Slam-Shut ve Reg.) bağlantılarını gerçekleştiriniz.

  • Tesisatı temizletiniz.

  • Şekilde gösterilen örnek bağlantı sırasını kullanınız.


Frs

CA – KA SERİSİYÜKSEK BASINÇ REGÜLATÖRLERİ

KURULUM

  • Gaz akış yönünü gövdedeki ok yönü istikametinde yapınız.Cihazı dış etkenlerden koruyunuz.

  • Regülatörün kurulacağı yerin sistem gereksinimleri karşılayıp karşılamadığını kontrol ediniz.

  • İmpuls borularının (Slam-Shut ve Reg.) bağlantılarını gerçekleştiriniz.

  • Montajı yapılmış regülatörün gaz akış yönünü kontrol ediniz.

DEVREYE ALMA

  • Regülatörün giriş vanasını yavaşça açılır.Regülatörün Slam-Shut mekanizması kapalı olduğu için çıkışa gaz geçmez.

  • Tahliye vanası yarım açılır.

  • Slam-Shutmekenizması açılır.

  • Çıkış basıncı istenilen basınca yay ayar vidası ile ayarlanır.

  • Çıkış basıncı sabitlendiğinde Slam-Shut mekanizması kurulur.

  • Çıkış vanası tam açılarak tesisata gaz verilir.


Frs

CA – KA SERİSİYÜKSEK BASINÇ REGÜLATÖRLERİ


Frs

ESV SERİSİSOLENOİD VANALAR


Frs

ESV SERİSİSOLENOİD VANALAR

GENEL ÖZELLİKLER

ESV Serisi normalde açık el kurmalı solenoid valflar ; gaz kaçak sismik ve duman senyörleriyle çalışmak üzere dizayn edilmiş cihazlardır.Bu sensörlerden gelen elektrik sinyali cihaza ulaştığı anda gaz akışı hızla kesilir ve olası bir yangın veya patlama engellenmiş olur.

Sorun giderildiğinde solenoid kurma kolu yukarı çekilerek gaz hatta kolayca tekrar verilmiş olur.Bu vanalar doğal gaz, LPG,hava ve diğer aşındırıcı olmayan gazlar için kullanılabilir.Cihaza gelebilecek olası bir hasarı engellemek için bir gaz filitresinden sonra montaj edilmelidir.


Frs

ESV SERİSİSOLENOİD VANALAR

KURULUM

  • Ürünün montajı yetkili kişilerce yada yetkili servisçe yapılmalıdır.

  • Solenoid vananın kapalı bir ortamda bulunmasına dikkat edilmelidir.

  • Su tiner v.b. akışkanlar ile nemden uzak tutulmalıdır.

  • Gövde üzerinde bulunan gaz akış yönüne uygun montaj edilmelidir.

  • Teknik özelliklerine uygun montajı gerçekleştiriniz.

  • Solenoid vanayı dikey yada yatay montaj edebilirsiniz.

Örnek Montaj Hattı


Frs

FLR SERİSİFİLTRELER


Frs

FLR SERİSİFİLTRELER

GENEL ÖZELLİKLER

FLR Serisi filtreler tesisat içerisinde gazın içerebileceği istenmeyen parçacıkları ve pisliği tutarak filtre sonrası cihazların zarar görmesini engeller…


Frs

BORA SERİSİKÜRESEL VANALAR


Frs

BORA SERİSİKÜRESEL VANALAR

GENEL ÖZELLİKLER

BORA serisi tam geçişli küresel vanalar üstün özellikleriyle bir çok endüstriyel uygulamada kullanılmak üzere dizayn edilip üretilmiştir.Bu vanalar doğalgaz,LPG, hava ve diğer aşındırıcı olmayan gazlar için kullanılabilir.İki parça tasarımı P.T.F.E. Küre yatakları ve sızdırmazlık contaları sayesinde riskleri 3 parça vanalara göre daha azdır.Vana küresi uzun ömürlü olması için paslanmaz çelikten imal edilmiştir.Basınç kaybı istenilmeyen yerler için idealdir.


Frs
