  1. Канальный уровень

  2. управления логическим каналомLogical Link Control (LLC) управления доступом к среде Media Access Control (MAC) обеспечивает интерфейс с протоколами вышележащих уровней ответственен за формирование кадра, получение доступа к разделяемой среде передачи данных и за отправку с помощью физического уровня кадра по физической среде узлу назначения Подуровни канального уровня

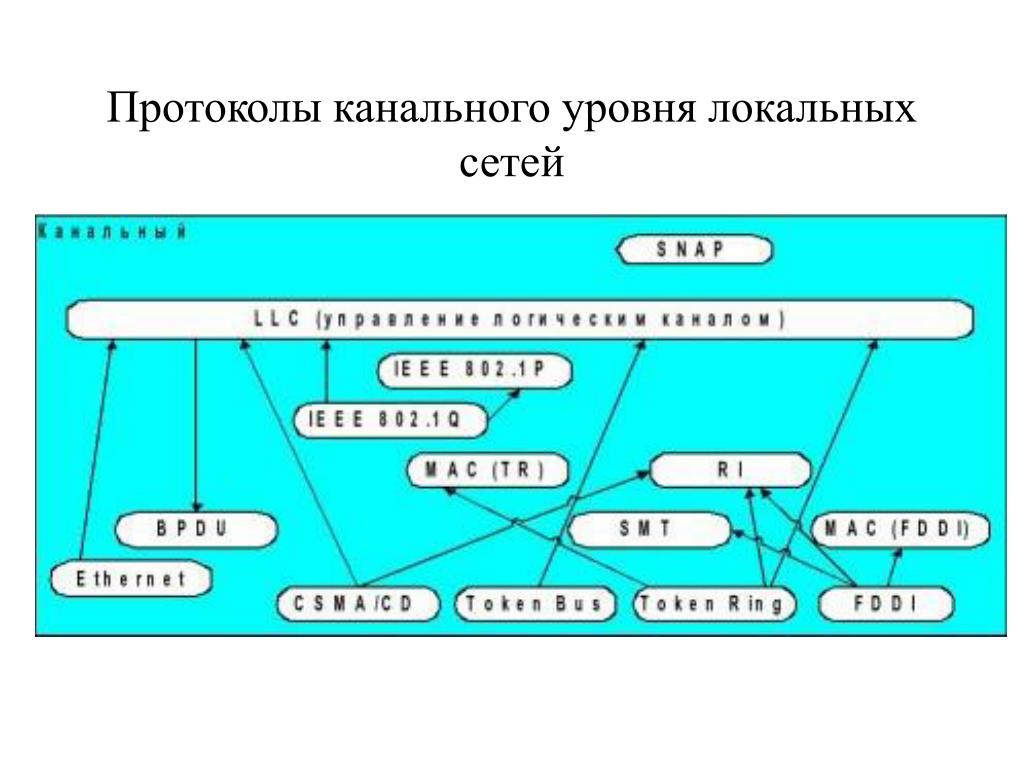

  3. Протоколы канального уровня локальных сетей

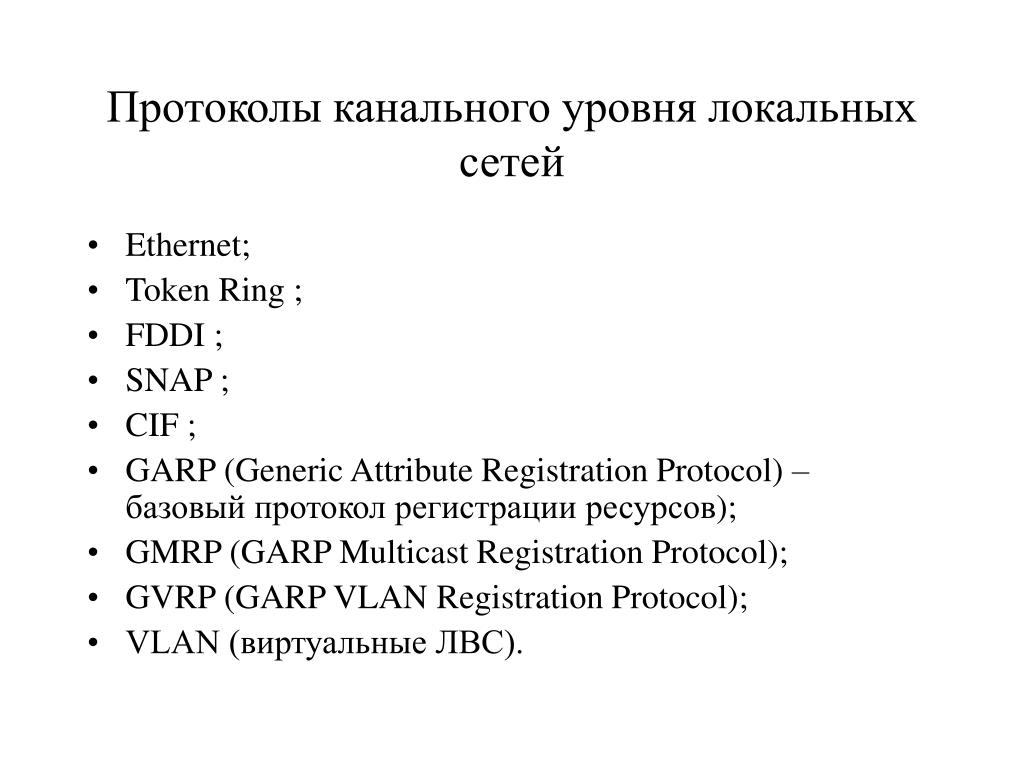

  4. Протоколы канального уровня локальных сетей • Ethernet; • Token Ring ; • FDDI ; • SNAP ; • CIF ; • GARP (Generic Attribute Registration Protocol) – базовыйпротоколрегистрацииресурсов); • GMRP (GARP Multicast Registration Protocol); • GVRP (GARP VLAN Registration Protocol); • VLAN (виртуальные ЛВС).

  5. Методы управления обменом • Централизованные методы • Децентрализованные методы Детерминированные методы Случайные методы

  6. Заголовок кадра Кадр LLC Структура кадра

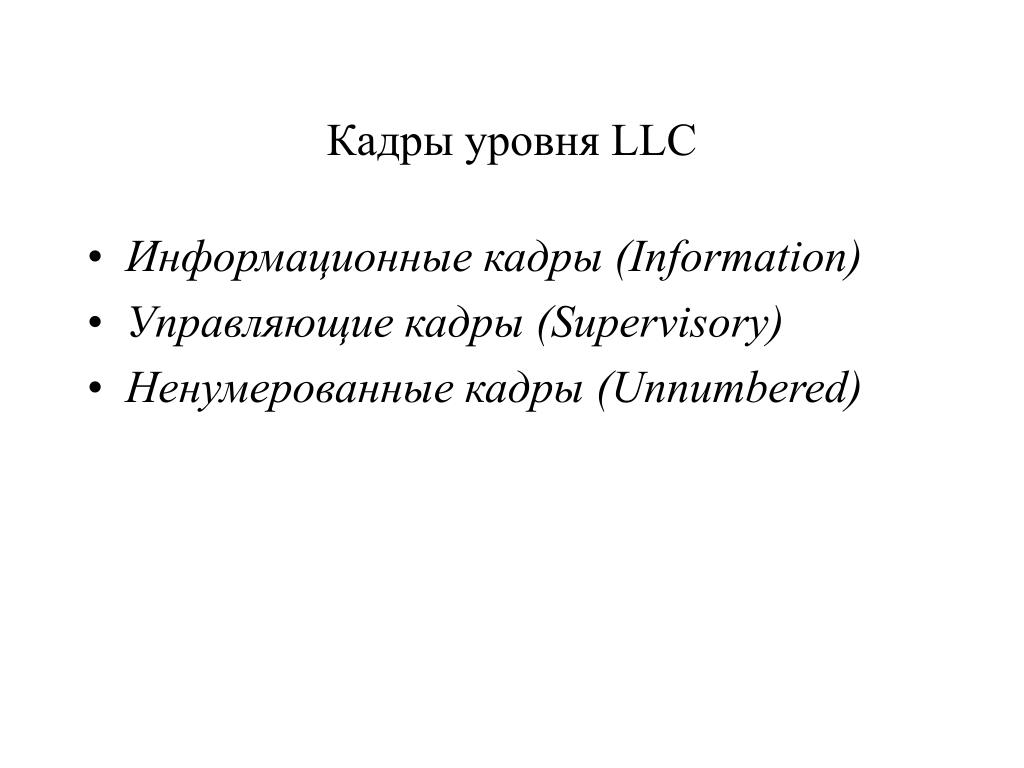

  7. Кадры уровня LLC • Информационные кадры (Information) • Управляющие кадры (Supervisory) • Ненумерованные кадры (Unnumbered)

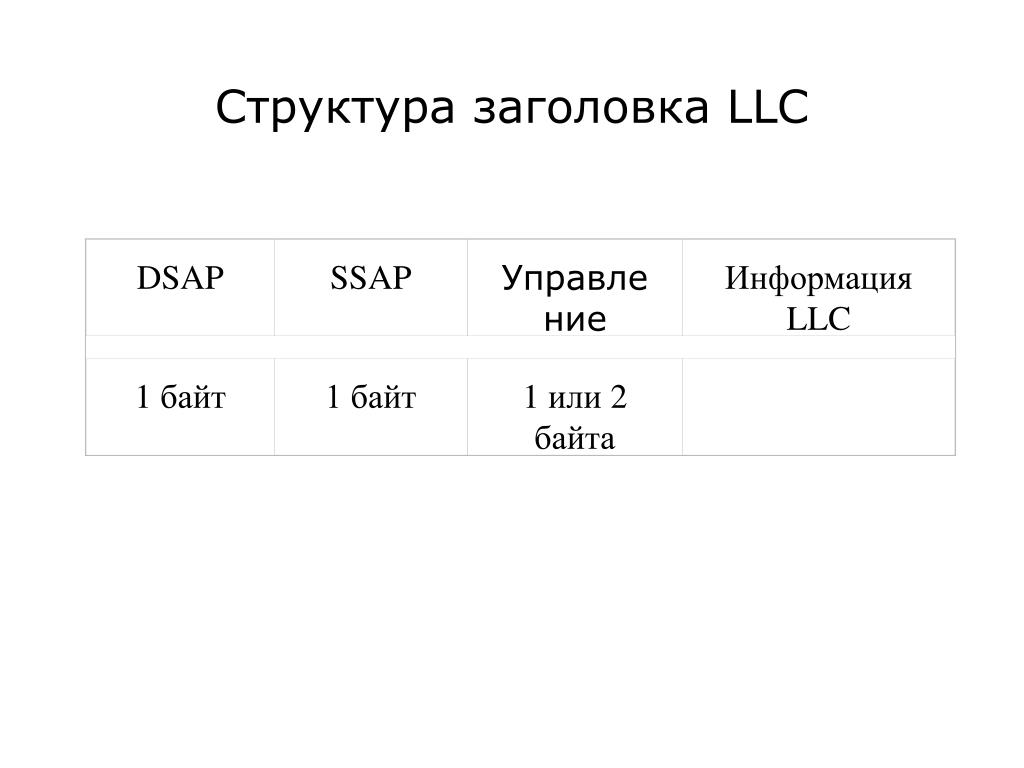

  8. DSAP SSAP Управление Информация LLC 1 байт 1 байт 1 или 2 байта Структура заголовка LLC

  9. G Биты адреса Структура поля DSAP I/G Персональный или групповой адрес: 0 - персональный адрес DSAP; 1 - групповой адрес DSAP

  10. C/R Биты адреса Структура поля SSAP C/R Команда (C) или отклик (R): 0 - команда; 1 - отклик на команду

  11. Структура поля управления LLC

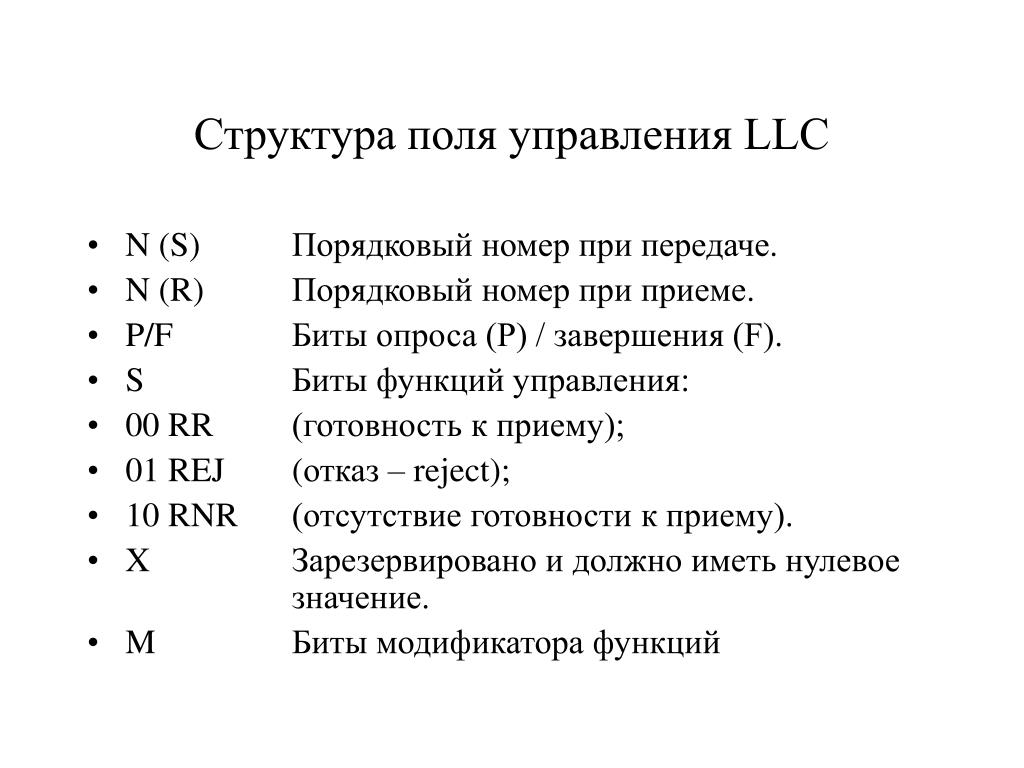

  12. Структура поля управления LLC • N (S) Порядковый номер при передаче. • N (R) Порядковый номер при приеме. • P/F Биты опроса (P) / завершения (F). • S Биты функций управления: • 00 RR (готовность к приему); • 01 REJ (отказ – reject); • 10 RNR (отсутствие готовности к приему). • X Зарезервировано и должно иметь нулевое значение. • M Биты модификатора функций

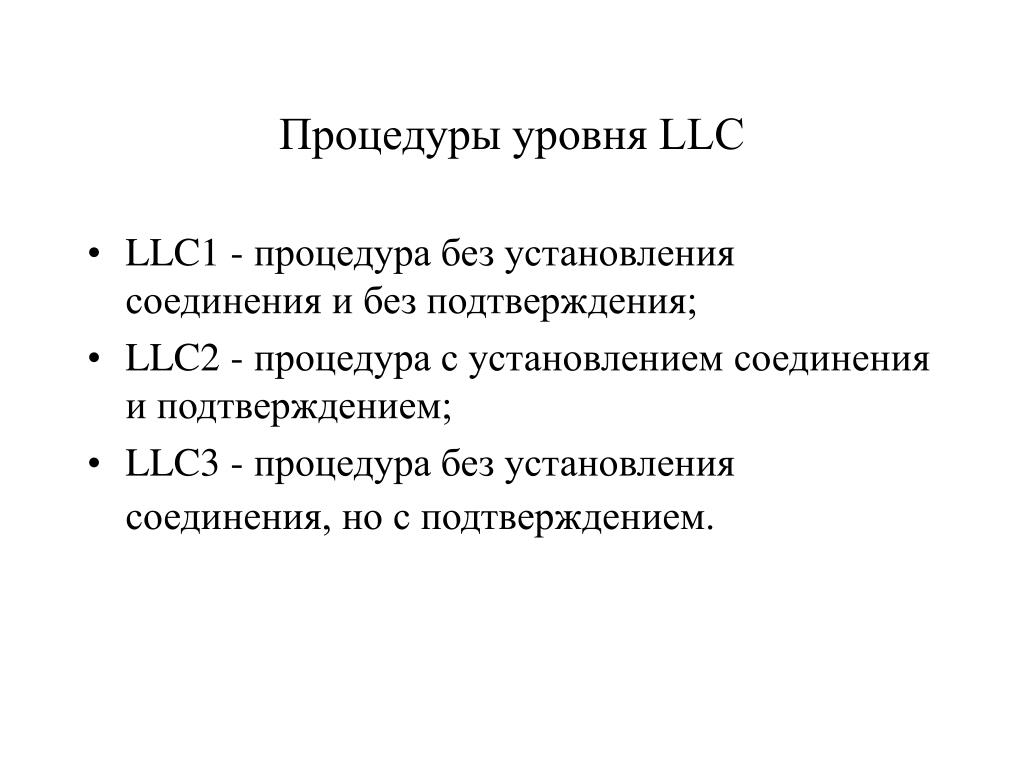

  13. Процедуры уровня LLC • LLC1 - процедура без установления соединения и без подтверждения; • LLC2 - процедура с установлением соединения и подтверждением; • LLC3 - процедура без установления соединения, но с подтверждением.

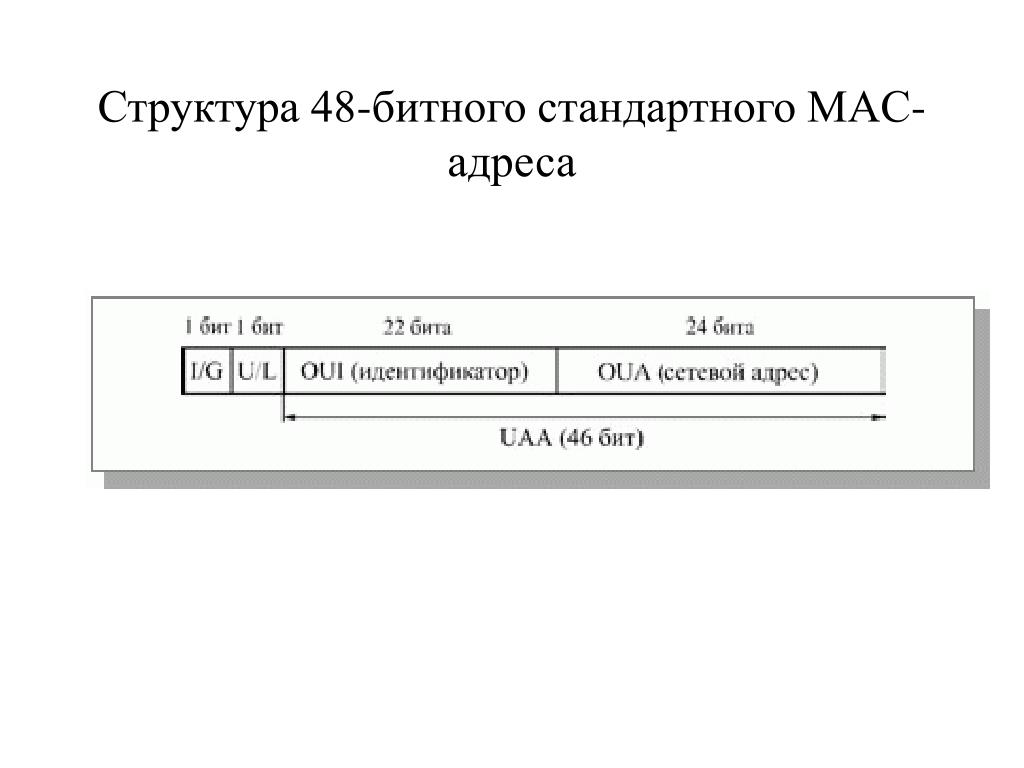

  14. Структура 48-битного стандартного MAC-адреса

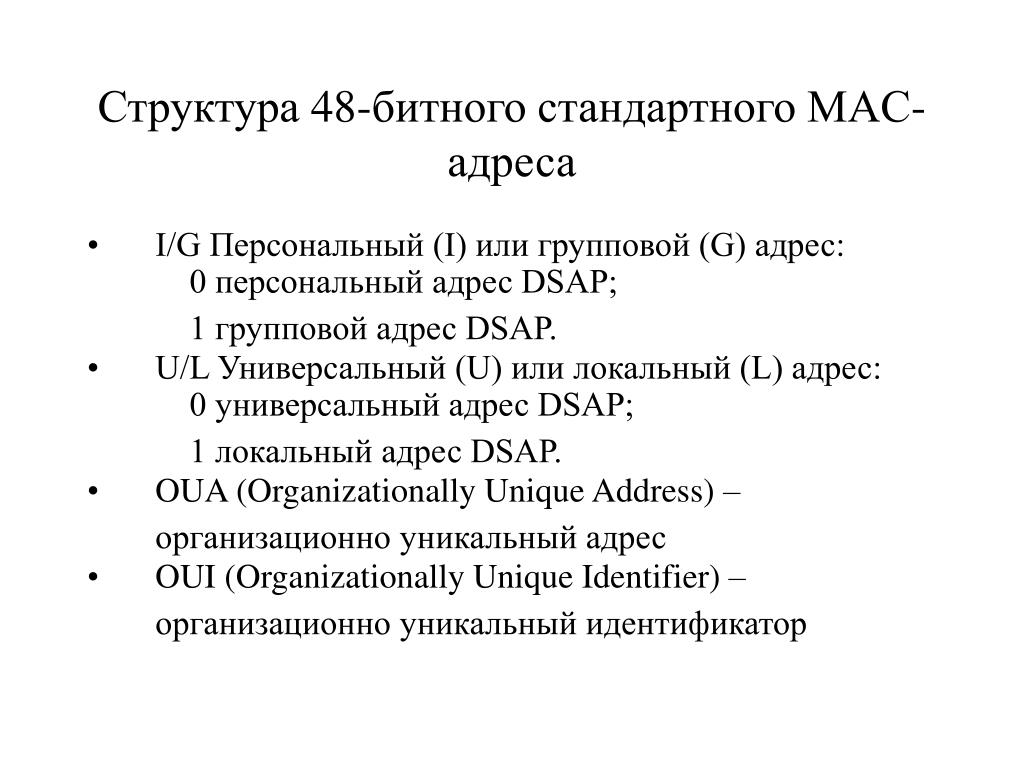

  15. Структура 48-битного стандартного MAC-адреса • I/G Персональный (I) или групповой (G) адрес: 0 персональный адрес DSAP; 1 групповой адрес DSAP. • U/L Универсальный (U) или локальный (L) адрес: 0 универсальный адрес DSAP; 1 локальный адрес DSAP. • OUA (Organizationally Unique Address) – организационноуникальныйадрес • OUI (Organizationally Unique Identifier) – организационно уникальный идентификатор

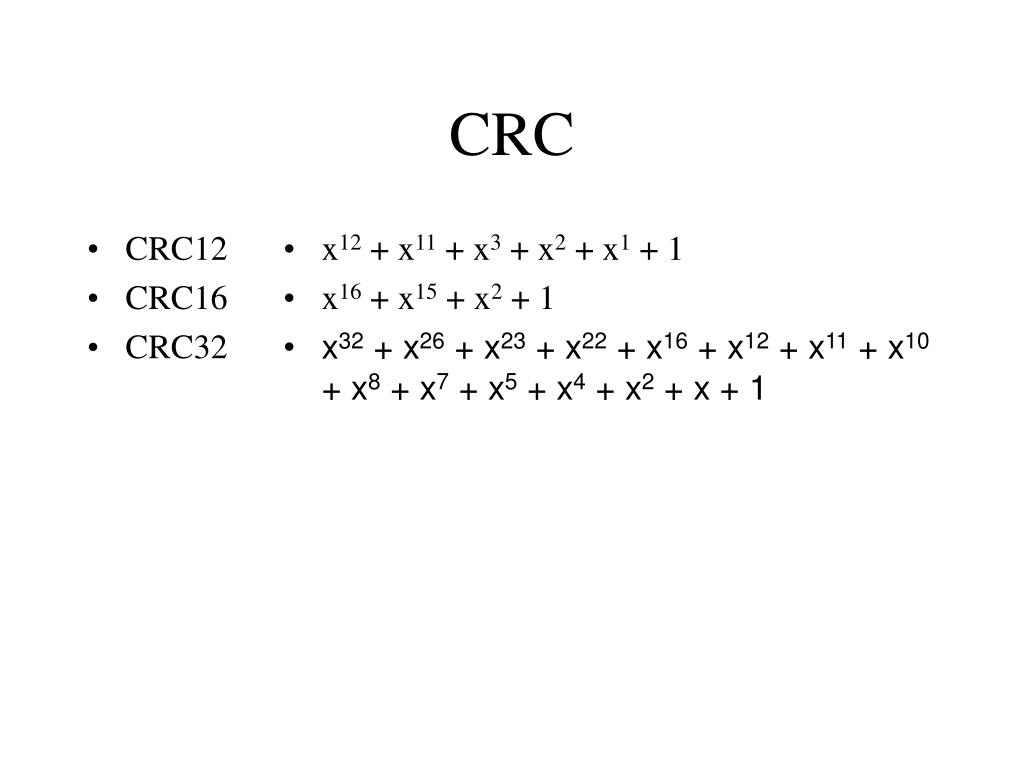

  16. CRC12 CRC16 CRC32 x12 + x11 + x3 + x2 + x1 + 1 x16 + x15 + x2 + 1 x32 + x26 + x23 + x22 + x16 + x12 + x11 + x10 + x8 + x7 + x5 + x4 + x2 + x + 1 CRC

  17. B(x)= 1 + x2 + x3 +x5 + x7 Расчет CRC
