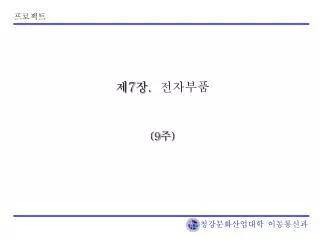

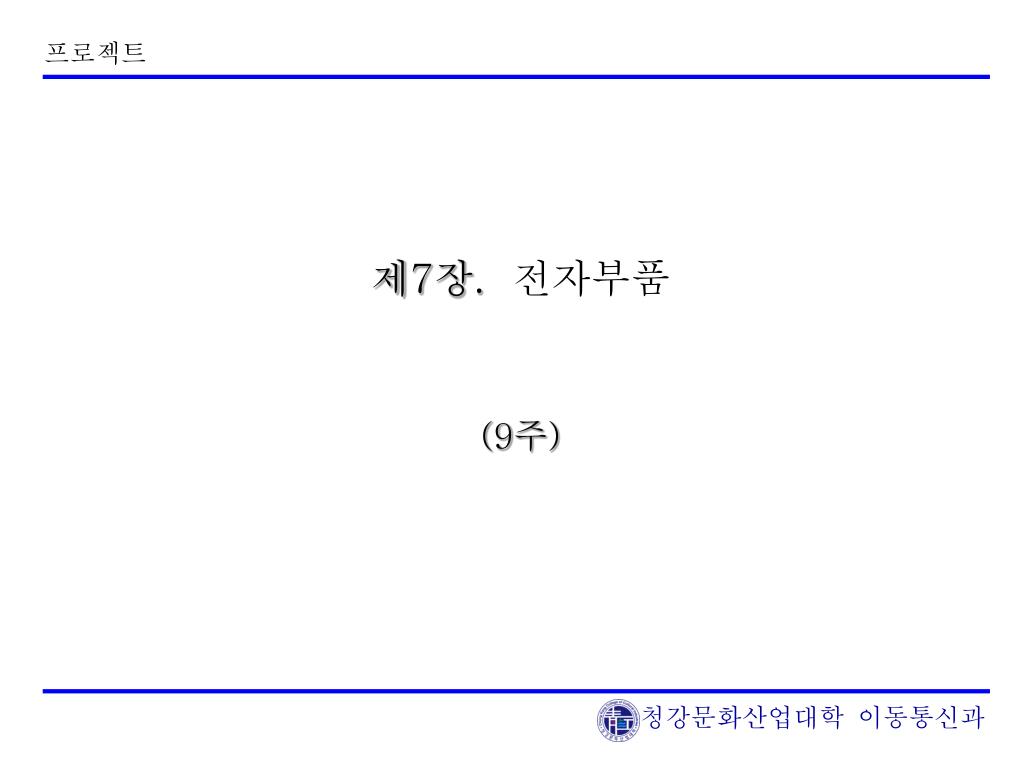

  1. 프로젝트 제7장. 전자부품 (9주) 청강문화산업대학 이동통신과

  2. 프로젝트 전자부품 • 저항의 종류 -1-청강문화산업대학 이동통신과

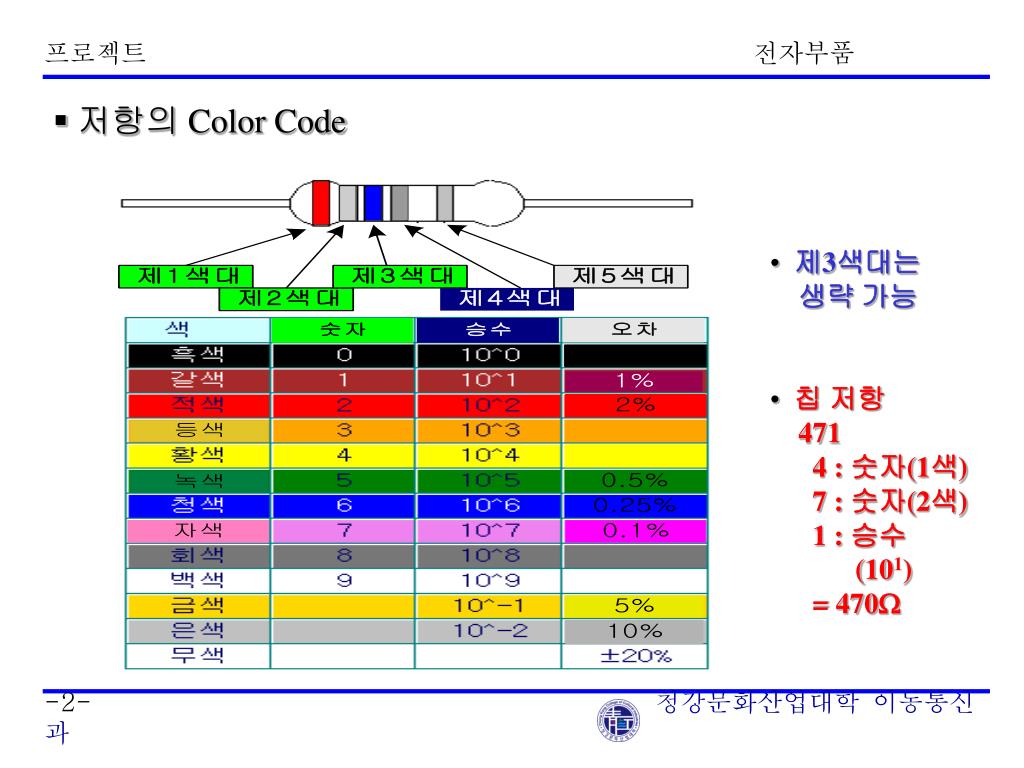

  3. 프로젝트 전자부품 • 저항의 Color Code • 제3색대는 • 생략 가능 • 칩 저항 • 471 • 4 : 숫자(1색) • 7 : 숫자(2색) • 1 : 승수 • (101) • = 470 -2-청강문화산업대학 이동통신과

  4. 프로젝트 전자부품 • 콘덴서의 종류 -3-청강문화산업대학 이동통신과

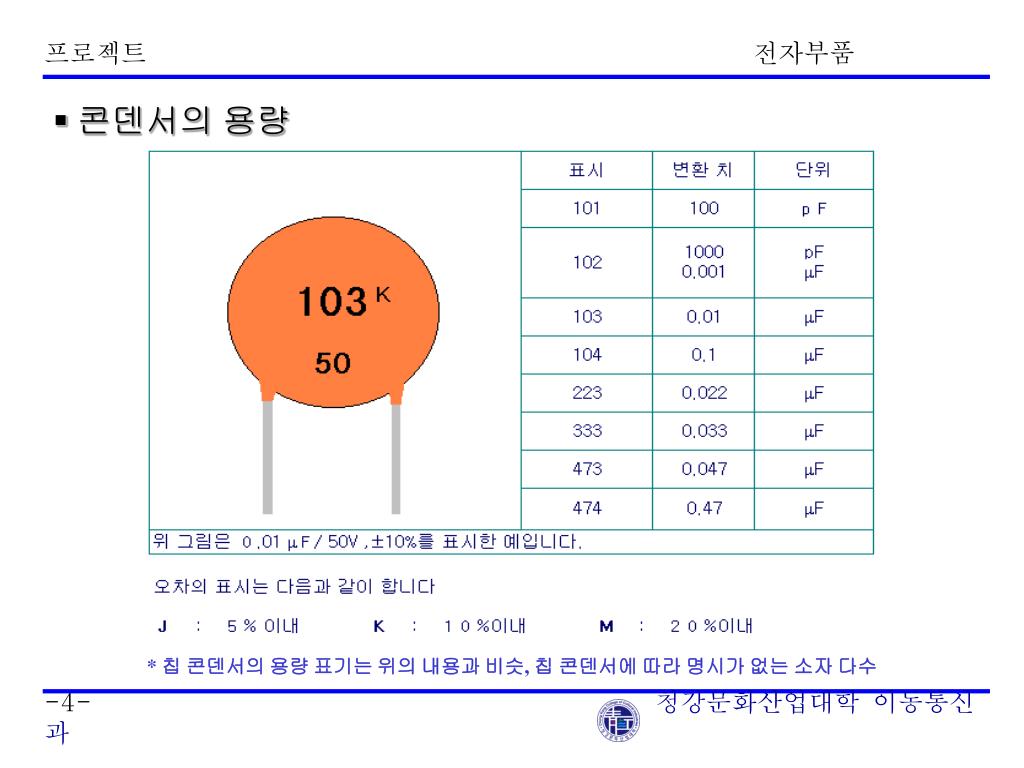

  5. 프로젝트 전자부품 • 콘덴서의 용량 * 칩 콘덴서의 용량 표기는 위의 내용과 비슷, 칩 콘덴서에 따라 명시가 없는 소자 다수 -4-청강문화산업대학 이동통신과

  6. 프로젝트 전자부품 • 코일의 종류 -5-청강문화산업대학 이동통신과

  7. 다이오드는 양극으로부터 음극으로 전류가 흐르며 • 그 반대로는 전류가 흐르지 않는다는 점을 이용하여 • 순방향과 역방향의 저항을 측정하면 다이오드의 • 이상유무나 극성을 알 수 있음 • 멀티메터를 저항계로 사용하는 경우 마이너스 단자 • （흑색 리드봉）에서 플러스 단자（적색 리드봉）로 • 전류가 흐른 다는 것을 염두 • * 디지털 멀티메터는 반대임 • (+) 적색 리드봉 - Anode • (- ) 흑색 리드봉 - Cathode • 순방향은 10 ~ 20, 역방향은   프로젝트 전자부품 • 다이오드의 양부판정법 -6-청강문화산업대학 이동통신과

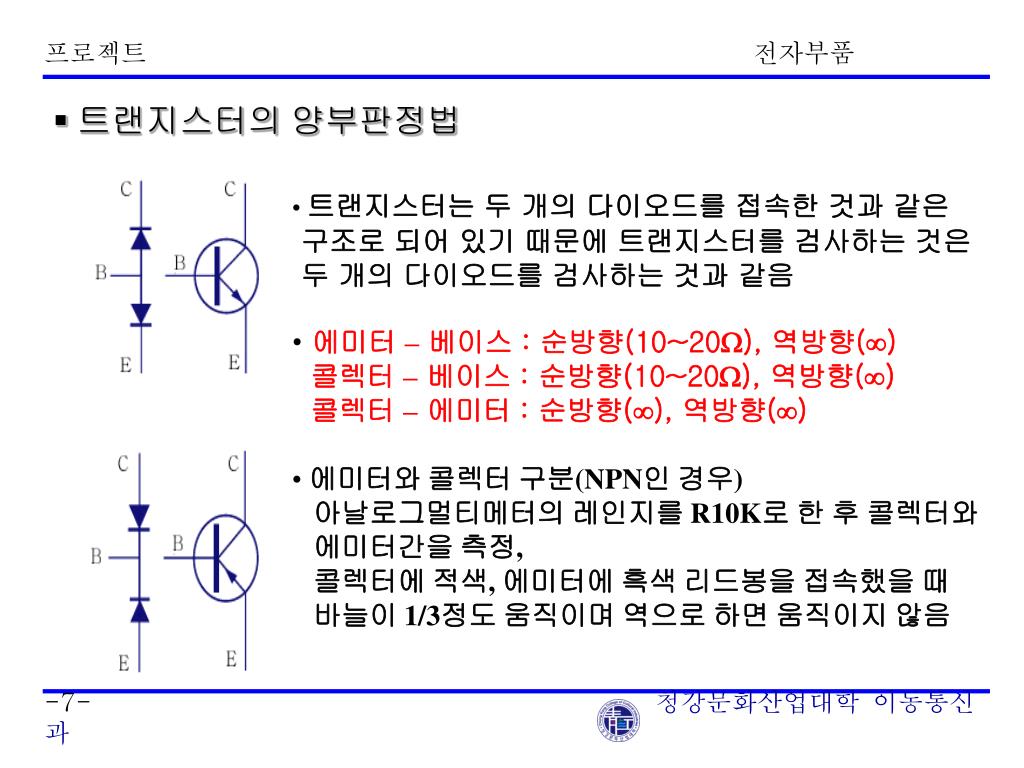

  8. 트랜지스터는 두 개의 다이오드를 접속한 것과 같은 • 구조로 되어 있기 때문에 트랜지스터를 검사하는 것은 • 두 개의 다이오드를 검사하는 것과 같음 • 에미터 –베이스 : 순방향(10~20), 역방향() • 콜렉터 –베이스 : 순방향(10~20), 역방향() • 콜렉터 –에미터 : 순방향(), 역방향() • 에미터와 콜렉터 구분(NPN인 경우) • 아날로그멀티메터의 레인지를 R10K로 한 후 콜렉터와 • 에미터간을 측정, • 콜렉터에 적색, 에미터에 흑색 리드봉을 접속했을 때 • 바늘이 1/3정도 움직이며 역으로 하면 움직이지 않음 프로젝트 전자부품 • 트랜지스터의 양부판정법 -7-청강문화산업대학 이동통신과

  9. 프로젝트 전자부품 • 트랜지스터의 명명법 -8-청강문화산업대학 이동통신과

  10. 특징 • * PNPN Diode에 Gate를 붙인 것으로 A-K에 순방향 • 전압을 걸고, Gate에 신호를 가하면 A-K가 도통 • * Gate에 가하는 신호를 트리거 신호라 하며, 이 신호 • 위상을 조절하면 A-K간에 흐르는 전류가 조절 • * 용도 : 조명등의 밝기 조절, DC Motor의 속도 조절 • * 특성 : 소형, 경량, 고속동작, 제어가 용이 • 동작원리 • * A에 (+), K에 (-) 전위를 주면 중앙의 PN접합부는 • 역바이어스 공핍층이 생겨 SCR은 OFF(차단)상태 • * G에 Ig를 흘리면 공핍층이 얇아지고 Ig 또는 VAK을 • 증가시키면 공핍층은 소멸, SCR은 ON상태가 됨 • * SCR은 한번 ON이 되면 Ig를 줄여도 OFF 되지않음 • OFF시키기 위해서는 A전위를 0V 나 음(-)으로 프로젝트 전자부품 • SCR(Silicon Controlled Rectifier, Thyristor) A : anode K : cathode G : gate -9-청강문화산업대학 이동통신과

  11. 아날로그멀티메터의 레인지를 R1 • * G – K : 15 ~ 20 • * A – K :  • * G – A :  • * A – K : (A – G 접속 후 On 상태 유지) • (만약 Gate에 전압을 가하여 A – K 가 도통되지 • 않거나 일시적으로 도통되었다가 차단되는 것은 • 불량) 프로젝트 전자부품 • SCR 의 양부판정법 -10-청강문화산업대학 이동통신과

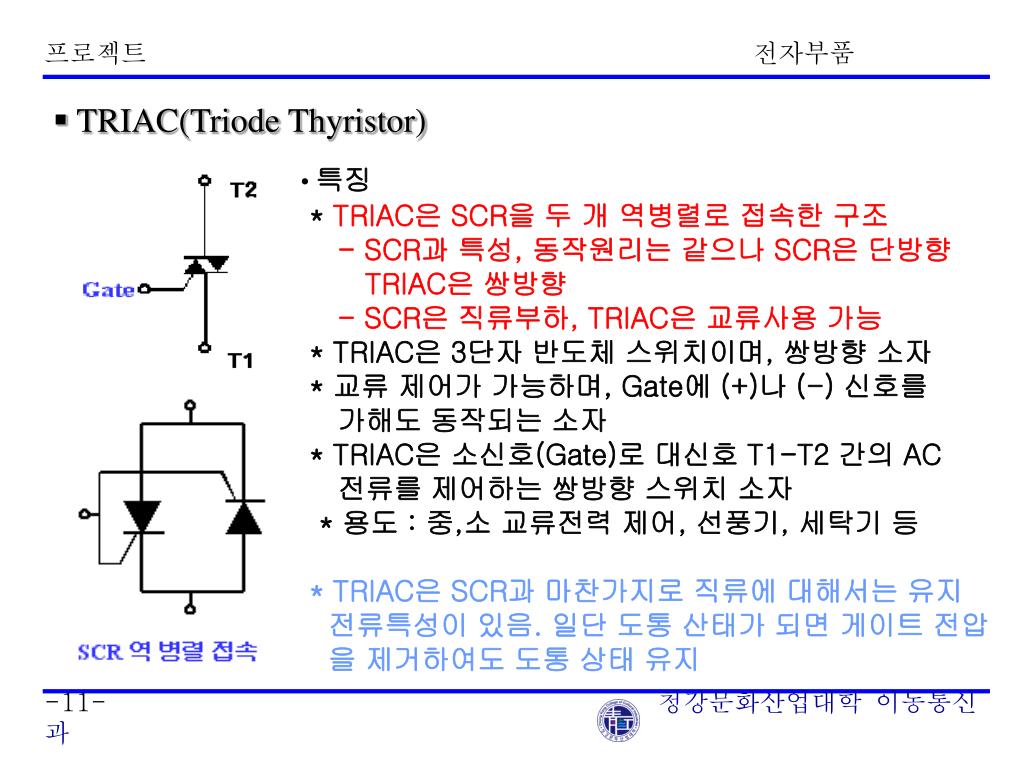

  12. 특징 • * TRIAC은 SCR을 두 개 역병렬로 접속한 구조 • - SCR과 특성, 동작원리는 같으나 SCR은 단방향 • TRIAC은 쌍방향 • - SCR은 직류부하, TRIAC은 교류사용 가능 • * TRIAC은 3단자 반도체 스위치이며, 쌍방향 소자 • * 교류 제어가 가능하며, Gate에 (+)나 (-) 신호를 • 가해도 동작되는 소자 • * TRIAC은 소신호(Gate)로 대신호 T1-T2 간의 AC • 전류를 제어하는 쌍방향 스위치 소자 • * 용도 : 중,소 교류전력 제어, 선풍기, 세탁기 등 • * TRIAC은 SCR과 마찬가지로 직류에 대해서는 유지 • 전류특성이 있음. 일단 도통 산태가 되면 게이트 전압 • 을 제거하여도 도통 상태 유지 프로젝트 전자부품 • TRIAC(Triode Thyristor) -11-청강문화산업대학 이동통신과

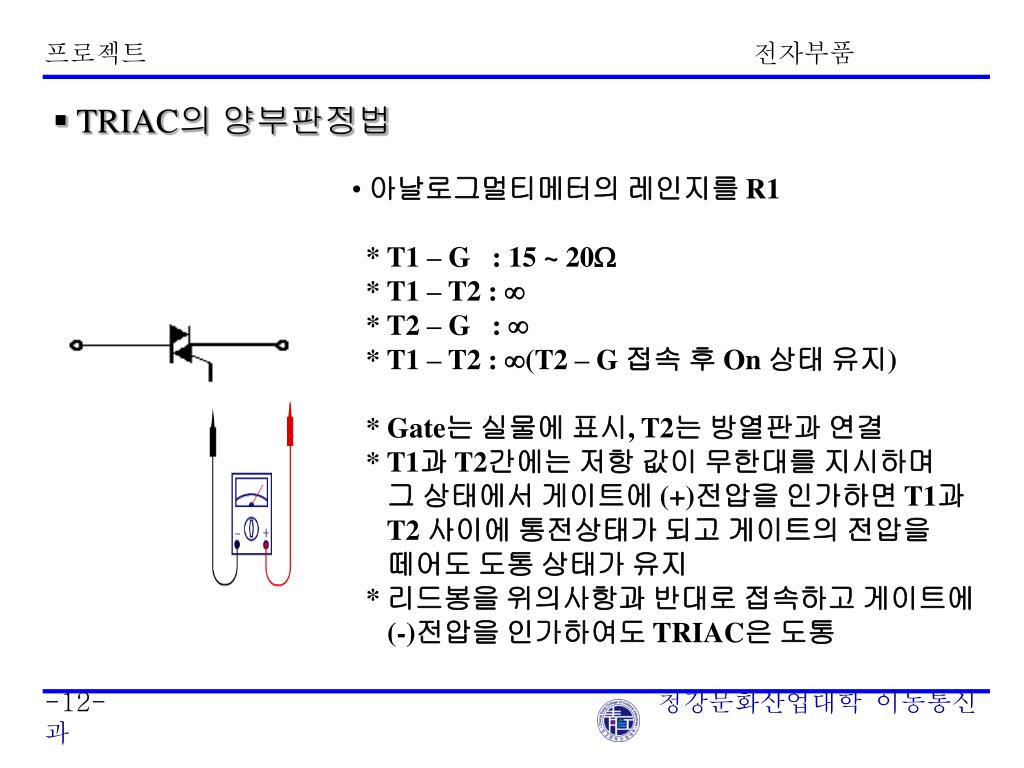

  13. 아날로그멀티메터의 레인지를 R1 • * T1 – G : 15 ~ 20 • * T1 – T2 :  • * T2 – G :  • * T1 – T2 : (T2 – G 접속 후 On 상태 유지) • * Gate는 실물에 표시, T2는 방열판과 연결 • * T1과 T2간에는 저항 값이 무한대를 지시하며 • 그 상태에서 게이트에 (+)전압을 인가하면 T1과 • T2 사이에 통전상태가 되고 게이트의 전압을 • 떼어도 도통 상태가 유지 • * 리드봉을 위의사항과 반대로 접속하고 게이트에 • (-)전압을 인가하여도 TRIAC은 도통 프로젝트 전자부품 • TRIAC의 양부판정법 -12-청강문화산업대학 이동통신과

  14. CDS • 빛에 의해 저항 값이 변화하는 부품 • 카드뮴 등은 빛이 닿으면 저항 값이 작아짐 • 써미스터 • 온도의 변화에 대해 저항 값이 변화하는 소자 • 정특성(온도, 저항 )/부특성(온도, 저항) • 온도 검출용 회로에 사용 • 바리스터 • 전압에 따라 저항 값이 변화하는 소자 • 전압이 증가하면 저항 값은 감소 • 낙뢰, 전압 등의 이상 전압 흡수 • 전화기의 과전압에 의한 음성의 일그러짐 방지 프로젝트 전자부품 • CDS, 써미스터, 바리스터 -13-청강문화산업대학 이동통신과
