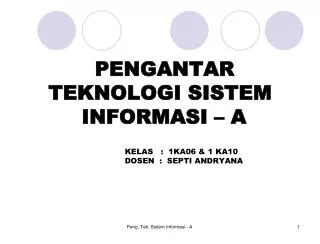

  1. PENGANTARTEKNOLOGI SISTEM INFORMASI – A KELAS : 1KA06 & 1 KA10 DOSEN : SEPTI ANDRYANA Peng. Tek. Sistem Informasi - A

  2. PENDAHULUANMATERI KE-1 Peng. Tek. Sistem Informasi - A

  3. DEFINISI KOMPUTER • Komputer adalah : • Alat elektronik • Dapat menerima input data • Dapat mengolah data • Dapat memberikan informasi • Menggunakan suatu program yang tersimpan di memori komputer • Dapat menyimpan program dan hasil pengolahan • Bekerja secara otomatis. computare to compute menghitung Peng. Tek. Sistem Informasi - A

  4. GENERASI KOMPUTER Generasi Pertama (1946-1959) • Sirkuitnya menggunakan Vacum Tube • Program dibuat dengan bahasa mesin ; Assembler • Ukuran fisik komputer sangat besar • Cepat panas • Proses kurang cepat • Kapasitas penyimpanan kecil • Memerlukan daya listrik yang besar • Orientasi pada aplikasi bisnis Peng. Tek. Sistem Informasi - A

  5. Generasi Kedua (1959-1964) • Sirkuitnya berupa transistor • Program dapat dibuat dengan bahasa tingkat • tinggi ; COBOL, FORTRAN, ALGOL • Kapasitas memori utama sudah cukup besar • Proses operasi sudah cepat • Membutuhkan lebih sedikit daya listrik • Berorientasi pada bisnis dan teknik. Peng. Tek. Sistem Informasi - A

  6. Generasi Ketiga (1964-1970) • Komponen yang digunakan berupa IC ( Integrated Circuit ) • Pemrosesan lebih cepat • Kapasitas memori lebih besar lagi • Penggunaan listrik lebih hemat • Bentuk fisik lebih kecil • Banyak bermunculan application software Generasi Keempat (1970-1990) • Menggunakaan Large Scale Integration ( LSI ) • Dikembangkan komputer mikro yang menggunakan microprocessor • & semiconductor yg berbentuk chip untuk memori komputer Peng. Tek. Sistem Informasi - A

  7. GenerasiKelima (sejak 1990 an) Komputer pada generasi ini mengembangkan komputer yang bisa bercakap dengan manusia sehingga bisa meniru intelegensi manusia Dikenal juga dengan sebutan Generasi Pentium. Generasi Keenam ( abad 21 ) Generasi ini adalah generasi masa depan yang nantinya dikenal dengan Generasi Titanium. Peng. Tek. Sistem Informasi - A

  8. SIKLUS PENGOLAHAN DATA OUTPUT INPUT pengolahan data informasi PROCESSING Data : kumpulan kejadian yang diangkat dari suatu kenyataan Pengolahan : manipulasi dari data ke dalam bentuk yang lebih berguna dan berarti Informasi : hasil dari kegiataan pengolahan data yang memberikan bentuk yang lebih berarti dari suatu kejadian Peng. Tek. Sistem Informasi - A

  9. Pengembangan Siklus Pengolahan Data ORIGINATION INPUT PROCESSING OUTPUT DISTRIBUTION STORAGE Origination : tahap pengumpulan data (pencatatan) Input : tahap pemasukkan data ke dalam komputer lewat alat input Processing : tahap pengolahan data yang sudah dimasukkan oleh alat proses Output : tahap penghasil output dari hasil pengolahan data ke alat output Distribution : tahap penyebaran output ke pihak yang membutuhkan informasi Storage : tahap perekaman hasil pengolahan ke simpanan luar. Peng. Tek. Sistem Informasi - A

  10. JENIS KOMPUTERMATERI KE-2 Peng. Tek. Sistem Informasi - A

  11. JENIS KOMPUTER Berdasarkan Data yang Diolah Berdasarkan Ukurannya Berdasarkan Penggunaannya Special Purpose Computer Mainframe Analog Computer Minicomputer Digital Computer General Purpose Computer Hybrid Computer Microcomputer Peng. Tek. Sistem Informasi - A

  12. ELEMEN DASAR SISTEM KOMPUTER MATERI KE-3 Peng. Tek. Sistem Informasi - A

  13. SISTEM KOMPUTER Jaringan dari elemen-elemen yg saling berhubungan, membentuk satu kesatuan untuk melaksanakan suatu tujuan pokok • HARDWARE Peralatan dari sistem komputer yang secara fisik terlihat dan terjamah • SOFTWARE Program yang berisi perintah untuk melakukan pengolaahan data • BRAINWARE Manusia yang terlibat dalam mengoperasikan serta mengatur sistem komputer Peng. Tek. Sistem Informasi - A

  14. PENGENALAN HARDWARE Komponen Pokok Hardware Komputer : CCU INPUT MEMORY OUTPUT CCU • Alat Input • Alat Proses • Alat Penyimpanan • Alat Output • Alat Komunikasi 5 1 3 4 5 2 ALU Gambar Konfigurasi Komputer CU CPU Peng. Tek. Sistem Informasi - A

  15. PERANGKAT INPUT DAN OUTPUT MATERI KE-4 Peng. Tek. Sistem Informasi - A

  16. ALAT INPUT • Point of sale • Teleprinter Terminal • Financial Transaction • Terminal Alat Input Langsung • MICR • OCR • OMR • Voice • Recognition • Pointing Device • Touch Screen • Light Pen Alat Input Tidak Langsung • Punch Card • Pita Magnetic • Disk Magnetic Peng. Tek. Sistem Informasi - A

  17. ALAT OUTPUT DOT MATRIK PRINTER IMPACK PRINTER DAISY WHEEL PRINTER PRINTER HARDCOPY DEVICE THIMBLE PRINTER PLOTTER COMPUTER OUTPUT TO MICROFILM CHAIN PRINTER BAND PRINTER VIDEO DISPLAY DRUM PRINTER SOFTCOPY DEVICE FLAT PANEL THERMAL PRINTER NON-IMPACT PRINTER LASER PRINTER SPEAKER DISK DRIVE DRIVE DEVICE THERMAL TRANSFER INKJET PRINTER TAPE DRIVE ELECTROSTATISTIC PRINTER Peng. Tek. Sistem Informasi - A

  18. CONTOH MACAM-MACAM ALAT OUTPUT • MACAM-MACAM KELUARAN : • Tulisan • Image / gambar • Suara • Bentuk lain yang dapat dibaca komputer Peng. Tek. Sistem Informasi - A

  19. MEMORI DAN MEDIA PENYIMPANANMATERI KE-5 Peng. Tek. Sistem Informasi - A

  20. ALAT PENYIMPANAN MAIN MEMORY Dipergunakan untuk menyimpan instruksi dan data yang akan diproses dan dari hasil pengolahan REGISTER Dipergunakan untuk menyimpan instruksi dan data yang sedang diproses EXTERNAL MEMORY Dipergunakan untuk menyimpan program dan data secara permanen ( simpanan luar ) Peng. Tek. Sistem Informasi - A

  21. Main Memory / Main Storage / Internal Memory / Internal Storage / Primary Storage / Temporary Storage / Immediate Access Storage • Merupakan tempat penyimpanan terbesar dalam komputer • Ukuran dari Main Memory ditunjukkan oleh satuan terkecilnya yakni Byte • Kilo Byte ( KB ) = 1024 Byte • Mega Byte ( MB ) = 1024 KB • Giga Byte ( GB ) = 1024 MB • Terra Byte • 1 Byte memory terdiri dari 8 Bit ( Binary Digit ), dimana setiap digit diwakili oleh • digit 1 atau 0, sehingga membentuk kode pada lokasi memory ( address ) • Sistem pengkodeannya dapat berbentuk BCD, SBCDIC, EBCDIC, atau kode ASCII Peng. Tek. Sistem Informasi - A

  22. Alat Pemroses CPU CU Register Alat Input ALU Alat Output Main Memory RAM ROM Main Memory terdiri dari RAM dan ROM Peng. Tek. Sistem Informasi - A

  23. RAM ( Random Acces Memory ) merupakan memory yang dapat diisi • dan diambil isinya oleh programmer. • Struktur RAM : • Input Storage ; untuk menampung input yang dimasukkan oleh alat input • 2. Program Storage ; untuk menyimpan semua instruksi program yang akan diproses • Working Storage ; untuk menyimpan data yang akan diolah dan dari hasil proses • Output Storage ; untuk menampung hasil akhir dari pengolahan data yang akan • ditampilkan ke alat output. • RAM memiliki kemampuan untuk melakukan pengecekan dari data yang • disimpannya, disebut dengan istilah PARITY CHECK • EVEN PARITY CHECK ODD PARITY CHECK • ( Jumlah bit 1 harus genap ) ( Jumlah bit 1 harus ganjil ) • ROM ( Read Only Memory ) merupakan memory yang hanya dapat • dibaca saja. Peng. Tek. Sistem Informasi - A

  24. REGISTER • Merupakan simpanan kecil yang memiliki kecepatan tinggi • ( 5 sampai 10 kali kecepatan main memory) • Digunakan untuk menyimpan instruksi dan data yang sedang diproses oleh CPU • ( instruksi lain yang menunggu giliran disimpan di main memory ) • Terbagi atas : • 1. Instruction Register ( IR ) atau Program Register yang digunakan untuk • menyimpan instruksi yang sedang diproses • 2. Program Counter ( PC ) atau Control Counter / Instruction Counter adalah • register yang digunakan untuk menyimpan alamat ( address ) lokasi dari main • memory yang berisi instruksi yang sedang diproses. • Register yang berhubungan dengan data yang sedang diproses disebut General • Purpose. Register memiliki kegunaan sebagai Operand Register ( untuk • menampung data atau operand yang sedang diolah ) & sebagai Accumulator ( untuk • menyimpan hasil dari operasi aritmatika dan logika yang dilakukan ALU ). Peng. Tek. Sistem Informasi - A

  25. Sebagai tambahan dari Register, beberapa CPU menggunakan suatu Cache Memory / Scratch-pad Memory / High-speed buffer / Buffer Memory dengan tujuan agar kerja dari CPU lebih efisien dan dapat mengurangi waktu yang terbuang. MAIN MEMORY C P U CACHE MEMORY Peng. Tek. Sistem Informasi - A

  26. EXTERNAL MEMORY MICRO DISK SASD DASD MINI DISK MAGNETIC DISK REMOVABLE DISK ( DISK PACK ) PUNCH CARD HARD CARD HARD DISK PAPER TAPE FIXED DISK (WINCHESTER DISK) MAGNETIC TAPE TAPE STRIP CATRIDGE DISK CARTRIDGE REEL TO REEL OPTICAL DISK CARTRIDGE TAPE MAGNETIC DRUM CASSETTE MEGNETIC DUBBLE MEMORY Peng. Tek. Sistem Informasi - A

  27. REPRESENTASI DAN ALUR PEMROSESAN DATAMATERI KE-6 Peng. Tek. Sistem Informasi - A

  28. ALAT PEMROSES • Tugas Arithmetic Logic Unit • Melakukan semua perhitungan aritmatika yang terjadi sesuai instruksi program • Melakukan pengambilan keputusan dari operasi logika sesuai dengan instruksi program C P U ( Central Processing Unit ) Tempat pemrosesan instruksi- instruksi program A L U • Tugas Control Unit • Mengatur & mengendalikan alat I/O • Mengambil instruksi dari main memory • Mengambil data dari main memory jika diperlukan oleh proses • Mengirim instruksi ke ALU bila ada perhitungan arithmatika/perbandingan logika serta mengawasi kerja ALU • Menyimpan hasil proses ke main memory C U Peng. Tek. Sistem Informasi - A

  29. Dear, mahasiswa 1KA06 & 1KA10Berikut saya kirimkan materi PTSI-A untuk pertemuan pertama hingga keenam.Tugas untuk Senin depan, tgl 28 Oktober 2013:1. Pada slide no.8 (Siklus Pengolahan Data), berikan 3 contoh pengolahan data menjadi informasi!2. Dari soal no.1 di atas, jelaskan pengembangan siklus pengolahan data sesuai alur pada slide no.9!3. Carilah gambar 5 alat input (input device) dan 5 alat output (output device)!4. Jelaskan perbedaan antara RAM dan ROM!Tugas diketik rapi dan dikerjakan secara berkelompok.Untuk presentasi di depan kelas, akan dipilih secara acak. Peng. Tek. Sistem Informasi - A

  30. Perbedaan RAM (Random Access Memory) dan ROM (Read Only Memory) RAM: bentuk penyimpanan data yang bisa di akses secara acak (random) setiap saat di dalam urutan dan lokasi apapun. RAM umumnya dalam besaran Megabyte dan Gigabyte dengan kecepatan yang diukur dalam nanodetik dan chip dari RAM dapat membaca data, lebih cepat dibandingkan dengan ROM. ROM : Memori yang mempunyai jenis yang hanya bisa dibaca, tidak bisa diisi atau ditulisi data. Perbedaan RAM dan ROM : Jika ROM tidak bisa diisi, dan ditulisi data suatu waktu, mengisi data memerlukan proses khusus dan biasanya ROM diisi oleh pabrik yang membuatnya. Berbeda dengan RAM yang bisa diisi dan ditulisi data kapan saja. Lalu kemudian perbedaan lainnya adalah isi ROM (informasi, data, program) tidak mudah hilang dan bersifat permanen, tidak mudah hilang saat komputer dimatikan atau mendadak mati. Sedangkan isi RAM akan mudah hilang apalagi disaat komputer mendadak mati atau dimatikan. Peng. Tek. Sistem Informasi - A

  31. 5 gambar input 5 gambar output : Peng. Tek. Sistem Informasi - A

  32. Contoh siklus pengolahan data • Origination :proses ini adalah mengumpulkan beberapa data kemudian dicatat kembali ke dalam file tertentu • Input • Prosese ini adalah hampir sama seperti yang di atas akan tetapi disini ada perbedaan jika proses origination dicatat pada input sebaliknya maka file dijadikan satu lalu dimasukkan ke dalam komputer dan akan di proses ke tahap yang berikutnya. • Contoh disini adalah proses terjadinya penerimaan data penduduk yang sudah dicatat kemudian di ketik ulang lalu akan disimpan lagi ke dalam komputer • Processing • Proses ini dikerjakan setelah semua data terkumpul kemudian data yang sudah dibuat akan di sorting (dipilih) ulang kemudian tahap berikkutnya akan dipilih mana data yang yepat dan mana data yang slah. • Contoh disini adalah proses tanda tangan digital, foto penduduk yang nanti hasilnya akan berupa kartu elektronik. • Output • Proses ini adalah mengeluarkan data yersebut ke dalam bentuk yang berbeda contohnya bisa berupa kartu atau yang lainnya. • Contoh disini adalah proses pembuatan kartu elektronik penduduk yang biasanya membutuhkan proses yang lama dan panjang. Peng. Tek. Sistem Informasi - A

  33. Input Pencatatannilaimahasiswadidaftarnilai (buku/kertas data) Output Nilaiakhirmahasiswa. IP Processing Prosespengolahannilai • Origination : tahap pengumpulan data (pencatatan) . Pencatatan hasil presentasi, ujian dll ke dalam buku nilai. • Input : tahap pemasukkan data ke dalam komputer lewat alat input. Pemasukkan nilai-nilai yang telah dicatat ke dalam komputer. • Processing : tahap pengolahan data yang sudah dimasukkan oleh alat proses. Pengolahan nilai yang sudah dimasukkan oleh alat proses • Output : tahap penghasil output dari hasil pengolahan data ke alat output. Output berupa nilai akhir yang telah diproses(digabung menggunkan perhitungan) IP. • Distribution : tahap penyebaran output ke pihak yang membutuhkan informasi. Pemberian hasil nilai akhir dan IP kepada masing-masing mahasiswa. • Storage : tahap perekaman hasil pengolahan ke simpanan luar. Penyimpanan hasil nilai oleh pihak akademik di dalam memory komputer. Peng. Tek. Sistem Informasi - A

  34. Processing Prosespengolahan data penduduk Input Penginputan data penduduk Output Informasijumlahpenduduk (sensuspenduduk) • Origination : tahap pengumpulan data (pencatatan) . Pencatatan informasi mengenai jumlah keluarga dll. • Input : tahap pemasukkan data ke dalam komputer lewat alat input. Pemasukkan data penduduk yang telah dicatat ke dalam komputer. • Processing : tahap pengolahan data yang sudah dimasukkan oleh alat proses. Pengolahan data sensus yang sudah dimasukkan oleh alat proses • Output : tahap penghasil output dari hasil pengolahan data ke alat output. Output berupa data keseluruhan atau nilai pasti dari jumlah penduduk. • Distribution : tahap penyebaran output ke pihak yang membutuhkan informasi. Penyebaran informasi mengenai sensus penduduk ke media massa. • Storage : tahap perekaman hasil pengolahan ke simpanan luar. Penyimpanan hasil dari sensus penduduk didalam memory komputer. Peng. Tek. Sistem Informasi - A

  35. Processing Prosespengolahan data mahasiswa Input Penginputan data mahasiswa Output NPM danKartuTandaMahasiswa • Origination : tahap pengumpulan data (pencatatan) . Pengumpulan ijazah, SKHUN dan photocopy kartu identitas. • Input : tahap pemasukkan data ke dalam komputer lewat alat input. Pemasukkan data mahasiswa yang telah dikumpulkan ke dalam komputer. • Processing : tahap pengolahan data yang sudah dimasukkan oleh alat proses. Pengolahan data mahasiswa yang sudah dimasukkan oleh alat proses • Output : tahap penghasil output dari hasil pengolahan data ke alat output. Output berupa Nomer Pokok Mahasiswa (NPM) dan KTM. • Distribution : tahap penyebaran output ke pihak yang membutuhkan informasi. Pembagian KTM (Kartu Tanda Mahasiswa) dan pemberitahuan NPM yang berisi informasi setiap mahasiswa. • Storage : tahap perekaman hasil pengolahan ke simpanan luar. Penyimpanan data mahasiswa di dalam memory komputer, juga dalam server studentsite(Universitas Gunadarma). Peng. Tek. Sistem Informasi - A

  36. Pengembangan Siklus Pengolahan Data ORIGINATION INPUT PROCESSING OUTPUT DISTRIBUTION STORAGE Origination : tahap pengumpulan data (pencatatan) Input : tahap pemasukkan data ke dalam komputer lewat alat input Processing : tahap pengolahan data yang sudah dimasukkan oleh alat proses Output : tahap penghasil output dari hasil pengolahan data ke alat output Distribution : tahap penyebaran output ke pihak yang membutuhkan informasi Storage : tahap perekaman hasil pengolahan ke simpanan luar. Peng. Tek. Sistem Informasi - A
