Hydrostatick tlak

13. října 2012VY_32_INOVACE_170117_Hydrostaticky_tlak_DUM

HYDROSTATICKÝ TLAK

Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Mgr. Miroslava Víchová.

Obchodní akademie a Střední odborná škola logistická, Opava, příspěvková organizace.

Materiál byl vytvořen v rámci projektu OP VK 1.5 – EU peníze středním školám,

registrační číslo CZ.1.07/1.5.00/34.0809.


Hydrostatick tlak

Hydrostatický tlak

Čím je způsobeno, že kapalina z nádoby vytéká otvory v různé výšce pod jiným úhlem?

Kapalina vytéká z nádoby různě, protože v každé výšce je jiný tlak.

odpověď

dále


Hydrostatick tlak

Hydrostatický tlak

Z kterého otvoru vytéká voda pod největším tlakem?

Pod největším tlakem bude stříkat voda z nejnižšího otvoru. U nejnižšího otvoru je totiž tlak kapaliny nejvyšší.

odpověď

dále


Hydrostatick tlak

Hydrostatický tlak

  • V kapalině vyvolává tlak i vlastní tíha kapaliny. Na každou částici kapaliny působí tíhová síla. Výsledkem působení tíhových sil částic je tzv. hydrostatická tlaková síla.

  • Hydrostatická tlaková síla:

  • hydro – původně znamenalo vodu, dnes je chápáno v širším smyslu jako kapalina

  • statická – znamená, že tato síla působí na kapalinu v klidu

  • tlaková síla – síla, která způsobuje tlak

dále


Hydrostatick tlak

Hydrostatický tlak

Proč je u přehradní hráze vrstva zdiva nejsilnější u dna a směrem ke koruně hráze se zužuje?

Obr. 1

U dna přehrady je tlaková hydrostatická síla nejsilnější, podobně jako tlak.

odpověď

dále


Hydrostatick tlak

Hydrostatický tlak

  • Hydrostatická tlaková síla

  • značíme Fh

  • působí na dno i stěny nádoby

  • působí na tělesa ponořená v kapalině, její velikost můžeme odvodit ze vztahu pro gravitační sílu

  • a vztahu pro hustotu tělesa

  • → m = ρ . V V = S . h (podstava, výška)

  • h – výška (nebo hloubka)

  • S – plocha dna

  • ρ – hustota kapaliny

dále


Hydrostatick tlak

Hydrostatický tlak

  • Hydrostatická tlaková síla působící v kapalině závisí přímo úměrně na:

  • hustotě kapaliny

  • ploše dna nádoby

  • výšce kapaliny

  • gravitačním zrychlení

dále


Hydrostatick tlak

Hydrostatický tlak

Zkuste se pozorně podívat na nádoby se stejnou kapalinou na obrázku a řekněte, ve které nádobě působí u dna největší hydrostatická tlaková síla.

Hydrostatická tlaková síla je u dna všech nádob na obrázku stejná. Pozorováním nádob zjistíme, že všechny nádoby mají kapalinu o stejné hustotě a výšce, dále, že nádoby mají i stejnou plochu dna.

odpověď

dále


Hydrostatick tlak

Hydrostatický tlak

Velikost hydrostatické tlakové síly nezávisí na objemu kapaliny ani na tvaru nádoby. Tomuto překvapivému zjištění se říká „hydrostatické paradoxon“.

dále


Hydrostatick tlak

Hydrostatický tlak

  • Hydrostatický tlak

  • je vyvolán existencí hydrostatické tlakové síly

  • značíme ph

  • lze odvodit jeho velikost

  • Hydrostatický tlak závisí přímo úměrně na:

  • hustotě kapaliny

  • výšce kapaliny

  • Místa o stejném hydrostatickém tlaku se nazývají hladiny. Hladina o nulovém hydrostatickém tlaku se nazývá volná hladina a je na volném povrchu kapaliny.

dále


Hydrostatick tlak

Hydrostatický tlak

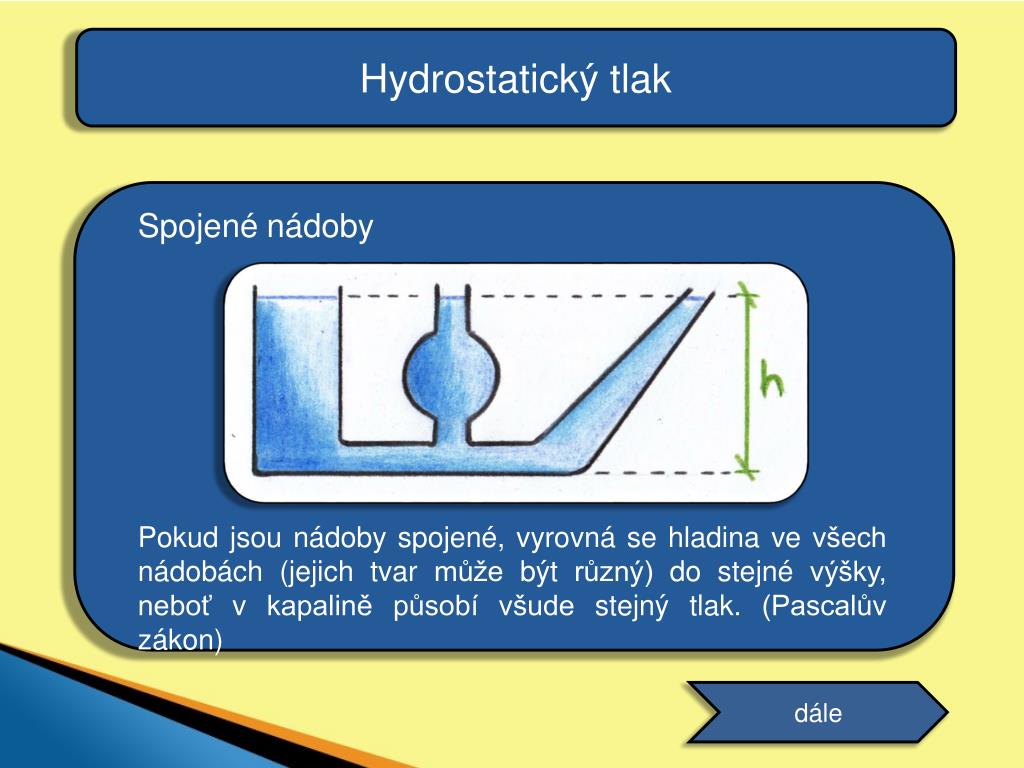

Spojené nádoby

Pokud jsou nádoby spojené, vyrovná se hladina ve všech nádobách (jejich tvar může být různý) do stejné výšky, neboť v kapalině působí všude stejný tlak. (Pascalův zákon)

dále


Hydrostatick tlak

Hydrostatický tlak

Napadne vás, kde se v praxi tohoto poznatku využívá?

Obr. 2

  • kropící konev

  • čajník

  • vodotrysk

  • odpadní sifon

  • hadicová váha

Obr. 4

odpověď

Obr. 3

dále


Hydrostatick tlak

Hydrostatický tlak

Využití spojených nádob

Plavební komory

Staví se v místech, kde je třeba na vodních cestách překonávat výškové rozdíly. Umožňují přejezd lodě např. z vyšší hladiny na nižší. Nádrže jsou odděleny vraty. S řekou je spojuje potrubí, kterým se připouští a odpouští voda.

Obr. 5

dále


Hydrostatick tlak

Hydrostatický tlak

  • Využití spojených nádob

  • U trubice

  • kapaliny se vzájemně nemísí

  • Hydrostatické tlaky na rozhraní kapalin jsou stejné:

  • Můžeme použít k určení hustoty neznámé kapaliny např. vzhledem k vodě.

konec


Pou it literatura

POUŽITÁ LITERATURA

ŠTOLL, Ivan. Fyzika pro netechnické obory SOŠ a SOU. Praha: Prometheus, 2003. ISBN 80-7196-223-6


Citace zdroj

CITACE ZDROJŮ

Obr. 1 MIKANO. File:Hoover Dam Nevada Luftaufnahme.jpg: WikimediaCommons [online]. 9 September 2004 [cit. 2012-10-13]. Dostupné pod licencí CreativeCommons z: http://upload.wikimedia.org/wikipedia/commons/d/d8/Hoover_Dam_Nevada_Luftaufnahme.jpg

Obr. 2 LEENDERS, Bas. Soubor:MetalwateringcansDec08.jpg: WikimediaCommons [online]. 27 December 2008 [cit. 2012-10-13]. Dostupné pod licencí CreativeCommons z: http://upload.wikimedia.org/wikipedia/commons/1/1b/MetalwateringcansDec08.jpg

Obr. 3 BD. Soubor:Schlauchwaage Schematik.png: WikimediaCommons [online]. 22 September 2004 [cit. 2012-10-13]. Dostupné pod licencí CreativeCommons z: http://upload.wikimedia.org/wikipedia/commons/f/f9/Schlauchwaage_Schematik.png

Obr. 4 MALÝ, Lukáš. Soubor:Zápachová uzávěrka.JPG: WikimediaCommons [online]. 8 August 2007 [cit. 2012-10-13]. Dostupné pod licencí CreativeCommons z: http://upload.wikimedia.org/wikipedia/commons/e/e3/Z%C3%A1pachov%C3%A1_uz%C3%A1v%C4%9Brka.JPG

Obr. 5 JOONASL. Soubor:Varistaipaleen kanava.jpg: WikimediaCommons [online]. 9 December 2005 [cit. 2012-10-13]. Dostupné pod licencí CreativeCommons z: http://upload.wikimedia.org/wikipedia/commons/c/c8/Varistaipaleen_kanava.jpg
