4 ddr3 sdram axi

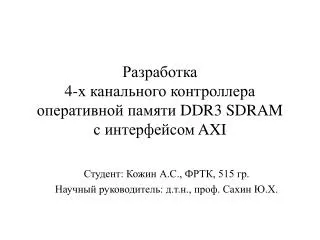

Разработка4-х канального контроллераоперативной памяти DDR3 SDRAMс интерфейсом AXI

Студент: Кожин А.С., ФРТК, 515 гр.

Научный руководитель: д.т.н., проф. Сахин Ю.Х.


Сравнение показателей пропускной способности памяти

в 2 раза

больше ядер

в 2 раза выше

частота ядра

в 2 раза выше

частота памяти

в 2 раза больше

каналов памяти

X

= 4 =

X


Постановка задачи пропускной способности памяти

  • Разработка 4-х канального контроллера оперативной памяти DDR3 SDRAM

  • Автономное тестирование

  • Предварительный синтез устройства


Основные требования пропускной способности памяти

  • Поддержка стандарта DDR3 SDRAM

  • Интерфейс с системой – AMBA AXI

  • Интерфейс с физическим уровнем – DFI

  • Поддержка нескольких частотных режимов

  • Масштабируемость


Структурная схема пропускной способности памяти

SysRegs – блок системных регистров

MC_top –4-х канальный контроллер памяти

MC_ch – независимый канал

PHY – покупной физический уровень


Ddr3 sdram
Поддержка стандарта пропускной способности памятиDDR3 SDRAM

  • Изменение длины пакетаданных “на лету”

  • Инициализация настроек памяти

  • Тайминг

  • Адресация и интерливинг

  • Калибровка памяти – исследуется

  • Режим энергосбережения (Self-Refresh) – исследуется


Amba axi
Интерфейс с системой пропускной способности памятиAMBA AXI

Преимущества:

  • Открытый стандарт

  • Простота и универсальность

  • Работа с устройством как с IP-блоком

    • Упрощает отладку и замену на поведенческую модель

  • Отсутствие критических путей

    • Буферизация команд

    • Отсутствие комбинационных петель

      Сложности адаптации:

  • Реализация буфера данных записи

  • Поддержка операции “Чтение-Модификация-Запись”


Интерфейс с системой пропускной способности памятиБуфер данных записи

Эльбрус-S, СБИС МП

Переход к AXI

  • Упрощение, двухпортовая блочная память

  • Масштабируемость числа каналов памяти

    • Свой для каждого канала

  • Устранение критических путей

    • Запись через AXI

    • Находится близко от ядра контроллера

  • Доступ к общему каналу данных записи через арбитр с круговым приоритетом

Один канал записи

  • Массив регистров

  • Общий для двух каналов

  • Сложность

  • Требует много ресурсов


Интерфейс с физическим уровнем пропускной способности памятиDFI

DFI (DDR PHY Interface):

  • Открытый стандарт, простота

  • Совместная разработка ARM, Intel,Samsung, Synopsys и др.

  • Частота контроллера в 2 раза ниже частоты памяти без потери производительности


Интерфейс с физическим уровнем пропускной способности памятиЦиклы команды

  • Две команды за такт контроллера памяти, значима только одна (в режиме 2T обе)

  • Указание о задержке команды на один такт памяти

  • Подстройка данных в самом физическом уровне с учетом загруженных параметров памяти


Интерфейс с физическим уровнем пропускной способности памятиФормирование команды

cmd-to-cmd

7 тактов DDR clock


Домены синхронизации пропускной способности памятиСтруктура


Домены синхронизации пропускной способности памятиПроблемы

  • Системный домен (System domain) –800/1000 МГц

  • Домен оперативной памяти (DDR domain) – 800, 666, 533, 400 МГц

  • Домен ядра контроллера (MC domain) – частота в 2 раза ниже частоты памяти


Домены синхронизации пропускной способности памятиМетки пересинхронизации

  • Схема разработана для СБИС МП

  • Учет положения фронта высокой частоты относительно фронта низкой частоты

  • Некратные фиксированные соотношения частот

  • Минимальная задержка передачи


Домены синхронизации пропускной способности памятиБлоки согласования

clabels – блок формирования меток

mc_int – интерфейсный модульс системой


Масштабируемость пропускной способности памяти

Оптимальная настройка контроллера с точки зрения производительности и синтеза.

Основные параметры:

  • Число каналов памяти

  • Размер буфера запросов и планировщика

  • Размер буфера данныхзаписи

Буфер запросов и планировщик


Синтез устройства пропускной способности памяти

  • Технология 40 nm, существенный вклад соединительных проводов в общую задержку

  • Синтез в топологическом режиме

  • Занимаемая площадь для различных конфигураций:


Результаты пропускной способности памяти

  • Разработано Verilog-описание контроллера памяти DDR3 SDRAM и механизмы его взаимодействия с системой

  • Проведено автономное тестирование

  • Выполнен синтез устройства с различными параметрами для нахождения оптимального соотношения производительности и используемых ресурсов

  • Минимальное время доступа в память 45 нс


Спасибо за внимание! пропускной способности памяти
