1 / 27

SWF － 07 可再分散乳胶粉的研制及应用

SWF － 07 可再分散乳胶粉的研制及应用. 聚合物单体的选择. --- 早期用于可再分散乳胶粉的聚合单体主要是醋酸乙烯。但由于醋酸乙烯属于热塑性树脂，而且聚合时加入了水溶性的聚乙烯醇作为乳化剂和保护胶体，因而其耐水性较差。而且聚醋酸乙烯均聚体不耐水泥强碱，会发生皂化而失去其粘结强度，从而失去耐水性，故不宜与水泥系统一起使用。 --- 为提高耐碱性，减慢乙酰基的皂化，引入了乙烯单体与醋酸乙烯共聚形成一种高支度化的无规共聚物，因而形成了乙烯基的非连续性，由此使主链柔软 , 从而可起到永久性内增塑作用。

laith-wynn
Download Presentation

SWF － 07 可再分散乳胶粉的研制及应用

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. SWF－07可再分散乳胶粉的研制及应用

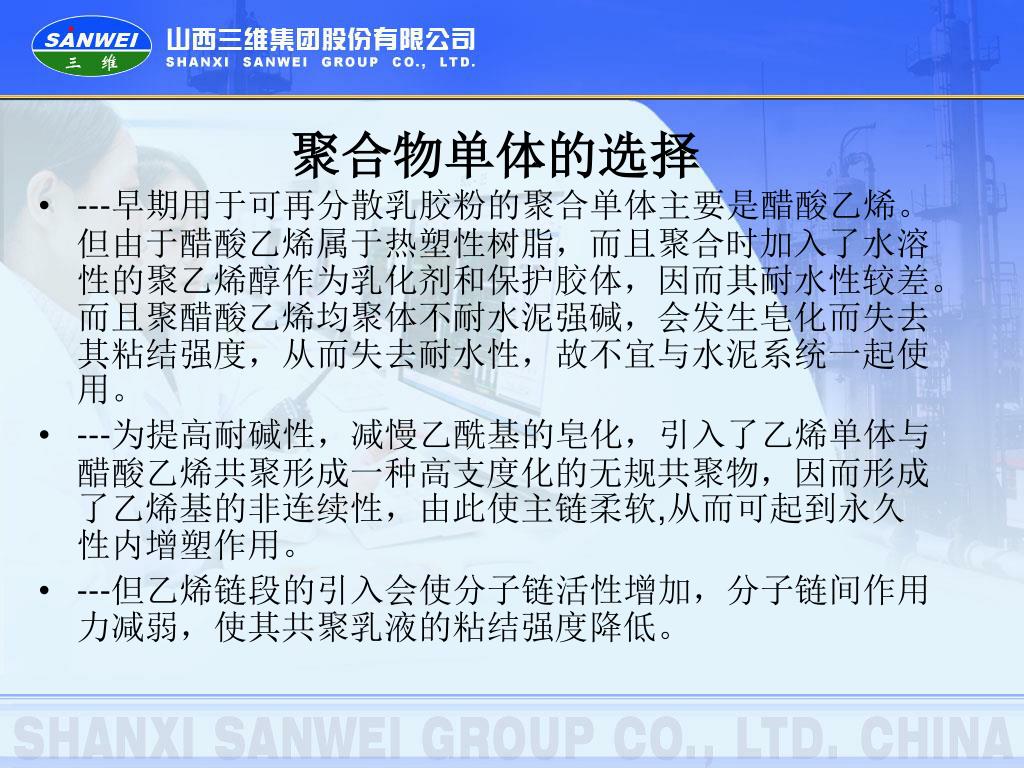

  2. 聚合物单体的选择 • ---早期用于可再分散乳胶粉的聚合单体主要是醋酸乙烯。但由于醋酸乙烯属于热塑性树脂，而且聚合时加入了水溶性的聚乙烯醇作为乳化剂和保护胶体，因而其耐水性较差。而且聚醋酸乙烯均聚体不耐水泥强碱，会发生皂化而失去其粘结强度，从而失去耐水性，故不宜与水泥系统一起使用。 • ---为提高耐碱性，减慢乙酰基的皂化，引入了乙烯单体与醋酸乙烯共聚形成一种高支度化的无规共聚物，因而形成了乙烯基的非连续性，由此使主链柔软,从而可起到永久性内增塑作用。 • ---但乙烯链段的引入会使分子链活性增加，分子链间作用力减弱，使其共聚乳液的粘结强度降低。

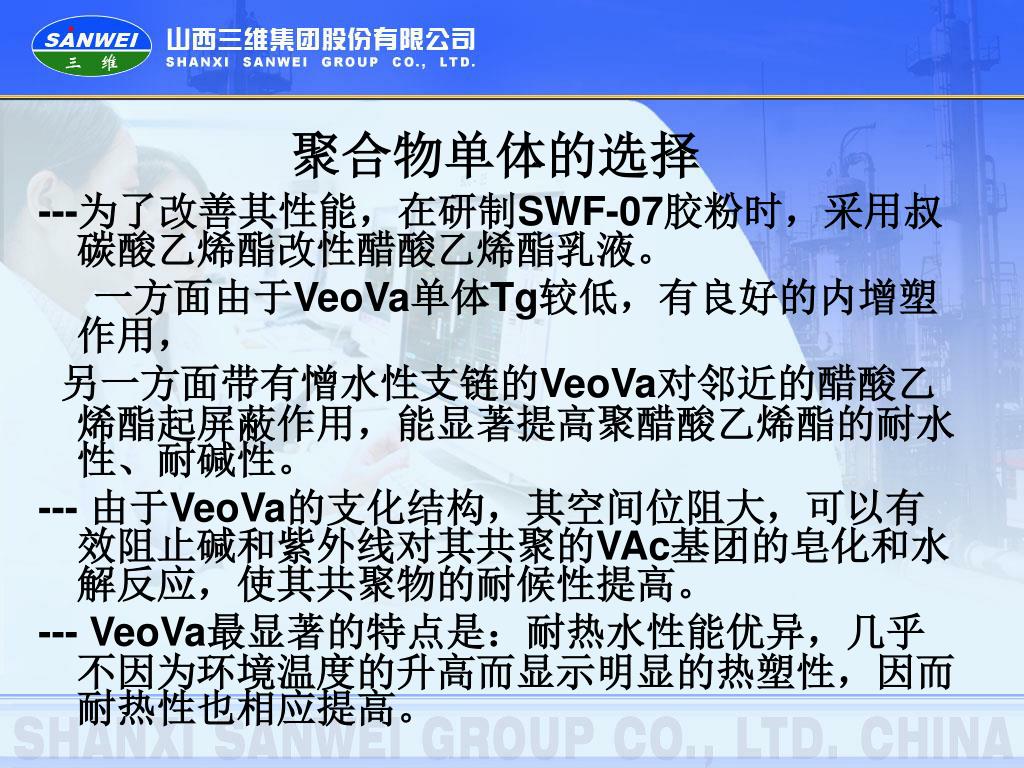

  3. 聚合物单体的选择 ---为了改善其性能，在研制SWF-07胶粉时，采用叔碳酸乙烯酯改性醋酸乙烯酯乳液。 一方面由于VeoVa单体Tg较低，有良好的内增塑作用， 另一方面带有憎水性支链的VeoVa对邻近的醋酸乙烯酯起屏蔽作用，能显著提高聚醋酸乙烯酯的耐水性、耐碱性。 --- 由于VeoVa的支化结构，其空间位阻大，可以有效阻止碱和紫外线对其共聚的VAc基团的皂化和水解反应，使其共聚物的耐候性提高。 --- VeoVa最显著的特点是：耐热水性能优异，几乎不因为环境温度的升高而显示明显的热塑性，因而耐热性也相应提高。

  4. 试 验 样 品 1＃样品为醋酸乙烯－乙烯类共聚物，2＃样品为醋酸乙烯－叔碳酸乙烯类共聚物，它们的玻璃化转变温度、最低成膜温度基本一致。 可再分散乳胶粉的基本参数

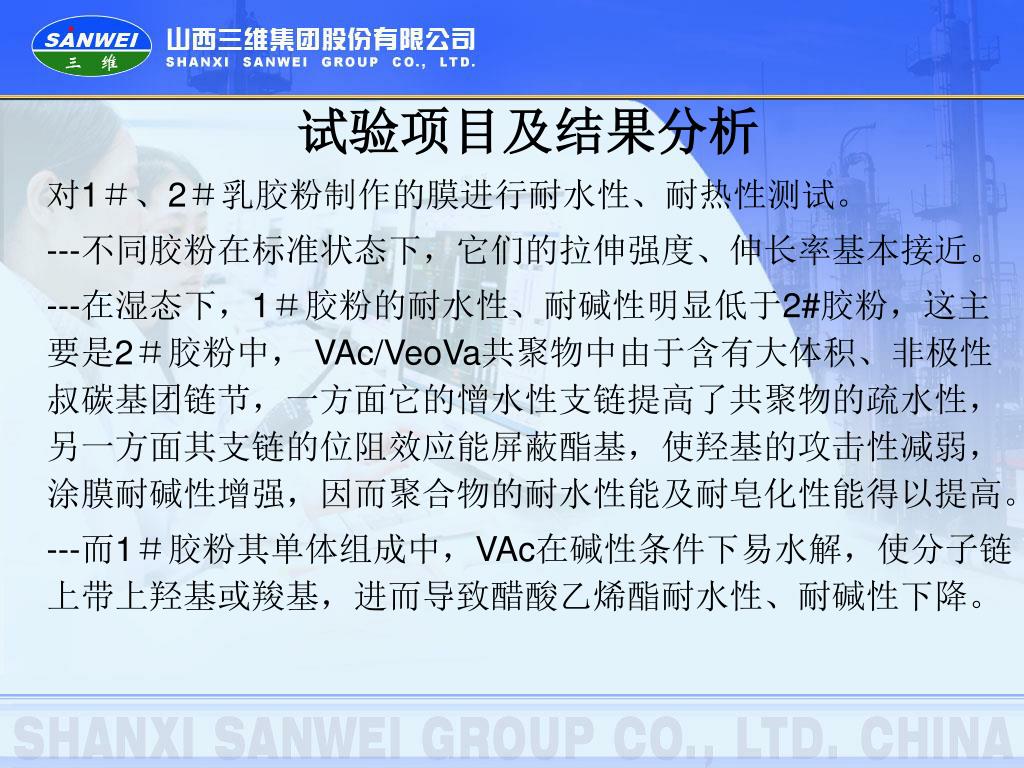

  5. 试验项目及结果分析 对1＃、2＃乳胶粉制作的膜进行耐水性、耐热性测试。 ---不同胶粉在标准状态下，它们的拉伸强度、伸长率基本接近。 ---在湿态下，1＃胶粉的耐水性、耐碱性明显低于2#胶粉，这主要是2＃胶粉中， VAc/VeoVa共聚物中由于含有大体积、非极性叔碳基团链节，一方面它的憎水性支链提高了共聚物的疏水性，另一方面其支链的位阻效应能屏蔽酯基，使羟基的攻击性减弱，涂膜耐碱性增强，因而聚合物的耐水性能及耐皂化性能得以提高。 ---而1＃胶粉其单体组成中，VAc在碱性条件下易水解，使分子链上带上羟基或羧基，进而导致醋酸乙烯酯耐水性、耐碱性下降。

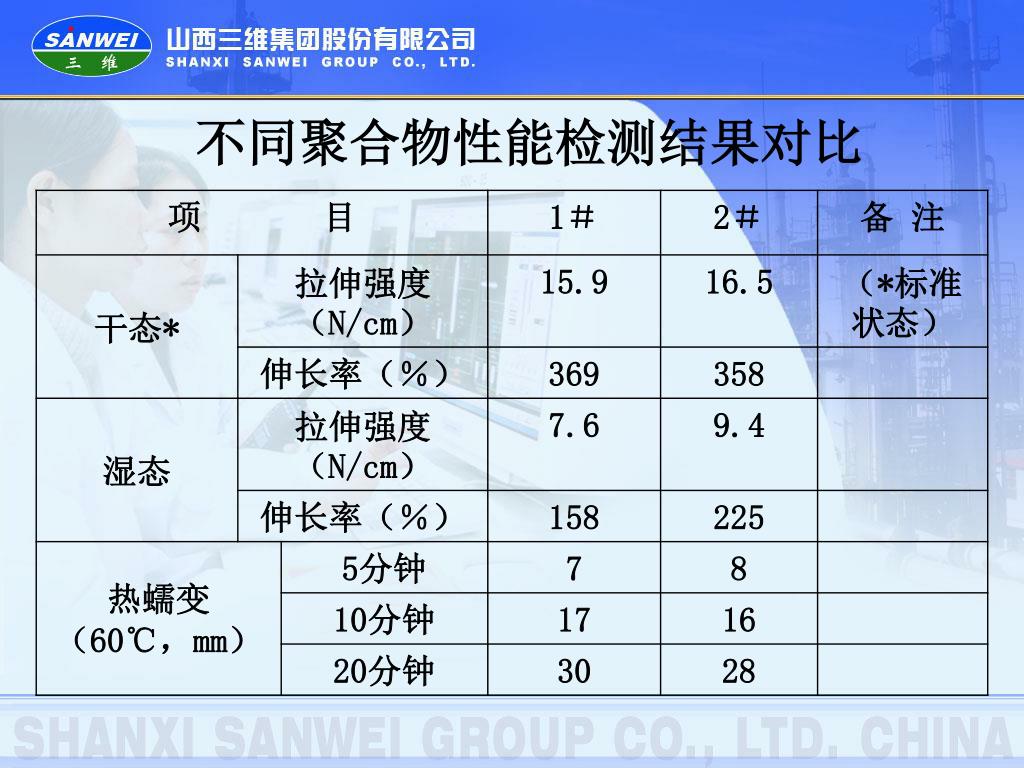

  6. 不同聚合物性能检测结果对比

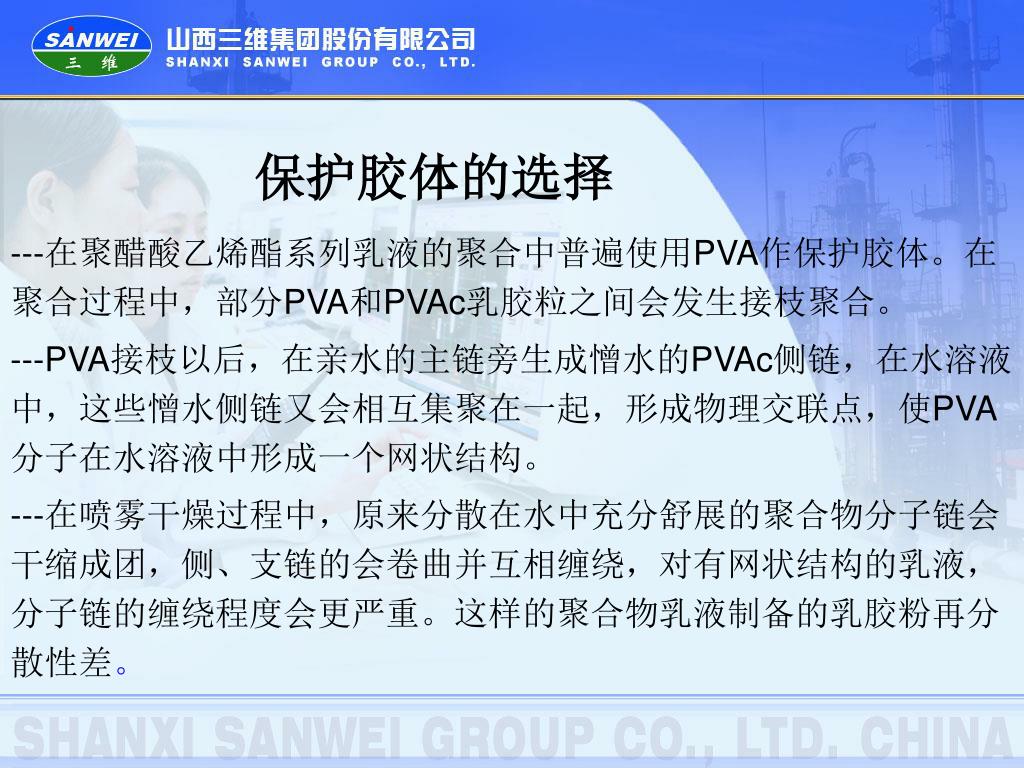

  7. 保护胶体的选择 ---在聚醋酸乙烯酯系列乳液的聚合中普遍使用PVA作保护胶体。在聚合过程中，部分PVA和PVAc乳胶粒之间会发生接枝聚合。 ---PVA接枝以后，在亲水的主链旁生成憎水的PVAc侧链，在水溶液中，这些憎水侧链又会相互集聚在一起，形成物理交联点，使PVA分子在水溶液中形成一个网状结构。 ---在喷雾干燥过程中，原来分散在水中充分舒展的聚合物分子链会干缩成团，侧、支链的会卷曲并互相缠绕，对有网状结构的乳液，分子链的缠绕程度会更严重。这样的聚合物乳液制备的乳胶粉再分散性差。

  8. 保护胶体的选择 --- PVA的聚合度越高，分子链越长，乳液中形成的网状结构越庞大，乳胶粉的可再分散性就越差。 ---同时，由于PVA含有大量的羟基，会降低可再分散乳胶粉最终成膜的耐水性和粘结性能。 ---因此，保护胶体的选择对胶粉的再分散性、耐水性有很大的影响。 ---为提高砂浆的耐水性，人们常采用加入添加剂的方法。因此在研制SWF-07胶粉时采用了乳液聚合中使用特殊保护胶体的技术方案。

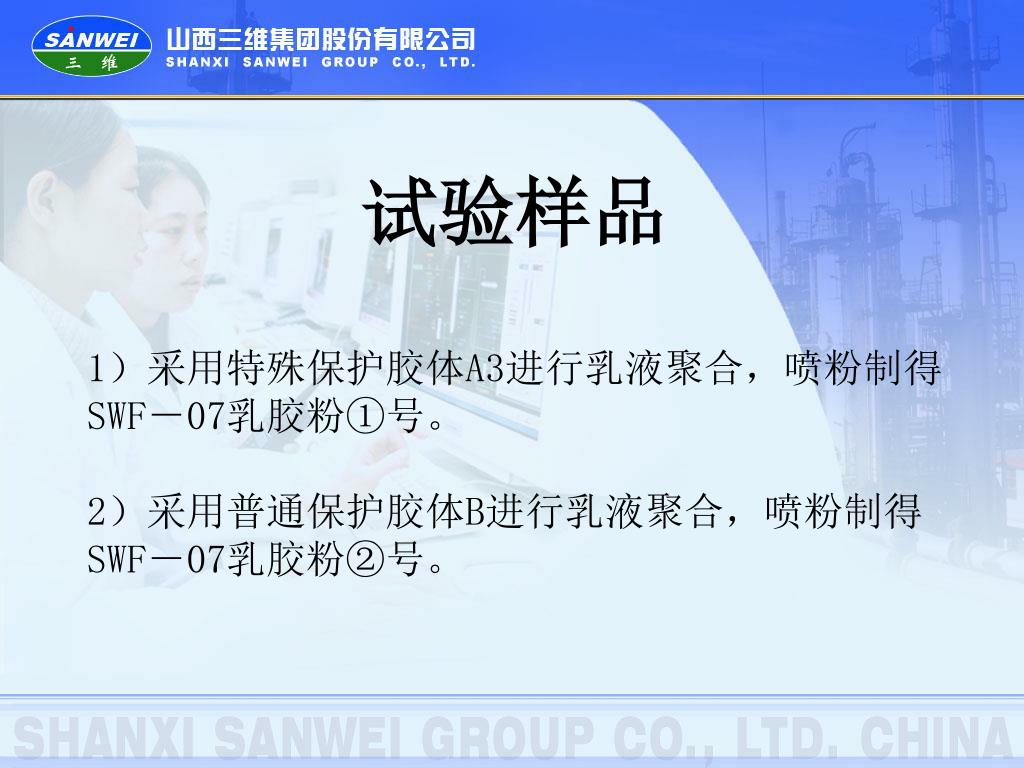

  9. 试验样品 1）采用特殊保护胶体A3进行乳液聚合，喷粉制得SWF－07乳胶粉①号。 2）采用普通保护胶体B进行乳液聚合，喷粉制得 SWF－07乳胶粉②号。

  10. 选用不同PVA的胶粉性能对比

  11. 采用特殊的保护胶体胶粉特点 1）采用特殊保护胶体A3进行乳液聚合，喷粉制得SWF－07胶粉再分散性，分散后粒径，分散后膜特性明显改善，为提高砂浆性能提供了必要条件。 2）采用特殊保护胶体A3进行乳液聚合，喷粉制得SWF－07胶粉其膜耐水性和其他力学性能有显著提高。

  12. SWF－07胶粉在瓷砖粘结剂 中的应用研究

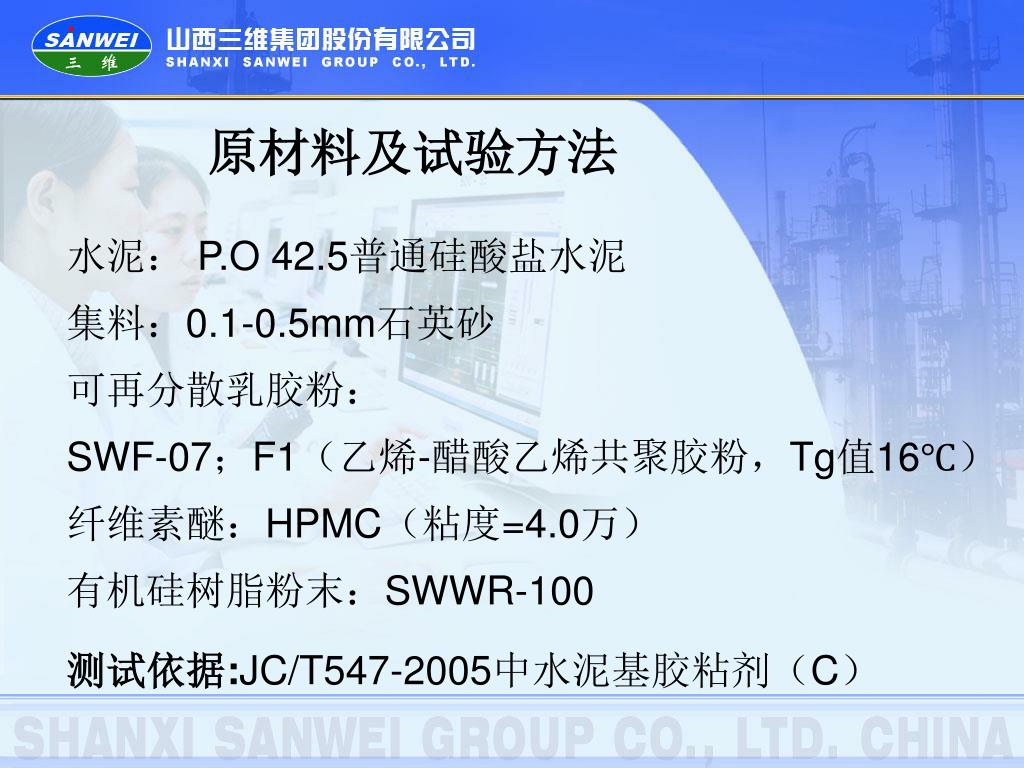

  13. 原材料及试验方法 水泥： P.O 42.5普通硅酸盐水泥 集料：0.1-0.5mm石英砂 可再分散乳胶粉： SWF-07；F1（乙烯-醋酸乙烯共聚胶粉，Tg值16℃） 纤维素醚：HPMC（粘度=4.0万） 有机硅树脂粉末：SWWR-100 测试依据:JC/T547-2005中水泥基胶粘剂（C）

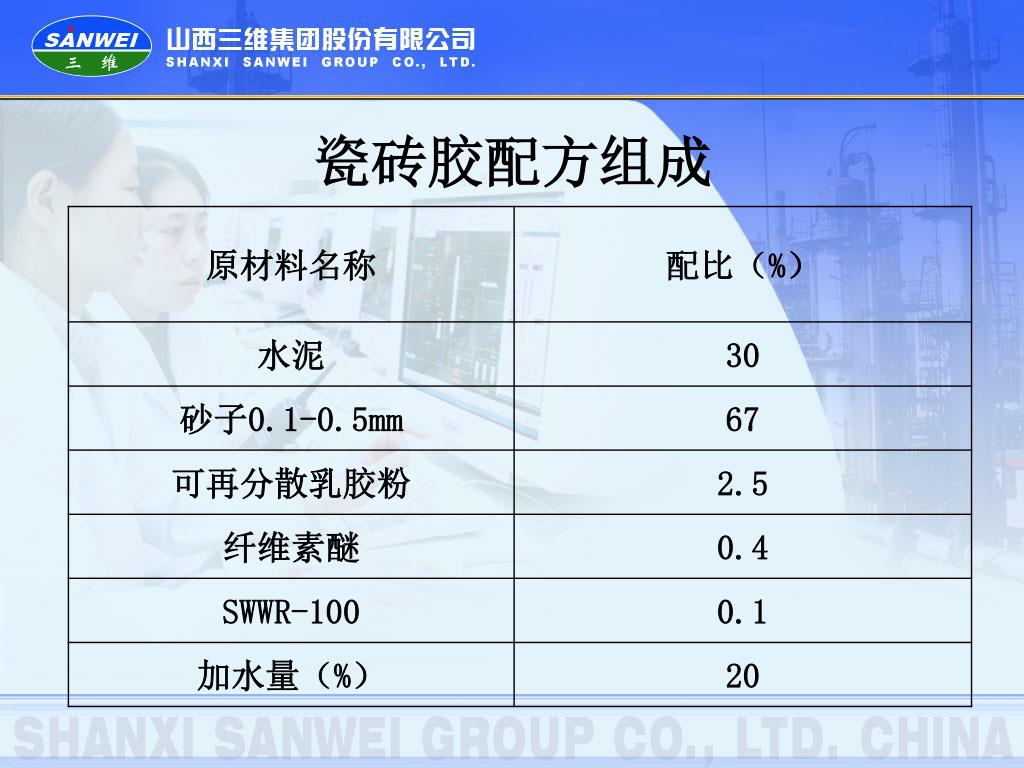

  14. 瓷砖胶配方组成

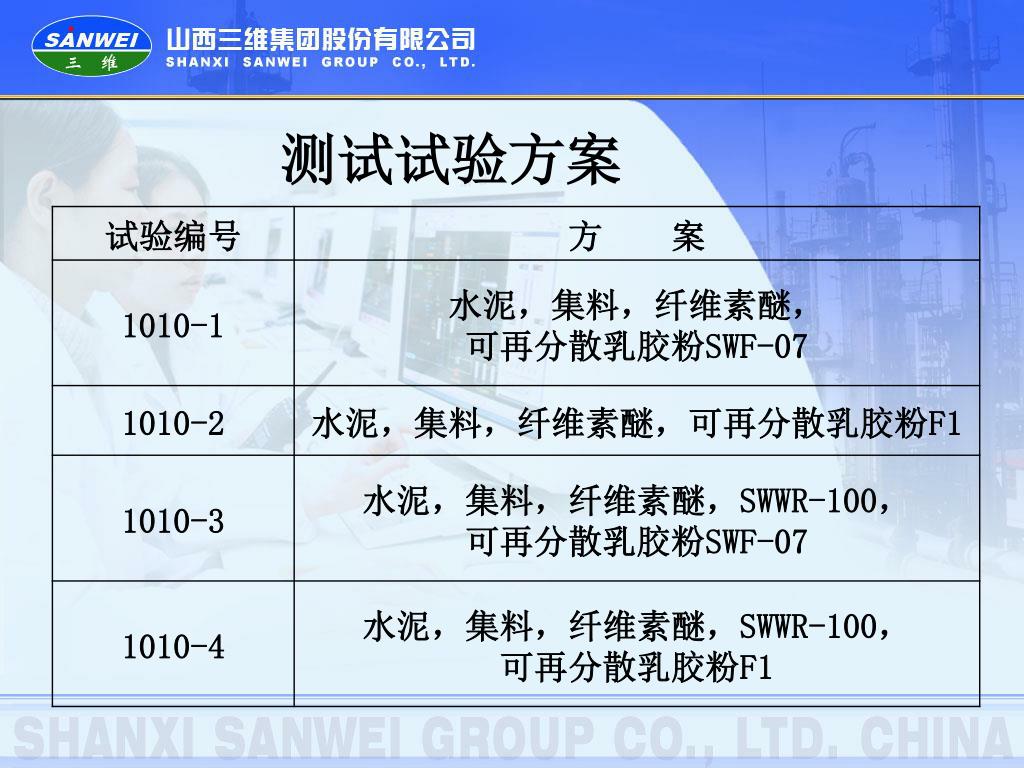

  15. 测试试验方案

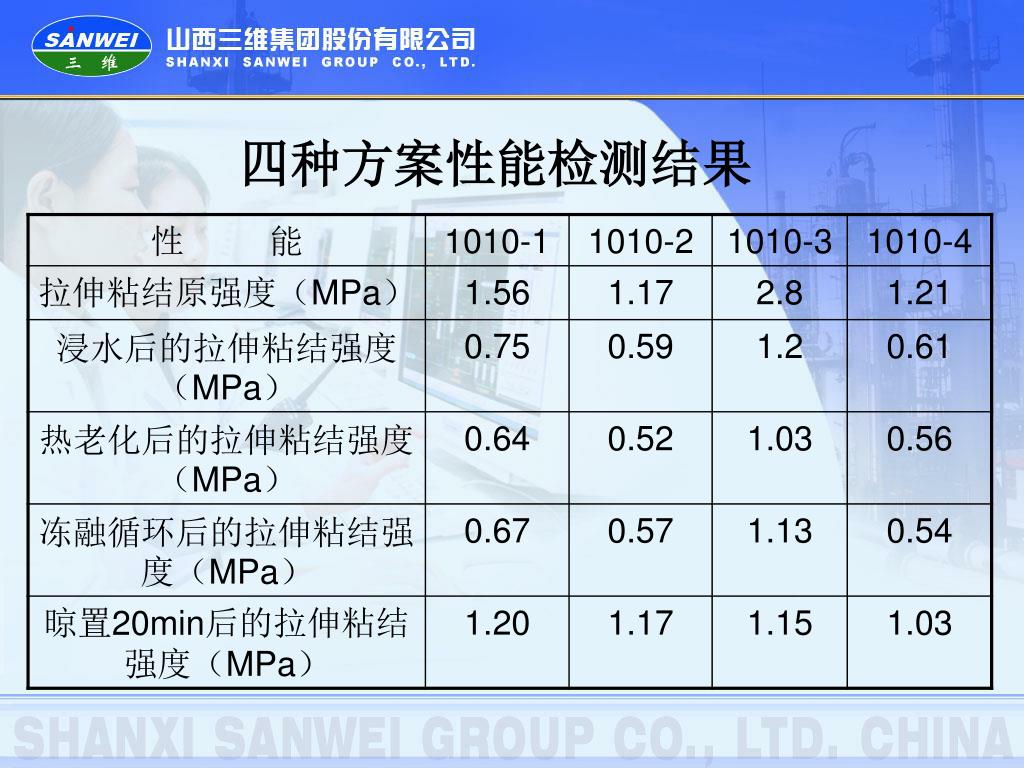

  16. 四种方案性能检测结果

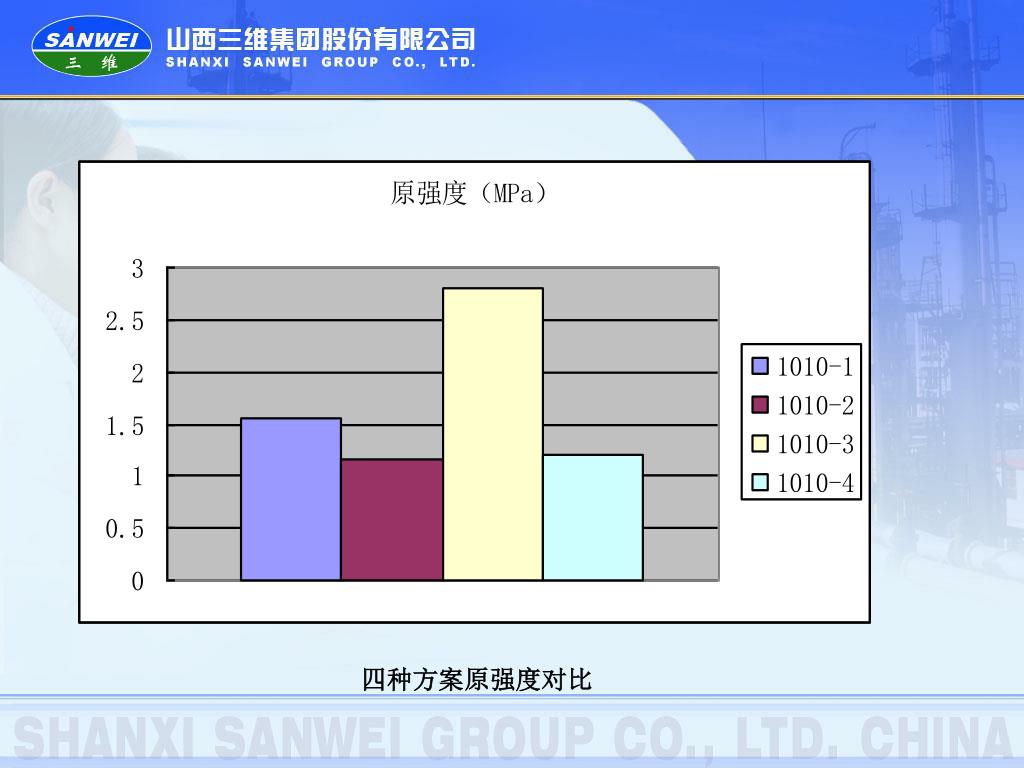

  17. 四种方案原强度对比

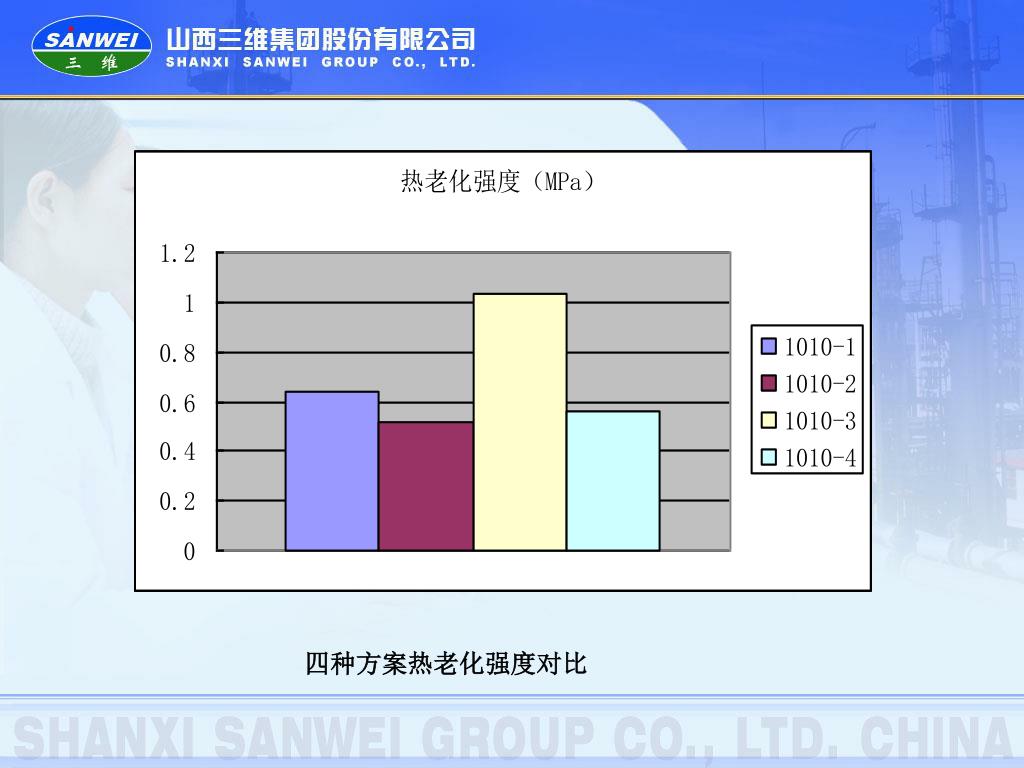

  18. 四种方案热老化强度对比

  19. 四种方案浸水强度对比

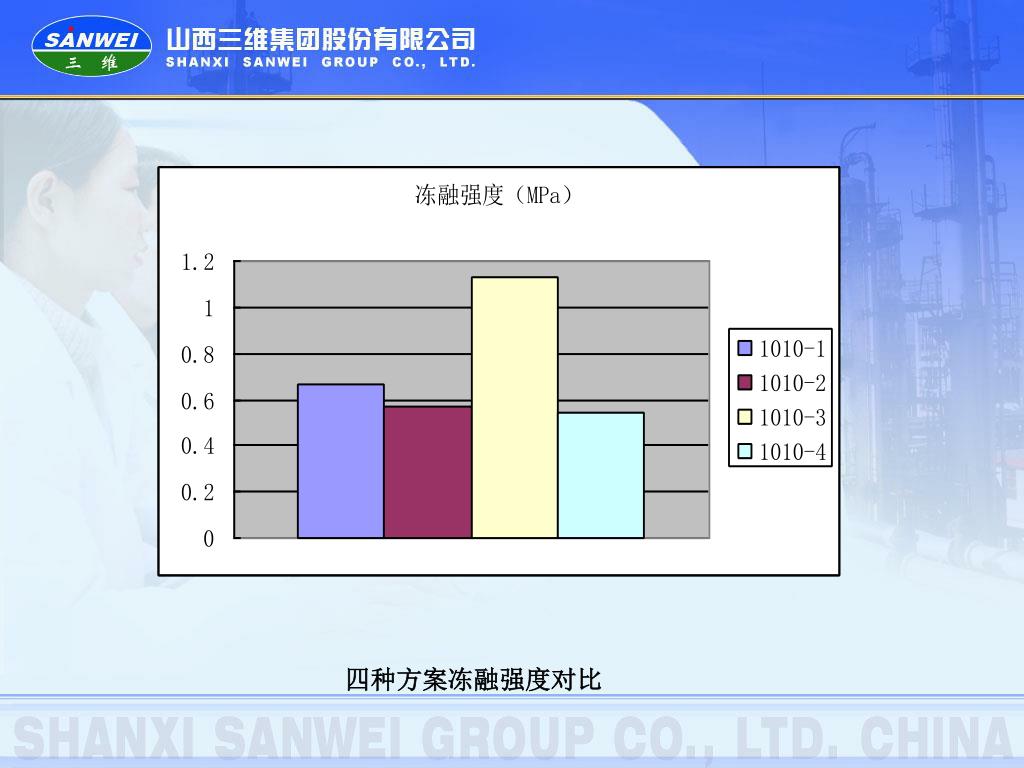

  20. 四种方案冻融强度对比

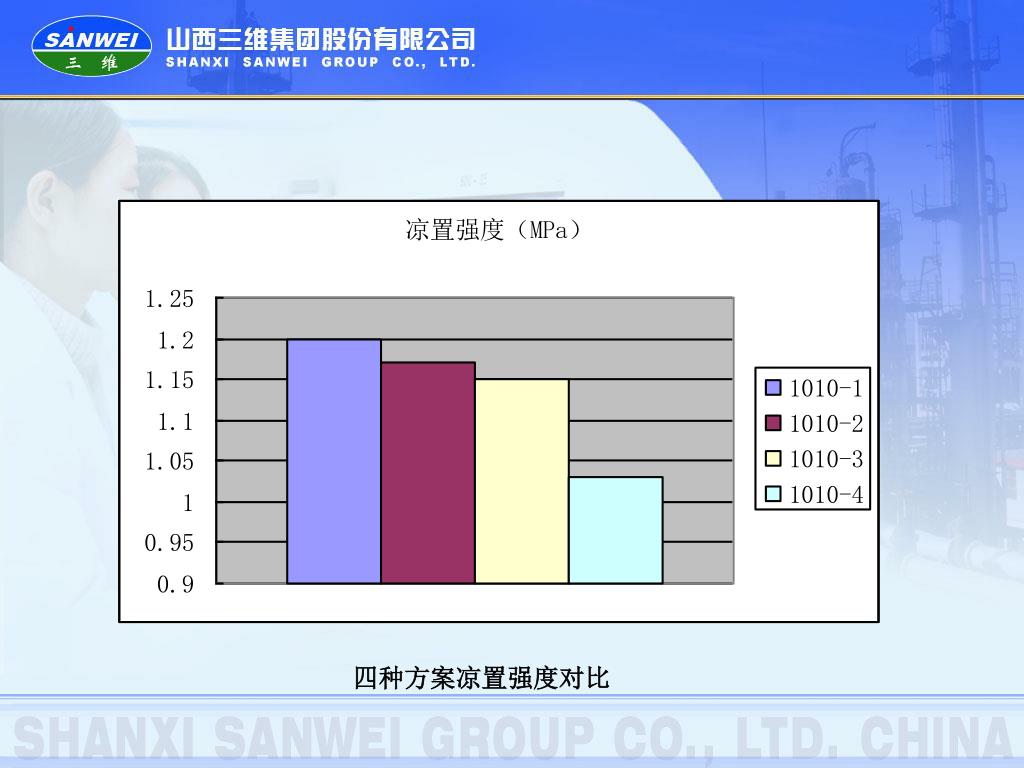

  21. 四种方案凉置强度对比

  22. SWWR100对砂浆性能的影响

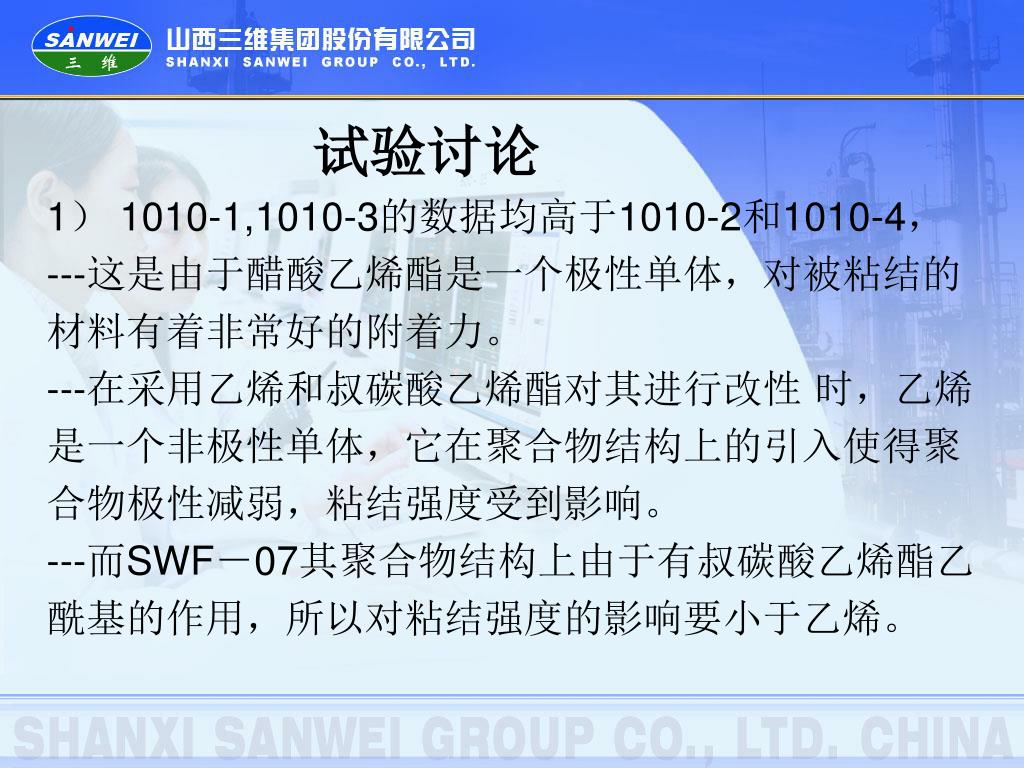

  23. 试验讨论 1） 1010-1,1010-3的数据均高于1010-2和1010-4， ---这是由于醋酸乙烯酯是一个极性单体，对被粘结的材料有着非常好的附着力。 ---在采用乙烯和叔碳酸乙烯酯对其进行改性 时，乙烯是一个非极性单体，它在聚合物结构上的引入使得聚合物极性减弱，粘结强度受到影响。 ---而SWF－07其聚合物结构上由于有叔碳酸乙烯酯乙酰基的作用，所以对粘结强度的影响要小于乙烯。

  24. 试验讨论 2） 1010-3的各项数据大幅高于1010-1，且达到了JC/T 547-2005中水泥基胶粘剂（C）C2级的标准. 3）1010-3原强度几乎是1010-1二倍，而1010-2和1010-4的数据基本接近。这说明采用SWF－07可再分散性乳胶粉和SWWR－100有机硅树脂粉末，能够产生非常好的协同效应，而采用乙烯改性的可再分散性乳胶粉这种效应并不明显。 4）1010-2和1010-4凉置后强度，低于1010-1，1010-3，是由于前者的凉置时间采用的是30分钟。

  25. 结 论 1、瓷砖粘结剂是无机材料之间的粘结，采用叔碳酸乙烯酯改性的SWF－07可再分散乳胶粉作为外加剂比用乙烯改性的可再分散乳胶粉更适合。 2、SWF－07胶粉用于瓷砖粘结剂中，掺量为2.5％时，可以符合C1标准。

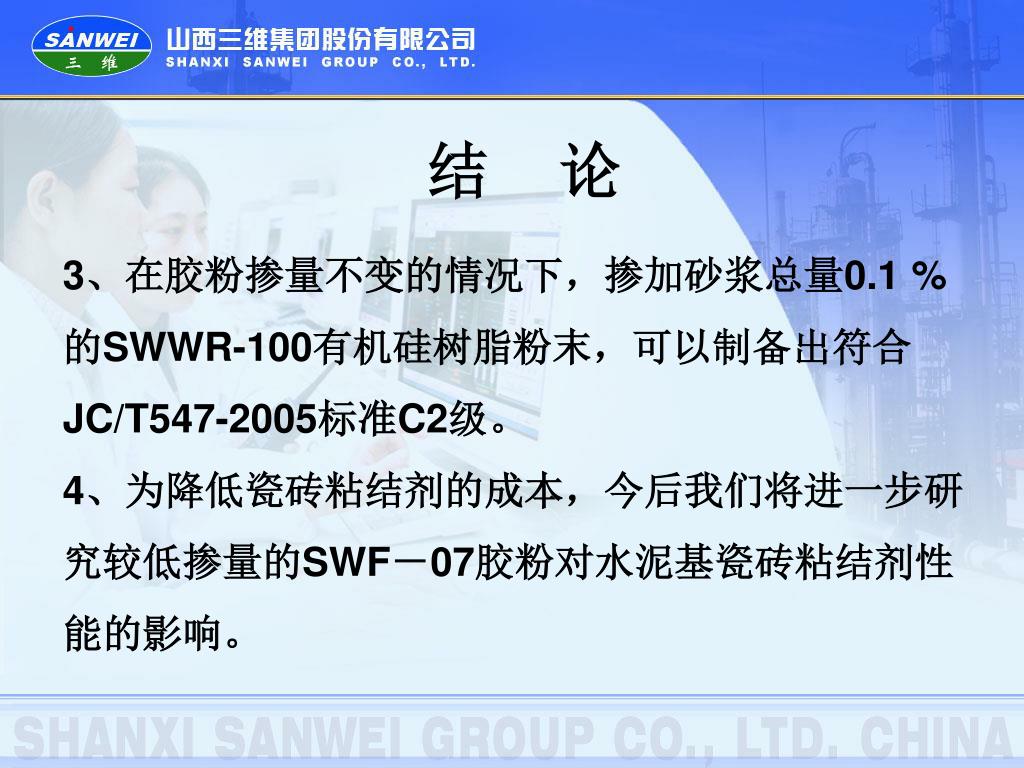

  26. 结 论 3、在胶粉掺量不变的情况下，掺加砂浆总量0.1 %的SWWR-100有机硅树脂粉末，可以制备出符合JC/T547-2005标准C2级。 4、为降低瓷砖粘结剂的成本，今后我们将进一步研究较低掺量的SWF－07胶粉对水泥基瓷砖粘结剂性能的影响。

More Related
