Presentation Transcript

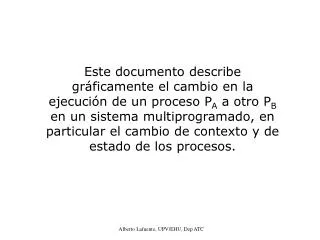

Este documento describe gráficamente el cambio en la ejecución de un proceso PA a otro PB en un sistema multiprogramado, en particular el cambio de contexto y de estado de los procesos.

Alberto Lafuente, UPV/EHU, Dep ATC


P ejecución de un proceso PA

  • Se está ejecutando PA.

Cola de ejecución

PB

SP

Pila de PA

Cola de preparados

CPU

Contexto

de PB

Pila de PB

PA

Alberto Lafuente, UPV/EHU, Dep ATC


P ejecución de un proceso PA

  • Se está ejecutando PA.

Cola de ejecución

PB

SP

Pila de PA

Cola de preparados

CPU

Pila de PB

PA

BA de la Rut.

de Atención

  • Se produce una interrupción (externa o trap).

Contexto

de PB

Alberto Lafuente, UPV/EHU, Dep ATC


BA de la Rut. ejecución de un proceso P

de Atención

PA

  • Se está ejecutando PA.

Contexto

de PA

Cola de ejecución

PB

SP

Pila de PA

Cola de preparados

CPU

Contexto

de PB

Pila de PB

PA

BA de la Rut.

de Atención

  • Se produce una interrupción (externa o trap).

  • Se salva el contexto de PA.

Alberto Lafuente, UPV/EHU, Dep ATC


BA de la Rut. ejecución de un proceso P

de Atención

PA

  • Se está ejecutando PA.

Contexto

de PA

Cola de ejecución

PB

SP

Pila de PA

Cola de preparados

CPU

Contexto

de PB

Una cola de bloqueados (por ejemplo)

Pila de PB

BA de la Rut.

de Atención

  • Se produce una interrupción (externa o trap).

  • Se salva el contexto de PA.

  • Cambio de estado de PA.

PA

Alberto Lafuente, UPV/EHU, Dep ATC


BA de la Rut. ejecución de un proceso P

de Atención

PA

  • Se está ejecutando PA.

Contexto

de PA

Cola de ejecución

PB

SP

Pila de PA

Cola de preparados

CPU

Contexto

de PB

Una cola de bloqueados (por ejemplo)

Pila de PB

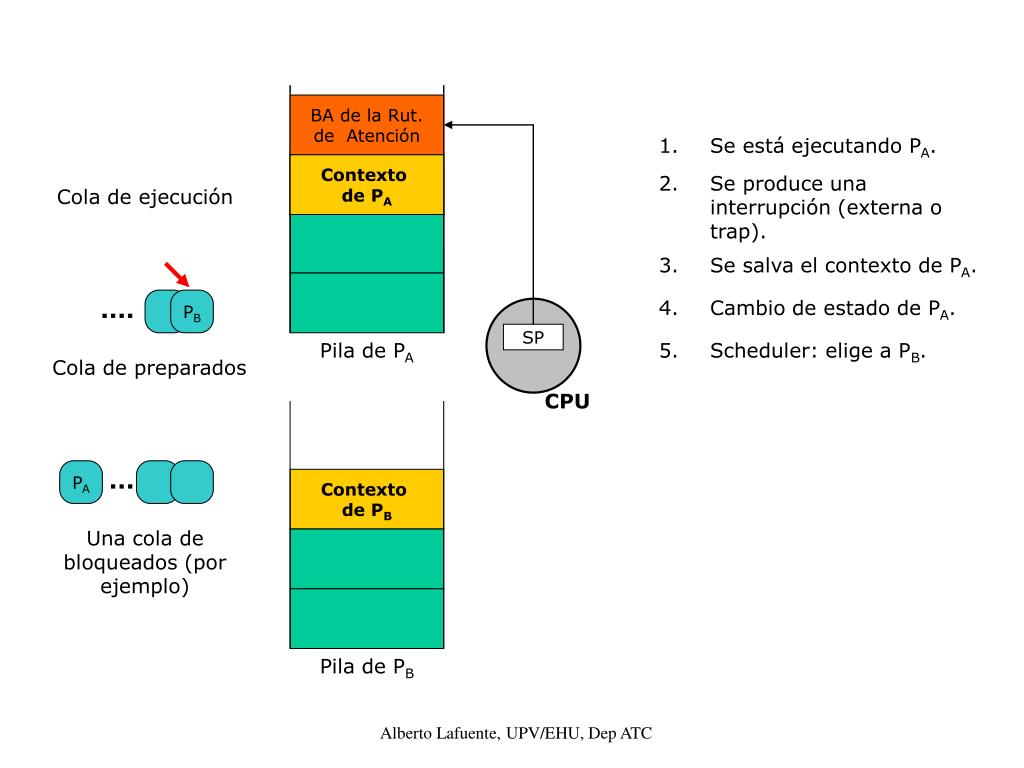

BA de la Rut.

de Atención

  • Se produce una interrupción (externa o trap).

  • Se salva el contexto de PA.

  • Cambio de estado de PA.

  • Scheduler: elige a PB.

PA

Alberto Lafuente, UPV/EHU, Dep ATC


BA de la Rut. ejecución de un proceso P

de Atención

PA

Contexto

de PA

Cola de ejecución

SP

Pila de PA

CPU

Una cola de bloqueados (por ejemplo)

Pila de PB

PB

  • Se está ejecutando PA.

BA de la Rut.

de Atención

  • Se produce una interrupción (externa o trap).

  • Se salva el contexto de PA.

  • Cambio de estado de PA.

  • Scheduler: elige a PB.

Cola de preparados

  • Cambio de estado de PB.

PA

Contexto

de PB

Alberto Lafuente, UPV/EHU, Dep ATC


BA de la Rut. ejecución de un proceso P

de Atención

PA

Contexto

de PA

Cola de ejecución

SP

Pila de PA

CPU

Una cola de bloqueados (por ejemplo)

Pila de PB

PB

  • Se está ejecutando PA.

BA de la Rut.

de Atención

  • Se produce una interrupción (externa o trap).

  • Se salva el contexto de PA.

  • Cambio de estado de PA.

  • Scheduler: elige a PB.

Cola de preparados

  • Cambio de estado de PB.

  • El PCB de PB contiene el estado de su SP.

PA

Contexto

de PB

Alberto Lafuente, UPV/EHU, Dep ATC


BA de la Rut. ejecución de un proceso P

de Atención

PA

Contexto

de PA

Cola de ejecución

SP

Pila de PA

CPU

Una cola de bloqueados (por ejemplo)

Pila de PB

PB

  • Se está ejecutando PA.

BA de la Rut.

de Atención

  • Se produce una interrupción (externa o trap).

  • Se salva el contexto de PA.

  • Cambio de estado de PA.

  • Scheduler: elige a PB.

Cola de preparados

  • Cambio de estado de PB.

  • Manipulación del Stack Pointer para retornar al bloque de activación de PB.

PA

Contexto

de PB

Alberto Lafuente, UPV/EHU, Dep ATC


BA de la Rut. ejecución de un proceso P

de Atención

PA

Contexto

de PA

Cola de ejecución

SP

Pila de PA

CPU

Una cola de bloqueados (por ejemplo)

Pila de PB

PB

  • Se está ejecutando PA.

BA de la Rut.

de Atención

  • Se produce una interrupción (externa o trap).

  • Se salva el contexto de PA.

  • Cambio de estado de PA.

  • Scheduler: elige a PB.

Cola de preparados

  • Cambio de estado de PB.

  • Manipulación del Stack Pointer para retornar al bloque de activación de PB.

PA

Contexto

de PB

  • Se carga el contexto de PB en la CPU.

Alberto Lafuente, UPV/EHU, Dep ATC

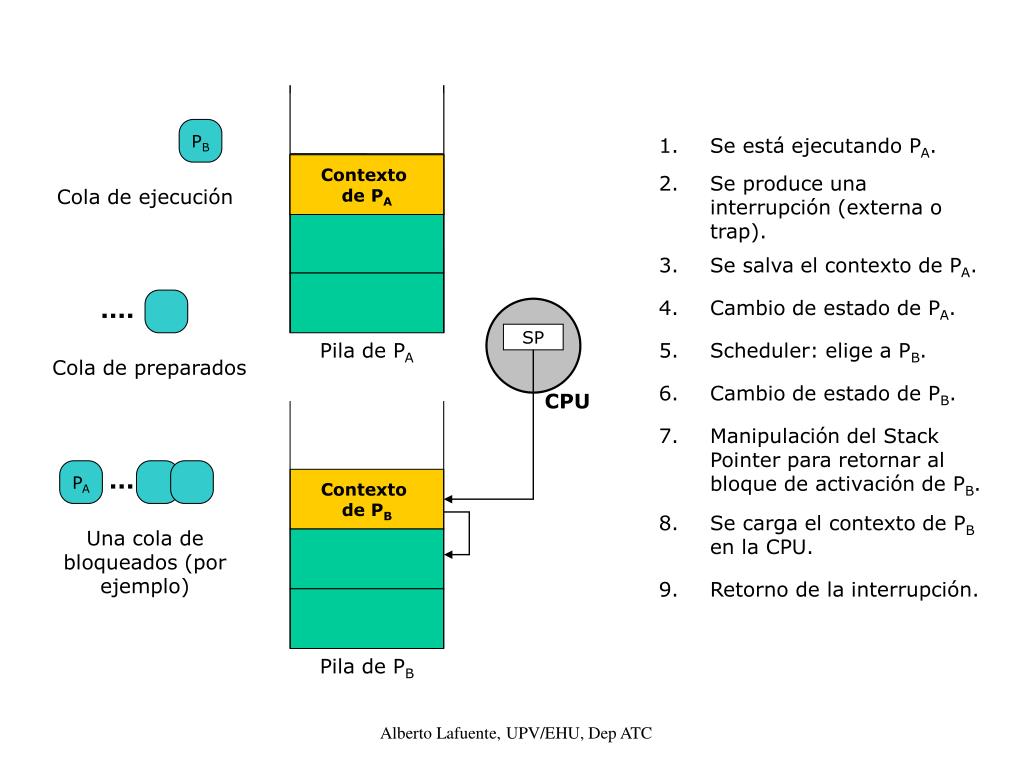

P ejecución de un proceso PA

Cola de ejecución

SP

Pila de PA

CPU

Una cola de bloqueados (por ejemplo)

Pila de PB

PB

  • Se está ejecutando PA.

BA de la Rut.

de Atención

Contexto

de PA

  • Se produce una interrupción (externa o trap).

  • Se salva el contexto de PA.

  • Cambio de estado de PA.

  • Scheduler: elige a PB.

Cola de preparados

  • Cambio de estado de PB.

  • Manipulación del Stack Pointer para retornar al bloque de activación de PB.

PA

Contexto

de PB

  • Se carga el contexto de PB en la CPU.

  • Retorno de la interrupción.

Alberto Lafuente, UPV/EHU, Dep ATC

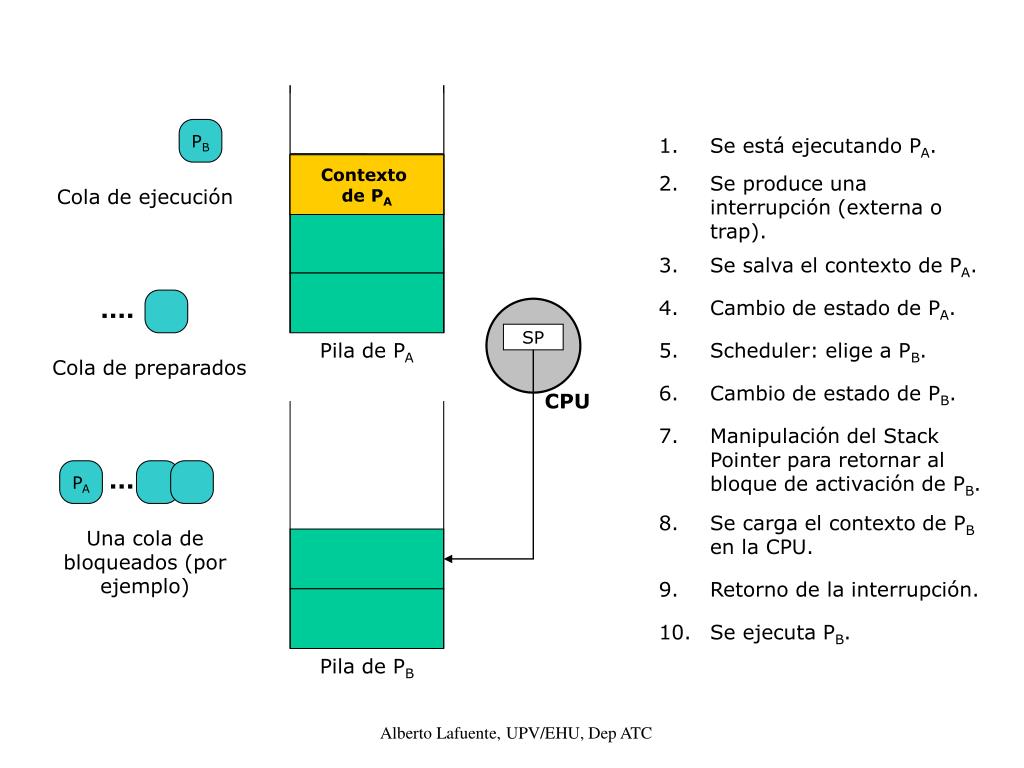

P ejecución de un proceso PA

Cola de ejecución

SP

Pila de PA

CPU

Una cola de bloqueados (por ejemplo)

Pila de PB

PB

  • Se está ejecutando PA.

BA de la Rut.

de Atención

Contexto

de PA

  • Se produce una interrupción (externa o trap).

  • Se salva el contexto de PA.

  • Cambio de estado de PA.

  • Scheduler: elige a PB.

Cola de preparados

  • Cambio de estado de PB.

  • Manipulación del Stack Pointer para retornar al bloque de activación de PB.

PA

  • Se carga el contexto de PB en la CPU.

  • Retorno de la interrupción.

  • Se ejecuta PB.

Alberto Lafuente, UPV/EHU, Dep ATC
