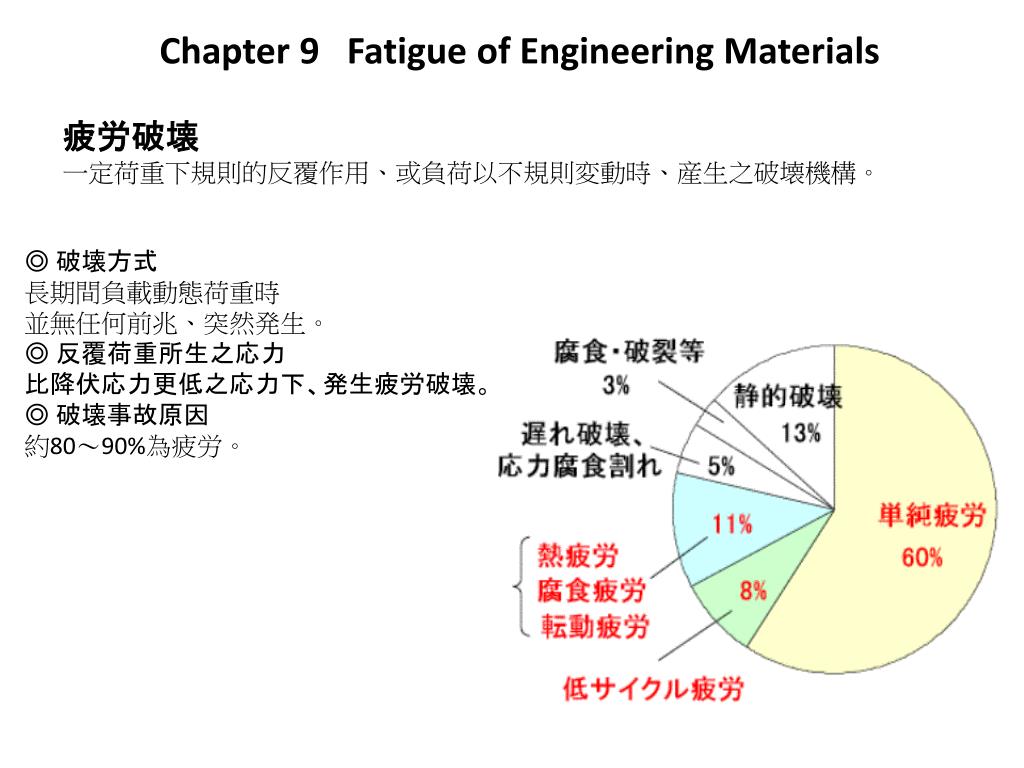

Chapter 9 Fatigue of Engineering Materials. 疲労破壊 一定荷重下規則的反覆作用、或負荷以不規則変動時、産生之破壊機構。. ◎ 破壊方式 長期間負載動態荷重時 並無任何前兆、突然発生。 ◎ 反覆荷重所生之応力 比降伏応力更低之応力下、発生疲労破壊。 ◎ 破壊事故原因 約 80 ～ 90% 為 疲労 。. 疲労 (fatigue) 概論 ・疲労現象最早成為問題是在産業革命時期、蒸気火車車軸折損事故。 ・最初之系統的実験、是 1852 ～ 1970 年、 August Wohler 的実験である。

laasya
Download Presentation

Chapter 9 Fatigue of Engineering Materials

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Chapter 9 Fatigue of Engineering Materials 疲労破壊 一定荷重下規則的反覆作用、或負荷以不規則変動時、産生之破壊機構。 ◎ 破壊方式 長期間負載動態荷重時 並無任何前兆、突然発生。 ◎ 反覆荷重所生之応力 比降伏応力更低之応力下、発生疲労破壊。 ◎ 破壊事故原因 約80～90%為疲労。

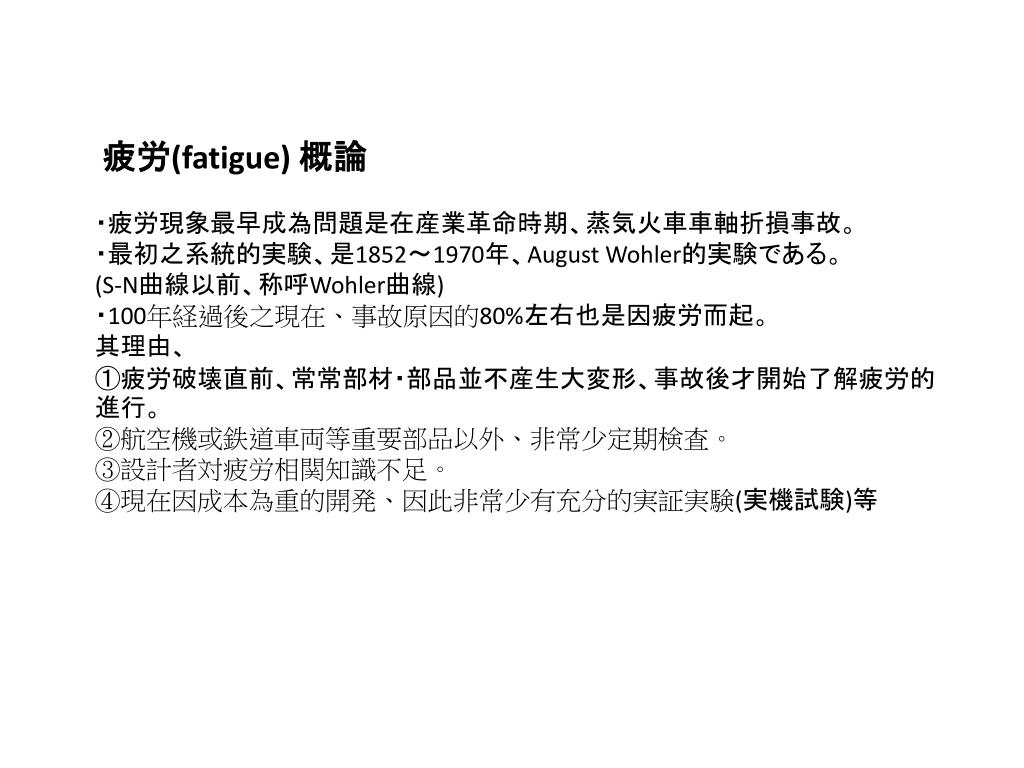

  2. 疲労(fatigue) 概論 ・疲労現象最早成為問題是在産業革命時期、蒸気火車車軸折損事故。 ・最初之系統的実験、是1852～1970年、August Wohler的実験である。 (S-N曲線以前、称呼Wohler曲線) ・100年経過後之現在、事故原因的80%左右也是因疲労而起。 其理由、 ①疲労破壊直前、常常部材・部品並不産生大変形、事故後才開始了解疲労的進行。 ②航空機或鉄道車両等重要部品以外、非常少定期検査。 ③設計者対疲労相関知識不足。 ④現在因成本為重的開発、因此非常少有充分的実証実験(実機試験)等

  3. 疲労現象與疲労破断面 疲労破壊特徴 （１）起点　… 零件之表面付近 応力集中源　（切口、鋭角、溝槽、非金属介在物） （２）裂縫進展　… 疲労裂縫発生後、沿最大応力面 一対之破断面相当平滑、 巨観的塑性変形幾乎不産生。 巨観的破断面特徴　…BeachMarkclam shell（反覆応力大小変動時） 微観的破断面特徴　…Striation　（條紋状模様）+ fibrous area 其他、破断面特徴　　…裂縫成長使断面積減少 荷重無法負担、延性破壊 破断面上、比較粗的部分残留。

  4. Spacing between two striations is a function of stress amplitude.

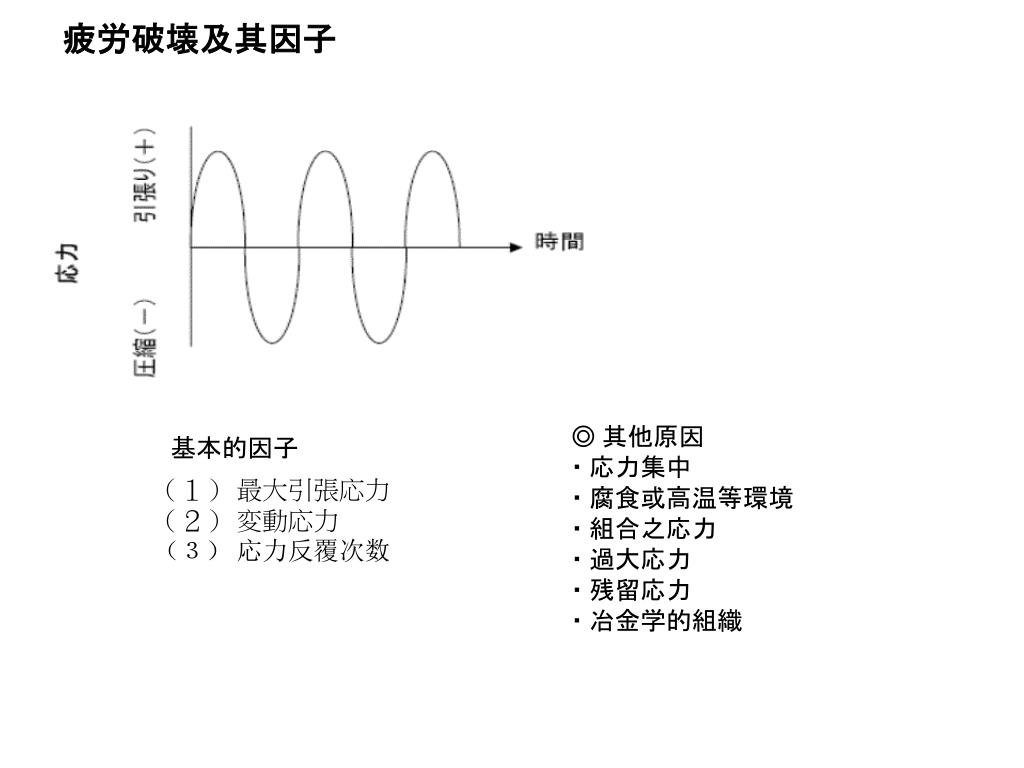

  5. 疲労破壊及其因子 ◎ 其他原因 ・ 応力集中 ・ 腐食或高温等環境 ・ 組合之応力 ・ 過大応力 ・ 残留応力 ・ 冶金学的組織 基本的因子 （１） 最大引張応力 （２） 変動応力 （３） 応力反覆次数

  6. 疲労試験與試験機 : stress range (応力範囲)

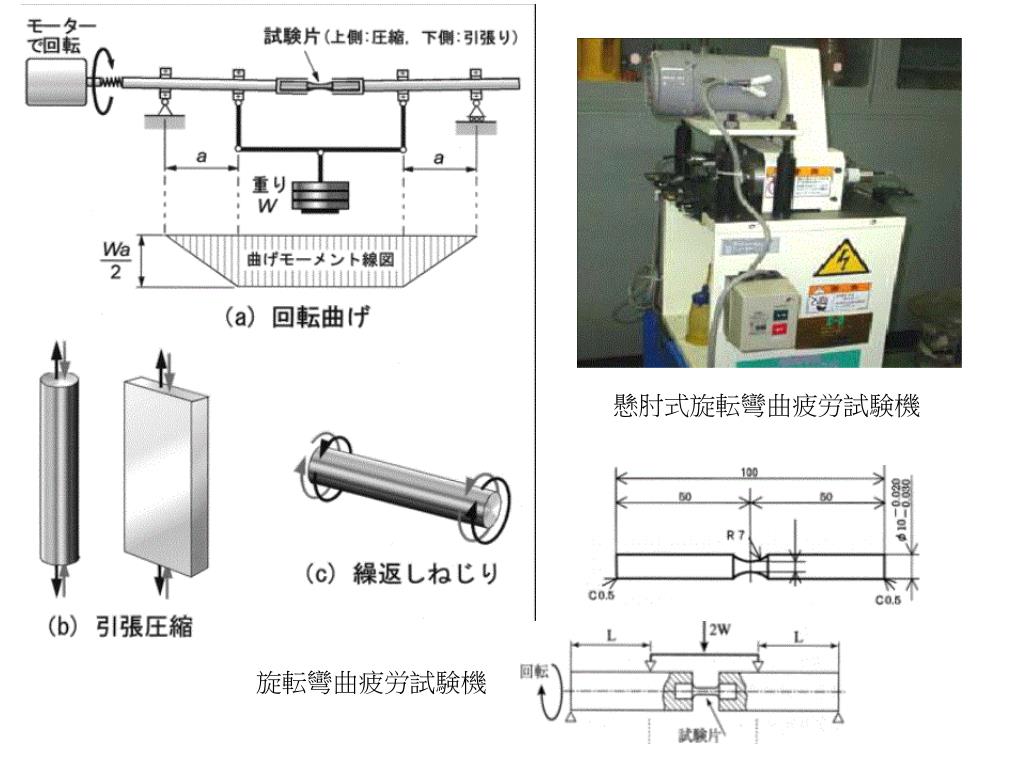

  7. 懸肘式旋転彎曲疲労試験機 旋転彎曲疲労試験機

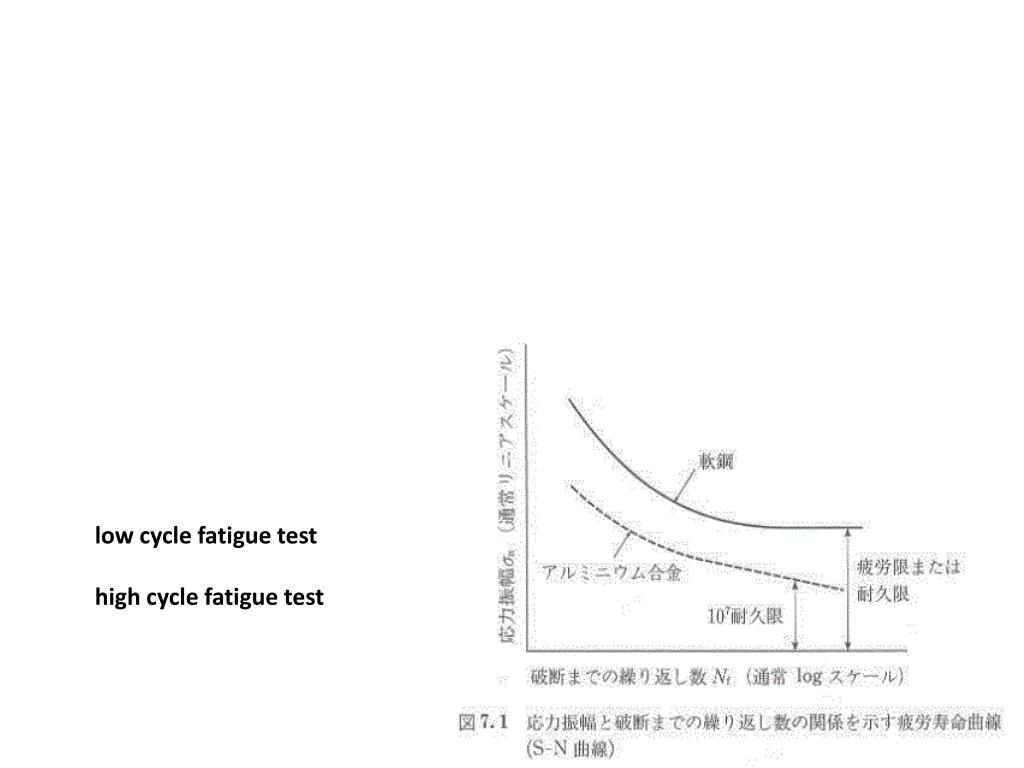

  8. low cycle fatigue test high cycle fatigue test

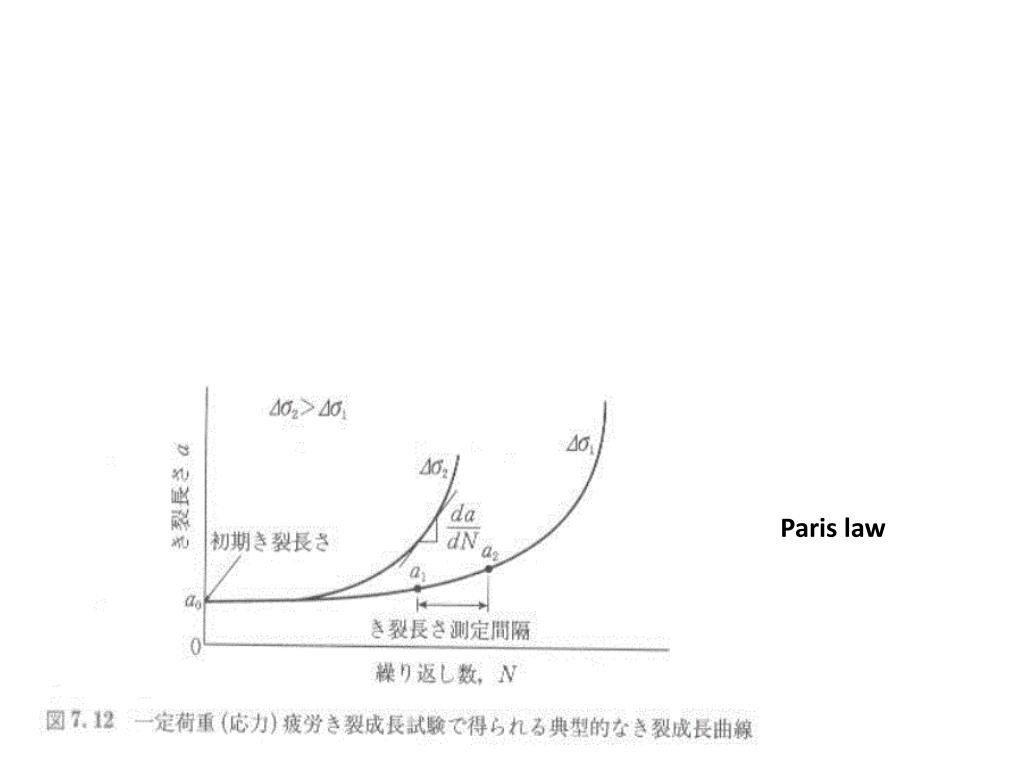

  9. Paris law

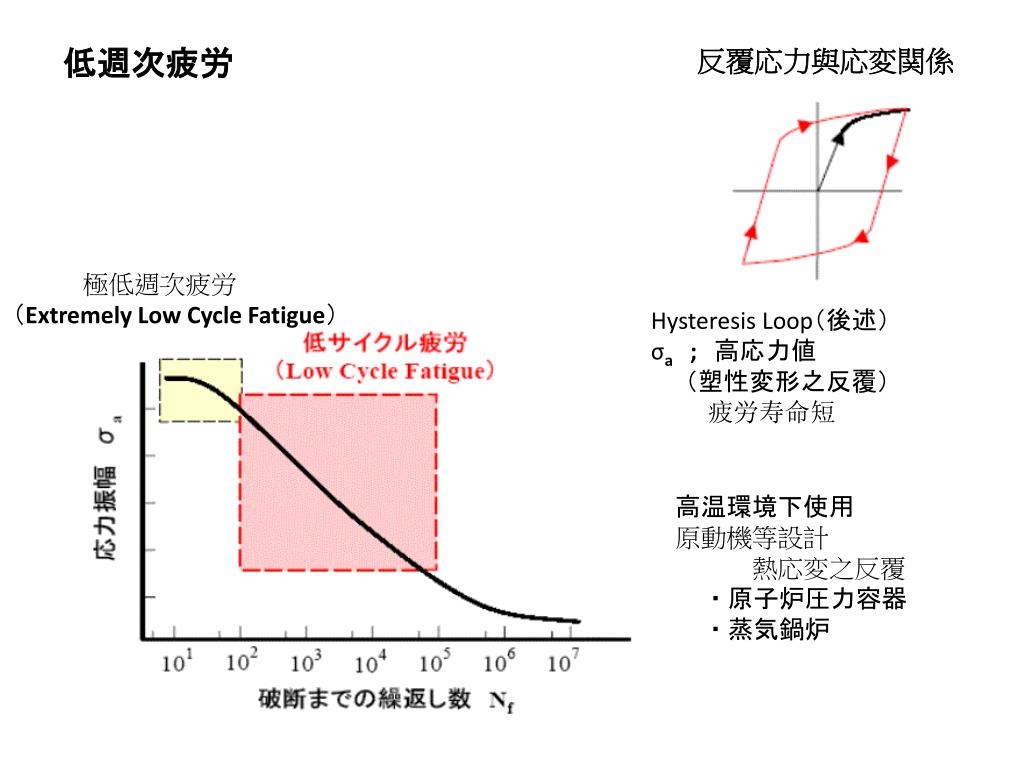

  10. 低週次疲労 反覆応力與応変関係 極低週次疲労 （Extremely Low Cycle Fatigue） HysteresisLoop（後述） σa;　高応力値 　　（塑性変形之反覆） 　　疲労寿命短 高温環境下使用 原動機等設計 熱応変之反覆 　　・ 原子炉圧力容器 　　・ 蒸気鍋炉

  11. HysteresisLoop ・・高応力下、伴随塑性応変之一定負荷反覆時之応力‐応変関係

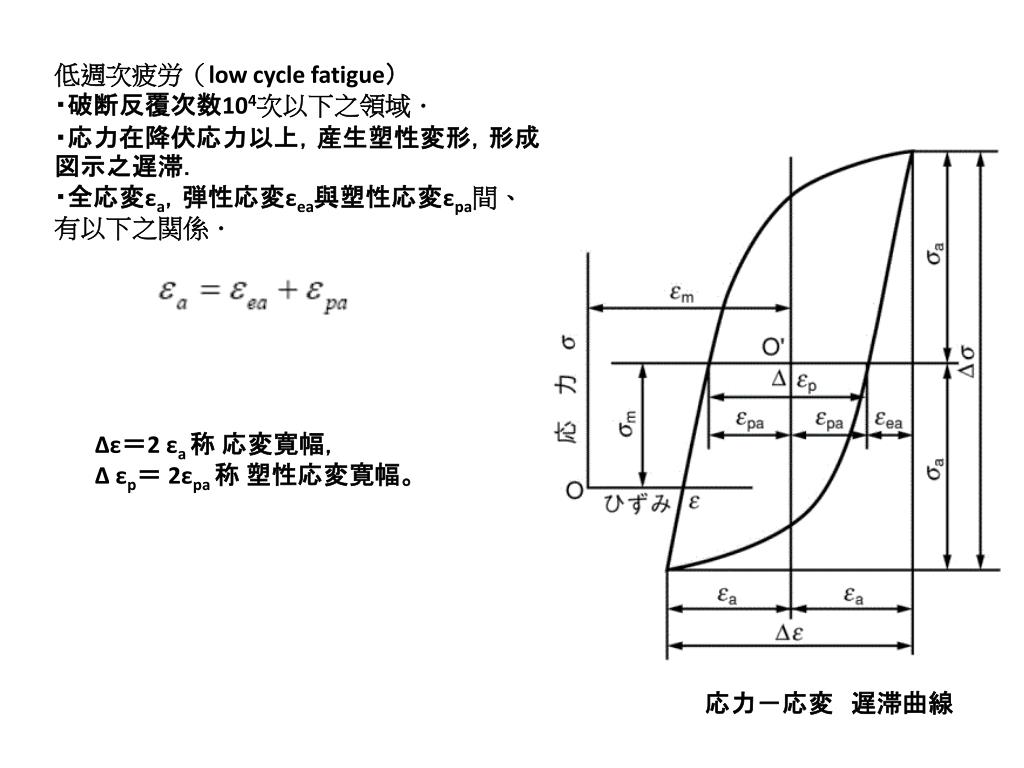

  12. 低週次疲労（low cycle fatigue） ・破断反覆次数104次以下之領域． ・応力在降伏応力以上，産生塑性変形，形成図示之遅滞． ・全応変εa，弾性応変εea與塑性応変εpa間、有以下之関係． Δε＝2 εa 称応変寛幅， Δεp＝ 2εpa 称塑性応変寛幅。 応力－応変　遅滞曲線

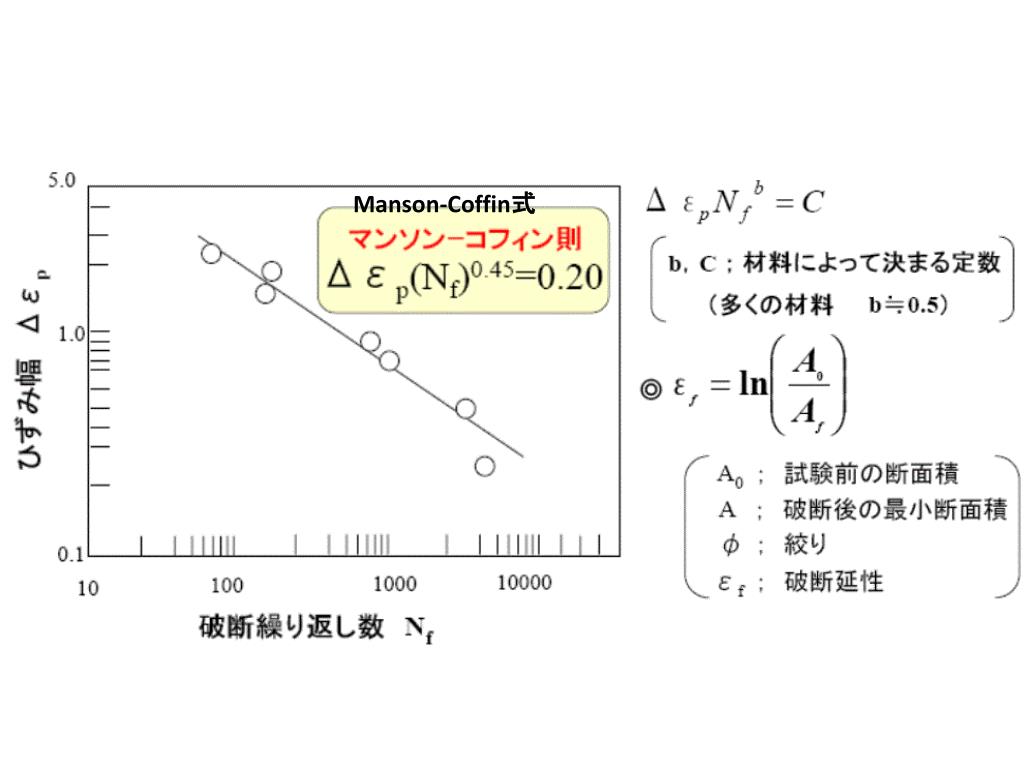

  13. Manson-Coffin式

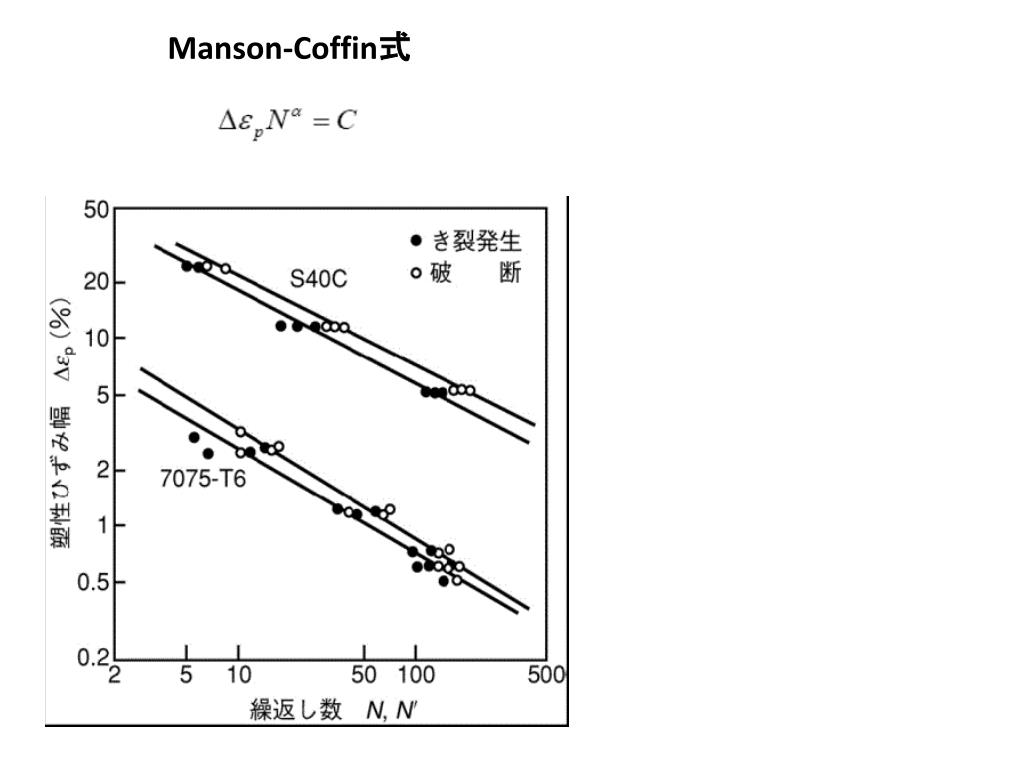

  14. Manson-Coffin式

  15. 高週次疲労(high-cycle fatigue) 疲労破断反覆次数在107次以上之領域 応力状態之表示 正弦波状之応力状態， ①平均応力σm與応力振幅(stress amplitude) σa ②最大応力σmax與最小応力σmin之組合． 也有採用応力比（stress ratio）R＝σmin/σmax的場合．

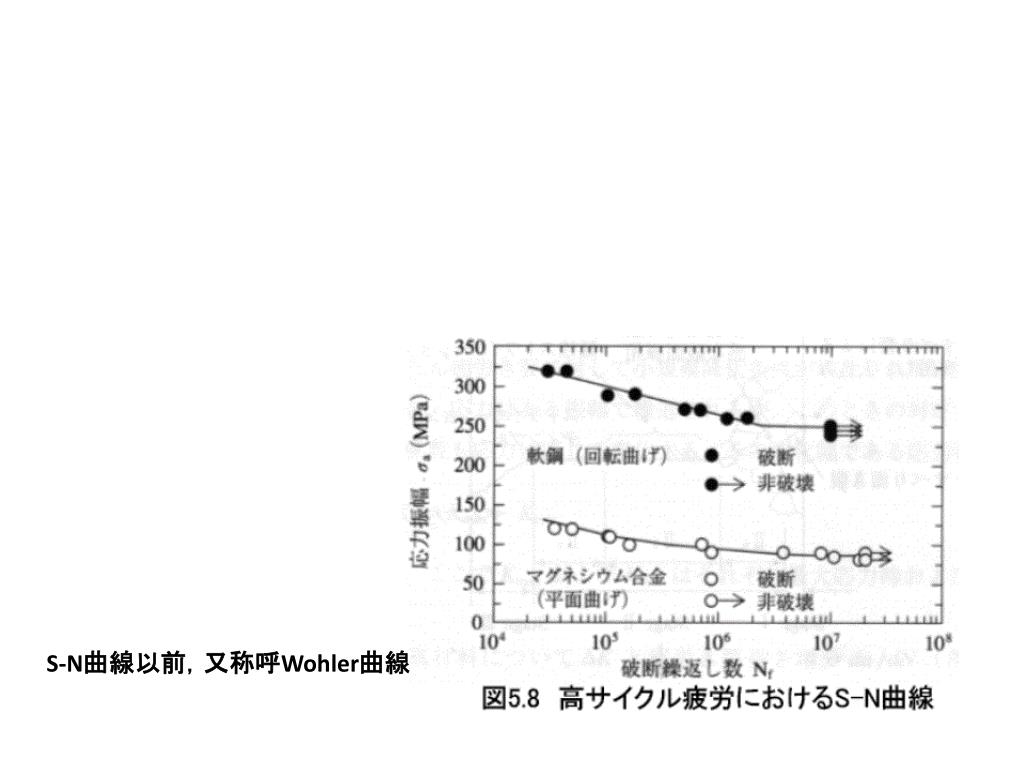

  16. S-N曲線以前，又称呼Wohler曲線

  17. S-N曲線之例 疲労強度(fatigue strength)：疲労反覆次数在107次之対応強度称呼疲労強度．

  18. P-S-N曲線 ・各応力水準下、一定之破壊概率P 之反覆次数，S-N曲線上図示之線図． ・考慮破断寿命N一定之疲労寿命分布的場合，不論寿命大小，幾乎近似正規分布．

  19. 抗拉強度與疲労強度之関係

  20. 疲労破壊 ・比降伏応力低之反覆応力下所産生之破壊． ・疲労現象分有以下所示2箇段階． 第1段階為裂縫沿最大剪応力方向発生・進展 第2段階為沿垂直応力作用方向進展＋剪断分離(最終破壊)

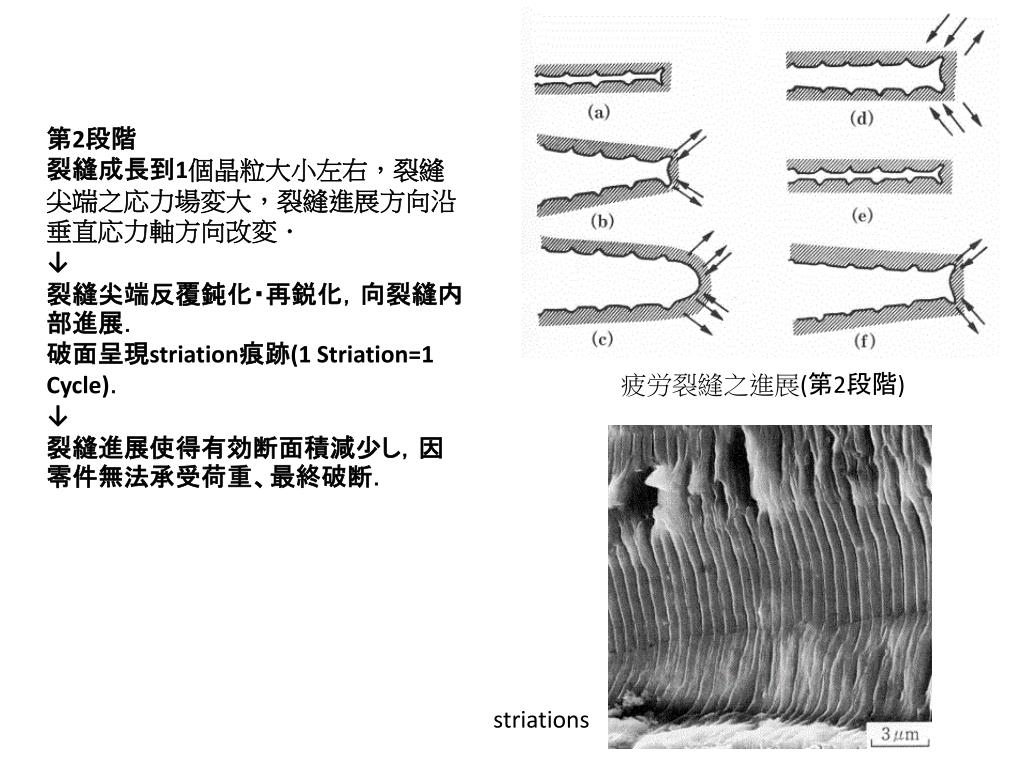

  21. 第2段階 裂縫成長到1個晶粒大小左右，裂縫尖端之応力場変大，裂縫進展方向沿垂直応力軸方向改変． ↓ 裂縫尖端反覆鈍化・再鋭化，向裂縫内部進展． 破面呈現striation痕跡(1Striation=1Cycle)． ↓ 裂縫進展使得有効断面積減少し，因零件無法承受荷重、最終破断． 疲労裂縫之進展(第2段階) striations

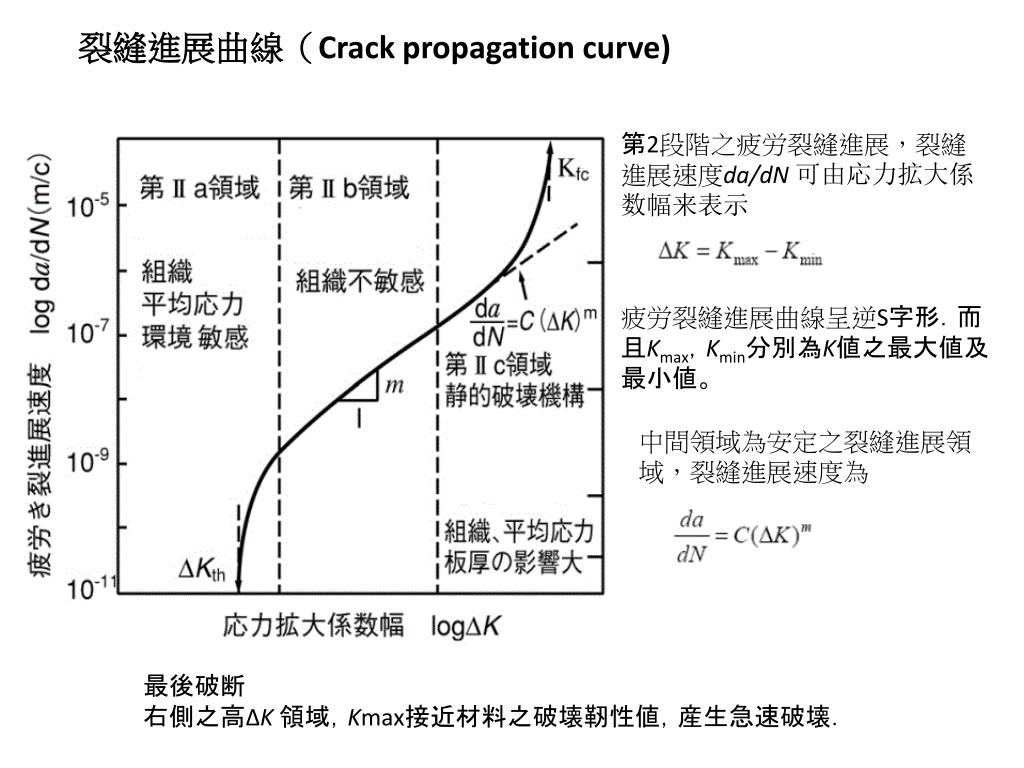

  22. 裂縫進展曲線（Crack propagation curve) 第2段階之疲労裂縫進展，裂縫進展速度da/dN可由応力拡大係数幅来表示　　　　　　　　　　　　　 疲労裂縫進展曲線呈逆S字形．而且Kmax，Kmin分別為K値之最大値及最小値。 中間領域為安定之裂縫進展領域，裂縫進展速度為 最後破断 右側之高ΔK 領域，Kmax接近材料之破壊靭性値，産生急速破壊．

  23. 平均応力越大、裂縫進展速度越大．　 使用R＝Kmin/Kmax，裂縫進展速度可用下式之Forman 式来表示．
