KIF-20-UW 商品説明资料. 奥林巴斯株式会社 奥林巴斯(中国)有限公司上海分公司. Ver.1-1. 目录. KIF-20-UW 是什么 KIF-20-UW 的特征 将干涉条纹数值化软件作为 PC 的标准装备 采用新参考镜头接口 强化耐环境性、耐久性 KIF-20-UW 的规格 干涉条纹数值化软件 KIF-FIA 品质部门的高精度分析. 1.KIF-20-UW 是指?. KIF-20-UW 是指?. 镜头精度的高精准化. 装载干涉条纹数值化软件 [KIF-FIA] 的电脑作为标准装备的干涉计量系统。. 生产现场的数字管理化. WHY?.

Download Presentation

KIF-20-UW 商品説明资料

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


Kif 20 uw

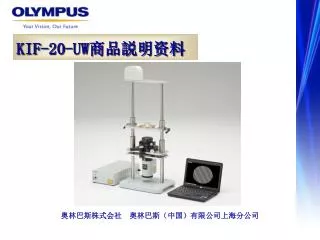

KIF-20-UW商品説明资料

奥林巴斯株式会社 奥林巴斯(中国)有限公司上海分公司

Ver.1-1


Kif 20 uw

目录

  • KIF-20-UW是什么

  • KIF-20-UW的特征

    • 将干涉条纹数值化软件作为PC的标准装备

    • 采用新参考镜头接口

    • 强化耐环境性、耐久性

  • KIF-20-UW的规格

  • 干涉条纹数值化软件KIF-FIA

  • 品质部门的高精度分析


1 kif 20 uw

1.KIF-20-UW是指?

KIF-20-UW是指?

镜头精度的高精准化

装载干涉条纹数值化软件[KIF-FIA]的电脑作为标准装备的干涉计量系统。

生产现场的数字管理化

WHY?

由于数码单反相机等高精度光学零件的质量检查从目视检查逐渐转变为数值评价方式,因此开发了可以在生产线上进行数字化质量检查的干涉计量系统。

过去的条纹目视检查

数字化评价、管理

KIF-20-UW


2 kif 20 uw

不能象以前那样通过监视器观察

2.KIF-20-UW的特征

1)标准配置干涉条纹数值化软件PC。

为提高镜头精确度而要求数字化评价(目视检查有限)

⇒操作上不需要熟练学 习图样评价

⇒通过规格设定,对OK/NG一目了然

■数字评价

搭载数字化软件的PC

■目视观察图样


2 kif 20 uw1

2.KIF-20-UW的特征

2)采用新参考镜头接口

旧型 螺纹接口参考镜头

新型 沟槽接口参考镜头

KIF-20

可以通过镜头接口接合器使用螺纹接口参考镜头

  • 接口部位的磨耗

  • 装卸时产生的破损

  • 装卸时需要时间

  • 没有磨耗的沟槽式接口

  • 可以单手装卸,能确实保护到镜头

  • 两个动作就可简单装卸


2 kif 20 uw2

2.KIF-20-UW的特征

3)强化耐环境性/耐久性

KIF-202

KIF-20-DW

■提高负重平衡耐久性

使用强化线束将耐久性提高十倍以上。

KIF-20

进了灰尘

■防尘对策

在KIF-10A的实绩的基础上设计出高度密封性的结构。

断开

■防震对策一

采用门型结构提高耐久性。

■防震对策二

采用吸振橡胶,不要防震台。

放在防震台上图样还是晃动

可以在研磨现场进行安定性测量


3 kif 20 uw

3.KIF-20-UW的规格(参考镜头的多样性)

每个参考镜头的测定范围(与KIF-202L相同)


Kif 20 uw

4.干涉条纹数值化 软件 KIF-FIA

1)主画面

【主要功能】

①条纹数值化(Pv,Rms,Pwr,As,Coma, Sa3)

②数字变焦

③判断合适与否(通过规格设定)

④屏蔽功能

近似干涉图样显示处

图像显示处

相图显示

结果显示处

操作处

判断合适与否显示处

状态显示处


Kif 20 uw

ProductName, PartName

X:0, Y:0, 間隔:50, ズーム:1.0

4.干涉条纹数值化 软件 KIF-FIA

2)干涉条纹整体显示画面

可以对条纹进行选择性显示以方便目视检查。而且能调节条纹的显示位置和显示间隔。

水平条纹 垂直条纹 圆形条纹


Kif 20 uw

5.品质管理部门的高精度分析

安装了KIF-FU60/KIF-FSA分析装置的话就可以进行高精度分析。(另外销售)

KIF-FSA主画面

●自动微调结构(开发中)

KIF-3PST

自动微调


Kif 20 uw

5.事业领域

顾客区分

数码相机

皮卡镜头

携带模数

其他镜头

其它电子零件

技术领域

反射率测定仪

电子零件反射率评价

涂层评价

涂层评价

涂层评价

涂层评价

反射式偏心测定仪

偏心评价

偏心评价

激光干涉仪

透过波面评价

面精度评价

面精度评价

出射波面

洗净液


3 kif 20 uw1

3.KIF-20-UW的技术参数


Fia fsa

〈补充〉 分析软件FIA和FSA的区别

(*)根据不同设定而有所不同
