  1. 实验六 译码器及其应用 4学时 信息管理学院4306机房

  2. 实验简介 • 实验类型：设计性 • 实验设备：PC机，Multisim软件

  3. 实验目的 • 掌握译码器设计方法； • 掌握译码器的应用。

  4. 实验要求 • 上机前要作好充分准备，预习实验，复习电子电路基础知识。 • 实验完成后，写出详细实验报告。

  5. 实验环境 • 实验一至实验八使用Multisim10软件。

  6. 实验内容和步骤（一） • 创建电路 • (1)在元（器）件库中单击TTL，再单击74LS系列，选中74LS138D，单击OK确认。这时会出现一个器件，拖到指定位置点击即可。 • (2)在元（器）件库中单击MISC，再单击门电路，选中四输入与非门NAND4,如图6-1，单击OK确认，用两个与非门实现逻辑函数。 • (3)在元（器）件库中单击显示器件，选探测器来显示数据。为了便于观察，可将输入、输出信号均接入探测器（Probe） • (4)在元（器）库中单击Word Genvertor(字信号发生器)，拖到指定位置，用它产生数码。 • (5)在元（器）件库中单击Sources(信号源)，选中电源VCC和地，双击电源VCC图标，设置电压为5 V。使能端G1接电源VCC，G2A、G2B接地。

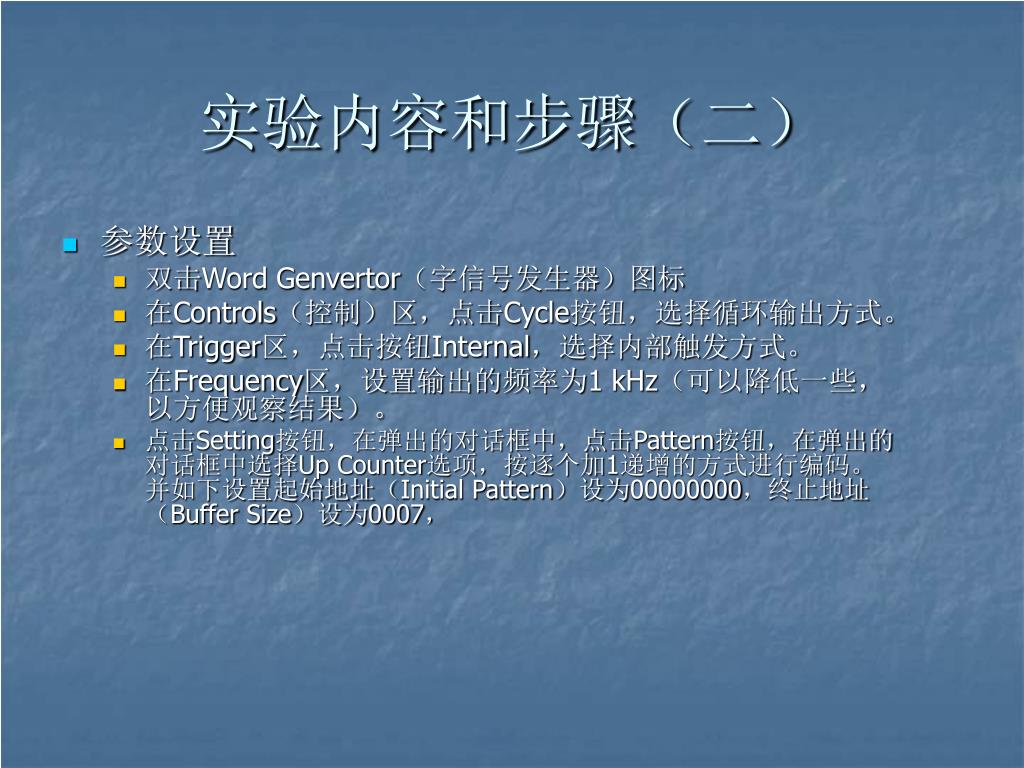

  7. 实验内容和步骤（二） • 参数设置 • 双击Word Genvertor（字信号发生器）图标 • 在Controls（控制）区，点击Cycle按钮，选择循环输出方式。 • 在Trigger区，点击按钮Internal，选择内部触发方式。 • 在Frequency区，设置输出的频率为1 kHz（可以降低一些，以方便观察结果）。 • 点击Setting按钮，在弹出的对话框中，点击Pattern按钮，在弹出的对话框中选择Up Counter选项，按逐个加1递增的方式进行编码。并如下设置起始地址（Initial Pattern）设为00000000，终止地址（Buffer Size）设为0007，

  8. 实验内容和步骤（三） • 运行仿真 • 运行仿真开关，可以观察运算结果。探测器发光表示数据为“1”，不发光表示数据为“0”。 • 其中，X1、X2表示加数、被加数；X5表示低位向本位产生的进位；X4表示相加的和；X3表示本位向高位产生的进位。

  9. 实验内容和步骤（四） • 问题 • 写出你对结果的分析

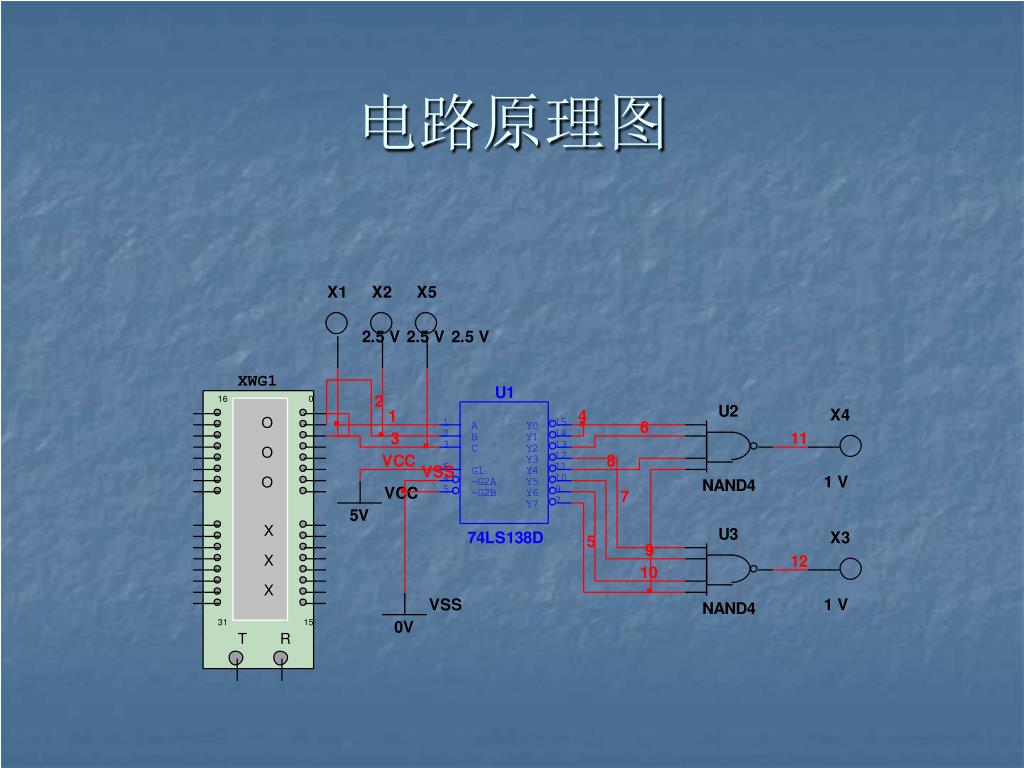

  10. 电路原理图
