  1. ว30131 เคมีพื้นฐานโครงสร้างอะตอม 1 นายศราวุทธ แสงอุไร ครูวิชาการสาขาเคมี โรงเรียนมหิดลวิทยานุสรณ์ โครงสร้างอะตอม ชุดที่ 3 อ.ศราวุทธ แสงอุไร Quantum Number

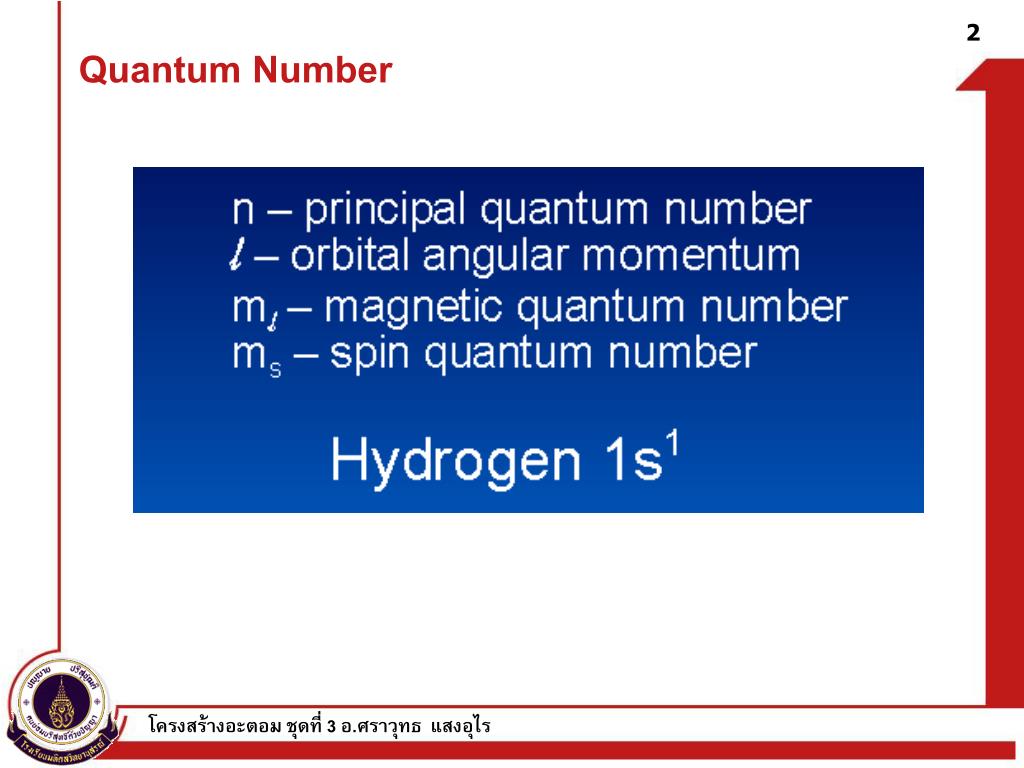

  2. Quantum Number โครงสร้างอะตอม ชุดที่ 3 อ.ศราวุทธ แสงอุไร

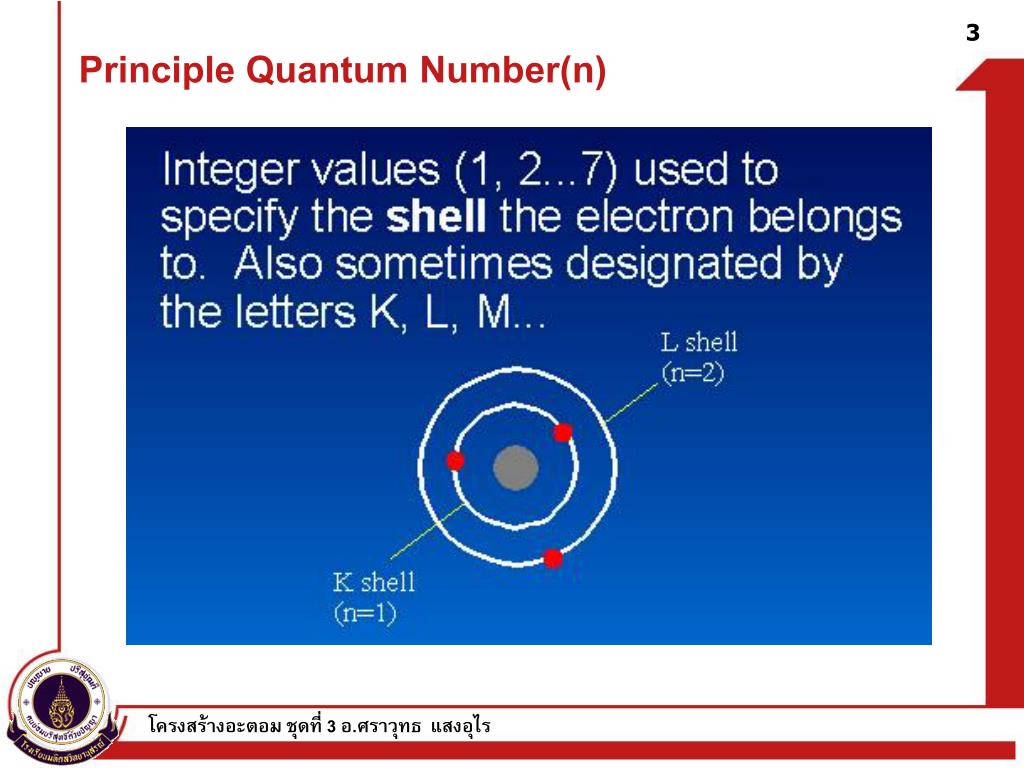

  3. Principle Quantum Number(n) โครงสร้างอะตอม ชุดที่ 3 อ.ศราวุทธ แสงอุไร

  4. Orbital Angular Momentum (l) โครงสร้างอะตอม ชุดที่ 3 อ.ศราวุทธ แสงอุไร

  5. Magnetic Quantum Number (ml) โครงสร้างอะตอม ชุดที่ 3 อ.ศราวุทธ แสงอุไร

  6. Spin Quantum Number (ms) โครงสร้างอะตอม ชุดที่ 3 อ.ศราวุทธ แสงอุไร

  7. The Quantum Number http://www.chemistrycoach.com/quantum.htm โครงสร้างอะตอม ชุดที่ 3 อ.ศราวุทธ แสงอุไร

  8. โครงสร้างอะตอม ชุดที่ 3 อ.ศราวุทธ แสงอุไร

  9. โครงสร้างอะตอม ชุดที่ 3 อ.ศราวุทธ แสงอุไร

  10. Another diagram of 2p orbitals Note that there are three different configurations corresponding to m = -1, 0, 1 โครงสร้างอะตอม ชุดที่ 3 อ.ศราวุทธ แสงอุไร

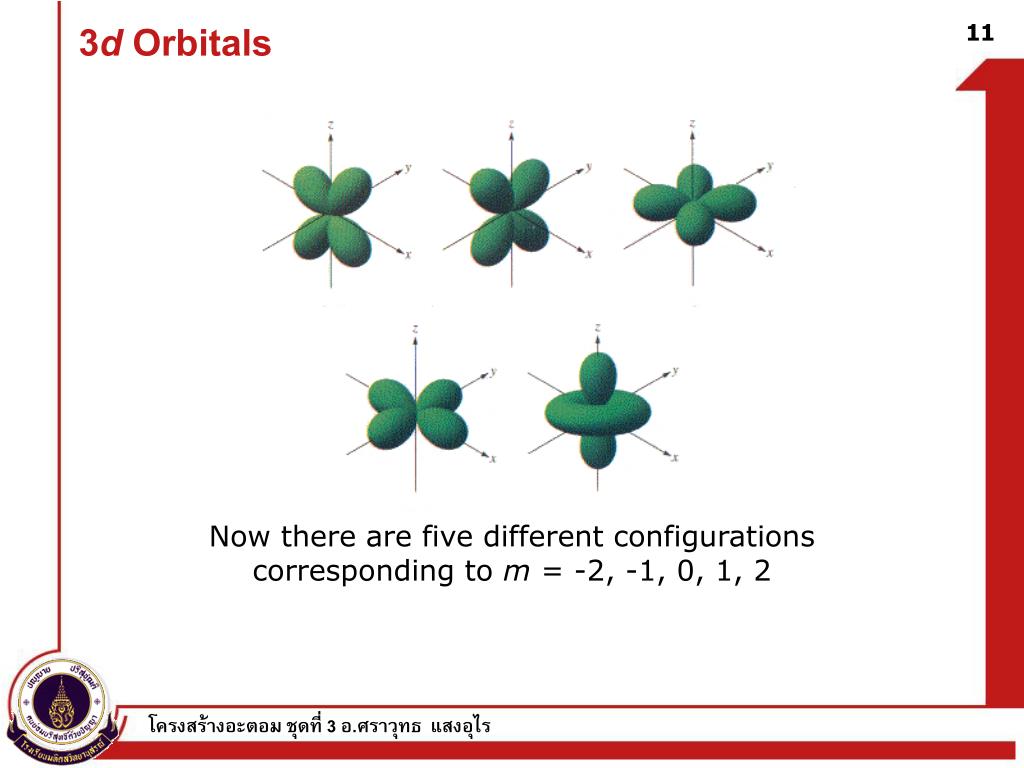

  11. 3d Orbitals Now there are five different configurations corresponding to m = -2, -1, 0, 1, 2 โครงสร้างอะตอม ชุดที่ 3 อ.ศราวุทธ แสงอุไร

  12. 4f Orbitals There are seven different configurations corresponding to m = -3, -2, -1, 0, 1, 2, 3 โครงสร้างอะตอม ชุดที่ 3 อ.ศราวุทธ แสงอุไร

  13. n= 3d 3 2 1 Boundary surfaces for all orbitals of the n = 1, n = 2 and n = 3 shells There are n2 orbitals in the nth SHELL โครงสร้างอะตอม ชุดที่ 3 อ.ศราวุทธ แสงอุไร

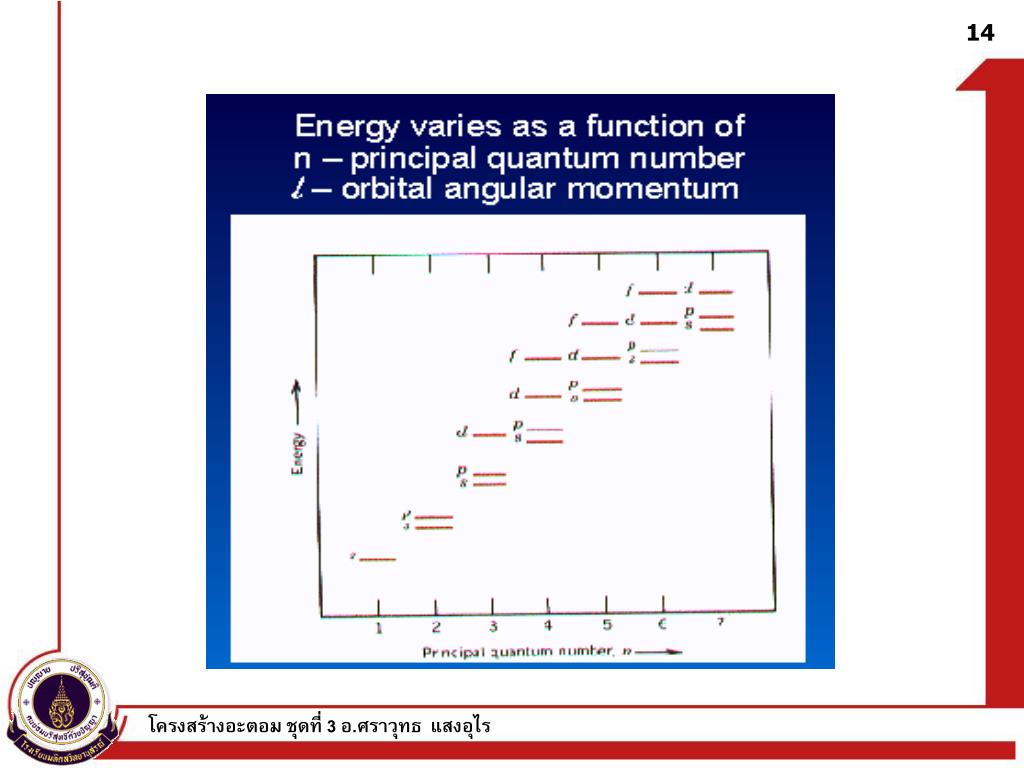

  14. โครงสร้างอะตอม ชุดที่ 3 อ.ศราวุทธ แสงอุไร

  15. 1. State the four quantum numbers and the possible values they may have. 2. Name the orbitals described by the following quantum numbers     a. n = 3, L = 0    b. n = 3, L = 1    c. n = 3, L = 2    d. n = 5, L = 0 3. Give the n and L values for the following orbitals     a. 1s   b. 3s    c. 2p    d. 4d    e. 5f Questions โครงสร้างอะตอม ชุดที่ 3 อ.ศราวุทธ แสงอุไร

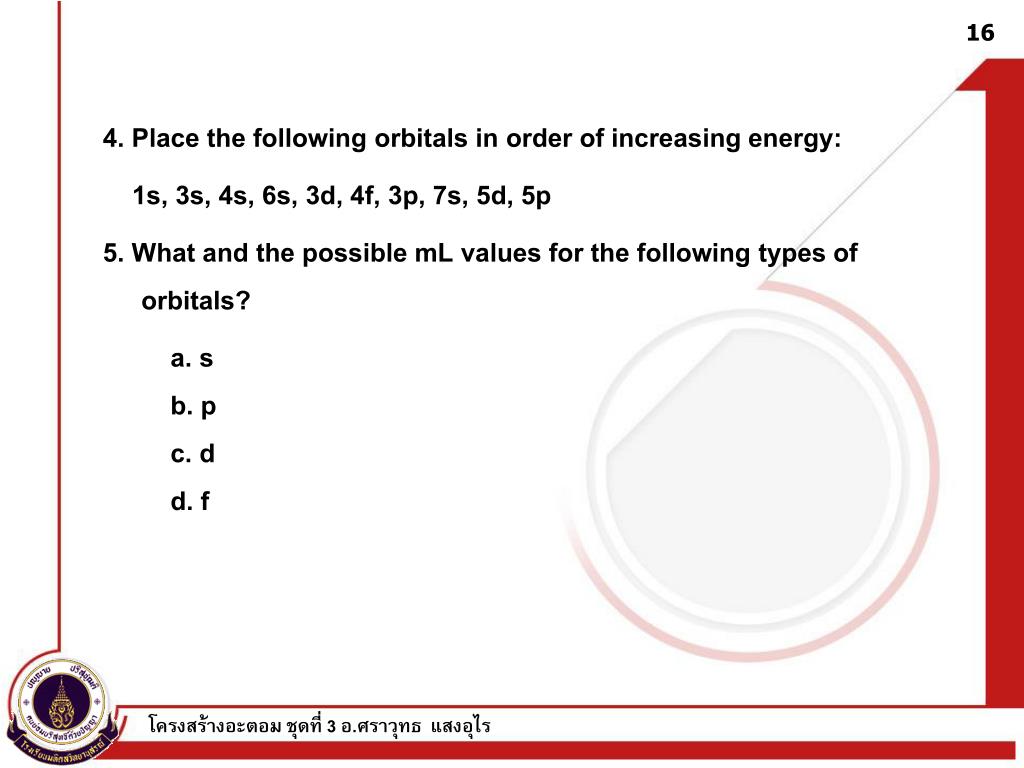

  16. 4. Place the following orbitals in order of increasing energy:     1s, 3s, 4s, 6s, 3d, 4f, 3p, 7s, 5d, 5p 5. What and the possible mL values for the following types of orbitals?     a. s    b. p    c. d    d. f โครงสร้างอะตอม ชุดที่ 3 อ.ศราวุทธ แสงอุไร

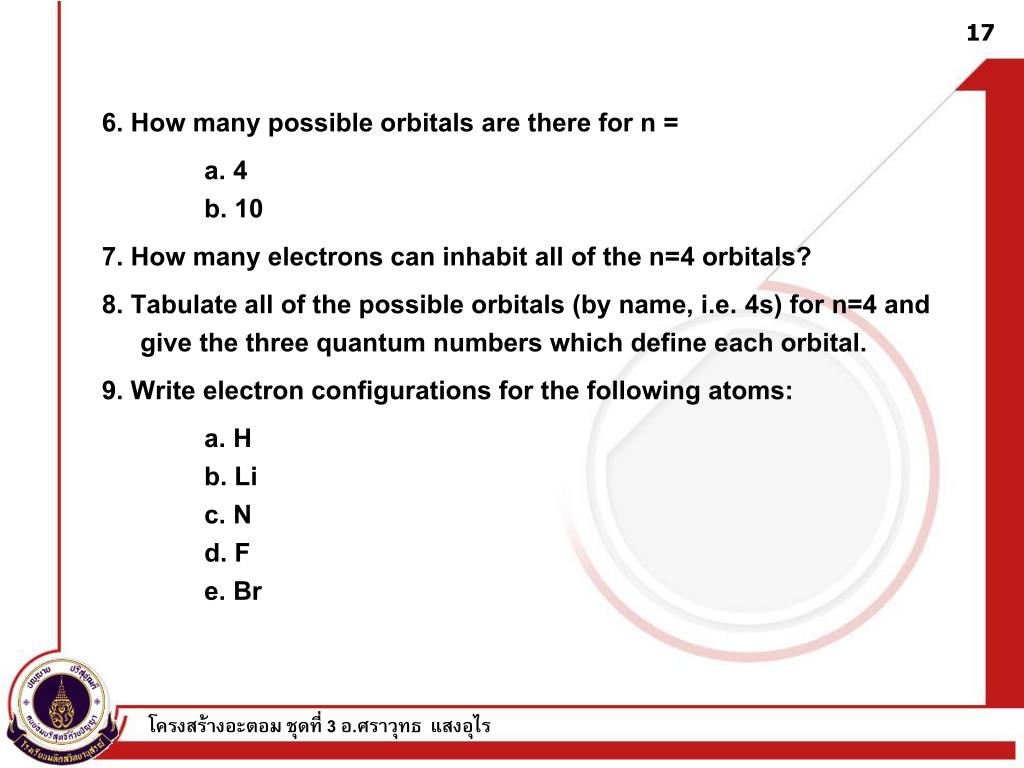

  17. 6. How many possible orbitals are there for n = •     a. 4    b. 10 • 7. How many electrons can inhabit all of the n=4 orbitals? • 8. Tabulate all of the possible orbitals (by name, i.e. 4s) for n=4 and give the three quantum numbers which define each orbital. • 9. Write electron configurations for the following atoms: •     a. H    b. Li    c. N    d. F    e. Br โครงสร้างอะตอม ชุดที่ 3 อ.ศราวุทธ แสงอุไร

  18. Answers • 1.     n may be any integer        L may be any integer from 0 to n-1        mL may be any integer from -L to +L        mS may be either + 1/2 or -1/2 • 2.     a. 3s        b. 3p        c. 3d        d. 5s โครงสร้างอะตอม ชุดที่ 3 อ.ศราวุทธ แสงอุไร

  19. 3. Give the n and L values for the following orbitals •     a. 1s    b. 3s    c. 2p    d. 4d    e. 5f • 4. Place the following orbitals in order of increasing energy: •     1s, 3s, 4s, 6s, 3d, 4f, 3p, 7s, 5d, 5p • 5. What and the possible mL values for the following types of orbitals? •     a. s    b. p    c. d    d. f • 6. How many possible orbitals are there for n = •     a. 4    b. 10 • 7. How many electrons can inhabit all of the n=4 orbitals? โครงสร้างอะตอม ชุดที่ 3 อ.ศราวุทธ แสงอุไร

  20. Electron configuration โครงสร้างอะตอม ชุดที่ 3 อ.ศราวุทธ แสงอุไร

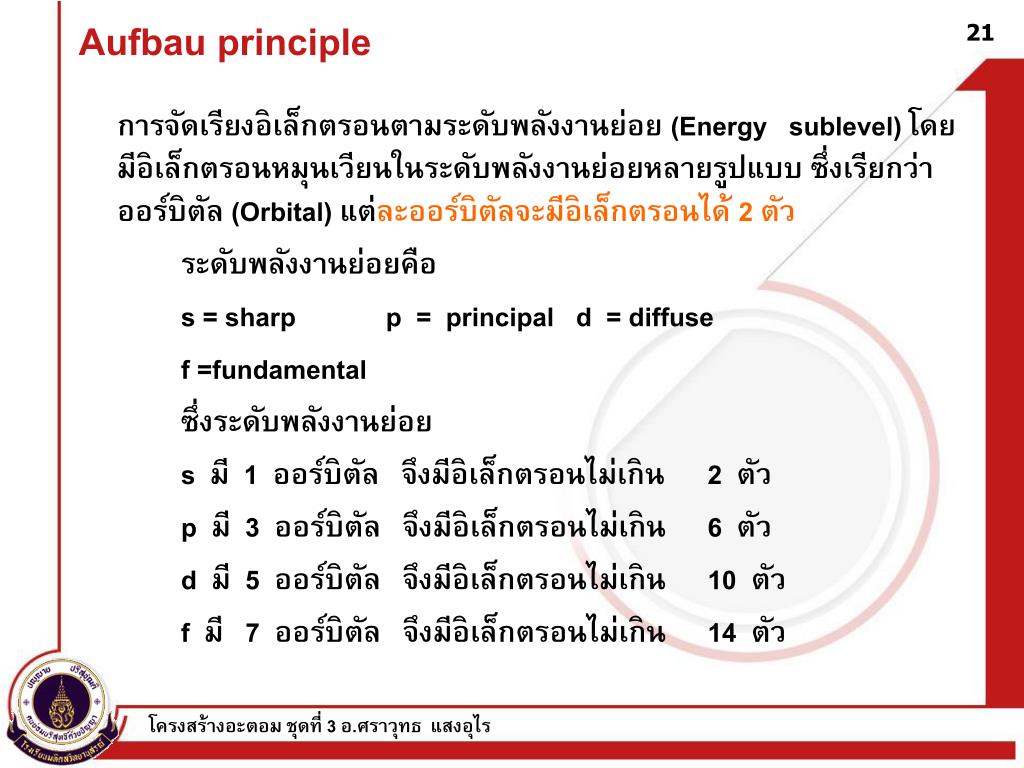

  21. Aufbau principle • การจัดเรียงอิเล็กตรอนตามระดับพลังงานย่อย (Energy sublevel) โดยมีอิเล็กตรอนหมุนเวียนในระดับพลังงานย่อยหลายรูปแบบ ซึ่งเรียกว่าออร์บิตัล (Orbital) แต่ละออร์บิตัลจะมีอิเล็กตรอนได้ 2 ตัว • ระดับพลังงานย่อยคือ • s = sharp p = principal d = diffuse • f =fundamental • ซึ่งระดับพลังงานย่อย • s มี 1 ออร์บิตัล จึงมีอิเล็กตรอนไม่เกิน 2 ตัว • p มี 3 ออร์บิตัล จึงมีอิเล็กตรอนไม่เกิน 6 ตัว • d มี 5 ออร์บิตัล จึงมีอิเล็กตรอนไม่เกิน 10 ตัว • f มี 7 ออร์บิตัล จึงมีอิเล็กตรอนไม่เกิน 14 ตัว โครงสร้างอะตอม ชุดที่ 3 อ.ศราวุทธ แสงอุไร

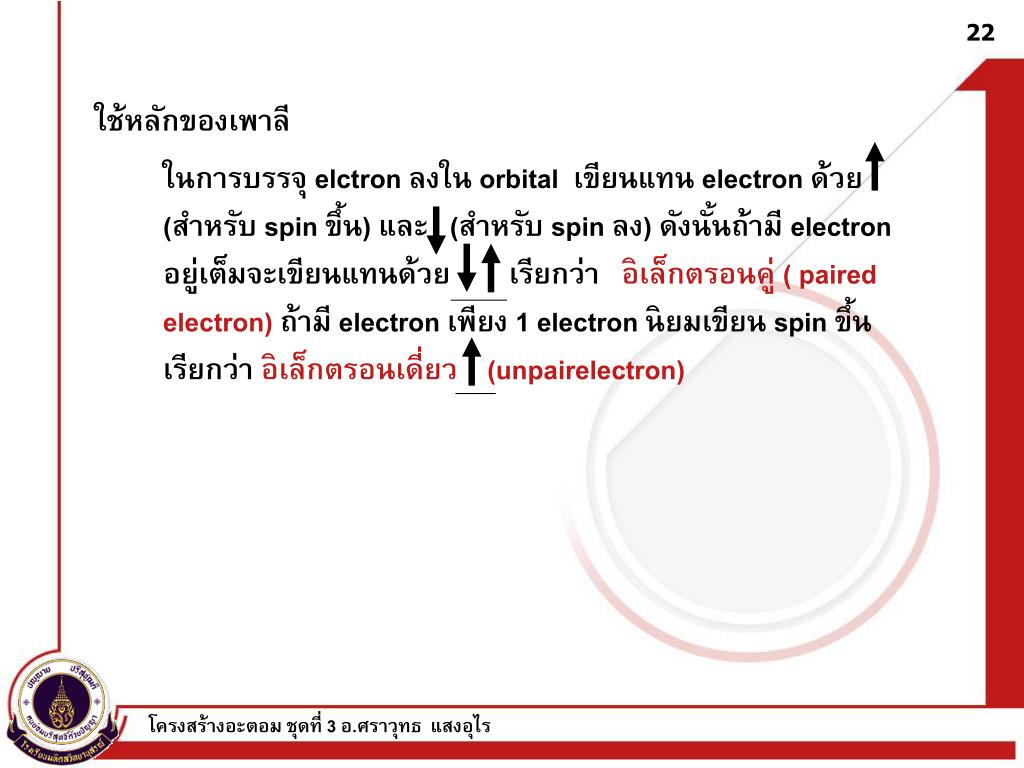

  22. ใช้หลักของเพาลี • ในการบรรจุ elctron ลงใน orbital เขียนแทน electron ด้วย (สำหรับ spin ขึ้น) และ (สำหรับ spin ลง) ดังนั้นถ้ามี electron อยู่เต็มจะเขียนแทนด้วย เรียกว่า อิเล็กตรอนคู่ ( paired electron) ถ้ามี electron เพียง 1 electron นิยมเขียน spin ขึ้น เรียกว่า อิเล็กตรอนเดี่ยว (unpairelectron) โครงสร้างอะตอม ชุดที่ 3 อ.ศราวุทธ แสงอุไร

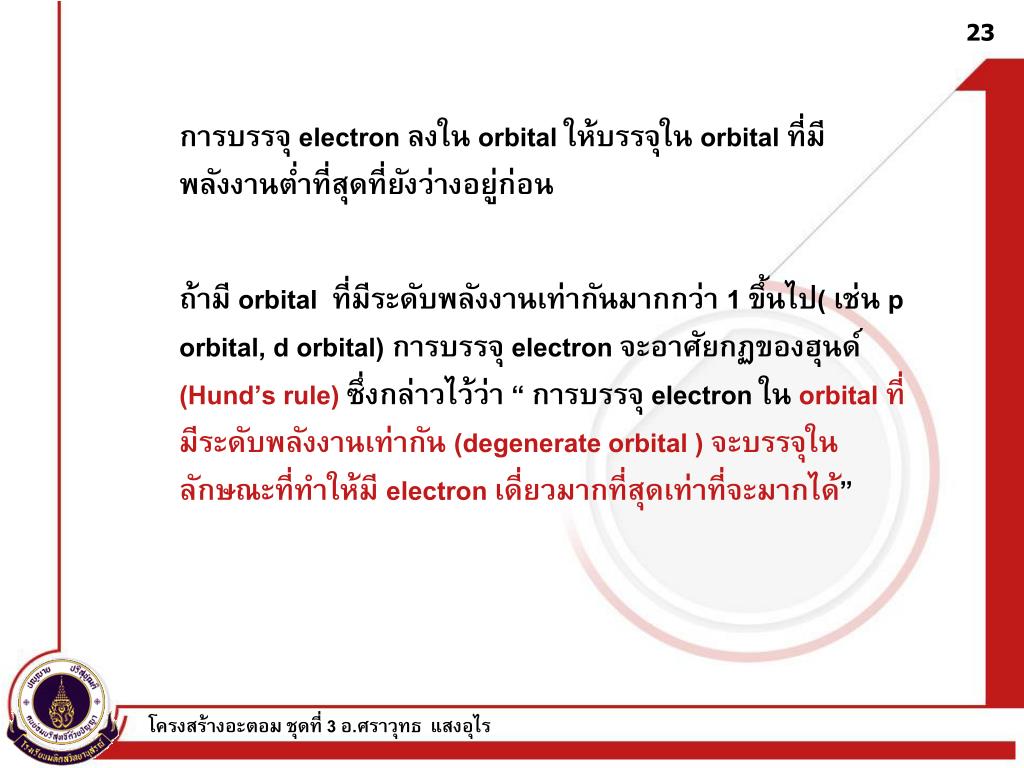

  23. การบรรจุ electron ลงใน orbital ให้บรรจุใน orbital ที่มีพลังงานต่ำที่สุดที่ยังว่างอยู่ก่อน • ถ้ามี orbital ที่มีระดับพลังงานเท่ากันมากกว่า 1 ขึ้นไป( เช่น p orbital, d orbital) การบรรจุ electron จะอาศัยกฏของฮุนด์(Hund’s rule) ซึ่งกล่าวไว้ว่า “ การบรรจุ electron ใน orbital ที่มีระดับพลังงานเท่ากัน (degenerate orbital ) จะบรรจุในลักษณะที่ทำให้มี electron เดี่ยวมากที่สุดเท่าที่จะมากได้” โครงสร้างอะตอม ชุดที่ 3 อ.ศราวุทธ แสงอุไร

  24. ถ้าทุกๆ orbital ในระดับพลังงานเดียวกันมี electron บรรจุอยู่เต็ม ( 2 electron ต่อ 1 orbital ) เรียกว่า การบรรจุเต็ม (filled configuration)แต่ถ้าทุก orbital มี electron อยู่เพียงครึ่งเดียว เรียกว่าการบรรจุครึ่ง (half-filled configuration) • อะตอมที่มีการจัดเรียง electron แบบบรรจุเต็มหรือบรรจุครึ่ง มักจะมีเสถียรภาพมากกว่า atom ที่มีการจัดเรียง electron แบบอื่นๆ เช่น 2p3 เสถียรกว่า 2p4 , 3d5 เสถียรกว่า 3d4 , 3d 10 เสถียรกว่า 3d9 แต่การบรรจุแบบเต็มจะเสถียรกว่าการบรรจุแบบครึ่ง (การบรรจุแบบเต็ม, แบบครึ่งนี้มุ่งเน้นที่ valence electron และชั้นที่ถัดลงมาเท่านั้น ดังนั้น การจัดเรียง electron ของ Cr จึงเป็นแบบ 1s2 2s2 2p6 3s2 3p6 4s1 3d5 โครงสร้างอะตอม ชุดที่ 3 อ.ศราวุทธ แสงอุไร

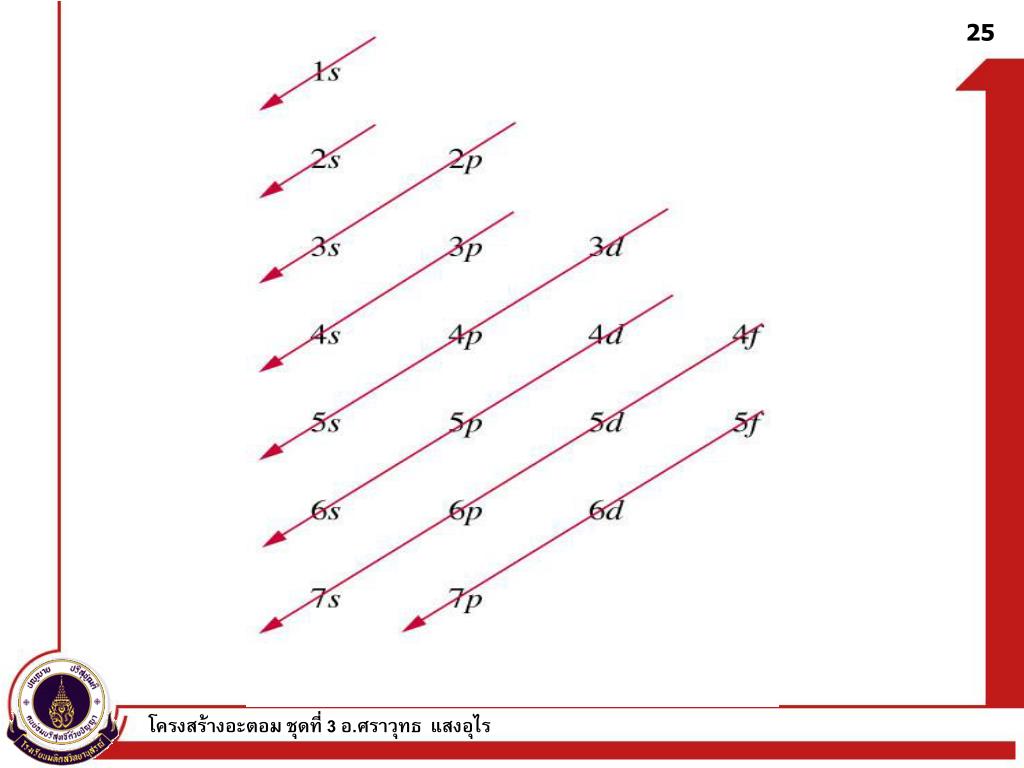

  25. โครงสร้างอะตอม ชุดที่ 3 อ.ศราวุทธ แสงอุไร

  26. โครงสร้างอะตอม ชุดที่ 3 อ.ศราวุทธ แสงอุไร

  27. Electron configuration พาราแมกเนติก ไดอะแมกเนติก โครงสร้างอะตอม ชุดที่ 3 อ.ศราวุทธ แสงอุไร

  28. 20Ca มีการจัดเรียงอิเล็กตรอน อิเล็กตรอนตัวสุดท้ายมีเลขควอนตัมดังนี้ n = 4 l = 0 m = 0 s = - 1/2 โครงสร้างอะตอม ชุดที่ 3 อ.ศราวุทธ แสงอุไร

  29. แบบฝึกการจัดเรียงอิเล็กตรอนแบบฝึกการจัดเรียงอิเล็กตรอน • 20Ca • 1s2, 2s2, 2p6, 3s2, 3p6, 4s2 • 31Ga • 1s2, 2s2, 2p6, 3s2, 3p6, 4s2, 3d10, 4p1 โครงสร้างอะตอม ชุดที่ 3 อ.ศราวุทธ แสงอุไร

  30. ATOMIC ELECTRON CONFIGURATIONS AND PERIODICITY โครงสร้างอะตอม ชุดที่ 3 อ.ศราวุทธ แสงอุไร

  31. โครงสร้างอะตอม ชุดที่ 3 อ.ศราวุทธ แสงอุไร

  32. Ionization Energy พลังงานความที่น้อยที่สุด ที่ทำให้อิเล็กตรอนหลุดออกจากอะตอม ในสถานะก๊าซ เรียกว่า พลังงานไอออเซชัน (Ionization energy) หรือ IE มีได้หลายค่า ซึ่งเท่ากับจำนวนอิเล็กตรอนที่มีอยู่ เช่น ธาตุไฮโดรเจน มี 1 อิเล็กตรอน จะมีเพียง IE เพียง 1 ค่า ในขณะที่ Ne มี 10 อิเล็กตรอน จะมี IE 10 ค่า โครงสร้างอะตอม ชุดที่ 3 อ.ศราวุทธ แสงอุไร

  33. โครงสร้างอะตอม ชุดที่ 3 อ.ศราวุทธ แสงอุไร

  34. Ionization Energy • Mg(g) Mg+(g) + e : IE1 = 744 kJ/mol • Mg +(g) Mg 2+(g) + e : IE2 = 1457 kJ/mol • Mg 2+(g) Mg 3+(g) + e : IE3 = 7739 kJ/mol โครงสร้างอะตอม ชุดที่ 3 อ.ศราวุทธ แสงอุไร

  35. Ionization Energy • IE1 < IE2 < IE3 < IE4 <…….. โครงสร้างอะตอม ชุดที่ 3 อ.ศราวุทธ แสงอุไร

  36. ปัจจัยที่มีผลต่อค่าพลังงานไอออไนเซชัน ปัจจัยที่มีผลต่อค่าพลังงานไอออไนเซชัน • ขนาดของอะตอม มีผลต่อค่า IE ถ้าอะตอมมีขนาดเล็ก IE จะสูง (เพราะนิวเคลียสส่งแรงดึงดูดไว้มาก) แต่ถ้าอะตอมมีขนาดใหญ่ IE จะต่ำ (เพราะนิวเคลียสส่งแรงดึงดูดอิเล็กตรอนได้น้อย โดยการพิจารณาดังนี้ • ธาตุในหมู่เดียวกัน ค่า IE จะเพิ่มจากล่างขึ้นบน (เพราะธาตุที่อยู่ด้านล่างมีขนาดใหญ่กว่า • ธาตุในคาบเดียวกัน ค่า IE จะเพิ่มจากซ้ายไปขวา (เพราะขนาดอะตอมจะลดลงจากซ้ายไปขวา เนื่องจากอะตอมทางขวามีโปรตอนมากกว่าทางซ้าย จึงมีแรงดึงดูดมาก ขนาดจึงเล็ก โครงสร้างอะตอม ชุดที่ 3 อ.ศราวุทธ แสงอุไร

  37. ความสัมพันธ์ระหว่างพลังงานไอออไนเซชัน และระดับพลังงานของอิเล็กตรอน • อิเล็กตรอนที่อยู่ในระดับพลังงานเดียวกันจะมีค่า IE ไม่แตกต่างกันมากนัก เพราะว่าอยู่ห่างจากนิวเคลียสพอๆ กัน จึงดูดกับนิวเคลียสด้วยแรงใกล้เคียงกัน การดึงอิเล็กตรอนเหล่านี้ออกจากอะตอมจึงใช้พลังงานพอๆ กัน • อิเล็กตรอนที่อยู่ต่างพลังงานกัน จะมี IE แตกต่างกันอย่างเห็นได้ชัด เพราะอยู่ห่างจากนิวเคลียสต่างกันมาก จึงดึงดูดกับนิวเคลียสด้วยแรงต่างกัน การดึงดูดอิเล็กตรอนเหล่านี้ออกจากอะตอม จึงต้องใช้พลังงานต่างกันอย่างเห็นได้ชัด โครงสร้างอะตอม ชุดที่ 3 อ.ศราวุทธ แสงอุไร

  38. ความสัมพันธ์ระหว่างพลังงานไอออไนเซชัน และระดับพลังงานของอิเล็กตรอน • จำนวนกลุ่มของ IE ที่แตกต่างกัน แสดงให้ทราบว่าธาตุนั้นมีอิเล็กตรอนอยู่กี่ระดับพลังงานนอกจากนี้ระดับพลังงานของอิเล็กตรอนบอกให้ทราบว่า ธาตุนั้นอยู่คาบใดในตารางธาตุ • อิเล็กตรอนที่อยู่ในระดับพลังงานนอกสุด เป็นตัวบ่งบอกว่าธาตุนั้นอยู่ในหมู่ใดของตารางธาตุ • (พิจารณาได้ชัดเจน สำหรับ 20 ธาตุแรก) โครงสร้างอะตอม ชุดที่ 3 อ.ศราวุทธ แสงอุไร

  39. แหล่งอ้างอิง • Martin S. Silberberg, Chemistry: The Molecular Nature of Matter and Change, McGraw-Hill Higher Education, 2004 • Raymond Chang, Chemistry, Williams College, McGraw-Hill Higher Education, 2002 • http://www.chemistrycoach.com โครงสร้างอะตอม ชุดที่ 3 อ.ศราวุทธ แสงอุไร
