Kondensatori

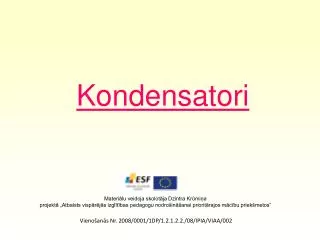

1. Kondensatori Materiālu veidoja skolotāja Dzintra Krūmiņa projektā„Atbalsts vispārējās izglītības pedagogu nodrošināšanai prioritārajos mācību priekšmetos” Vienošanās Nr. 2008/0001/1DP/1.2.1.2.2./08/IPIA/VIAA/002

2. Kondensatori

3. Materiāli, kurus izmanto: vadītājiem – galvenokārt alumīnijs (Al), sudrabs (Ag), elektrolītiskajiem lieto arī tantalu (Ta) un rubīdiju (Rb); dielektriķiem – keramiku un dažādas plastmasas. Senāku modeļu ražojumos vēl var sastapt papīra un vizlas dielektriķus.

4. Kondensatoru kapacitāte C C= ε0 S ε d ε – dielektriķa dielektriskā caurlaidība, S-vadītāju plākšņu laukums, d – attālums starp plāksnēm, ε0 -konstante Kapacitātes mērvienība –farads F, plašāk lieto pF;nF Kondensatorus saslēdzot paralēli Ckop=C1+C2 Kondensatorus saslēdzot virknē 1/Ckop=1/C1+1/C2

5. Maiņstrāvas gadījumā caur kondensatoru plūdīs strāva. Tās lielums būs proporcionāls kondensatora kapacitātei, maiņstrāvas avota frekvencei un tā spriegumam. • Lai iegūtu lielāku kapacitāti, var saslēgt paralēli vairākus kondensatorus • Kondensatora darba spriegums ir spriegums, pie kura kondensators spēj ilgstoši darboties, nemainot savas īpašības. Kondensatorus var saslēgt virknē, lai iegūtu lielāku darba spriegumu.

7. Kondensatoru veidi Keramiskie kondensatori raksturojas ar relatīvi nelielu kapacitāti un lielu maksimālo darba spriegumu, maziem zudumiem. Visvairāk tiek lietoti augstfrekvences shēmās – radio, TV u.c., kā arī shēmās ar lieliem spriegumiem.

8. Poliesteru jeb plēvīšu kondensatori ir ar salīdzinoši vidēju kapacitāti, tos vairāk lieto, piem. audio tehnikā. Lai iegūtu lielāku elektrodu laukumu (un, protams, kapacitāti), tos izgatavo no folijas un satin rullītī. Par dielektriķi kalpo plāna plastikas plēvīte.

9. SMD (chip) kondensatori ir keramisko kondensatoru paveids un tos visvairāk lieto ciparu tehnikā (un PC) impulsu traucējumu fitrēšanai.

10. Maiņkondensatorus lieto galvenokārt analogajā radioaparatūrā.

11. Pieskaņošanas kondensatorus (trimmerus) lieto, lai sajūgtu ieejas un heterodīna kontūrus, fiksētu diapazonu robežas radiouztvērējos, pieregulētu gaitas precizitāti elektroniskajos pulksteņos u.c.Attēlos: SMD un parastie trimmeri

12. Elektrolītiskie kondensatori raksturīgi ar to, ka par dielektriķi izmanto plānu Al oksīda slāni tieši uz folijas. Pie tam pusšķidrais elektrolīts izpilda (-) pola funkcijas.Ar šādu tehnoloģiju var iegūt ļoti lielas kapacitātes pie minimāliem izmēriem un masas. Elektrolītiskos kondensatorus visvairāk lieto zemfrekvences shēmās, skaņas pastiprinātājos, barošanas blokos un dažādos filtros. Visbiežāk sastopami polārie kondensatori, tiem mīnusa pols apzīmēts ar melnu vai krāsainu joslu visā korpusa garumā. Nepolāriem elektrolītiskiem kondensatoriem ir apzīmējums NP uz korpusa.

13. Kondensatoru marķējumi • Keramikas un poliesteru kondensatoriem kapacitāti vienmēr nolasa pikofarados. Elektrolītiskajiem lielākoties tie ir mikrofaradi. • Parasti lieto kombināciju 3 cipari + burts.1.,2. cipari – kapacitātes vērtība3. cipars – skaitļa 10 pakāpe, ar kuru jāreizina vērtība.Burts – pielaide ( F=1%, G=2%, H=3%, I=5%, K=10%, M=20%) Ja pielaide nav normēta, vai ir standartizēta konkrētam ražotājam, tad šā burta nebūs. • Piemēri: 1. Keramikas kondensators.Uz tā rakstīts:473YHZTātad 47 x 103 = 47 x 1000 = 47000 pF = 47 nFYHZ ir ražotāja kodi. • Elektrolītiskajiem kondensatoriem parasti C un U(max) raksturo pilni uzraksti, piemēram 100μF 25V.

14. Elektriskie svarisastāv no divām metāla plāksnēm P, kas veidokondensatoru, kurš pieslēgts pie impulsu ģeneratora. Ģeneratorsražo strāvas impulsus, kuru frekvence ir tieši proporcionālakondensatora kapacitātei. Ģeneratoram pievienots displejs, uz kuraciparu veidā redzama ražoto impulsu frekvence ν. Frekvence νatkarībā no kondensatora kapacitātes C

15. Elektrības kabeļu meklētājadarbības pamatā ir kondensators ar vienu uzlādētu plāksni. Aiz sienas atrodot kabeli, veidojas kondensators.

16. Paldies par uzmanību !
