基本電學實習 I

Loading in 2 Seconds...

play fullscreen
1 / 24

基本電學實習 I - PowerPoint PPT Presentation


  • 328 Views
  • Uploaded on

基本電學實習 I. 第六章 屋內用電管線之裝配 6-1 低壓電纜配線 6-2 單相二線式 PVC 管配線 6-3 單相三線式 EMT 管配線 6-4 接地裝設與接地電阻之測量 6-5 屋內線路絕緣電阻之測量 6-6 單相三線式多分路配線 6-7 住宅配線設計. 低壓電纜配線. 6-1. 電纜的種類. PVC 電纜構造. 可撓裝甲電纜構造. MI 電纜構造. BN 電纜構造. 交連 PE 電纜構造. 低壓電纜配線. 6-1. 電纜固定、彎曲與連接. 插釘式固定夾. 雙釘式固定夾. 電纜接頭. 電纜彎曲. 固定夾.

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about ' 基本電學實習 I' - kylie-bird


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
slide1

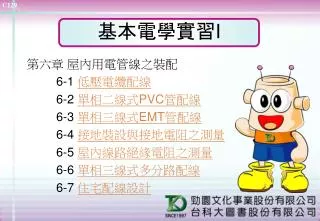

基本電學實習I

第六章 屋內用電管線之裝配

6-1 低壓電纜配線

6-2 單相二線式PVC管配線

6-3 單相三線式EMT管配線

6-4 接地裝設與接地電阻之測量

6-5 屋內線路絕緣電阻之測量

6-6 單相三線式多分路配線

6-7 住宅配線設計

slide2
低壓電纜配線

6-1

電纜的種類

PVC電纜構造

可撓裝甲電纜構造

MI電纜構造

BN電纜構造

交連PE電纜構造

slide3
低壓電纜配線

6-1

電纜固定、彎曲與連接

插釘式固定夾

雙釘式固定夾

電纜接頭

電纜彎曲

固定夾

電纜、電纜頭、開關盒連接圖

電纜接頭分解圖

slide4
單相二線式PVC管配線

6-2

PVC管規格表

硬質PVC導線管規格

slide5
單相二線式PVC管配線

6-2

非金屬管管內導線數十根(含)以內之管徑選用表

管徑選用表

slide6
單相二線式PVC管配線

6-2

PVC管的切斷

鋸片切斷

銼刀除毛邊

切管器切斷

slide7
單相二線式PVC管配線

6-2

PVC管加熱彎曲

 小S彎曲             擴管

加熱長度

PVCL型彎管

小S製作

slide8
單相二線式PVC管配線

6-2

擴管工具

喇叭口加熱範圍

PVC管固定

slide9
單相三線式EMT管配線

6-3

EMT管規格

EMT導線管規格

slide10
單相三線式EMT管配線

6-3

  切斷工具                 鋸片切斷

    鋼鋸           切管器         夾管

    鋸痕          鋸切           切斷

slide11
單相三線式EMT管配線

6-3

切管器切斷

         夾管             切斷

斷面處理

切管器切斷

         夾管             切斷

斷面處理

切管器切斷

         夾管             切斷

斷面處理

slide12
單相三線式EMT管配線

6-3

EMT管固定與連接

   延長接頭    管匣接頭

EMT管彎曲        小S彎曲範圍

L型彎曲半徑

slide13
單相三線式EMT管配線

6-3

EMT管系統接地處理

slide15
接地裝設與接地電阻之測量

6-4

接地電阻值對照表

各類接地其接地電阻對照表

slide16
屋內線路絕緣電阻之測量

6-5

手搖式高阻計外觀及接線

排除漏電電流接線

手搖式高阻計外觀

slide17
屋內線路絕緣電阻之測量

6-5

電子式高阻計外觀及電池檢查

電子式高阻計外觀

高阻計電池電量檢查

slide18
單相三線式多分路配線

6-6

分電盤電路單線圖及複線圖

分電盤電路複線圖

分電盤電路單線圖

slide19
單相三線式多分路配線

6-6

多分路配線管路

管路圖

slide20
住宅配線設計

6-7

安培容量表

PVC管配線(導線絕緣物溫度60℃者)

之安培容量表(周溫35℃以下)

slide21
住宅配線設計

6-7

建物照明標準

輸出/電流對照表

建物照明標準

低壓單相電容式感應電動機額定 輸出/電流 對照表

slide22
住宅配線設計

6-7

分路負載設置表

分路負載設置表

slide23
住宅配線設計

6-7

幹線需量因數表

幹線需量因數表

slide24
住宅配線設計

6-7

住宅、非住宅需量因數表

住宅用衣服乾燥器需量因數

非住宅用廚房電器需量因數
