  1. Maschinendatenerfassung(MDE)

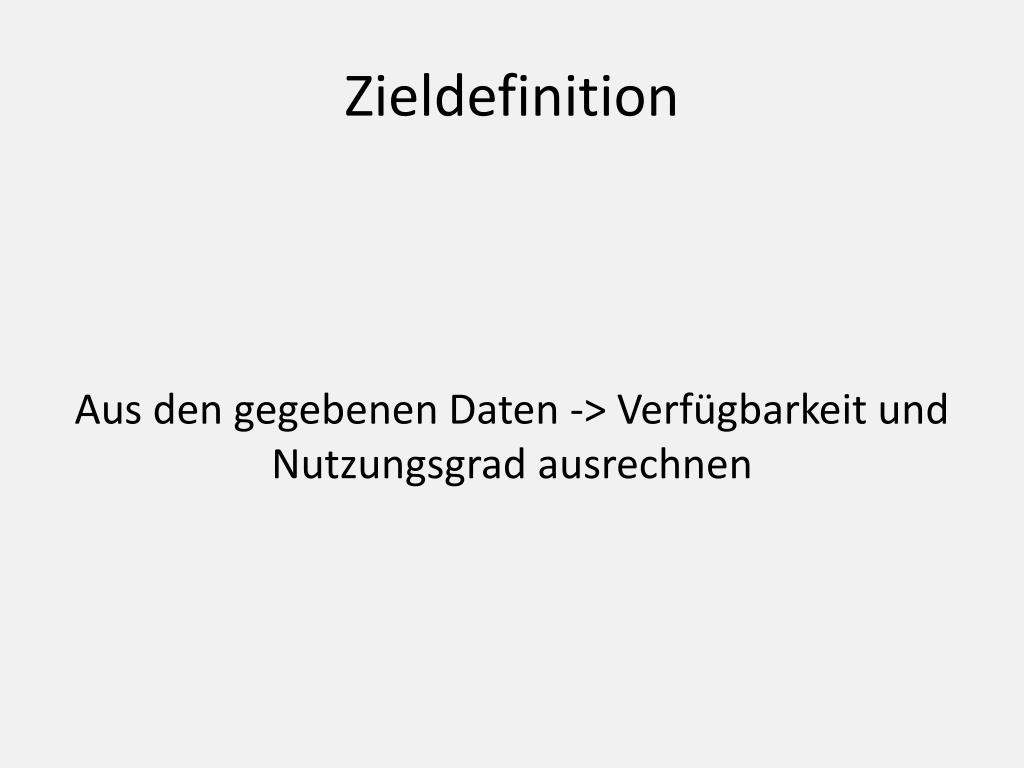

  2. Zieldefinition Aus den gegebenen Daten -> Verfügbarkeit und Nutzungsgrad ausrechnen

  3. Gegebene Dialogmaske:

  4. Schritt 1-4 1. Auswahl aus 24 Maschinen (Maschine 1 ausgewählt) 2.Datei von Format „xls“ in passendes Format ändern 3. filtern nach Maschine 1 (Filterfunktion) 4. Sortieren der Spalten Datum, h, m, s auf - absteigend gefiltert und sortiert

  5. Schritt 5-7 5. Stillstandsbeginn mit Formel =ZEIT(B2;C2;D2) berechnen 6. Wert von Dezimalzahl auf Stundenformat ändern 7.Stillstandsdauer in ein Datumsformat ändern =G2/86400 Ausschnitt zu den Spalten Stillstandsbeginn und Stillstandsdauer

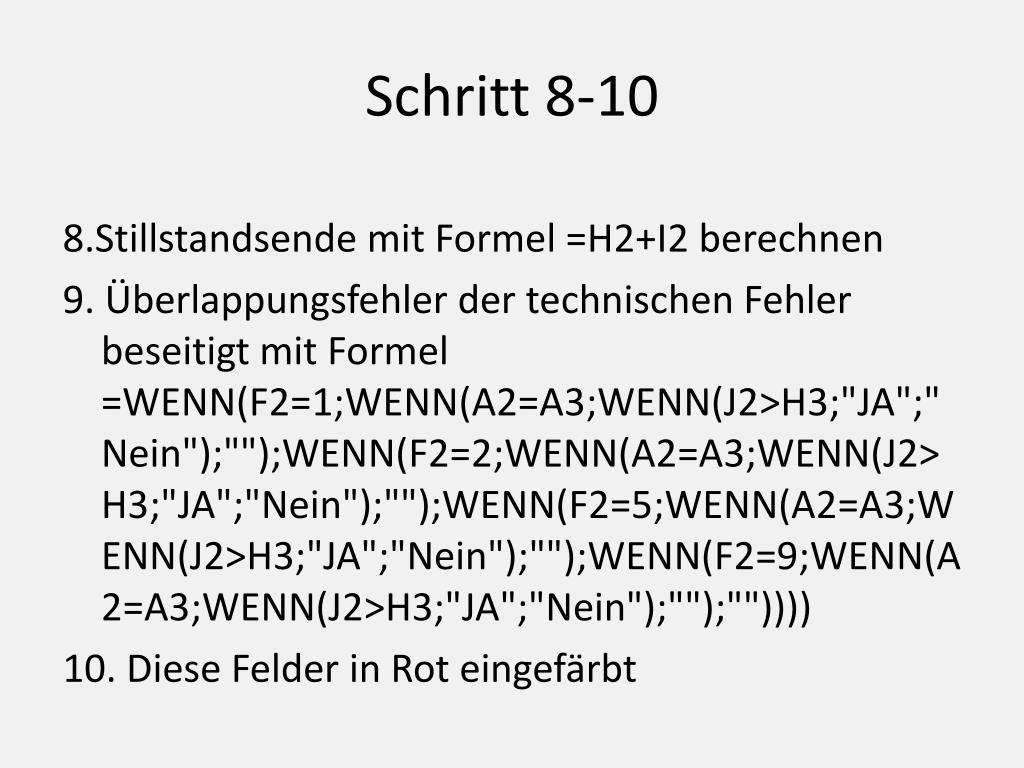

  6. Schritt 8-10 8.Stillstandsende mit Formel =H2+I2 berechnen 9. Überlappungsfehler der technischen Fehler beseitigt mit Formel =WENN(F2=1;WENN(A2=A3;WENN(J2>H3;"JA";"Nein");"");WENN(F2=2;WENN(A2=A3;WENN(J2>H3;"JA";"Nein");"");WENN(F2=5;WENN(A2=A3;WENN(J2>H3;"JA";"Nein");"");WENN(F2=9;WENN(A2=A3;WENN(J2>H3;"JA";"Nein");"");"")))) 10. Diese Felder in Rot eingefärbt

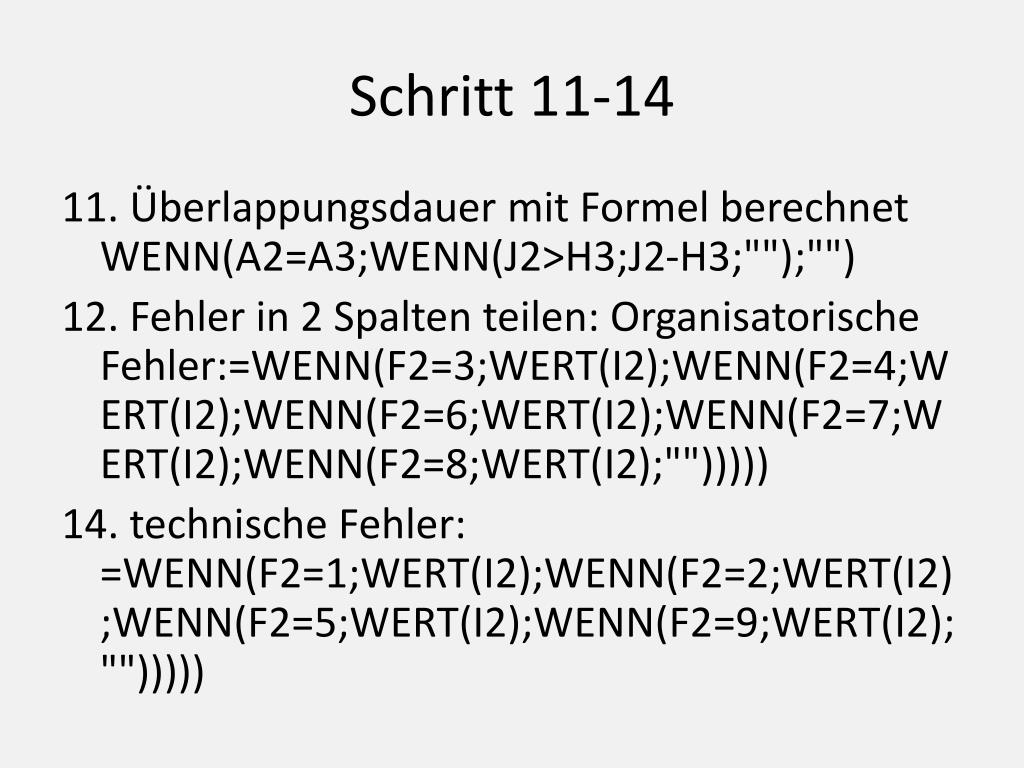

  7. Schritt 11-14 11. Überlappungsdauer mit Formel berechnet WENN(A2=A3;WENN(J2>H3;J2-H3;"");"") 12. Fehler in 2 Spalten teilen: Organisatorische Fehler:=WENN(F2=3;WERT(I2);WENN(F2=4;WERT(I2);WENN(F2=6;WERT(I2);WENN(F2=7;WERT(I2);WENN(F2=8;WERT(I2);""))))) 14. technische Fehler: =WENN(F2=1;WERT(I2);WENN(F2=2;WERT(I2);WENN(F2=5;WERT(I2);WENN(F2=9;WERT(I2); "")))))

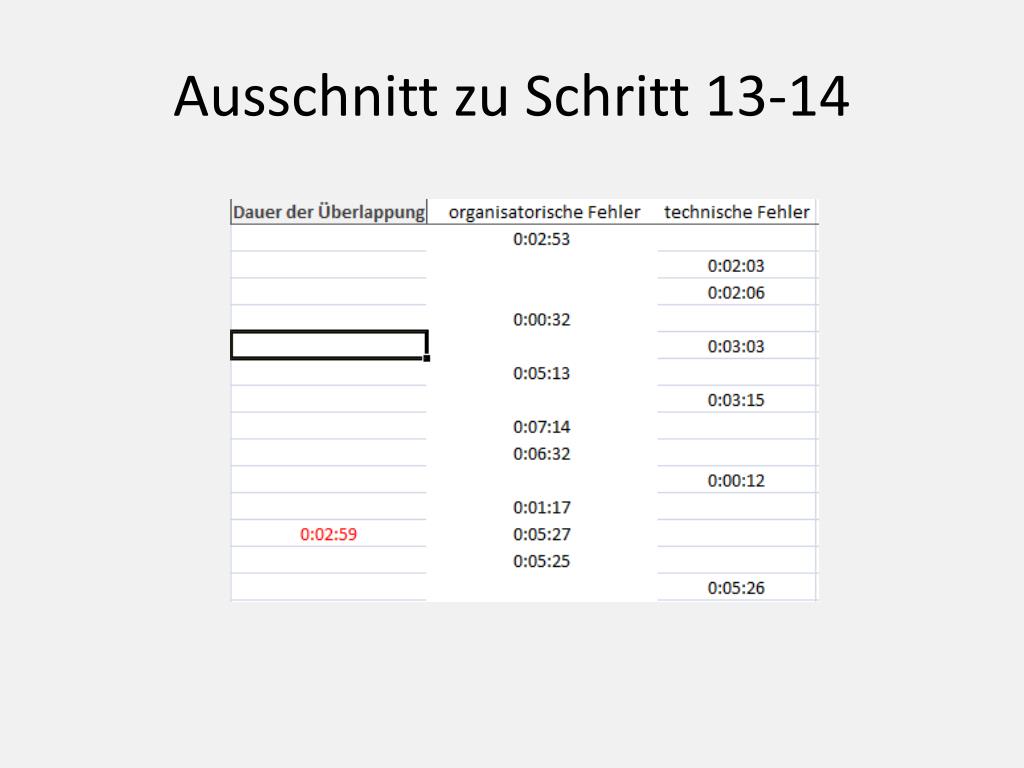

  8. Ausschnitt zu Schritt 13-14

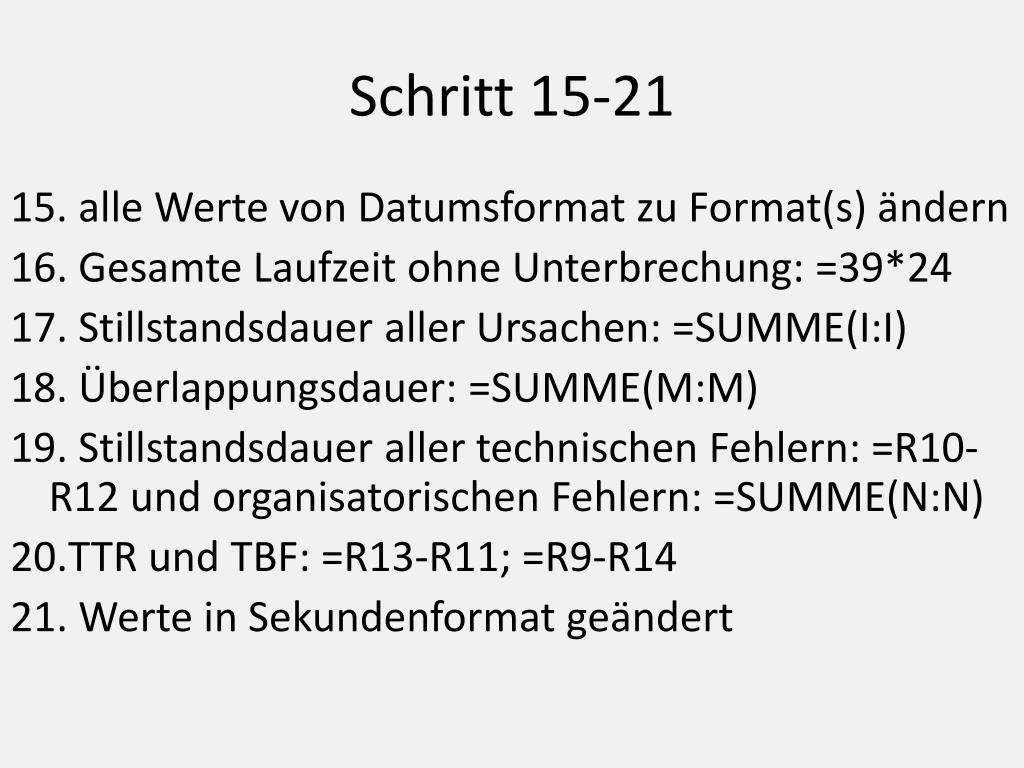

  9. Schritt 15-21 15. alle Werte von Datumsformat zu Format(s) ändern 16. Gesamte Laufzeit ohne Unterbrechung: =39*24 17. Stillstandsdauer aller Ursachen: =SUMME(I:I) 18. Überlappungsdauer: =SUMME(M:M) 19. Stillstandsdauer aller technischen Fehlern: =R10-R12 und organisatorischen Fehlern: =SUMME(N:N) • TTR und TBF: =R13-R11; =R9-R14 • Werte in Sekundenformat geändert

  10. Berechnung der Verfügbarkeit

  11. Berechnung des Nutzungsgrades 22. Werte von Verfügbarkeit übernommen 23. Bildung der Summe aller Instandhaltungszeiten =WENN(F2=9;WERT(I2);"") 24. Werte einsetzen in untere Formel

  12. Dialogmaske des Ergebnisses:

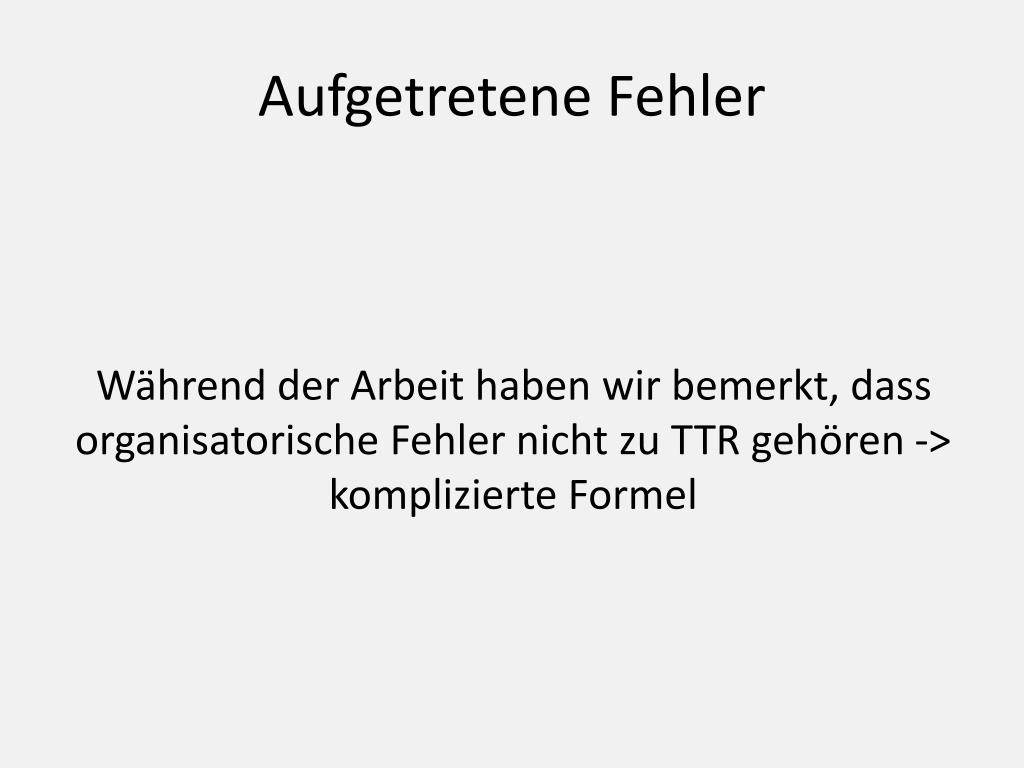

  13. Aufgetretene Fehler Während der Arbeit haben wir bemerkt, dass organisatorische Fehler nicht zu TTR gehören -> komplizierte Formel

  14. DANKE Heiss & Hollaus
