  1. SYSTEMES SOLAIRES THERMIQUES • Technologie des capteurs • Les capteurs SCHUCO • Les ballons pour l’eau chaude • Les ballons pour l’eau chaude et l’appoint de chauffage • Les stations solaires • Les systèmes de régulation

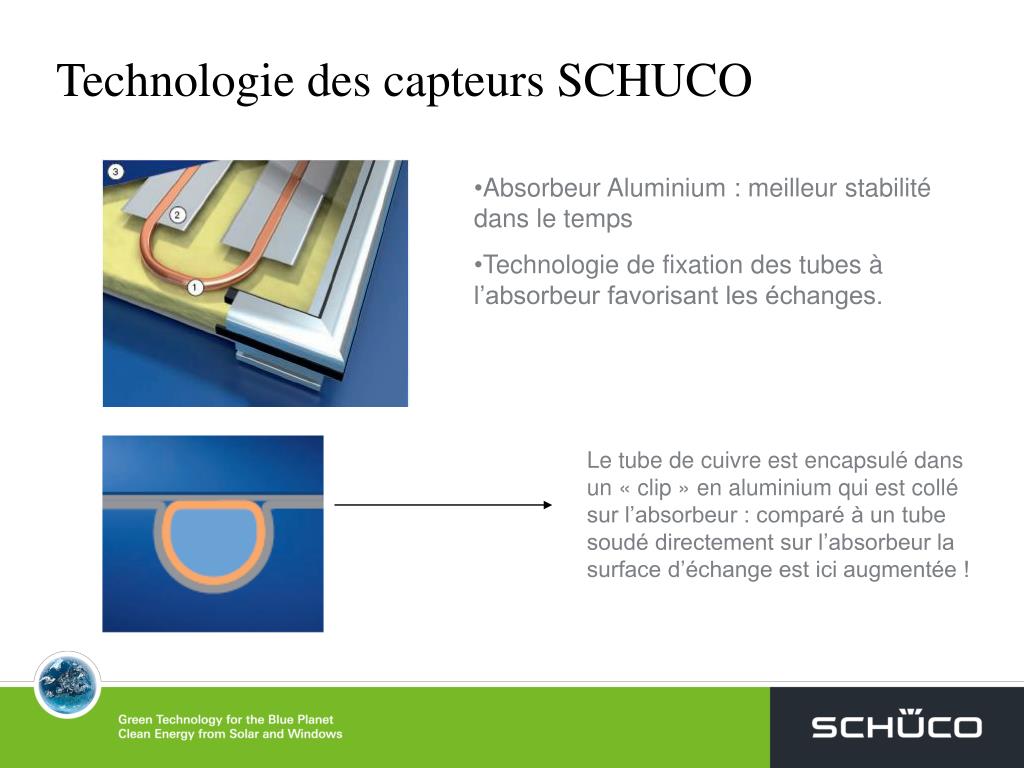

  2. Technologie des capteurs SCHUCO • Absorbeur Aluminium : meilleur stabilité dans le temps • Technologie de fixation des tubes à l’absorbeur favorisant les échanges. Le tube de cuivre est encapsulé dans un « clip » en aluminium qui est collé sur l’absorbeur : comparé à un tube soudé directement sur l’absorbeur la surface d’échange est ici augmentée !

  3. Technologie des capteurs SCHUCODénomination des capteurs • Chaque capteur a pour désignation :Capteur ThermiqueE • Les capteurs SCHUCO se déclinent sur 3 gammes, Standard (série2XX), Kompakt (série3XX)et Premium (série5xx). • L’hydraulique des capteurs se défini par le dernier code «CHX» : Exemple : Un capteur de la gamme Kompakt aura pour désignationCTE319CH CH Exemple : Un capteur de la gamme Premium aura pour désignationCTE520CH1 CH1 Exemple : Un capteur de la gamme Kompakt aura pour désignationCTE220CH2 CH2

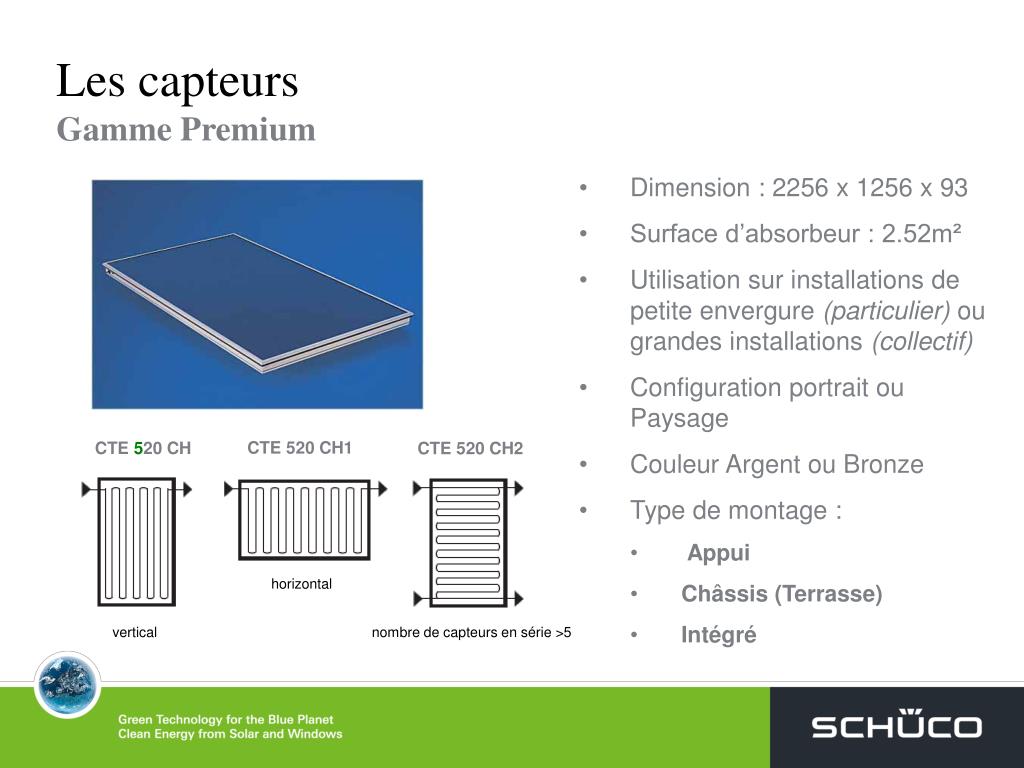

  4. Les capteurs Gamme Premium • Dimension : 2256 x 1256 x 93 • Surface d’absorbeur : 2.52m² • Utilisation sur installations de petite envergure (particulier) ou grandes installations (collectif) • Configuration portrait ou Paysage • Couleur Argent ou Bronze • Type de montage : • Appui • Châssis (Terrasse) • Intégré CTE 520 CH1 CTE520CH CTE 520 CH2 horizontal vertical nombre de capteurs en série >5

  5. Les capteurs Gamme Premium Montage sur chassis Montage en intégration Montage en appui sur toiture

  6. Les capteurs Gamme Kompakt • Dimension : 2102x 1202 x 80 • Surface d’absorbeur : 2.35m² • Utilisation principalement sur installations de petite envergure (particulier) Configuration portrait • Couleur Noire • Type de montage : • Appui

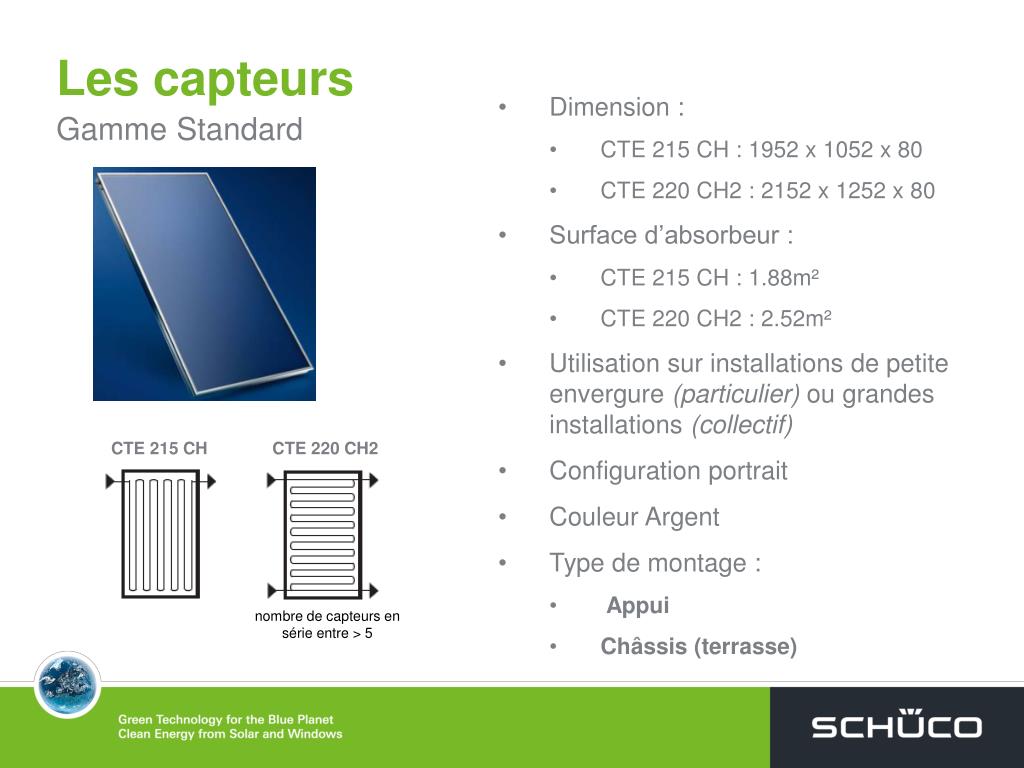

  7. Les capteurs Gamme Standard • Dimension : • CTE 215 CH : 1952 x 1052 x 80 • CTE 220 CH2 : 2152 x 1252 x 80 • Surface d’absorbeur : • CTE 215 CH : 1.88m² • CTE 220 CH2 : 2.52m² • Utilisation sur installations de petite envergure (particulier) ou grandes installations (collectif) • Configuration portrait • Couleur Argent • Type de montage : • Appui • Châssis (terrasse) CTE 215 CH CTE 220 CH2 nombre de capteurs en série entre > 5

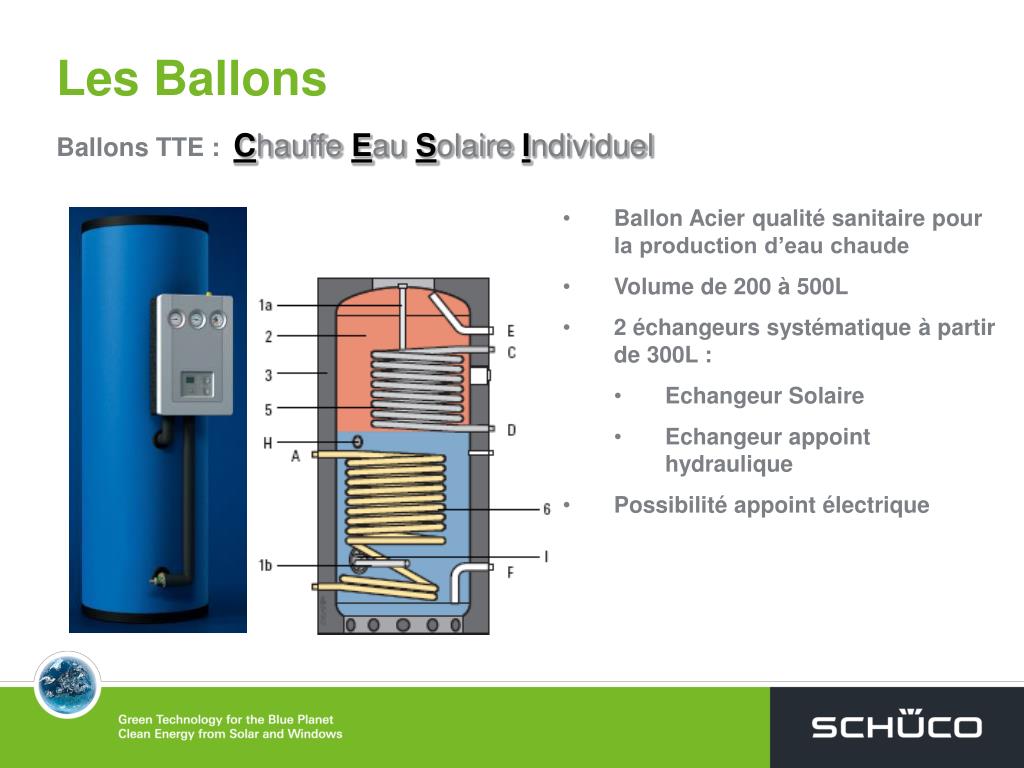

  8. Les Ballons Ballons TTE :Chauffe Eau Solaire Individuel • Ballon Acier qualité sanitaire pour la production d’eau chaude • Volume de 200 à 500L • 2 échangeurs systématique à partir de 300L : • Echangeur Solaire • Echangeur appoint hydraulique • Possibilité appoint électrique

  9. Les Ballons Ballon thermodynamique WPSOL300 • Une petite pompe à chaleur assure la production d’ECS jusqu’à 60° • La température de l’air doit être de mini. 8°C pour assurer la fonctionnement • Un volume minimal de la pièce où l’air est puisée est nécessaire afin d’assurer un renouvellement correct de l’énergie de cet air. • Possibilité d’ajouter un résistance électrique pour un éventuel appoint Echangeur solaire en partie basse : possibilité de coupler le ballon avec une installation solaire !

  10. Les Ballons Ballon thermodynamique WPSOL300 – Exemples d’implantation

  11. Les Ballons Ballon thermodynamique WPSOL300 – Exemples d’implantation

  12. Les Ballons Ballons TTE :Système Solaire Combiné • Ballon Acier qualité sanitaire pour la production d’eau chaude • Volume de 600, 750 et 1000L • Le volume du ballon sert de volume tampon pour l’appoint de chauffage et la production d’eau chaude instantanée via échangeur central. • Volume échangeur 30L pour un puisage de 200L à 340L (avec stockage tampon à 60°C)

  13. Les stations solaire PS 1.X FS • Station complète pré-montée avec organes hydrauliques (thermomètres, vannes, clapet ...) • Régulation intégrée • Montage directement sur le ballon via raccords dédiés. • Débimètre « électronique », mesure du débit : • Calcul de performance • Contrôle de la vitesse du circulateur pour maintenir un débit fixe en fonction des caractéristiques du fluide. Vue d ’ensemble

  14. Les stations solaire PS 1.5 • Station complète pré-montée avec organes hydrauliques (thermomètres, vannes, clapet ...) • Régulation à montée séparée • Montage séparé du ballon

  15. Régulation Solo FS • 4 sondes • Contrôle d’une sortie • Utilisation sur des schémas simple(CESI) Exemple : Régulation d’un CESI

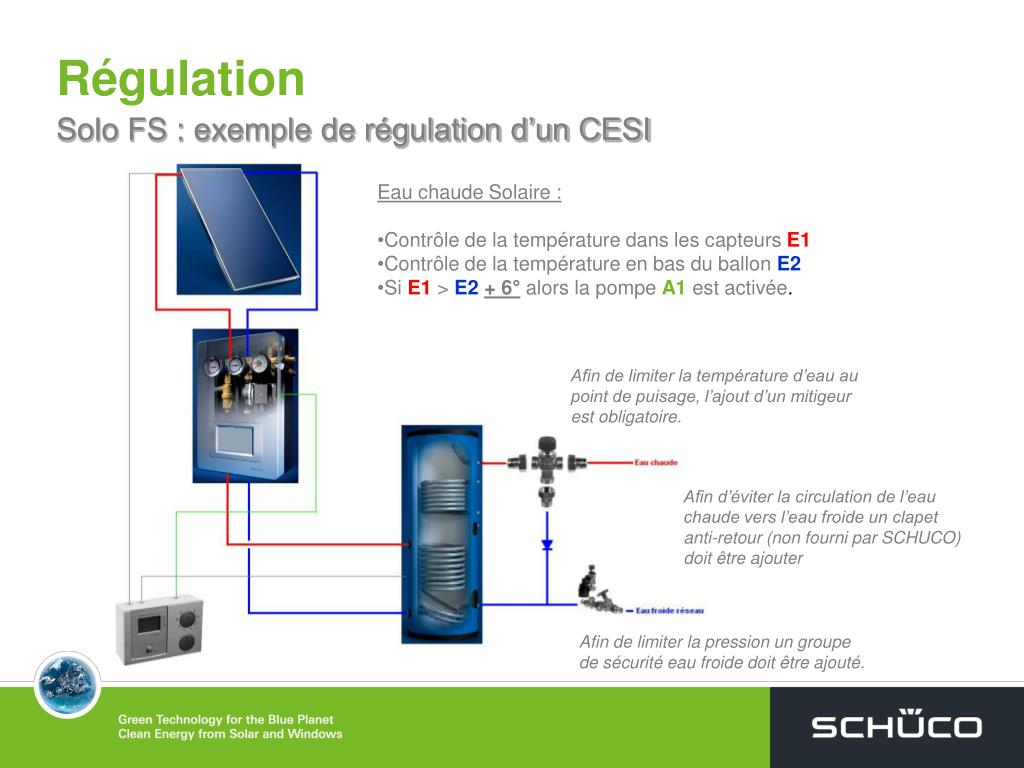

  16. Régulation Solo FS : exemple de régulation d’un CESI • Eau chaude Solaire : • Contrôle de la température dans les capteurs E1 • Contrôle de la température en bas du ballon E2 • Si E1 > E2+ 6° alors la pompe A1 est activée. Afin de limiter la température d’eau au point de puisage, l’ajout d’un mitigeur est obligatoire. Afin d’éviter la circulation de l’eau chaude vers l’eau froide un clapet anti-retour (non fourni par SCHUCO) doit être ajouter Afin de limiter la pression un groupe de sécurité eau froide doit être ajouté.

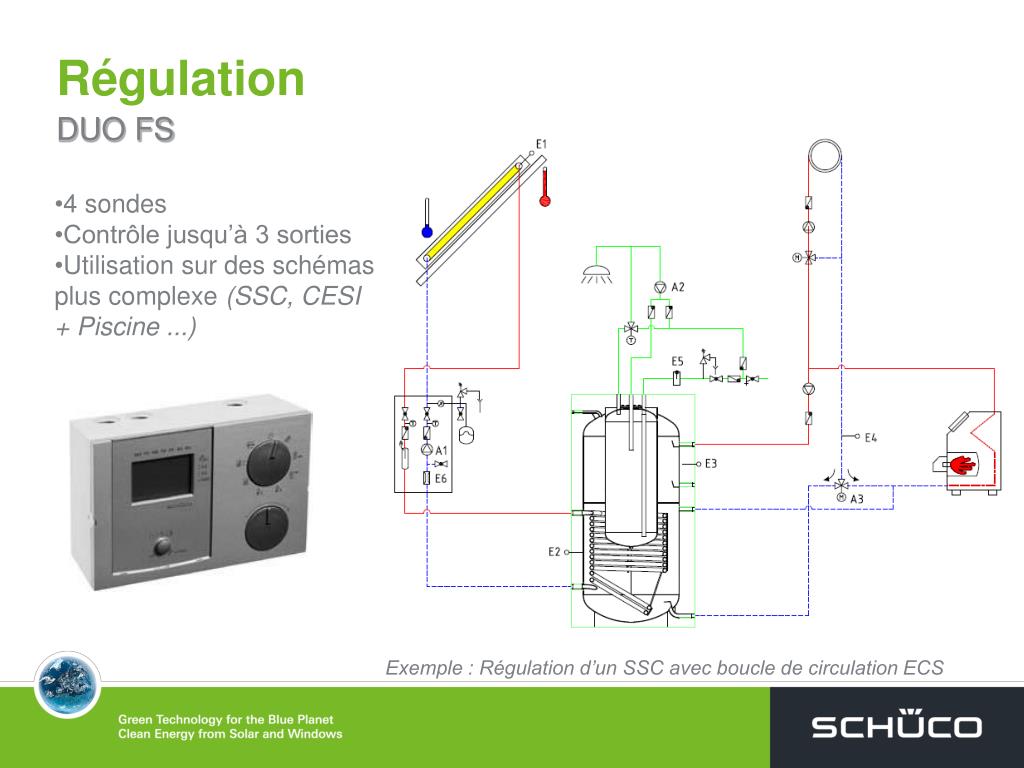

  17. Régulation DUO FS • 4 sondes • Contrôle jusqu’à 3 sorties • Utilisation sur des schémas plus complexe (SSC, CESI + Piscine ...) Exemple : Régulation d’un SSC avec boucle de circulation ECS

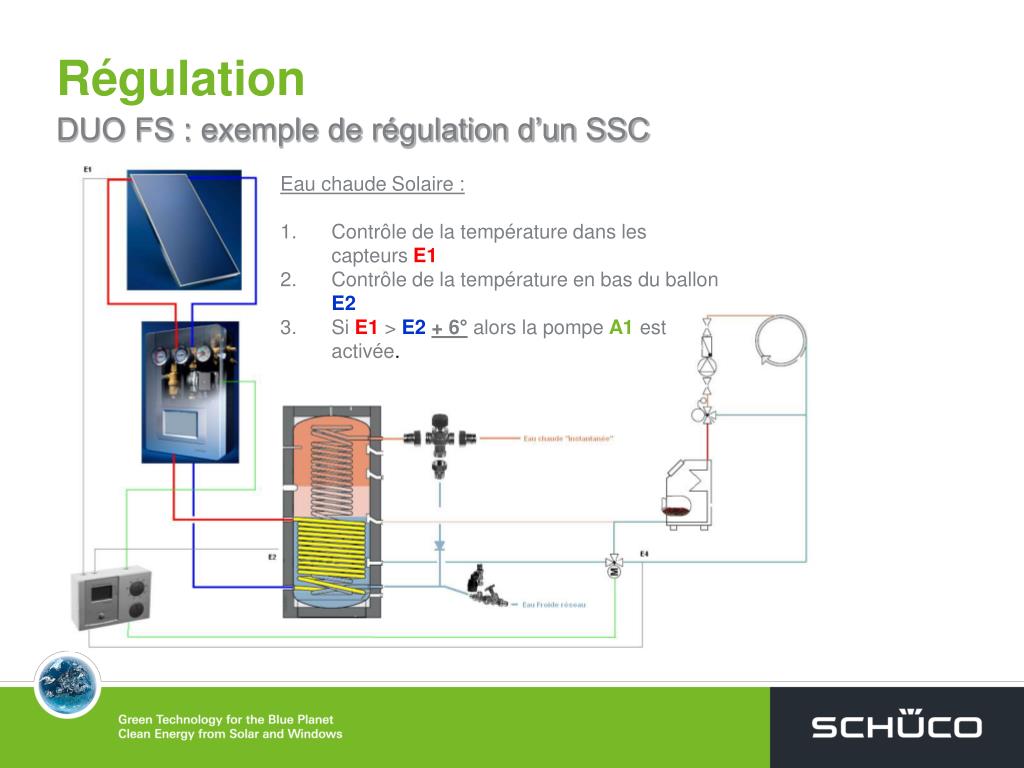

  18. Régulation DUO FS : exemple de régulation d’un SSC • Eau chaude Solaire : • Contrôle de la température dans les capteurs E1 • Contrôle de la température en bas du ballon E2 • Si E1 > E2+ 6° alors la pompe A1 est activée.

  19. Régulation DUO FS : exemple de régulation d’un SSC • Appoint de chauffage : • Contrôle de la température dans les capteurs E4 • Contrôle de la température en bas du ballon E2 3. Si E4 < E2 et qu’il n’y a pas de production d’ECS solaire alors la vanne 3 voies bascule vers le ballon. L’eau retournera préchauffée vers la chaudière qui consommera moins pour atteindre la température de chauffage souhaitée.

  20. NOTIONS DE DIMENSIONNEMENT - THERMIQUE

  21. Objectif du dimensionnement • Taux de couverture ECS : entre 50% et 80% • Productivité : 350 et 600kWh/m² • Taux de couverture chauffage : entre 15% et 30% • Piscine (décharge) • Estimer les économies d ’énergie : électricité, gaz, fioul, bois • Optimiser le rendement de l ’installation (% d ’utilisation) • Limiter les surchauffes dans le capteurs

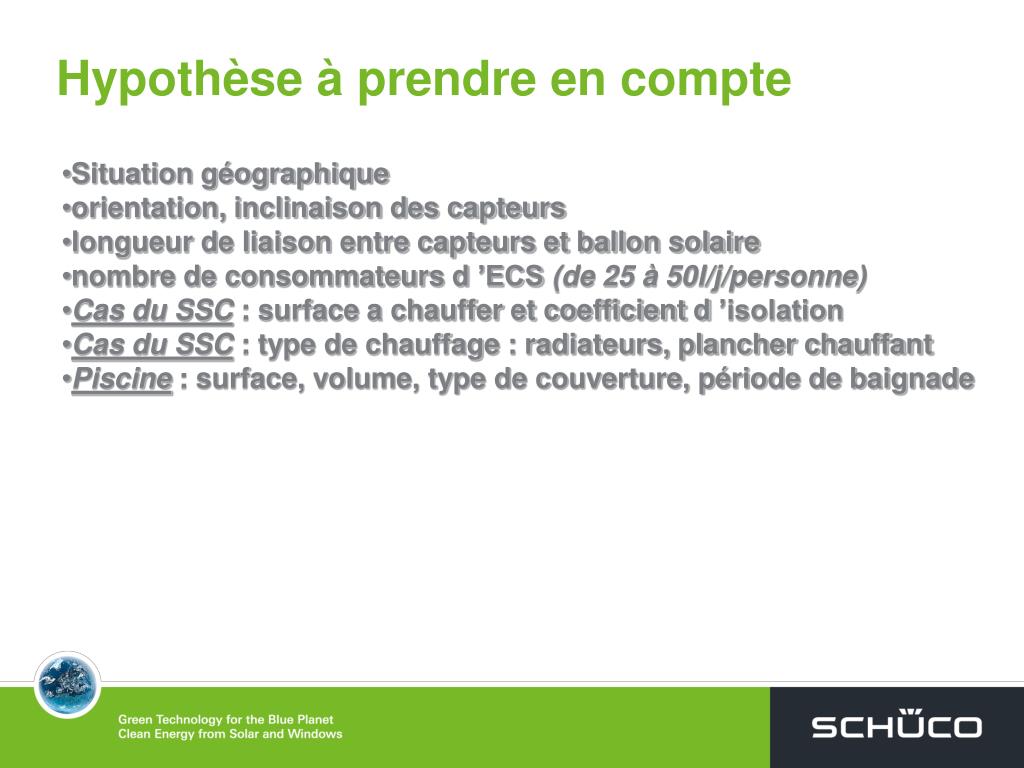

  22. Hypothèse à prendre en compte • Situation géographique • orientation, inclinaison des capteurs • longueur de liaison entre capteurs et ballon solaire • nombre de consommateurs d ’ECS (de 25 à 50l/j/personne) • Cas du SSC : surface a chauffer et coefficient d ’isolation • Cas du SSC : type de chauffage : radiateurs, plancher chauffant • Piscine : surface, volume, type de couverture, période de baignade

  23. Influence inclinaison / Orientation Taux de couverture %

  24. Valeurs Ordre de grandeur pour pré-dimensionnement • Production d ’ECS solaire • Besoin = env. 50 litres/jour/personne • Le ballon doit subvenir au besoin : un ballon bi-énergie (solaire + appoint) = env.Besoin x 1.5 • Dimensionnement ballon : 50L/m² de capteur (approximation possible = 1m²/personne) • Exemple : • 4 personnes x 50 litre/jour/personne => 200L • Ballon bi-énergie (appoint électrique) => 200 x 1.5 = 300L • Capteurs = 300 / 50 => 6m²
