7045757

工业污染源产排污系数应用与使用

中国环境科学研究院

2010年12月


7045757

中国环境科学研究院

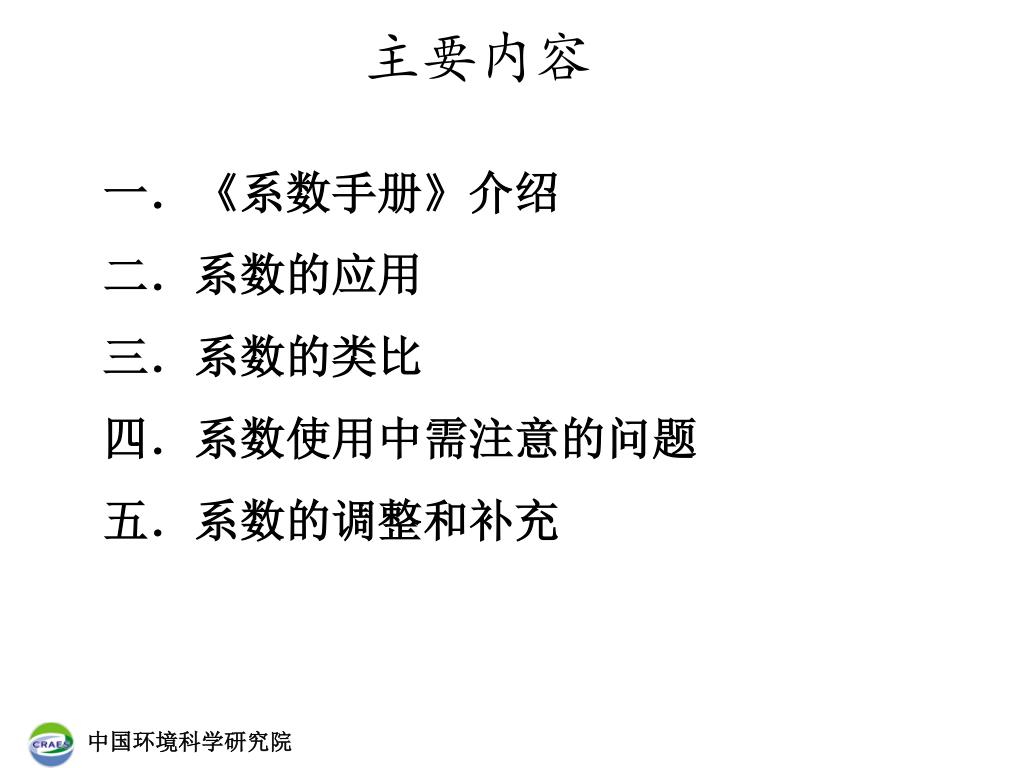

主要内容

  • 《系数手册》介绍

  • 系数的应用

  • 系数的类比

  • 系数使用中需注意的问题

  • 系数的调整和补充


7045757

中国环境科学研究院

主要内容

一、《系数手册》介绍

  • 术语、定义

  • 手册内容的说明


7045757

中国环境科学研究院

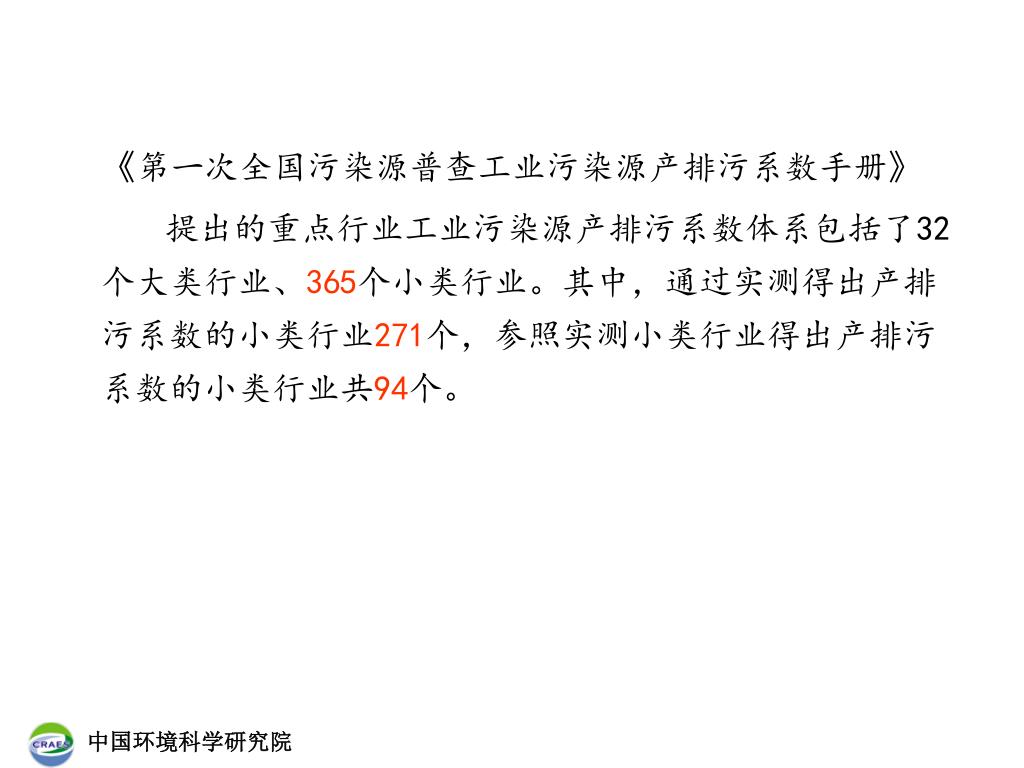

系数手册简介

《第一次全国污染源普查工业污染源产排污系数手册》

提出的重点行业工业污染源产排污系数体系包括了32个大类行业、365个小类行业。其中,通过实测得出产排污系数的小类行业271个,参照实测小类行业得出产排污系数的小类行业共94个。


7045757

中国环境科学研究院

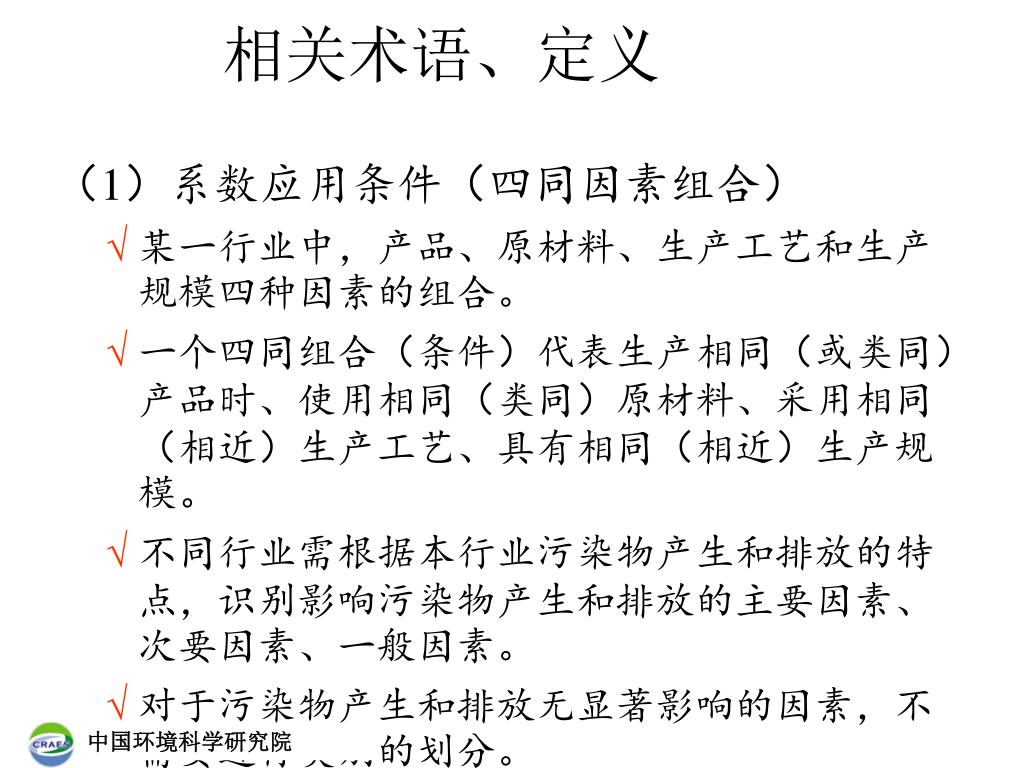

相关术语、定义

(1)系数应用条件(四同因素组合)

  • 某一行业中,产品、原材料、生产工艺和生产规模四种因素的组合。

  • 一个四同组合(条件)代表生产相同(或类同)产品时、使用相同(类同)原材料、采用相同(相近)生产工艺、具有相同(相近)生产规模。

  • 不同行业需根据本行业污染物产生和排放的特点,识别影响污染物产生和排放的主要因素、次要因素、一般因素。

  • 对于污染物产生和排放无显著影响的因素,不需要进行类别的划分。


7045757

中国环境科学研究院

相关术语、定义

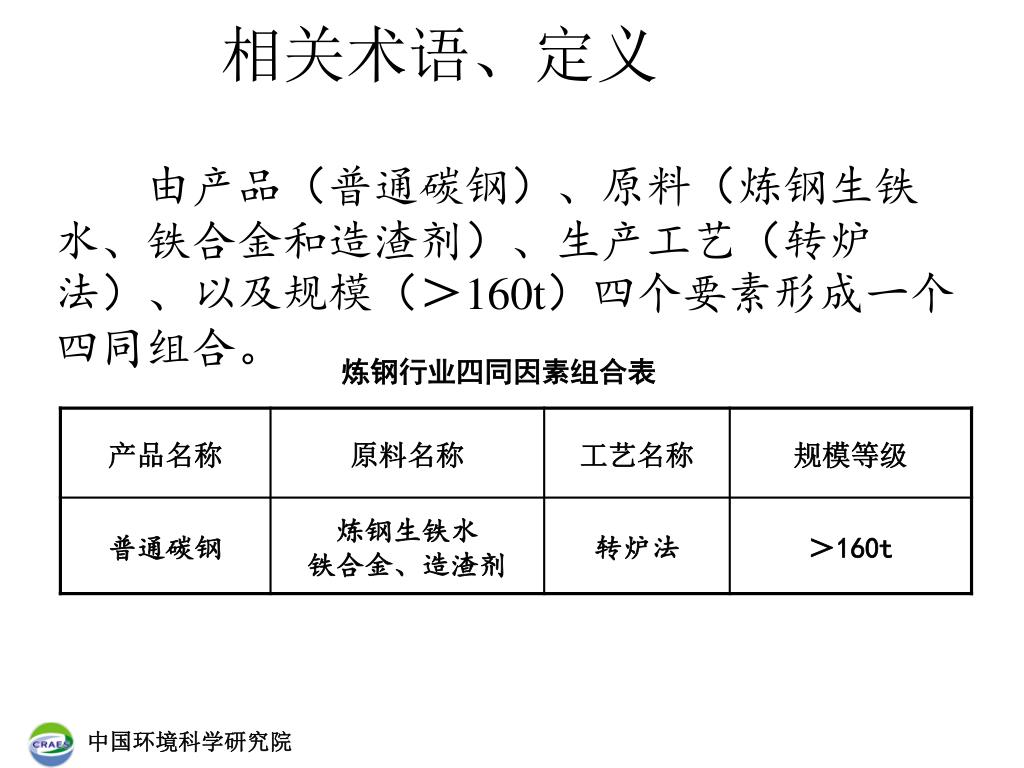

  由产品(普通碳钢)、原料(炼钢生铁水、铁合金和造渣剂)、生产工艺(转炉法)、以及规模(>160t)四个要素形成一个四同组合。

炼钢行业四同因素组合表


7045757

中国环境科学研究院

相关术语、定义

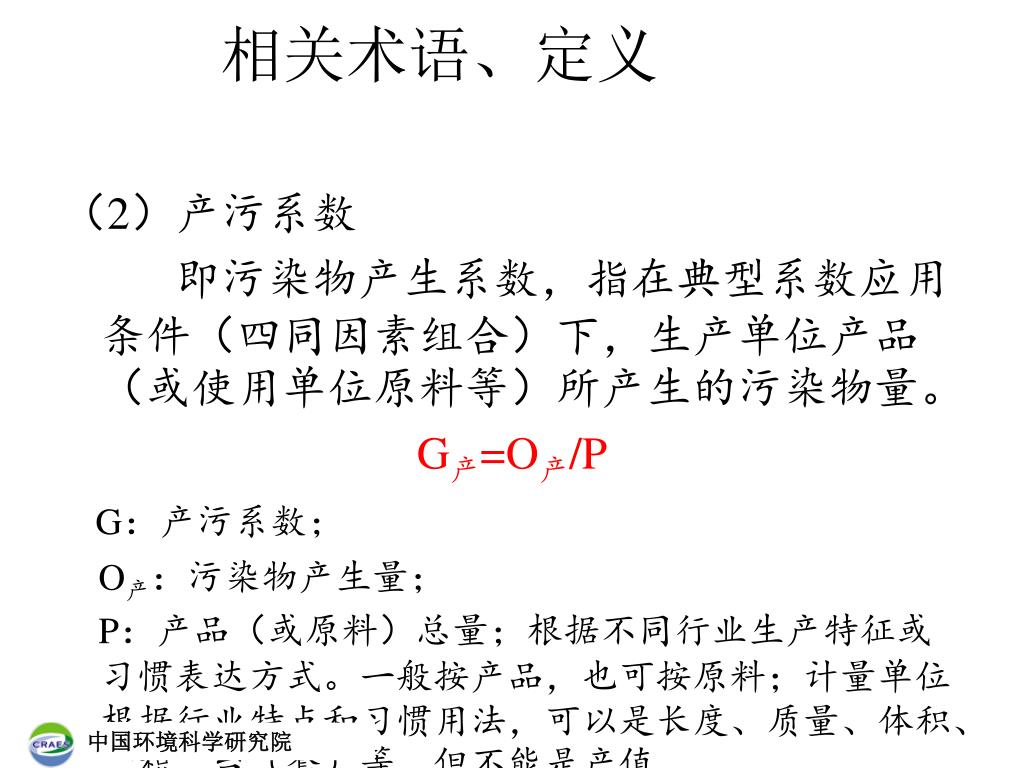

(2)产污系数

即污染物产生系数,指在典型系数应用条件(四同因素组合)下,生产单位产品(或使用单位原料等)所产生的污染物量。

G产=O产/P

G:产污系数;

O产:污染物产生量;

P:产品(或原料)总量;根据不同行业生产特征或习惯表达方式。一般按产品,也可按原料;计量单位根据行业特点和习惯用法,可以是长度、质量、体积、面积、台(套)等,但不能是产值。


7045757

中国环境科学研究院

相关术语、定义

(3)排污系数

即污染物排放系数,指在典型系数应用条件(四同因素组合)下,生产单位产品(使用单位原料)所产生的污染物量经末端治理设施削减后的残余量,或生产单位产品(使用单位原料)直接排放到环境中的污染物量。

G排=O排/P

G:排污系数;

O排:污染物排放量;

P:产品(或原料)总量;根据不同行业生产特征或习惯表达方式。一般按产品,也可按原料;计量单位根据行业特点和习惯用法,可以是长度、质量、体积、面积、台(套)等,但不能是产值。


7045757

中国环境科学研究院

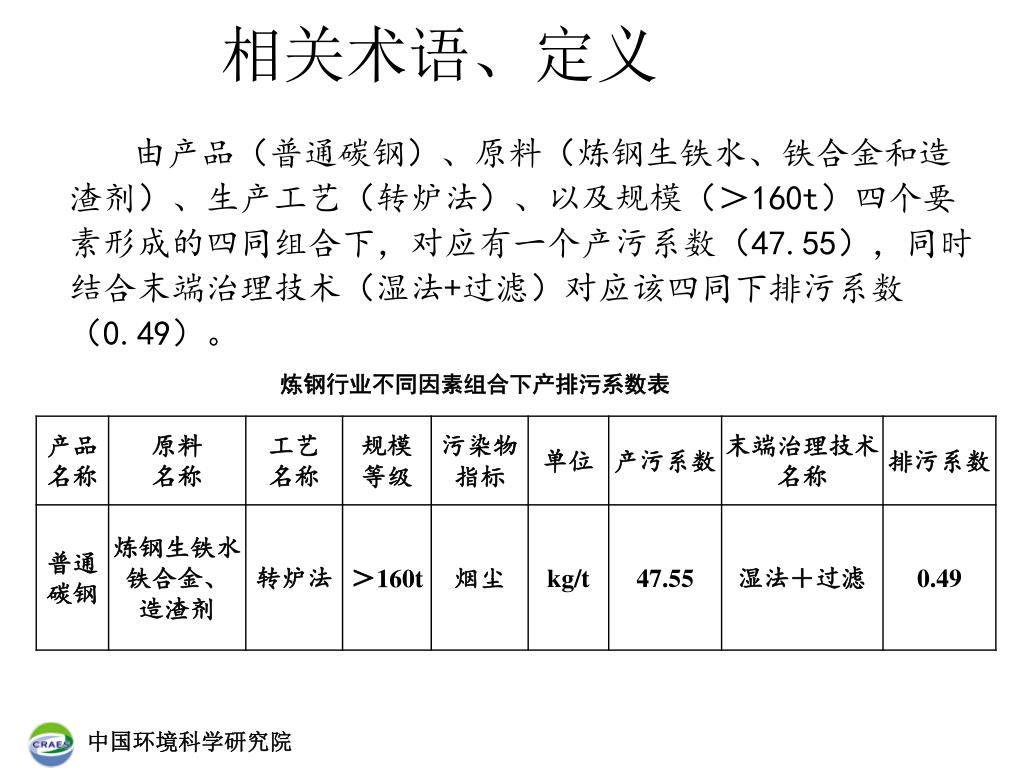

相关术语、定义

由产品(普通碳钢)、原料(炼钢生铁水、铁合金和造渣剂)、生产工艺(转炉法)、以及规模(>160t)四个要素形成的四同组合下,对应有一个产污系数(47.55),同时结合末端治理技术(湿法+过滤)对应该四同下排污系数(0.49)。

炼钢行业不同因素组合下产排污系数表


7045757

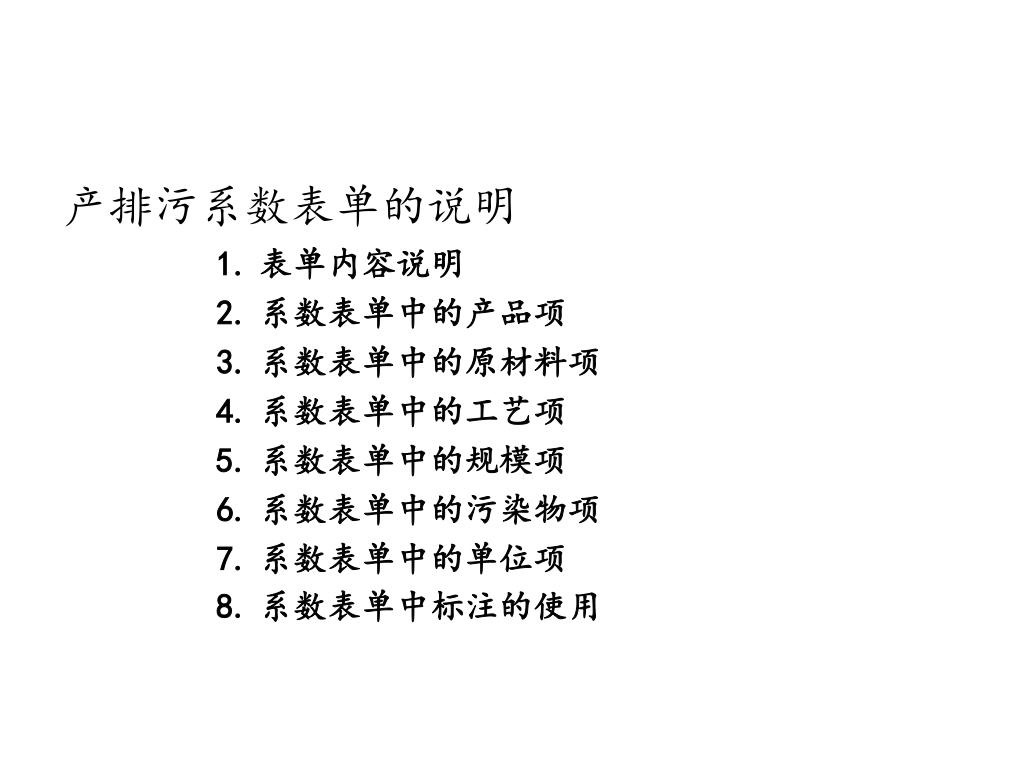

产排污系数表单的说明

  • 表单内容说明

  • 系数表单中的产品项

  • 系数表单中的原材料项

  • 系数表单中的工艺项

  • 系数表单中的规模项

  • 系数表单中的污染物项

  • 系数表单中的单位项

  • 系数表单中标注的使用


7045757

中国环境科学研究院

《手册》中产排污系数表单由两部分组成,即表单内容说明和系数表单。

1.表单内容说明

1)适用范围

对小类行业中产排污系数适用的有关产品以及涉及的污染物指标进行了描述。

2)注意事项

①系数表中未涉及产品的产排污系数;

在比照《统计上使用的产品分类目录》基础上,给出该小类行业手册未涉及的产品及相应的工艺、原料、规模等级;并给出如何参照有关产品、工艺、原料、规模等级,获得相应的产排污系数。


7045757

中国环境科学研究院

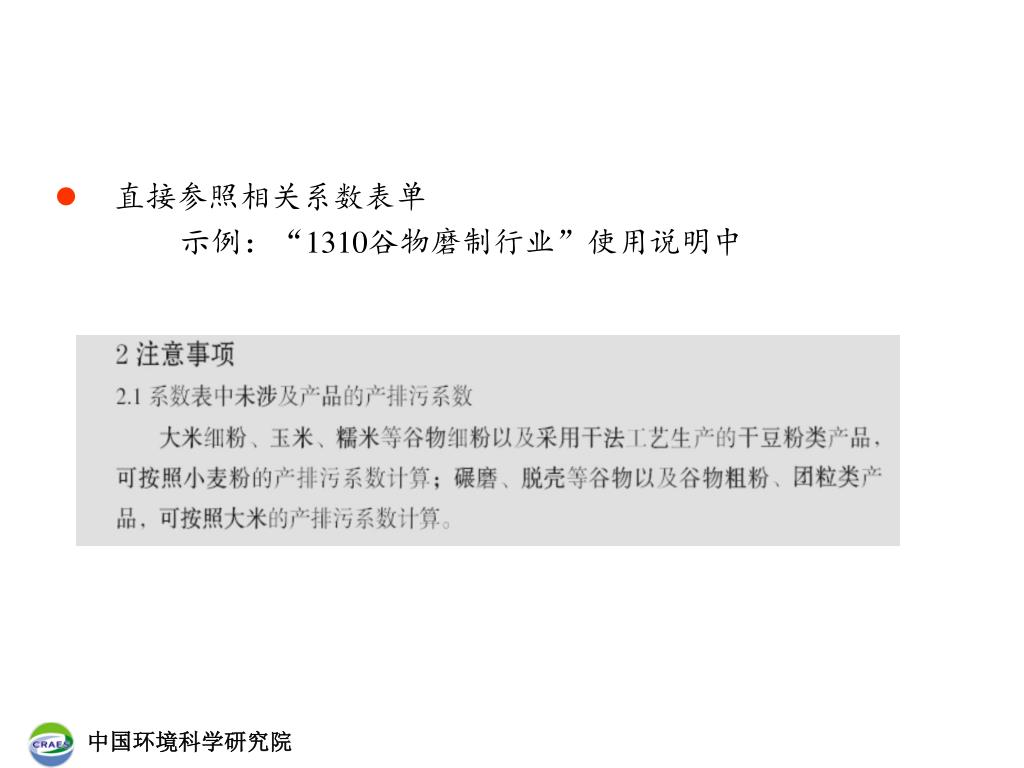

  • 直接参照相关系数表单

    示例:“1310谷物磨制行业”使用说明中


7045757

中国环境科学研究院

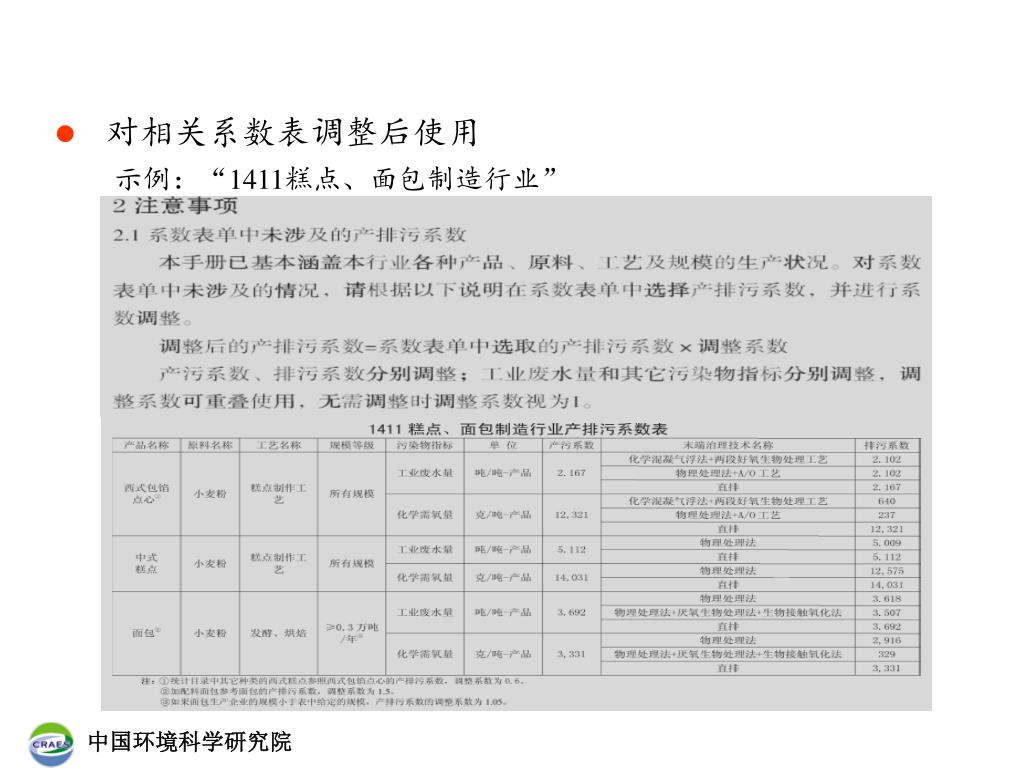

  • 对相关系数表调整后使用

    示例:“1411糕点、面包制造行业”


7045757

②工况未达到75%负荷的企业污染物产排量核算

针对工况未达到75%负荷的企业,该部分内容给出如何使用系数表单中正常工况下的产排污系数,进行污染物产排量核算。

③无组织排放的说明

除黑色金属冶炼及压延加工、水泥制造业、焦化和火力发电等4个行业已要求做无组织排放并特殊标注外,其他小类行业提供的产排污系数手册均不涉及污染物(指标)无组织排放部分。


7045757

④生产非单一产品企业污染物产排量核算

针对本小类行业生产非单一产品的企业,对如何使用手册进行污染物产排量的核算进行说明。

⑤《系数手册》中规模大部分是指设计规模,但也有少量行业不是设计规模,应用《系数手册》涉及到规模时,应仔细研读各个手册使用说明关于规模项的相关使用说明。

示例:

“0610烟煤和无烟煤的开采洗选业”中使用说明给出的是“(3)规模等级:按矿井(或露天矿)核定年生产能力计算;无核定生产能力的,按设计生产能力计算”。


7045757

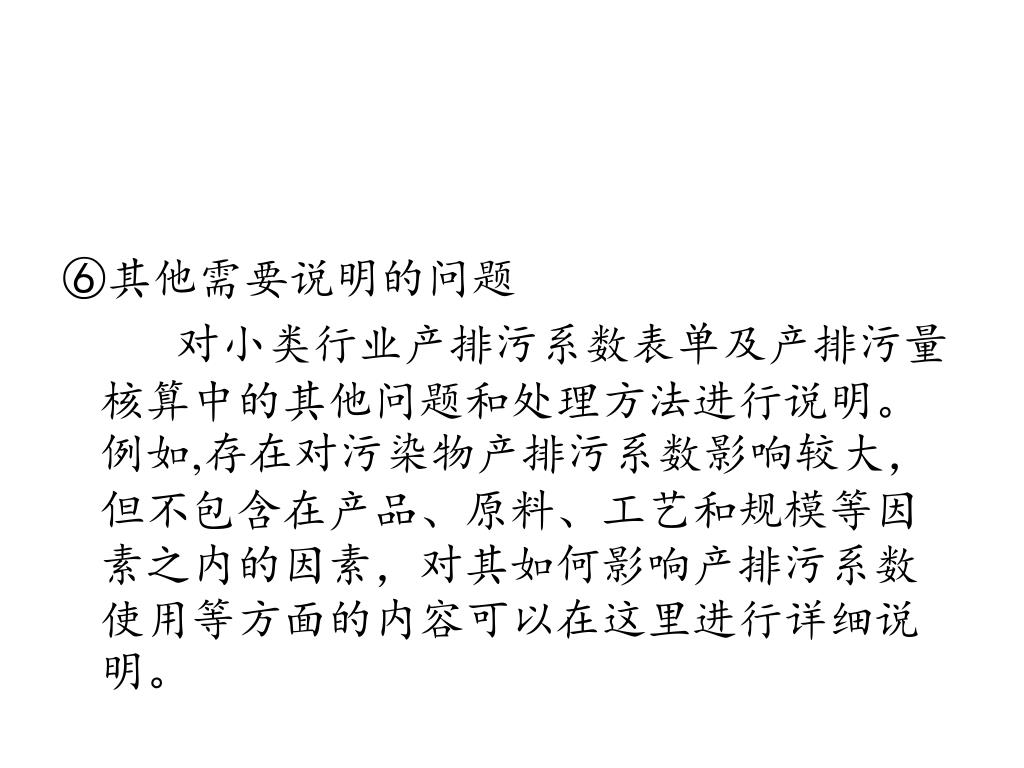

⑥其他需要说明的问题

对小类行业产排污系数表单及产排污量核算中的其他问题和处理方法进行说明。例如,存在对污染物产排污系数影响较大,但不包含在产品、原料、工艺和规模等因素之内的因素,对其如何影响产排污系数使用等方面的内容可以在这里进行详细说明。


7045757

中国环境科学研究院

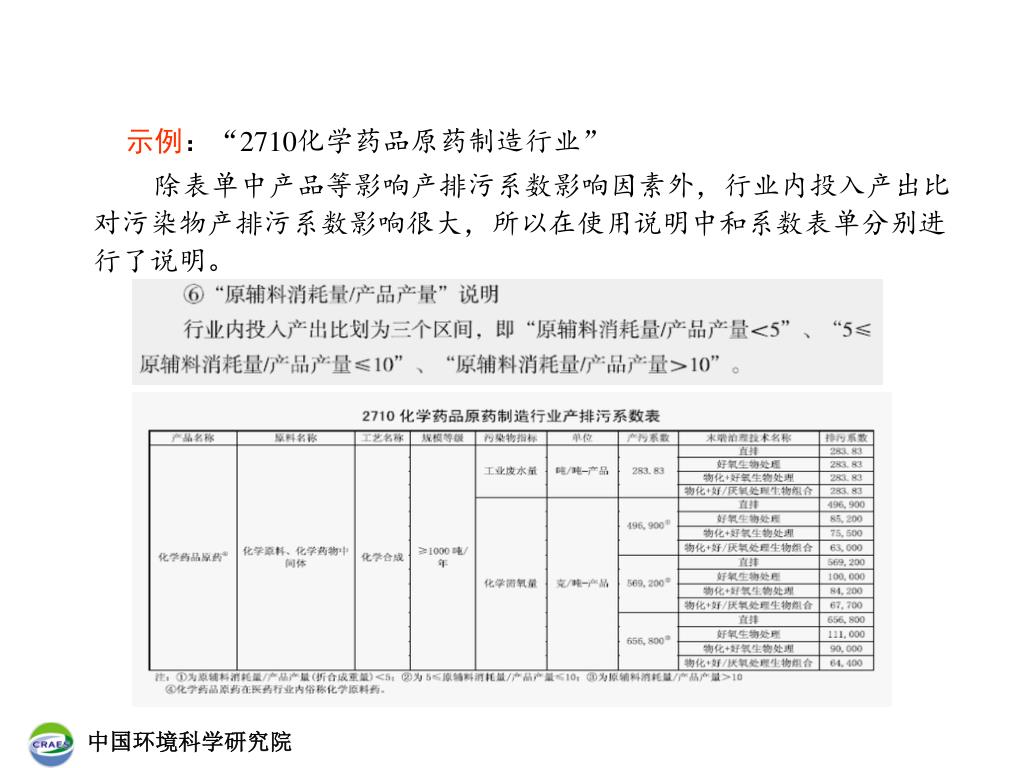

示例:“2710化学药品原药制造行业”

除表单中产品等影响产排污系数影响因素外,行业内投入产出比对污染物产排污系数影响很大,所以在使用说明中和系数表单分别进行了说明。


7045757

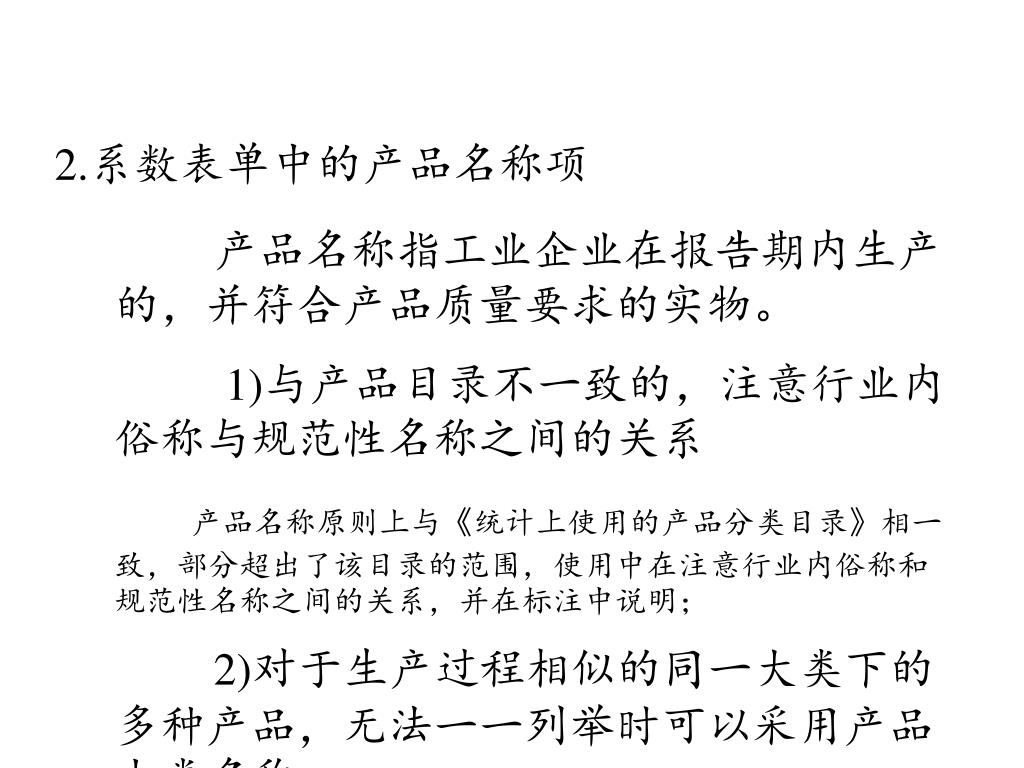

2.系数表单中的产品名称项

产品名称指工业企业在报告期内生产的,并符合产品质量要求的实物。

1)与产品目录不一致的,注意行业内俗称与规范性名称之间的关系

产品名称原则上与《统计上使用的产品分类目录》相一致,部分超出了该目录的范围,使用中在注意行业内俗称和规范性名称之间的关系,并在标注中说明;

2)对于生产过程相似的同一大类下的多种产品,无法一一列举时可以采用产品大类名称。


7045757

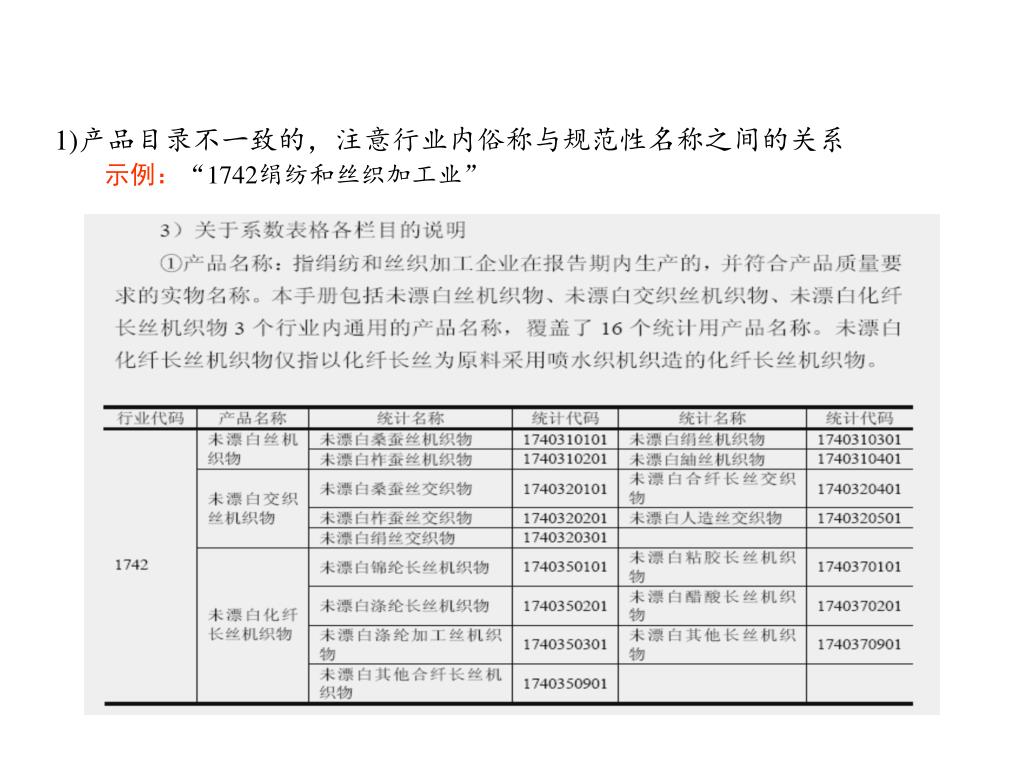

1)产品目录不一致的,注意行业内俗称与规范性名称之间的关系

示例:“1742绢纺和丝织加工业”


7045757

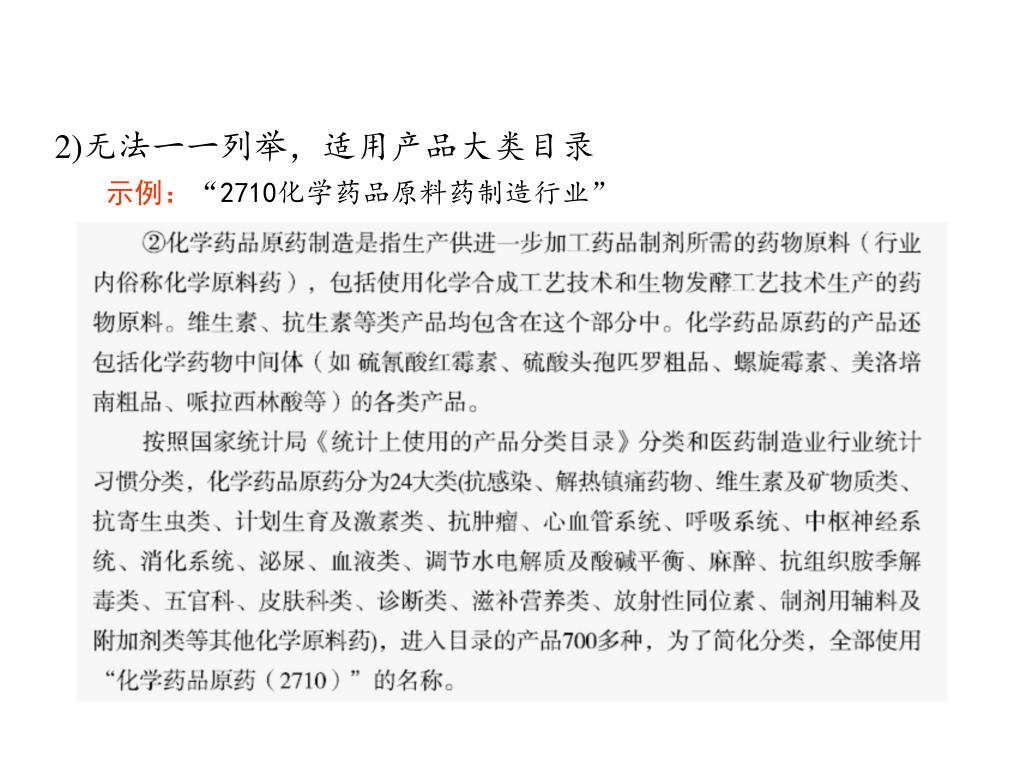

2)无法一一列举,适用产品大类目录

示例:“2710化学药品原料药制造行业”


7045757

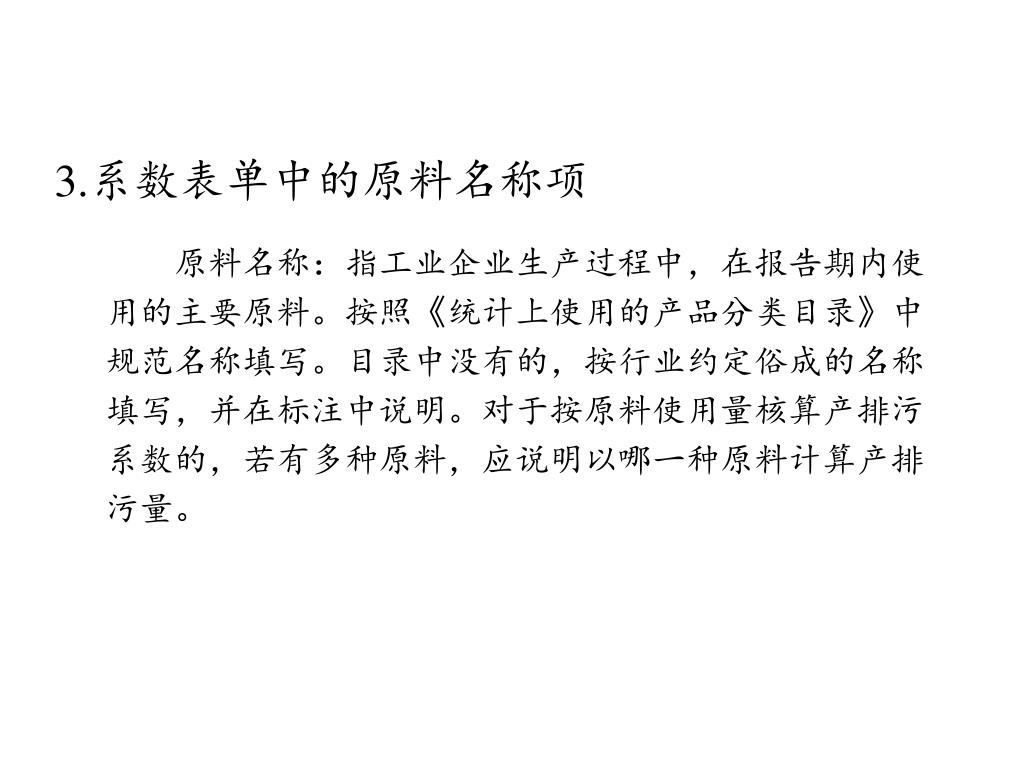

3.系数表单中的原料名称项

原料名称:指工业企业生产过程中,在报告期内使用的主要原料。按照《统计上使用的产品分类目录》中规范名称填写。目录中没有的,按行业约定俗成的名称填写,并在标注中说明。对于按原料使用量核算产排污系数的,若有多种原料,应说明以哪一种原料计算产排污量。


7045757

4.系数表单中的工艺名称项

指对应产品的生产、加工采用的主导生产工艺。主要是行业普遍认同、规范的生产工艺名称,对于类似的工艺可参照主导工艺。


7045757

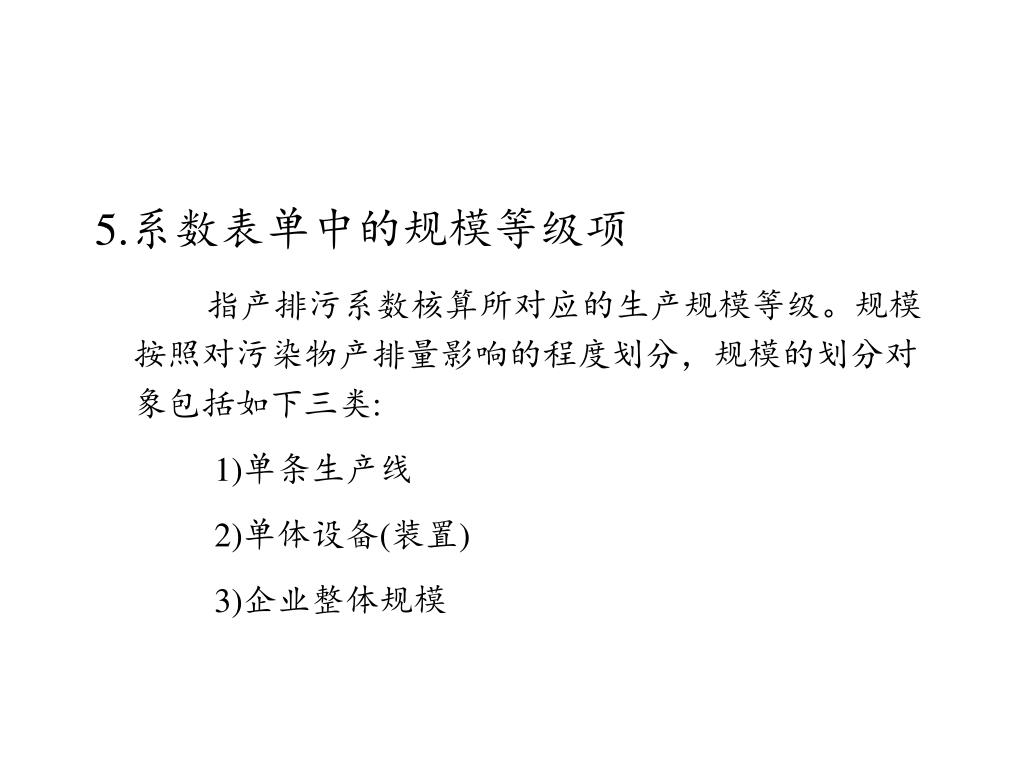

5.系数表单中的规模等级项

指产排污系数核算所对应的生产规模等级。规模按照对污染物产排量影响的程度划分,规模的划分对象包括如下三类:

1)单条生产线

2)单体设备(装置)

3)企业整体规模


7045757

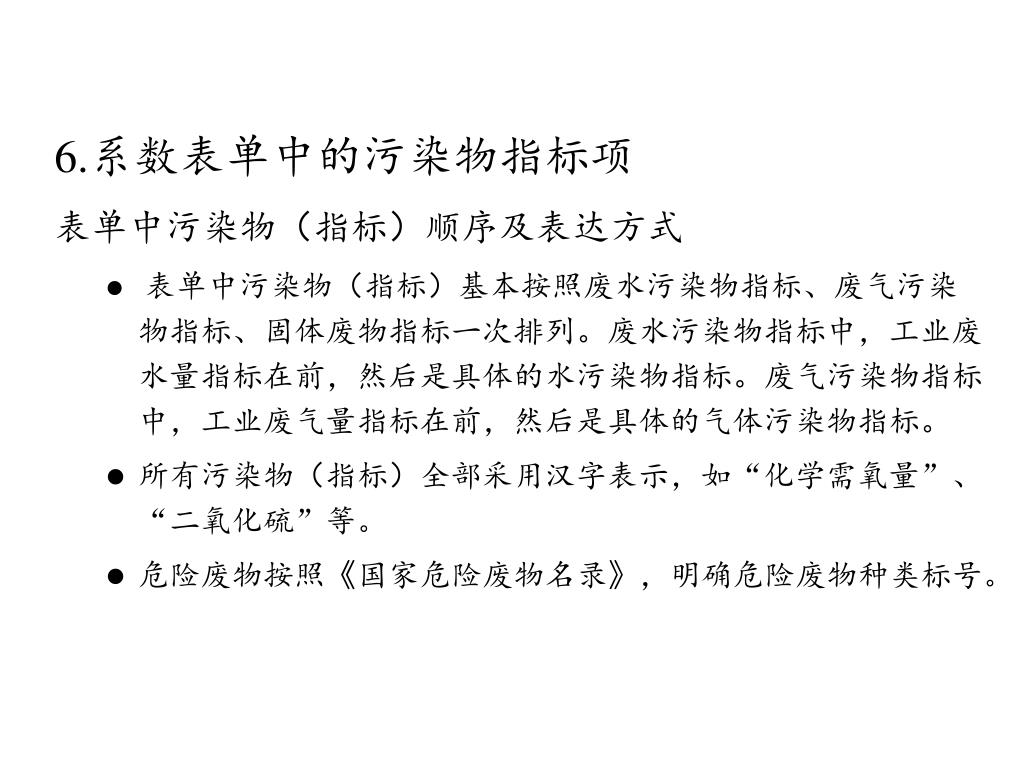

6.系数表单中的污染物指标项

表单中污染物(指标)顺序及表达方式

  • 表单中污染物(指标)基本按照废水污染物指标、废气污染物指标、固体废物指标一次排列。废水污染物指标中,工业废水量指标在前,然后是具体的水污染物指标。废气污染物指标中,工业废气量指标在前,然后是具体的气体污染物指标。

  • 所有污染物(指标)全部采用汉字表示,如“化学需氧量”、“二氧化硫”等。

  • 危险废物按照《国家危险废物名录》,明确危险废物种类标号。


7045757

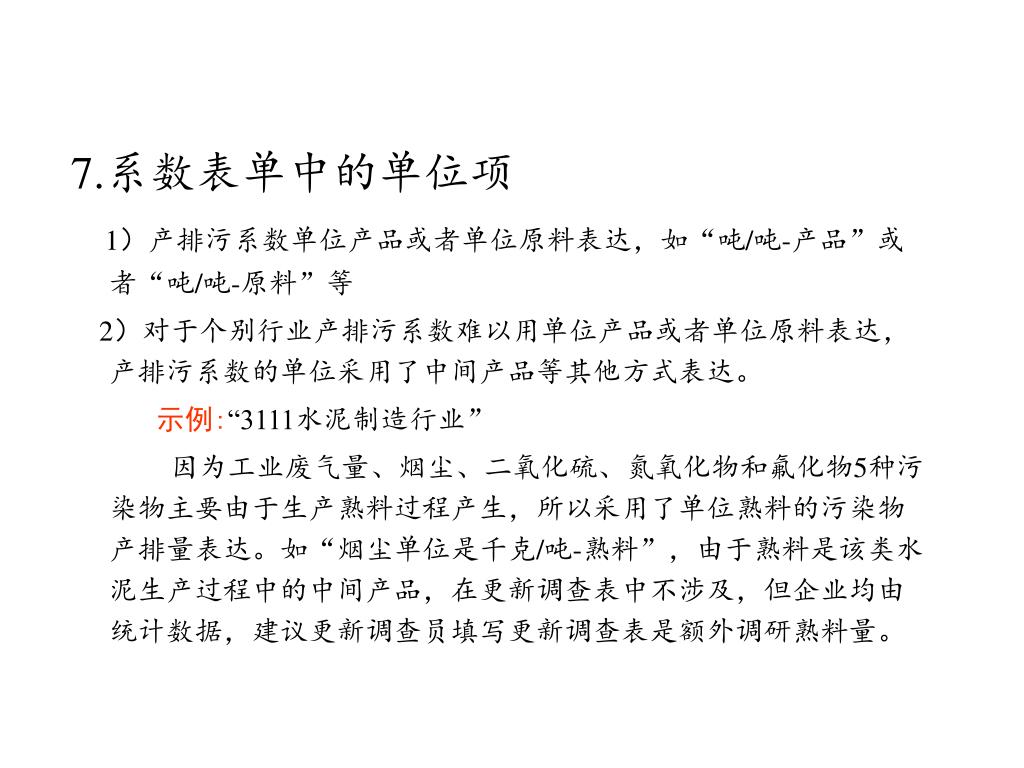

7.系数表单中的单位项

1)产排污系数单位产品或者单位原料表达,如“吨/吨-产品”或者“吨/吨-原料”等

2)对于个别行业产排污系数难以用单位产品或者单位原料表达,产排污系数的单位采用了中间产品等其他方式表达。

示例:“3111水泥制造行业”

因为工业废气量、烟尘、二氧化硫、氮氧化物和氟化物5种污染物主要由于生产熟料过程产生,所以采用了单位熟料的污染物产排量表达。如“烟尘单位是千克/吨-熟料”,由于熟料是该类水泥生产过程中的中间产品,在更新调查表中不涉及,但企业均由统计数据,建议更新调查员填写更新调查表是额外调研熟料量。


7045757

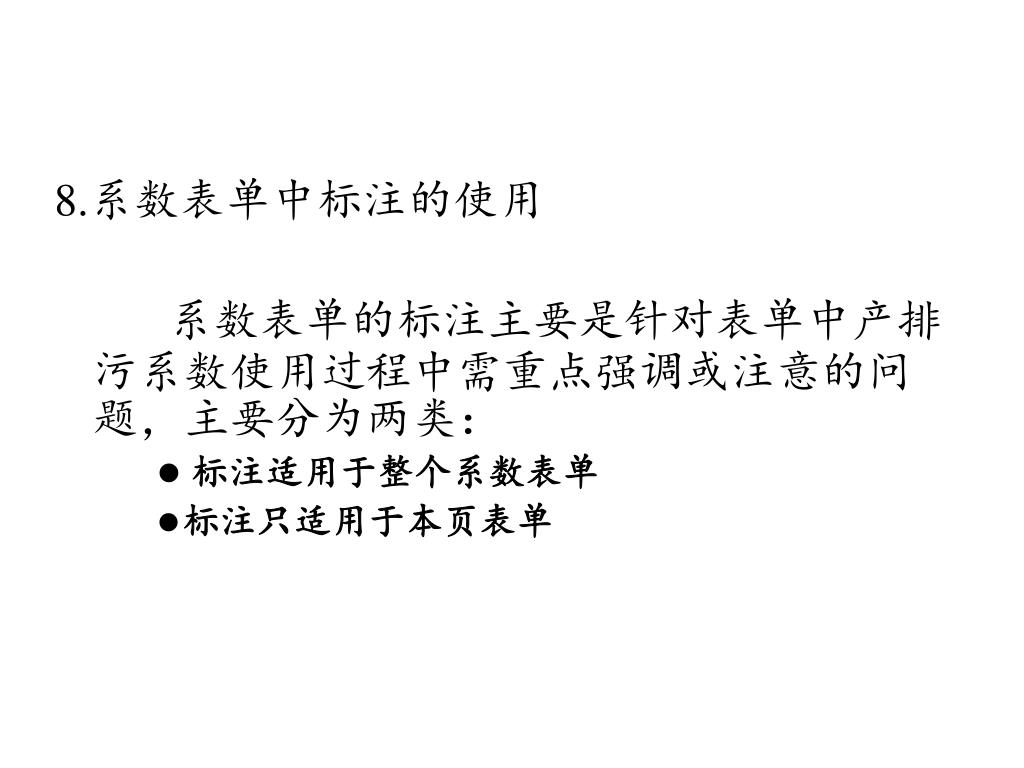

8.系数表单中标注的使用

系数表单的标注主要是针对表单中产排污系数使用过程中需重点强调或注意的问题,主要分为两类:

  • 标注适用于整个系数表单

  • 标注只适用于本页表单


7045757

本《手册》污染物(指标)产排污系数表达方式主要有三类:

  • 单值法

  • 区间法

  • 公式法


7045757

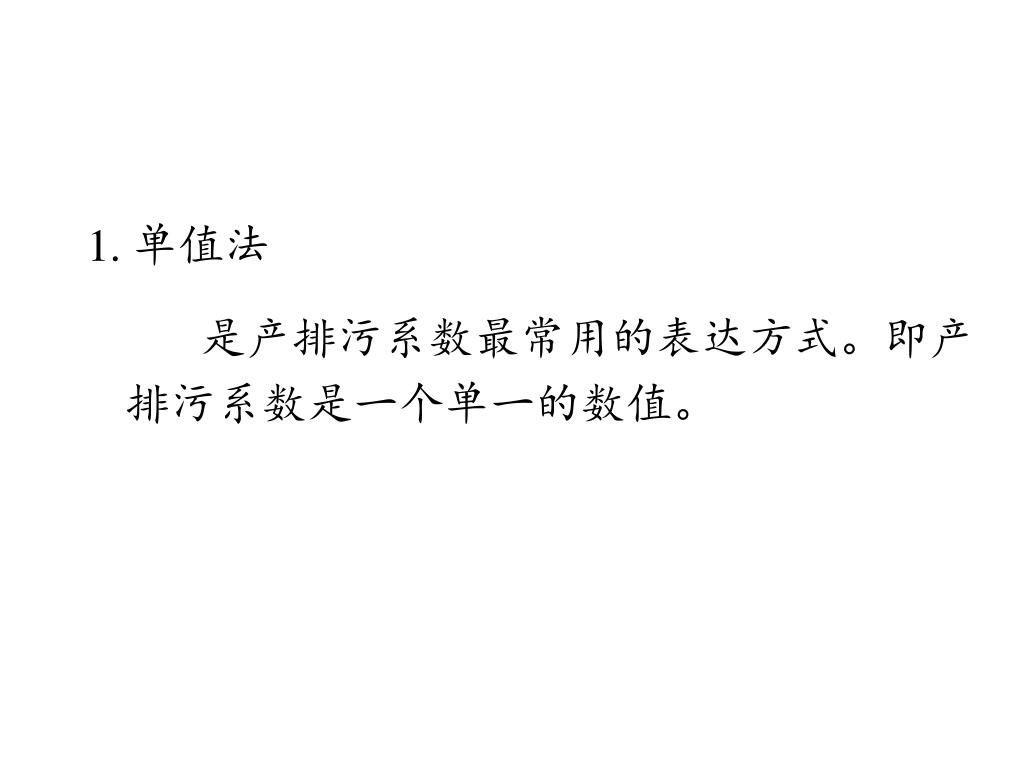

1. 单值法

是产排污系数最常用的表达方式。即产排污系数是一个单一的数值。


7045757

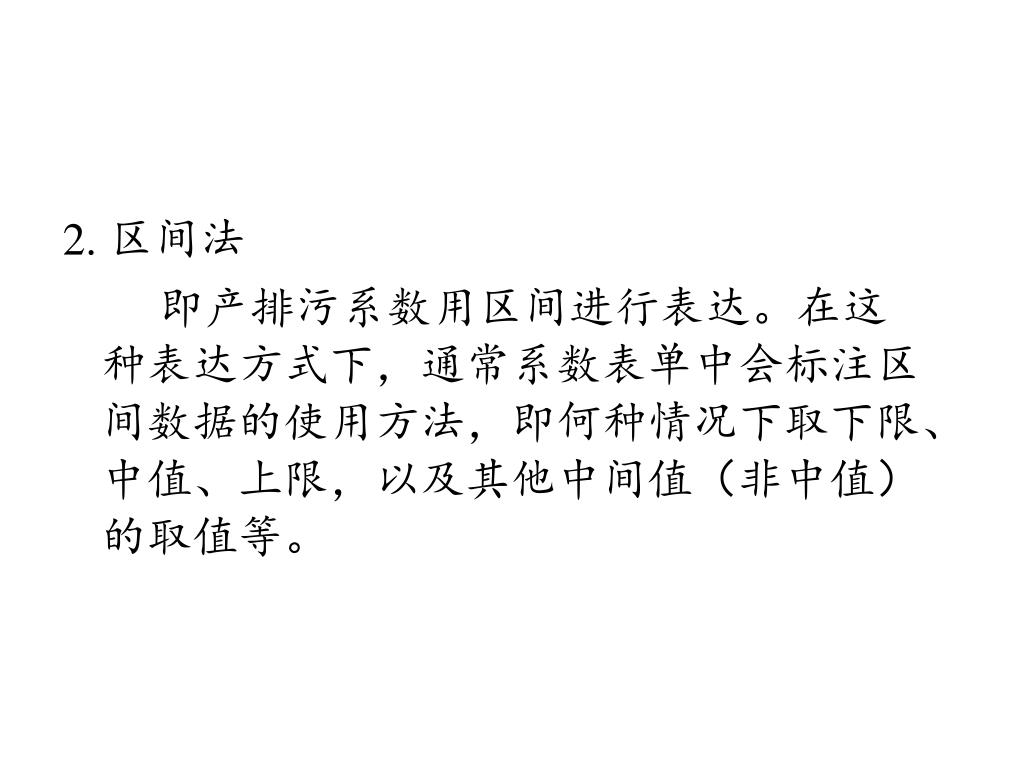

2. 区间法

即产排污系数用区间进行表达。在这种表达方式下,通常系数表单中会标注区间数据的使用方法,即何种情况下取下限、中值、上限,以及其他中间值(非中值)的取值等。


7045757

3. 公式法

产排污系数通过公式进行表达,即产排污系数是某个要素(如原料、规模等级等)的函数。


7045757

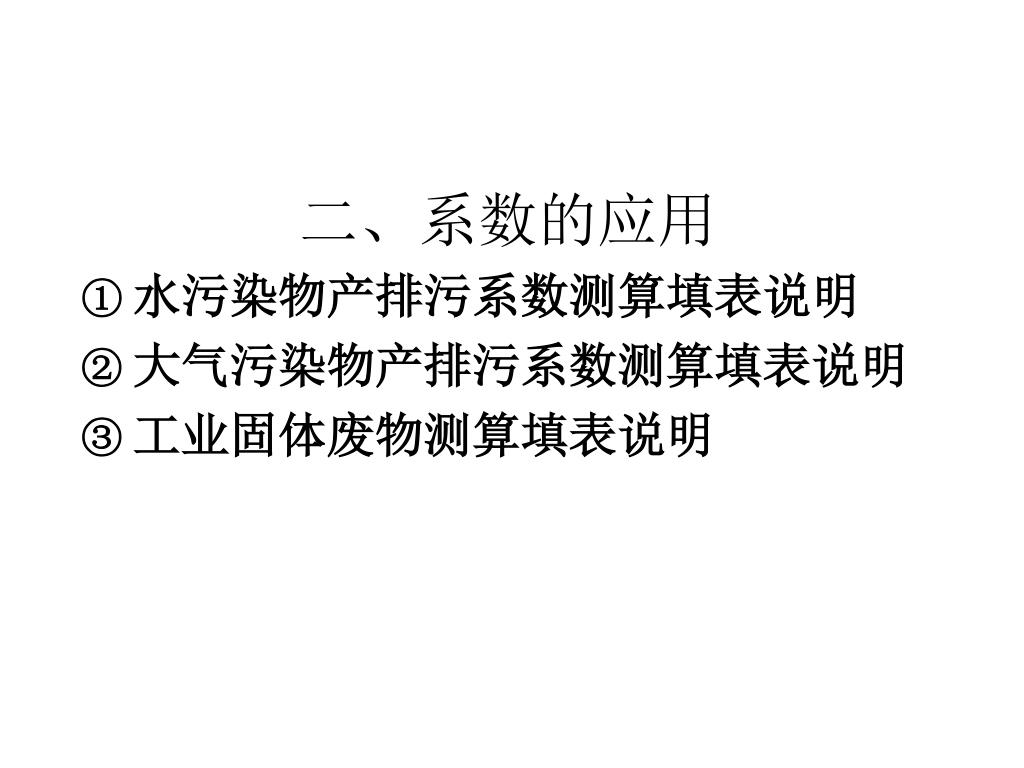

二、系数的应用

  • 水污染物产排污系数测算填表说明

  • 大气污染物产排污系数测算填表说明

  • 工业固体废物测算填表说明


7045757

G105-1表

产品量或原料量

G101表

废水产生量

确定行业

G103表

废水排放量

G105-1表

产(排)污系数

×

产品量(原料量)

产(排)污量

G105-1表

G105表

水污染物产生量

水污染物排放量

产品名称

原料名称

生产工艺

生产能力

系数

废水处理工艺名称

系数的应用

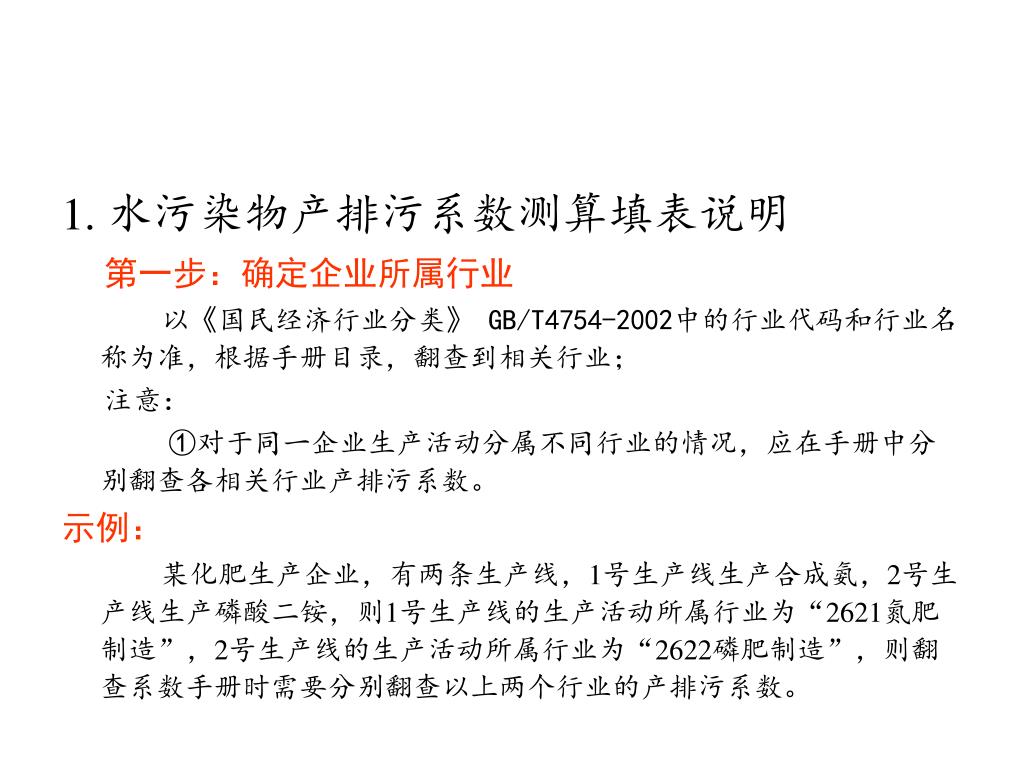

1. 水污染物产排污系数测算填表说明

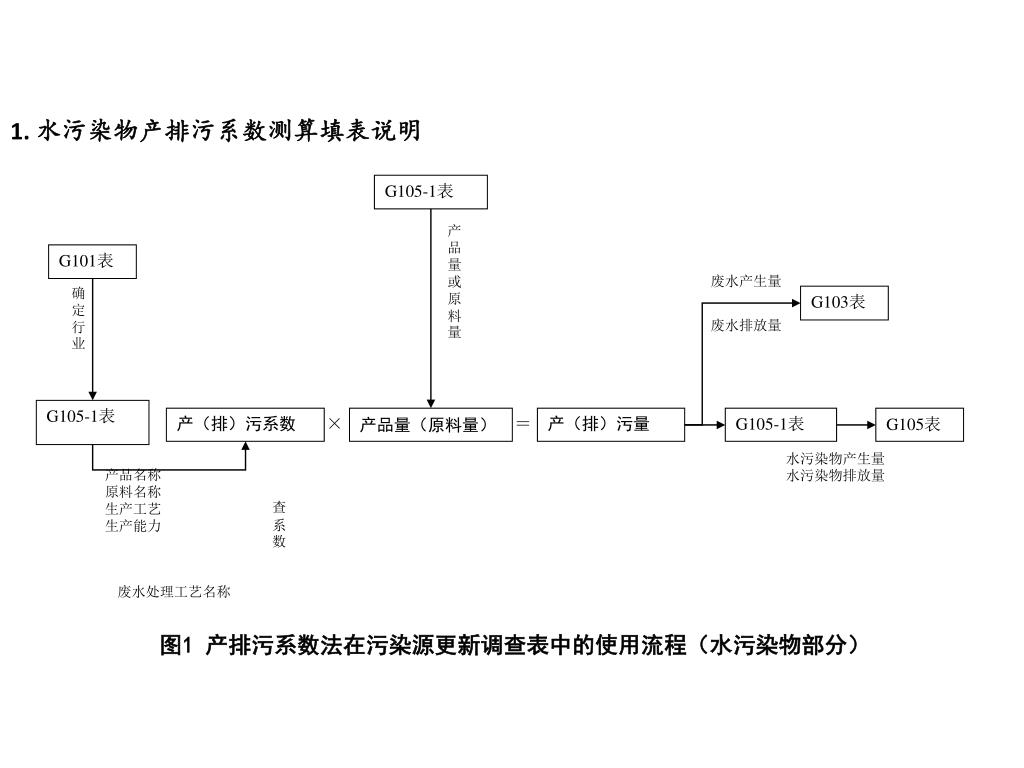

图1 产排污系数法在污染源更新调查表中的使用流程(水污染物部分)


7045757

系数的应用

1. 水污染物产排污系数测算填表说明

第一步:确定企业所属行业

以《国民经济行业分类》 GB/T4754-2002中的行业代码和行业名称为准,根据手册目录,翻查到相关行业;

注意:

①对于同一企业生产活动分属不同行业的情况,应在手册中分别翻查各相关行业产排污系数。

示例:

某化肥生产企业,有两条生产线,1号生产线生产合成氨,2号生产线生产磷酸二铵,则1号生产线的生产活动所属行业为“2621氮肥制造”,2号生产线的生产活动所属行业为“2622磷肥制造”,则翻查系数手册时需要分别翻查以上两个行业的产排污系数。


7045757

系数的应用

第二步:确定企业产品名称、原料名称、生产工艺和生产能力

通过调查,获知企业的产品名称、原料名称、生产工艺和生产能力,填报“G105-1表”中“1.产品名称”、“2.原料名称”、“3.生产工艺”、“4.计量单位”、“5.生产能力”项。

注意:

①对于某企业同时拥有多条生产线或生产装置,各生产线生产产品、原料、生产工艺和生产能力不尽相同(生产不同种类产品、或生产同类产品使用不同种类原料,或生产工艺不同,或生产能力存在较大差异)的情况,各生产线或生产装置的产品名称、原料名称、生产工艺、生产能力均须分别填报。


7045757

系数的应用

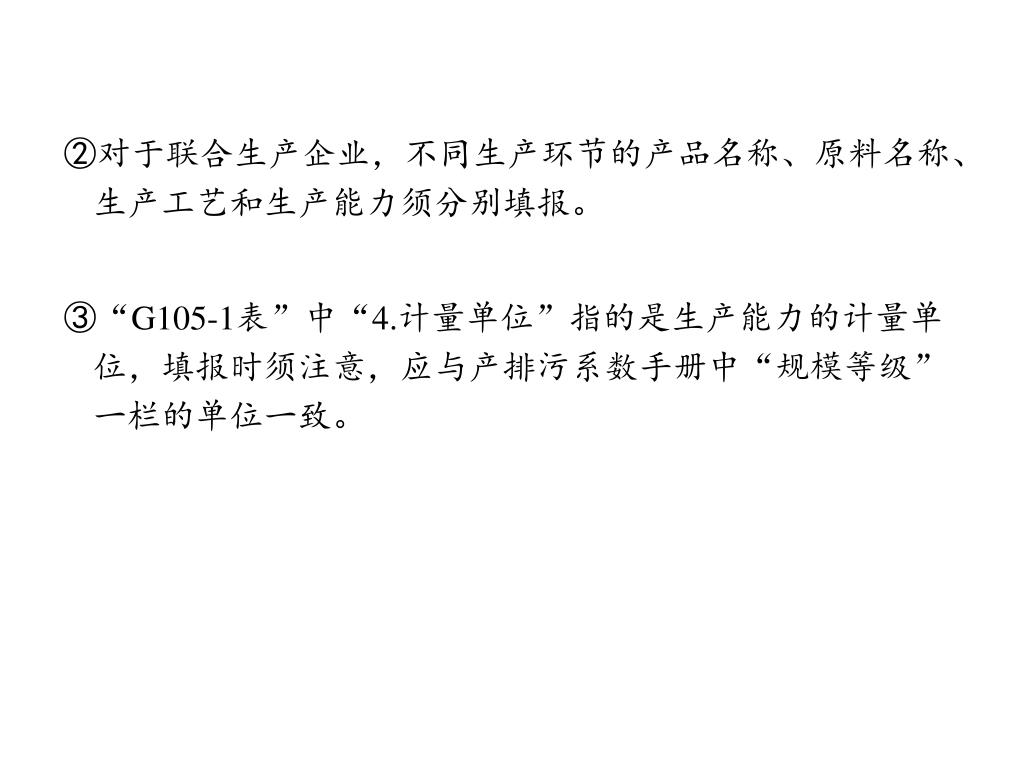

②对于联合生产企业,不同生产环节的产品名称、原料名称、生产工艺和生产能力须分别填报。

③“G105-1表”中“4.计量单位”指的是生产能力的计量单位,填报时须注意,应与产排污系数手册中“规模等级”一栏的单位一致。


7045757

系数的应用

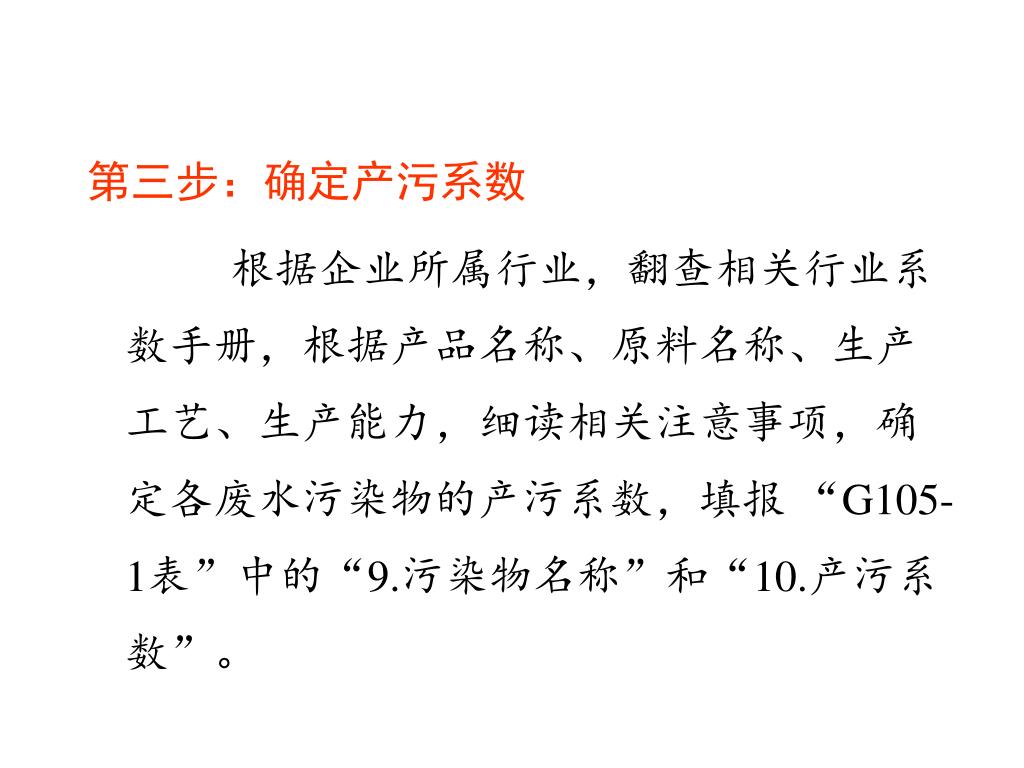

第三步:确定产污系数

根据企业所属行业,翻查相关行业系数手册,根据产品名称、原料名称、生产工艺、生产能力,细读相关注意事项,确定各废水污染物的产污系数,填报 “G105-1表”中的“9.污染物名称”和“10.产污系数”。


7045757

系数的应用

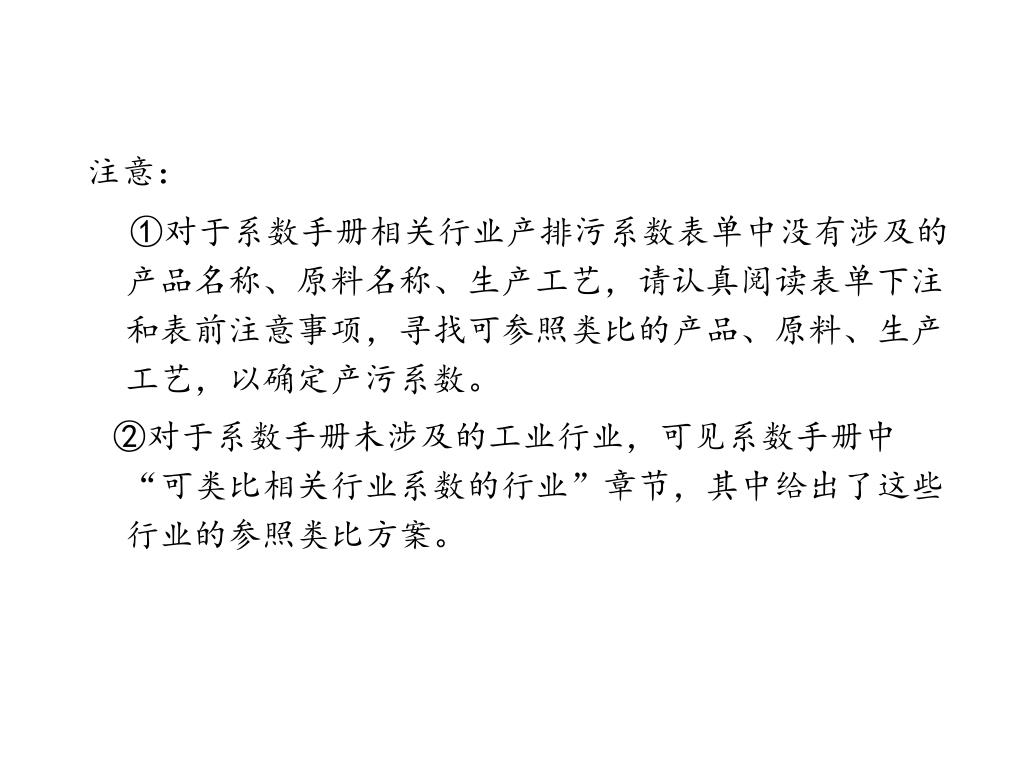

注意:

①对于系数手册相关行业产排污系数表单中没有涉及的产品名称、原料名称、生产工艺,请认真阅读表单下注和表前注意事项,寻找可参照类比的产品、原料、生产工艺,以确定产污系数。

②对于系数手册未涉及的工业行业,可见系数手册中“可类比相关行业系数的行业”章节,其中给出了这些行业的参照类比方案。


7045757

系数的应用

第四步:确定废水处理工艺名称

通过调查,获知企业各分别填报的生产线、生产环节的废水处理工艺名称,填报 “G105-1表”中的“8.废水处理工艺名称”。

注意:

①对于某企业无废水处理设施的情况,则“8.废水处理工艺名称”填写“直排”。

②对于相同产品、原料、生产工艺和生产能力情况下,存在几种不同废水处理工艺名称的情况,须在“8.废水处理工艺名称”中分别填报。


7045757

系数的应用

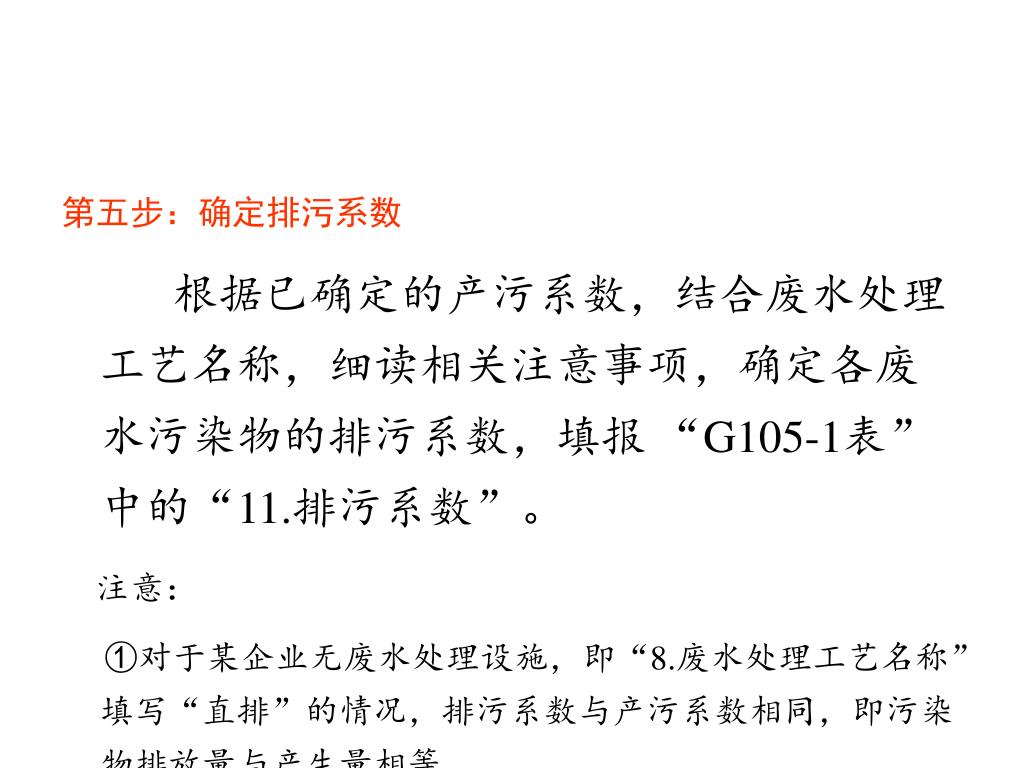

第五步:确定排污系数

根据已确定的产污系数,结合废水处理工艺名称,细读相关注意事项,确定各废水污染物的排污系数,填报 “G105-1表”中的“11.排污系数”。

注意:

①对于某企业无废水处理设施,即“8.废水处理工艺名称”填写“直排”的情况,排污系数与产污系数相同,即污染物排放量与产生量相等。


7045757

系数的应用

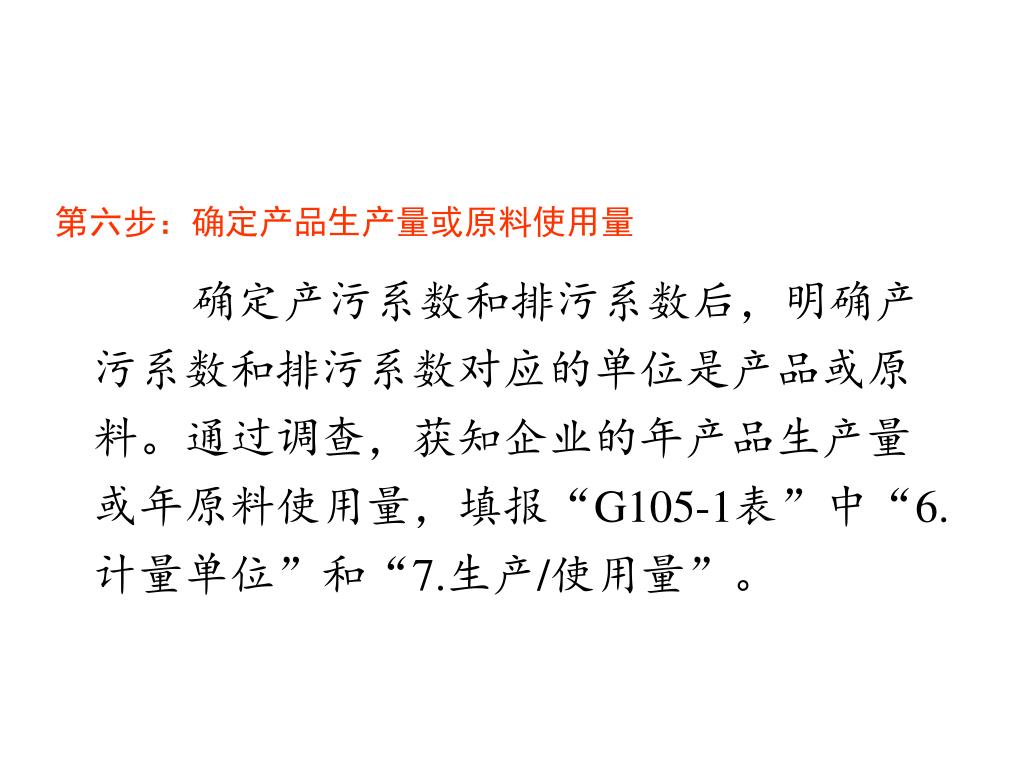

第六步:确定产品生产量或原料使用量

确定产污系数和排污系数后,明确产污系数和排污系数对应的单位是产品或原料。通过调查,获知企业的年产品生产量或年原料使用量,填报“G105-1表”中“6.计量单位”和“7.生产/使用量”。


7045757

系数的应用

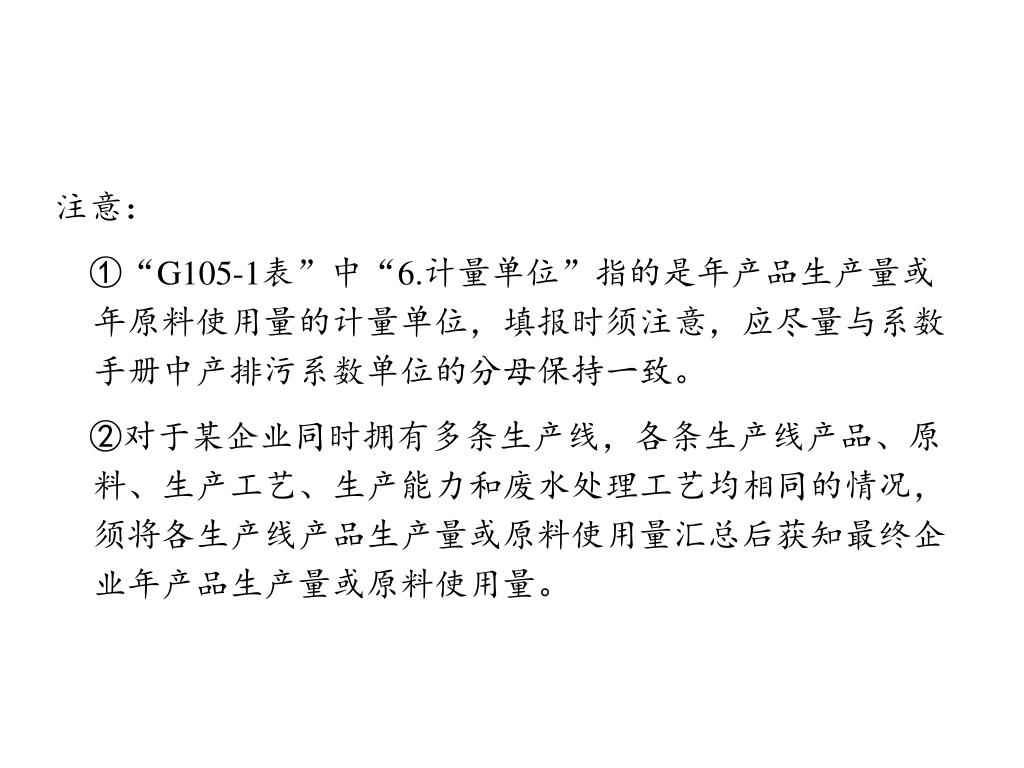

注意:

①“G105-1表”中“6.计量单位”指的是年产品生产量或年原料使用量的计量单位,填报时须注意,应尽量与系数手册中产排污系数单位的分母保持一致。

②对于某企业同时拥有多条生产线,各条生产线产品、原料、生产工艺、生产能力和废水处理工艺均相同的情况,须将各生产线产品生产量或原料使用量汇总后获知最终企业年产品生产量或原料使用量。


7045757

系数的应用

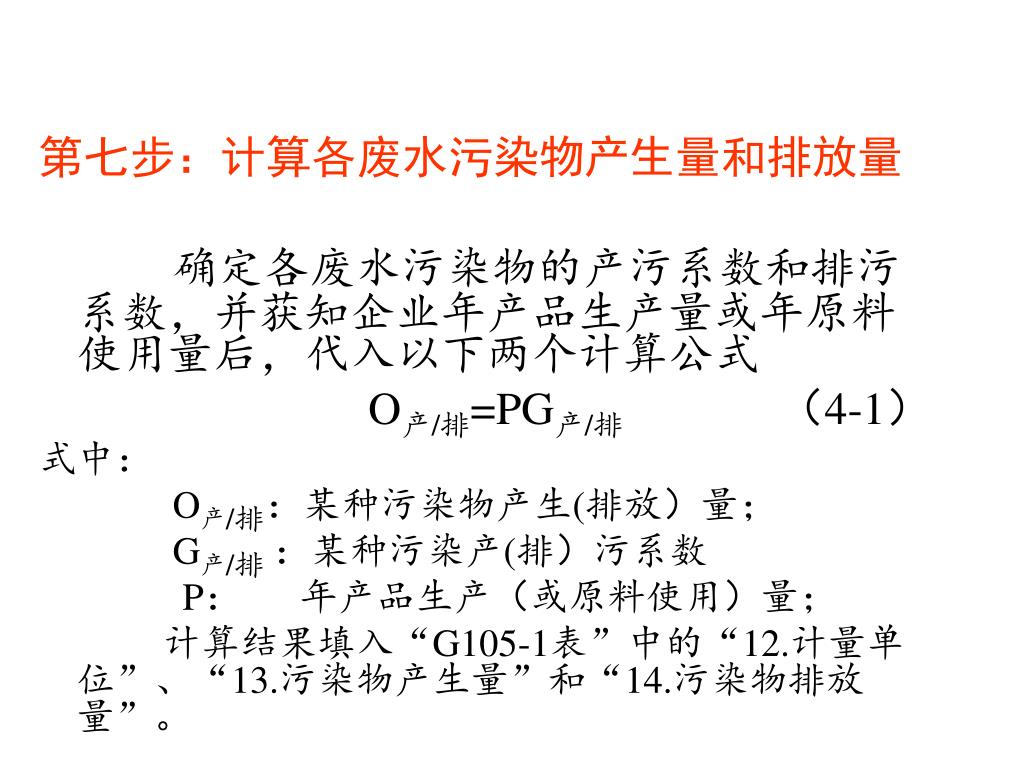

第七步:计算各废水污染物产生量和排放量

确定各废水污染物的产污系数和排污系数,并获知企业年产品生产量或年原料使用量后,代入以下两个计算公式

O产/排=PG产/排 (4-1)

式中:

O产/排:某种污染物产生(排放)量;

G产/排 :某种污染产(排)污系数

P: 年产品生产(或原料使用)量;

计算结果填入“G105-1表”中的“12.计量单位”、“13.污染物产生量”和“14.污染物排放量”。


7045757

系数的应用

注意:

“G105-1表”中“12.计量单位”指的是污染物产生量和污染物排放量的计量单位,计算填报时须注意单位换算,应使最后结果计量单位与“G105废水污染物产生量、排放量更新调查表”中各污染物要求的计量单位一致。


7045757

系数的应用

第八步:结果汇总

将G105-1表中计算出的废水和各类水污染物产生量和排放量按照污染物种类汇总。将汇总后的废水产生量和排放量结果,填报到表G103。将汇总后的各类废水污染物产生量和排放量,填报到表105。

注意:

汇总后的结果,填报时需注意区分排水去向。


7045757

生产过程产(排)污系数

×

产品量(原料量)

系数的应用

G108表

G101表

产品名称

原料名称

生产工艺

生产能力

废气排放量

大气污染物产生量

大气污染物排放量

生产工艺

废气排放量

确定行业

废气处理工艺名称

产(排)污量

G109-1表

查找系数

产品量

工艺过程

燃烧过程

窑炉

废气排放量

或原料量

G 109表

G109-1表

G109-1表

G107表

产品量

燃烧过程

或原料量

查找系数

工业锅炉产(排)污系数

×

燃料消耗量

产(排)污量

G109-1表

燃烧方式

燃料炉型

废气治理设施

废气排放量

大气污染物产生量

大气污染物排放量

锅炉

废气排放量

燃料消耗量

G106表

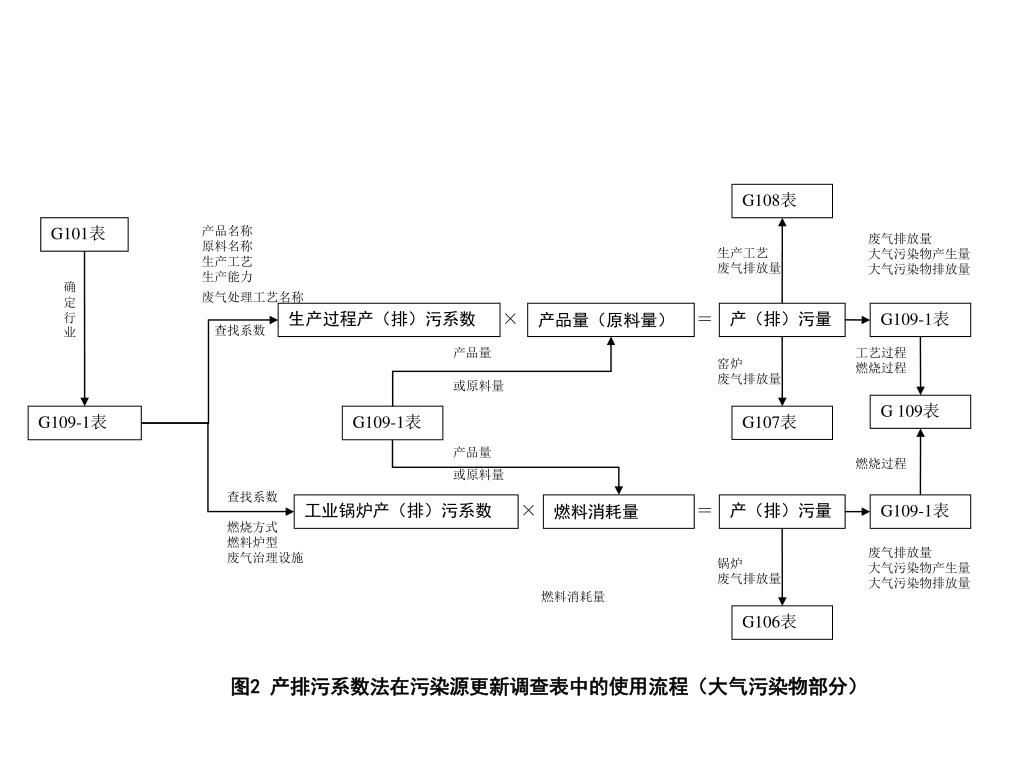

图2 产排污系数法在污染源更新调查表中的使用流程(大气污染物部分)


7045757

系数的应用

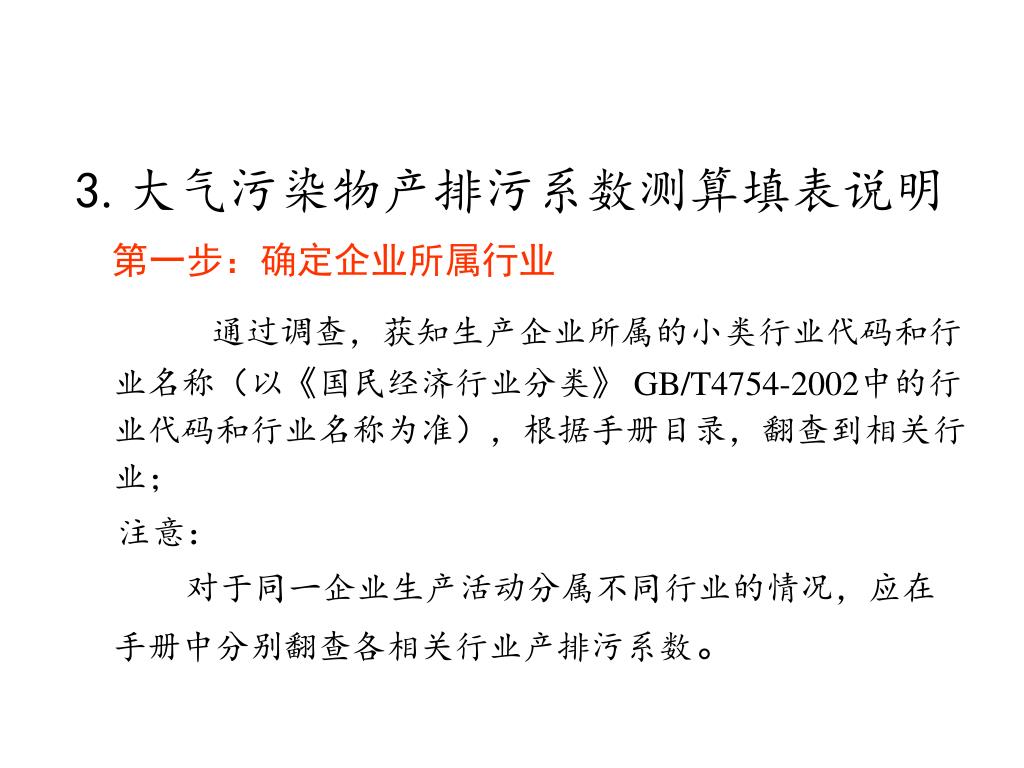

3.大气污染物产排污系数测算填表说明

第一步:确定企业所属行业

通过调查,获知生产企业所属的小类行业代码和行业名称(以《国民经济行业分类》 GB/T4754-2002中的行业代码和行业名称为准),根据手册目录,翻查到相关行业;

注意:

对于同一企业生产活动分属不同行业的情况,应在手册中分别翻查各相关行业产排污系数。


7045757

系数的应用

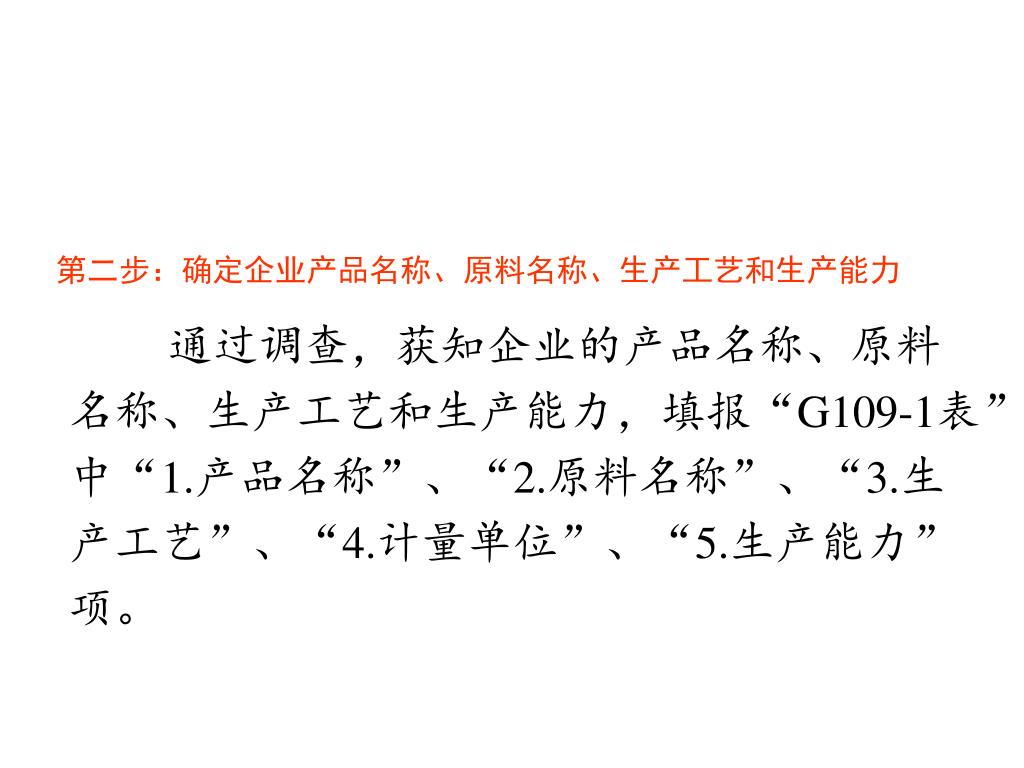

第二步:确定企业产品名称、原料名称、生产工艺和生产能力

通过调查,获知企业的产品名称、原料名称、生产工艺和生产能力,填报“G109-1表”中“1.产品名称”、“2.原料名称”、“3.生产工艺”、“4.计量单位”、“5.生产能力”项。
