1. Le frein à tambour. Le servo-frein et le maître cylindre. 1 . la membrane 2. la tuyauterie 3. la pompe primaire 4. la pédale 5. le mastervac 6. Tuyauterie vers les freins 7. Soupape atmosphérique 8.Ressort 9. Arrivée de la basse pression. Fonctionnement du maître cylindre.

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about ' 1. Le frein à tambour' - kyle-benjamin


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript

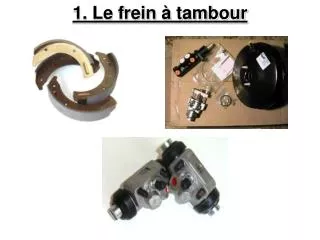

le servo frein et le ma tre cylindre

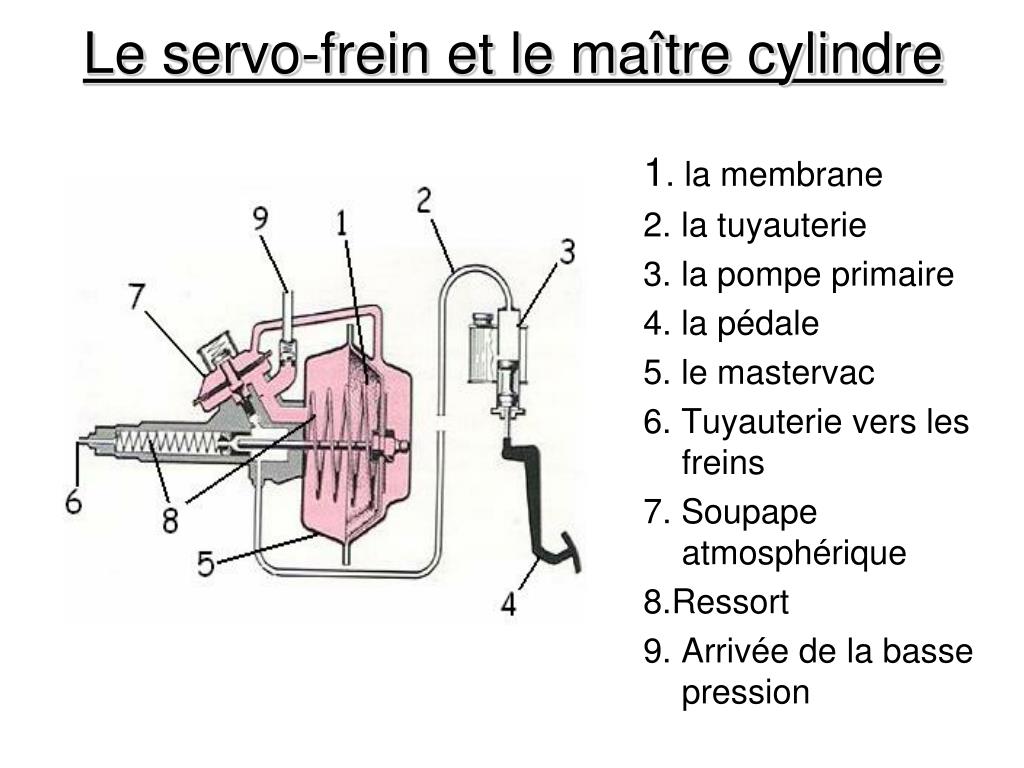

Le servo-frein et le maître cylindre

1. la membrane

2. la tuyauterie

3. la pompe primaire

4. la pédale

5. le mastervac

6. Tuyauterie vers les freins

7. Soupape atmosphérique

8.Ressort

9. Arrivée de la basse pression

fonctionnement du ma tre cylindre
Fonctionnement du maître cylindre
  • Le servo-frein à le rôle d’amplifier le freinage
  • Le système utilise la dépression située dans la pipe d’admission du moteur pour augmenter l’effort du freinage par l’intermédiaire du mastervac
  • D’une par on la pression atmosphérique et de l’autre côté, on a une dépression et c’est la différence des 2 qui va agir sur la membrane et qui va pousser la membrane pour freiner.
quelques photos
Quelques photos

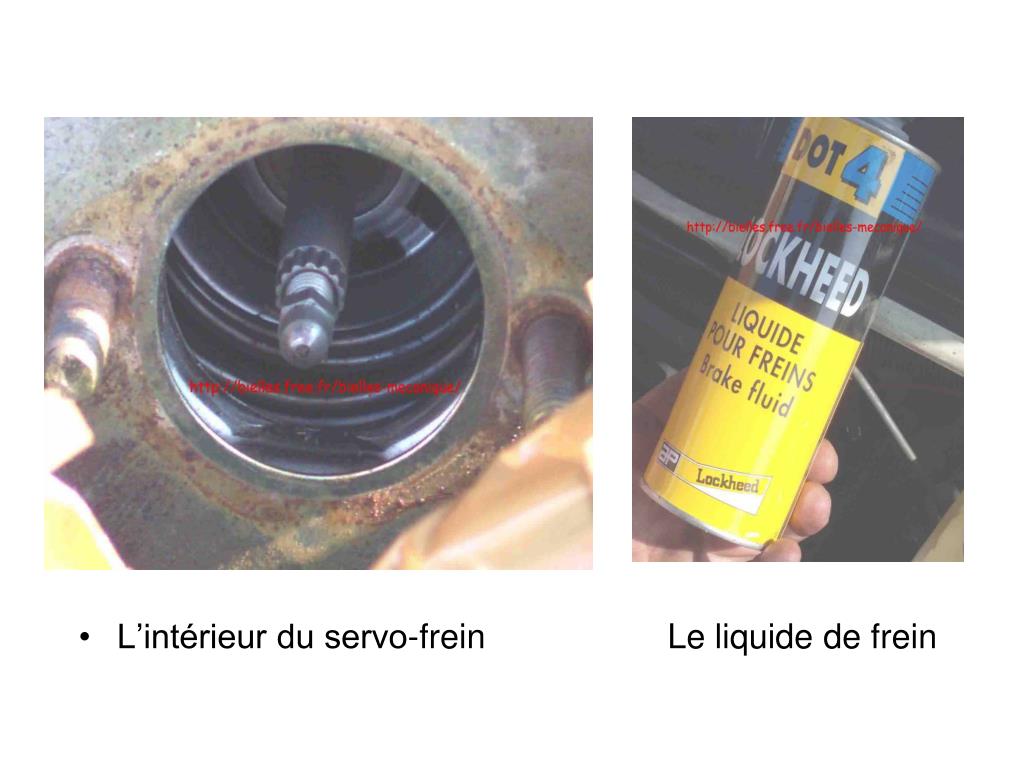

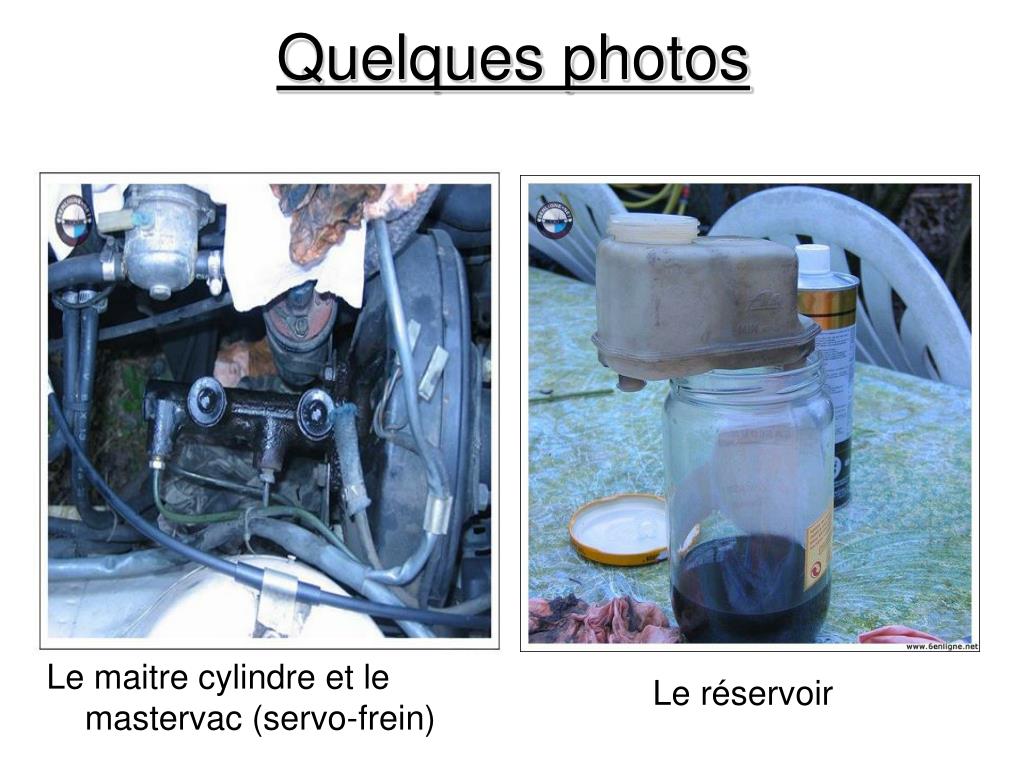

Le maitre cylindre et le mastervac (servo-frein)

Le réservoir

slide5

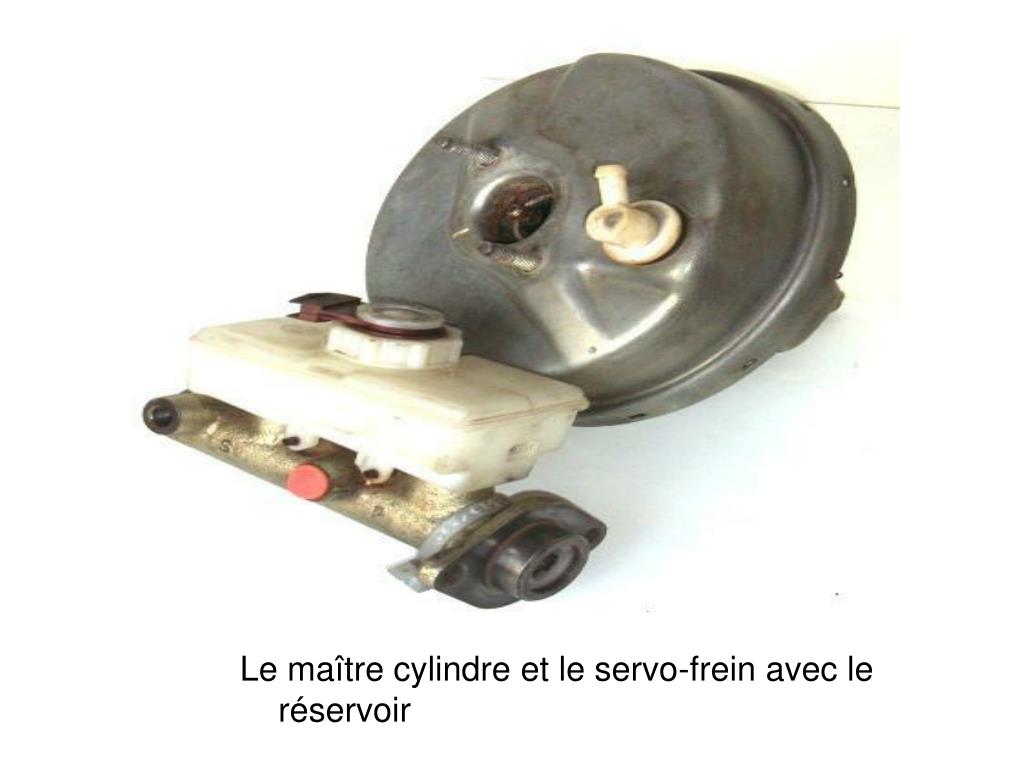

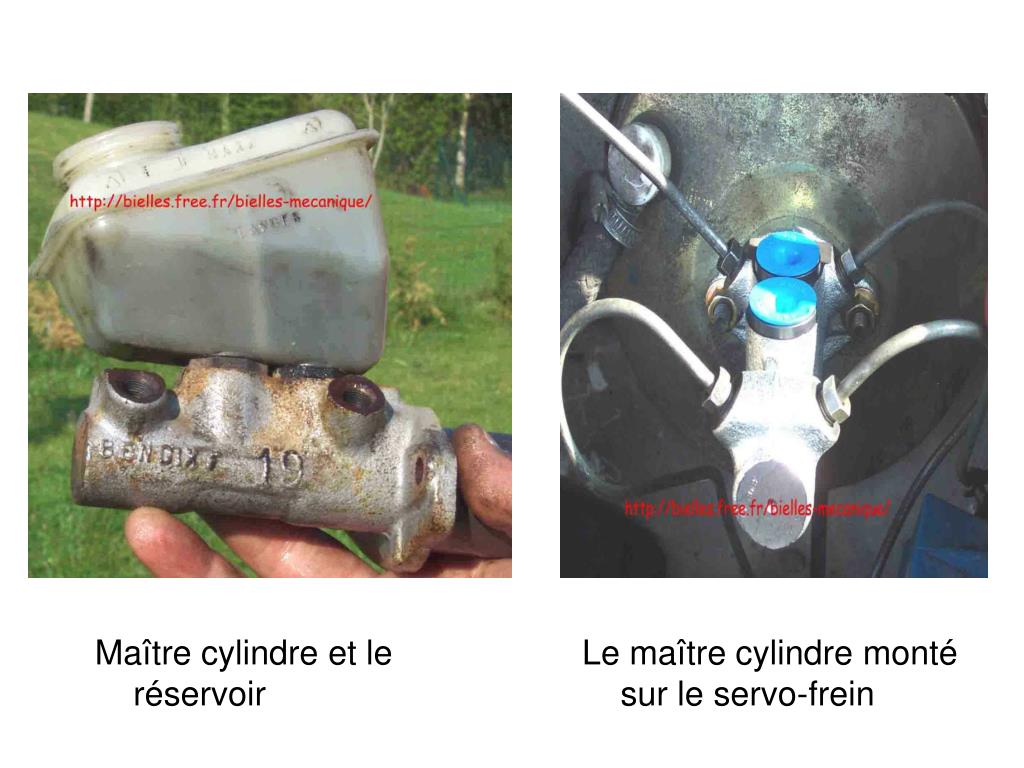

Maître cylindre et le réservoir

Le maître cylindre monté sur le servo-frein

le frein tambour
Le frein à tambour
  • Dispositif de réglage manuel
  • Tambour
  • Garniture
  • Segment
  • Plateau
  • Cylindre récepteur
  • Tuyauterie
  • Piston
  • Ressort de rappel

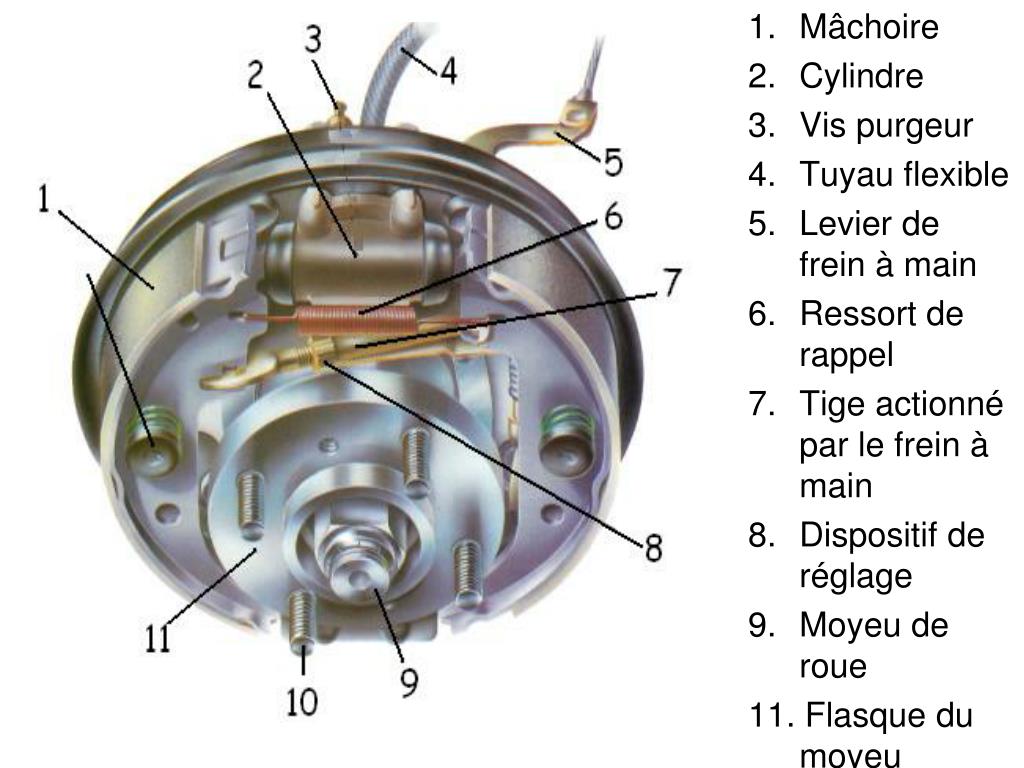

slide9

Mâchoire

  • Cylindre
  • Vis purgeur
  • Tuyau flexible
  • Levier de frein à main
  • Ressort de rappel
  • Tige actionné par le frein à main
  • Dispositif de réglage
  • Moyeu de roue

11. Flasque du moyeu

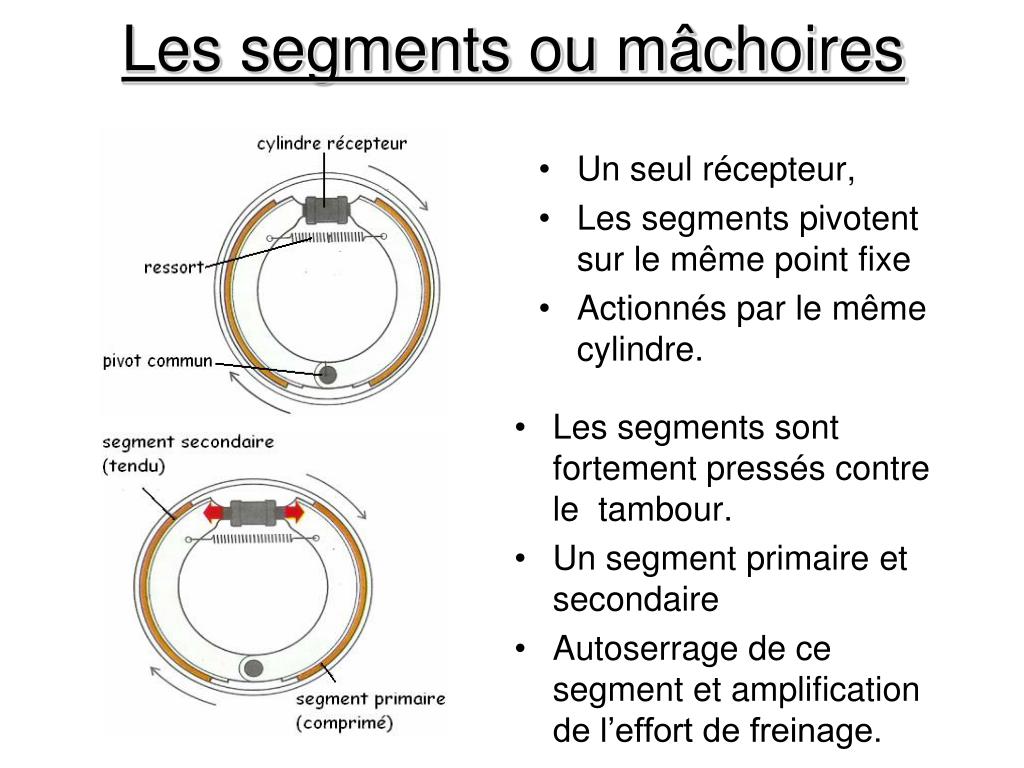

les segments ou m choires
Les segments ou mâchoires

Un seul récepteur,

Les segments pivotent sur le même point fixe

Actionnés par le même cylindre.

Les segments sont fortement pressés contre le tambour.

Un segment primaire et secondaire

Autoserrage de ce segment et amplification de l’effort de freinage.

slide11

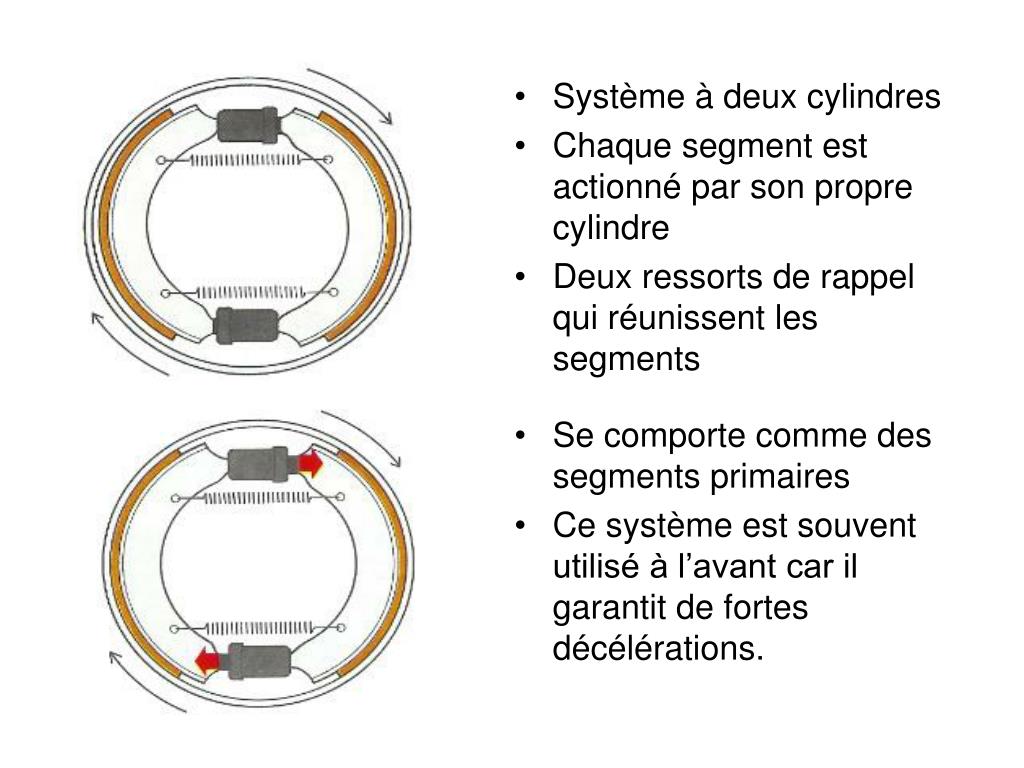

Système à deux cylindres

Chaque segment est actionné par son propre cylindre

Deux ressorts de rappel qui réunissent les segments

Se comporte comme des segments primaires

Ce système est souvent utilisé à l’avant car il garantit de fortes décélérations.

le cylindre r cepteur
Le cylindre récepteur
  • Purgeur
  • Flexible
  • Pare poussière
  • Coupelle d’étanchéité
  • Ressort
  • Piston
le frein main
Le frein à main
  • frein à main actionne un levier dans chaque tambour (arrière).
  • Le levier applique alors un des segments contre le tambour.
frein main d taill

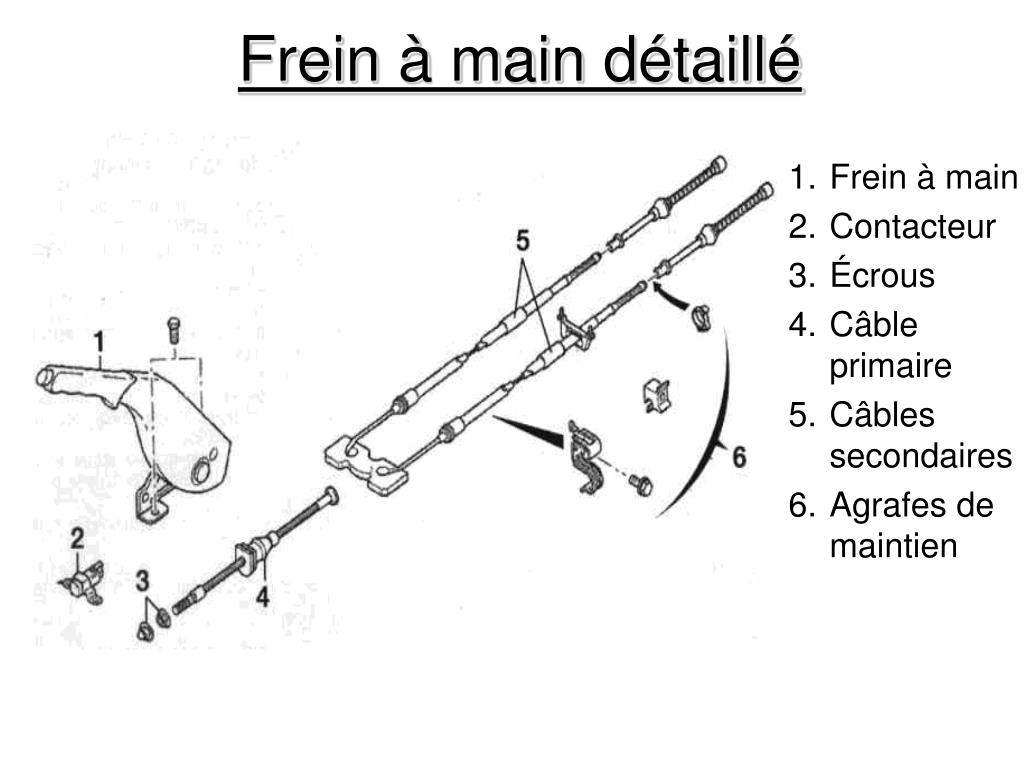

Frein à main détaillé
  • Frein à main
  • Contacteur
  • Écrous
  • Câble primaire
  • Câbles secondaires
  • Agrafes de maintien

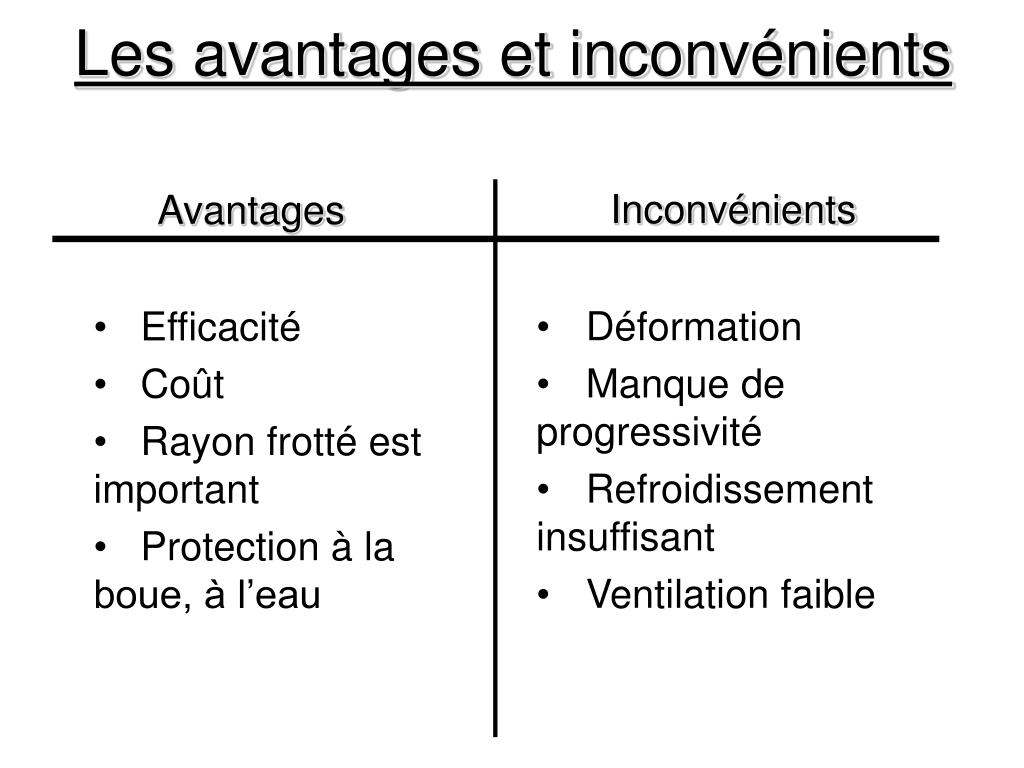

les avantages et inconv nients
Les avantages et inconvénients

Avantages

Inconvénients

  • Efficacité
  • Coût
  • Rayon frotté est important
  • Protection à la boue, à l’eau
  • Déformation
  • Manque de progressivité
  • Refroidissement insuffisant
  • Ventilation faible

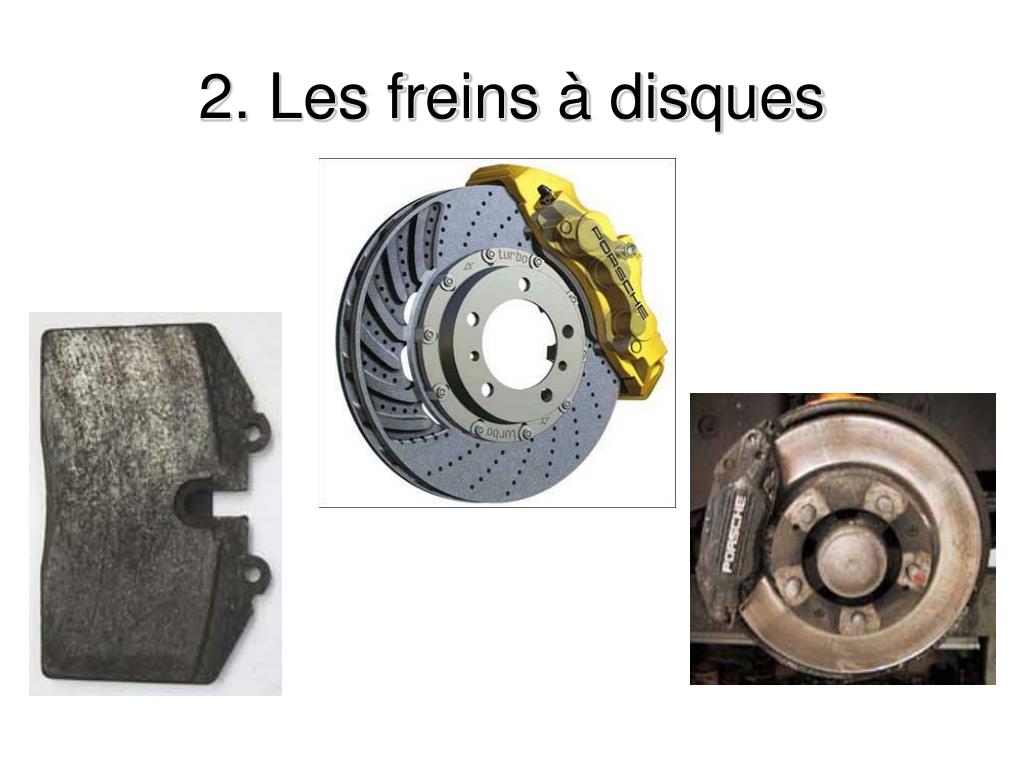

principe de fonctionnement

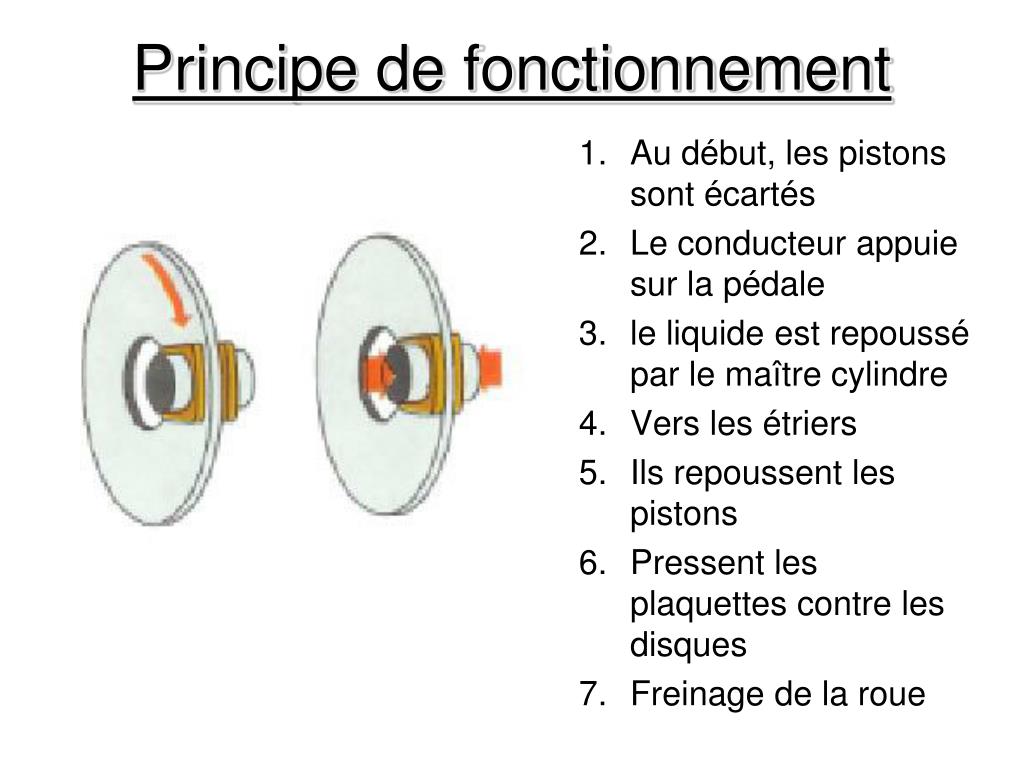

Principe de fonctionnement
  • Au début, les pistons sont écartés
  • Le conducteur appuie sur la pédale
  • le liquide est repoussé par le maître cylindre
  • Vers les étriers
  • Ils repoussent les pistons
  • Pressent les plaquettes contre les disques
  • Freinage de la roue

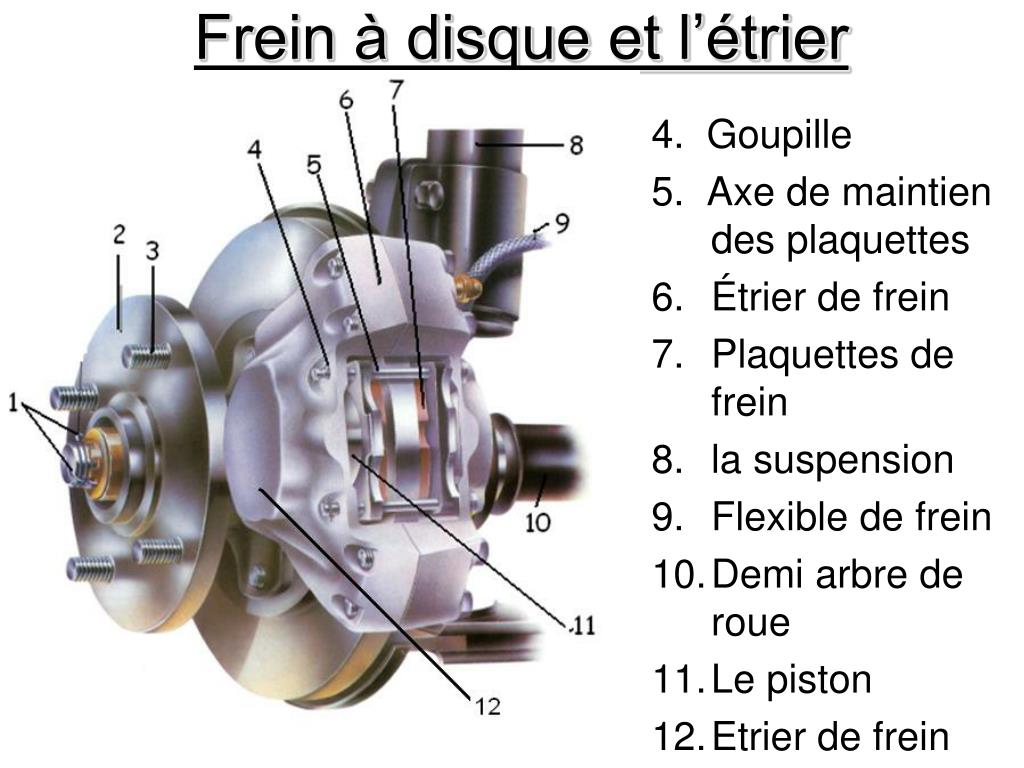

frein disque et l trier

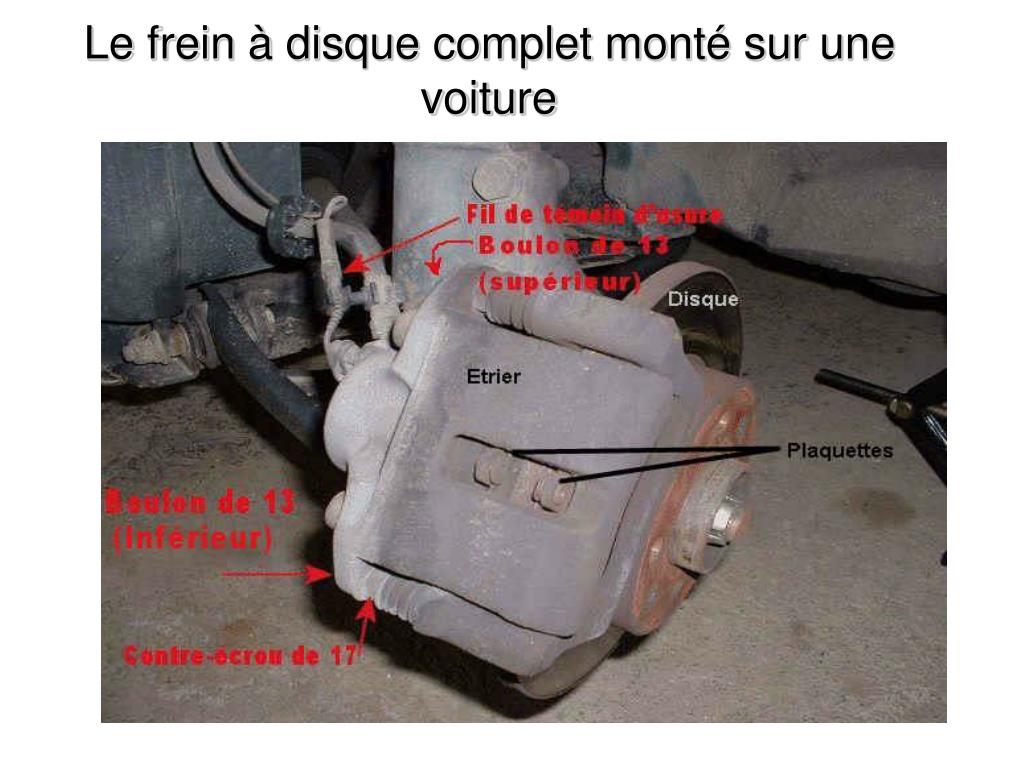

Frein à disque et l’étrier

4. Goupille

5. Axe de maintien des plaquettes

  • Étrier de frein
  • Plaquettes de frein
  • la suspension
  • Flexible de frein
  • Demi arbre de roue
  • Le piston
  • Etrier de frein
description

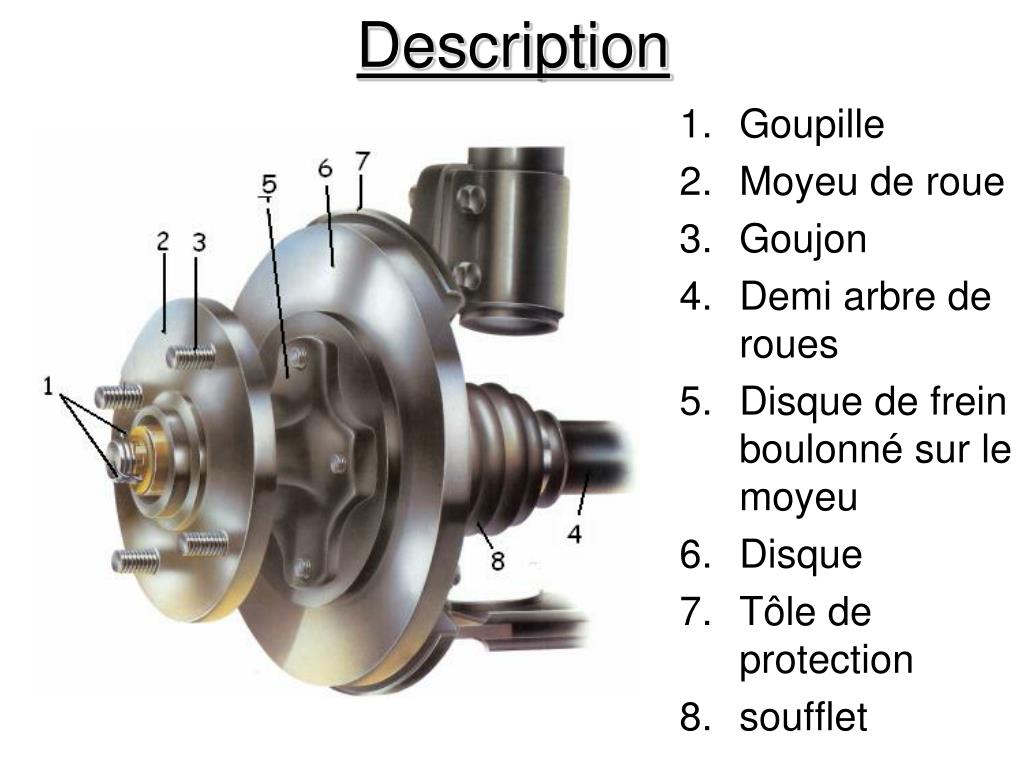

Description
  • Goupille
  • Moyeu de roue
  • Goujon
  • Demi arbre de roues
  • Disque de frein boulonné sur le moyeu
  • Disque
  • Tôle de protection
  • soufflet
derri re le disque

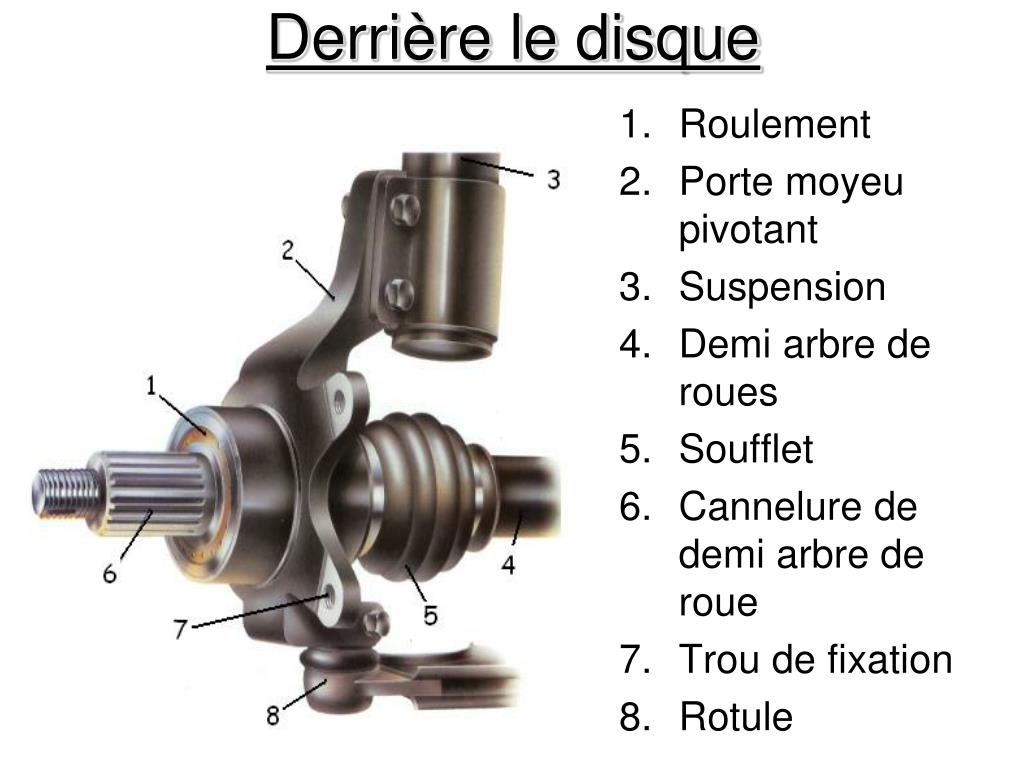

Derrière le disque
  • Roulement
  • Porte moyeu pivotant
  • Suspension
  • Demi arbre de roues
  • Soufflet
  • Cannelure de demi arbre de roue
  • Trou de fixation
  • Rotule
description de l trier

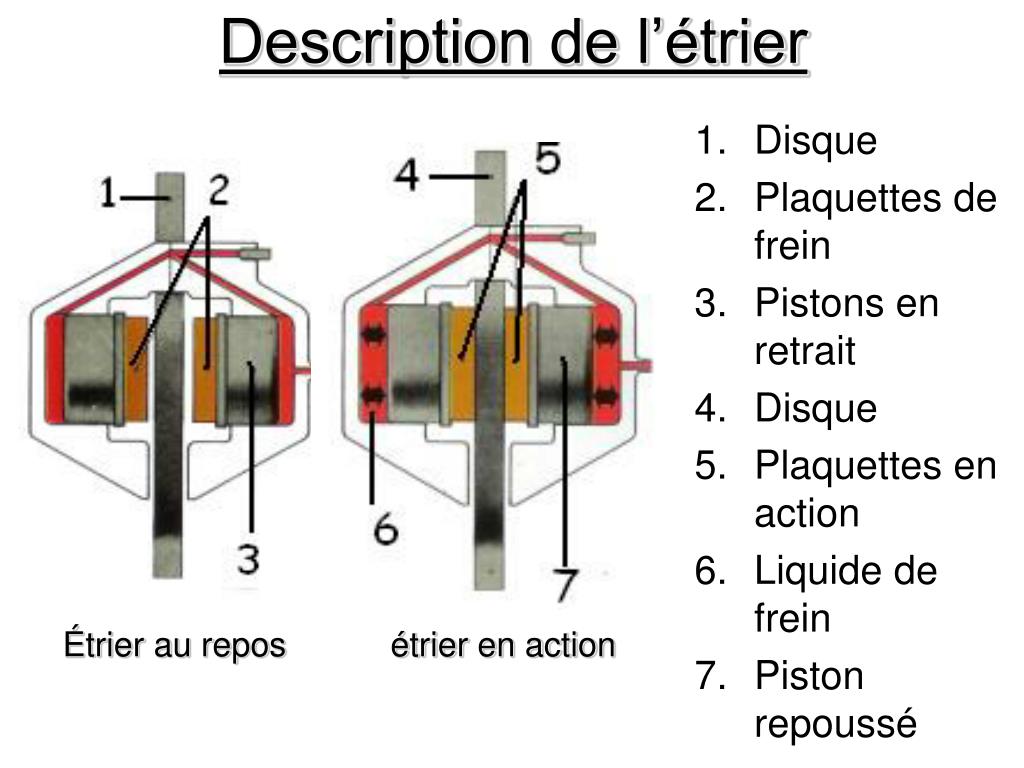

Description de l’étrier
  • Disque
  • Plaquettes de frein
  • Pistons en retrait
  • Disque
  • Plaquettes en action
  • Liquide de frein
  • Piston repoussé

Étrier au repos étrier en action

d composition du frein disque avant
Décomposition du frein à disque avant
  • Disque
  • Pivot
  • Étrier
  • Plaquettes de frein
  • Moyeu
  • Roulement
  • Circlip d’arrêt

Ford Focus

d composition du frein disque arri re
Décomposition du frein à disque arrière
  • Disque
  • Moyeu
  • Roulement
  • Cerclip
  • Rondelles
  • Support d’étrier
  • Étrier
  • Plaquettes
  • Rivets
  • Tôle de protection
  • Bras longitudinal

Ford focus

quelques photos1
Quelques photos

Étrier d’une Golf 2

Piston avec le soufflet

slide26

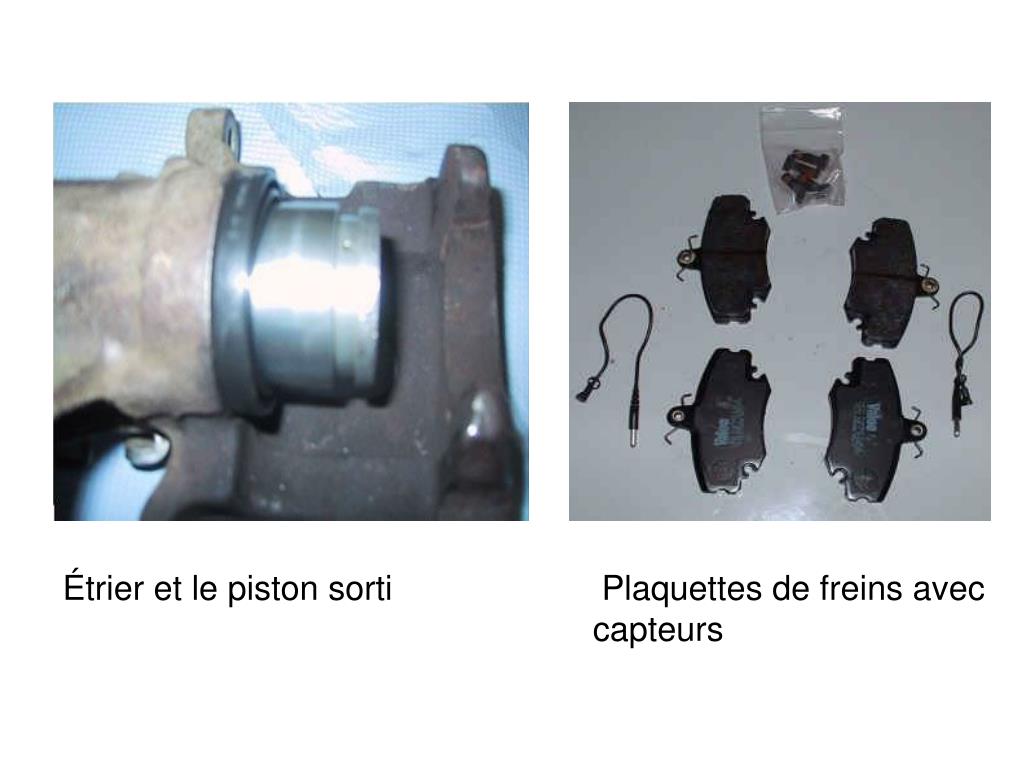

Étrier et le piston sorti

Plaquettes de freins avec capteurs

les diff rentes sortent de disques
Les différentes sortent de disques

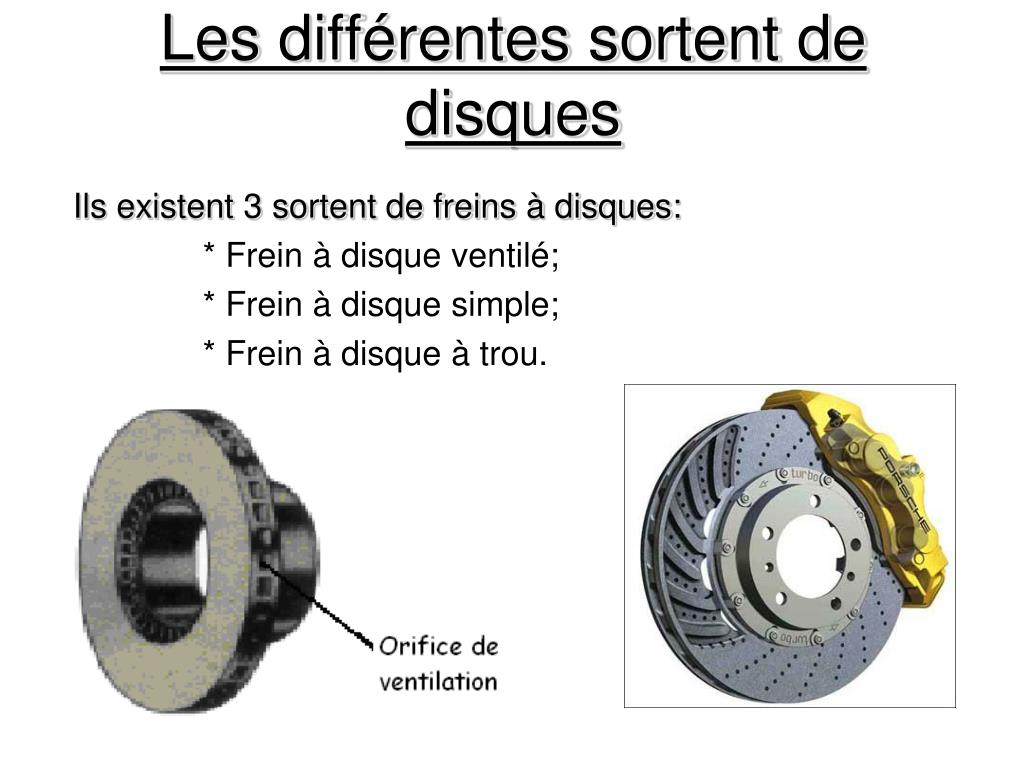

Ils existent 3 sortent de freins à disques:

* Frein à disque ventilé;

* Frein à disque simple;

* Frein à disque à trou.

slide29

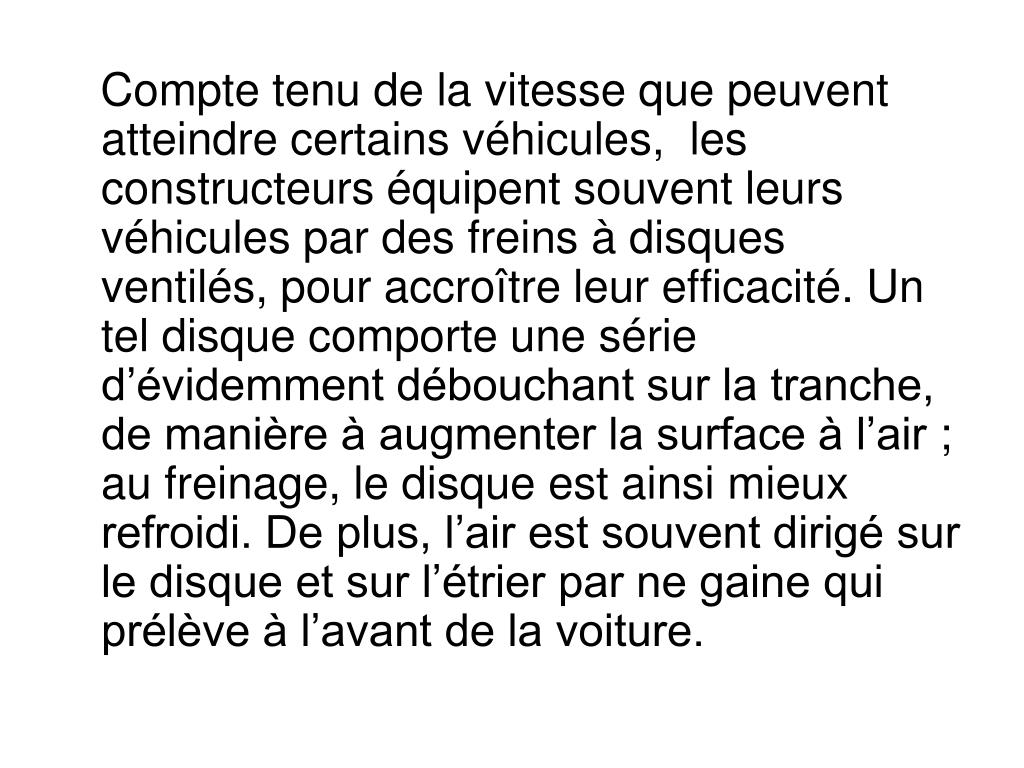

Compte tenu de la vitesse que peuvent atteindre certains véhicules, les constructeurs équipent souvent leurs véhicules par des freins à disques ventilés, pour accroître leur efficacité. Un tel disque comporte une série d’évidemment débouchant sur la tranche, de manière à augmenter la surface à l’air ; au freinage, le disque est ainsi mieux refroidi. De plus, l’air est souvent dirigé sur le disque et sur l’étrier par ne gaine qui prélève à l’avant de la voiture.
les diff rents mat riaux utilis s pour les disques
Les différents matériaux utilisés pour les disques
  • Acier inoxydable : pas chère, moins accrocheur
  • Fonte : plus économique, rouille facilement, plus lourd, le plus utilisés
  • Carbone : hors de prix, hyper léger, très endurant, pour les véhicules de très hautes gamme
  • Céramique : très léger, peut résister jusqu’à 1400°, usure moins rapide, pour les véhicules de très hautes gammes

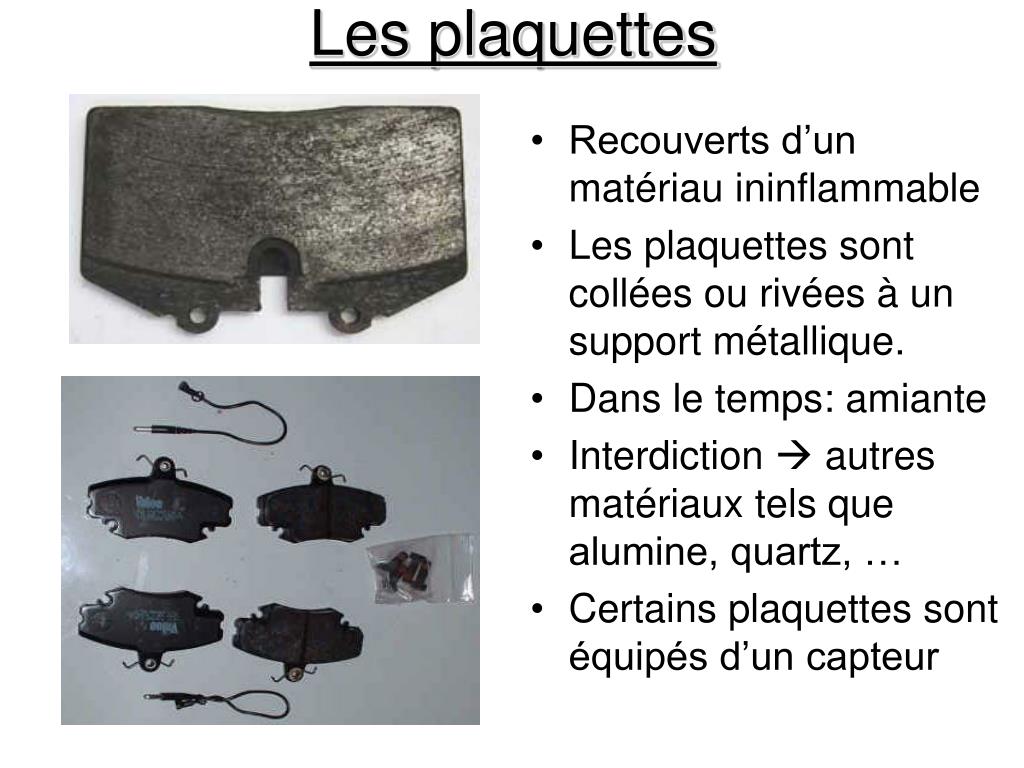

les plaquettes
Les plaquettes
  • Recouverts d’un matériau ininflammable
  • Les plaquettes sont collées ou rivées à un support métallique.
  • Dans le temps: amiante
  • Interdiction  autres matériaux tels que alumine, quartz, …
  • Certains plaquettes sont équipés d’un capteur

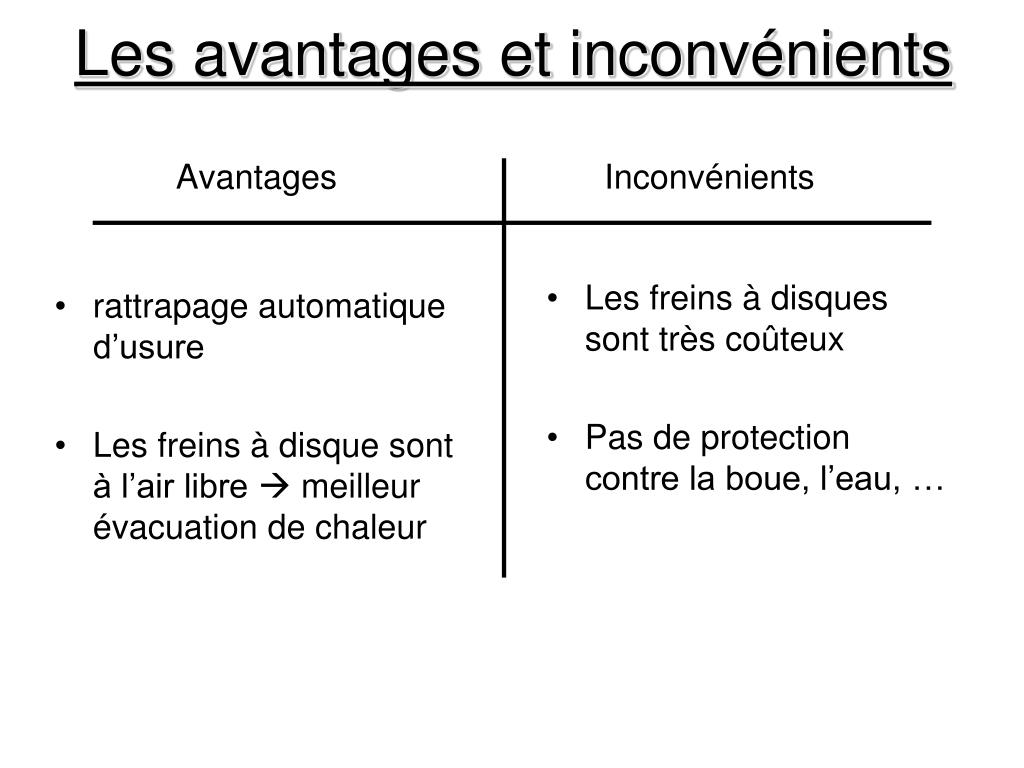

les avantages et inconv nients1
Les avantages et inconvénients
  • rattrapage automatique d’usure
  • Les freins à disque sont à l’air libre  meilleur évacuation de chaleur

Avantages Inconvénients

  • Les freins à disques sont très coûteux
  • Pas de protection contre la boue, l’eau, …
