  1. 第四节 R-L-C串联电路 教师： 刘玉芹 丰县职教中心 电子电工组

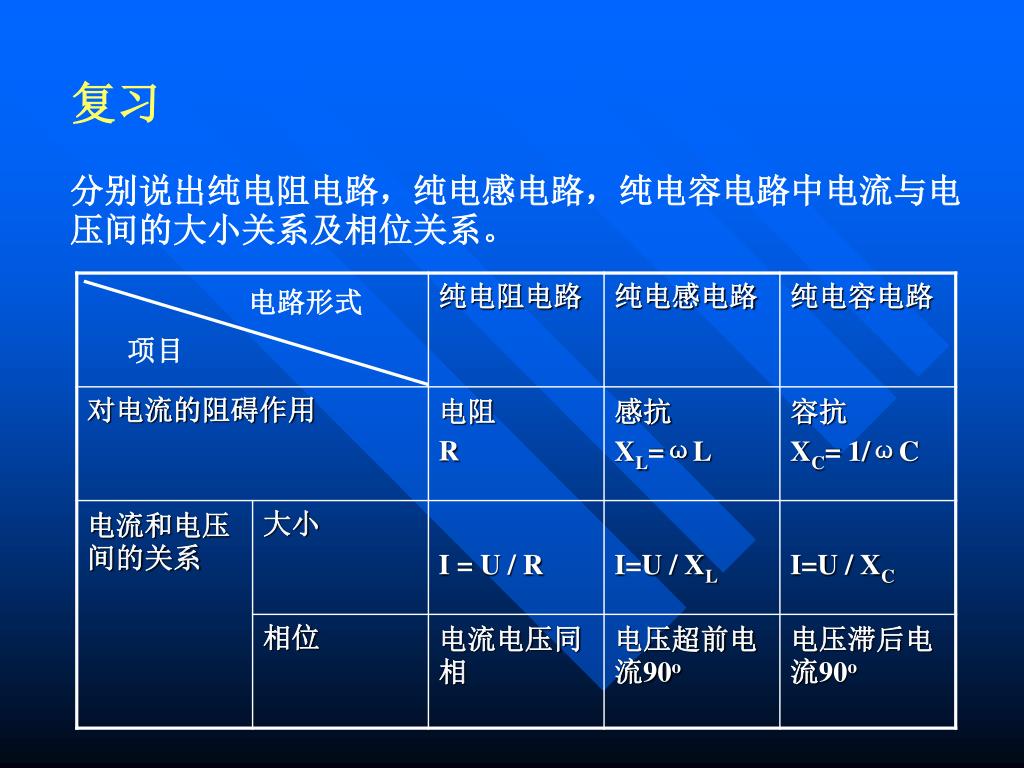

  2. 复习 分别说出纯电阻电路，纯电感电路，纯电容电路中电流与电压间的大小关系及相位关系。 电路形式 项目

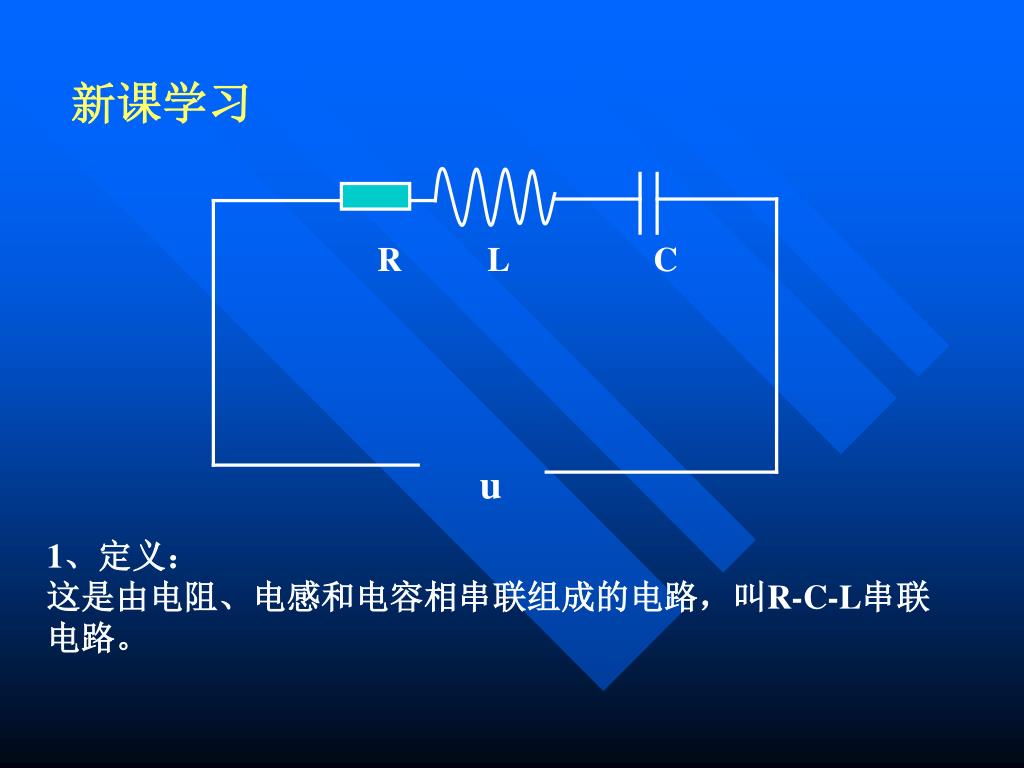

  3. 新课学习 R L C u 1、定义： 这是由电阻、电感和电容相串联组成的电路，叫R-C-L串联电路。

  4. 2分析： 设在此电路中通过的正弦交流电流为 i = Imsinωt 电感两端的电压为uL 电容两端的电压为uC 所以，电路端电压的瞬时值为： u=uR+uL+uC

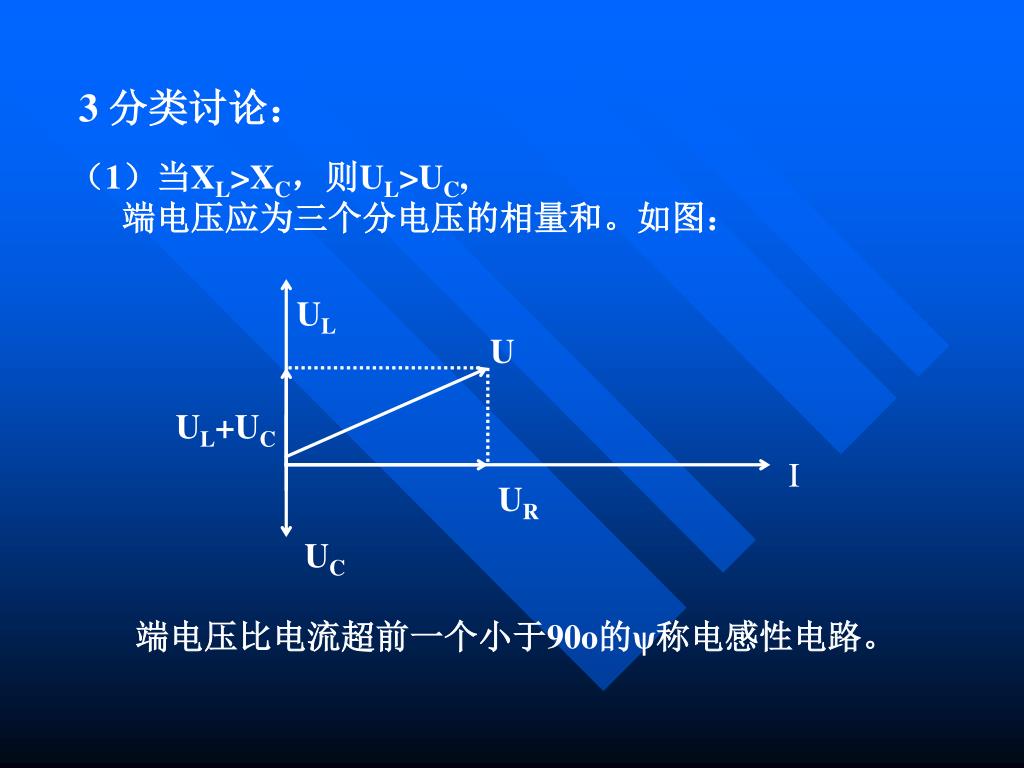

  5. 3 分类讨论： （1）当XL>XC，则UL>UC, 端电压应为三个分电压的相量和。如图： UL U UL+UC I UR UC 端电压比电流超前一个小于90o的ψ称电感性电路。

  6. 3 分类讨论： （2）当XL< XC，则UL< UC, 端电压应为三个分电压的相量和。如图： UL UR I UL+UC U UC 端电压比电流落后一个小于90o的ψ称电容性电路。

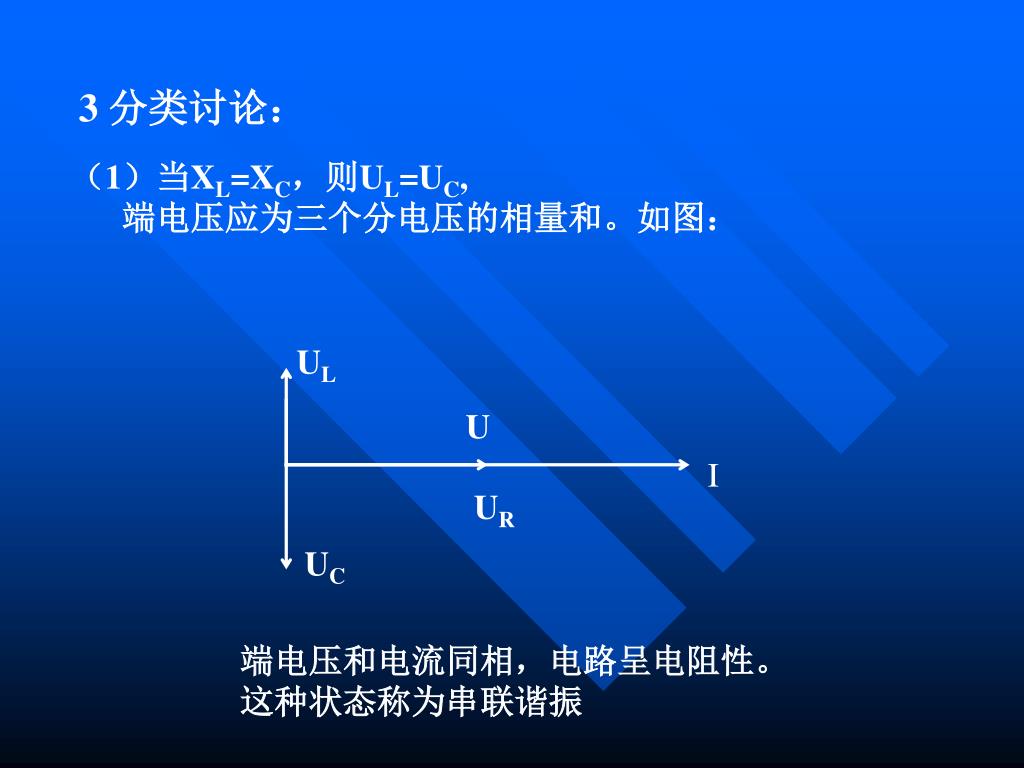

  7. 3 分类讨论： （1）当XL=XC，则UL=UC, 端电压应为三个分电压的相量和。如图： UL U I UR UC 端电压和电流同相，电路呈电阻性。 这种状态称为串联谐振

  8. 练习与解析 • R-C-L串联电路的性质由和的大小决定. • 2.判断: • (1)某电路两端的端电压为 u=311sin(314t+30o) 电路的 总电流为 i=14.14sin(314t－30o) 则该电路为电感性电路.(√) • (2)在R-L-C串联电路中,若XL>XC,则该电路为电感性电路.(√) • (3)在R-C-L串联电路中,若XL=XC,这时电路的端电压屯电流的相位差为零.(√)

  9. 练习与解析 3.电路如图所示,只有是属于电容性电路. A. R=4Ω, XL=1Ω, XC=2Ω B. R=4Ω, XL=2Ω, XC=0Ω C. R=4Ω, XL=3Ω, XC=2Ω D. R=4Ω, XL=3Ω, XC=3Ω R L C u

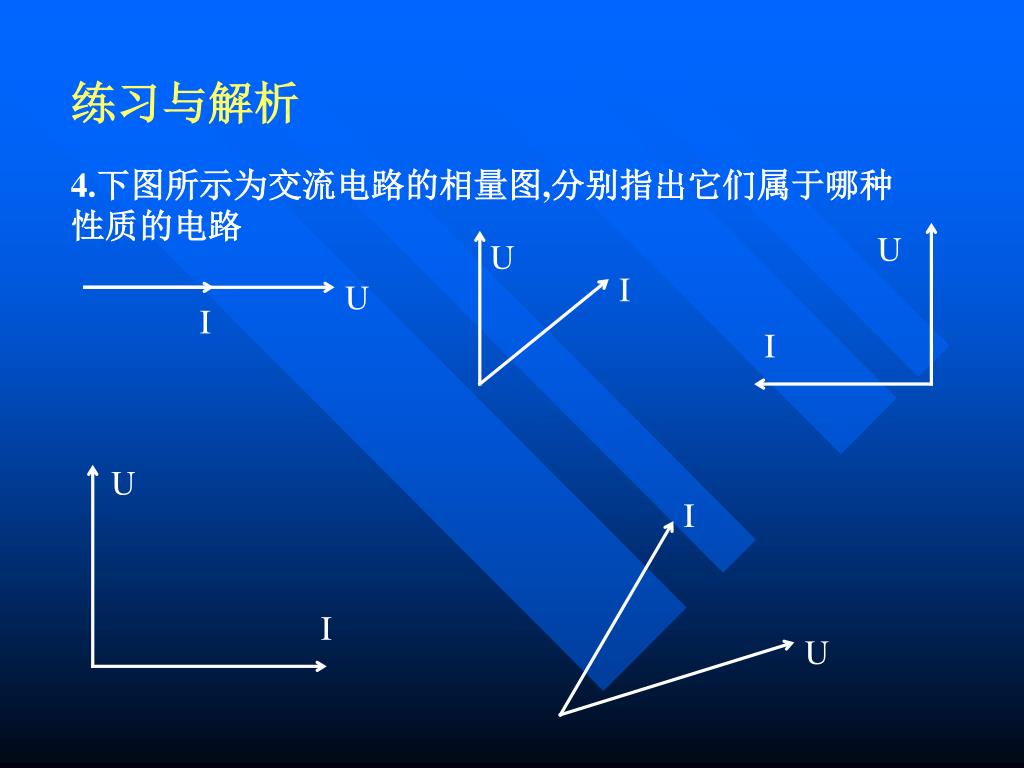

  10. 练习与解析 4.下图所示为交流电路的相量图,分别指出它们属于哪种性质的电路 U U I U I I U I I U

  11. 总结
