Presentation Transcript

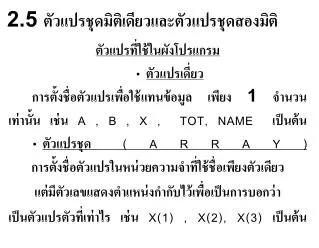

2.5 ตัวแปรชุดมิติเดียวและตัวแปรชุดสองมิติ

  • ตัวแปรที่ใช้ในผังโปรแกรม

    • ตัวแปรเดี่ยว

    • การตั้งชื่อตัวแปรเพื่อใช้แทนข้อมูล เพียง 1 จำนวน

  • เท่านั้น เช่น A , B , X , TOT, NAME เป็นต้น

    • ตัวแปรชุด (ARRAY)

  • การตั้งชื่อตัวแปรในหน่วยความจำที่ใช้ชื่อเพียงตัวเดียว

  • แต่มีตัวเลขแสดงตำแหน่งกำกับไว้เพื่อเป็นการบอกว่า

  • เป็นตัวแปรตัวที่เท่าไร เช่น X(1) , X(2), X(3) เป็นต้น


ตัวแปรชุดมิติเดียว ตัวแปรชุดมิติเดียวและตัวแปรชุดสองมิติ(ONE-DIMENSION ARRAY)เป็นตัวแปรชุดที่มีตัวเลขแสดงตำแหน่งเพียงตัวเดียว

1

2

3

4

5

X(3)

X

X

X(3)

X(5)

X(5)

โครงสร้างภายในเครื่องคอมพิวเตอร์จะถือว่าทั้งหมดนี้

เป็นเนื้อที่ที่ถูกจองต่อเนื่องกันไปเป็นลำดับ ซึ่งสามารถระบุตำแหน่งข้อมูลที่ต้องการได้ โดยระบุตัวพ่วง (Subscript)


ตัวแปรชุดสองมิติ ตัวแปรชุดมิติเดียวและตัวแปรชุดสองมิติ(TWO-DIMENSION ARRAY)

เป็นตัวแปรชุดที่มีการจัดข้อมูลเป็นแถวเป็นคอลัมน์ เช่นข้อมูลแบบ Matrix จะมีตัวเลขที่แสดงตำแหน่ง 2 ตัว โดยตัวแรกจะเป็นตัวเลขที่แสดงตำแหน่งแถว ตัวที่สองจะเป็นตัวเลขที่แสดงตำแหน่งคอลัมน์

1 2 3

X

1

2

3

4

5

6

X(2,3)

X(5,3)


  • การเขียนผังโปรแกรมโดยใช้ตัวแปรชุดการเขียนผังโปรแกรมโดยใช้ตัวแปรชุด

  • ตัวอย่างการเขียนผังโปรแกรมเพื่อแก้ปัญหาโดยใช้ตัวแปรชุด ที่พบเห็นบ่อยคือ การคำนวณเมตริกซ์ เช่น

    • [C]mxn = [A]mxn + [B]mxn

  • หรือ [C]mxn = [A]mxn * [B]mxn

  • จำเป็นต้องใช้ตัวแปรชุดในการคำนวณดังกล่าว

  • ผังโปรแกรมแสดงการอ่านข้อมูลที่เป็นเมตริกซ์ เช่น

  • a[3][2]

  • a11 a12

    a21 a22

    a31 a32


    Flowchartการเขียนผังโปรแกรมโดยใช้ตัวแปรชุด

    READ

    M,N

    แปรค่า I ตั้งแต่ 1 ถึง M

    I = 0

    I = I + 1

    J = 0

    อ่านข้อมูล A(I,J) โดย

    เปลี่ยนค่า J ตั้งแต่ 1 จนถึง N

    ส่วนค่า I เป็นค่าเต็มตลอด

    J = J + 1

    Read

    A(I,J)

    no

    J = N?

    yes

    no

    I = M?

    yes

    อ่านข้อมูล A[I,J] เรียบร้อย


    การเขียนผังโปรแกรมเพื่อความสะดวกสามารถที่จะเขียนรูปที่ง่ายแสดงการอ่านหรือการพิมพ์เมตริกซ์หรือตัวแปรชุดได้ดังนี้การเขียนผังโปรแกรมเพื่อความสะดวกสามารถที่จะเขียนรูปที่ง่ายแสดงการอ่านหรือการพิมพ์เมตริกซ์หรือตัวแปรชุดได้ดังนี้

    ตัวแปรชุดมิติเดียว

    Read

    X(I)

    I = 1…10

    จะหมายถึง การอ่านข้อมูลจากอุปกรณ์อ่านข้อมูล 10 จำนวนไปไว้ที่ X(1) ถึง X(10) ตามลำดับ

    Print

    X(I)

    I = 1…10

    หมายถึง การนำเอาค่าตัวแปรชุดตั้งแต่ X(1) ถึง X(10) แสดงทางอุปกรณ์แสดงผล


    ตัวแปรชุด 2 มิติการเขียนผังโปรแกรมเพื่อความสะดวกสามารถที่จะเขียนรูปที่ง่ายแสดงการอ่านหรือการพิมพ์เมตริกซ์หรือตัวแปรชุดได้ดังนี้

    Read

    A(I,J)

    I = 1,2…M

    J = 1,2….N

    จะหมายถึง การอ่านข้อมูลจากอุปกรณ์อ่านข้อมูล M จำนวนไปไว้ที่ X(1) ถึง X(M) ตามลำดับ

    Print

    A(I,J)

    I = 1,2…M

    J = 1,2….N

    หมายถึง การนำเอาค่าตัวแปรชุดตั้งแต่ X(1) ถึง X(M) แสดงทางอุปกรณ์แสดงผล


    • ตัวอย่างที่ 12การเขียนผังโปรแกรมเพื่อความสะดวกสามารถที่จะเขียนรูปที่ง่ายแสดงการอ่านหรือการพิมพ์เมตริกซ์หรือตัวแปรชุดได้ดังนี้

      • อ่านข้อมูลเข้ามา N จำนวน แล้วหาค่าที่มากที่สุดและน้อยที่สุด

    • อธิบาย 3 3 5 1

    3 5 1

    3 5 1

    MAX

    MIN

    MIN

    MAX

    3 5 1

    3 5 1

    MIN

    MAX

    MAX

    MIN

    2

    1

    3

    4


    • ตัวแปรและความหมายของตัวแปรที่ใช้มีดังนี้ตัวแปรและความหมายของตัวแปรที่ใช้มีดังนี้

      • N = เก็บค่าของจำนวนข้อมูลที่จะอ่านเข้ามา

      • X(I) = เก็บค่าของข้อมูลตัวที่ I

      • MAX = เก็บค่าที่มากที่สุดที่พบ(Maximum)

      • MIN = เก็บค่าที่น้อยที่สุดที่พบ (Minimum)


    STARTตัวแปรและความหมายของตัวแปรที่ใช้มีดังนี้

    Read

    N

    Read X(I)

    i = 1…N

    i = 1

    MIN=X(i)

    MAX=X(i)

    1

    2

    Flowchart

    (ต่อ)


    2ตัวแปรและความหมายของตัวแปรที่ใช้มีดังนี้

    1

    No

    Yes

    i < N

    Print

    MAX

    MIN

    i = i + 1

    No

    Yes

    X(i)>MAX?

    STOP

    MAX=X(i)

    Yes

    No

    X(i)<MIN?

    MIN=X(i)


    ตัวอย่างที่ 13ตัวแปรและความหมายของตัวแปรที่ใช้มีดังนี้

    โปรแกรมอ่านข้อมูลไม่ทราบจำนวนมาเก็บไว้แล้วทำการเรียงลำดับ(Sort) ข้อมูลเหล่านี้ เรียงจากน้อยไปมาก โดยตรวจสอบข้อมูลตัวสุดท้ายด้วยเลข 999

    อธิบาย การสลับเราจะทำการสลับค่าในตัวแปรชุด

    เดิม มีค่าในตัวแปรชุด 5 1

    ผลที่ต้องการคือ 1 5

    นำ a[L+1]--> a[L]

    นำ temp --> a[L+1]

    a[L]

    a[L+1]

    นำ a[L] มา

    ไว้ที่ temp

    5 1

    1 1

    1 5

    a[L] = a[L+1]

    a[L+1]=temp

    Temp = a[L]

    Temp

    5


    ตัวแปรและความหมายของตัวแปรที่ใช้มีดังนี้ตัวแปรและความหมายของตัวแปรที่ใช้มีดังนี้

    a(i) = เก็บข้อมูลตัวที่ i

    i = เป็นตัวพ่วงและเป็นจำนวนนับจำนวนข้อมูล

    CHECK = เป็นตัวชี้ว่าข้อมูลเรียงลำดับหรือยัง

    ถ้า CHECK = 1 แสดงว่ามีการสลับที่อย่างน้อย 1 ครั้ง(ข้อมูลยังไม่เรียง)

    ถ้า CHECK = 0 แสดงว่าไม่เกิดการสลับที่ (ข้อมูลเรียงลำดับแล้ว)

    Temp = เก็บค่าข้อมูลชั่วคราวในการสลับที่ข้อมูล

    N = จำนวนข้อมูลทั้งหมด

    L = เป็นตัวพ่วงและเป็นตัวนับจำนวนข้อมูล


    Flowchartตัวแปรและความหมายของตัวแปรที่ใช้มีดังนี้

    START

    i = 0

    i = i + 1

    Read a[i]

    a[i]=999

    N= i - 1

    CHECK = 1

    1

    N

    Y

    2

    Check=1

    L = 1 TO N

    Print

    a[L]

    STOP

    (ต่อ)


    2ตัวแปรและความหมายของตัวแปรที่ใช้มีดังนี้

    L=1

    CHECK = 0

    N

    Y

    L < N

    N

    Y

    a[L]>a[L+1]

    Temp=a[L]

    a[L]=a[L+1]

    a[L+1]=Temp

    CHECK = 1

    1

    L = L + 1


    c11 c12 c13ตัวแปรและความหมายของตัวแปรที่ใช้มีดังนี้

    c21 c22 c23

    a11 a12 a13

    a21 a22 a23

    b11 b12 b13

    b21 b22 b23

    +

    =

    2*3

    2*3

    2*3

    • ตัวอย่างที่ 14

    • จงเขียนผังโปรแกรมเพื่อบวกเมตริกซ์ 2 เมตริกซ์ คือ

      • [A]mxn = [B]mxn + [C]mxn

  • อธิบาย เช่น เมตริกซ์ขนาด 2*3 มีวิธีการบวกดังนี้

    • เมื่อ aij = bij + cij จะได้


  • STARTตัวแปรและความหมายของตัวแปรที่ใช้มีดังนี้

    Read m,n

    Read Aij

    i = 1,…,m

    j = 1,…,n

    Read Bij

    i = 1…m

    j = 1…n

    j = 0

    1

    Flowchart

    (ต่อ)


    1ตัวแปรและความหมายของตัวแปรที่ใช้มีดังนี้

    j = j + 1

    i = 0

    2

    Print Cij

    i = 1…m

    j = 1…n

    i = i + 1

    i = i + 1

    Cij = Aij + Bij

    STOP

    i = m?

    N

    Y

    j = n?

    N

    Y

    2

    Flowchart

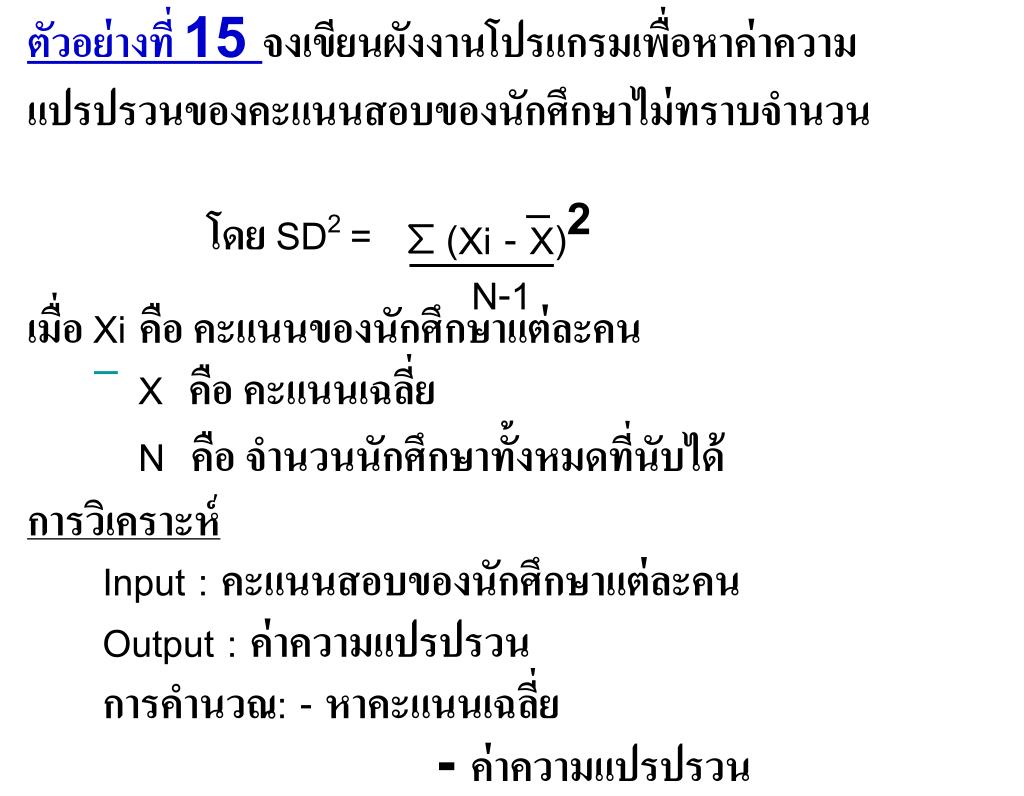

    ตัวอย่างที่ 15 ตัวแปรและความหมายของตัวแปรที่ใช้มีดังนี้จงเขียนผังงานโปรแกรมเพื่อหาค่าความแปรปรวนของคะแนนสอบของนักศึกษาไม่ทราบจำนวน

    โดย SD2 =

    (Xi - X)2

    N-1

    • เมื่อ Xi คือ คะแนนของนักศึกษาแต่ละคน

    • X คือ คะแนนเฉลี่ย

    • N คือ จำนวนนักศึกษาทั้งหมดที่นับได้

    • การวิเคราะห์

      • Input : คะแนนสอบของนักศึกษาแต่ละคน

      • Output : ค่าความแปรปรวน

      • การคำนวณ: - หาคะแนนเฉลี่ย

      • - ค่าความแปรปรวน


    • ตัวแปรตัวแปรและความหมายของตัวแปรที่ใช้มีดังนี้

      • i = ตัวแปรที่ใช้นับจำนวนนักศึกษา

      • score = คะแนนสอบของนักศึกษา

      • SUM = ผลรวมของคะแนนนักศึกษา

      • X = คะแนนเฉลี่ย

      • TOT = ผลรวมก่อนหาความแปรปรวน

      • ( (Xi - X)2)

      • SD2 = ค่าความแปรปรวน


    • วิธีการตัวแปรและความหมายของตัวแปรที่ใช้มีดังนี้

      • 1. อ่านคะแนนดิบ (score) โดยการวน loop เก็บค่า sum และเก็บคะแนนลง array ไว้

      • 2. หาคะแนนเฉลี่ย

      • 3. วน loop คำนวณ SUM(Xi - X)2

      • 4. คำนวณ (Xi - X)2

    • N-1

      • 5. พิมพ์ ค่าความแปรปรวน


    STARTตัวแปรและความหมายของตัวแปรที่ใช้มีดังนี้

    i = 0

    SUM = 0

    TOT =0

    Read score

    Yes

    Score<>999?

    No

    i = i + 1

    N = i

    X(i) = score

    SUM = SUM+score

    X=SUM/N

    Read score

    1

    Flowchart

    (ต่อ)


    1ตัวแปรและความหมายของตัวแปรที่ใช้มีดังนี้

    i = 0

    i = i + 1

    TOT=TOT+(X(i)-X)2

    No

    i = N?

    Yes

    SD2=TOT/(N-1)

    Print SD2

    END
