(cam)조사 보고서

캠(cam)이란?

2. 캠(cam)의종류


1 cam
1. 캠(cam)이란?

  • 캠은 그 윤곽 또는 홈이 평면곡선으로 나타나는 평면캠과공간곡선으로 나타나는 입체캠으로 크게 나눌 수 있다.

  • 캠은 회전운동을 직선운동으로 바꾸는 기계요소로 규칙적인 반복 운동이 필요한 곳에 주로 사용된다.

  • 예) 자동차 내연기관, 방직기,재봉틀


2. 캠의 종류(평면캠)

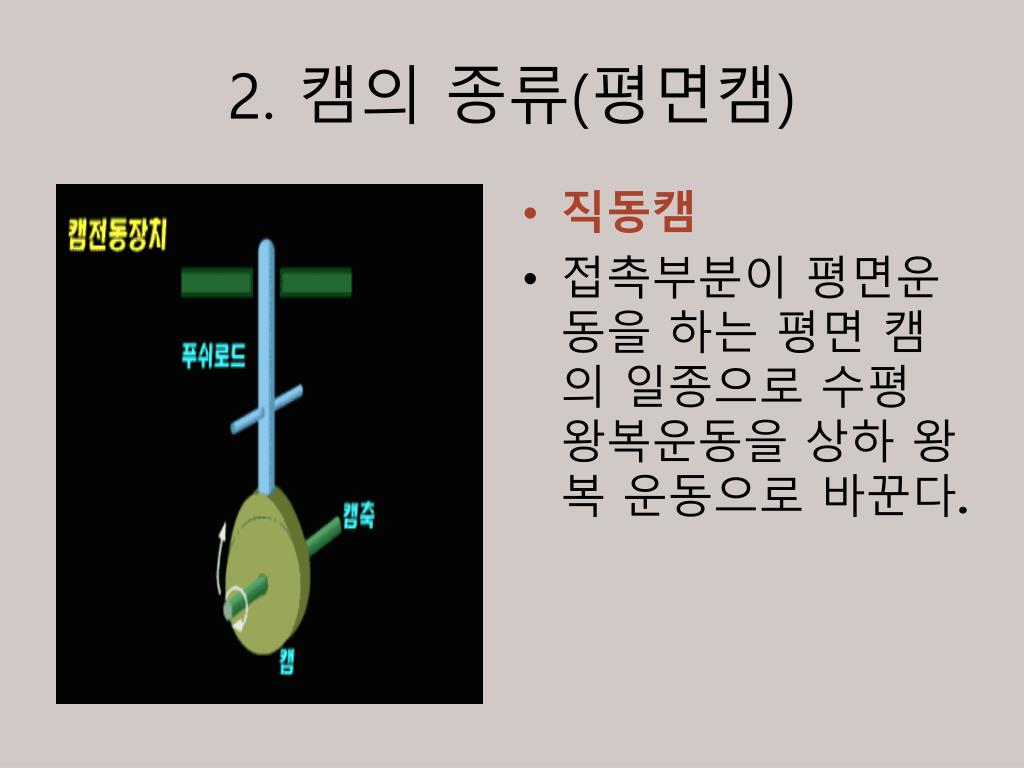

  • 직동캠

  • 접촉부분이 평면운동을 하는 평면 캠의 일종으로 수평 왕복운동을 상하 왕복 운동으로 바꾼다.


2. 캠의 종류(평면캠)

  • 판캠

  • 접촉부분이 평면 운동을 하는 평면 캠으로, 회전운동을 상하 왕복 운동으로 바꾼다.


2. 캠의 종류(평면캠)

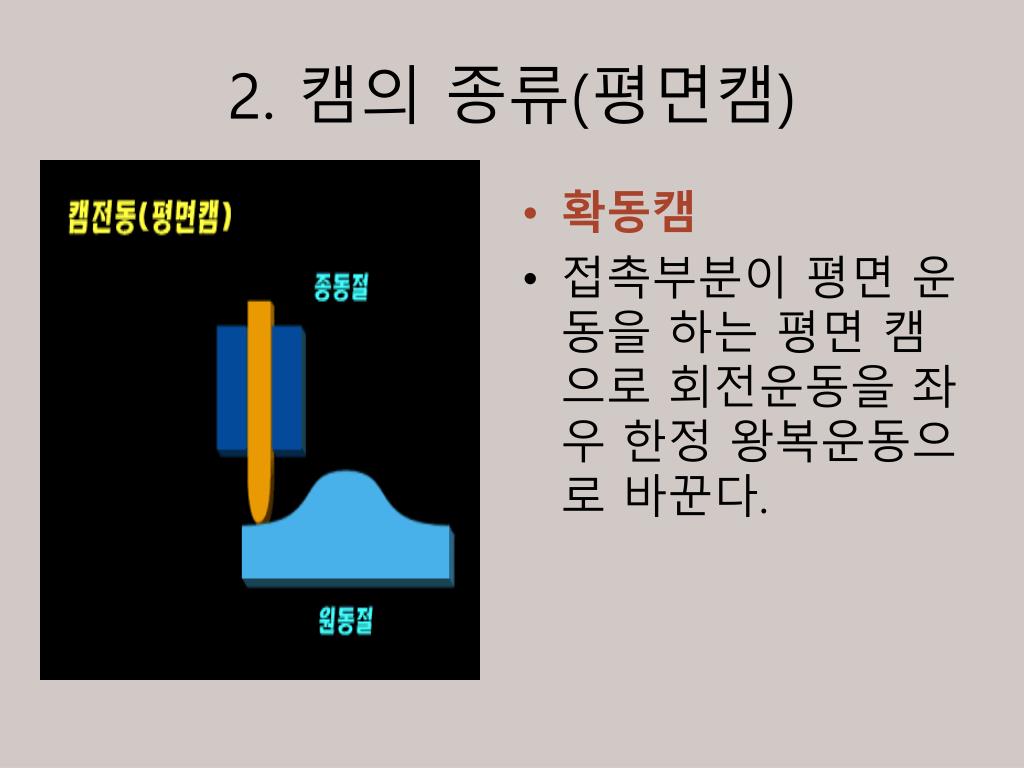

  • 확동캠

  • 접촉부분이 평면 운동을 하는 평면 캠으로 회전운동을 좌우 한정 왕복운동으로 바꾼다.


2. 캠의 종류(입체캠)

  • 구면캠

  • 구면의 입체 표면에 여러 가지 곡선의 홈을 만들고 종동절에 복잡한 운동을 시키는 캠이다.


2. 캠의 종류(입체캠)

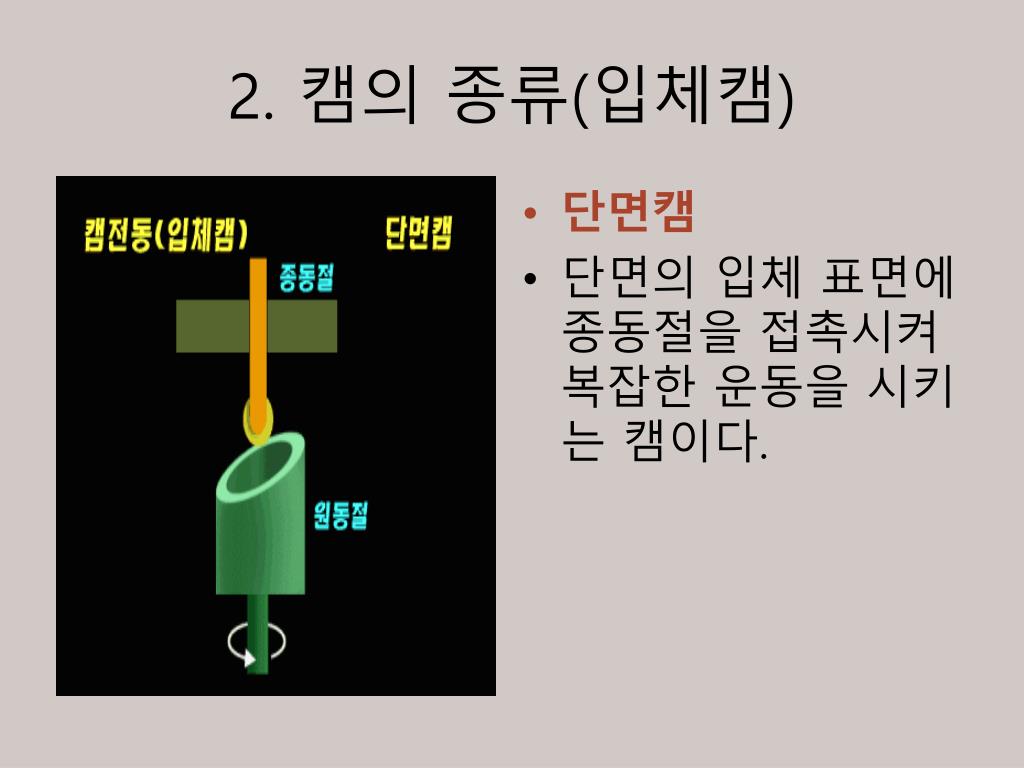

  • 단면캠

  • 단면의 입체 표면에 종동절을 접촉시켜 복잡한 운동을 시키는 캠이다.


2. 캠의 종류(입체캠)

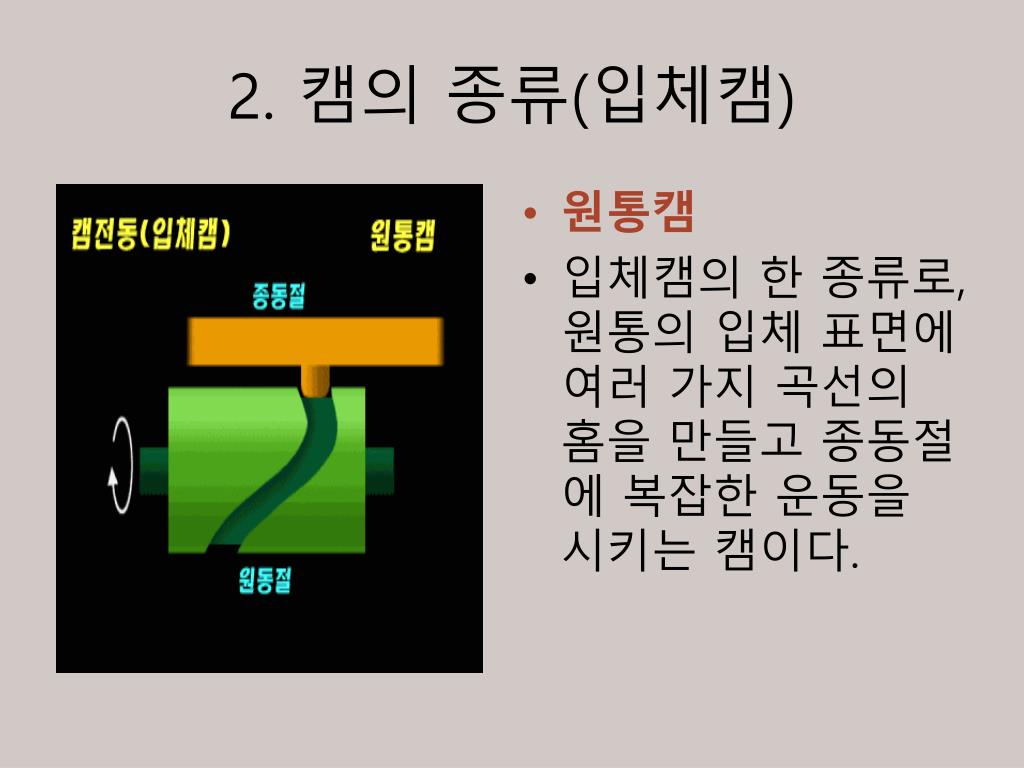

  • 원통캠

  • 입체캠의 한 종류로, 원통의 입체 표면에 여러 가지 곡선의 홈을 만들고 종동절에 복잡한 운동을 시키는 캠이다.


~~~~!

감사합니다.
