Presentation Transcript
slide1

Tato prezentace byla vytvořena

v rámci projektu

Orbis pictus

21. století

poloha toleran n ho pole vzhledem k nulov e

Poloha tolerančního pole vzhledem k nulové čáře

OB21-OP-STROJ-TE-MAR-U-1-004

Ing. Josef Martinák

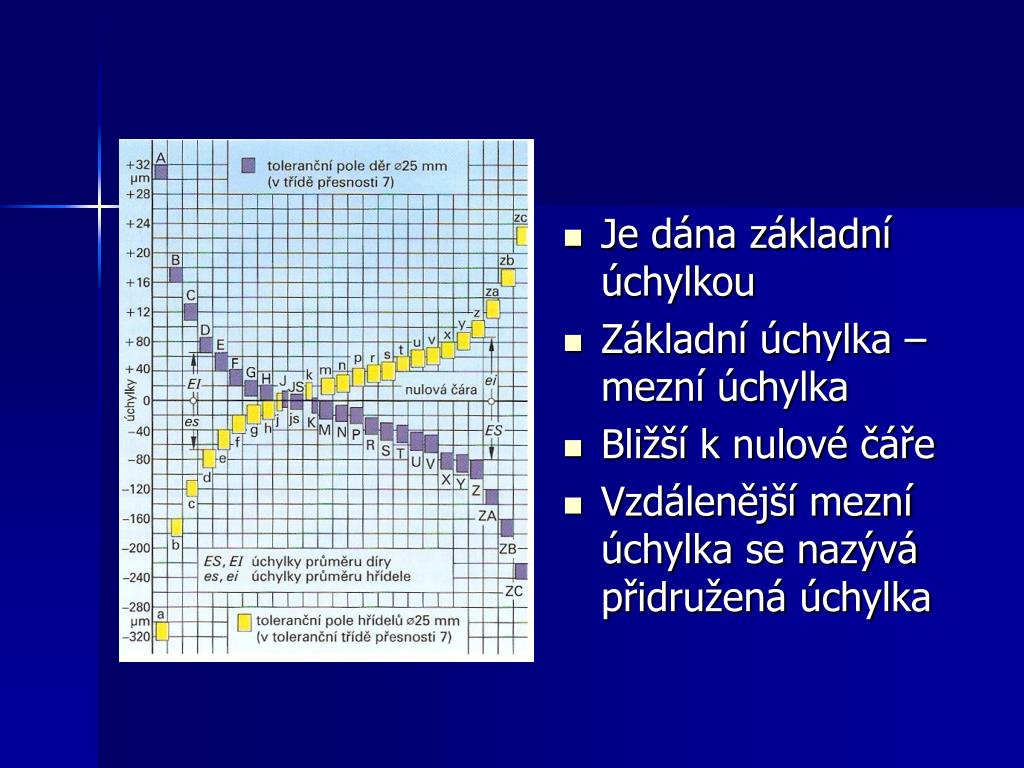

slide3
Je dána základní úchylkou
  • Základní úchylka – mezní úchylka
  • Bližší k nulové čáře
  • Vzdálenější mezní úchylka se nazývá přidružená úchylka
slide4

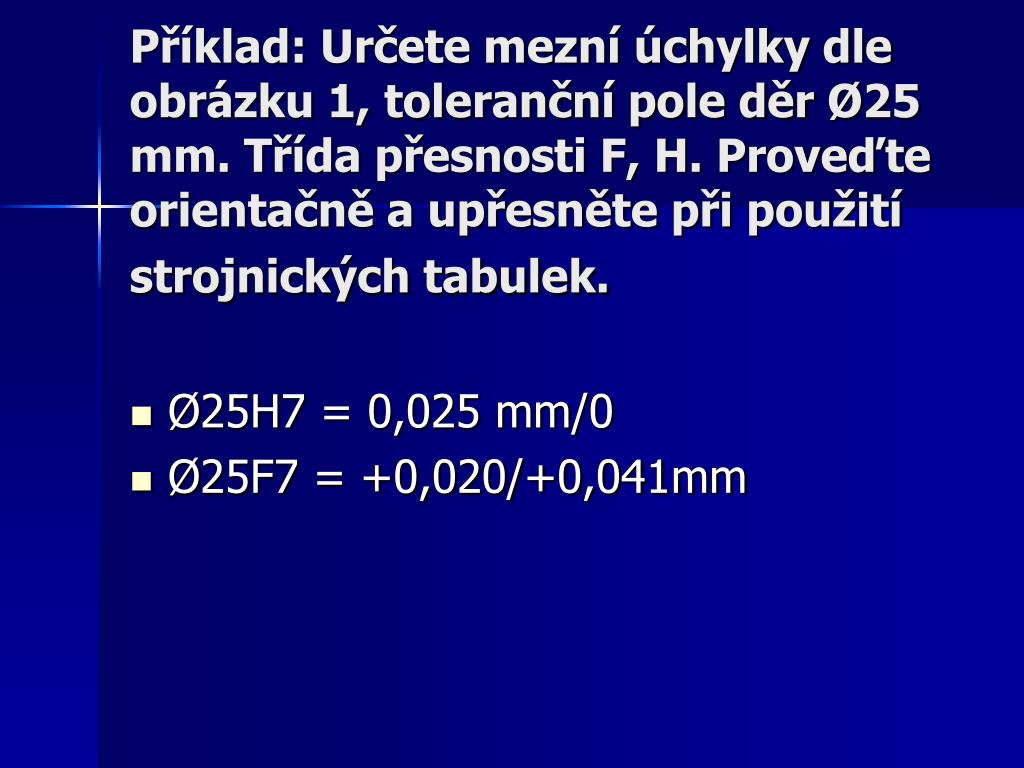

Příklad: Určete mezní úchylky dle obrázku 1, toleranční pole děr Ø25 mm. Třída přesnosti F, H. Proveďte orientačně a upřesněte při použití strojnických tabulek.

  • Ø25H7 = 0,025 mm/0
  • Ø25F7 = +0,020/+0,041mm
chylky pro d ry ei nebo es chylky pro h dele ei nebo es viz obr 1

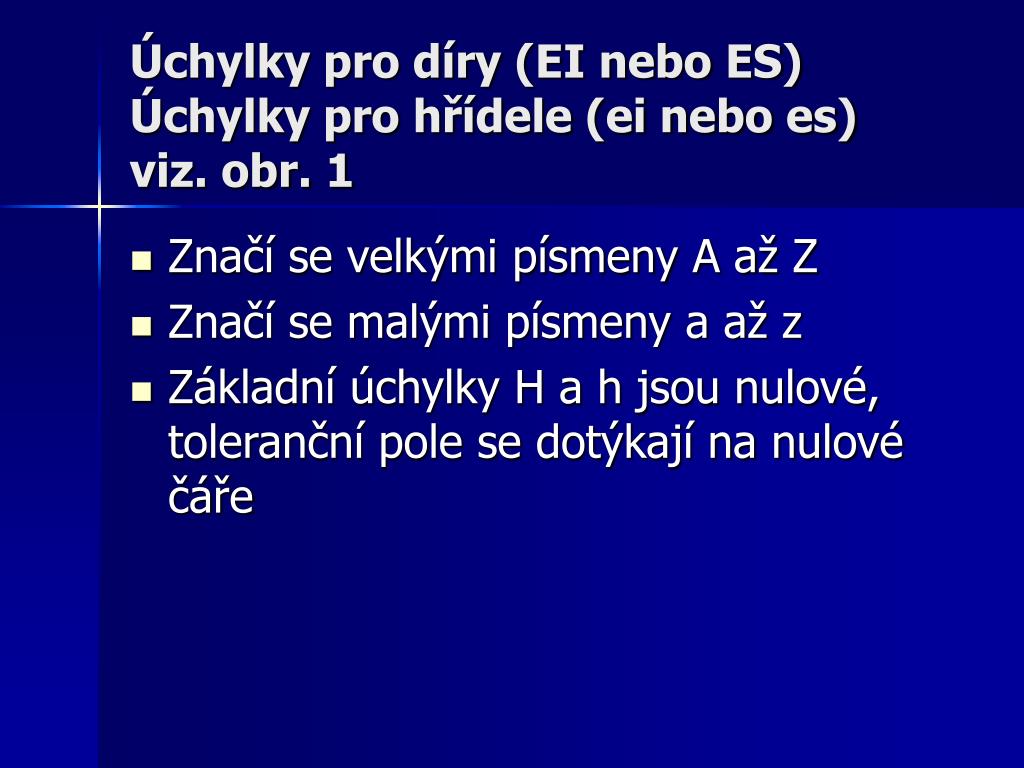

Úchylky pro díry (EI nebo ES)Úchylky pro hřídele (ei nebo es)viz. obr. 1
  • Značí se velkými písmeny A až Z
  • Značí se malými písmeny a až z
  • Základní úchylky H a h jsou nulové, toleranční pole se dotýkají na nulové čáře
poloha toleran n ch pol h a h

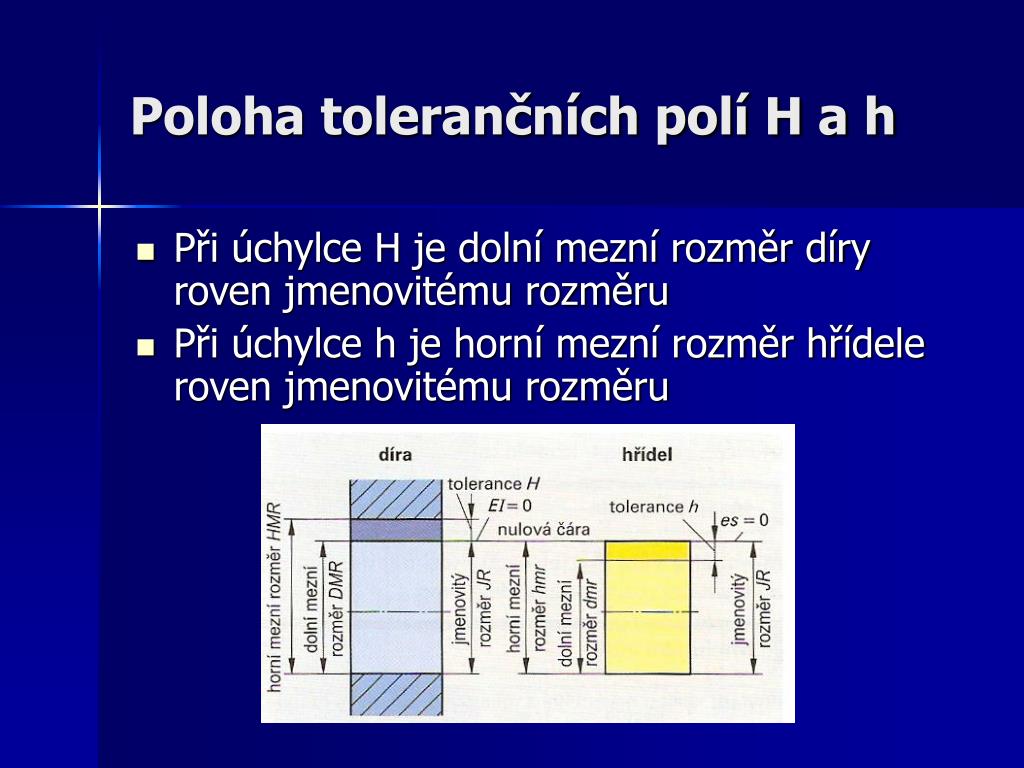

Poloha tolerančních polí H a h
  • Při úchylce H je dolní mezní rozměr díry roven jmenovitému rozměru
  • Při úchylce h je horní mezní rozměr hřídele roven jmenovitému rozměru
p klad jak je poloha toleran n ch pol rozm r 25h7 a 25h9 vzhledem k nulov e

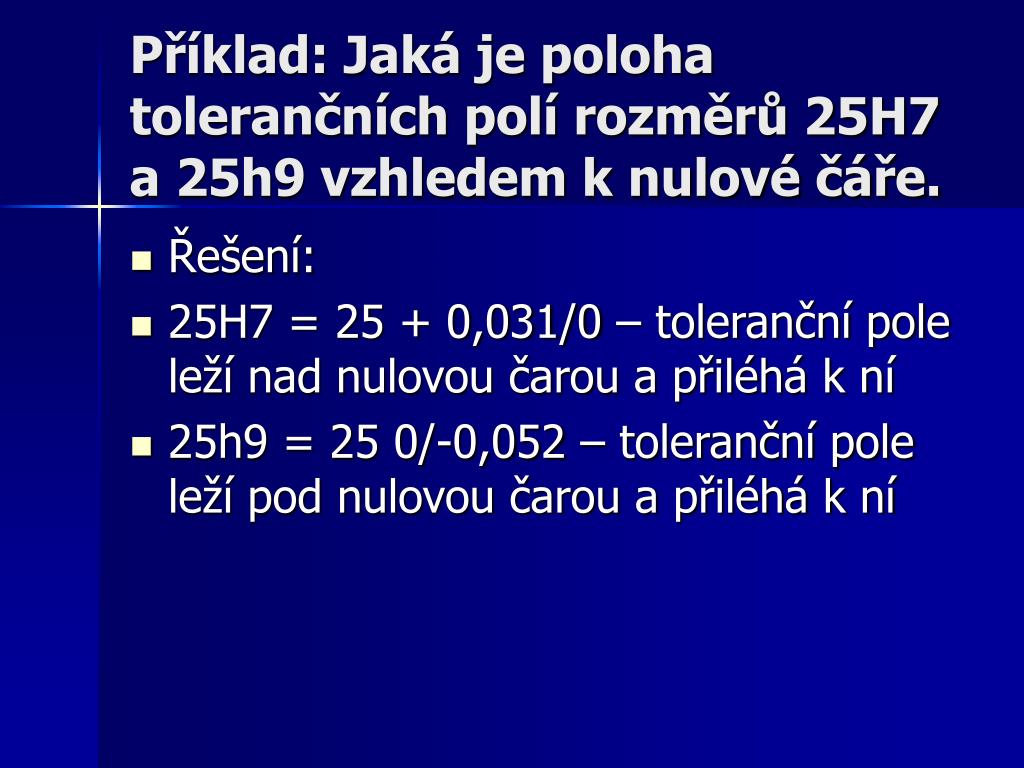

Příklad: Jaká je poloha tolerančních polí rozměrů 25H7 a 25h9 vzhledem k nulové čáře.
  • Řešení:
  • 25H7 = 25 + 0,031/0 – toleranční pole leží nad nulovou čarou a přiléhá k ní
  • 25h9 = 25 0/-0,052 – toleranční pole leží pod nulovou čarou a přiléhá k ní
ky a polohy toleran n ch pol pro jmen rozm r 25 mm

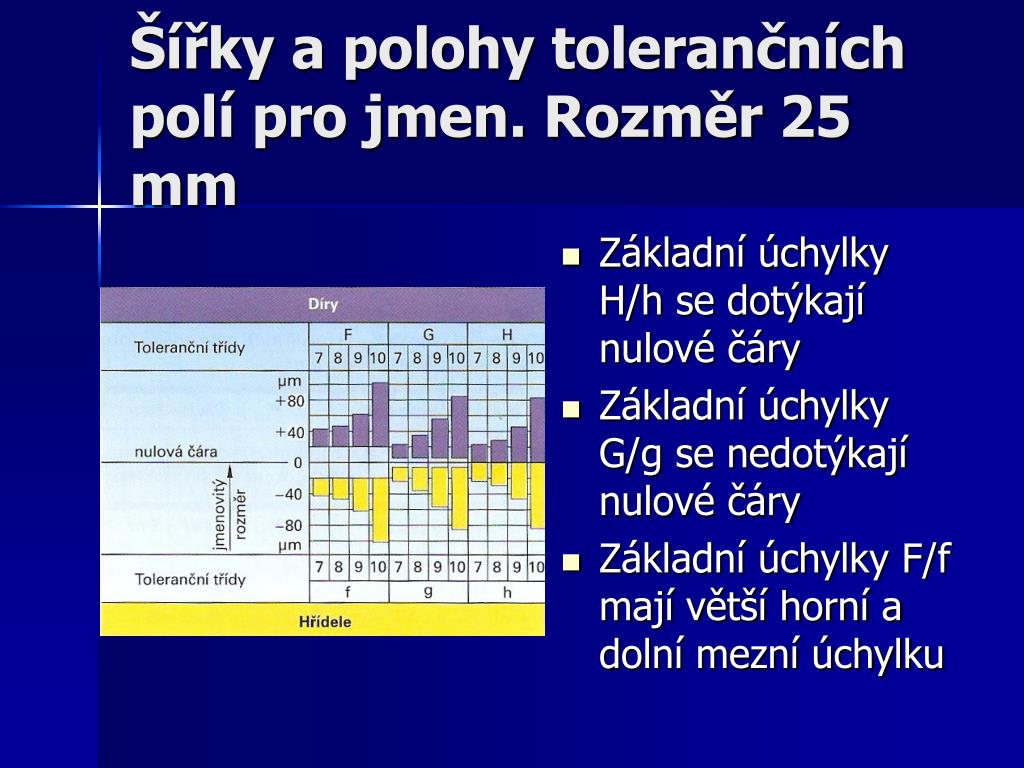

Šířky a polohy tolerančních polí pro jmen. Rozměr 25 mm
  • Základní úchylky H/h se dotýkají nulové čáry
  • Základní úchylky G/g se nedotýkají nulové čáry
  • Základní úchylky F/f mají větší horní a dolní mezní úchylku
slide9

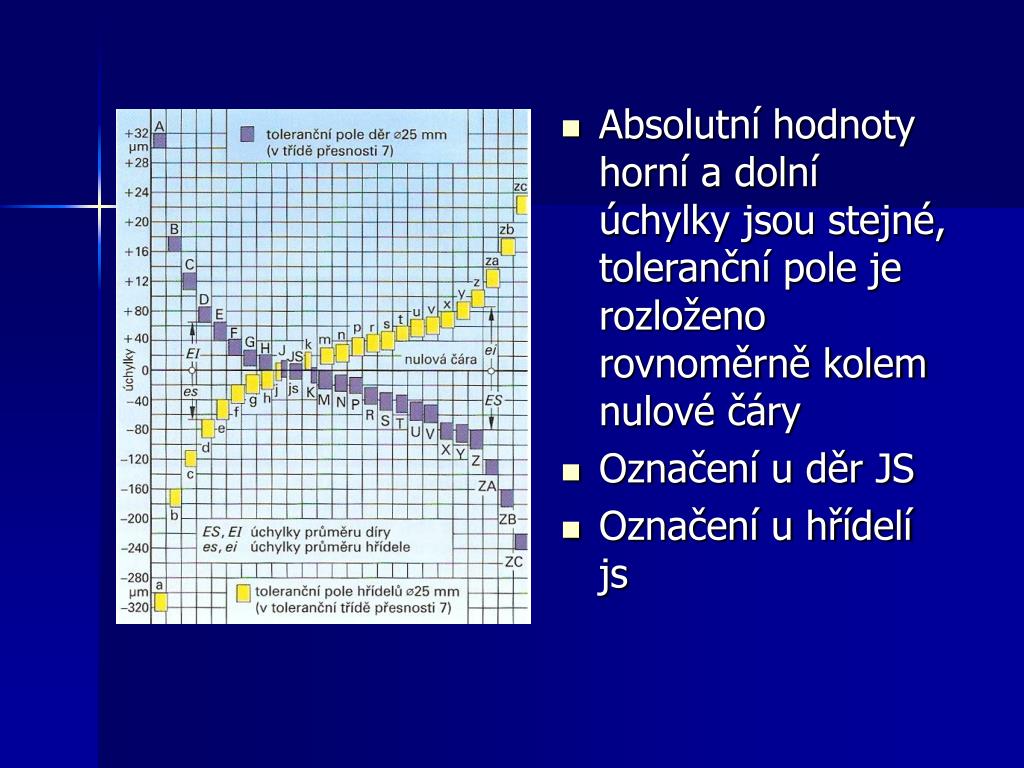

Absolutní hodnoty horní a dolní úchylky jsou stejné, toleranční pole je rozloženo rovnoměrně kolem nulové čáry
  • Označení u děr JS
  • Označení u hřídelí js
p klad ur ete toleranci a chylky rozm ru 80js12

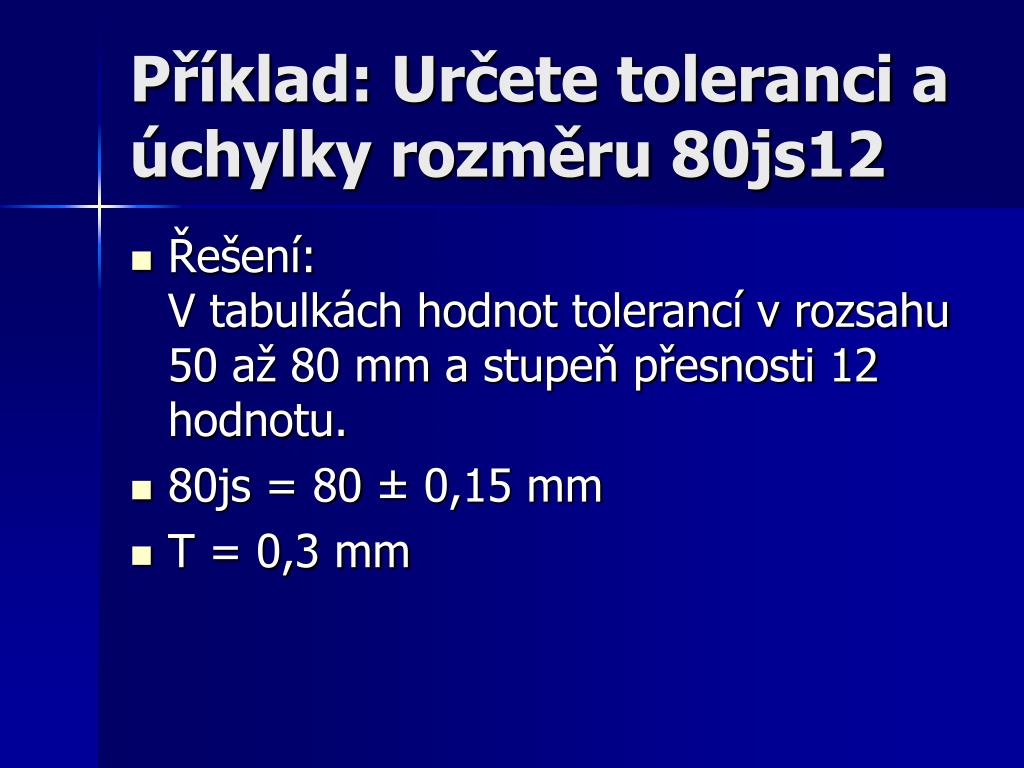

Příklad: Určete toleranci a úchylky rozměru 80js12
  • Řešení: V tabulkách hodnot tolerancí v rozsahu 50 až 80 mm a stupeň přesnosti 12 hodnotu.
  • 80js = 80 ± 0,15 mm
  • T = 0,3 mm
p klad jakou polohu maj toleran n pole rozm r 25k6 a 25r6 vzhledem k nulov e zakreslete graficky
Příklad: Jakou polohu mají toleranční pole rozměrů 25k6 a 25r6 vzhledem k nulové čáře. Zakreslete graficky.
  • Řešení: 25k6 =
  • Řešení : 25r6 =

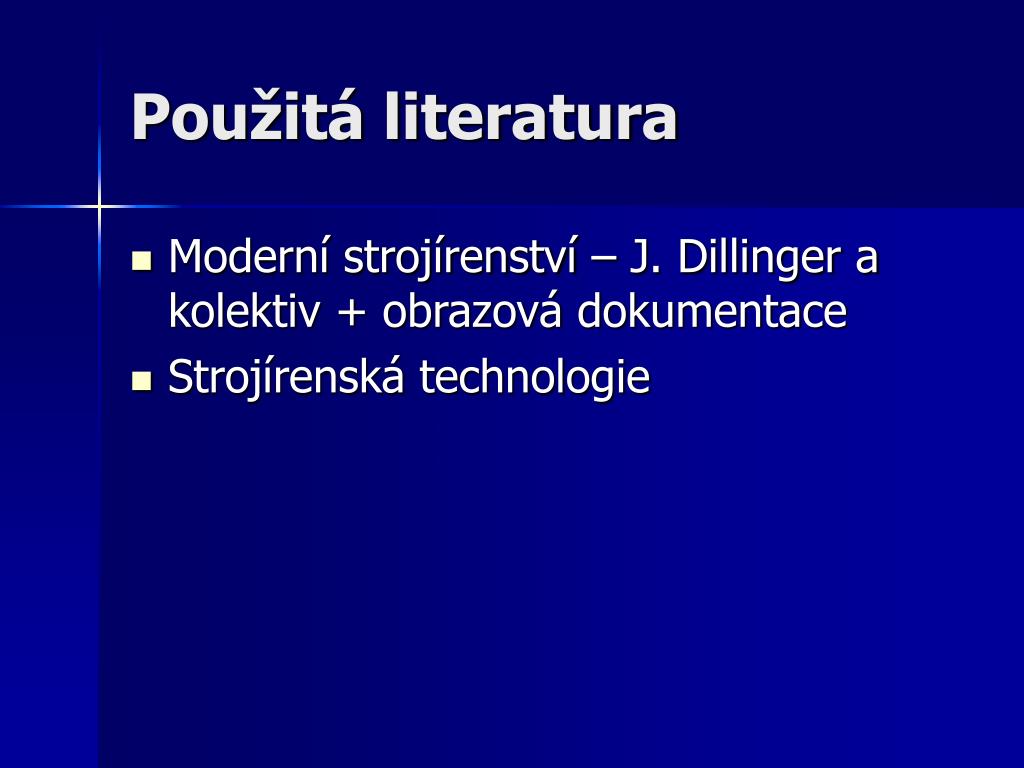

pou it literatura
Použitá literatura
  • Moderní strojírenství – J. Dillinger a kolektiv + obrazová dokumentace
  • Strojírenská technologie
