Presentation Transcript

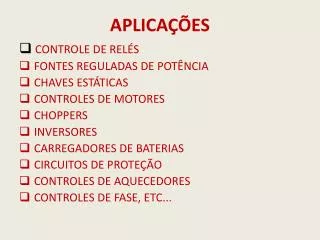

APLICAÇÕES

  • CONTROLE DE RELÉS

  • FONTES REGULADAS DE POTÊNCIA

  • CHAVES ESTÁTICAS

  • CONTROLES DE MOTORES

  • CHOPPERS

  • INVERSORES

  • CARREGADORES DE BATERIAS

  • CIRCUITOS DE PROTEÇÃO

  • CONTROLES DE AQUECEDORES

  • CONTROLES DE FASE, ETC...


SIMBOLO


CONSTRUÇÃO BÁSICA


CIRCUITO EQUIVALENTE


CIRCUITO EQUIVALENTE


ESTADO “DESLIGADO”


ESTADO “LIGADO”


INTERRUPÇÃO DA CORRENTE DO ANODO


TÉCNICA DE COMUTAÇÃO FORÇADA


SCR – CARACTERÍSTICAS E ESPECIFICAÇÕES

  • Tensão direta de ruptura VBRF* é aquela acima da qual o SCR entra na região de condução. O asterisco (*) é uma letra a ser adicionada, a qual, depende da condição do terminal da porta, como a seguir:

    O = circuito aberto da porta para o catodo.

    S = curto circuito da porta para o catodo.

    R = resistor da porta para o catodo.

    V = polarização fixa da porta para o catodo.


SCR – CARACTERÍSTICAS E ESPECIFICAÇÕES

2.Corrente de retenção (IH):valor de corrente abaixo do qual o SCR passa do estado de condução para a região de bloqueio sob condições fixas.

3.Regiões direta e reversa de bloqueio são as que correspondem à condição de circuito aberto para o SCR, que bloqueia a corrente do anodo para o catodo.

4. Tensão reversa de ruptura: equivalente a região Zener do diodo semicondutor de duas camadas.


SCR – CARACTERÍSTICAS E ESPECIFICAÇÕES


CONSTRUÇÃO E INVÓLUCRO DO SCR


CHAVE ESTÁTICA EM SÉRIE


CONTROLE DE FASE DE RESISTÊNCIA VARIÁVEL


CARREGADOR DE BATERIA REGULADO


CONTROLADOR DE TEMPERATURA


SIST. ILUMINAÇÃO DE EMERGÊNCIA
