Presentation Transcript


5989354

大阪大学核物理研究センター汎用計算機システム紹介

http://www.rcnp.osaka-u.ac.jp/Divisions/CN/computer/ibm/index.html


5989354

I/Oステーション

計算サーバー       データ処理サーバー

Internet

アプリケーション・サーバ群

HEPNET

ODINS

mail

news

web

dns

ntp

・・・

Firewall

リング棟2FAVF3F    本館6F    本館6F

外向けメールサーバ

外向けwwwサーバ

オンラインステーション1,2(kasuga1,2)

printer

プリンター用ネットワーク

核理1ネットワーク

ポスタープリンター(1台)

高速プリンター(3台)

カラープリンター(13台)

高速モノクロプリンター(1台)

システム全体構成図


5989354

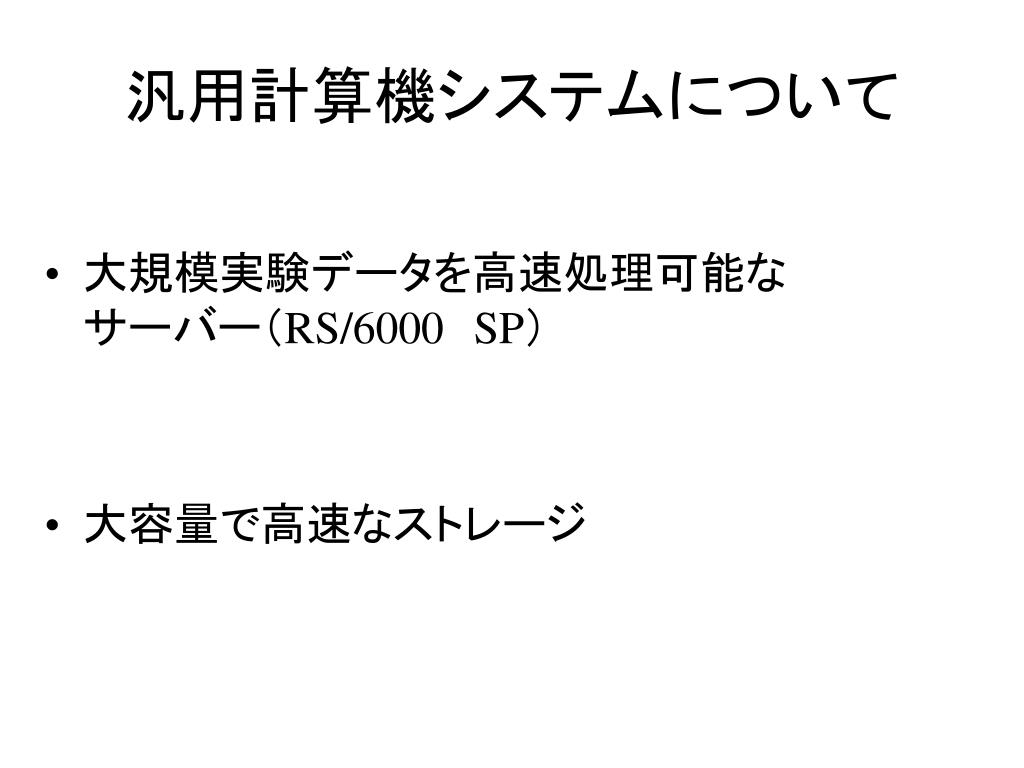

汎用計算機システムについて

  • 大規模実験データを高速処理可能な サーバー(RS/6000SP)

  • 大容量で高速なストレージ


Rs 6000 sp

サーバー(RS/6000-SP)の性能

  • 4cpu(1ノード)

      ・875 SPECint_rate95

      ・1382 SPECfp_rate95

  • メモリ

      ・3.5 GB(データ処理サーバー)

      ・7.0 GB(計算サーバー)


5989354

ディスク装置

  • SSAによる大容量(37.59TB)のディスクシステムを構築。

  • 8同時I/O処理と最大320MB/sの転送速度という高パフォーマンスの実現。

  • RAID-5による構成により1ドライブに障害が発生しても、連続稼動が可能。

       (※SSA:SerialStorageArchitecture)


5989354

計算サーバー/データ処理サーバー

バッチノード

インタラクティブノード

  • バッチ ノード

計算ノード #3

4CPU Memory:7GB

senri

4CPU Memory:7GB

ログイン

 ・計算ノード

 ・データ処理ノード

サブミット

計算ノード #2

4CPU Memory:7GB

計算ノード #1

4CPU Memory:7GB

saho

4CPU Memory:7GB

ログイン

サブミット

SPスイッチ

ログイン

データ処理ノード #8

4CPU Memory:3.5GB

  • インタラクティブノード

hozumi

4CPU Memory:3.5GB

データ処理ノード #7

4CPU Memory:3.5GB

データ処理ノード #6

4CPU Memory:3.5GB

データ処理ノード #5

4CPU Memory:3.5GB

データ処理ノード #4

4CPU Memory:3.5GB

  • 大容量ディスク装置

データ処理ノード #3

4CPU Memory:3.5GB

データ処理ノード #2

4CPU Memory:3.5GB

データ処理ノード #1

4CPU Memory:3.5GB

大容量ディスク


5989354

4CPUが3ノードで合計12CPUあります。

大規模計算(主として理論)用のCPUです。

処理の為のバッチキューは

    長時間

    中時間

    短時間

  の3種類用意されてます。

計算ノード


5989354

4CPUが8ノードで合計32CPUあります。

CPUは核理1A、1B、1C各グループにそれぞれ 15,11,6に分配してます。

処理の為のバッチキューは、各核理共に

    長時間

    中時間

    短時間

  の3種類用意されてます。

データ処理ノード


5989354

バッチジョブのクラス設定


5989354

インタラクティブノード

  • senri

    ・一般ユーザー向けのノード

      ・計算ノードへのバッチジョブの投入口

  • saho

      ・データ解析ユーザー向けのノード

      ・データ処理ノードへのバッチジョブの投入口

  • hozumi

      ・データ解析ユーザー向けのノード

      ・インタラクティブで大きなジョブを実行する為のノード

      ・このノードはsahoに入ってから利用可能


5989354

導入ソフトウエア

【導入ソフトウェア一覧】


5989354

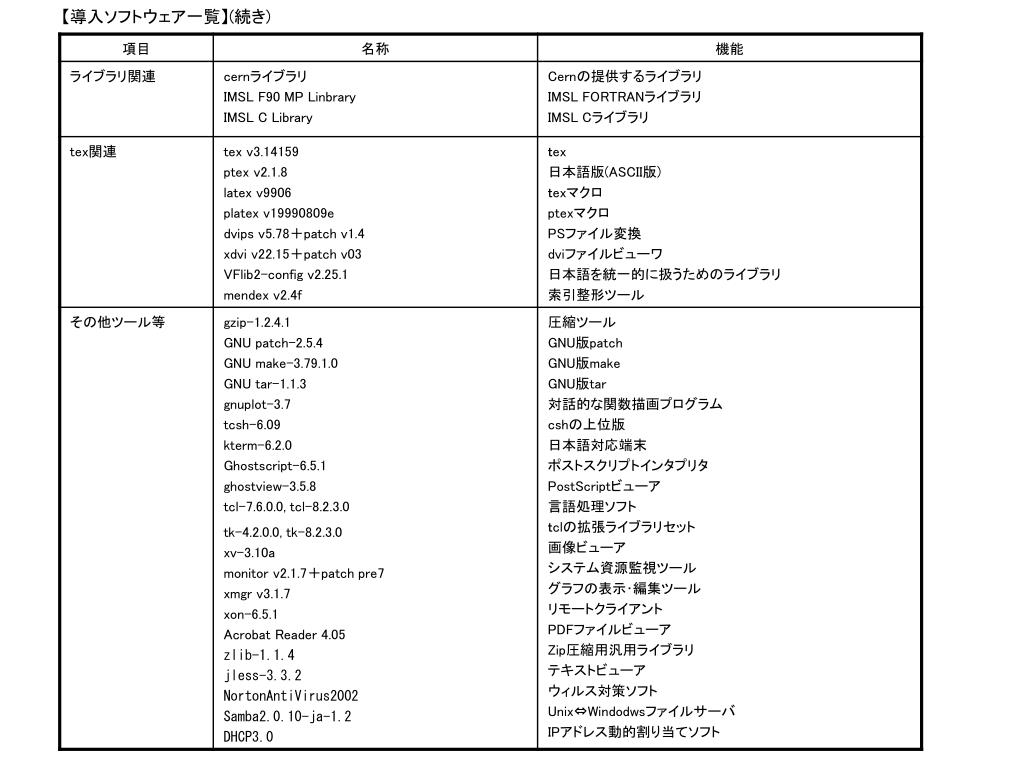

【導入ソフトウェア一覧】(続き)


5989354

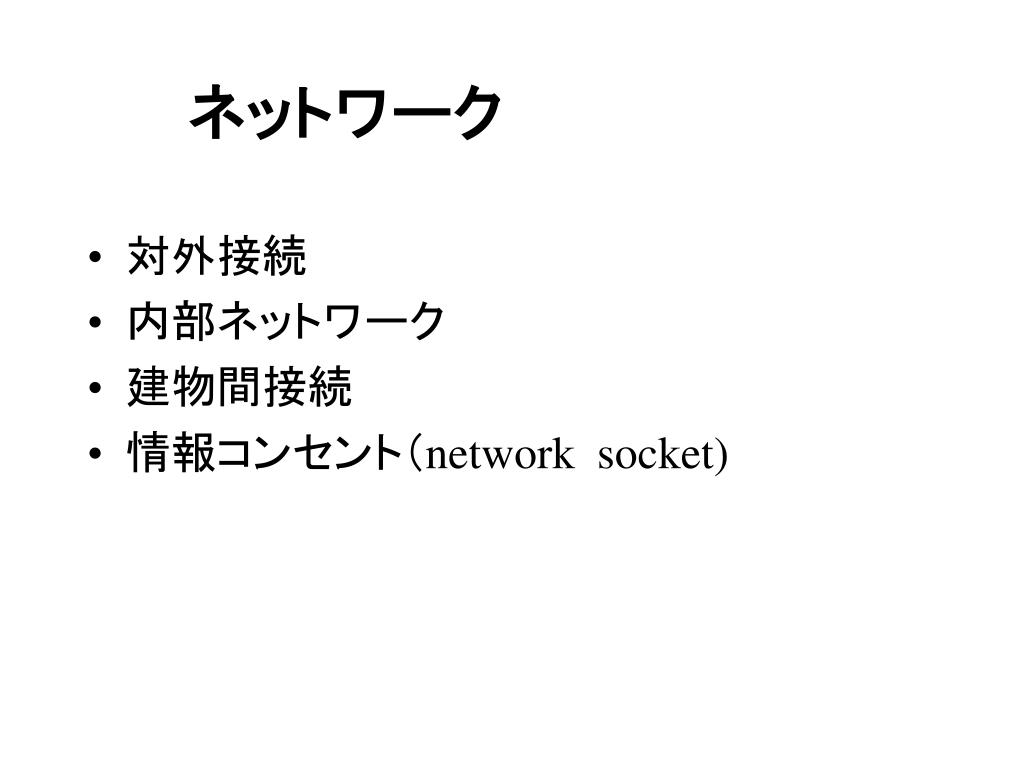

ネットワーク

  • 対外接続

  • 内部ネットワーク

  • 建物間接続

  • 情報コンセント(network socket)


5989354

ネットワーク

Internet

  • 対外接続

HEPNET

ODINS

Firewall

緩衝セグメント(DMZ)

内部セグメント


Firewall

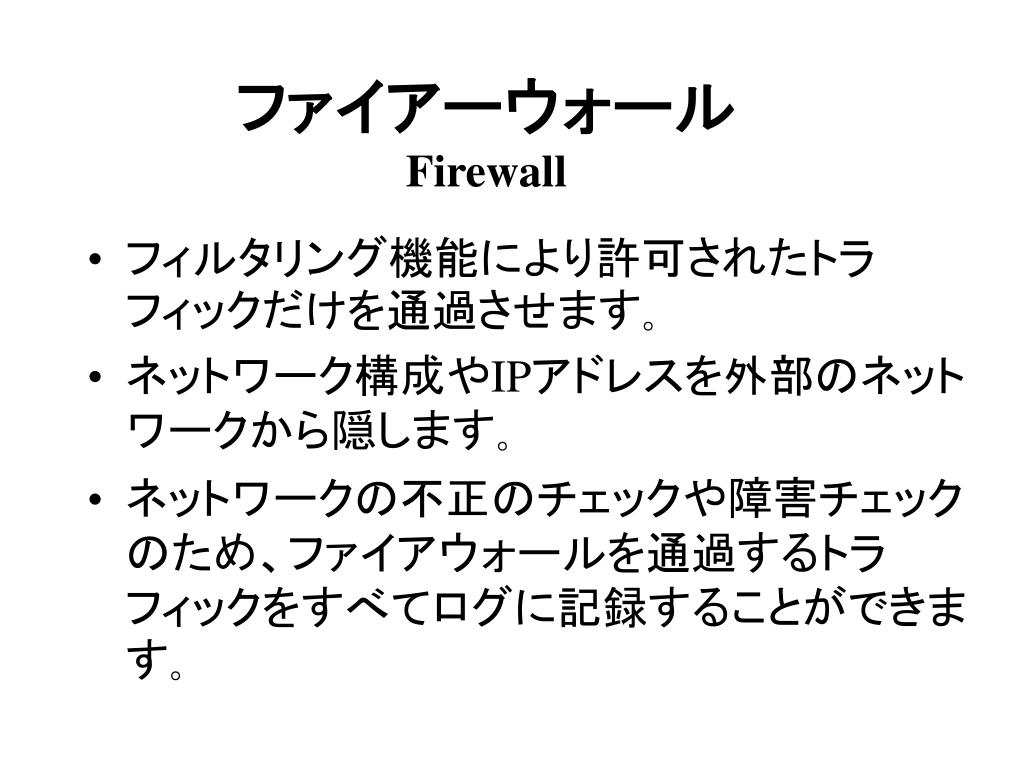

ファイアーウォールFirewall

  • フィルタリング機能により許可されたトラフィックだけを通過させます。

  • ネットワーク構成やIPアドレスを外部のネットワークから隠します。

  • ネットワークの不正のチェックや障害チェックのため、ファイアウォールを通過するトラフィックをすべてログに記録することができます。


5989354

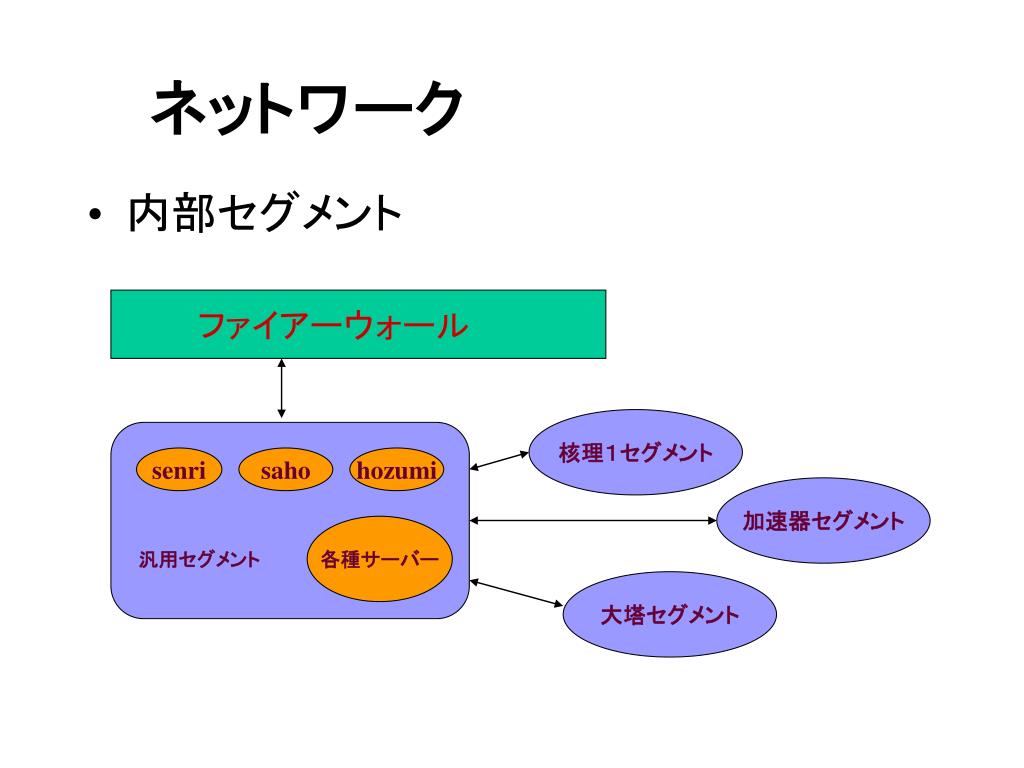

ネットワーク

  • 内部セグメント

ファイアーウォール

核理1セグメント

senri

saho

hozumi

加速器セグメント

各種サーバー

汎用セグメント

大塔セグメント


5989354

ネットワーク

  • 建物間接続

ネットワーク集線装置

リング棟地階

ネットワーク集線装置

リング棟2階

2GigaBit Ethernet

ネットワーク集線装置

本館4階

ネットワーク集線装置

AVF棟3階


5989354

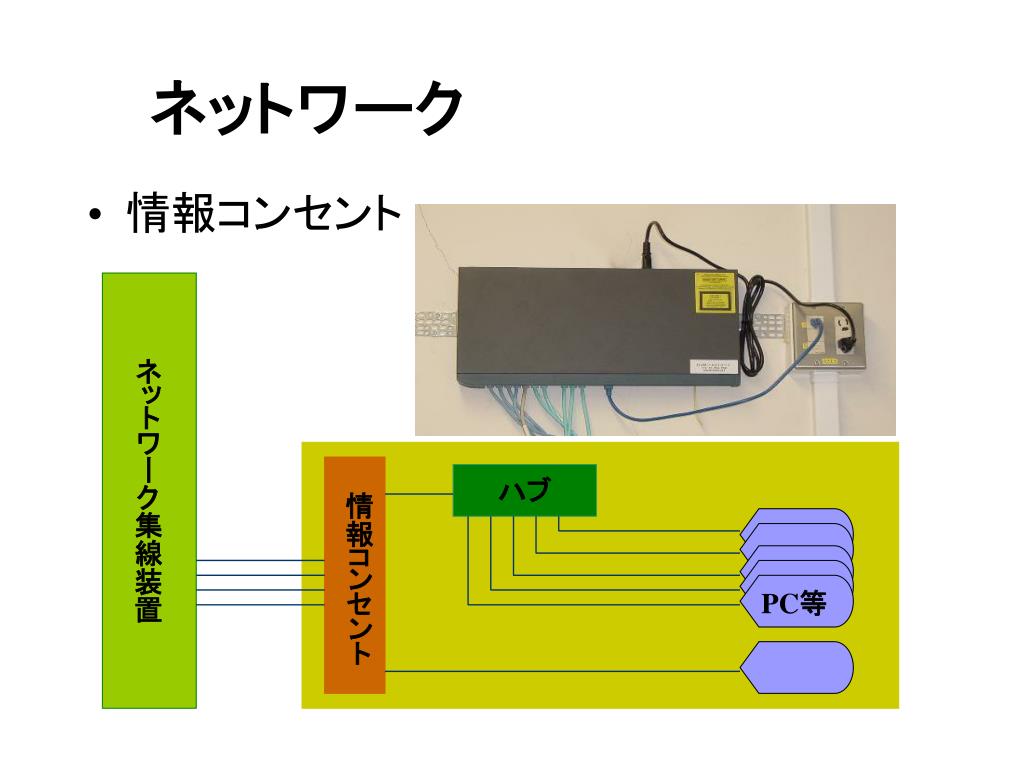

ハブ

ネットワーク

  • 情報コンセント

ネットワーク集線装置

情報コンセント

PC等


5989354

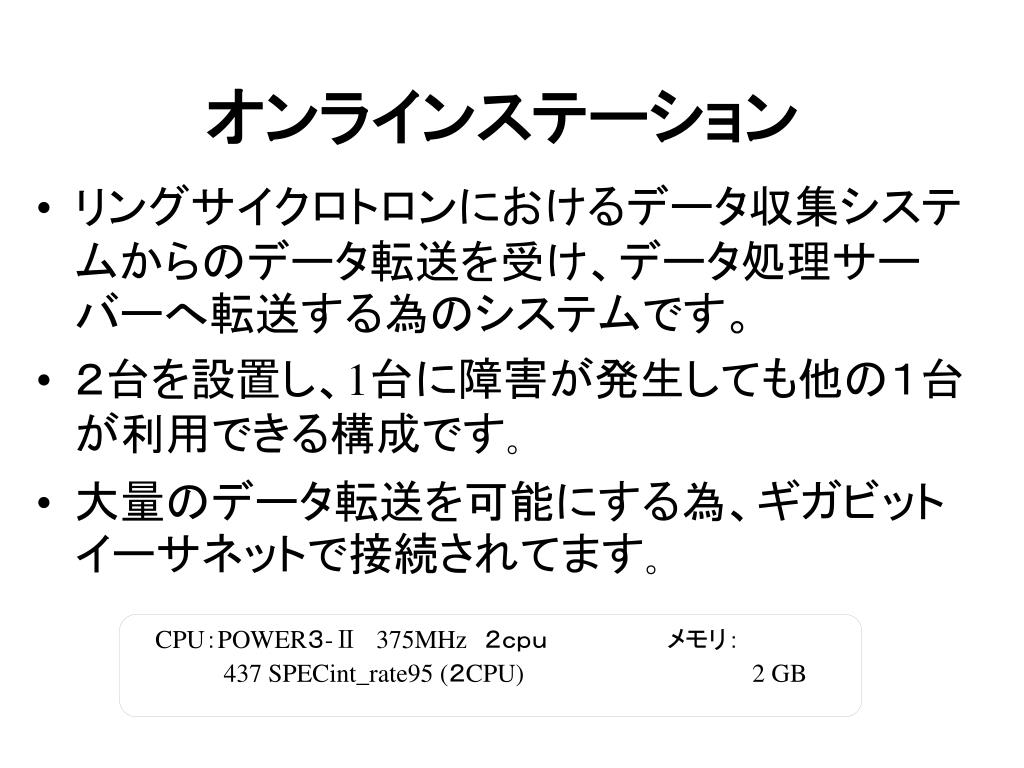

CPU:POWER3-Ⅱ375MHz 2cpu       メモリ:

437 SPECint_rate95 (2CPU) 2 GB

オンラインステーション

  • リングサイクロトロンにおけるデータ収集システムからのデータ転送を受け、データ処理サーバーへ転送する為のシステムです。

  • 2台を設置し、1台に障害が発生しても他の1台が利用できる構成です。

  • 大量のデータ転送を可能にする為、ギガビットイーサネットで接続されてます。


5989354

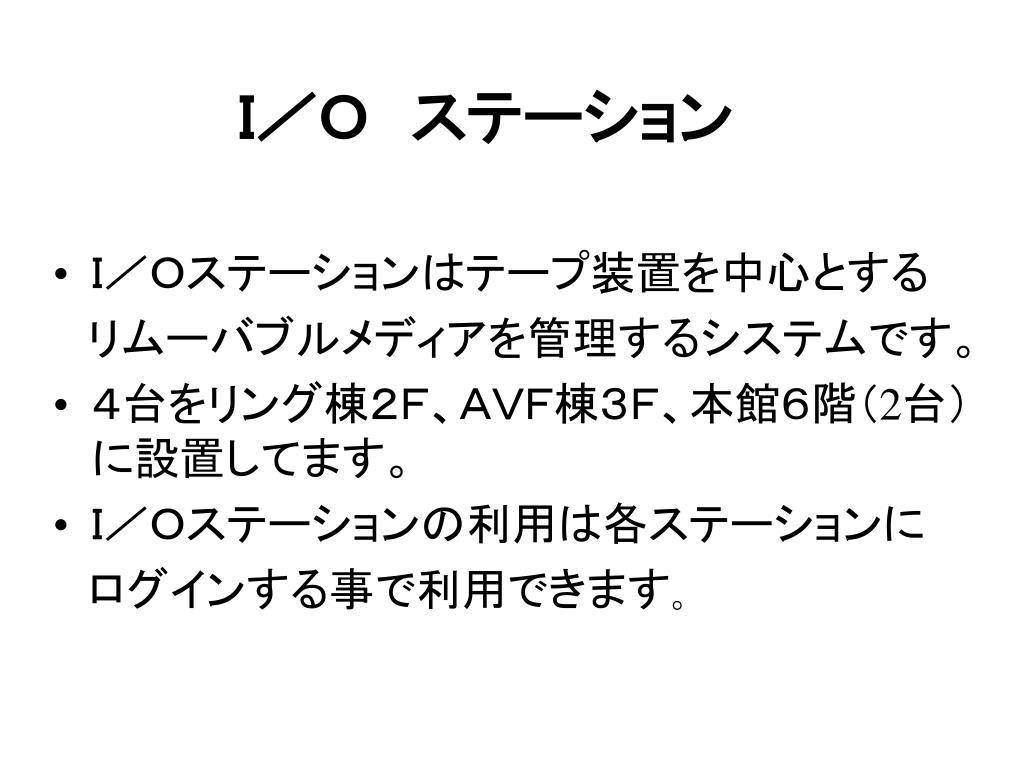

I/O ステーション

  • I/Oステーションはテープ装置を中心とする

  • リムーバブルメディアを管理するシステムです。

  • 4台をリング棟2F、AVF棟3F、本館6階(2台)に設置してます。

  • I/Oステーションの利用は各ステーションに

  • ログインする事で利用できます。


5989354

I/Oステーションと接続機器(ディスク装置はリリース準備中)

DLT テープライブラリー装置

8mm テープ装置

8mm テープライブラリー装置

DLT テープ装置

DAT テープ装置

MT装置

Solaris システム

CD-R装置

3.5FD装置

ディスク装置

3.5MO装置

DVD‐RAM装置


5989354

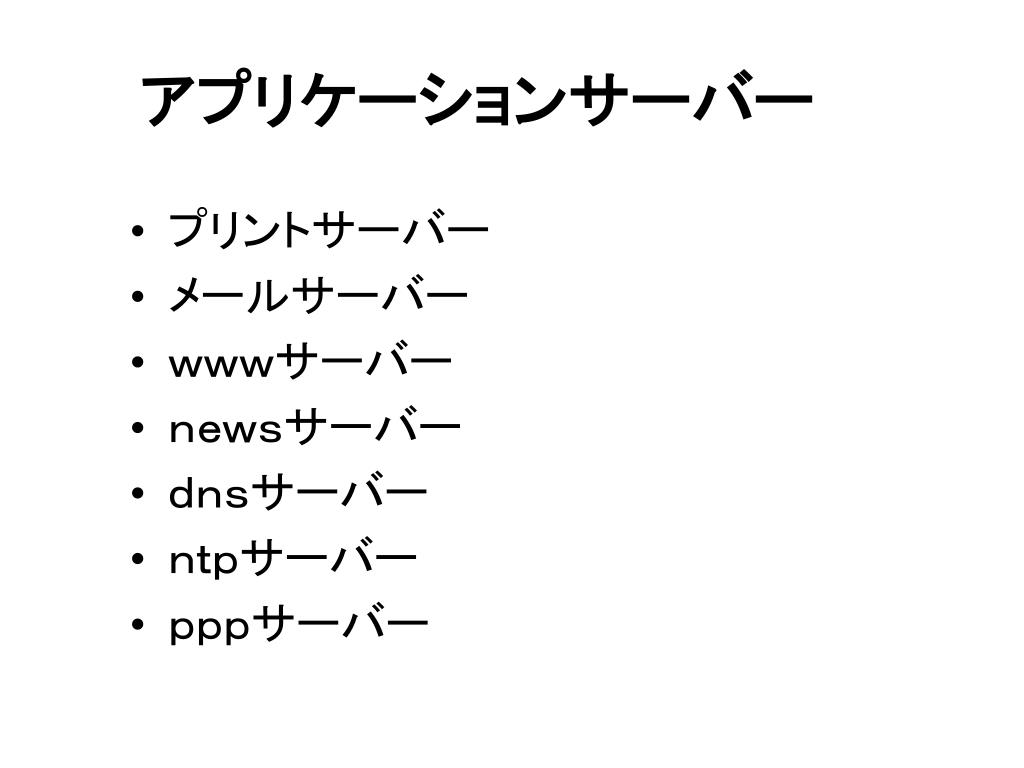

アプリケーションサーバー

  • プリントサーバー

  • メールサーバー

  • wwwサーバー

  • newsサーバー

  • dnsサーバー

  • ntpサーバー

  • pppサーバー


5989354

Windows95,98

WindowsNT

MacOS

LPR対応計算機

出力履歴収集処理

メール通知機能

アプリケーションサーバー

プリントサーバー

  • プリントサーバーを同時2台稼動

  • 1台のサーバーに障害が発生した場合、クライアントより他のサーバへ切替えることで同一プリンターが使用出来る。

  • 各々のプリントサーバー上の履歴情報を集計し、ユーザー別・機器別の情報をレポートする。

プリンタサーバa

プリンタサーバb

履歴集計処理

カラープリンター

×13

高速プリンター

×3

高速モノクロプリンター

×1

ポスタープリンター

×1


5989354

アプリケーションサーバー

メールサーバー

  • メールサーバーは受信専用と送信用の2台に分けて運用

  • メールサーバーは架空のサイト名を送信元とするようなメールの拒否など、ファイアウォールとの組み合わせでセキュリティーを確保しています。


5989354

アプリケーションサーバー

wwwサーバー

  • wwwサーバーは、公開用外向けとWebページ登録・編集等を行う内向けの2種類有ります。

【ブラウザ環境】

【ホームページ公開】

Internet

Internet

HEPNET

ODINS

HEPNET

ODINS

外向けwwwサーバ(公開)

www-rcnp

外向けwwwサーバ(公開)

www-rcnp

Firewall

Firewall

汎用ネットワーク

汎用ネットワーク

内向けwwwサーバ

www-in

(プロキシ)

内向けwwwサーバ

www-in

(プロキシ)

nfs

login

Senri

www管理者

登録・編集

登録・編集

一般ユーザー

ユーザー

(webブラウザ)

  • 外部のwwwサーバーへのアクセスにはプロキシの設定が必須です。

  • Webの公式ページはセンター内の限られたコンテンツ管理者のみが編集可能。

  • 一般ユーザーの個人/グループのページはsenri上のページの更新で公開サーバーへ反映されます。


5989354

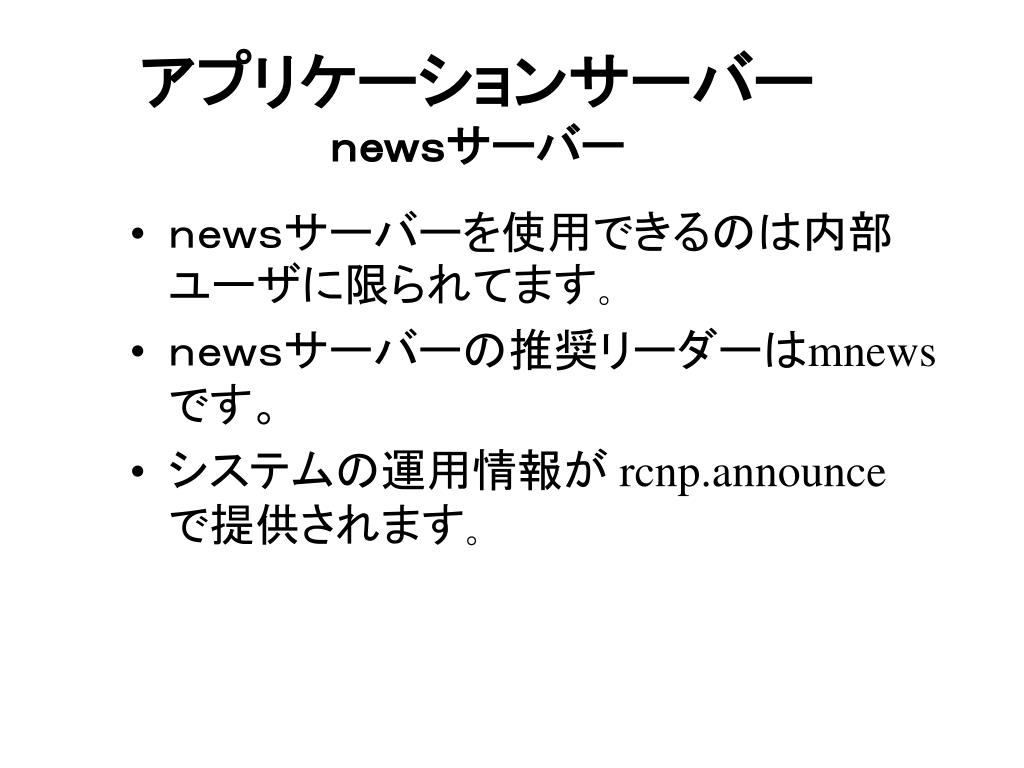

アプリケーションサーバー

newsサーバー

  • newsサーバーを使用できるのは内部ユーザに限られてます。

  • newsサーバーの推奨リーダーはmnewsです。

  • システムの運用情報が rcnp.announce で提供されます。


5989354

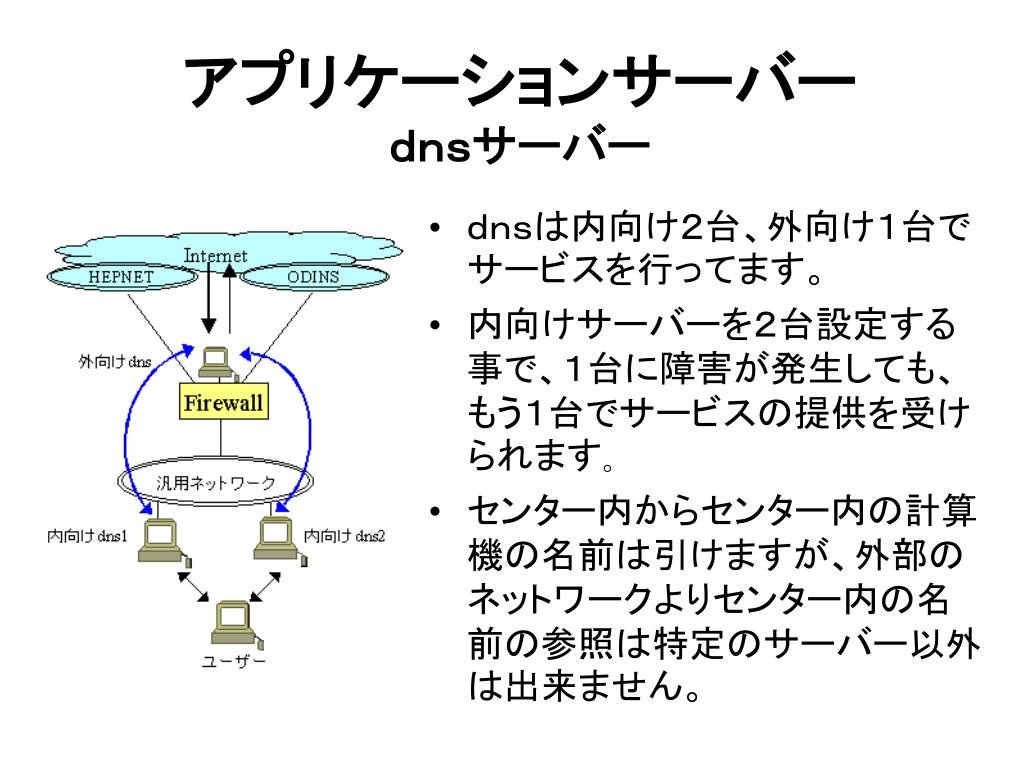

アプリケーションサーバー

dnsサーバー

  • dnsは内向け2台、外向け1台でサービスを行ってます。

  • 内向けサーバーを2台設定する事で、1台に障害が発生しても、もう1台でサービスの提供を受けられます。

  • センター内からセンター内の計算機の名前は引けますが、外部のネットワークよりセンター内の名前の参照は特定のサーバー以外は出来ません。


5989354

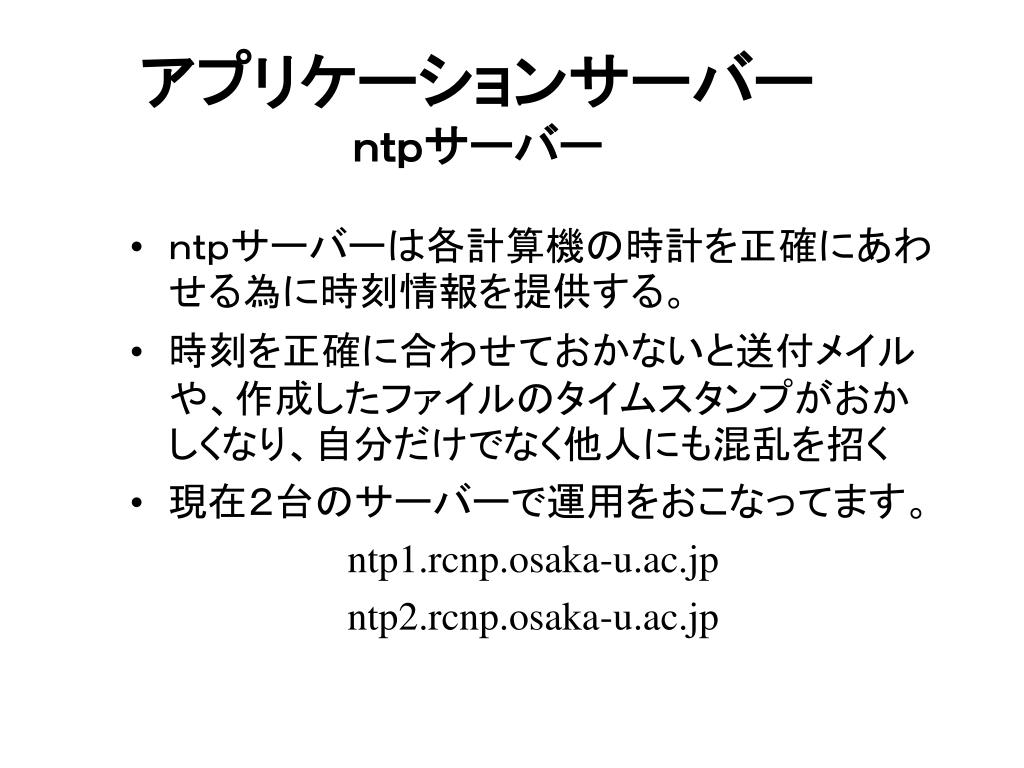

アプリケーションサーバー

ntpサーバー

  • ntpサーバーは各計算機の時計を正確にあわせる為に時刻情報を提供する。

  • 時刻を正確に合わせておかないと送付メイルや、作成したファイルのタイムスタンプがおかしくなり、自分だけでなく他人にも混乱を招く

  • 現在2台のサーバーで運用をおこなってます。

  • ntp1.rcnp.osaka-u.ac.jp

  • ntp2.rcnp.osaka-u.ac.jp


5989354

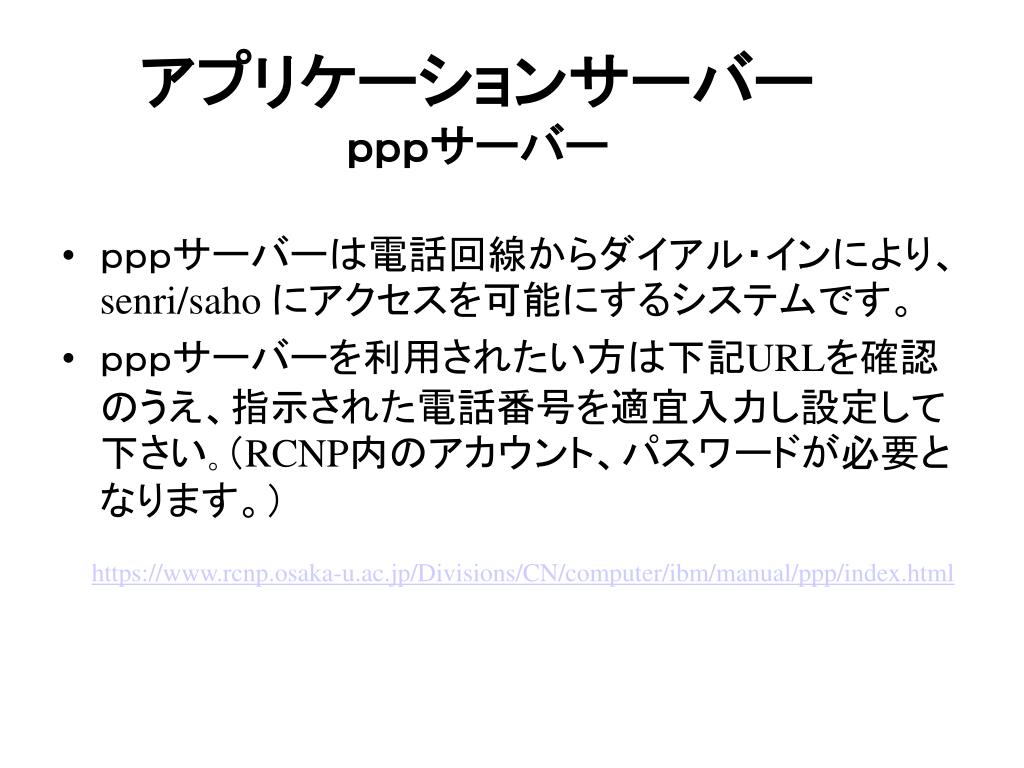

アプリケーションサーバー

pppサーバー

  • pppサーバーは電話回線からダイアル・インにより、senri/saho にアクセスを可能にするシステムです。

  • pppサーバーを利用されたい方は下記URLを確認のうえ、指示された電話番号を適宜入力し設定して下さい。(RCNP内のアカウント、パスワードが必要となります。)

  • https://www.rcnp.osaka-u.ac.jp/Divisions/CN/computer/ibm/manual/ppp/index.html


5989354

コンサルトの紹介計算機とネットワークの利用相談について

  • メイルでの受付

     対応時間 平日の9:00~17:00

    [email protected]

  • 電話での受付

      内線8852 平日の10:30~12:00、13:30~15:00

  • 面談での受付

      A313(AVF3F) 平日の13:30~15:00

    http://www.rcnp.osaka-u.ac.jp/Divisions/CN/consult.html
