Psi sim

大規模システム評価環境PSI-SIM数千個のマルチコア・プロセッサを搭載したペタスケールコンピュータの性能予測

○井上こうじ1)薄田竜太郎2)安藤壽茂3)石附茂3)

小松秀実3)稲富雄一1)本田宏明1)山村周史3)

柴村英智4)于雲青1)青柳睦1)木村康則3)村上和彰1)

1) 九州大学 2) IST 3) 富士通株式会社 4) ISIT


Psi sim

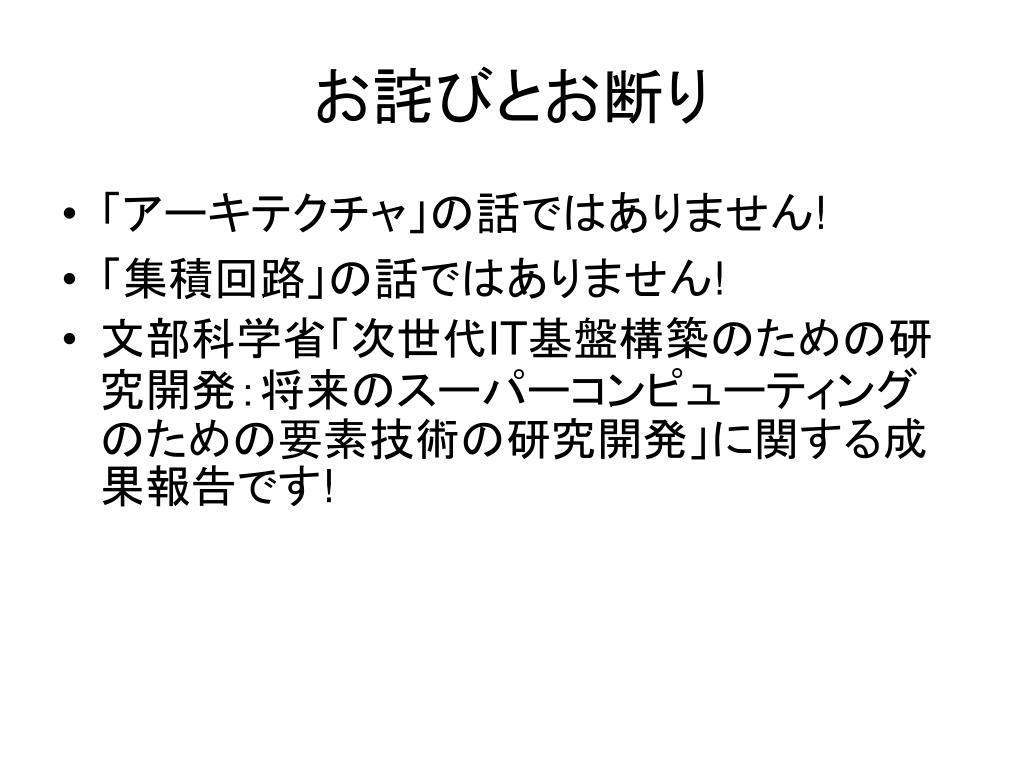

お詫びとお断り

  • 「アーキテクチャ」の話ではありません!

  • 「集積回路」の話ではありません!

  • 文部科学省「次世代IT基盤構築のための研究開発:将来のスーパーコンピューティングのための要素技術の研究開発」に関する成果報告です!


Psi sim

与えられたミッションとは?

「テラフロップスマシン」で「ペタフロップスマシン」の性能を予測せよ!

How are you, Mr. Tera?

性能予測対象マシン

ターゲットマシン

性能予測実施マシン

ホストマシン

I am fine!

How about you, Mr. Peta?


Psi sim

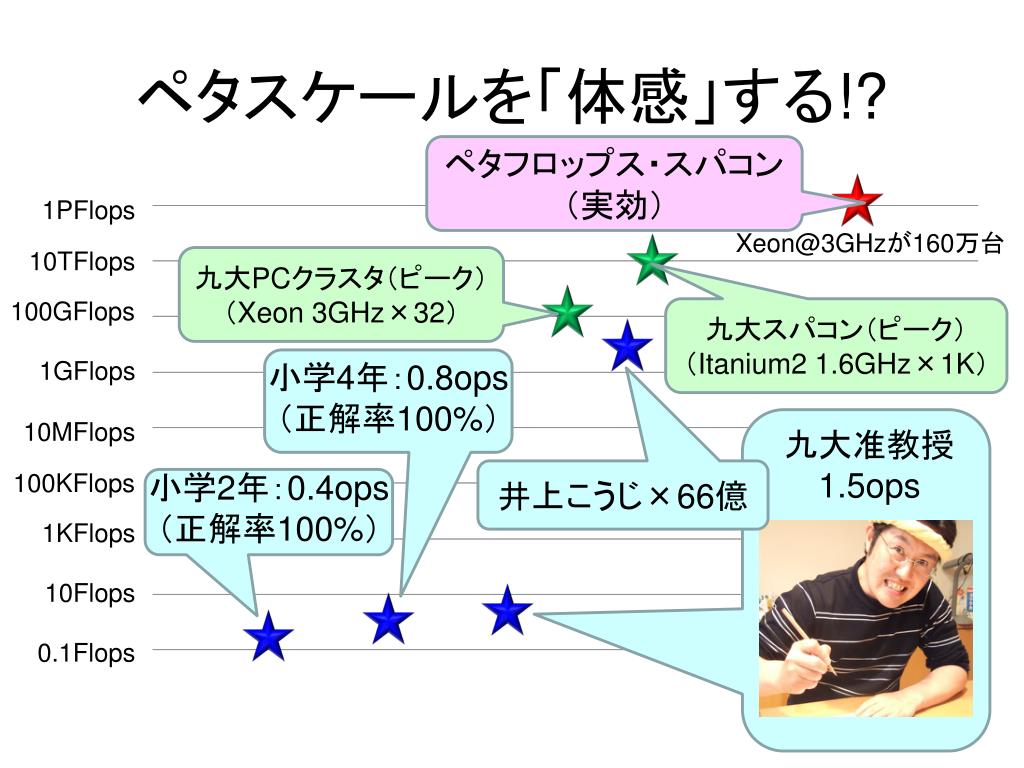

ペタスケールを「体感」する!?

ペタフロップス・スパコン

(実効)

1PFlops

[email protected]

10TFlops

九大PCクラスタ(ピーク)

(Xeon 3GHz×32)

100GFlops

九大スパコン(ピーク)

(Itanium2 1.6GHz×1K)

1GFlops

小学4年:0.8ops

(正解率100%)

10MFlops

九大准教授

1.5ops

小学2年:0.4ops

(正解率100%)

井上こうじ×66億

100KFlops

1KFlops

10Flops

0.1Flops


Psi sim

発表内容

  • はじめに(「ペタスケール」を体感する!)

  • 従来のスパコン性能予測における限界

  • 大規模システム性能評価環境PSI-SIM

    • プログラムコードの抽象化(スケルトンコード)

    • 仮想超並列実行環境(BSIM)

  • 「ギガ・フロップス・ホスト」で「テラ・フロップス・ターゲット」の性能を予測する!

  • 「テラ・フロップス・ホスト」で「ペタ・フロップス・ターゲット」の性能を予測する!

  • まとめと今後の展開


Psi sim

発表内容

  • はじめに(「ペタスケール」を体感する!)

  • 従来のスパコン性能予測における限界

  • 大規模システム性能評価環境PSI-SIM

    • プログラムコードの抽象化(スケルトンコード)

    • 仮想超並列実行環境(BSIM)

  • 「ギガ・フロップス・ホスト」で「テラ・フロップス・ターゲット」の性能を予測する!

  • 「テラ・フロップス・ホスト」で「ペタ・フロップス・ターゲット」の性能を予測する!

  • まとめと今後の展開


Psi sim

「ホスト/ターゲット間の性能差」による3つの限界

  • プログラム実行限界

  • ホスト1ノードでターゲット100~1,000ノード分の実行

  • 特にメモリ不足が深刻に!

ペタスケール

並列プログラム

  • ログ採取限界

  • [email protected]

  • ノード数や問題サイズ増大と共により深刻に!

Real

Machine

通信

ログ

  • シミュレーション限界

  • [email protected]!

  • ノード数増加や問題サイズ増大と共により深刻に!

Interconnect

Simulator

性能

レポート


Psi sim

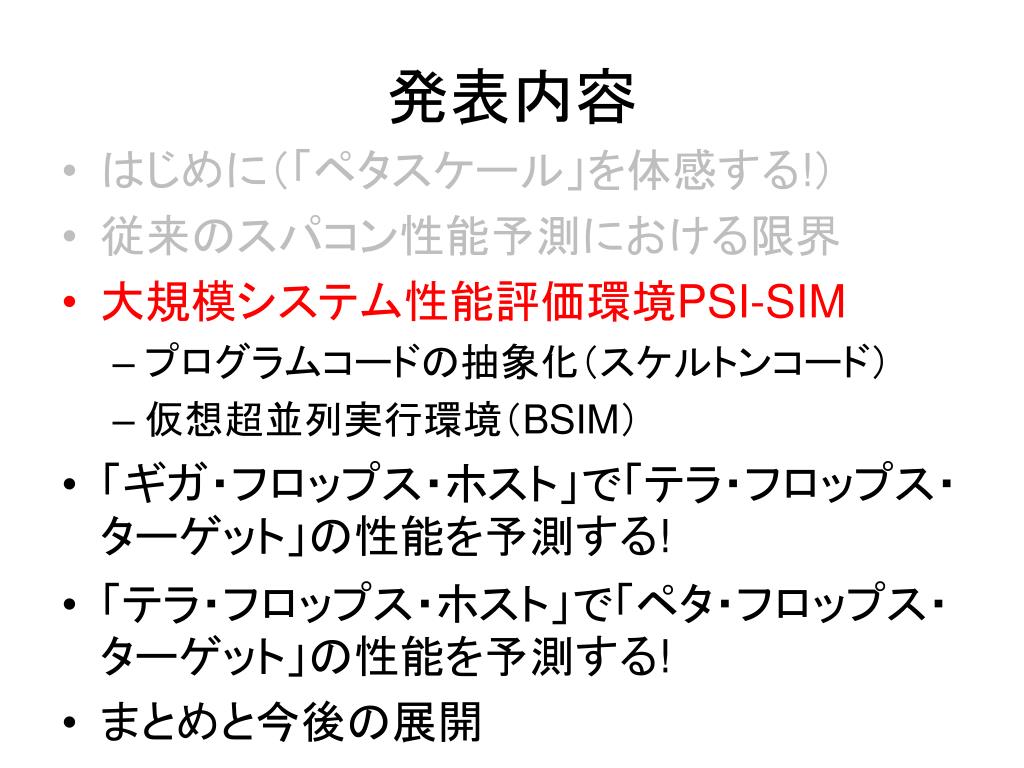

発表内容

  • はじめに(「ペタスケール」を体感する!)

  • 従来のスパコン性能予測における限界

  • 大規模システム性能評価環境PSI-SIM

    • プログラムコードの抽象化(スケルトンコード)

    • 仮想超並列実行環境(BSIM)

  • 「ギガ・フロップス・ホスト」で「テラ・フロップス・ターゲット」の性能を予測する!

  • 「テラ・フロップス・ホスト」で「ペタ・フロップス・ターゲット」の性能を予測する!

  • まとめと今後の展開


Psi sim1

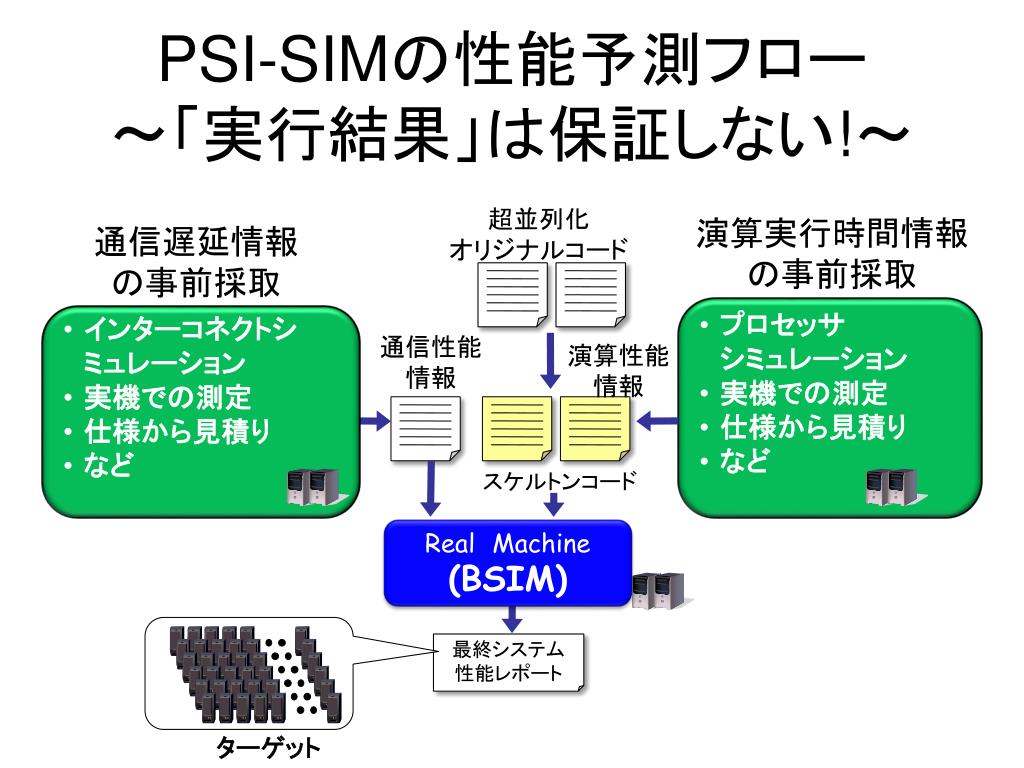

PSI-SIMの性能予測フロー~「実行結果」は保証しない!~

超並列化

オリジナルコード

演算実行時間情報の事前採取

の事前採取

通信遅延情報

の事前採取

  • プロセッサ

  • シミュレーション

  • 実機での測定

  • 仕様から見積り

  • など

  • インターコネクトシミュレーション

  • 実機での測定

  • 仕様から見積り

  • など

通信性能

情報

演算性能

情報

スケルトンコード

RealMachine

(BSIM)

最終システム

性能レポート

ターゲット


Psi sim

スケルトン・コードの導入~性能評価専用プログラムコード~

  • ポイント1:演算部分を実行時間に置換え

  • ポイント2:実行を模擬する通信機能

  • ポイント3:プログラム作成者による使用メモリ容量の削減

オリジナルコード

スケルトンコード

…….

MPI_Send(…);

for (i=0; i<1000; i++)

s += a[i]

MPI_Recv(…)

…….

…….

LMPI_Send(…);

/* コメント

for (i=0; i<1000; i++)

s += a[i]

*/

BSIM_Add_time(203e-9)

LMPI_Recv(…)

…….


Psi sim

仮想超並列実行を高速化する!~プログラム抽象化と疑似実行モードのサポート~

・・・・・

MPI_Send(…);

/* コメント

for (i=0; i<1000; i++)

s += a[i];

*/

BSIM_Add_time(203e-9);

MPI_Recv(…);

・・・・・

スケルトンコード

実行の様子

・・・・・

MPIイベント(Send)

時刻の更新(203e-9)

MPIイベント(Recv)

・・・・・

BSIM

  • プロセス毎に時刻を管理

  • BSIM_Add_Time関数により時刻を更新

  • 演算省略による実行時間削減

  • ペイロードを転送しない仮想通信機能による実通信時間削減

通信プロファイル

・・・

103.264767865 MPI_Send end

103.264768068 MPI_Recv start

11

203e-9


Psi sim

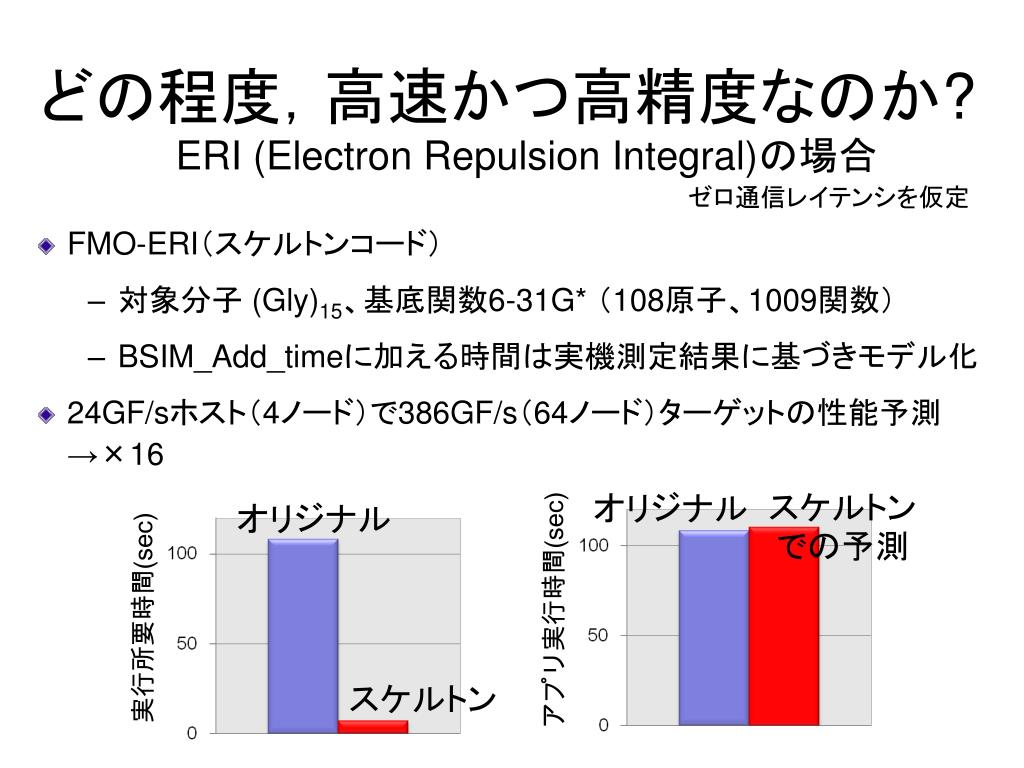

どの程度,高速かつ高精度なのか?

ERI (Electron Repulsion Integral)の場合

ゼロ通信レイテンシを仮定

  • FMO-ERI(スケルトンコード)

    • 対象分子 (Gly)15、基底関数6-31G* (108原子、1009関数)

    • BSIM_Add_timeに加える時間は実機測定結果に基づきモデル化

  • 24GF/sホスト(4ノード)で386GF/s(64ノード)ターゲットの性能予測→×16

スケルトンでの予測

オリジナル

オリジナル

アプリ実行時間(sec)

実行所要時間(sec)

スケルトン


Psi sim

通信プロファイルは正しいのか?

ERI (Electron Repulsion Integral)の場合

64ノードを使用した実際の実行

ゼロ通信レイテンシを仮定

4ノードを使用した擬似実行


Psi sim2

PSI-SIMのアプローチ~「実行結果」は保証しない!~

  • 性能評価専用コードの導入

  • 実行の振舞いを維持しつつ使用メモリ容量を削減

ペタスケール

並列プログラム

ペタスケール

並列プログラム

通信遅延時間に関する情報

演算実行時間に関する情報

  • プログラム抽象化の導入

  • 演算コード部分を「実行時間」で置換え

Real

Machine

RealMachineor

Net. Simulator

RealMachineor

CPU Simulator

スケルトン

コード

通信

ログ

  • 仮想超並列実行環境の構築

  • スケルトンコードを実機で実行

  • 通信ログが不要に!

  • 大規模ネットワークSim.が不要に!

  • 高速実行が可能に!

RealMachine

(BSIM)

Interconnect

Simulator

性能

レポート

性能

レポート


Psi sim

発表内容

  • はじめに(「ペタスケール」を体感する!)

  • 従来のスパコン性能予測における限界

  • 大規模システム性能評価環境PSI-SIM

    • プログラムコードの抽象化(スケルトンコード)

    • 仮想超並列実行環境(BSIM)

  • 「ギガ・フロップス・ホスト」で「テラ・フロップス・ターゲット」の性能を予測する!

  • 「テラ・フロップス・ホスト」で「ペタ・フロップス・ターゲット」の性能を予測する!

  • まとめと今後の展開


50 200gflops 6 5tflops

50~200GFlopsマシンで6.5TFlopsマシンの性能を予測する!


Psi sim

性能予測フロー

並列プログラム

・プログラムの超並列化

・QP1Kにて実行

→実行時間測定

・スケルトンコード作成

・通信遅延情報作成

・BSIMによる実行

→性能予測

  • アプリケーション・プログラム

    • HPL

    • PHASE(固体第一原理計算)

    • Open-FMO(タンパク質第一原理計算)

    • FMO-ERI(二電子積分計算)

通信遅延時間に関する情報

演算実行時間に関する情報

RealMachine

RealMachine

比較

スケルトン

コード

BSIM

(on Real Machine)

性能

レポート


Fmo eri

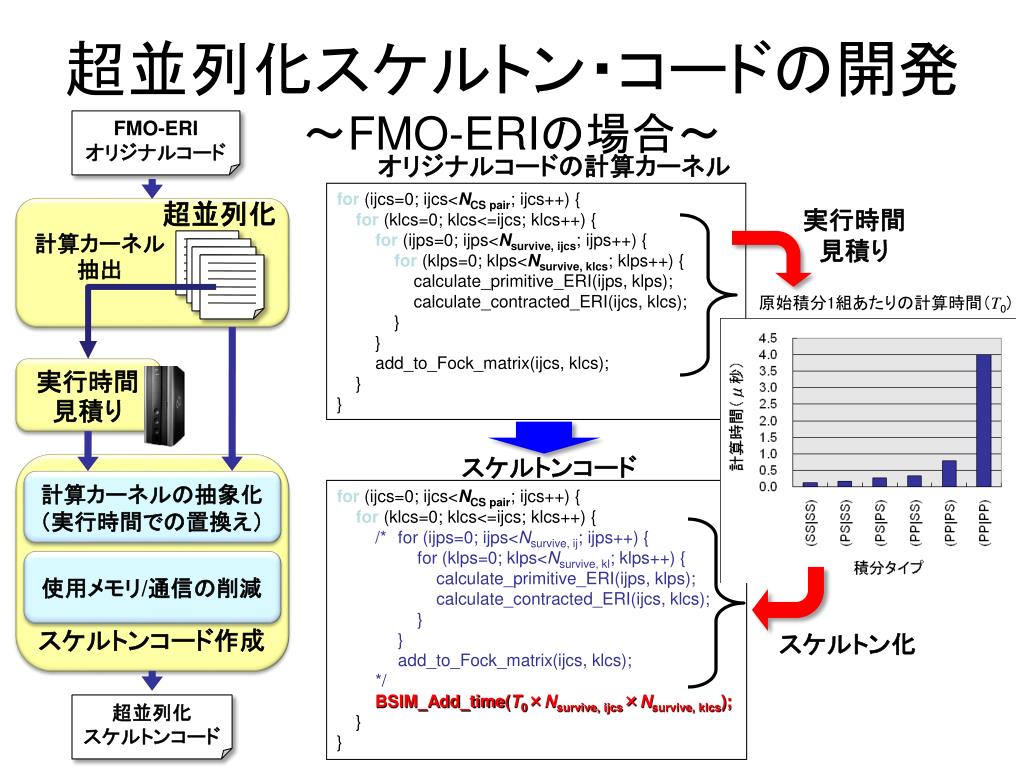

超並列化スケルトン・コードの開発~FMO-ERIの場合~

FMO-ERI

オリジナルコード

オリジナルコードの計算カーネル

for (ijcs=0; ijcs<NCS pair; ijcs++) {

for (klcs=0; klcs<=ijcs; klcs++) {

for (ijps=0; ijps<Nsurvive, ijcs; ijps++) {

for (klps=0; klps<Nsurvive, klcs; klps++) {

calculate_primitive_ERI(ijps, klps);

calculate_contracted_ERI(ijcs, klcs);

}

}

add_to_Fock_matrix(ijcs, klcs);

}

}

実行時間

見積り

超並列化

計算カーネル抽出

原始積分1組あたりの計算時間(T0)

実行時間見積り

スケルトンコード

スケルトンコード作成

for (ijcs=0; ijcs<NCS pair; ijcs++) {

for (klcs=0; klcs<=ijcs; klcs++) {

/*for (ijps=0; ijps<Nsurvive, ij; ijps++) {

for (klps=0; klps<Nsurvive, kl; klps++) {

calculate_primitive_ERI(ijps, klps);

calculate_contracted_ERI(ijcs, klcs);

}

}

add_to_Fock_matrix(ijcs, klcs);

*/

BSIM_Add_time(T0×Nsurvive, ijcs×Nsurvive, klcs);

}

}

計算カーネルの抽象化

(実行時間での置換え)

使用メモリ/通信の削減

スケルトン化

超並列化

スケルトンコード


Mpi allreduce

プロセス数

通信レイテンシ情報の測定~MPI-Allreduceの場合~

  • 実機にてプロセス数とデータサイズを変更した際の遅延時間を測定

  • これら以外の場合については実測値より近似

通信遅延時間の実測値


Open fmo fmo eri

どの程度正しく予測できたのか?(Open-FMO / FMO-ERI)

実測

(通信)

予測

(通信)

FMO-ERI

  • 6.5TF/sを50GF/sホストで予測

  • 実行時間予測誤差(絶対値)

    • 全実行時間:4%

    • 演算部分:2%

実測

(演算)

予測

(演算)

Exe. Time (sec)

  • 対象分子:Lysozyme(リゾチーム)

  • 基底関数 STO-3G (1961原子、6005関数)

予測

(通信)

Open-FMO

実測(演算+通信)

  • 6.5TF/sを200GF/sホストで予測

  • 実行時間予測誤差(絶対値)

    • 実機全実行時間と予測演算時間を比較:35~140%

予測

(演算)

Exe. Time (sec)

対象分子:Aquaporin(アクアポリン)

基底関数 STO-3G

492 984

#of Fragments


Hpl phase

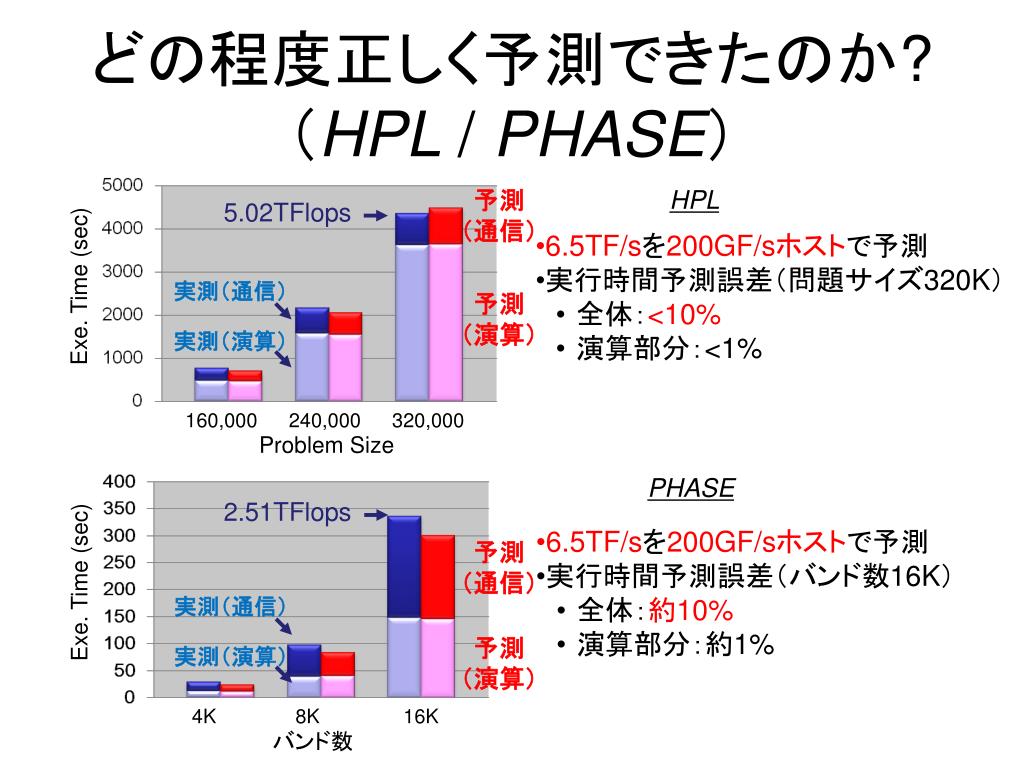

どの程度正しく予測できたのか?(HPL / PHASE)

予測

(通信)

HPL

5.02TFlops

  • 6.5TF/sを200GF/sホストで予測

  • 実行時間予測誤差(問題サイズ320K)

    • 全体:<10%

    • 演算部分:<1%

Exe. Time (sec)

実測(通信)

予測

(演算)

実測(演算)

160,000

240,000

320,000

Problem Size

PHASE

2.51TFlops

  • 6.5TF/sを200GF/sホストで予測

  • 実行時間予測誤差(バンド数16K)

    • 全体:約10%

    • 演算部分:約1%

予測

(通信)

Exe. Time (sec)

実測(通信)

予測

(演算)

実測(演算)

4K

8K

16K

バンド数


Psi sim

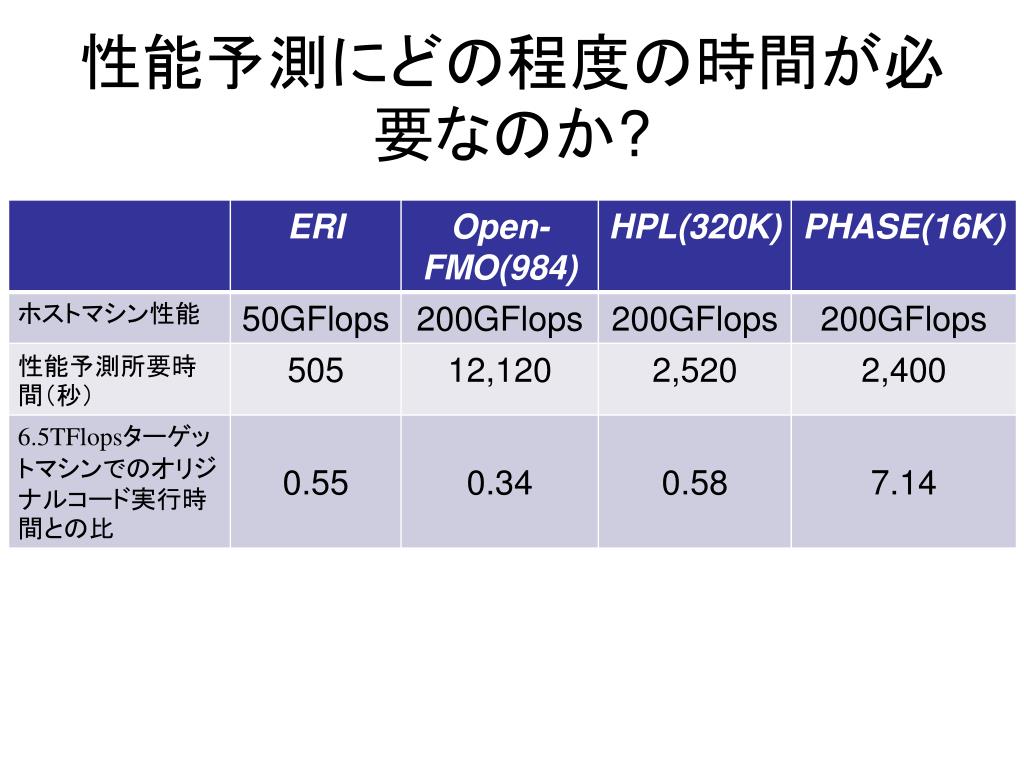

性能予測にどの程度の時間が必要なのか?


Psi sim

発表内容

  • はじめに(「ペタスケール」を体感する!)

  • 従来のスパコン性能予測における限界

  • 大規模システム性能評価環境PSI-SIM

    • プログラムコードの抽象化(スケルトンコード)

    • 仮想超並列実行環境(BSIM)

  • 「ギガ・フロップス・ホスト」で「テラ・フロップス・ターゲット」の性能を予測する!

  • 「テラ・フロップス・ホスト」で「ペタ・フロップス・ターゲット」の性能を予測する!

  • まとめと今後の展開


1 6tflops 2 1pflops

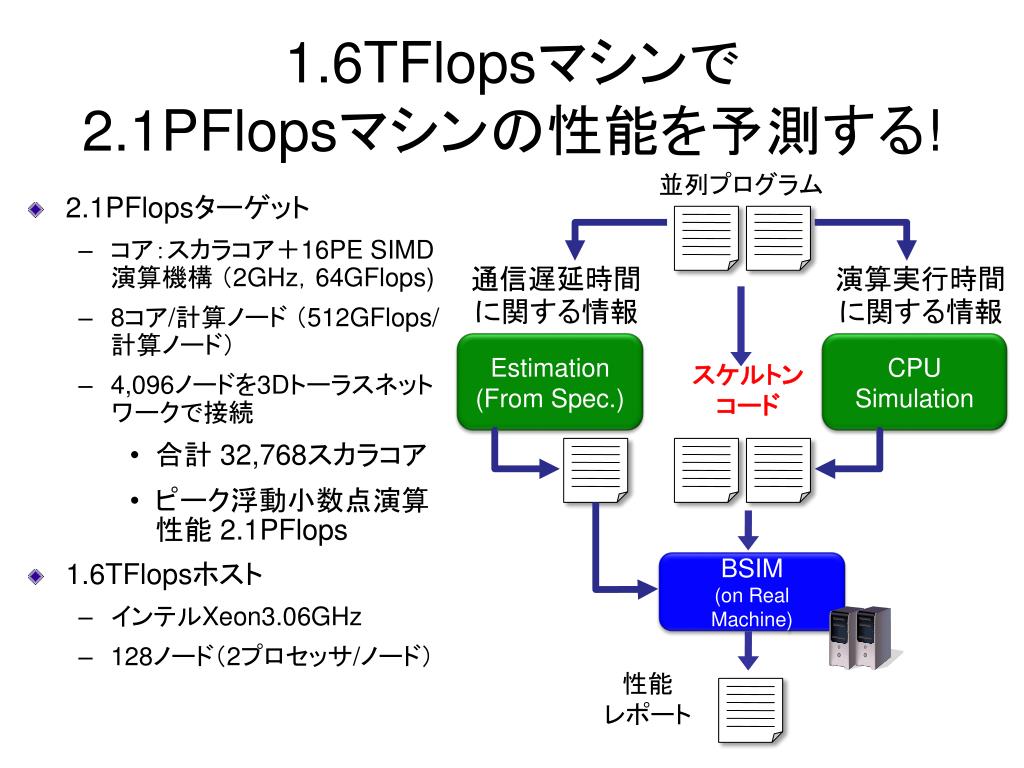

1.6TFlopsマシンで2.1PFlopsマシンの性能を予測する!

並列プログラム

  • 2.1PFlopsターゲット

    • コア:スカラコア+16PE SIMD演算機構 (2GHz,64GFlops)

    • 8コア/計算ノード (512GFlops/計算ノード)

    • 4,096ノードを3Dトーラスネットワークで接続

      • 合計 32,768スカラコア

      • ピーク浮動小数点演算性能 2.1PFlops

  • 1.6TFlopsホスト

    • インテルXeon3.06GHz

    • 128ノード(2プロセッサ/ノード)

通信遅延時間に関する情報

演算実行時間に関する情報

Estimation

(From Spec.)

CPU Simulation

スケルトン

コード

BSIM

(on Real Machine)

性能

レポート


Psi simd

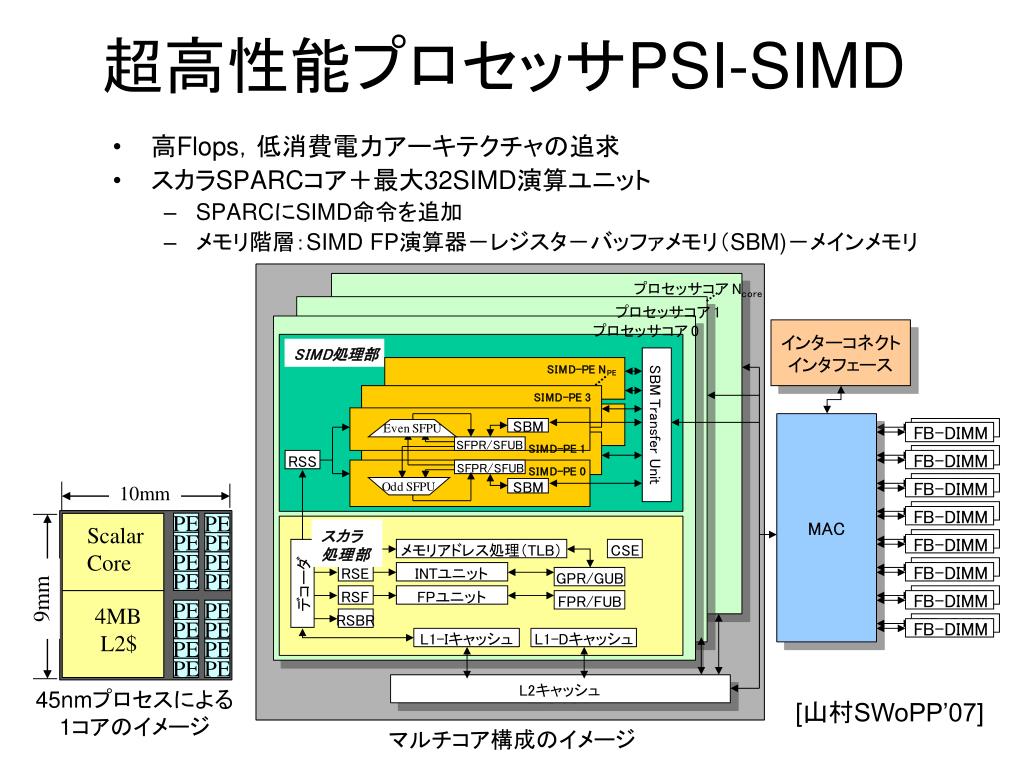

超高性能プロセッサPSI-SIMD

  • 高Flops,低消費電力アーキテクチャの追求

  • スカラSPARCコア+最大32SIMD演算ユニット

    • SPARCにSIMD命令を追加

    • メモリ階層:SIMD FP演算器-レジスタ-バッファメモリ(SBM)-メインメモリ

10mm

PE

PE

Scalar

Core

PE

PE

PE

PE

PE

PE

9mm

4MB

L2$

PE

PE

PE

PE

PE

PE

PE

PE

45nmプロセスによる

1コアのイメージ

[山村SWoPP’07]

マルチコア構成のイメージ


Hpl 1 3

超並列化スケルトン・コードの開発~HPLの場合(1/3)~

HPL

オリジナルコード

  • 高負荷計算カーネル検出

    • updateTTルーチン ∝ N3

    • 全実行時間の90%以上

    • 特に,dgemm/dtrsm関数による行列計算

  • 高負荷計算カーネル抽出→dgemm/dtrsm

    • 実行処理フローを変えずにカーネル部以外を除去

    • 演算用配列の削除

    • 転送の送受信先・メッセージサイズを再現

  • PSI-SIMDコア向けdgemm/dtrsmの開発

    • SIMD向け計算アルゴリズム

    • PSIM/WCVによる性能解析とチューニング

超並列化

計算カーネル抽出

実行時間見積り

PSIM

スケルトンコード作成

計算カーネルの抽象化

(実行時間での置換え)

使用メモリ/通信の削減

超並列化

スケルトンコード


Hpl 2 3

スカラコア

SIMD

zgemm

dgemm

超並列化スケルトン・コードの開発~HPLの場合(2/3)~

HPL

オリジナルコード

超並列化

計算カーネル抽出

実行時間見積り

PSIM

スケルトンコード作成

計算カーネルの抽象化

(実行時間での置換え)

使用メモリ/通信の削減

超並列化

スケルトンコード

  • PSIM(プロセッサシミュレータ)による実行サイクル数計測

  • 8コアのメモリアクセス競合効果を机上評価して1コア実行サイクル数を補正

  • 小規模実行や部分実行により得た詳細データに基づき性能式を導出

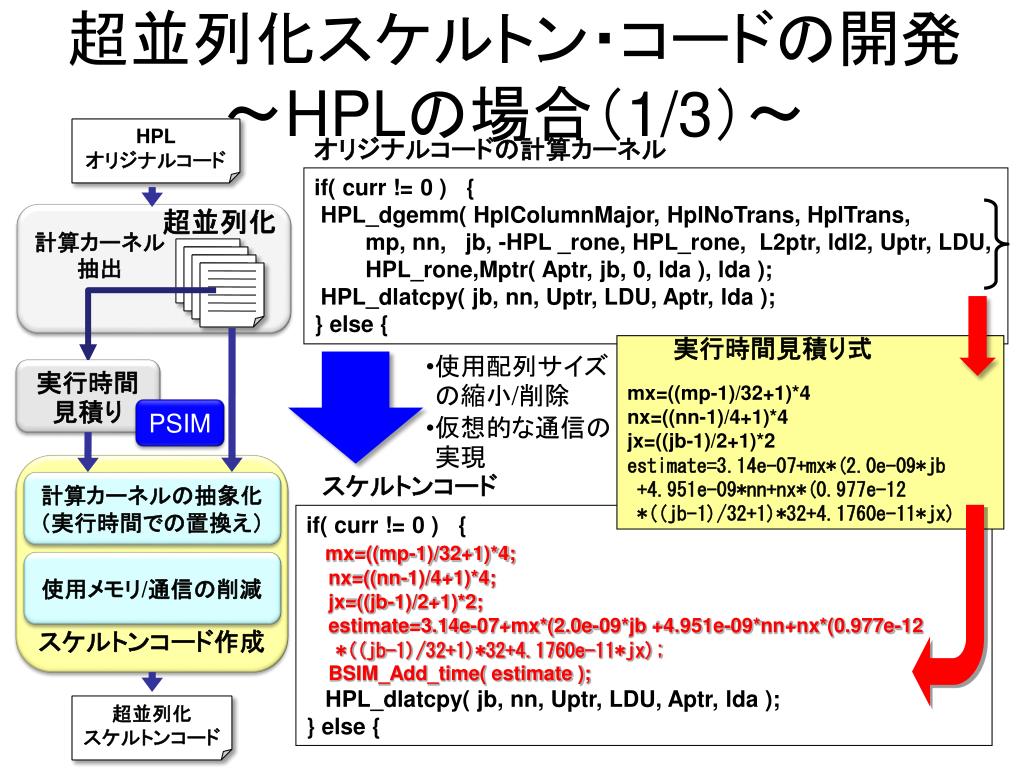

Hpl 1 31

超並列化スケルトン・コードの開発~HPLの場合(1/3)~

HPL

オリジナルコード

オリジナルコードの計算カーネル

if( curr != 0 ) {

HPL_dgemm( HplColumnMajor, HplNoTrans, HplTrans,

mp, nn, jb, -HPL _rone, HPL_rone, L2ptr, ldl2, Uptr, LDU,

HPL_rone,Mptr( Aptr, jb, 0, lda ), lda );

HPL_dlatcpy( jb, nn, Uptr, LDU, Aptr, lda );

} else {

超並列化

計算カーネル抽出

実行時間見積り式

mx=((mp-1)/32+1)*4

nx=((nn-1)/4+1)*4

jx=((jb-1)/2+1)*2

estimate=3.14e-07+mx*(2.0e-09*jb

+4.951e-09*nn+nx*(0.977e-12

*((jb-1)/32+1)*32+4.1760e-11*jx)

  • 使用配列サイズの縮小/削除

  • 仮想的な通信の実現

実行時間見積り

PSIM

スケルトンコード作成

スケルトンコード

計算カーネルの抽象化

(実行時間での置換え)

if( curr != 0 ) {

mx=((mp-1)/32+1)*4;

nx=((nn-1)/4+1)*4;

jx=((jb-1)/2+1)*2;

estimate=3.14e-07+mx*(2.0e-09*jb +4.951e-09*nn+nx*(0.977e-12

*((jb-1)/32+1)*32+4.1760e-11*jx);

BSIM_Add_time( estimate );

HPL_dlatcpy( jb, nn, Uptr, LDU, Aptr, lda );

} else {

使用メモリ/通信の削減

超並列化

スケルトンコード


1 6tflops 2 1pflops1

1.6TFlopsマシンで2.1PFlopsマシンの性能を予測する!

  • 3桁小規模なホスト(1.6TF)でペタスケール・ターゲット性能(2.1PF)を予測

  • HPL

    • 3D-Torus: 1.02PFlops

    • Clos: 1.04PFlops

  • HPL

    • プロセス数:4,096(P=Q=64)

    • 問題サイズ:131万元

    • ブロックサイズ:512

  • PHASE

    • プロセス数:4,096

    • 問題サイズ:65,536 (バンド数)

    • ブロックサイズ:512


Psi sim

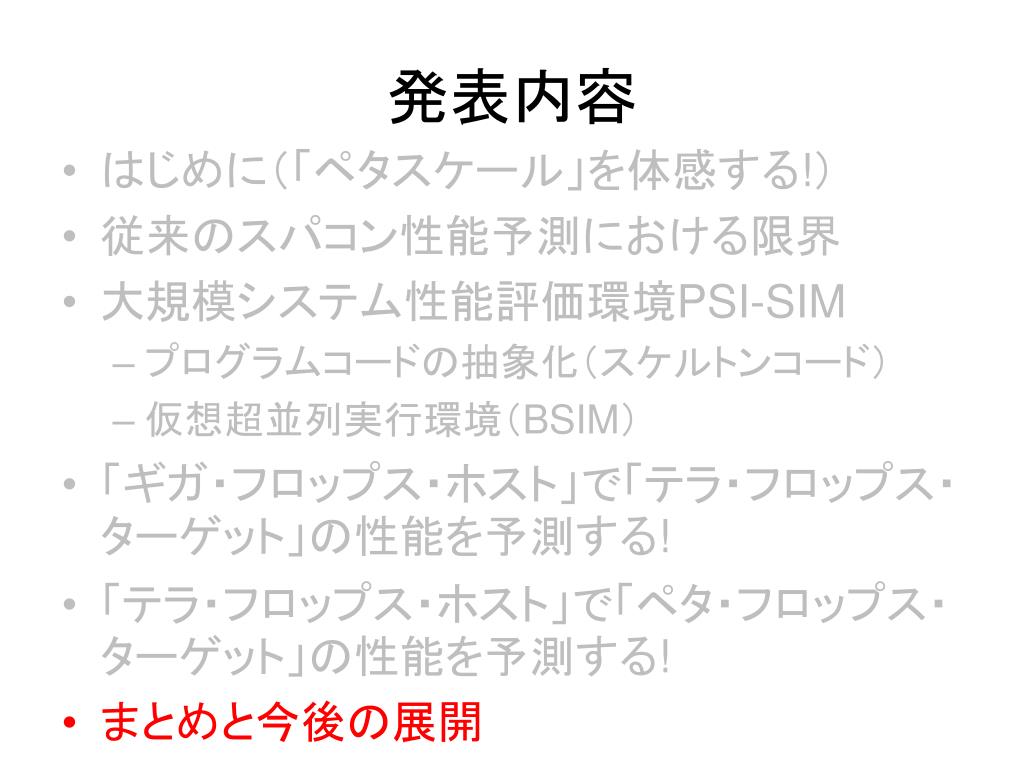

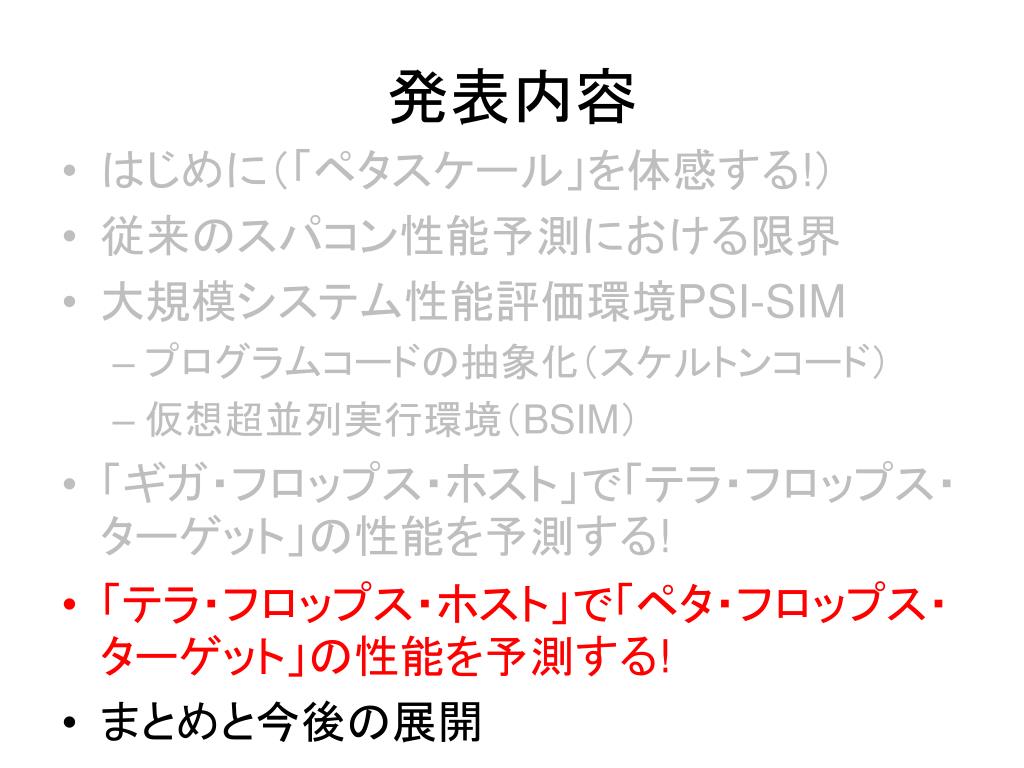

発表内容

  • はじめに(「ペタスケール」を体感する!)

  • 従来のスパコン性能予測における限界

  • 大規模システム性能評価環境PSI-SIM

    • プログラムコードの抽象化(スケルトンコード)

    • 仮想超並列実行環境(BSIM)

  • 「ギガ・フロップス・ホスト」で「テラ・フロップス・ターゲット」の性能を予測する!

  • 「テラ・フロップス・ホスト」で「ペタ・フロップス・ターゲット」の性能を予測する!

  • まとめと今後の展開


Psi sim

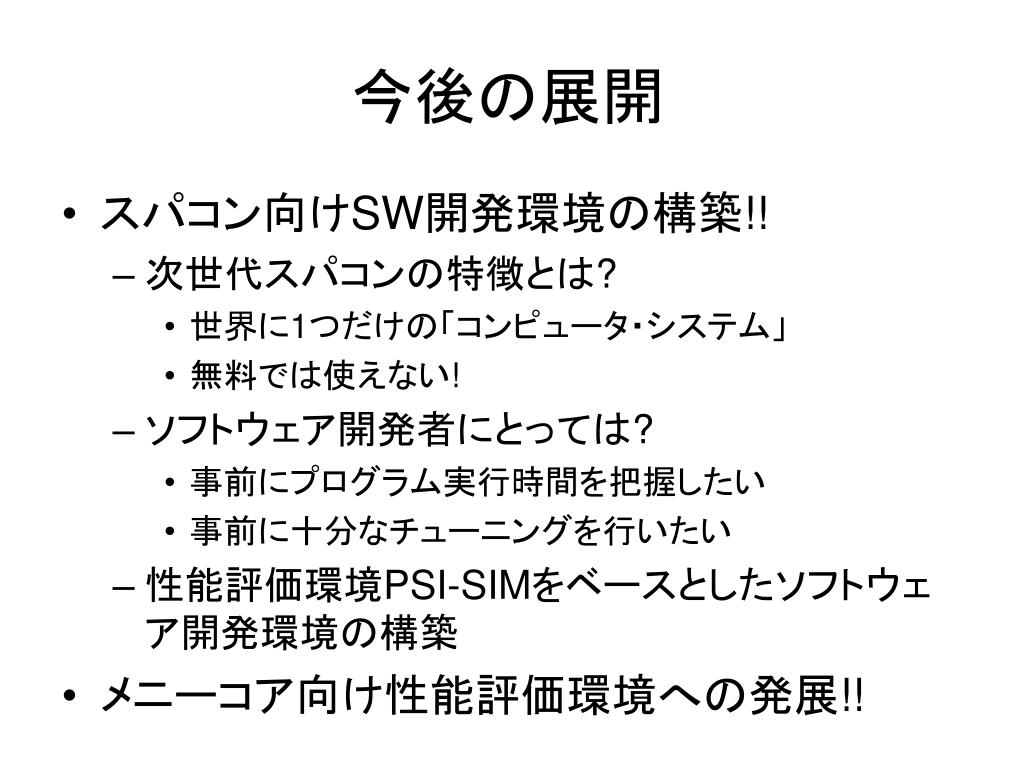

今後の展開

  • スパコン向けSW開発環境の構築!!

    • 次世代スパコンの特徴とは?

      • 世界に1つだけの「コンピュータ・システム」

      • 無料では使えない!

    • ソフトウェア開発者にとっては?

      • 事前にプログラム実行時間を把握したい

      • 事前に十分なチューニングを行いたい

    • 性能評価環境PSI-SIMをベースとしたソフトウェア開発環境の構築

  • メニーコア向け性能評価環境への発展!!


Psi sim

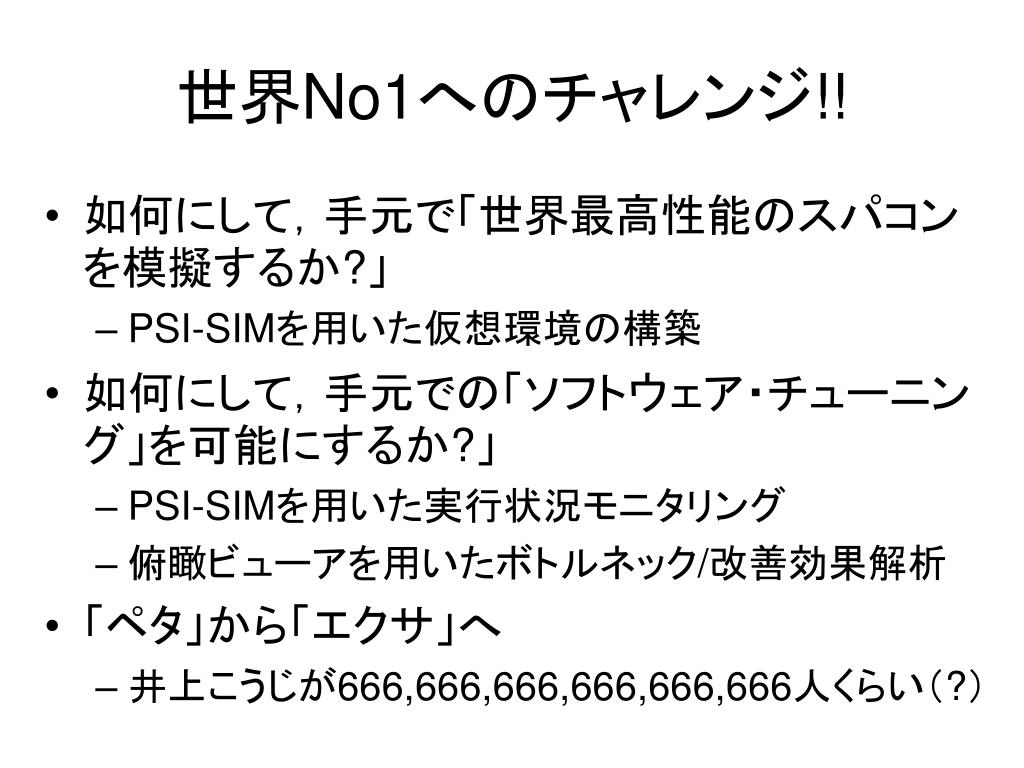

世界No1へのチャレンジ!!

  • 如何にして,手元で「世界最高性能のスパコンを模擬するか?」

    • PSI-SIMを用いた仮想環境の構築

  • 如何にして,手元での「ソフトウェア・チューニング」を可能にするか?」

    • PSI-SIMを用いた実行状況モニタリング

    • 俯瞰ビューアを用いたボトルネック/改善効果解析

  • 「ペタ」から「エクサ」へ

    • 井上こうじが666,666,666,666,666,666人くらい(?)


Psi sim

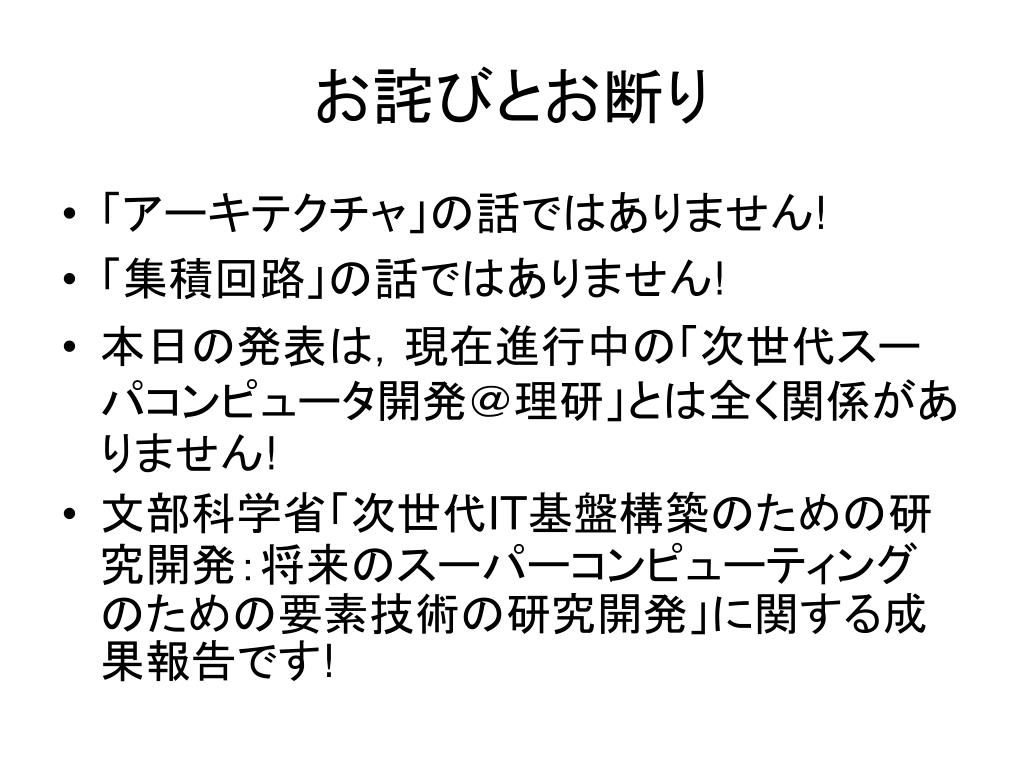

お詫びとお断り

  • 「アーキテクチャ」の話ではありません!

  • 「集積回路」の話ではありません!

  • 本日の発表は,現在進行中の「次世代スーパコンピュータ開発@理研」とは全く関係がありません!

  • 文部科学省「次世代IT基盤構築のための研究開発:将来のスーパーコンピューティングのための要素技術の研究開発」に関する成果報告です!
