Новые селективные автоматические выключатели

ВА08–0400, ВА08-0630, ВА08-0800 на токи от 160 до 800А.

2009

Презентация анимирована.

Просматривать в режиме «Показ слайдов» (Shift+F5)


Единое экономичное решение с широкими возможностями - ВА08

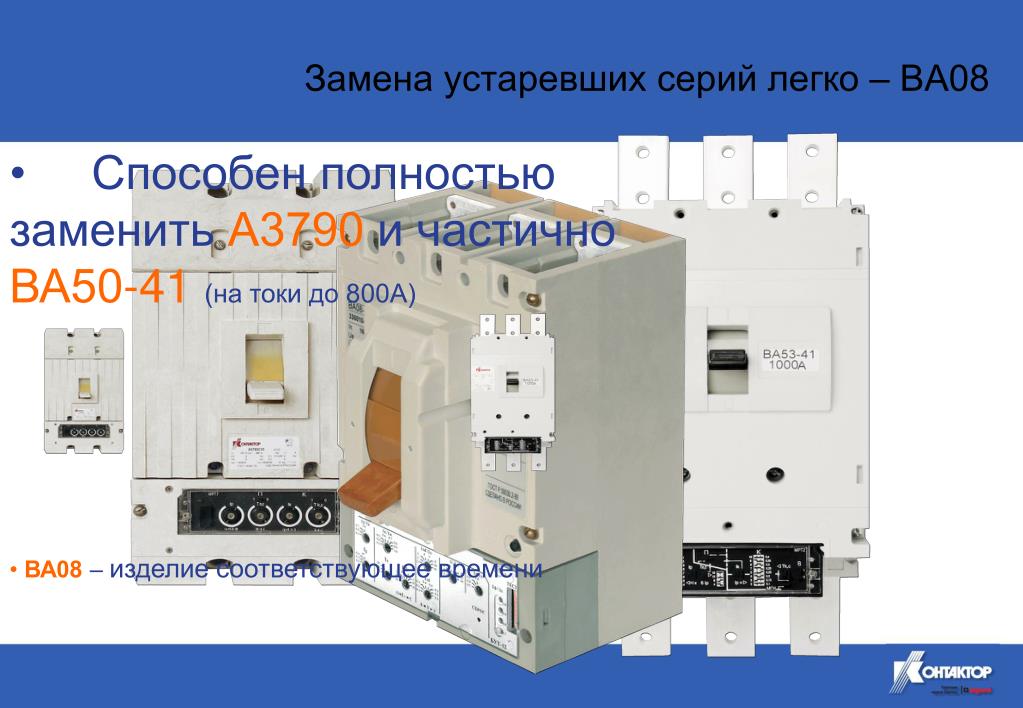

Замена устаревших серий легко – ВА08

  • ВА08– изделие соответствующее времени

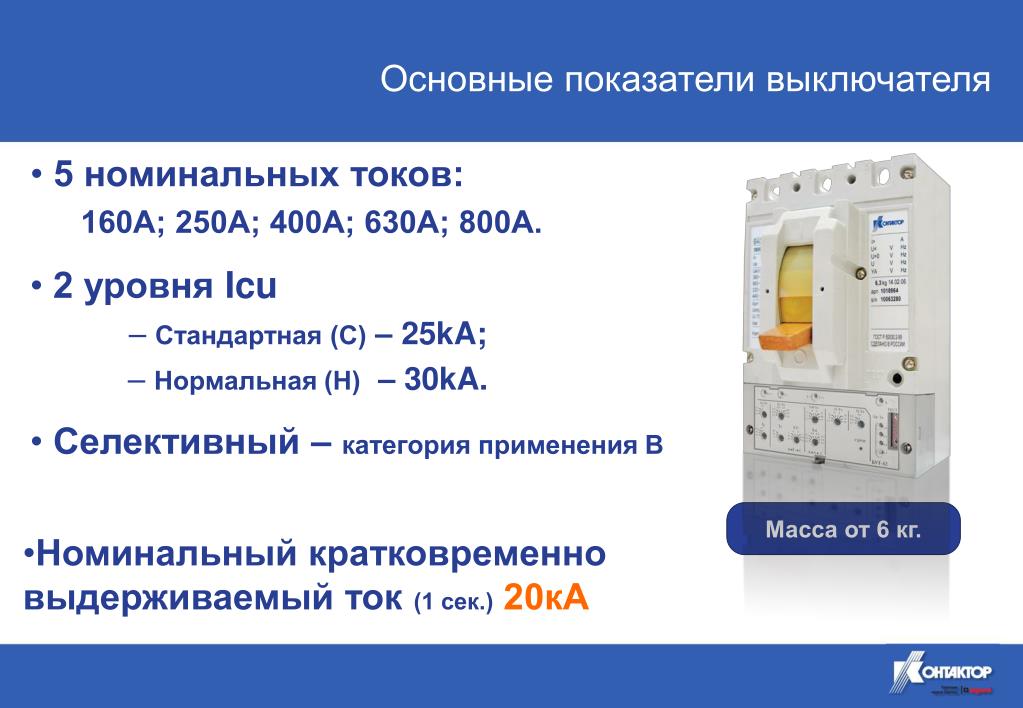

Основные показатели выключателя широкими возможностями - ВА08

  • 5 номинальных токов:

    • 160А; 250А; 400А; 630А; 800А.

  • 2 уровня Icu

    • Стандартная (С) – 25kA;

    • Нормальная (Н)– 30kA.

  • Селективный – категория применения В

Масса от 6 кг.

  • Номинальный кратковременно выдерживаемый ток (1 сек.)20кА


ВА08 широкими возможностями - ВА08: Современный и универсальный выключатель

  • Комплектуется новыммикропроцессорным расцепителем БУТ-12

  • Улучшенныйдизайн

  • Встраивание в РУ заподлицо

  • Малогабаритный – (154х228х105 стационарный)

    • – (244х280х317 выдвижной)

  • Лучшее соотношение цена-качество


Другие параметры и характеристики

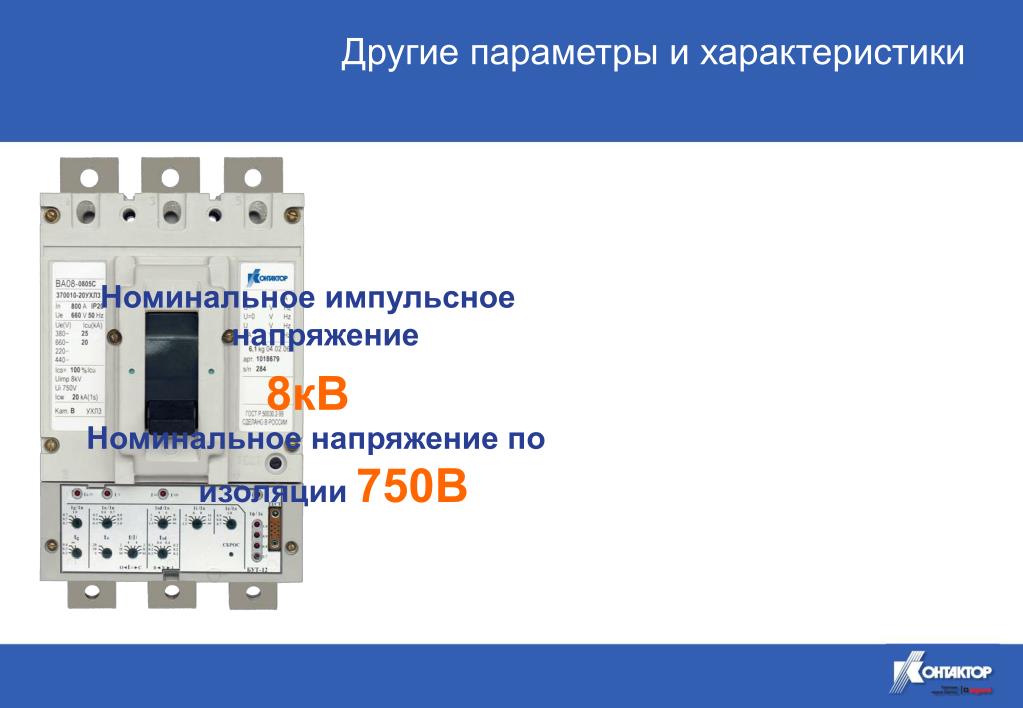

Номинальное импульсное напряжение

8кВ

Номинальное напряжение по изоляции750В


Другие параметры и характеристики

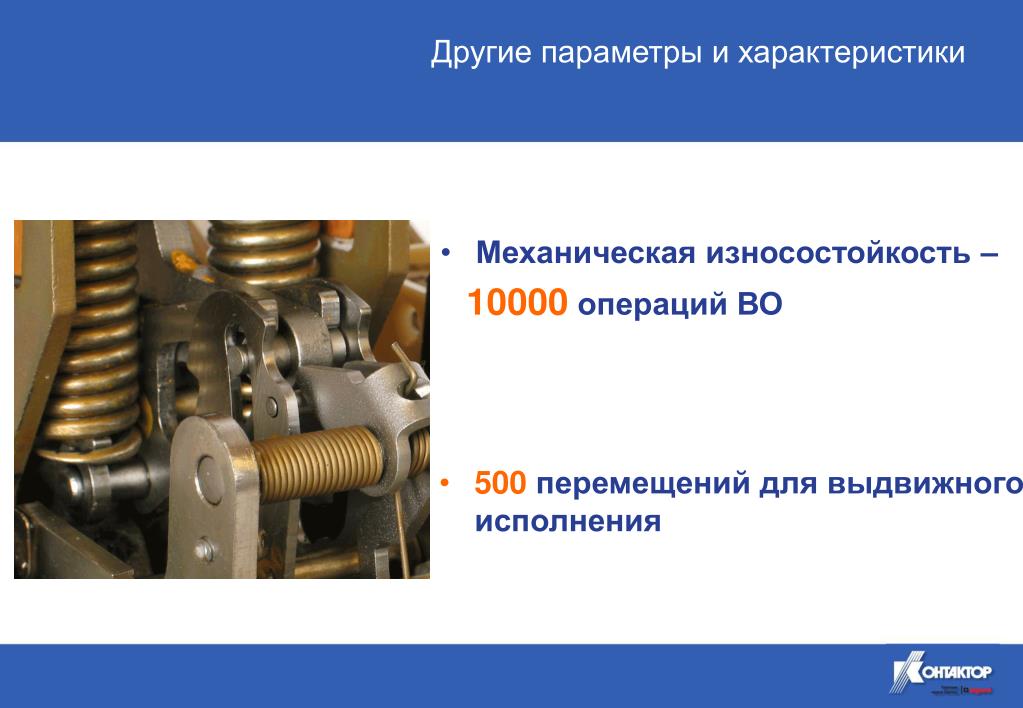

  • Механическая износостойкость –

  • 10000 операций ВО

  • 500 перемещений для выдвижного исполнения

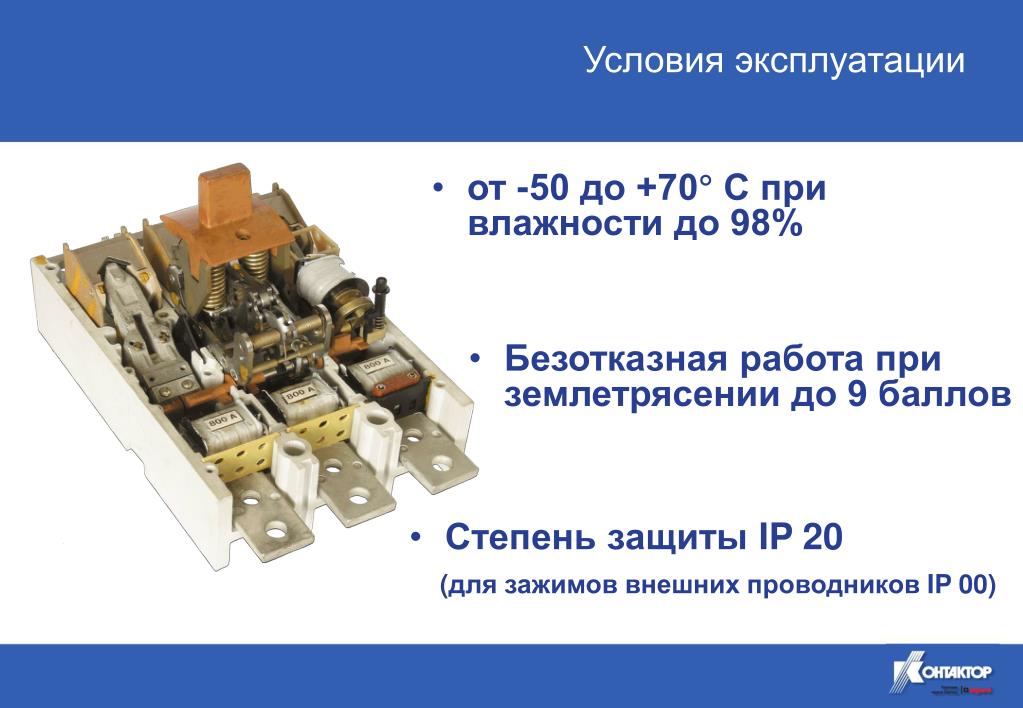

Условия эксплуатации характеристики

  • от -50 до +70° С при влажности до 98%

  • Безотказная работа при землетрясении до 9 баллов

  • Степень защиты IP 20

  • (для зажимов внешних проводников IP 00)

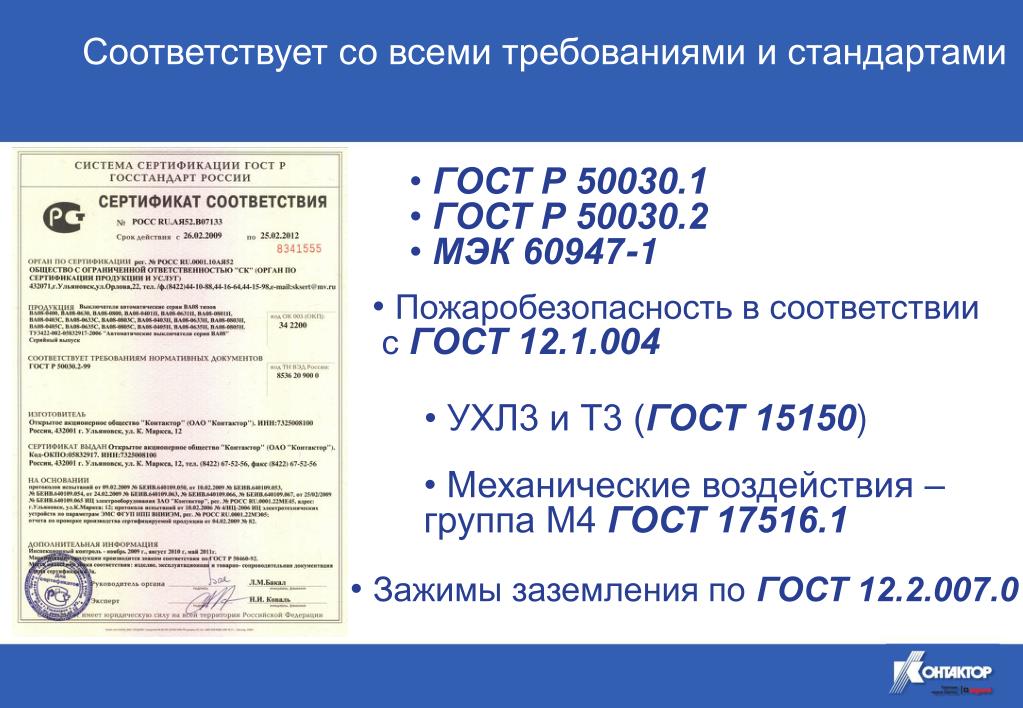

Соответствует со всеми требованиями и стандартами

Четыре исполнения по коммутационной способности :

  • ГОСТ Р 50030.1

  • ГОСТ Р 50030.2

  • МЭК 60947-1

  • Пожаробезопасность в соответствии

  • сГОСТ 12.1.004

  • УХЛ3 и Т3 (ГОСТ 15150)

  • Механические воздействия – группа М4 ГОСТ 17516.1

  • Зажимы заземления поГОСТ 12.2.007.0


Комплектуется новым микропроцессорным расцепителем БУТ-12

Аксессуары


Микропроцессорный расцепитель микропроцессорным расцепителем БУТ-12БУТ - 12

Обеспечивает выполнение всех необходимых защитных функций:

  • выполнен с применением микропроцессора;

  • Защита от междуфазных и однофазных коротких замыканий с селективной задержкой срабатывания;

  • Защита от коротких замыканий мгновенного действия;

  • Защита от однофазных замыканий на землю с селективной задержкой срабатывания при токах значительно ниже номинального;

  • Логическая система селективности с применением проводных связей между выключателями.


Микропроцессорный расцепитель микропроцессорным расцепителем БУТ-12БУТ - 12

Широкий набор информационных функций:

  • четырехступенчатый светодиодный индикатор величины наибольшего из фазных токов;

  • светодиодный индикатор

    неисправности микроконтроллера;

  • раздельные светодиодные индикаторы причины отключения;

  • светодиодный индикатор перегрузки в режиме работы “на сигнал”;

  • индикация перегрузки в режиме работы «на сигнал»;

  • раздельная индикация причин отключения;

  • сигнализация превышения регулируемой уставки IC/IR.

применены поворотные переключатели


Мгновенная микропроцессорным расцепителем БУТ-12

(без выдержки времени)

Обратно-квадратичная зависимость

Независимая

Зависимость четвертой степени

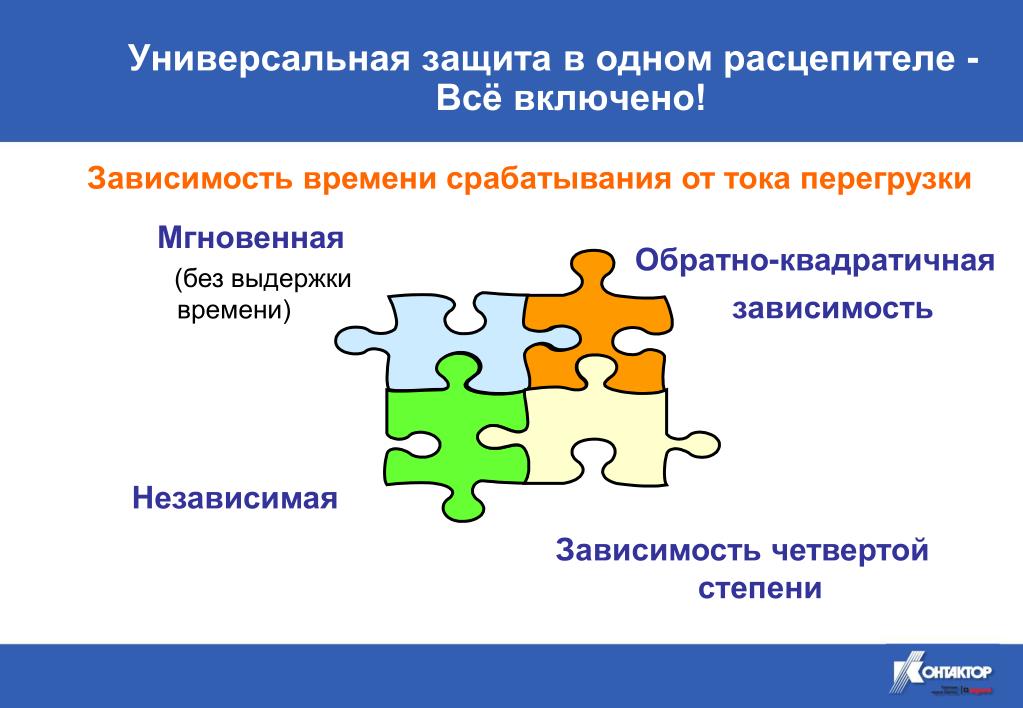

Зависимость времени срабатывания от тока перегрузки

Универсальная защита в одном расцепителе - Всё включено!


Ручной дистанционный микропроцессорным расцепителем БУТ-12 и электромагнитный привод

Электромагнитный привод

Частота включений до 180операций в час

Ручной дистанционный привод

Время включения / отключения не более0,3с

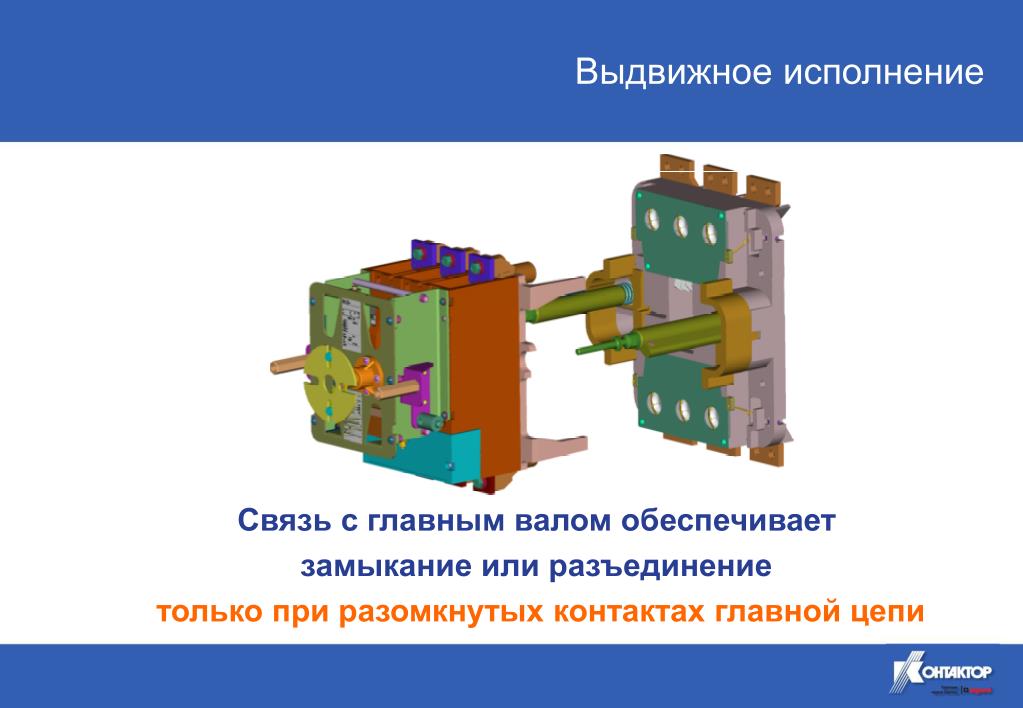

Выдвижное исполнение микропроцессорным расцепителем БУТ-12

Связь с главным валом обеспечивает

замыкание или разъединение

только при разомкнутых контактах главной цепи


Электрические аксессуары микропроцессорным расцепителем БУТ-12

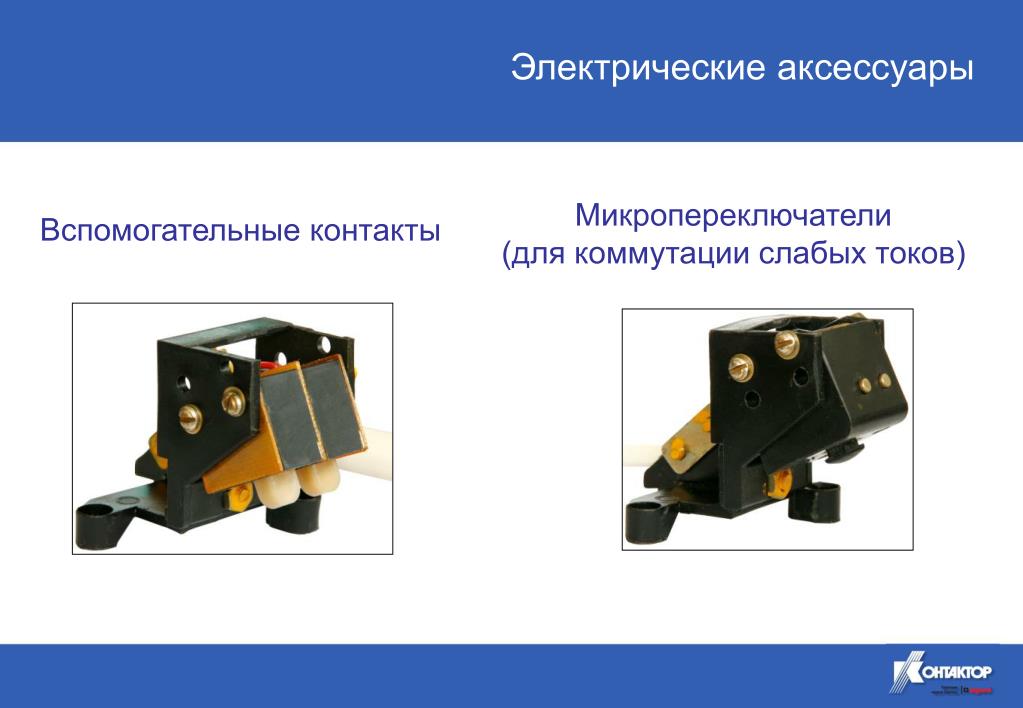

Микропереключатели

(для коммутации слабых токов)

Вспомогательные контакты

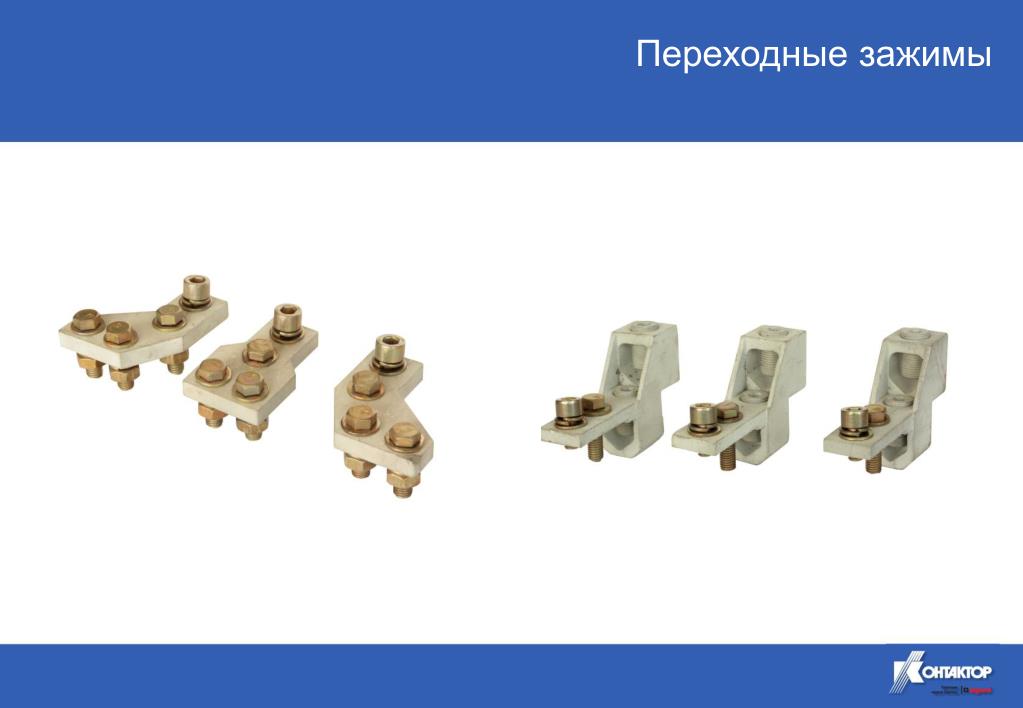

Переходные зажимы микропроцессорным расцепителем БУТ-12

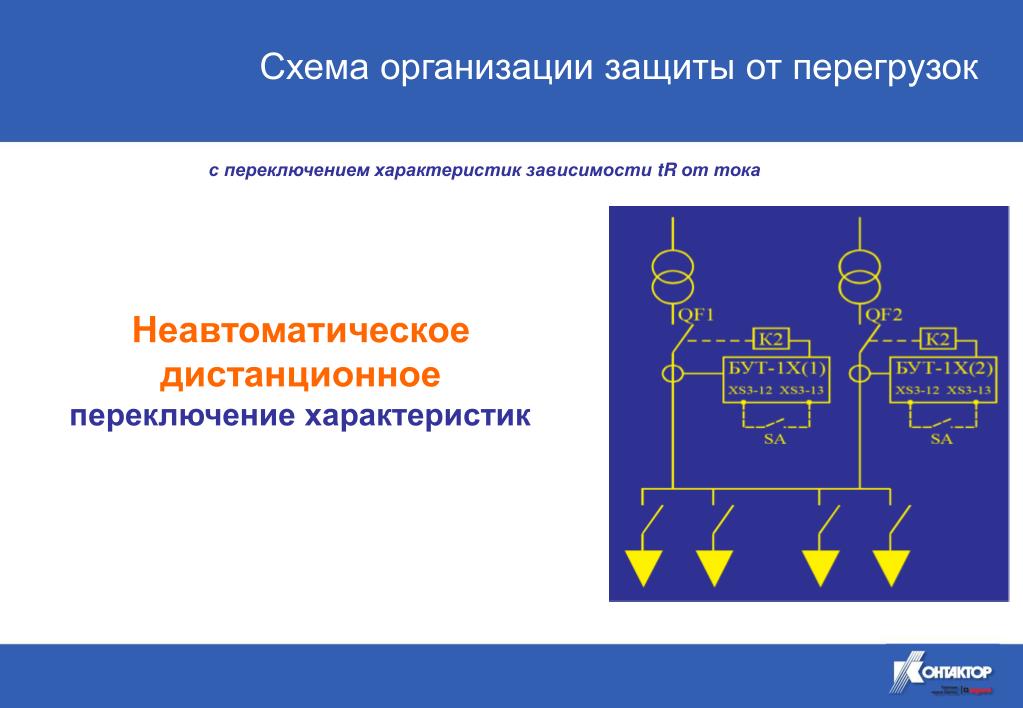

Схема организации защиты от перегрузок

с переключением характеристик зависимости tR от тока


Схема организации защиты от перегрузок

с переключением характеристик зависимости tR от тока

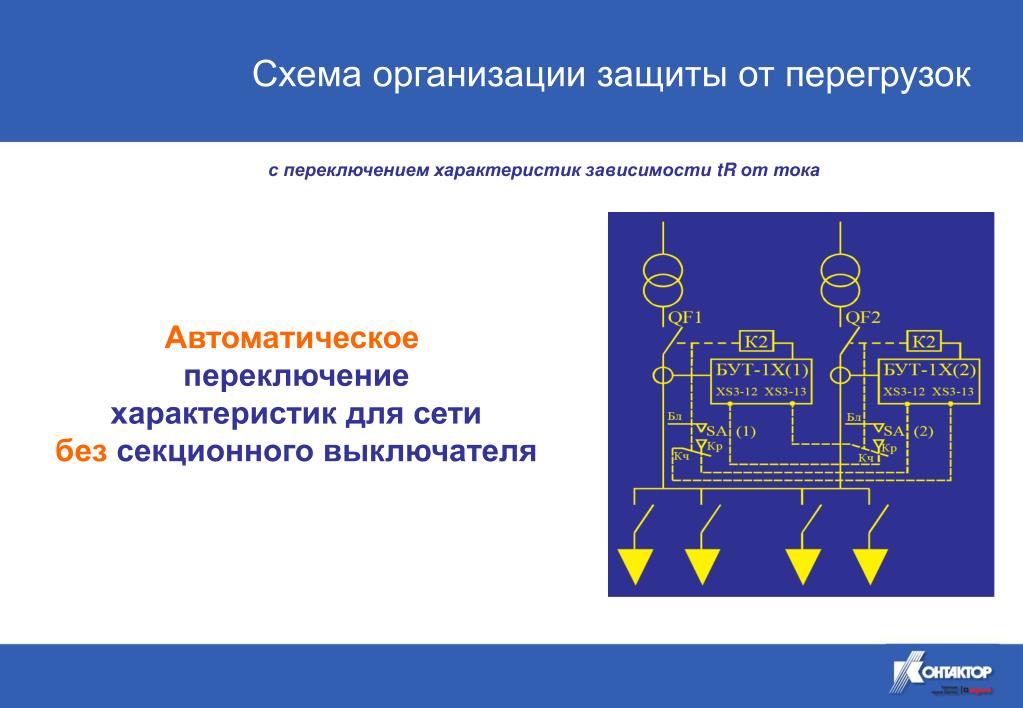

Автоматическое

переключение

характеристик для сети

без секционного выключателя

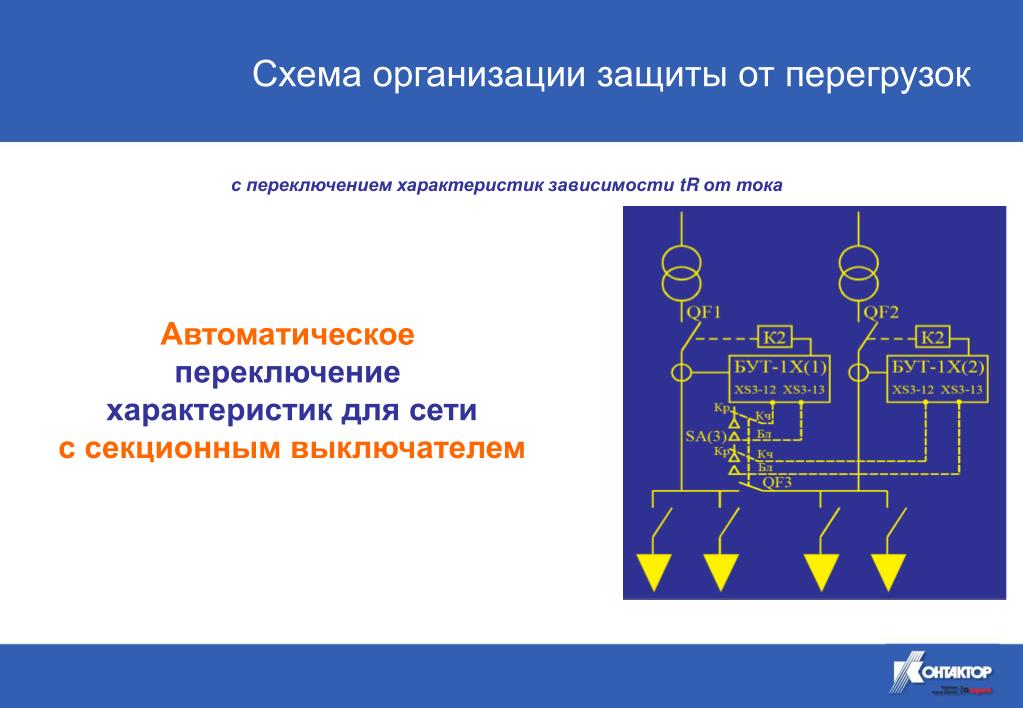

Схема организации защиты от перегрузок

с переключением характеристик зависимости tR от тока

Автоматическое

переключение

характеристик для сети

с секционным выключателем

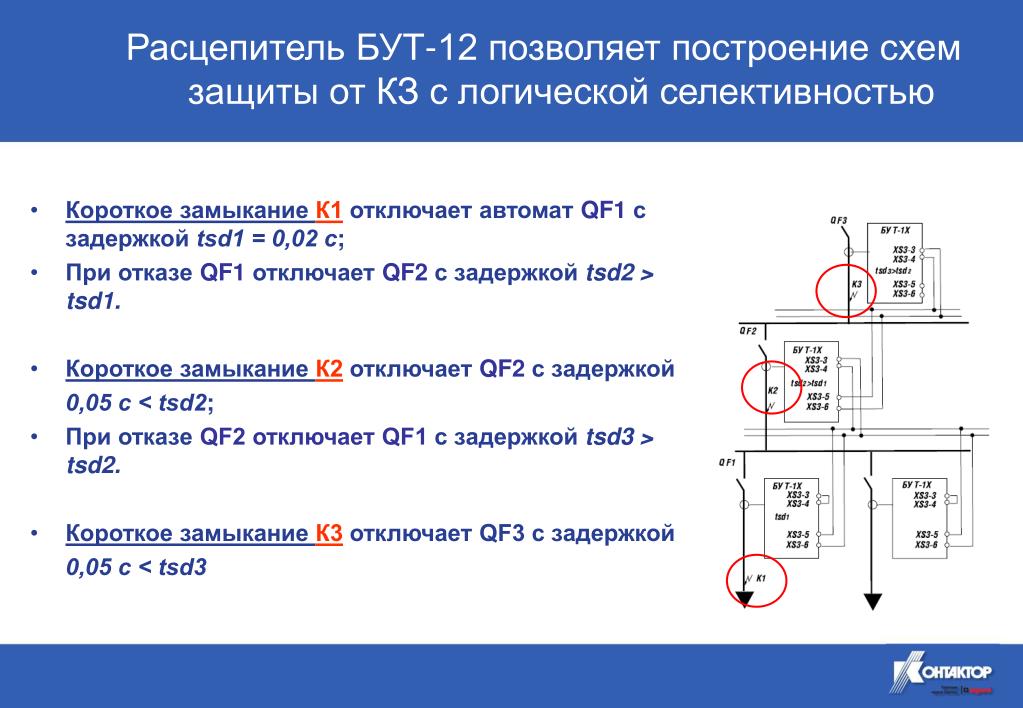

Расцепитель БУТ-12 позволяет построение схем защиты от КЗ с логической селективностью

  • Короткое замыкание К1 отключает автомат QF1 с задержкой tsd1 = 0,02 с;

  • При отказе QF1 отключает QF2 с задержкой tsd2 > tsd1.

  • Короткое замыкание К2 отключает QF2 с задержкой

  • 0,05 с < tsd2;

  • При отказе QF2 отключает QF1 с задержкой tsd3 > tsd2.

  • Короткое замыкание К3 отключает QF3 с задержкой

  • 0,05 с < tsd3


Дистанционное управление построение схем защиты от КЗ с логической селективностью

ВА08 с микропроцессорным расцепителем имеет широкие возможности по интеграции вАСУТП


Заказать выключатель серии ВА08 просто:структура условного обозначения

ВА08 - 0ХХХХ- ХХ - ХХ – ХХ-ХХ-ХХ(ХХ)

Двузначное число. Условное обозначение номера серии:08.

Буквенное обозначение вида аппарата: ВА

Условное обозначение числа полюсов в сочетании с родом тока и номинальным током полупроводникового расцепителя по табл. Д. 1.

Условное обозначение максимального номинального тока выключателя:

040 - 400 А;

063– 630 А;

080 – 800 А.

Условное обозначение вида максимального расцепителя тока:

0 - без максимального расцепителя тока;

1 – с электромагнитными максимальными расцепителями тока;

5 – с микропроцессорным полупроводниковым расцепителем тока.

Буква. Условное обозначение величины предельной коммутационной способности:

С- стандартная;

Н – нормальная.

Цифра. Условное обозначение исполнения по виду привода

и способа установки выключателя:

-стационарный с ручным приводом - 1;

-стационарный с электромагнитным приводом - 3;

-выдвижной с ручным дистанционным приводом - 5;

-выдвижной с электромагнитным приводом – 7.

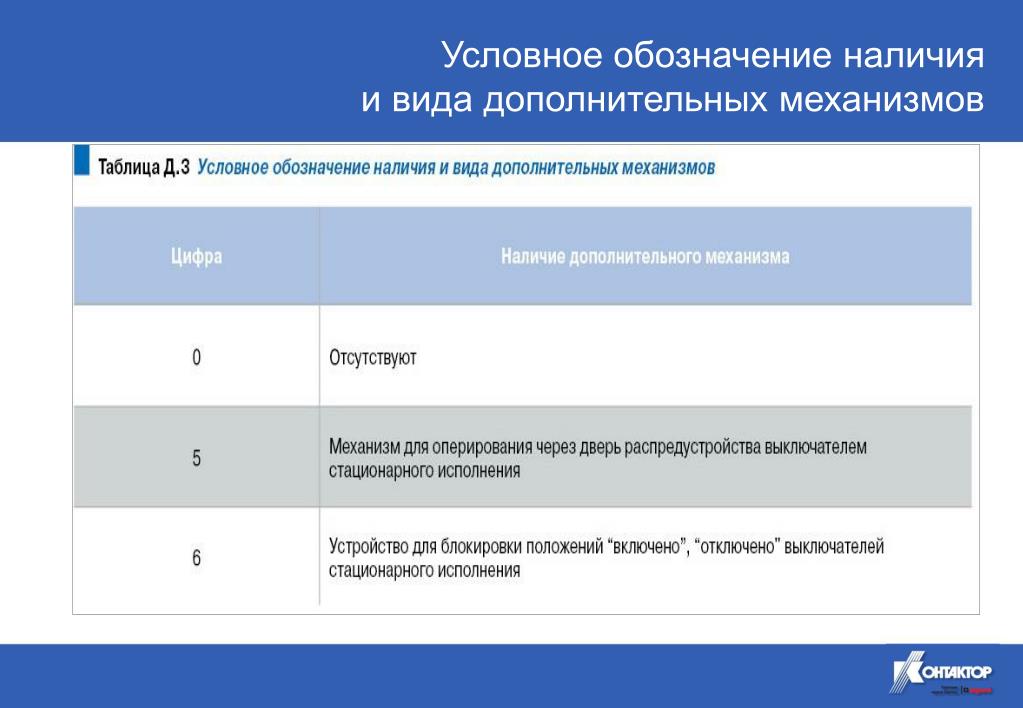

Условное обозначение наличия и вида дополнительных механизмов по табл. Д. 3.

Двузначное число. Условное обозначение степени защиты выключателя:

20 - IP20;

00 - IP00.

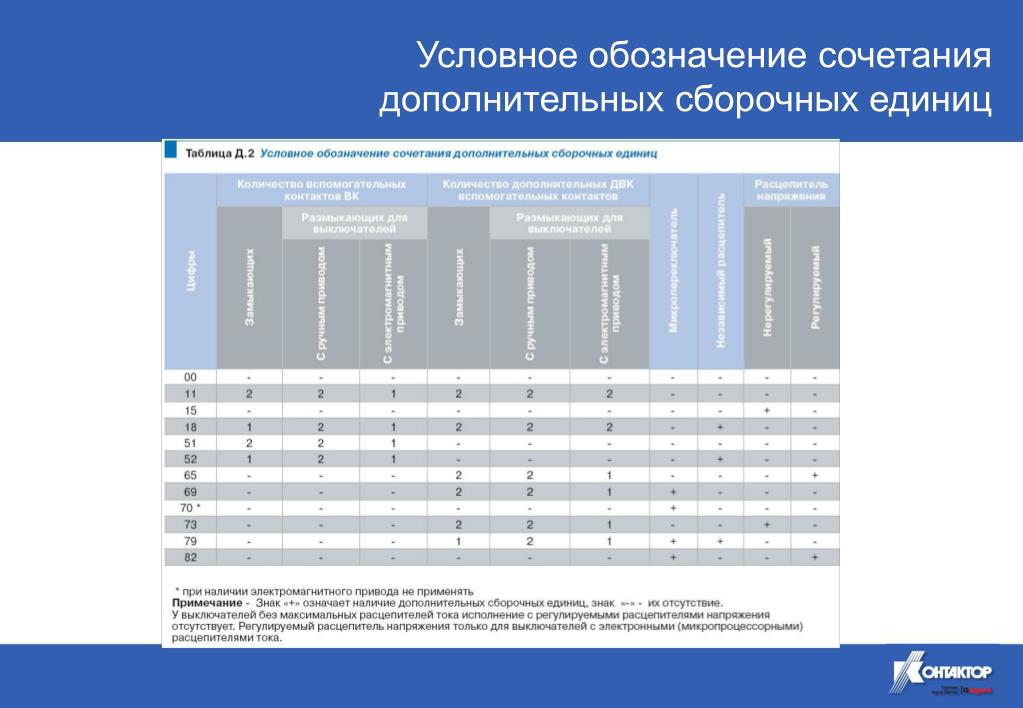

Условное обозначение сочетания дополнительных сборочных единиц по табл. Д. 2.

Буква (ы) и цифра.

Условное обозначение климатического исполнения:

-УХЛЗ;

-ТЗ


Условное обозначение сочетания просто дополнительных сборочных единиц


Условное обозначение наличия простои вида дополнительных механизмов


Контакты просто
