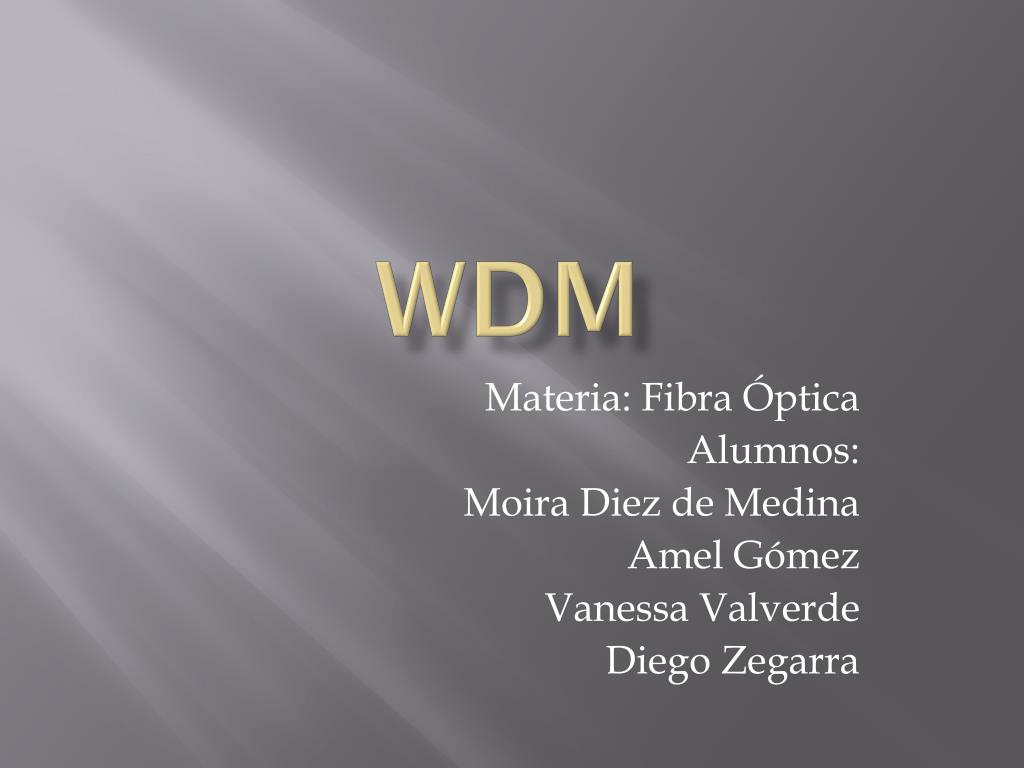

slide1

WDM

Materia: Fibra Óptica

Alumnos:

Moira Diez de Medina

Amel Gómez

Vanessa Valverde

Diego Zegarra

slide2
WDM
  • Introducción
  • Definición
  • Funcionamiento
  • Técnicas
  • Características
  • Equipos y costos
  • DWDM
  • Conclusiones
slide3
WDM

Introducción

  • Multiplexación y demultiplexación
  • Mux varios a uno
  • Demux uno a varios
slide5
WDM

Definición

  • WavelengthDivisionMultiplexing
  • Láser, LED
  • Capacidad
  • Fuentes, tasas, protocolos
slide6
WDM
  • 1985 2 señales
  • Hoy 160 señales, 10 Gb/s hasta 25.6 Tb/s
  • FDM
slide9
WDM

Funcionamiento

Estructura de la red óptica de transmisión

slide10
WDM

Usos de los multiplexores de transmisión y recepción

slide11
WDM

El receptor óptico convierte la señal óptica (2ª ventana) en señal eléctrica.

- El regenerador eléctrico lleva a cabo las funciones 3R:

- Reamplificación (reamplification)

- Reconformado (reshaping)

- Resincronización (retiming)

- El transmisor óptico convierte la señal eléctrica regenerada en señal óptica (3ª ventana)

slide13
WDM

Amplificador óptico de 2 etapas

slide15
WDM

Técnicas de Demultiplexaje:

  • Demultiplexaje por prisma
slide16
WDM
  • Demultiplexaje por difracción
slide17
WDM

Características

  • TDM, FDM y ahora WDM
  • Señales luminosas
  • 1 color 1 canal
slide18
WDM

Equipos y costos

slide19
WDM

DWDM:

  • Dense WavelengthDivisionMultiplexing
  • Ch> 8 = DWDM
  • Señales amplificadas como grupo
  • 3ra ventana
  • C =1530 y 1560 nm.
  • L =1565 y 1630 nm.
slide20
WDM
  • Capacidad
  • A.B.
  • 1600 Gbps
  • Transparencia
  • - Alcatel - Ericsson - Lucent Technologies- Nortel Networks - Ciena Corporation - Cisco Systems - Fujitsu- Marconi Communications - NEC - Siemens- Sycamore - Tellabs
slide21
WDM

Conclusiones

  • Los sistemas WDM que aparecieron primero sólo combinaban dos señales y trabajaban en la primera, segunda y tercera ventana en la actualidad a través de DWDM trabajan hasta la cuarta ventana.
  • Los sistemas WDM usaron los principios TDM y FDM y lo optimizaron corrigiendo los errores de multiplexacion y poniendo un canal por cada portadora o lambda (señal).
slide22
WDM

Conclusiones

  • Los sistemas WDM mejoran el uso de la fibra optica desde 2 hasta 160 canales.
  • DWDM hace un buen uso aprovechando todo el ancho de banda.
