  1. 新產品介紹 電力事業 技術部 楊熾燻 2007-03-30

  2. 綱 要 • 耐燃電纜 • 無鉛電線 • 新世代環保電線 • 預制分支電纜 • 345kV交連PE電纜

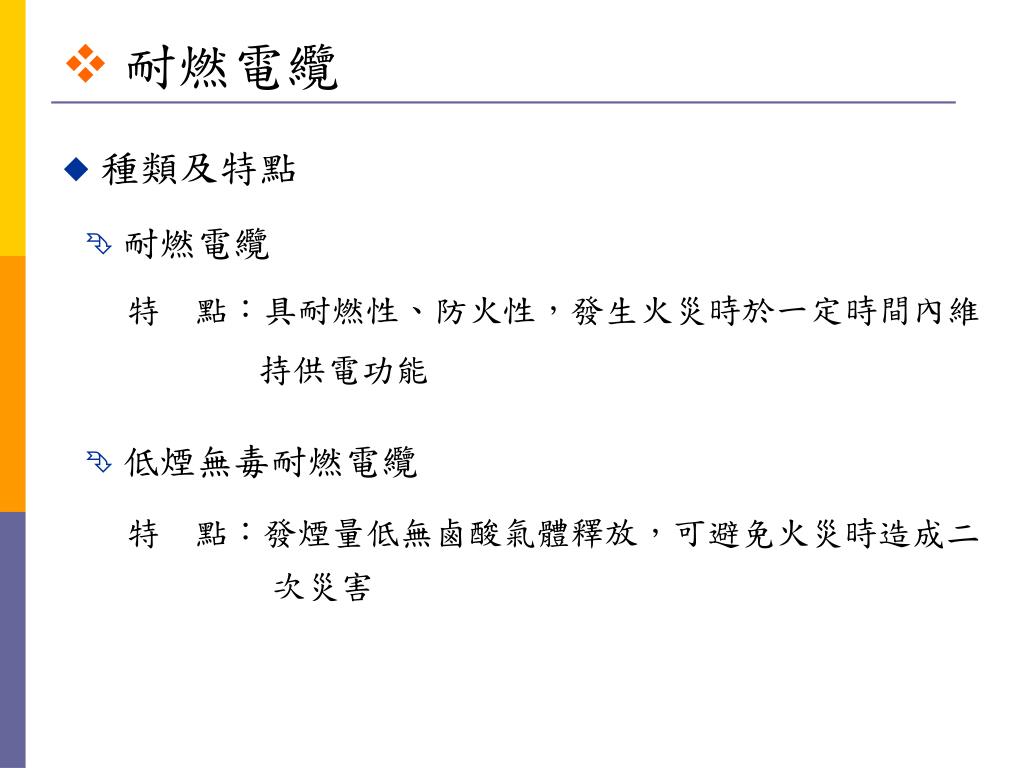

  3. 耐燃電纜 • 種類及特點 • 耐燃電纜 特 點︰具耐燃性、防火性，發生火災時於一定時間內維 持供電功能 • 低煙無毒耐燃電纜 特 點：發煙量低無鹵酸氣體釋放，可避免火災時造成二 次災害

  4. 耐燃電纜 • 構造及材料 導 體︰銅 耐火層︰特殊耐燃材料 絕緣層︰PVC、PE、 XLPE 被覆層︰PVC、 PE、 LSNH

  5. 耐燃電纜 • 試驗方法 消防署所頒佈“耐燃電纜認可基準規範”試驗溫度 950℃±40℃、90分鐘，並於熄火後繼續施加電壓，停止 燃燒後靜置15分鐘3A熔線不得有熔斷之情形。 絕緣電阻

  6. 耐燃電纜 耐電壓

  7. 無鉛電線 • 無鉛之定義 鉛含量符合RoHS指令要求，一般電線之鉛(Pb)含 量高達10000ppm左右 • 特性 優於一般電線，但屬無鉛之產品，同時符合CNS 規範及RoHS要求 • 優勢 • 價格與一般電線相當 • 符合 RoHS限用含量之要求

  8. 無鉛電線 • 適用規範 • CNS 679 • 符合RoHS危害物質指令要求 • 適用場合 • 室內配線 • 電氣設備之電路配線

  9. 無鉛電線 RoHS危害物質指令 RestrictionofHazardousSubstances 歐盟限用有害物質指令(RoHS)之要求

  10. 無鉛電線 PVC 電線原料與無鉛原料送塑膠中心檢測之實測值

  11. 無鉛電線 各規格之物理特性及電氣性(一) 依據規範:CNS 679

  12. 無鉛電線 各規格之物理特性及電氣性(二) 依據規範:CNS 679

  13. 無鉛電線 各規格之物理特性及電氣性(三) 依據規範:CNS 679

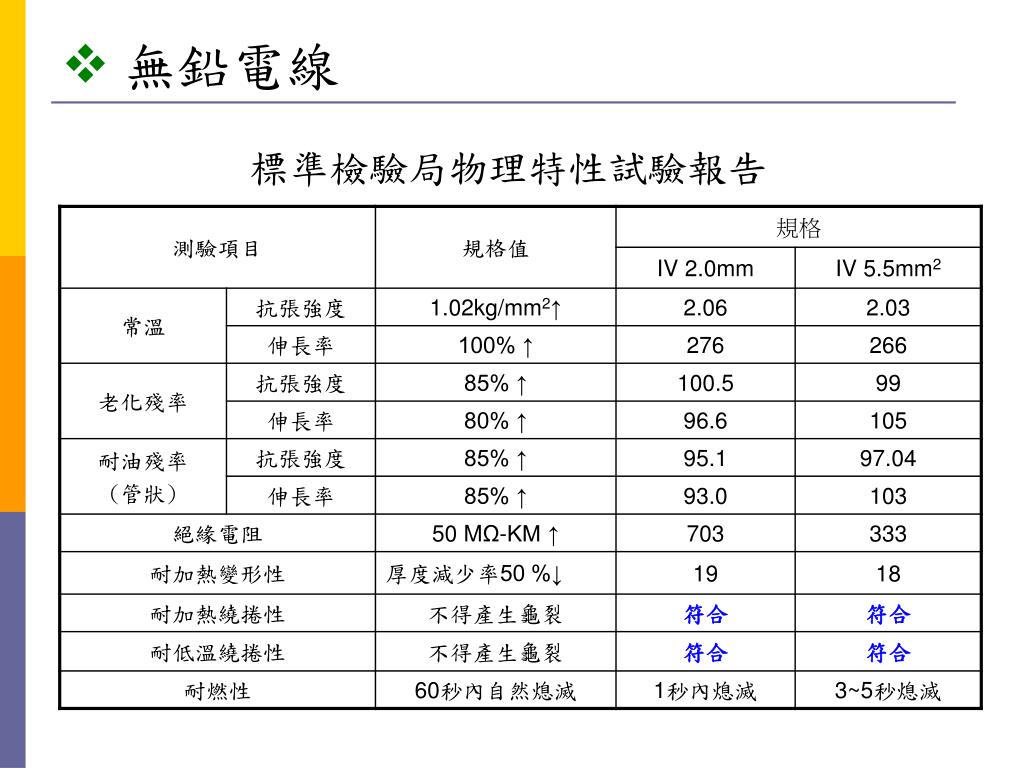

  14. 無鉛電線 標準檢驗局物理特性試驗報告

  15. 經濟部標準檢驗局檢測報告 無鉛PVC成品

  16. 經濟部標準檢驗局檢測報告 無鉛PVC成品

  17. 經濟部標準檢驗局檢測報告 無鉛PVC成品

  18. 無鉛電線 無鉛電線印字內容：增印LFLF：Lead Free 2591 R41004 LF 600V IV 2.0mm宏泰電工 西元年份

  19. 無鉛電線 無鉛電線標籤內容：增印LF LF

  20. 新世代環保電線 • 新世代環保電線，電 氣、物理特性符合 CNS 679(600V屋內 用電線規範)及財團法 人消防安全中心基金 會耐燃電纜認可基準 之低煙無鹵材料要求

  21. 預制分支電纜 (Prefabricated Branched Cables) 預制分支電纜是將主幹電纜與預定連接之分支電纜 配合建築物內之相關位置、尺寸及路徑，預先在工廠內 將其連接成一完整的電纜套組，適用於高層建築的垂直 供電，也可水平敷設 預制分支電纜之分支接頭是以PVC混合物射出模塑， 使電纜之PVC被覆與射出模塑之PVC結合成一體，使之氣 密且防水 主幹電纜頂端以防水混合物及PVC帽處理，再以熱 收縮套管加強，並以托架、索栓等固定供永久使用

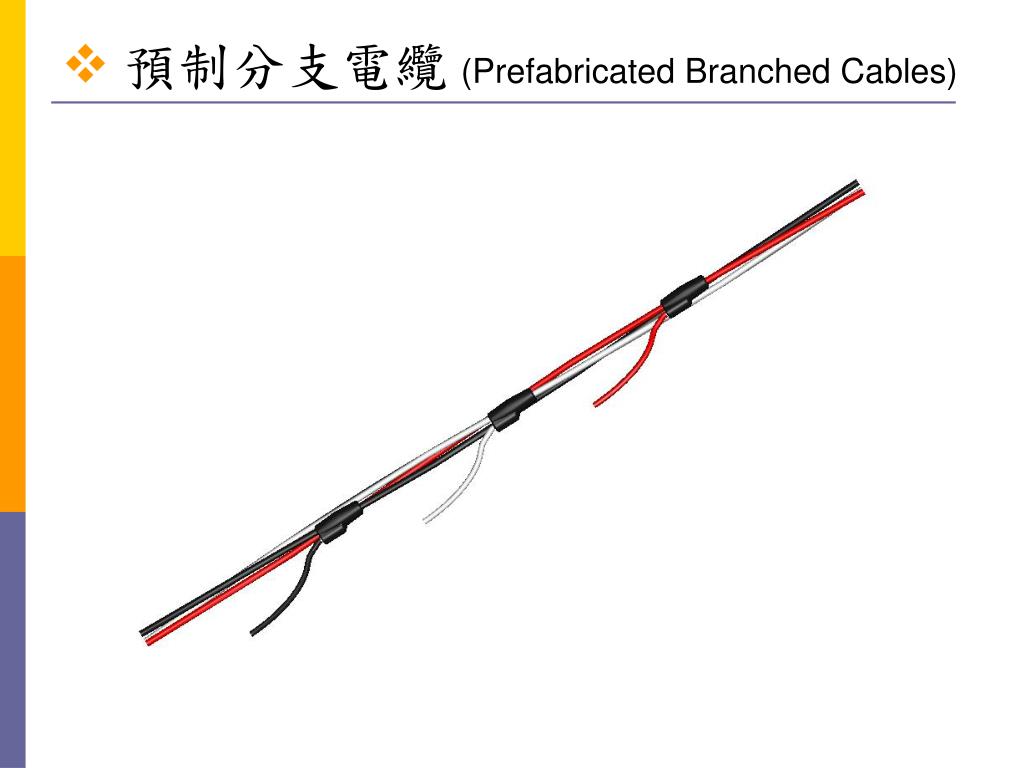

  22. 預制分支電纜 (Prefabricated Branched Cables)

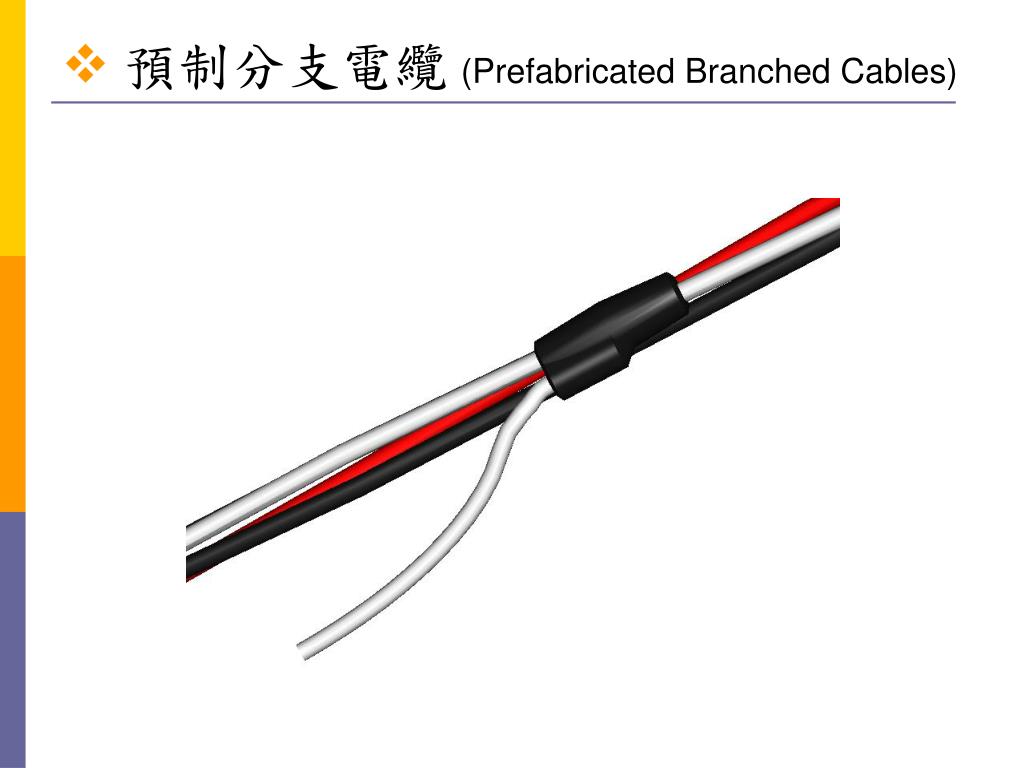

  23. 預制分支電纜 (Prefabricated Branched Cables)

  24. 預制分支電纜 (Prefabricated Branched Cables) 一、預制分支電纜標準規格: 橫擔及吊勾 CV-Q (四芯) CV (單芯) CV-D (二芯) CV-T (三芯) 注塑分支接頭 二、預制分支電纜之優點: 配電箱 電源箱 固定夾

  25. 345kV交連PE電纜 導體：壓縮圓形及分割銅導體 三層擠出設備： CCV LINE 三層材料： DOW

  26. 345kV交連PE電纜 目前台灣輸配電系統，由345kV→161kV→25kV→600V以下，各階段之變電所 轉換電壓輸送電力 。 結構圖 導體 半導電性帶 內半導電層 絕緣體 絕緣遮蔽層 半導電性止水帶 鍍錫銅線 半導電性繃紮帶 積層金屬遮水層 PVC被覆體
