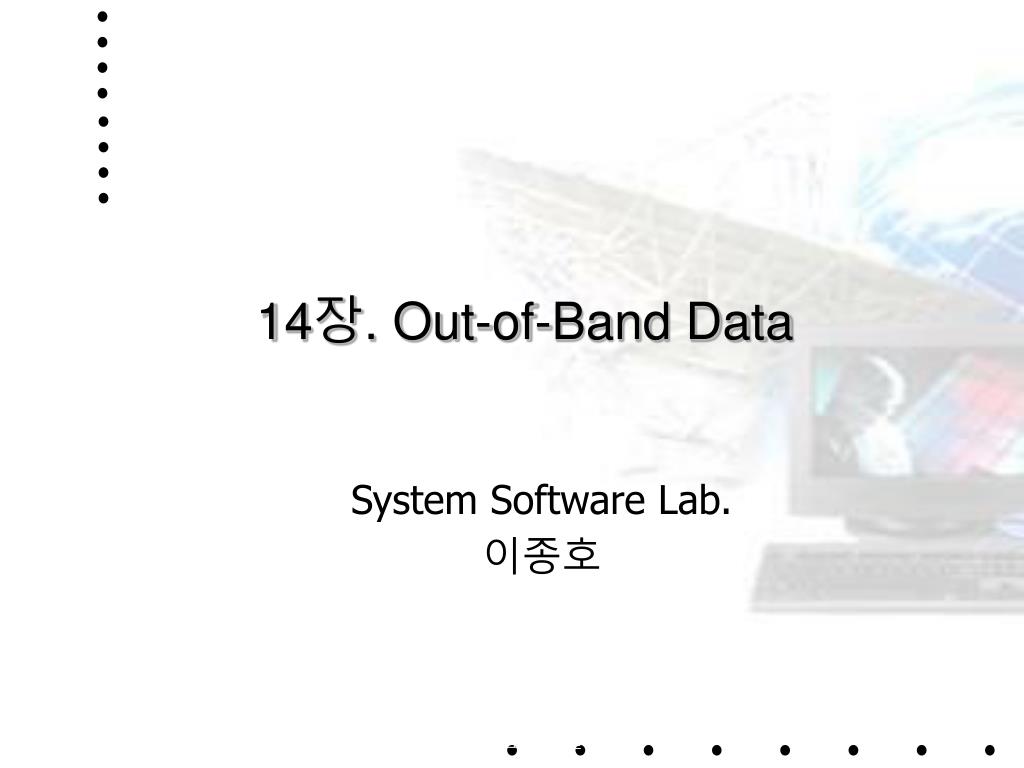

14장. Out-of-Band Data

System Software Lab.

이종호

한남대학교 컴퓨터공학과 컴퓨터 네트워크 실험실


14 out of band data

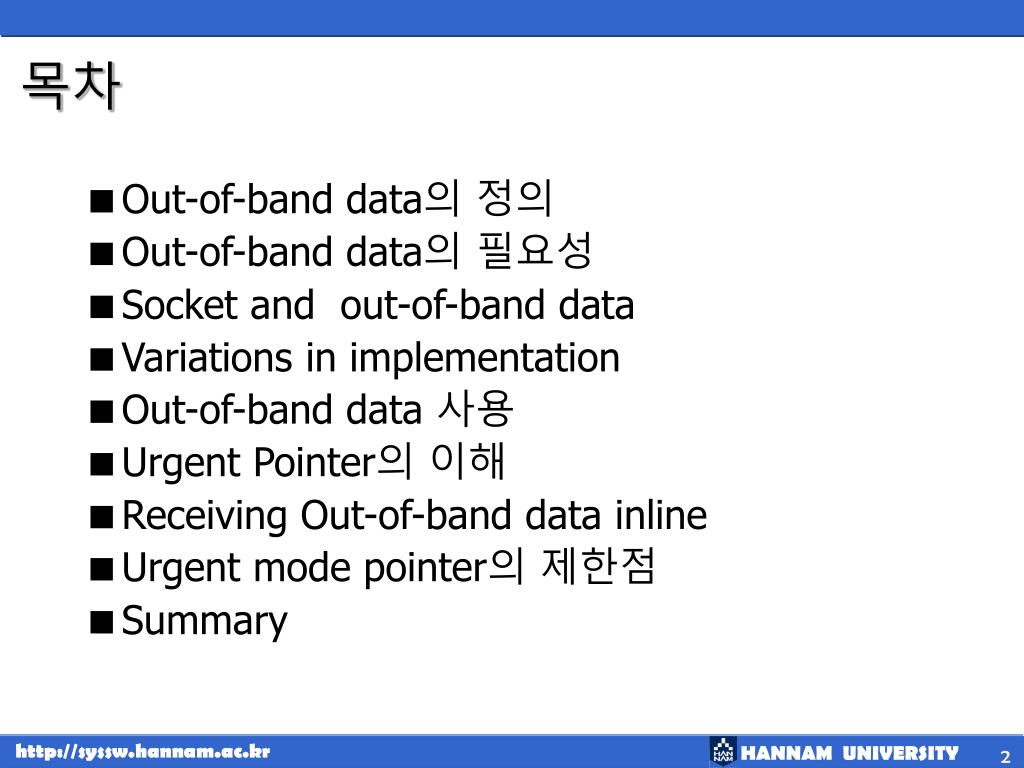

목차

  • Out-of-band data의 정의

  • Out-of-band data의 필요성

  • Socket and out-of-band data

  • Variations in implementation

  • Out-of-band data 사용

  • Urgent Pointer의 이해

  • Receiving Out-of-band data inline

  • Urgent mode pointer의 제한점

  • Summary


Out of band

8

7

6

5

4

3

2

U

Out-of-band data

1

Out-of-band 데이터의 정의

  • 정의

    • 대역밖의 데이터

    • 긴급한 데이터로서 일정한 순서를 가지지 않고 순차화 된 데이터보다 더 먼저 처리 되어야 할 필요가 있는 데이터를 일컫는다.

      즉, TCP/IP 통신상에서 긴급한 데이터


Out of band data

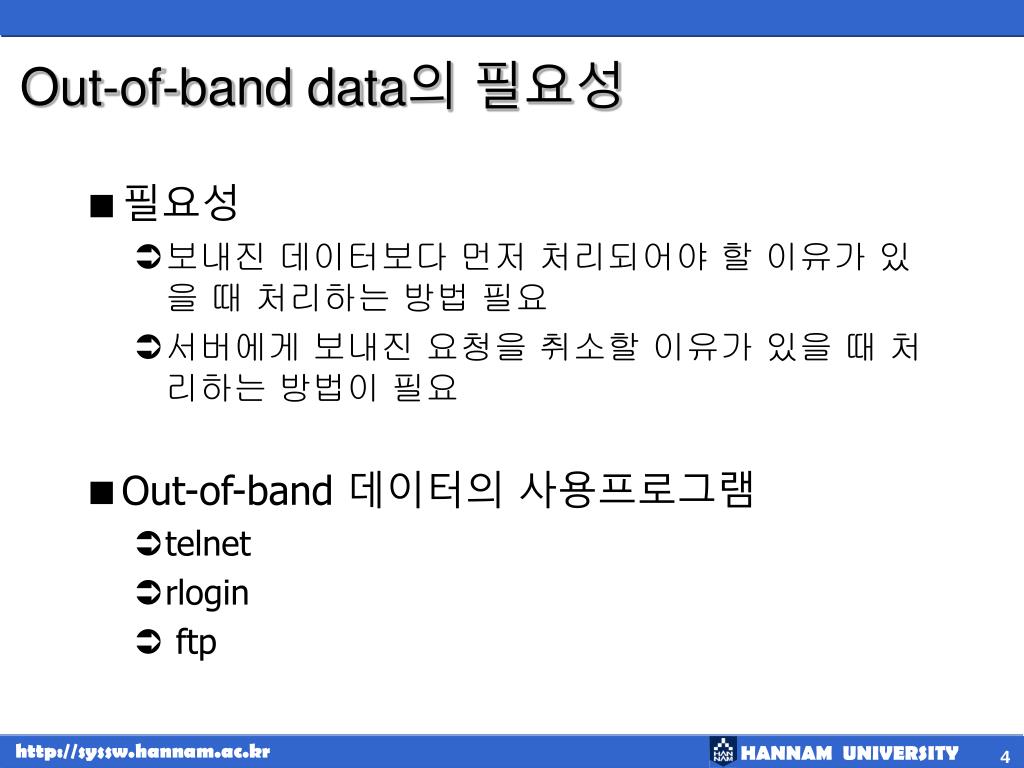

Out-of-band data의 필요성

  • 필요성

    • 보내진 데이터보다 먼저 처리되어야 할 이유가 있을 때 처리하는 방법 필요

    • 서버에게 보내진 요청을 취소할 이유가 있을 때 처리하는 방법이 필요

  • Out-of-band 데이터의 사용프로그램

    • telnet

    • rlogin

    • ftp


Socket out of band data

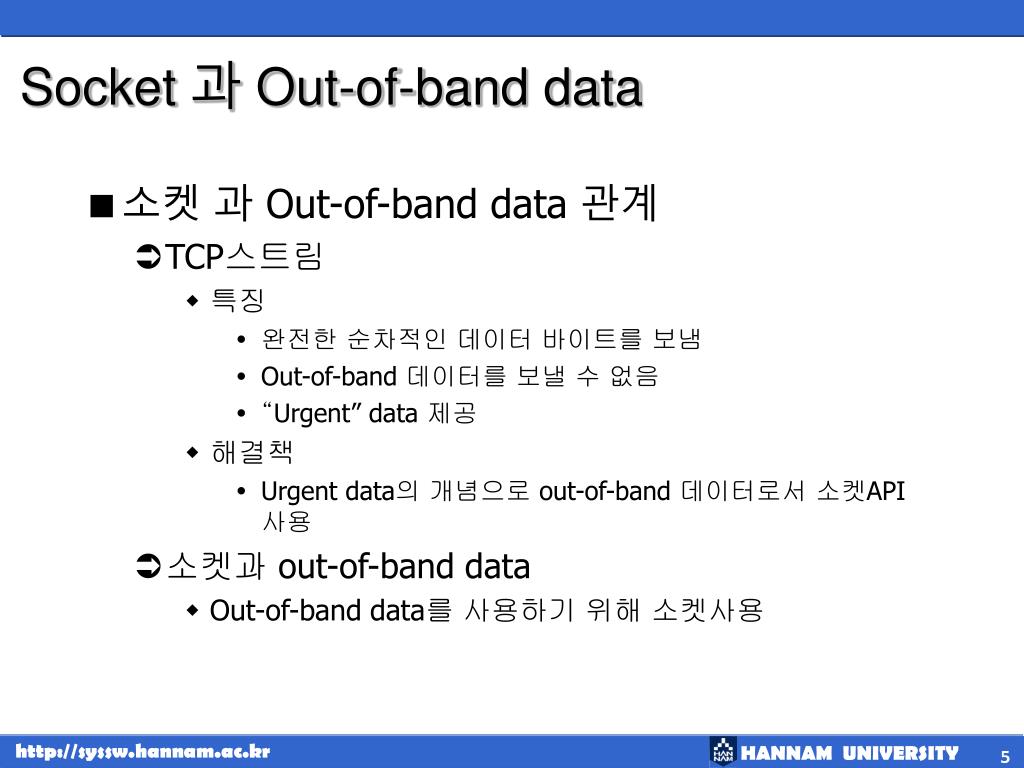

Socket 과 Out-of-band data

  • 소켓 과 Out-of-band data 관계

    • TCP스트림

      • 특징

        • 완전한 순차적인 데이터 바이트를 보냄

        • Out-of-band 데이터를 보낼 수 없음

        • “Urgent” data 제공

      • 해결책

        • Urgent data의 개념으로 out-of-band 데이터로서 소켓API 사용

    • 소켓과 out-of-band data

      • Out-of-band data를 사용하기 위해 소켓사용


Variations in implementation

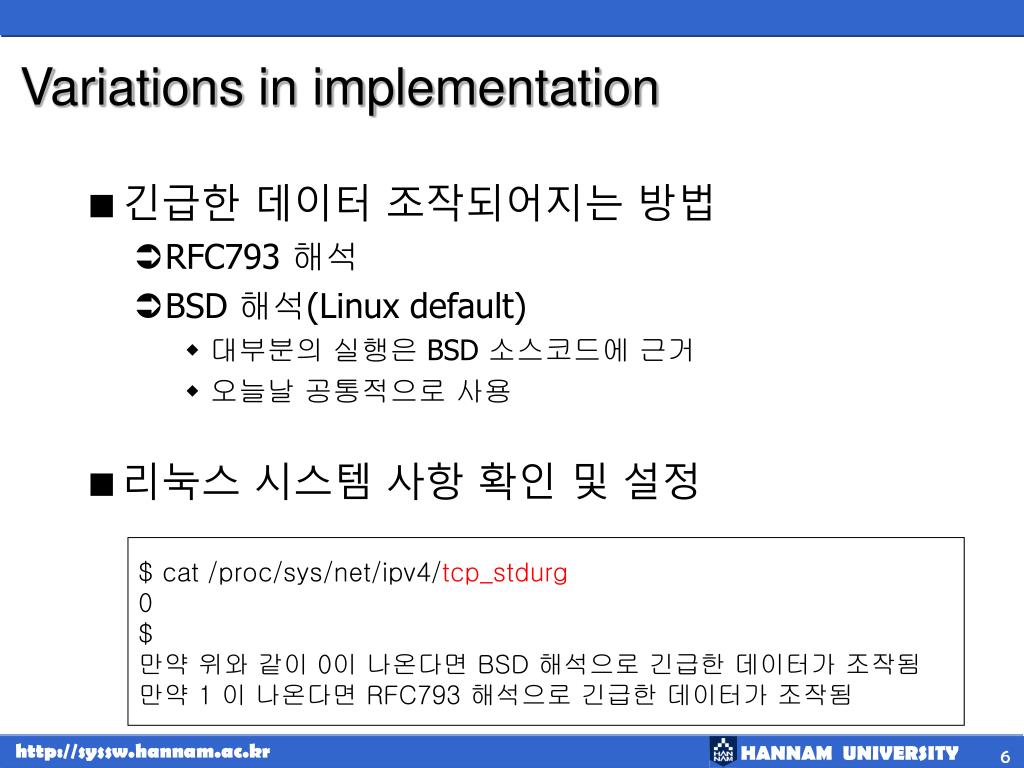

Variations in implementation

  • 긴급한 데이터 조작되어지는 방법

    • RFC793 해석

    • BSD 해석(Linux default)

      • 대부분의 실행은 BSD 소스코드에 근거

      • 오늘날 공통적으로 사용

  • 리눅스 시스템 사항 확인 및 설정

$ cat /proc/sys/net/ipv4/tcp_stdurg

0

$

만약 위와 같이 0이 나온다면 BSD 해석으로 긴급한 데이터가 조작됨

만약 1 이 나온다면 RFC793 해석으로 긴급한 데이터가 조작됨


Out of band data 1

Out-of-band data 사용(1)

  • writing out-of-band data

    • 송신하기 위한 함수

      • Send()함수

    • send()함수 이해

#include<sys/types.h>

#include<sys/socket.h>

Int send(int s, const void *msg, int len, unsigned int flags);

※해석

s : 데이터를 전송할 소켓번호

msg : 전송할 데이터가 저장된 버퍼

len : 버퍼의 크기

flags : 데이터가 보내어지는 방법에 영향

value: ① 0 : write()함수와 같은 역할

②MSG_OOB : out-of-band data를 보냄.

③MSG_DONTROUTE : 프로토콜의 라우팅 조건을 전혀 무시하고 메시지가 보내어짐.

(가장 빠른 경로가 아니라 가장 직선적인 경로를 통해 보내지는 것 의미)

반환값 : 정상적 처리 : 전송된 테이터 크기를 바이트단위로 리턴

error : -1값을 리턴


Out of band data 2

Out-of-band data 사용(2)

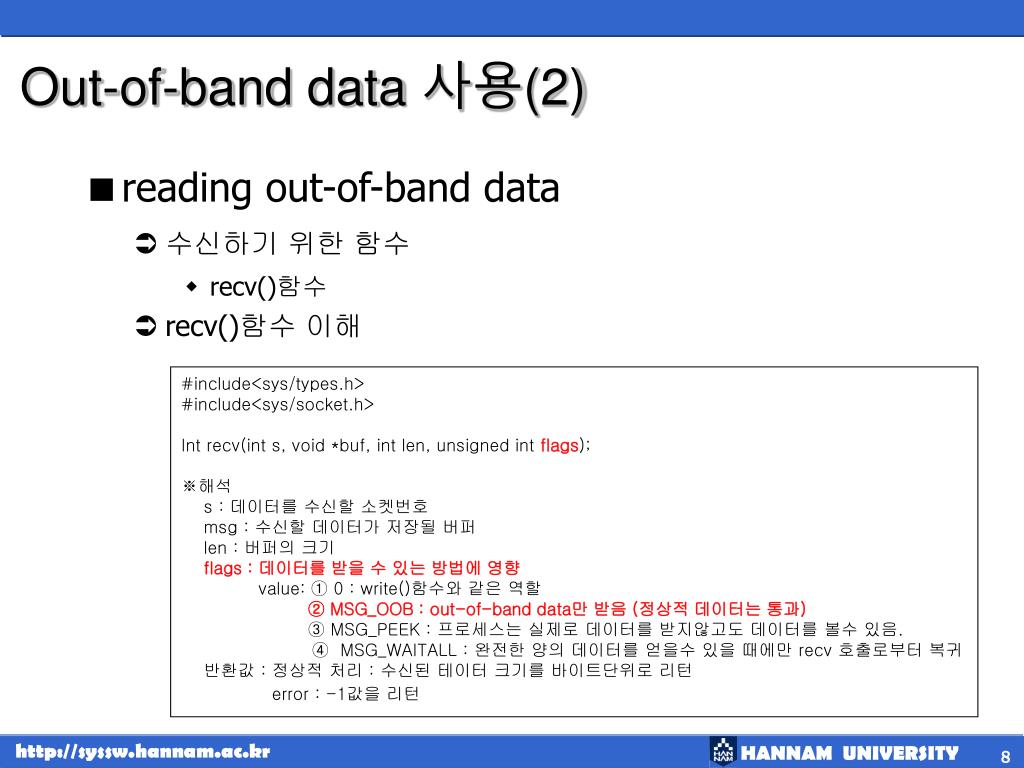

  • reading out-of-band data

    • 수신하기 위한 함수

      • recv()함수

    • recv()함수 이해

#include<sys/types.h>

#include<sys/socket.h>

Int recv(int s, void *buf, int len, unsigned intflags);

※해석

s : 데이터를 수신할 소켓번호

msg : 수신할 데이터가 저장될 버퍼

len : 버퍼의 크기

flags : 데이터를 받을 수 있는 방법에 영향

value: ① 0 : write()함수와 같은 역할

② MSG_OOB : out-of-band data만 받음 (정상적 데이터는 통과)

③ MSG_PEEK : 프로세스는 실제로 데이터를 받지않고도 데이터를 볼수 있음.

④ MSG_WAITALL : 완전한 양의 데이터를 얻을수 있을 때에만 recv 호출로부터 복귀

반환값 : 정상적 처리 : 수신된 테이터 크기를 바이트단위로 리턴

error : -1값을 리턴


Out of band data 3

Out-of-band data 사용(3)

  • Out-of-band data 수신방법

    • Out-of-band data 개별적 수신

    • In-band data 와 혼합적으로 수신


Out of band data 4

Out-of-band data 사용(4)

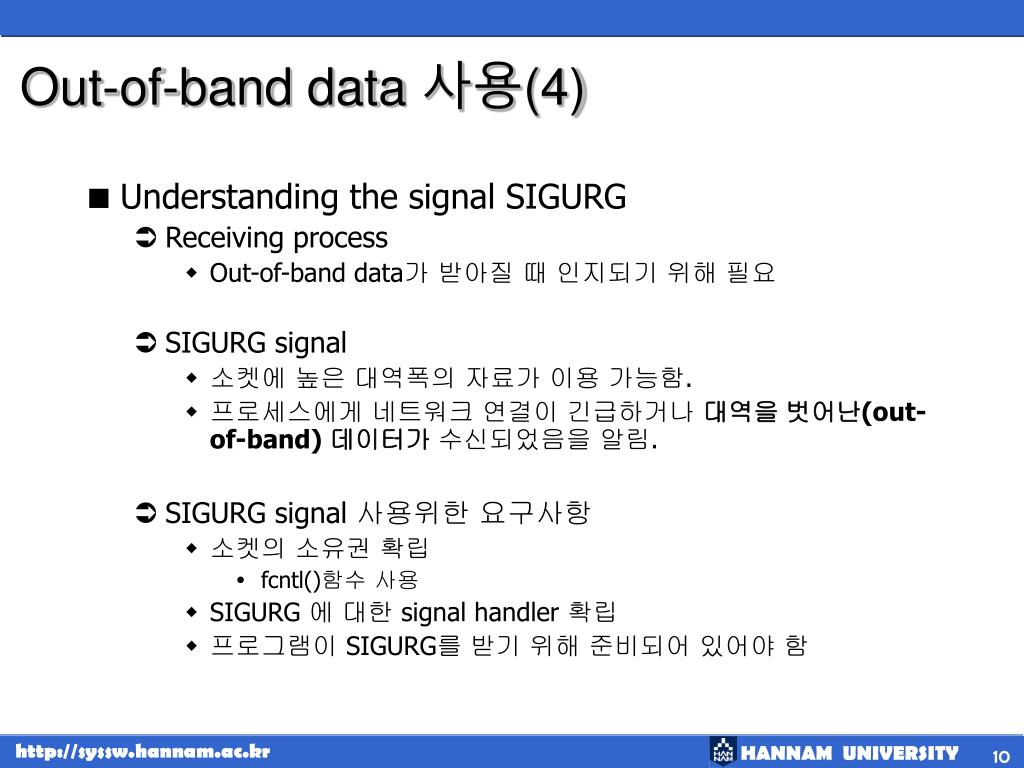

  • Understanding the signal SIGURG

    • Receiving process

      • Out-of-band data가 받아질 때 인지되기 위해 필요

    • SIGURG signal

      • 소켓에 높은 대역폭의 자료가 이용 가능함.

      • 프로세스에게 네트워크 연결이 긴급하거나 대역을 벗어난(out-of-band) 데이터가 수신되었음을 알림.

    • SIGURG signal 사용위한 요구사항

      • 소켓의 소유권 확립

        • fcntl()함수 사용

      • SIGURG 에 대한 signal handler 확립

      • 프로그램이 SIGURG를 받기 위해 준비되어 있어야 함


Out of band data 5

Out-of-band data 사용(5)

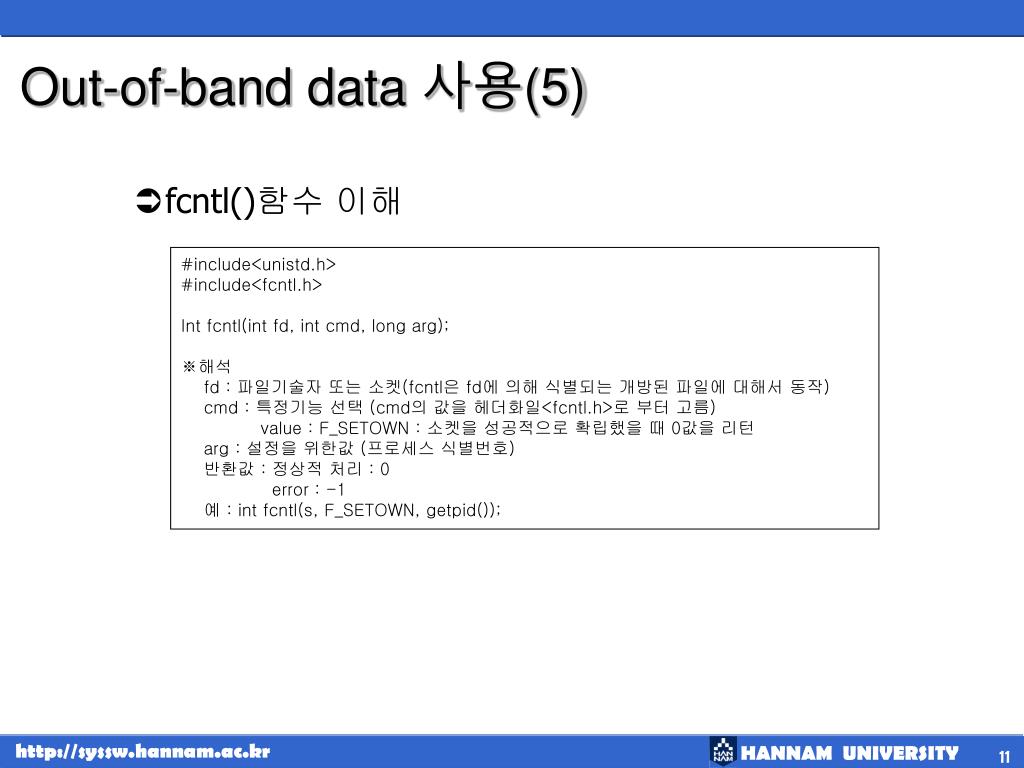

  • fcntl()함수 이해

#include<unistd.h>

#include<fcntl.h>

Int fcntl(int fd, int cmd, long arg);

※해석

fd : 파일기술자 또는 소켓(fcntl은 fd에 의해 식별되는 개방된 파일에 대해서 동작)

cmd : 특정기능 선택 (cmd의 값을 헤더화일<fcntl.h>로 부터 고름)

value : F_SETOWN : 소켓을 성공적으로 확립했을 때 0값을 리턴

arg : 설정을 위한값 (프로세스 식별번호)

반환값 : 정상적 처리 : 0

error : -1

예 : int fcntl(s, F_SETOWN, getpid());


Out of band data 6

Out-of-band data 사용(6)

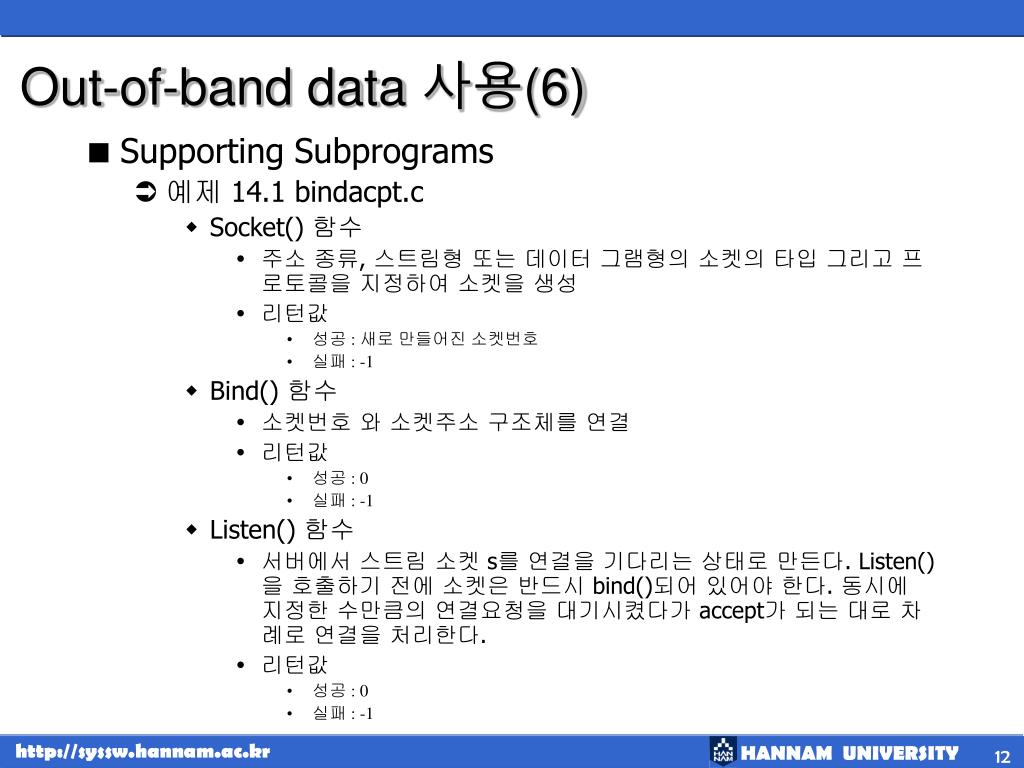

  • Supporting Subprograms

    • 예제 14.1 bindacpt.c

      • Socket() 함수

        • 주소 종류, 스트림형 또는 데이터 그램형의 소켓의 타입 그리고 프로토콜을 지정하여 소켓을 생성

        • 리턴값

          • 성공 : 새로 만들어진 소켓번호

          • 실패 : -1

      • Bind() 함수

        • 소켓번호 와 소켓주소 구조체를 연결

        • 리턴값

          • 성공 : 0

          • 실패 : -1

      • Listen() 함수

        • 서버에서 스트림 소켓 s를 연결을 기다리는 상태로 만든다. Listen()을 호출하기 전에 소켓은 반드시 bind()되어 있어야 한다. 동시에 지정한 수만큼의 연결요청을 대기시켰다가 accept가 되는 대로 차례로 연결을 처리한다.

        • 리턴값

          • 성공 : 0

          • 실패 : -1


Out of band data 7

Out-of-band data 사용(7)

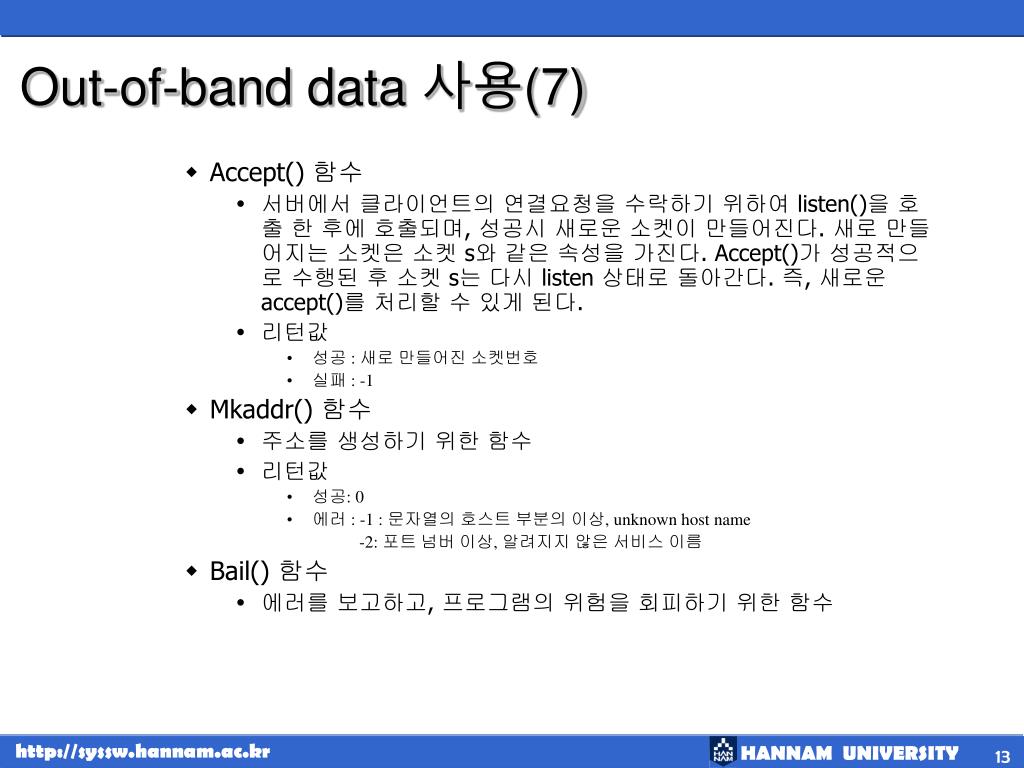

  • Accept() 함수

    • 서버에서 클라이언트의 연결요청을 수락하기 위하여 listen()을 호출 한 후에 호출되며, 성공시 새로운 소켓이 만들어진다. 새로 만들어지는 소켓은 소켓 s와 같은 속성을 가진다. Accept()가 성공적으로 수행된 후 소켓 s는 다시 listen 상태로 돌아간다. 즉, 새로운 accept()를 처리할 수 있게 된다.

    • 리턴값

      • 성공 : 새로 만들어진 소켓번호

      • 실패 : -1

  • Mkaddr() 함수

    • 주소를 생성하기 위한 함수

    • 리턴값

      • 성공: 0

      • 에러 : -1 : 문자열의 호스트 부분의 이상, unknown host name

        -2: 포트 넘버 이상, 알려지지 않은 서비스 이름

  • Bail() 함수

    • 에러를 보고하고, 프로그램의 위험을 회피하기 위한 함수


Out of band data 8

Out-of-band data 사용(8)

  • Bindaccept() 함수

    • 소켓을 생성하고 주소를 결합하기 위한 함수

    • create, bind, listen, accept 모두 조작

  • Connect() 함수

    • 소켓을 생성하고 원격서버에 연결하기 위한 함수로 스트림(TCP)으로 개설된 소켓번호를 상대방 호스트와 연결되도록 시도

    • 리턴값

      • 성공 : 0

      • 실패 : -1


Out of band data 9

함수선언/초기화

데이터 수신

소켓생성 /

서버주소연결

Z값

z=-1

z=0

other

소유권 확립

에러

break

수신 데이터 출력

SIGURG

신호감지

소켓 종료

Out-of-band data 사용(9)

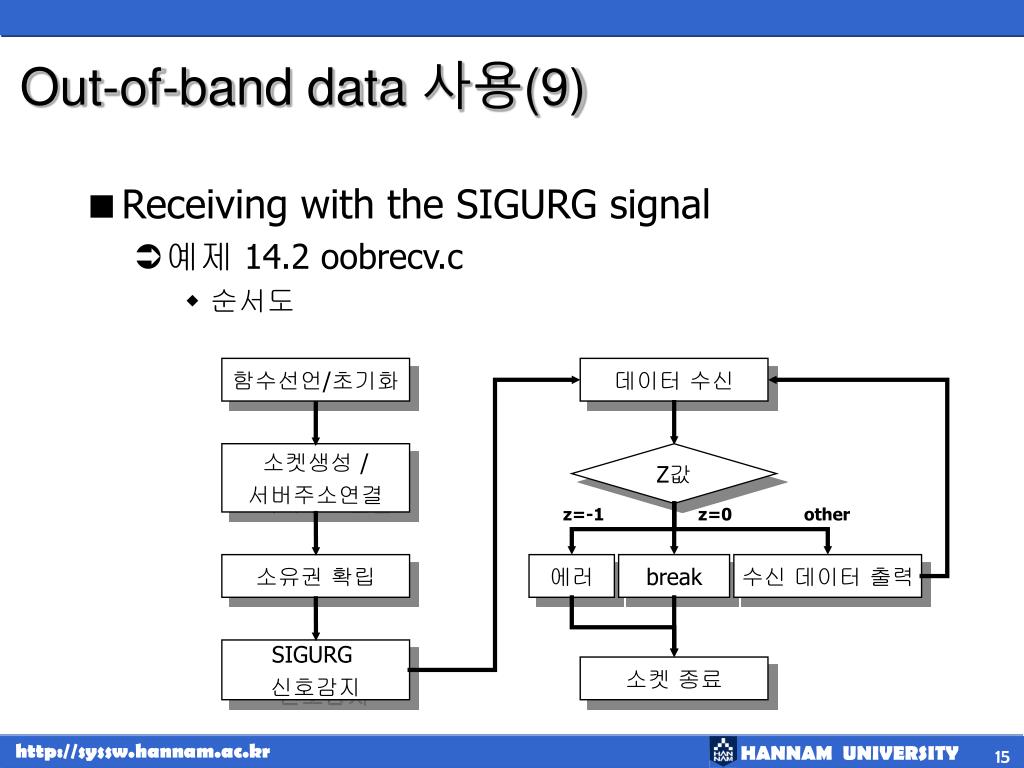

  • Receiving with the SIGURG signal

    • 예제 14.2 oobrecv.c

      • 순서도


Out of band data 10

Out-of-band data 사용(10)

  • 소스분석

    • 함수 선언 (line 15-37)

      • extern void bail(char *on_what); //에러발생시 에러보고 (line 15)

      • extern int bindAccept(char *addr); //소켓을 생성하고 주소를 결합 (line 16)

      • static int s=-1; //소켓 (line 18)

      • static void sigurg(int signo); //SIGURG signal handler (line 23-37)

    • 초기화 (line 41-42)

      • int z; //상태를 나타내기 위한 변수 (line 41)

      • char buf[256]; //수신데이터를 위한 버퍼 (line 42)

int n;

char buf[256];

n=recv(s,buf,sizeof buf,MSG_OOB);

if(n<0)

bail(“recv(2)”);

Buf[n]=0;

Printf(“URG ‘%s’ (%d)\n”, buf, n);

Signal(SIGURG, sigurg);


Out of band data 11

Out-of-band data 사용(11)

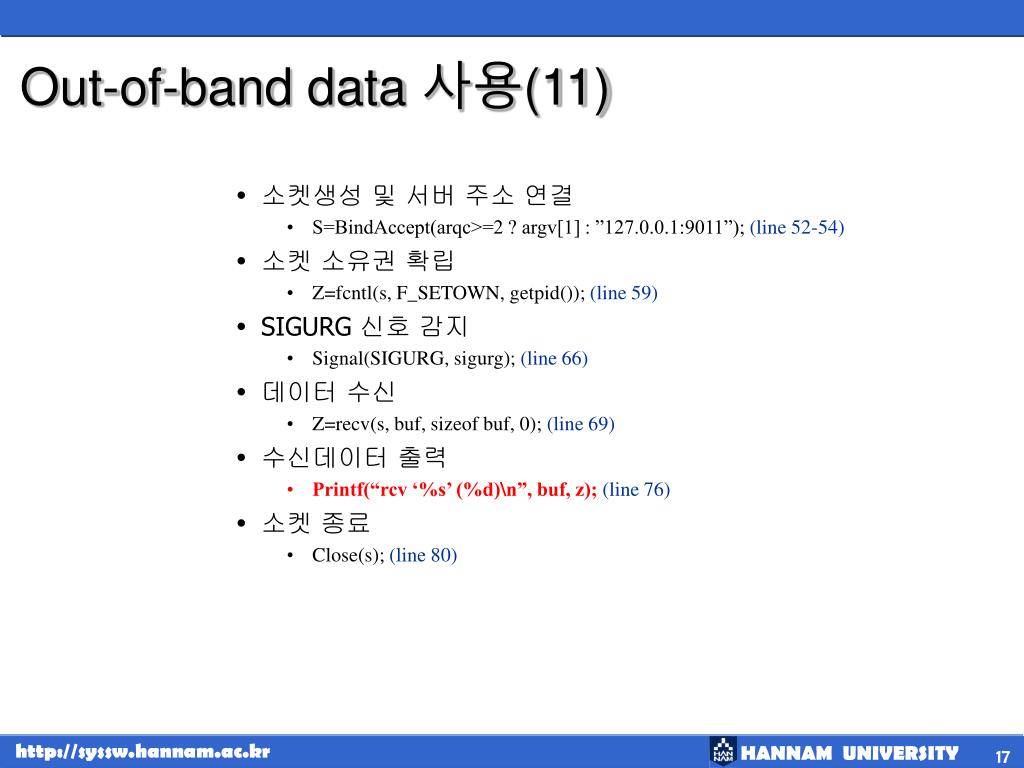

  • 소켓생성 및 서버 주소 연결

    • S=BindAccept(arqc>=2 ? argv[1] : ”127.0.0.1:9011”); (line 52-54)

  • 소켓 소유권 확립

    • Z=fcntl(s, F_SETOWN, getpid()); (line 59)

  • SIGURG 신호 감지

    • Signal(SIGURG, sigurg); (line 66)

  • 데이터 수신

    • Z=recv(s, buf, sizeof buf, 0); (line 69)

  • 수신데이터 출력

    • Printf(“rcv ‘%s’ (%d)\n”, buf, z);(line 76)

  • 소켓 종료

    • Close(s); (line 80)


Out of band data 12

Out-of-band data 사용(12)

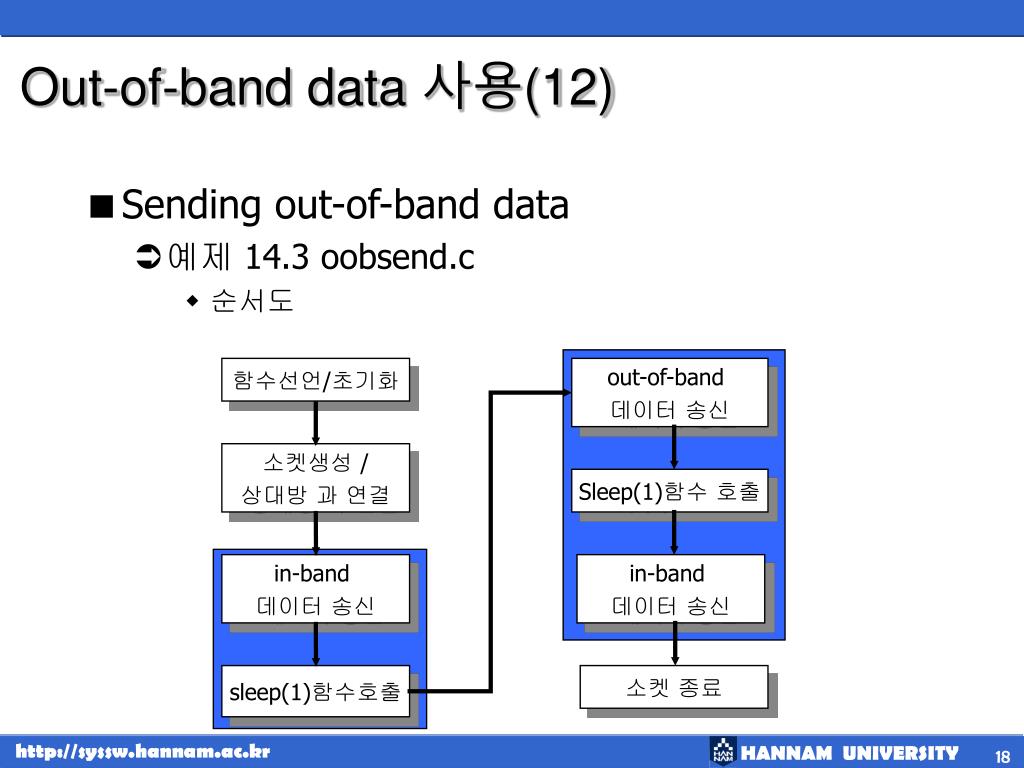

  • Sending out-of-band data

    • 예제 14.3 oobsend.c

      • 순서도

함수선언/초기화

out-of-band

데이터 송신

소켓생성 /

상대방 과 연결

Sleep(1)함수 호출

in-band

데이터 송신

in-band

데이터 송신

sleep(1)함수호출

소켓 종료


Out of band data 13

Out-of-band data 사용(13)

  • 소스분석

    • 함수 선언

      • extern void bail(char *on_what); //에러발생시 에러보고 (line 13)

      • extern int Connect(char *addr); //소켓을 생성하고 원격서버에 연결 (line 14)

      • Static void iband(ints, char *str) //in-band 데이터 송신 (line 19-28)

      • Static void oband(int s, char*str) //out-of-band 데이터 송신 (line 33-42)

int z;

Z=send(s,str,strlen(str),0);

If(z==-1)

bail(“send(2)”);

Printf(“ib : ‘%s’ (%d)\n”,str, z);

int z;

Z=send(s,str,strlen(str),MSG_OOB);

If(z==-1)

bail(“send(2)”);

Printf(“OOB : ‘%s’ (%d)\n”,str, z);


Out of band data 14

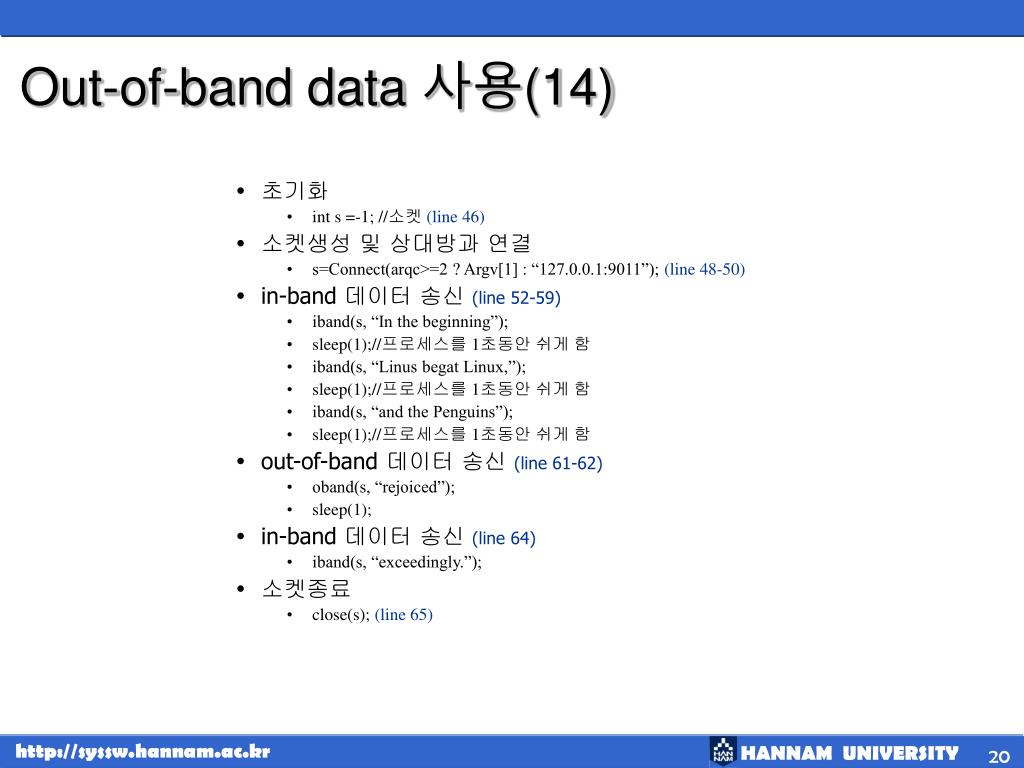

Out-of-band data 사용(14)

  • 초기화

    • int s =-1; //소켓 (line 46)

  • 소켓생성 및 상대방과 연결

    • s=Connect(arqc>=2 ? Argv[1] : “127.0.0.1:9011”); (line 48-50)

  • in-band 데이터 송신 (line 52-59)

    • iband(s, “In the beginning”);

    • sleep(1);//프로세스를 1초동안 쉬게 함

    • iband(s, “Linus begat Linux,”);

    • sleep(1);//프로세스를 1초동안 쉬게 함

    • iband(s, “and the Penguins”);

    • sleep(1);//프로세스를 1초동안 쉬게 함

  • out-of-band 데이터 송신 (line 61-62)

    • oband(s, “rejoiced”);

    • sleep(1);

  • in-band 데이터 송신 (line 64)

    • iband(s, “exceedingly.”);

  • 소켓종료

    • close(s); (line 65)


Out of band data 15

Out-of-band data 사용(15)

  • oobrecv and oobsend programs 실행

    • 실행

$ ./oobrecv (default : local loopback address “127.0.0.1:9011”)

$ ./oobsend


Out of band data 16

Out-of-band data 사용(16)

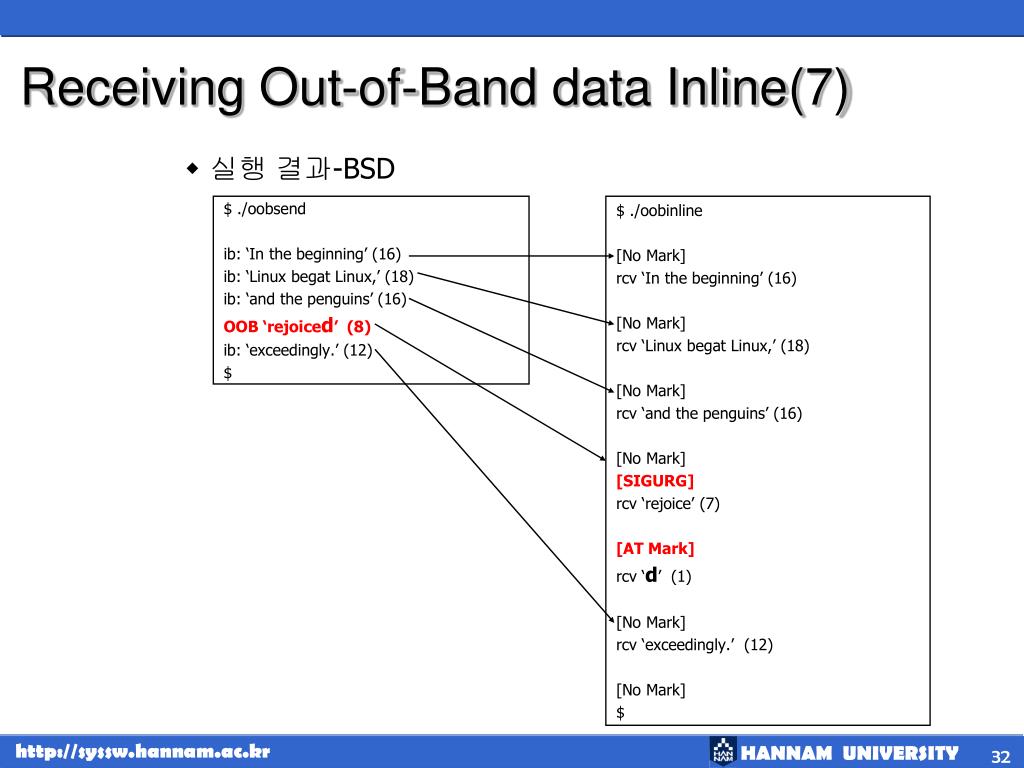

  • 결과-BSD해석

$ ./oobsend

ib: ‘In the beginning’ (16)

ib: ‘Linus begat Linux,’ (18)

ib: ‘and the penguins’ (16)

OOB ‘rejoiced’ (8)

ib: ‘exceedingly.’ (12)

$ ./oobrecv

rcv ‘In the beginning’ (16)

rcv ‘Linus begat Linux,’ (18)

rcv ‘and the penguins’ (16)

URG ‘d’(1)

rcv ‘rejoice’ (7)

rcv ‘exceedingly.’ (12)


Understanding the urgent pointer 1

send (s, “rejoiced”, 8, MSG_00B)

r

e

j

o

i

c

e

d

Offset=0

RFC793

Urgent pointer

(offset=7)

BSD(Linux)

Urgent pointer

(offset=8)

Tcp_stdurg=1

Tcp_stdurg=0

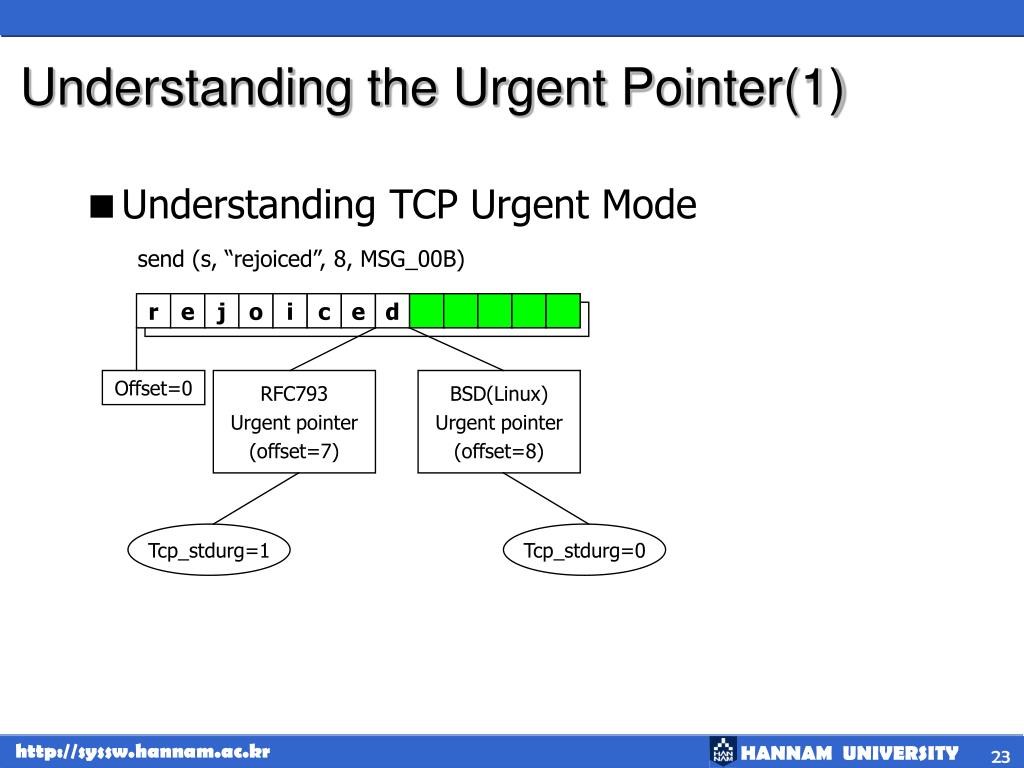

Understanding the Urgent Pointer(1)

  • Understanding TCP Urgent Mode


Understanding the urgent pointer 2

URG=1

Urgent

Pointer=8

r

e

j

o

i

c

e

d

TCP header

Packet Data

Offset=0

BSD(Linux)

Urgent pointer

(offset=8)

tcp_stdurg=0

Understanding the Urgent Pointer(2)


Understanding the urgent pointer 3

Understanding the Urgent Pointer(3)

  • Urgent Mode When tcp_stdurg=1

    • Urgent mode 가 종종 들어 올 때 그것에 반응하는 urgent-pointer는 읽혀지기 위해 urgent data없이 수신

    • 패킷안에 포함되어 있는 마지막 바이트에서 urgent pointer가 발생되어질 때 뒤따라오고 있는 바이트는 수신되지 않을지도 모름

    • No urgent data가 read되어질 수 있도록 errno값 EAGAIN 리턴(몇몇 유닉스장치 : EWOULDBLOCK)


Receiving out of band data inline 1

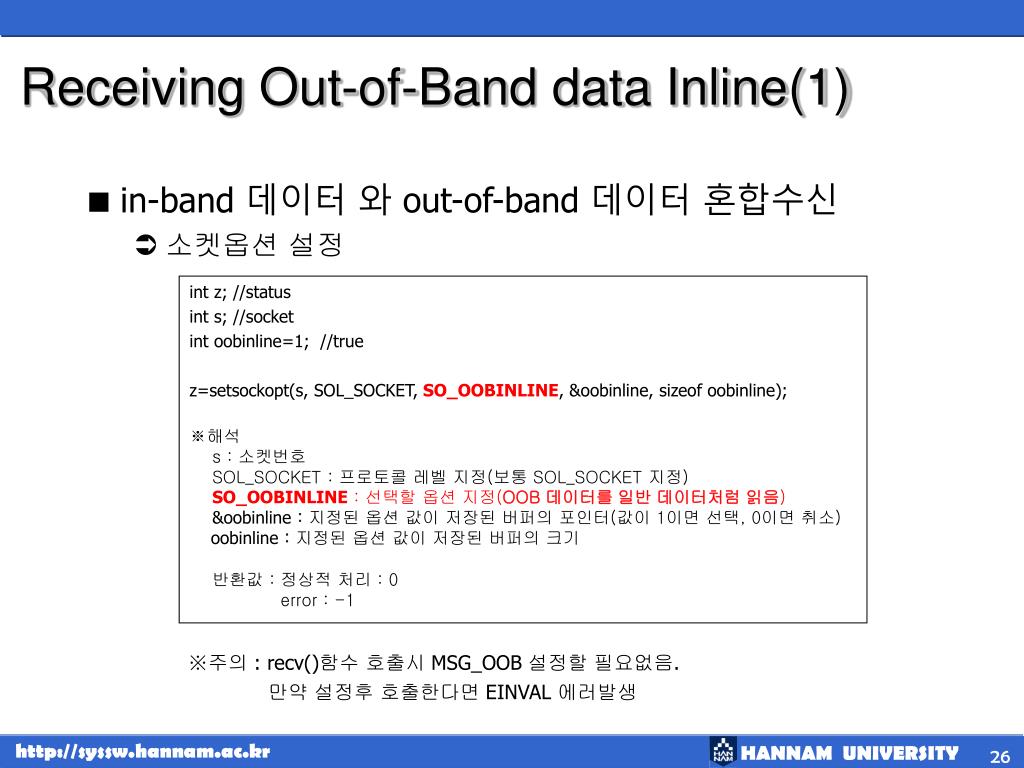

Receiving Out-of-Band data Inline(1)

  • in-band 데이터 와 out-of-band 데이터 혼합수신

    • 소켓옵션 설정

int z; //status

int s; //socket

int oobinline=1; //true

z=setsockopt(s, SOL_SOCKET, SO_OOBINLINE, &oobinline, sizeof oobinline);

※해석

s : 소켓번호

SOL_SOCKET : 프로토콜 레벨 지정(보통 SOL_SOCKET 지정)

SO_OOBINLINE : 선택할 옵션 지정(OOB 데이터를 일반 데이터처럼 읽음)

&oobinline : 지정된 옵션 값이 저장된 버퍼의 포인터(값이 1이면 선택, 0이면 취소)

oobinline : 지정된 옵션 값이 저장된 버퍼의크기

반환값 : 정상적 처리 : 0

error : -1

※주의 : recv()함수 호출시 MSG_OOB 설정할 필요없음.

만약 설정후 호출한다면 EINVAL 에러발생


Receiving out of band data inline 2

Receiving Out-of-Band data Inline(2)

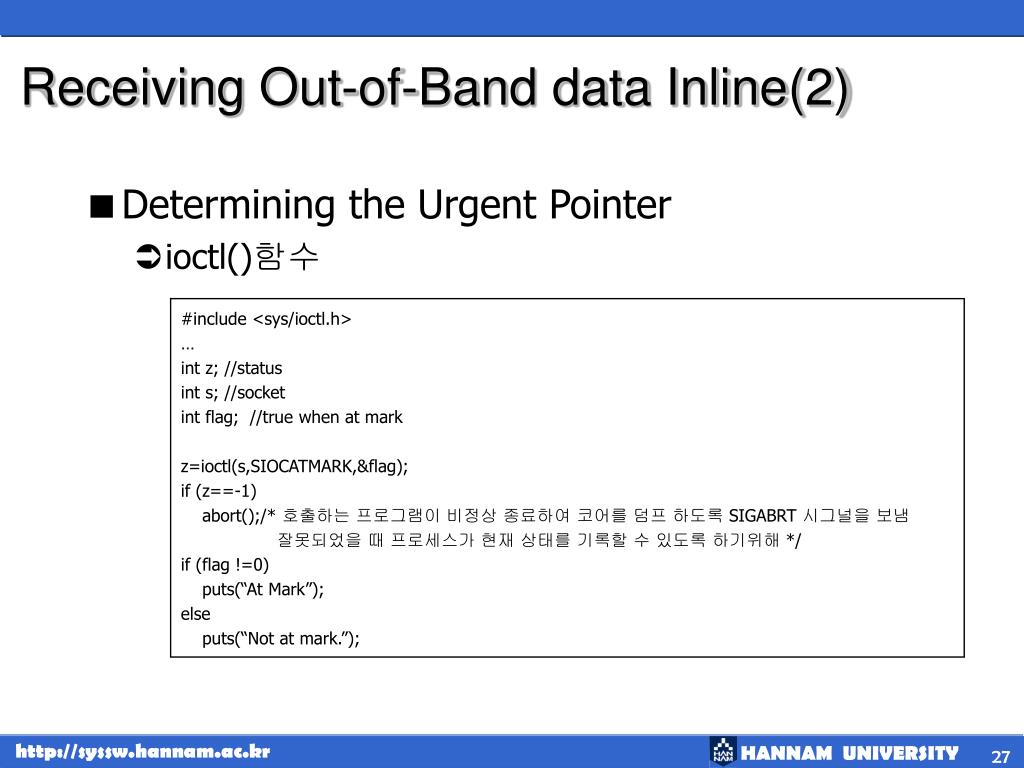

  • Determining the Urgent Pointer

    • ioctl()함수

#include <sys/ioctl.h>

int z; //status

int s; //socket

int flag; //true when at mark

z=ioctl(s,SIOCATMARK,&flag);

if (z==-1)

abort();/* 호출하는 프로그램이 비정상 종료하여 코어를 덤프 하도록 SIGABRT 시그널을 보냄

잘못되었을 때 프로세스가 현재 상태를 기록할 수 있도록 하기위해 */

if (flag !=0)

puts(“At Mark”);

else

puts(“Not at mark.”);


Receiving out of band data inline 3

소켓 옵션 설정

함수선언/초기화

소켓생성 /

서버주소 연결

Socketmark 출력

데이터 수신

소켓 소유권

확립

에러

break

수신데이터 출력

SIGURG 감지

소켓 종료

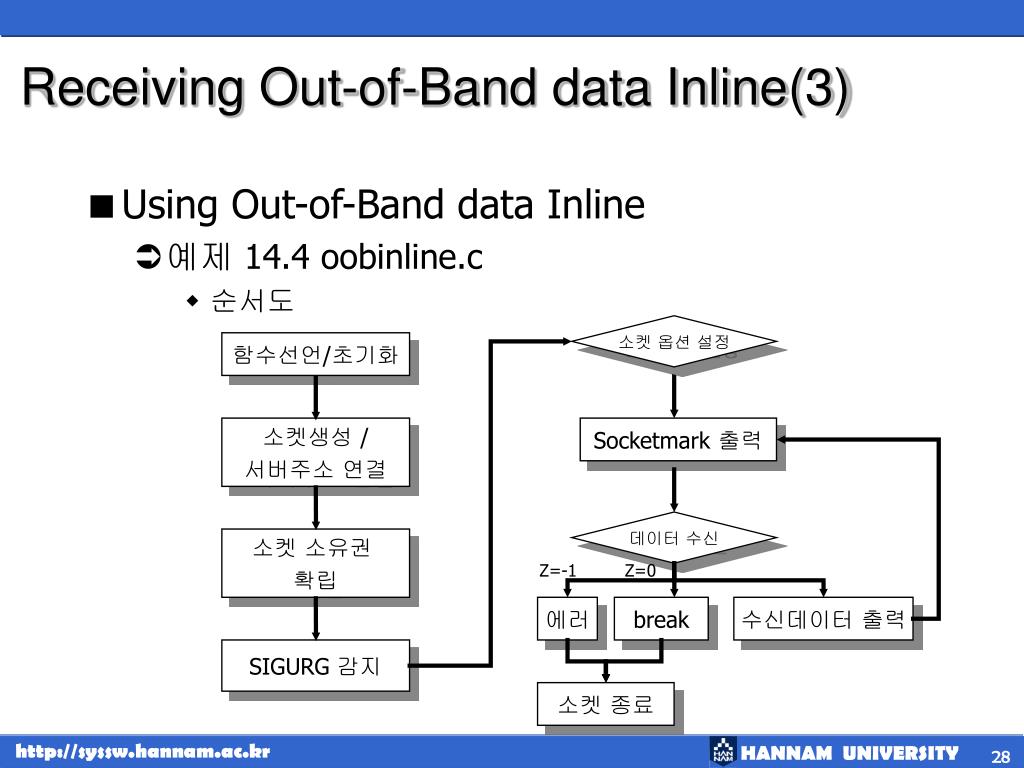

Receiving Out-of-Band data Inline(3)

  • Using Out-of-Band data Inline

    • 예제 14.4 oobinline.c

      • 순서도

Z=-1

Z=0


Receiving out of band data inline 4

Receiving Out-of-Band data Inline(4)

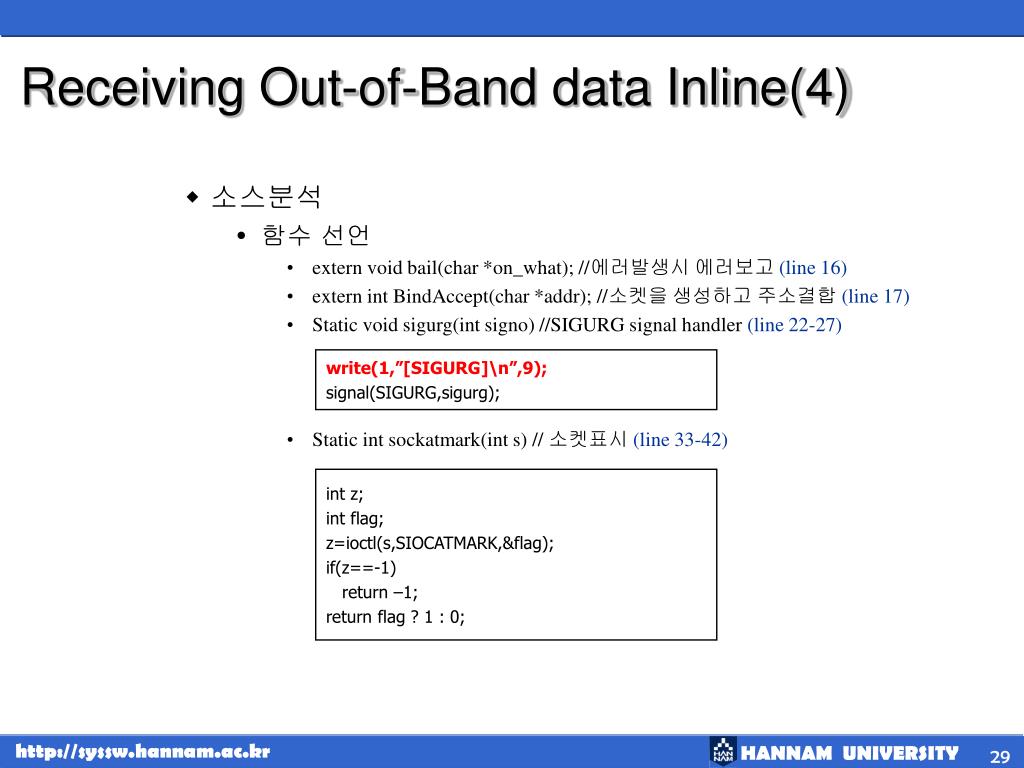

  • 소스분석

    • 함수 선언

      • extern void bail(char *on_what); //에러발생시 에러보고 (line 16)

      • extern int BindAccept(char *addr); //소켓을 생성하고 주소결합 (line 17)

      • Static void sigurg(int signo) //SIGURG signal handler (line 22-27)

      • Static int sockatmark(int s) // 소켓표시 (line 33-42)

write(1,”[SIGURG]\n”,9);

signal(SIGURG,sigurg);

int z;

int flag;

z=ioctl(s,SIOCATMARK,&flag);

if(z==-1)

return –1;

return flag ? 1 : 0;


Receiving out of band data inline 5

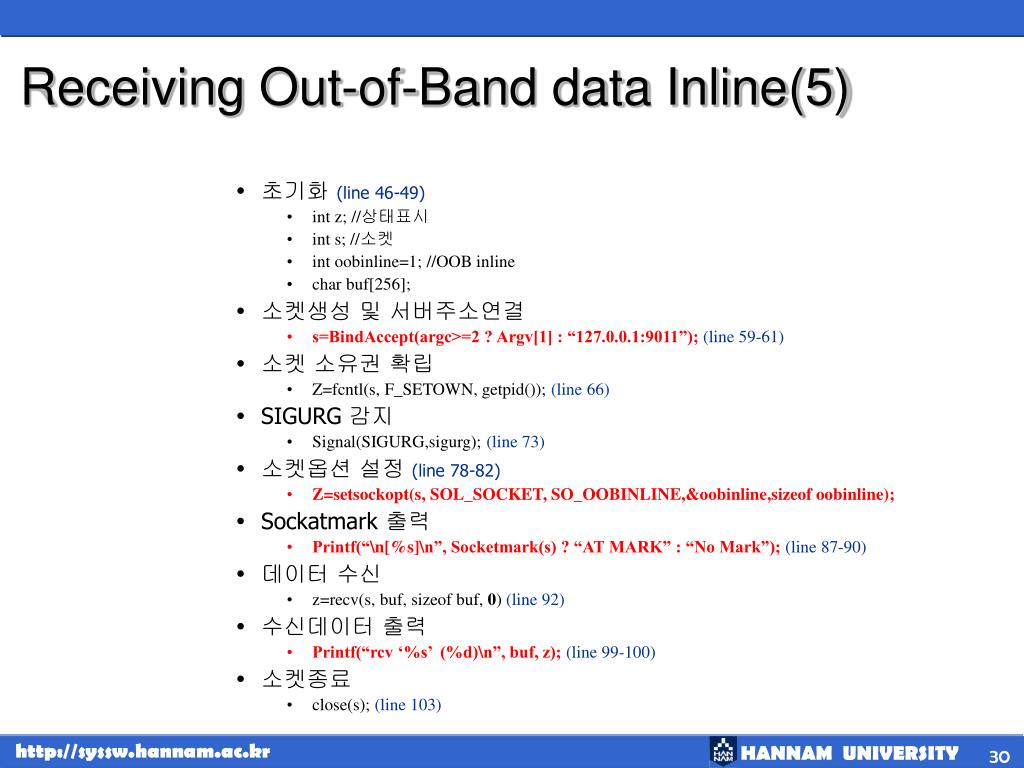

Receiving Out-of-Band data Inline(5)

  • 초기화 (line 46-49)

    • int z; //상태표시

    • int s; //소켓

    • int oobinline=1; //OOB inline

    • char buf[256];

  • 소켓생성 및 서버주소연결

    • s=BindAccept(argc>=2 ? Argv[1] : “127.0.0.1:9011”); (line 59-61)

  • 소켓 소유권 확립

    • Z=fcntl(s, F_SETOWN, getpid()); (line 66)

  • SIGURG 감지

    • Signal(SIGURG,sigurg); (line 73)

  • 소켓옵션 설정 (line 78-82)

    • Z=setsockopt(s, SOL_SOCKET, SO_OOBINLINE,&oobinline,sizeof oobinline);

  • Sockatmark 출력

    • Printf(“\n[%s]\n”, Socketmark(s) ? “AT MARK” : “No Mark”); (line 87-90)

  • 데이터 수신

    • z=recv(s, buf, sizeof buf, 0) (line 92)

  • 수신데이터 출력

    • Printf(“rcv ‘%s’ (%d)\n”, buf, z); (line 99-100)

  • 소켓종료

    • close(s); (line 103)


Receiving out of band data inline 6

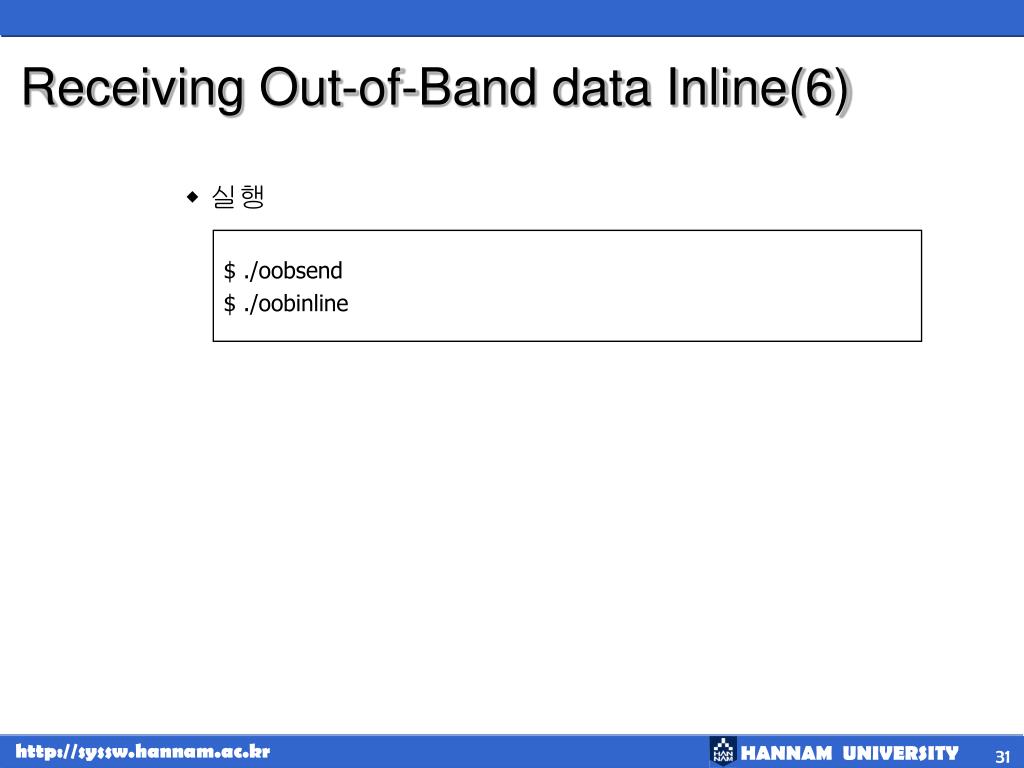

Receiving Out-of-Band data Inline(6)

  • 실행

$ ./oobsend

$ ./oobinline


Receiving out of band data inline 7

Receiving Out-of-Band data Inline(7)

  • 실행 결과-BSD

$ ./oobsend

ib: ‘In the beginning’ (16)

ib: ‘Linux begat Linux,’ (18)

ib: ‘and the penguins’ (16)

OOB ‘rejoiced’ (8)

ib: ‘exceedingly.’ (12)

$

$ ./oobinline

[No Mark]

rcv ‘In the beginning’ (16)

[No Mark]

rcv ‘Linux begat Linux,’ (18)

[No Mark]

rcv ‘and the penguins’ (16)

[No Mark]

[SIGURG]

rcv ‘rejoice’ (7)

[AT Mark]

rcv ‘d’ (1)

[No Mark]

rcv ‘exceedingly.’ (12)

[No Mark]

$


Limitations of the urgent mode pointer 1

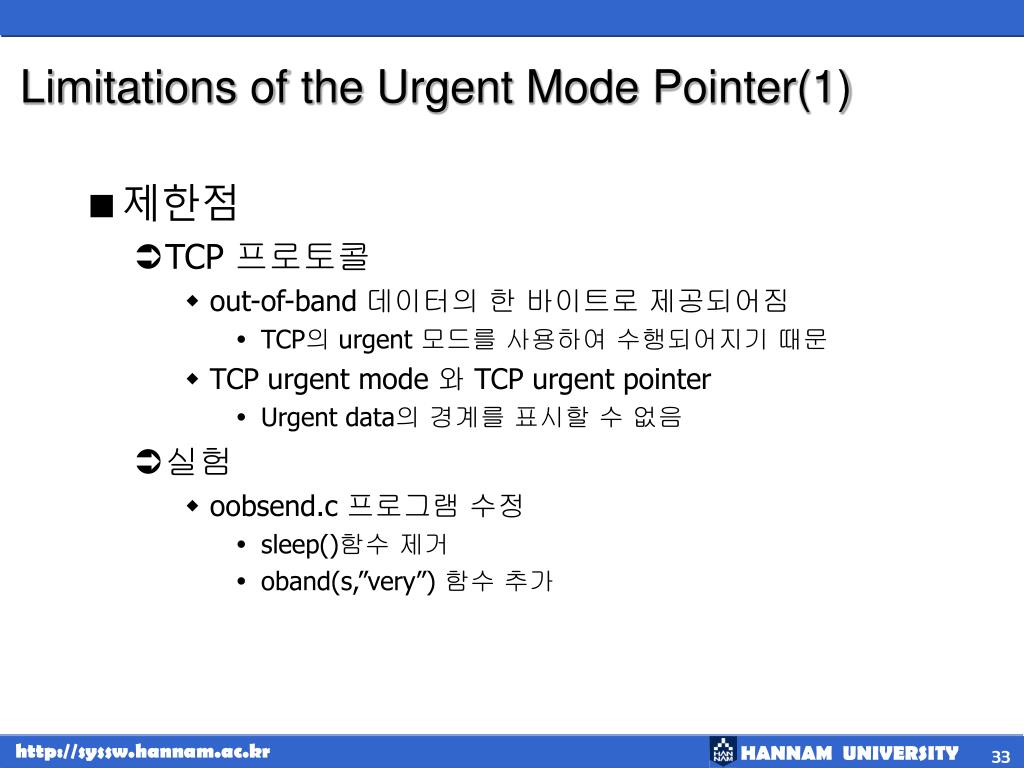

Limitations of the Urgent Mode Pointer(1)

  • 제한점

    • TCP 프로토콜

      • out-of-band 데이터의 한 바이트로 제공되어짐

        • TCP의 urgent 모드를 사용하여 수행되어지기 때문

      • TCP urgent mode 와 TCP urgent pointer

        • Urgent data의 경계를 표시할 수 없음

    • 실험

      • oobsend.c 프로그램 수정

        • sleep()함수 제거

        • oband(s,”very”) 함수 추가


Limitations of the urgent mode pointer 2

Limitations of the Urgent Mode Pointer(2)

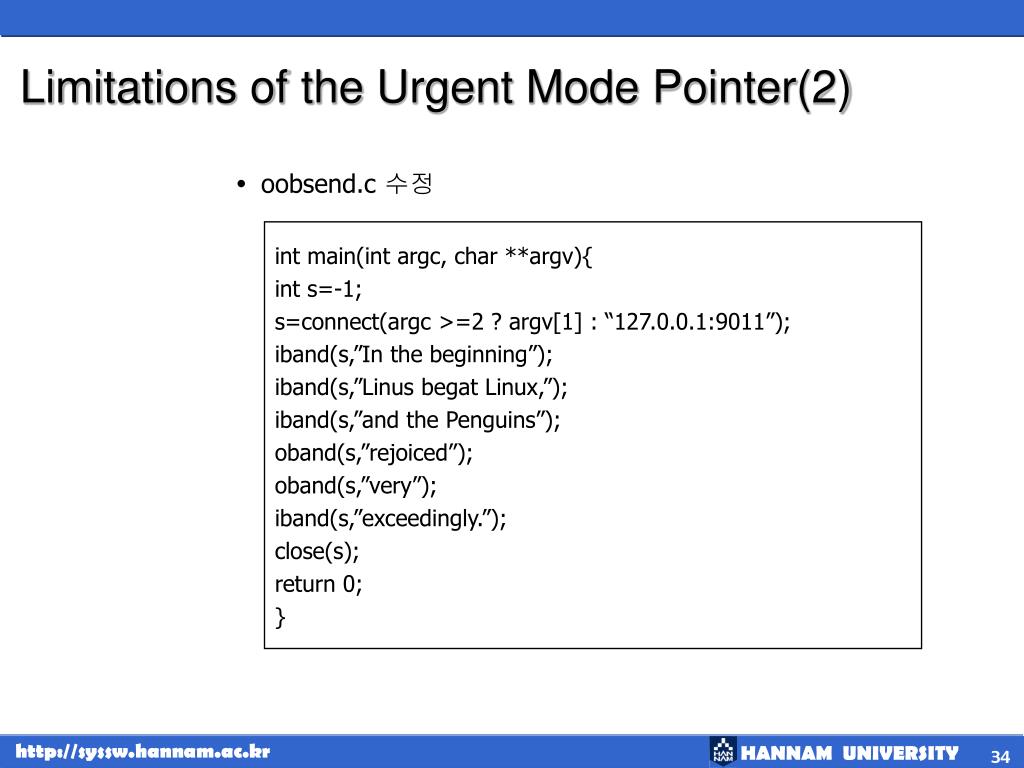

  • oobsend.c 수정

int main(int argc, char **argv){

int s=-1;

s=connect(argc >=2 ? argv[1] : “127.0.0.1:9011”);

iband(s,”In the beginning”);

iband(s,”Linus begat Linux,”);

iband(s,”and the Penguins”);

oband(s,”rejoiced”);

oband(s,”very”);

iband(s,”exceedingly.”);

close(s);

return 0;

}


Limitations of the urgent mode pointer 3

Limitations of the Urgent Mode Pointer(3)

  • 실행 결과-BSD

$ ./oobsend

ib: ‘In the beginning’ (16)

ib: ‘Linus begat Linux,’ (18)

ib: ‘and the penguins’ (16)

OOB ‘rejoiced’ (8)

OOB ‘very’ (4)

ib: ‘exceedingly.’ (12)

$

$ ./oobinline

[No Mark]

Rcv ‘In the beginning’ (16)

[No Mark]

Rcv ‘Linus begat Linux,’ (18)

[No Mark]

[SIGURG]

Rcv ‘and the penguinsrejoicedver’ (27)

[At Mark]

Rcv ‘yexceedingly.’ (13)

[No Mark]

$


Limitations of the urgent mode pointer 4

Limitations of the Urgent Mode Pointer(4)

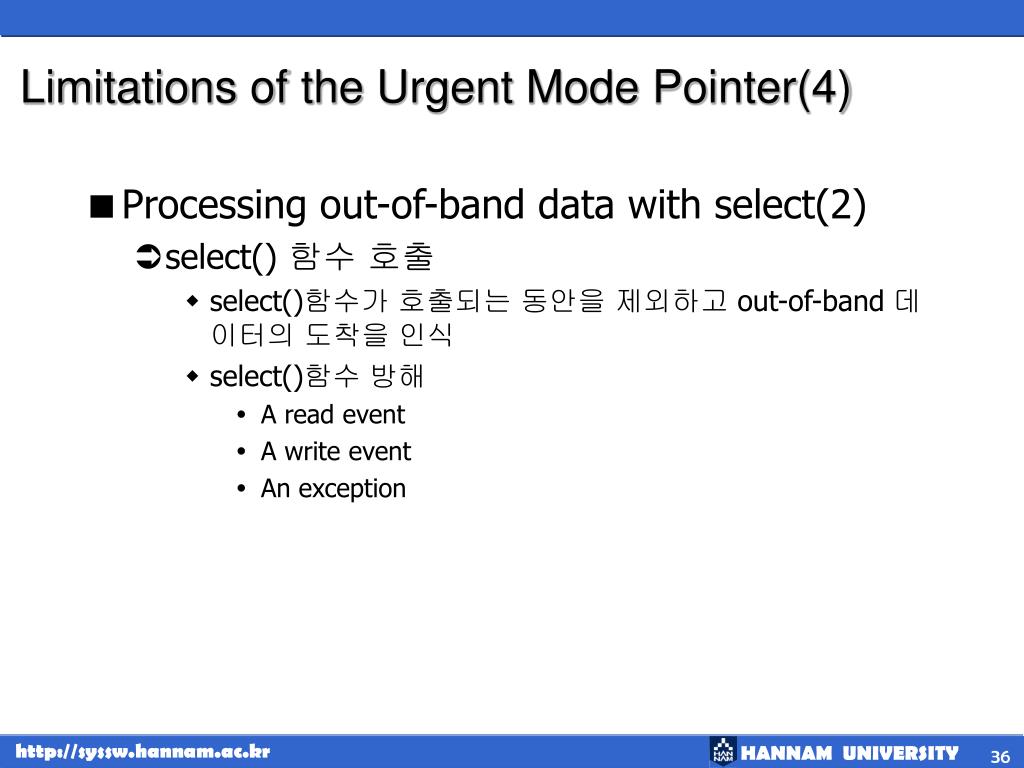

  • Processing out-of-band data with select(2)

    • select() 함수 호출

      • select()함수가 호출되는 동안을 제외하고 out-of-band 데이터의 도착을 인식

      • select()함수 방해

        • A read event

        • A write event

        • An exception


14 out of band data

요약


  • Login
