Parte 3

Técnicas de projeto de algoritmos


T cnicas de projeto de algoritmos

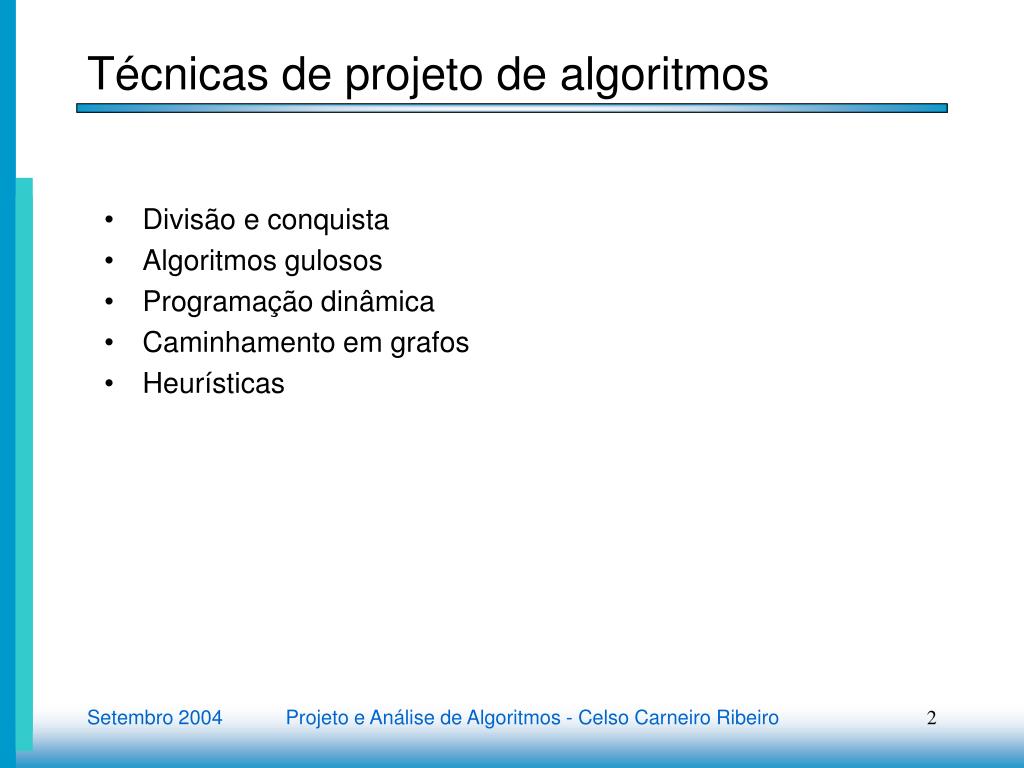

Técnicas de projeto de algoritmos

  • Divisão e conquista

  • Algoritmos gulosos

  • Programação dinâmica

  • Caminhamento em grafos

  • Heurísticas

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro



Divis o e conquista

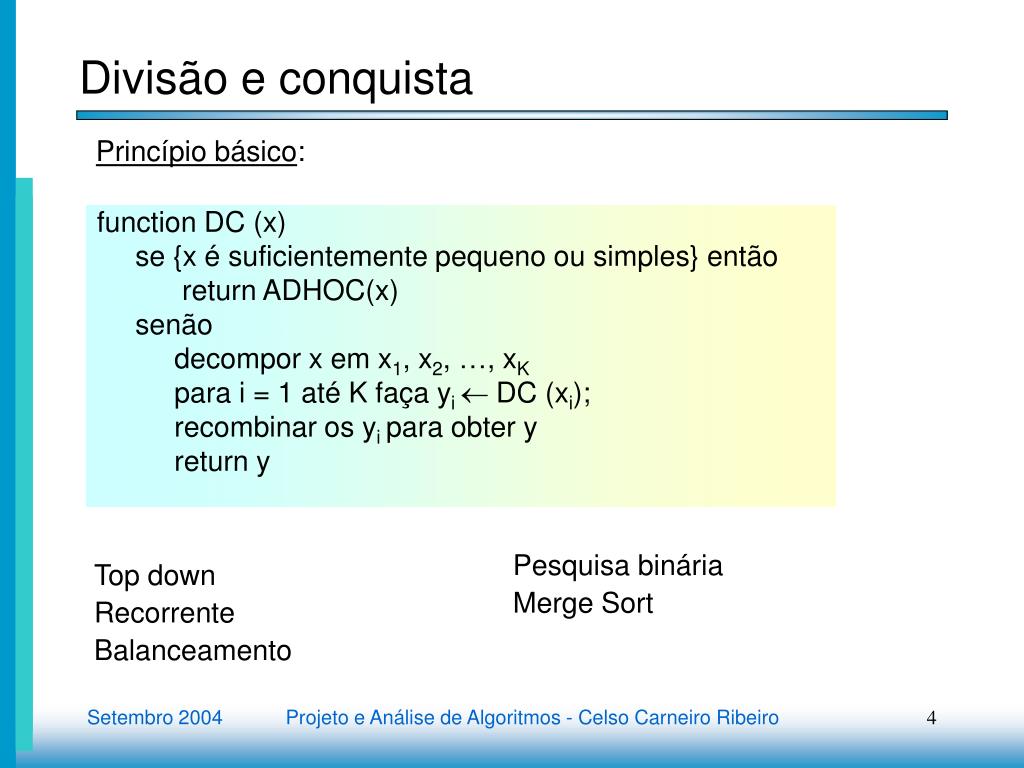

Divisão e conquista

Princípio básico:

function DC (x)

se {x é suficientemente pequeno ou simples} então

return ADHOC(x)

senão

decompor x em x1, x2, …, xK

para i= 1 até K faça yi DC (xi);

recombinar os yi para obter y

return y

Pesquisa binária

Merge Sort

Top down

Recorrente

Balanceamento

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


M ximo e m nimo
Máximo e mínimo

Entrada: a1,, a2, …, an

Saída: MIN, MAX

com: MIN  min { a1, a2, … , an }

MAX= max{ a1, a2, … , an }

trivial: determinar MIN: (n-1) comparações

determinar MAX: (n-1) comparações

2n-2 comparações

melhorado:

MIN, MAX  a1

para i = 2 até n faça

se ai > MAX então MAX  ai

senão se ai < MIN então MIN  ai

melhor caso: ai n-1 comparações

pior caso: ai 2n-1comparações

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

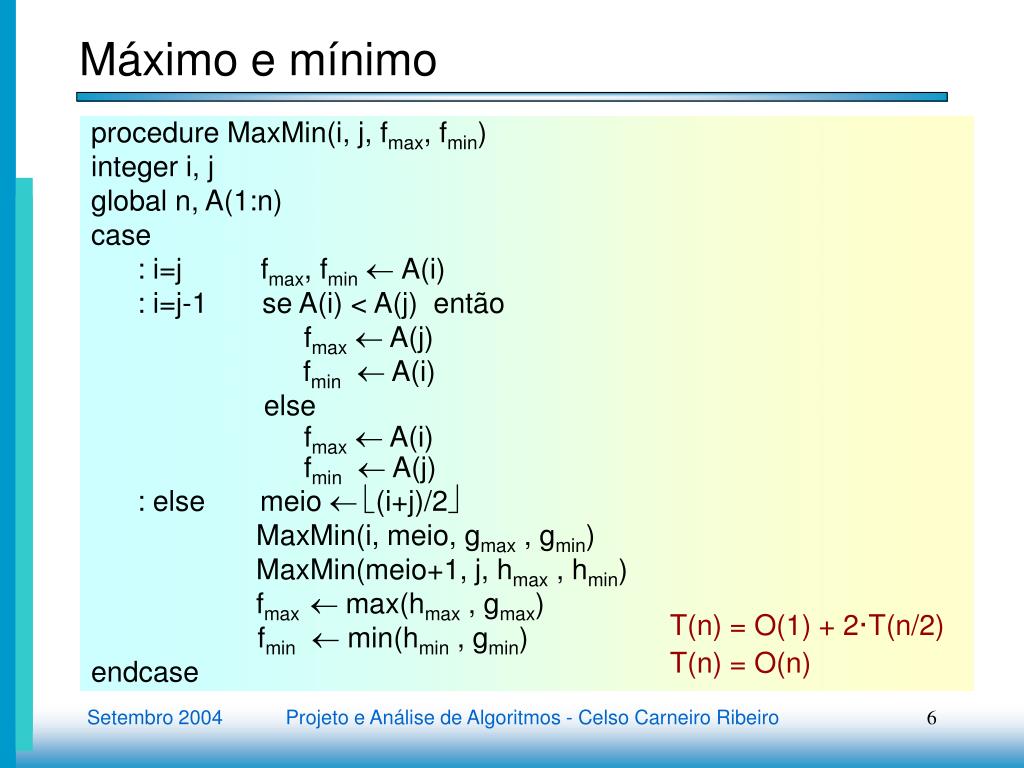

M ximo e m nimo1
Máximo e mínimo

procedure MaxMin(i, j, fmax, fmin)

integer i, j

global n, A(1:n)

case

: i=j fmax, fmin A(i)

: i=j-1 se A(i) < A(j) então

fmax A(j)

fmin A(i)

else

fmax A(i)

fmin A(j)

: else meio  (i+j)/2

MaxMin(i, meio, gmax , gmin)

MaxMin(meio+1, j, hmax , hmin)

fmax max(hmax , gmax)

fminmin(hmin , gmin)

endcase

T(n) = O(1) + 2·T(n/2)

T(n) = O(n)

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Divis o e conquista1

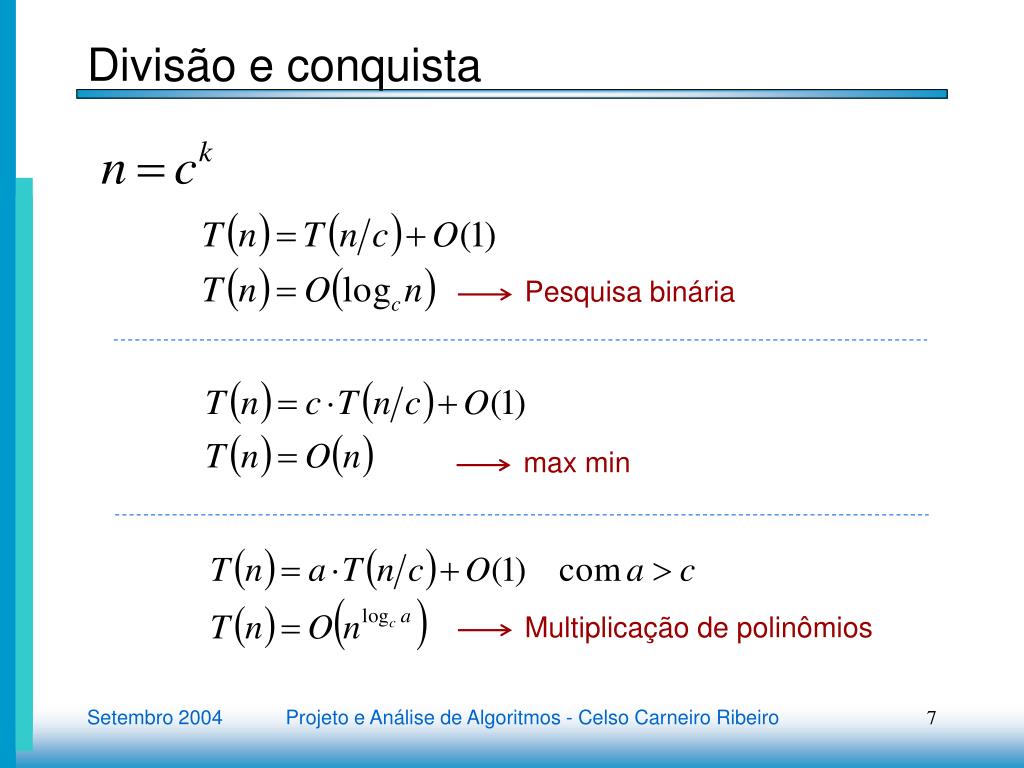

Divisão e conquista

Pesquisa binária

max min

Multiplicação de polinômios

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

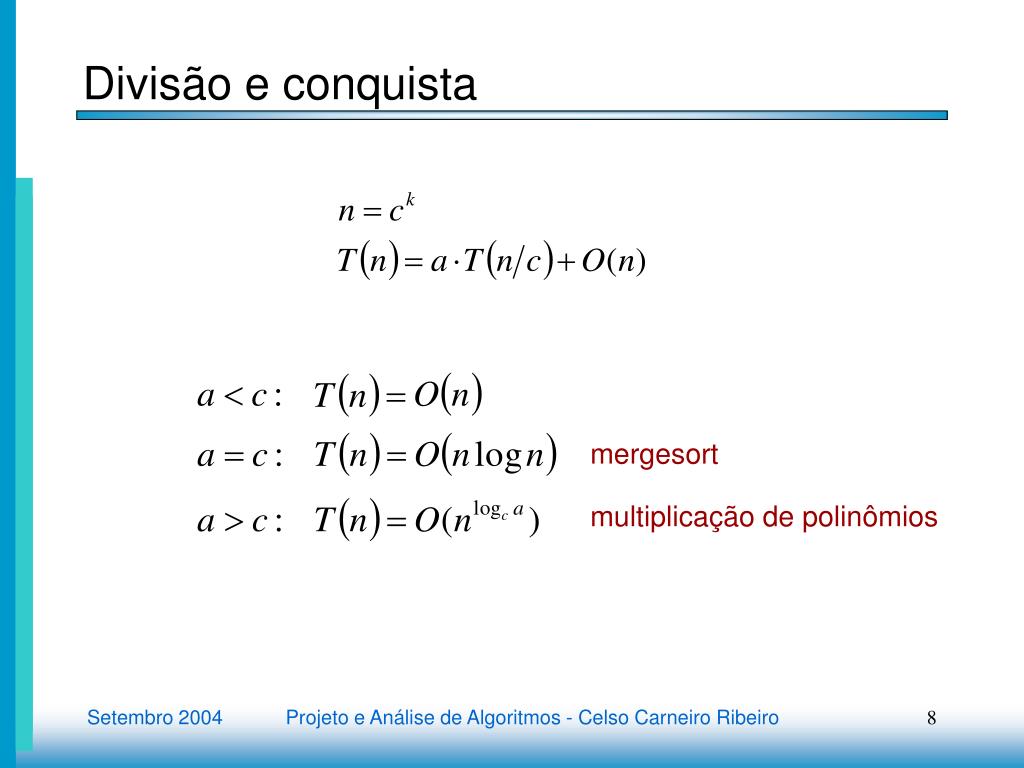

Divis o e conquista2
Divisão e conquista

mergesort

multiplicação de polinômios

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema de sele o

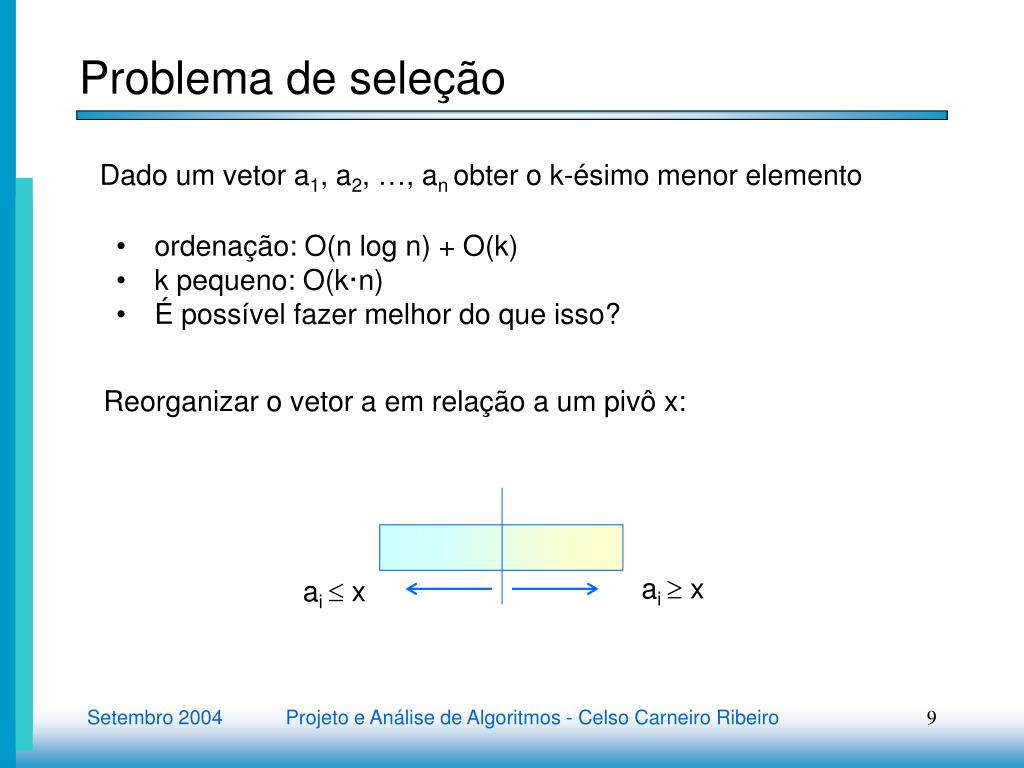

Problema de seleção

ai  x

ai  x

Dado um vetor a1, a2, …, an obter o k-ésimo menor elemento

  • ordenação: O(n log n) + O(k)

  • k pequeno: O(k·n)

  • É possível fazer melhor do que isso?

Reorganizar o vetor a em relação a um pivô x:

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema de sele o1

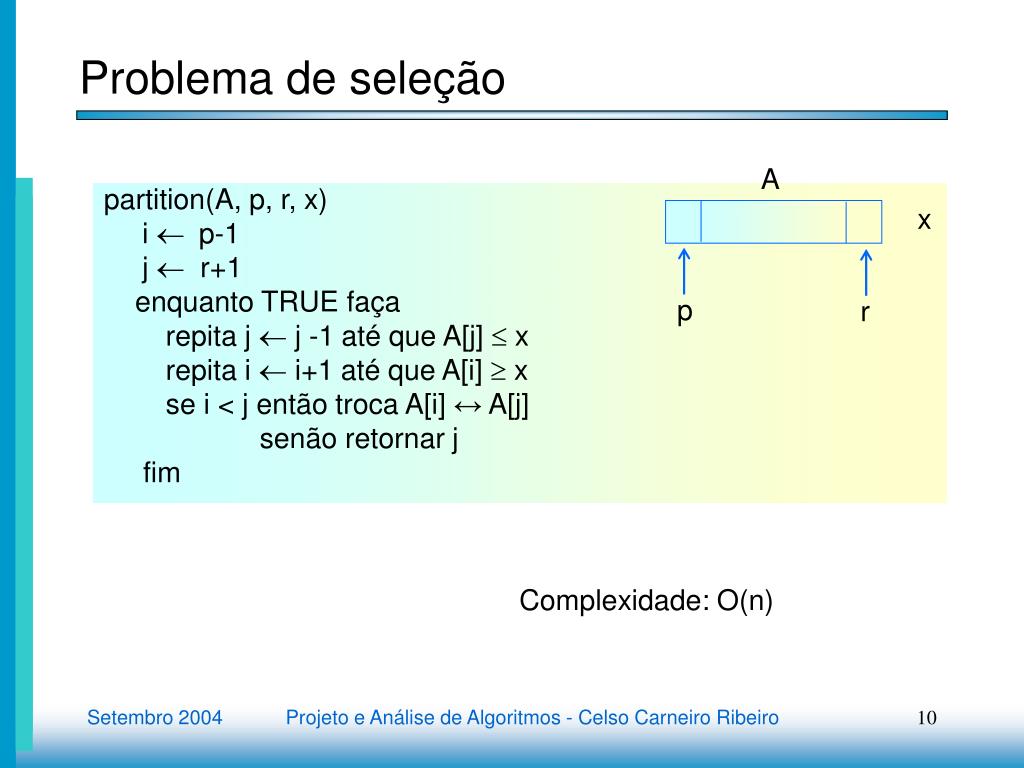

Problema de seleção

A

x

p

r

partition(A, p, r, x)

i p-1

j r+1

enquanto TRUE faça

repita j  j -1até que A[j]  x

repita i  i+1até que A[i]  x

se i < j então troca A[i] ↔ A[j]

senão retornar j

fim

Complexidade: O(n)

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Exemplo

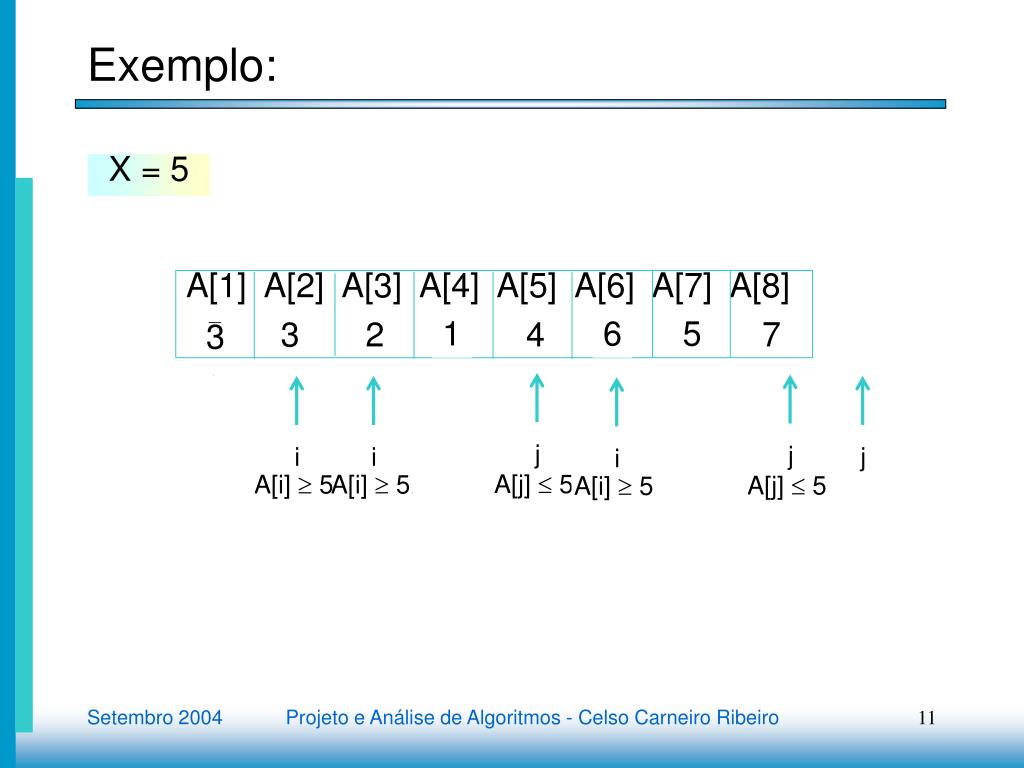

Exemplo:

A[1] A[2] A[3] A[4] A[5] A[6] A[7] A[8]

5 3 2 6 4 1 3 7

1

6

5

3

j

A[j]  5

j

A[j]  5

j

A[j]  5

j

A[j]  5

i

A[i]  5

i

A[i]  5

i

A[i]  5

i

A[i]  5

i

A[i]  5

j

i

X = 5

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema de sele o2

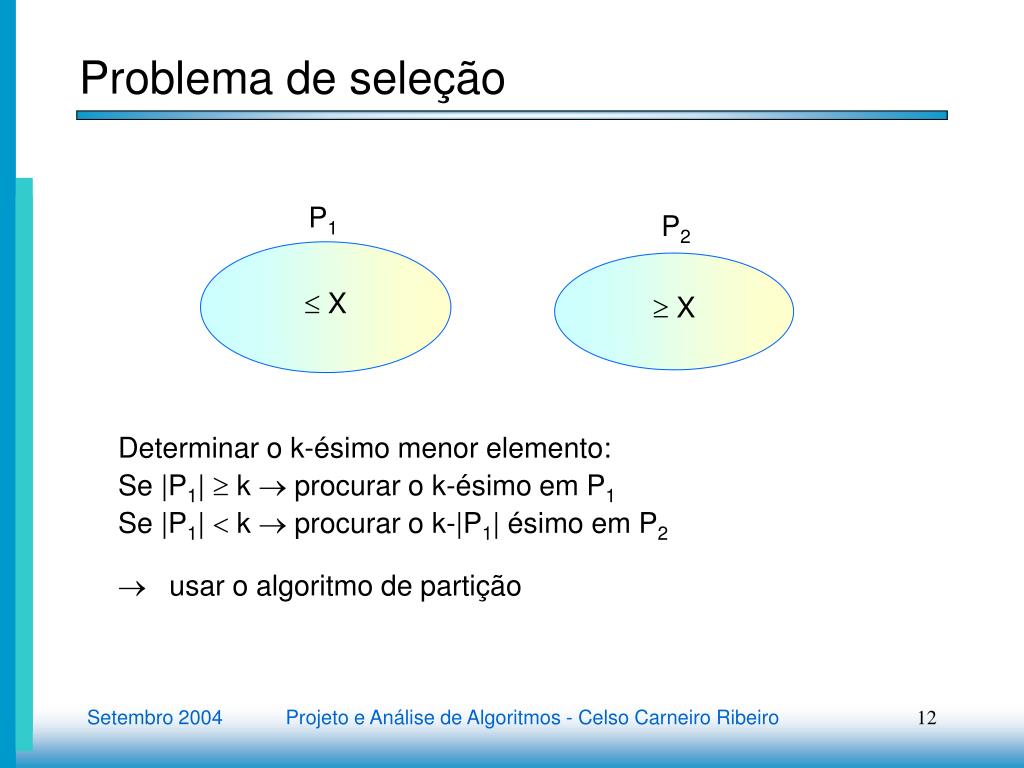

Problema de seleção

P1

P2

 X

 X

  • Determinar o k-ésimo menor elemento:

  • Se |P1|  k  procurar o k-ésimo em P1

  • Se |P1|  k  procurar o k-|P1| ésimo em P2

  • usar o algoritmo de partição

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema de sele o3
Problema de seleção

Select(k,n):

  • Dividir os n elementos em n/5 grupos de 5 elementos cada.

  • Extrair a mediama de cada um dos n/5 grupos de 5 elementos cada.

  • Extrair recursivamente a mediana das n/5 medianas usando select: Select (n/10,n/5). Seja x esta mediana:

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema de sele o4
Problema de seleção

X

m2

m5

m6

m7

m1

m3

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema de sele o5
Problema de seleção

  • Particionar os dados de entrada utilizando x como pivô usando o algoritmo partition

  • Sejam b1 e b2 o número de elementos em cada partição.Se k  b1: aplicar select para obter o k-ésimo da 1aparte

    Se k > b1: aplicar select para obter o (k-b1)-ésimo da 2a parte(recursivamente)

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Multiplica o de polin mios
Multiplicação de polinômios

Polinômio de grau n-1 tem n termos

Entrada: p(x) e q(x) têm tamanho n

Saída : r(x)=p(x)·q(x)

“força bruta”:

para i = 0 até 2n-2 faça

r(i)  0;

para i = 0 até n-1 faça

para j= 0 até n-1 faça

r(i+j)  r(i+j) + p(i)·q(j);

T(n) = O(n2)

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Multiplica o de polin mios1
Multiplicação de polinômios

Idéia: substituir “·” por “+”

n=2k

p(x) + q(x)  O(n)

p(x) · q(x)  O(n2), computacionalmente mais caro

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Multiplica o de polin mios2
Multiplicação de polinômios

|

b1

|

b0

|

a0b1

a1b1

b0

+

b1

a0b0

a1b0

a0 a1

a0+a1

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Multiplica o de polin mios3
Multiplicação de polinômios

4 multiplicações

1 adição

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Multiplica o de polin mios4

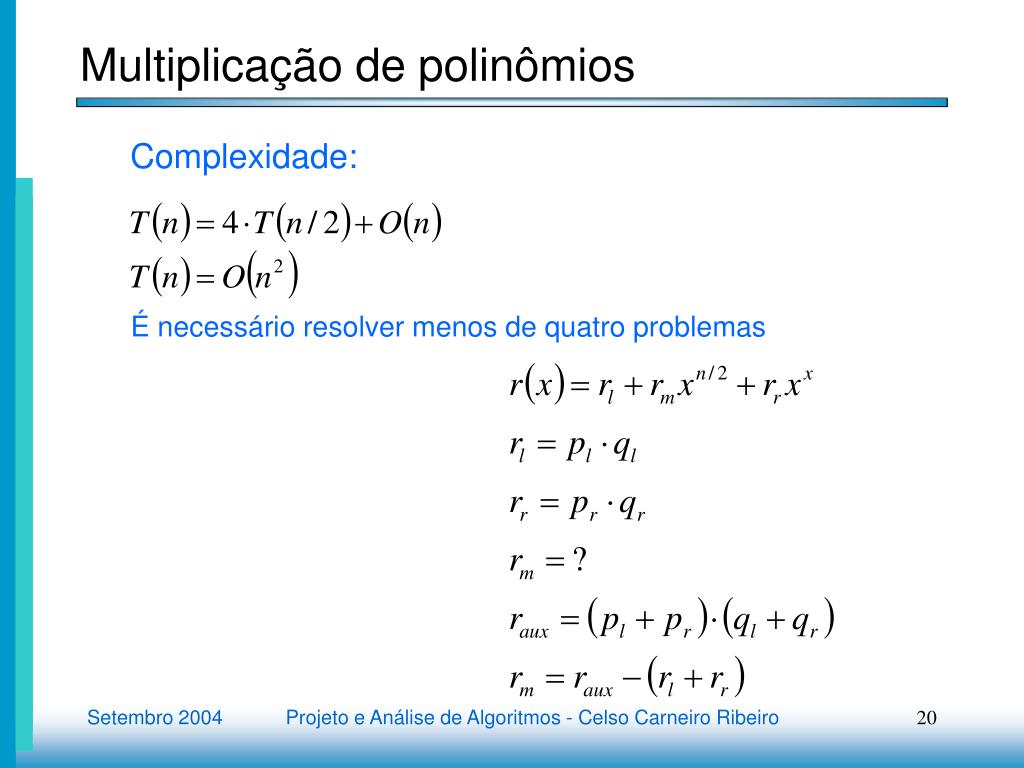

Multiplicação de polinômios

Complexidade:

É necessário resolver menos de quatro problemas

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Multiplica o de polin mios5

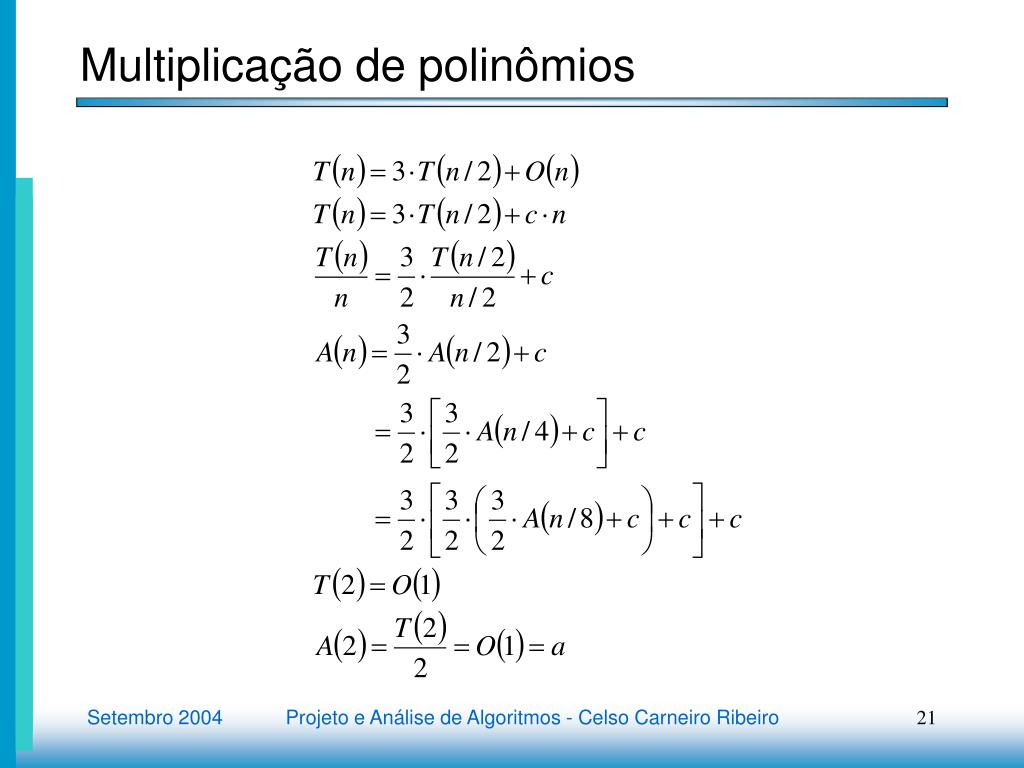

Multiplicação de polinômios

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Multiplica o de polin mios6
Multiplicação de polinômios

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

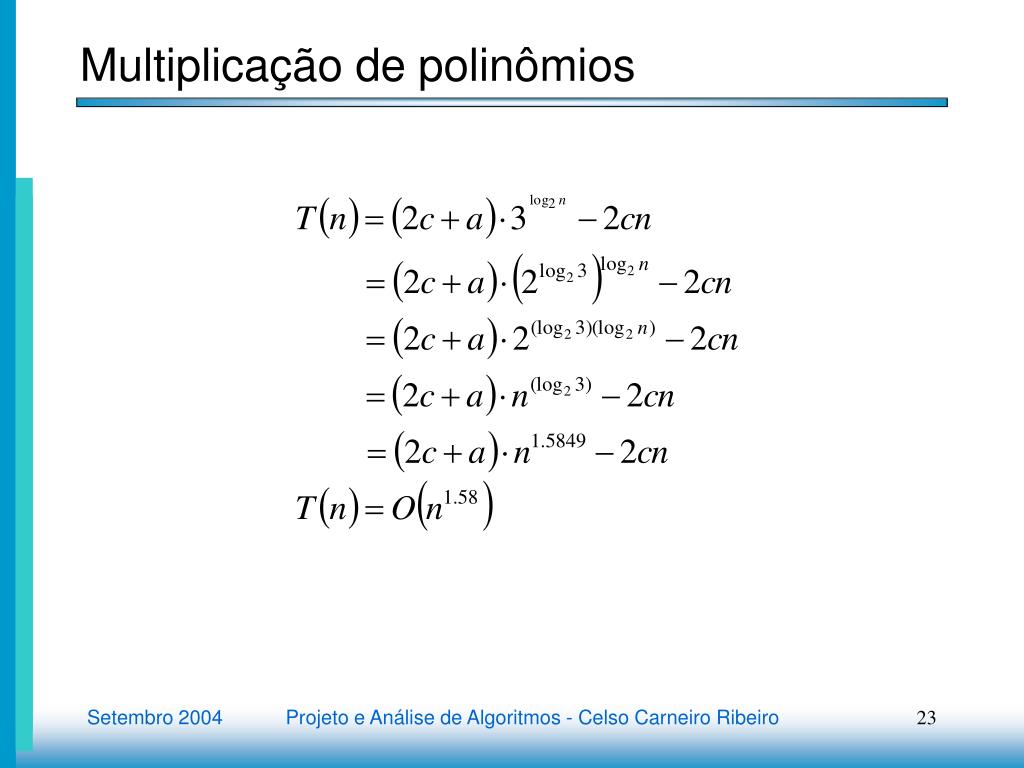

Multiplica o de polin mios7
Multiplicação de polinômios

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Multiplica o de matrizes
Multiplicação de matrizes

Multiplicação de matrizes

Hipótese: n=2k

Particionar A e B em quatro submatrizes n/2 x n/2

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

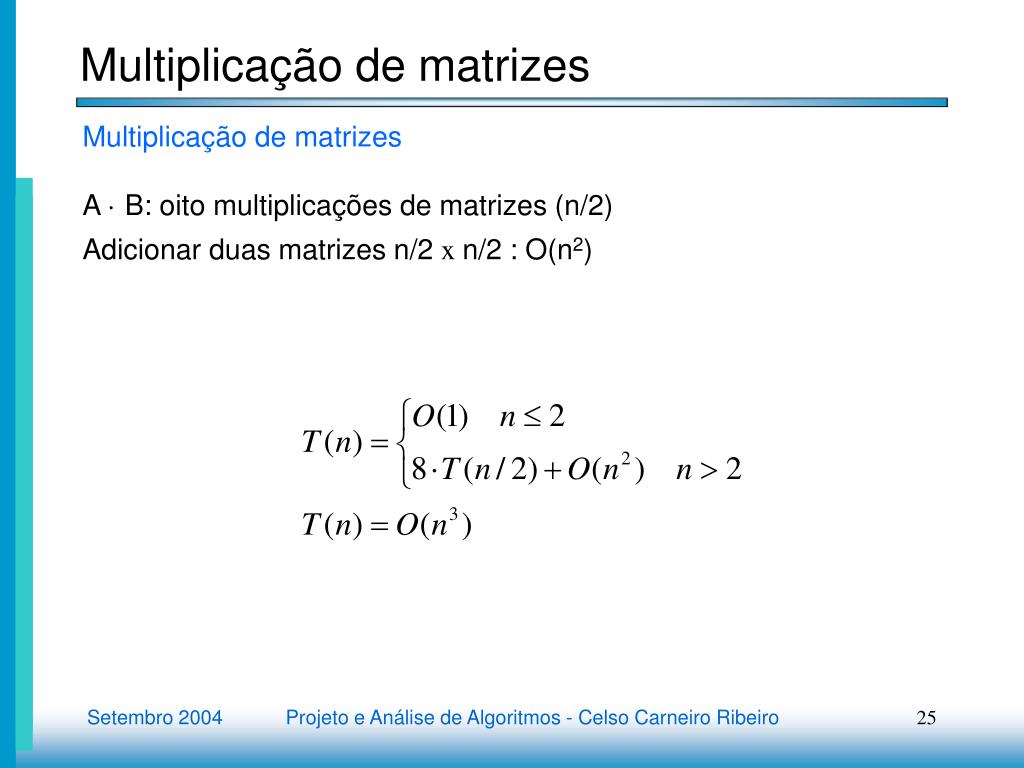

Multiplica o de matrizes1
Multiplicação de matrizes

Multiplicação de matrizes

A · B: oito multiplicações de matrizes (n/2)

Adicionar duas matrizes n/2 x n/2: O(n2)

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Multiplica o de matrizes2
Multiplicação de matrizes

Aumentar o número de adições de matrizes para diminuir o número de multiplicações: método de Strassen

7 multiplicações

18 adições

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Multiplica o de matrizes3
Multiplicação de matrizes

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema do par mais pr ximo
Problema do par mais próximo

  • Problema do par mais próximo: dados n pontos no plano com coordenadas (xi, yi), i=1,…n, obter o par de pontos mais próximo

  • “Força bruta”: calcular todas as n(n-1)/2 distâncias: O(n2)

É possível fazer melhor do que isso?

  • Ordenar todos n pontos pelas coordenadas xi  O(n log n)

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

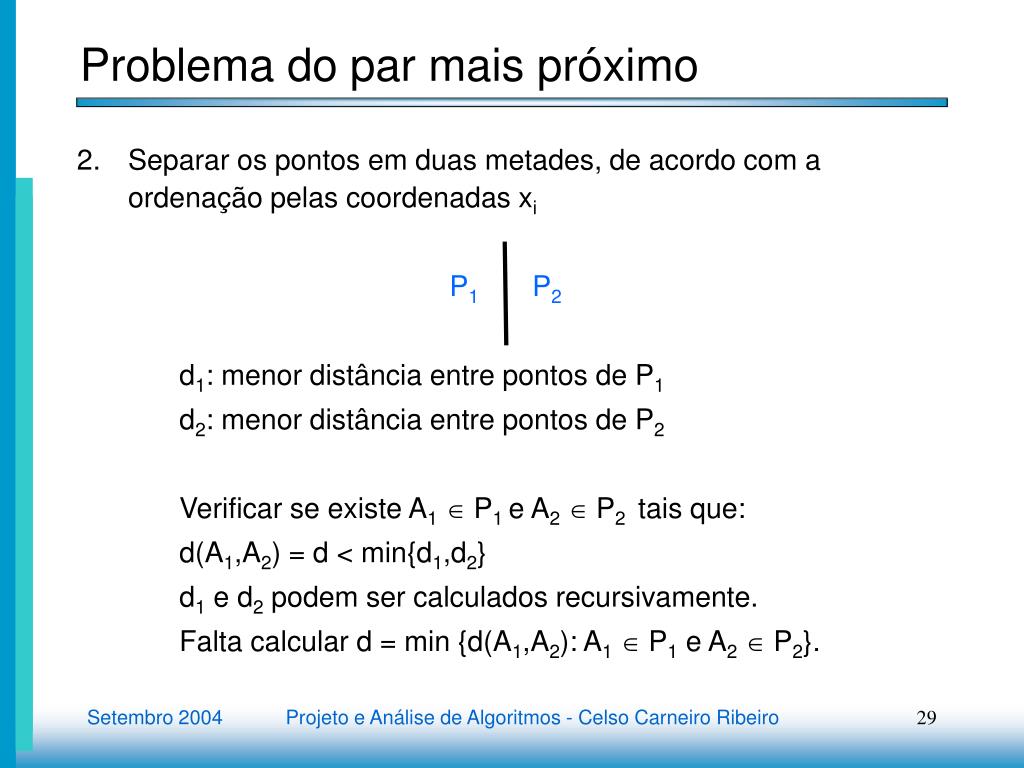

Problema do par mais pr ximo1
Problema do par mais próximo

  • Separar os pontos em duas metades, de acordo com a ordenação pelas coordenadas xi

  • P1 P2

  • d1: menor distância entre pontos de P1

  • d2: menor distância entre pontos de P2

  • Verificar se existe A1  P1 e A2  P2 tais que:

  • d(A1,A2) = d < min{d1,d2}

  • d1 e d2 podem ser calculados recursivamente.

  • Falta calcular d = min {d(A1,A2): A1  P1 e A2  P2}.

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema do par mais pr ximo2

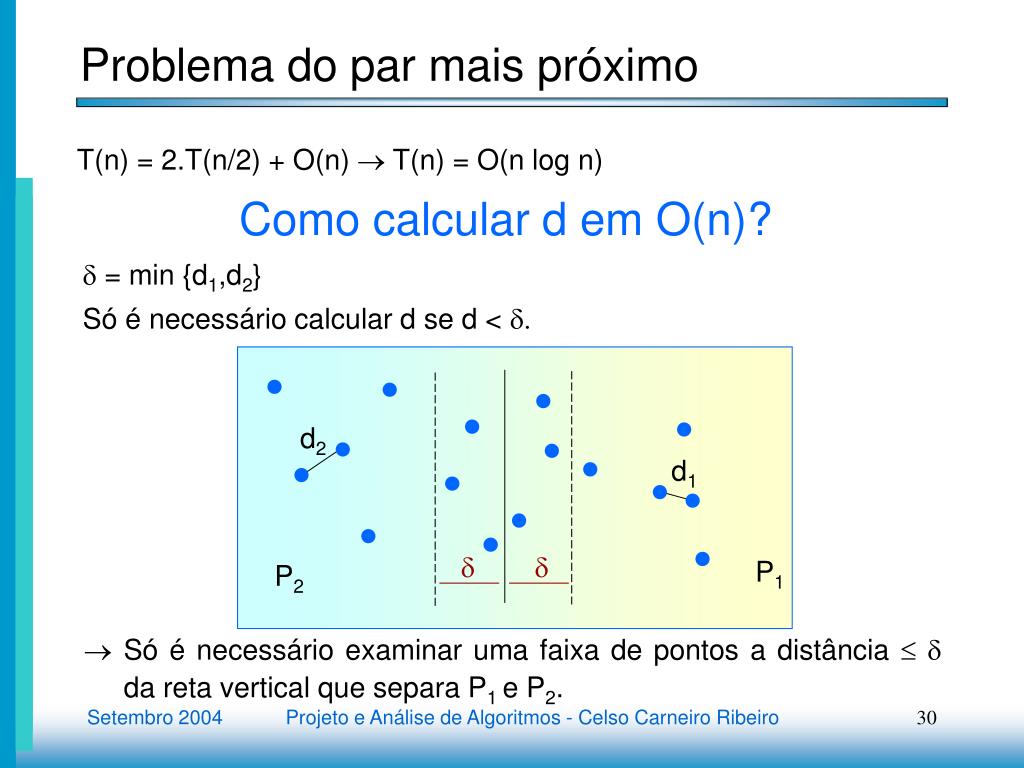

Problema do par mais próximo

d2

d1

P1

P2

T(n) = 2.T(n/2) + O(n)  T(n) = O(n log n)

Como calcular d em O(n)?

 = min {d1,d2}

Só é necessário calcular d se d < .

  • Só é necessário examinar uma faixa de pontos a distância   da reta vertical que separa P1 e P2.

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema do par mais pr ximo3
Problema do par mais próximo

  • Muitos pontos são eliminados, mas no pior caso podem restar O(n) pontos nesta faixa: o cálculo de d continuaria O(n2).

  • É possível mostrar que na média há na média.

para i =1 até #pontos_na_faixa-1 faça

para j = i+1 até #pontos_na_faixa-1 faça

se d(pi, pj) <  então

d(pi, pj)

Como melhorar?

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema do par mais pr ximo4

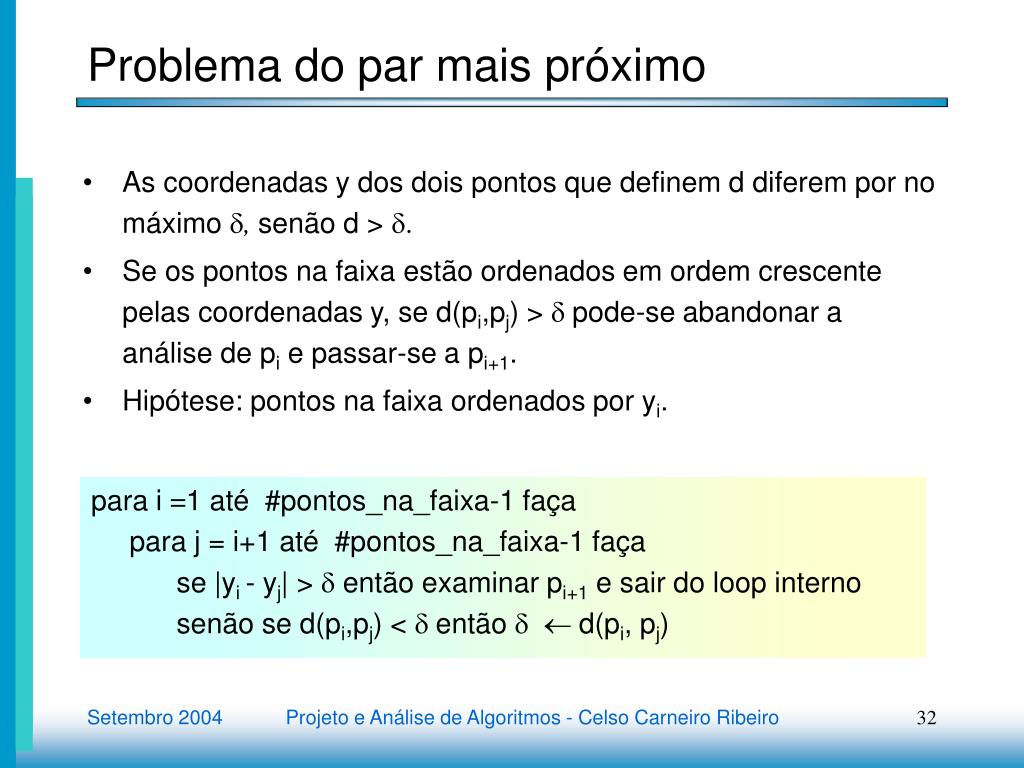

Problema do par mais próximo

  • As coordenadas y dos dois pontos que definem d diferem por no máximo , senão d > .

  • Se os pontos na faixa estão ordenados em ordem crescente pelas coordenadas y, se d(pi,pj) >  pode-se abandonar a análise de pi e passar-se a pi+1.

  • Hipótese: pontos na faixa ordenados por yi.

para i =1 até #pontos_na_faixa-1 faça

para j = i+1 até #pontos_na_faixa-1 faça

se |yi - yj| >  então examinar pi+1 e sair do loop interno

senão se d(pi,pj) < então  d(pi, pj)

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema do par mais pr ximo5
Problema do par mais próximo

i

  • Não pode haver mais do que oito pontos no retângulo  x .

  • Um deles é o ponto sendo examinado.

  • Verificar no máximo sete pontos: pode ser feito em O(1).

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema do par mais pr ximo6
Problema do par mais próximo

Algoritmo 1:

  • Ordenar os pontos pelas coordenadas x.

  • Dividir o conjunto em duas partes P1 e P2.

  • Recursivamente calcular as distâncias d1 e d2.

  • Fazer  ← min {d1,d2}.

  • Eliminar os pontos a uma distância superior a da linha de separação.

  • Ordenar os pontos na faixa de acordo com as coordenadas y.

  • Investigar os pontos na ordem e computar a distância de cada um deles a no máximo sete vizinhos. Se alguma distância for menor do que , então atualizar .

T(n) = O(n log n) + 2.T(n/2) + O(1) + O(n) + O(n log n) + O(n)

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema do par mais pr ximo7
Problema do par mais próximo

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema do par mais pr ximo8

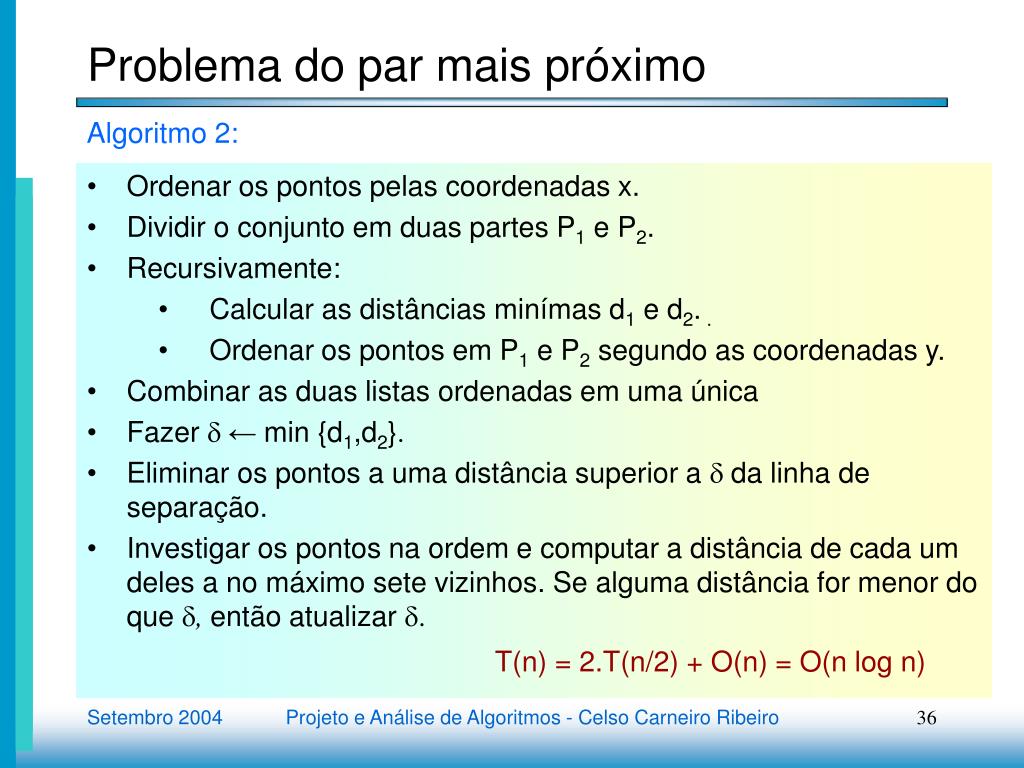

Problema do par mais próximo

Algoritmo 2:

  • Ordenar os pontos pelas coordenadas x.

  • Dividir o conjunto em duas partes P1 e P2.

  • Recursivamente:

    • Calcular as distâncias minímas d1 e d2. .

    • Ordenar os pontos em P1 e P2 segundo as coordenadas y.

  • Combinar as duas listas ordenadas em uma única

  • Fazer  ← min {d1,d2}.

  • Eliminar os pontos a uma distância superior a da linha de separação.

  • Investigar os pontos na ordem e computar a distância de cada um deles a no máximo sete vizinhos. Se alguma distância for menor do que , então atualizar .

T(n) = 2.T(n/2) + O(n) = O(n log n)

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

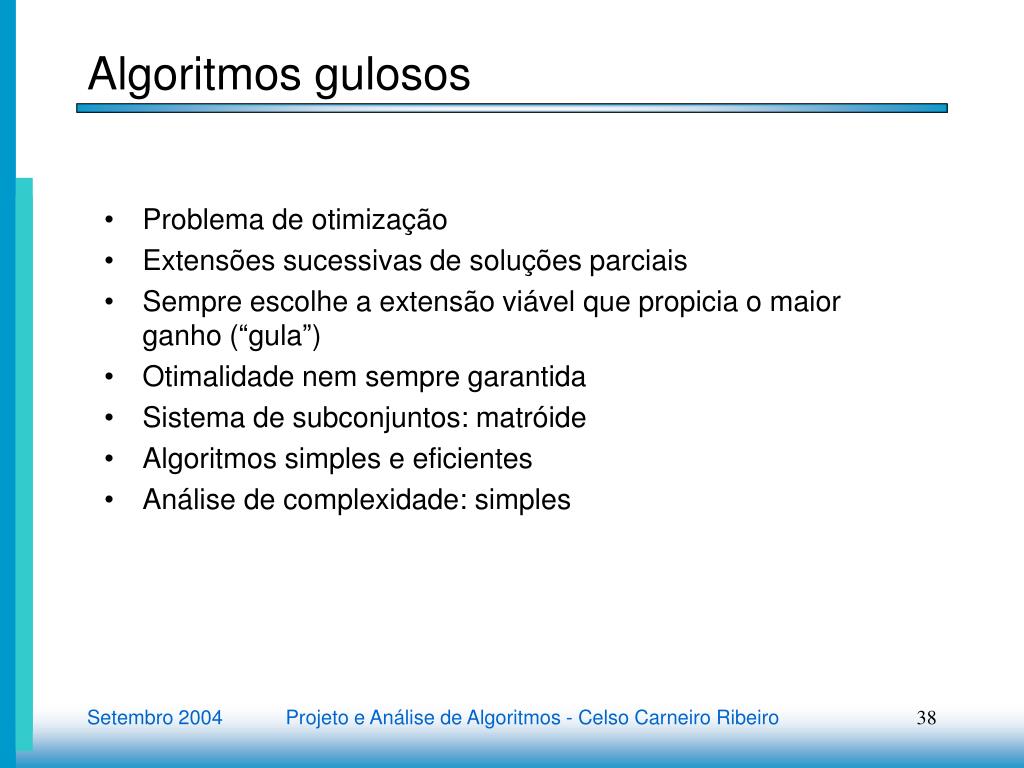

Algoritmos gulosos
Algoritmos gulosos

  • Problema de otimização

  • Extensões sucessivas de soluções parciais

  • Sempre escolhe a extensão viável que propicia o maior ganho (“gula”)

  • Otimalidade nem sempre garantida

  • Sistema de subconjuntos: matróide

  • Algoritmos simples e eficientes

  • Análise de complexidade: simples

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

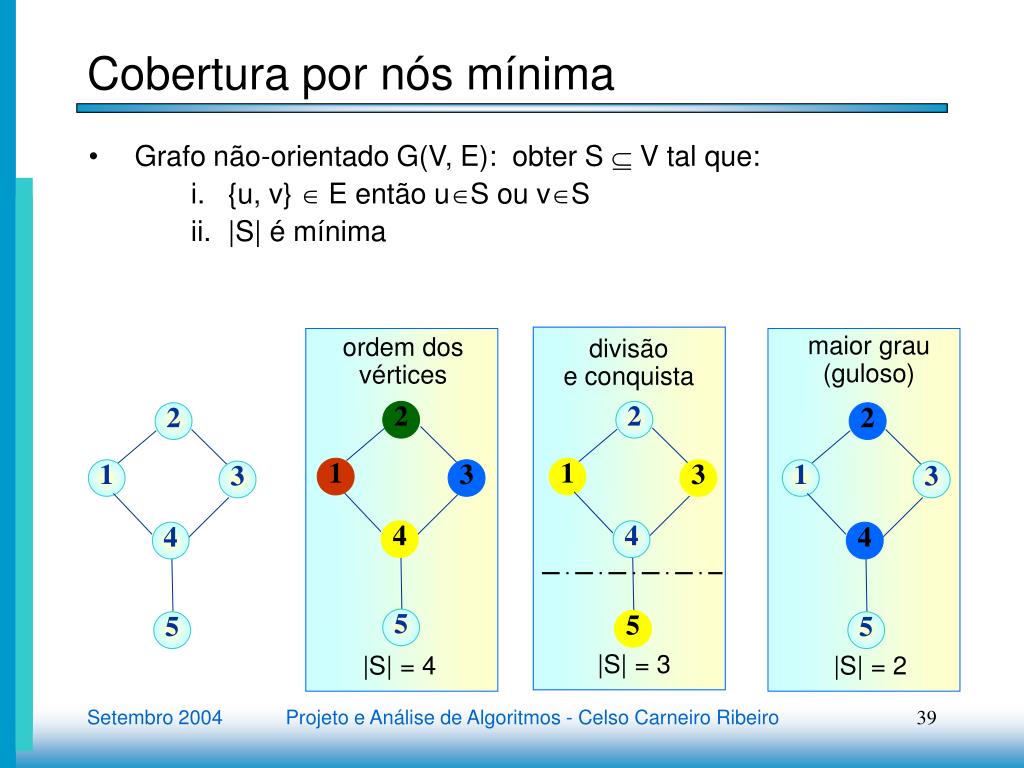

Cobertura por n s m nima
Cobertura por nós mínima

maior grau

(guloso)

ordem dos

vértices

divisão

e conquista

2

2

2

2

1

3

1

3

1

3

1

3

4

4

4

4

5

5

5

5

|S| = 3

|S| = 4

|S| = 2

  • Grafo não-orientado G(V, E): obter S  V tal que:

    • {u, v}  E então uS ou vS

    • |S| é mínima

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

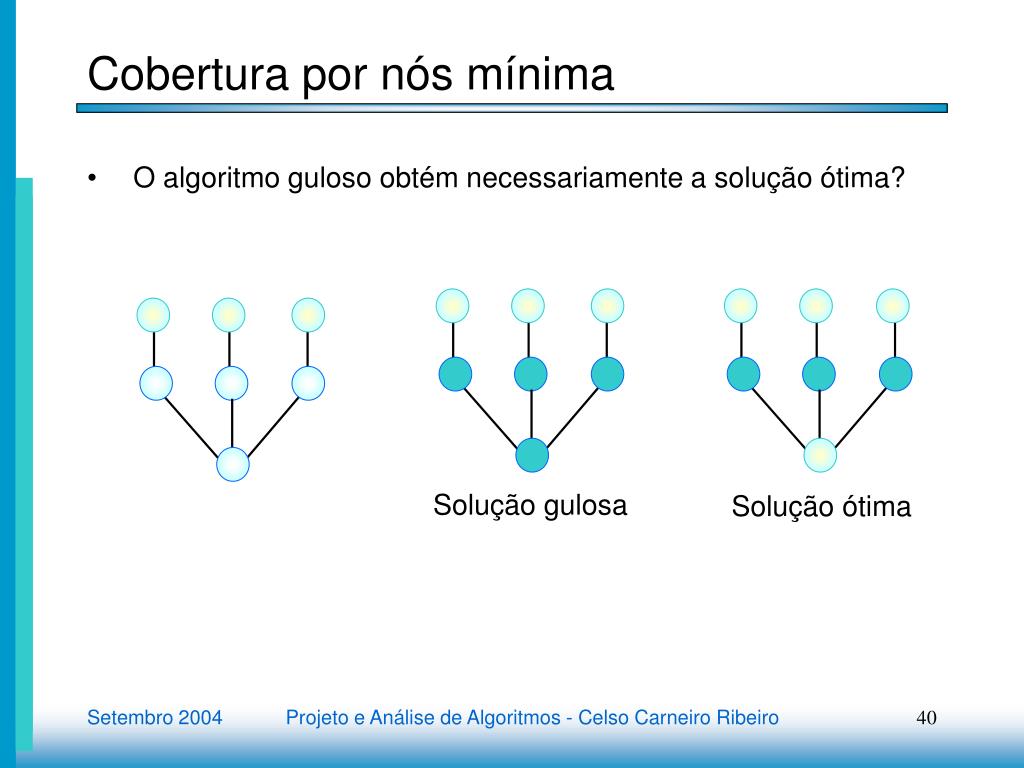

Cobertura por n s m nima1
Cobertura por nós mínima

Solução gulosa

Solução ótima

  • O algoritmo guloso obtém necessariamente a solução ótima?

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Cobertura por n s m nima2
Cobertura por nós mínima

  • O algoritmo guloso obtém necessariamente a solução ótima?

grau 1

n+2 nós

n+2 nós

grau n+1

grau n+2

n nós

A solução pode ser muito ruim!

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Armazenamento em fita
Armazenamento em fita

  • Entrada: L  (l1, l2, …, ln) vetor com comprimentos de narquivos a serem armazenados em uma fita suficientemente extensa

  • Saída: (j, li(j)) para j=1, …, n

  • i(j)é o índice do j-ésimo arquivo na fita

Determinar a ordem de armazenamento dos arquivos na fita,

de modo a minimizar o tempo médio TMR (ou total) de recuperação

de um arquivo.

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

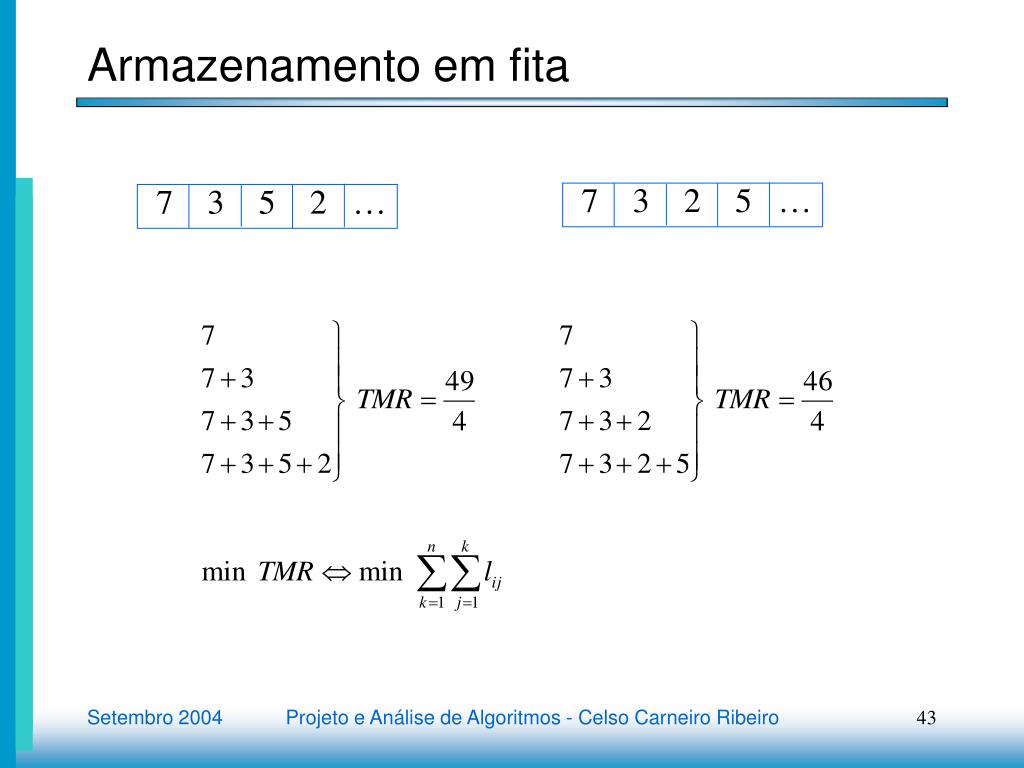

Armazenamento em fita1
Armazenamento em fita

7 3 5 2 …

7 3 2 5 …

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Armazenamento em fita2
Armazenamento em fita

2 3 5 7 …

  • Armazenar arquivos em ordem crescente de tamanhos

  • Algoritmo auxiliar: ordenar o vetor em O(n log n)

Mostrar que o algoritmo é correto

Numa solução ótima não existe

Supondo-se que existisse:

Trocando:

B-A?

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

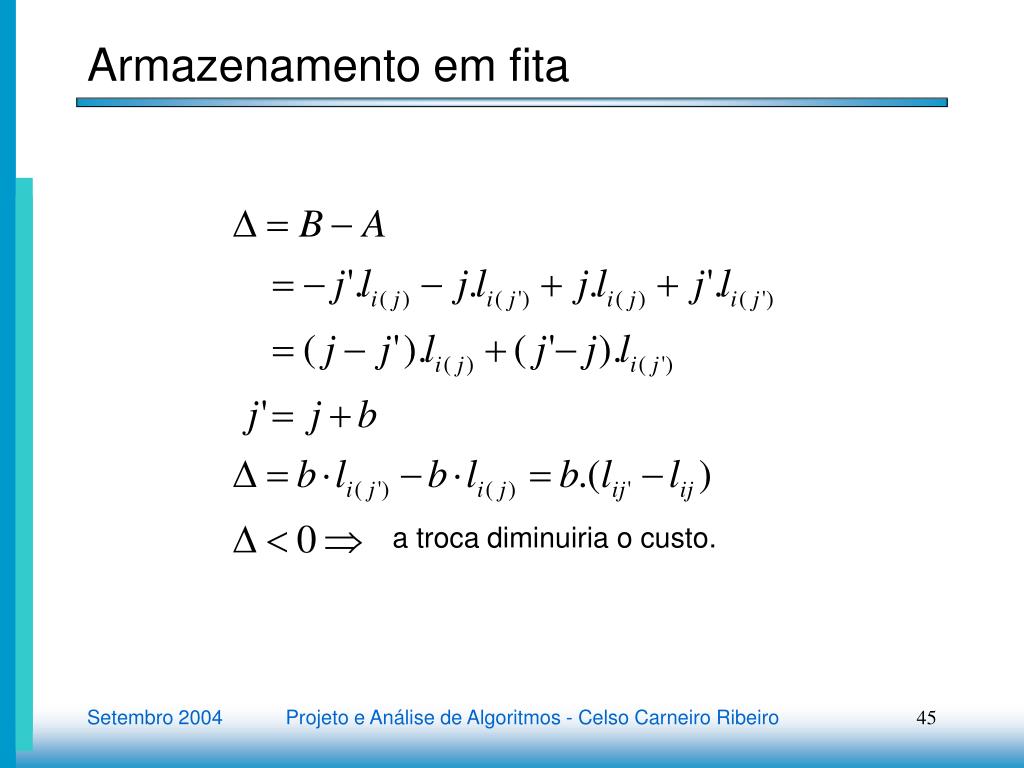

Armazenamento em fita3
Armazenamento em fita

a troca diminuiria o custo.

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila
Problema da mochila

em qualquer solução ótima

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

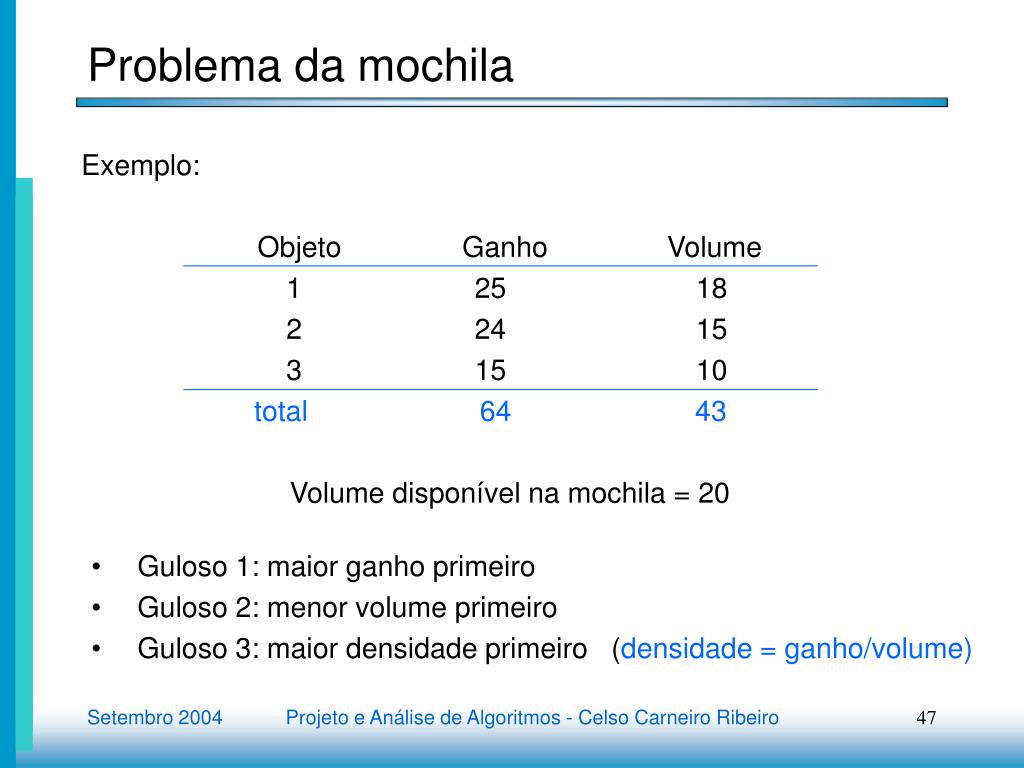

Problema da mochila1
Problema da mochila

Exemplo:

Objeto Ganho Volume

1 25 18

2 24 15

3 15 10

total 64 43

Volume disponível na mochila = 20

  • Guloso 1: maior ganho primeiro

  • Guloso 2: menor volume primeiro

  • Guloso 3: maior densidade primeiro (densidade = ganho/volume)

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila2
Problema da mochila

É permitido fracionar os objetos

  • guloso 1: ganhos decrescentes

  • x1: fração do objeto 1  x1 = 1

  • volume residual = 20 - 18 = 2

  • 15·x2 = 2  x2 = 2/15

  • valor total: 25 + 2/15 · 24 = 28.2

  • x1 x2 x3 ganho

  • 2/15 0 28.2

  • 4/9 4/5 0 30.3

Enche a mochila muito rapidamente!

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

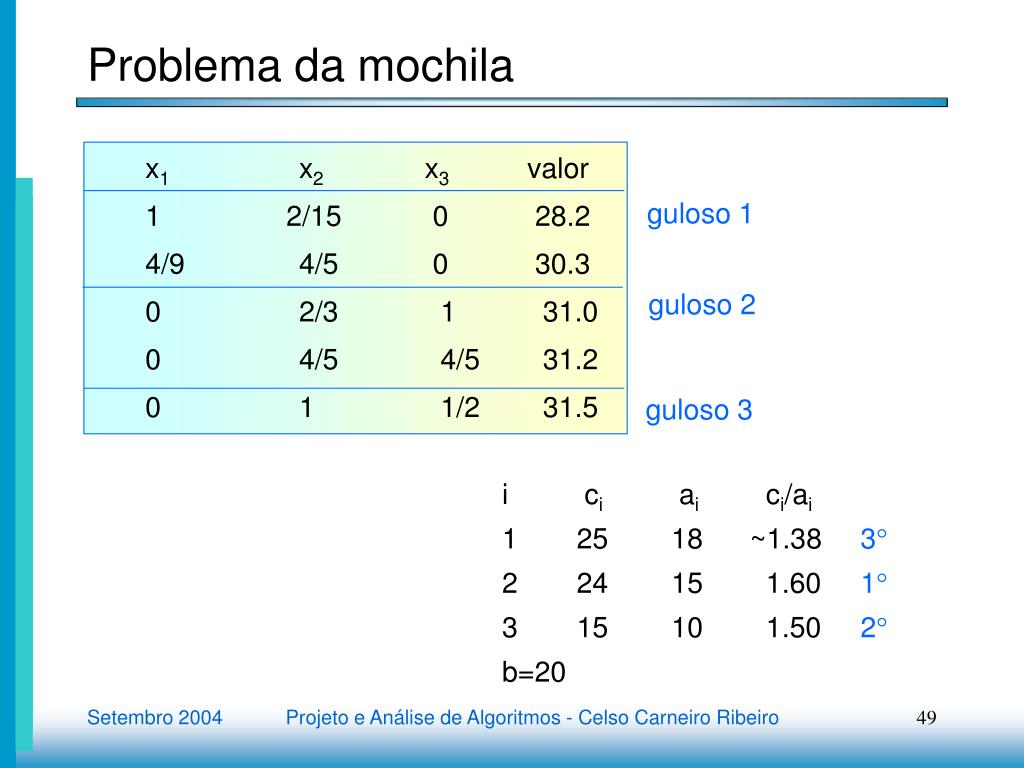

Problema da mochila3
Problema da mochila

x1 x2 x3 valor

1 2/15 0 28.2

4/9 4/5 0 30.3

0 2/3 1 31.0

0 4/5 4/5 31.2

0 1 1/2 31.5

guloso 1

guloso 2

guloso 3

  • i ci ai ci/ai

    • 25 18 ~1.38 3

  • 2 24 15 1.60 1

  • 3 15 10 1.50 2

  • b=20

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila4
Problema da mochila

Provar que a solução do guloso com o terceiro critério é ótima:

  • Ordenar os objetos em ordem decrescente das razões cj/aj

  • Solução gulosa: (1, 1, 1, …, 1, gj, 0,…, 0, 0)

  • Diminuir o valor de uma variável em A  aumentar uma variável em B

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila5
Problema da mochila

Hipótese: não é permitido fracionar os objetos

  • O algoritmo guloso não obtém necessariamente a solução ótima!

  • Por que?

  • Propor outros algoritmos gulosos: soluções ótimas? contra-exemplos?

  • Algoritmo guloso é uma heurística de baixa complexidade.

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Rvore geradora de peso m nimo
Árvore Geradora de Peso Mínimo

  • Entrada:

    G = (V,E) grafo não-orientado

    peso c(e) e  E

  • Saída: F  E tal que

    (i) O grafo G’=(V,F) é acíclico e conexo (G’ é gerador de G)

    (ii) F é maximal

    (iii) c(F)   c(e) é mínimo

e  F

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Rvore geradora de peso m nimo1
Árvore Geradora de Peso Mínimo

3

A

B

3

A

B

4

4

9

7

8

C

3

F

7

2

8

C

3

F

2

E

8

D

8

9

E

D

A

B

4

9

2

C

F

8

8

E

D

Exemplos de árvores geradoras:

8

Princípio do algoritmo: a aresta de

menor peso sempre pertence à

solução ótima

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Algoritmo de kruskal
Algoritmo de Kruskal

L  lista com arestas ordenadas em ordem crescente de pesos;

F  ;

count  0;

enquanto count < n – 1 e L   faça

seja (v,w) o próximo arco de L

remover (v,w) de L

se v e w não estão na mesma componente

início

F  F  {(v,w)}

colocar v e w na mesma componente

count  count + 1

fim

fim

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Exemplo1
Exemplo

C(T) = 2 + 2 + 3 + 3 + 4 = 14

3

A

B

4

9

7

2

8

C

3

F

2

8

8

9

E

D

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Exemplo2
Exemplo

Vértice

Árvore

a

1

b

2

c  e ?

3  5

c

3

d

4

e

5

f

6

f  c ?

6  3

Vértice

Árvore

Vértice

Árvore

a

1

a

1

b

2

b

2

c

5

c

3

d

4

d

4

e

5

e

5

f

5

f

3

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Exemplo3
Exemplo

Vértice

Árvore

a

1

b

2

c  e ?

3  5

c

5

d

4

e

5

f

5

Vértice

Árvore

Vértice

Árvore

Vértice

Árvore

a

1

a

4

a

5

b  a ?

2  1

a  d ?

1  4

a  f ?

4  5

b

1

b

4

b

5

c

5

c

5

c

5

d

4

d

4

d

5

e

5

e

5

e

5

f

5

f

5

f

5

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Complexidade
Complexidade

Ordenar  O(m log m)O(m log n)

Testar componentes  O(1) m vezes  O(m)

Reorganizar componentes O(n) n vezes  O(n2)

T(n) = O(m log m) + O(m) + O(n2) =

= O(m log m + n2) = O(m log n + n2)

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Estrutura de dados
Estrutura de dados

Union finding:

1) Dado um nó, obter sua componente.

2) Fundir duas componetes.

  • Colocar os nós de cada componente em uma árvore e representar a componente pela raiz da árvore.

  • Achar a componente: seguir o caminho do nó até a raiz.

  • Fundir duas componentes: fazer a raiz de uma componente tornar-se filha da raiz da outra.

    • A raiz da árvore mais baixa torna-se filho da raiz da árvore mais alta.

    • Altura da árvore  log n

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Estrutura de dados1
Estrutura de dados

4

2

1

3

2

1

3

4

2

...

1

3

4

...

1

3

2

árvore mais baixa  árvore mais alta

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Complexidade1
Complexidade

  • altura  log n

    Determinar cada componente e testar: O(log n)

    Reorganizar componentes: O(1)

    Complexidade:

    T(n) = O(m log n), melhor do que O(m log n + n2)

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Algoritmo de prim
Algoritmo de Prim

  • Começar com um nó qualquer.

  • A cada iteração, adicionar a aresta de menor peso que conecta um nó já conectado a um nó não conectado.

3

A

B

4

9

7

2

8

C

3

F

2

8

8

9

E

D

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Algoritmo de prim1
Algoritmo de Prim

  • Seja (k,l) a aresta de menor peso

  • Para i de 1 a n, fazer:

    prox(i)  l, se cil < clk

    prox(i)  k, caso contrário

  • prox(k), prox(l)  0

  • Fazer (n-2) iterações:

    • Seja j tal que prox(j)  0 e cj,prox(j) é mínimo

    • Fazer prox(j)  0

    • Para k de 1 a n, faça

      Se prox(k)  0 e ck,prox(k) > ckj, então prox(k)  j

Complexidade: T(n) = O(n2)

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Exemplo4
Exemplo

d

f

c

e

d

c

f

e

a

b

3

b

a

4

2

3

2

3

4

9

7

3

2

8

2

8

8

9

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Intercala o tima de arquivos
Intercalação ótima de arquivos

A = 30

B = 20

C = 10

registros

  • Intercalar 2 arquivos com m e n registros: m + n operações (merge).

  • Intercalar diversos arquivos: dois a dois

  • Diferentes ordens levam a diferentes tempos de processamento:

A + B = 50 operações

(A + B) + C = 60 operações

B + C = 30 operações

(B + C) + A = 60 operações

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Intercala o tima de arquivos1
Intercalação ótima de arquivos

n4

n3

n2

n1

n1 + n2

n1 + n2 + n3

n1 + n2 + n3 + n4

3n1 + 3n2 + 2n3 + n4

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Intercala o tima de arquivos2
Intercalação ótima de arquivos

n4

n3

n2

n1

Menores arquivos primeiro!

n1 + n2

n3 + n4

(n1 + n2)+ (n3 + n4)

2n1 + 2n2 + 2n3 + 2n4

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Intercala o tima de arquivos3
Intercalação ótima de arquivos

  • di.qi

    (qi é o número de registros no arquivo i)

  • Arquivos: nós externos da árvore binária

  • Operações: nós internos

  • di: distâncias da raiz ao nó representando o i-ésimo arquivo

  • Número total de operações (cópias/deslocamento)

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Intercala o tima de arquivos4
Intercalação ótima de arquivos

  • Lista L de n árvores

  • Cada nó na árvore tem 3 campos

    • LCHILD:

    • RCHILD:

    • PESO: tamanho de um arquivo

procedure TREE(i,n)

para i = 1 até n-1

GETNODE (T)

LCHILD(T)  LEAST (L)

RCHILD(T)  LEAST (L)

WEIGHT(T)  WEIGHT(LCHILD(T)) + WEIGHT(RCHILD(T))

INSERT(L,T)

return (LEAST(L))

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Intercala o tima de arquivos5
Intercalação ótima de arquivos

GETNODE(T): novo nó para usar na construção da árvore

LEAST(L): obtém e remove da árvore em L cuja raiz tem menor peso

INSERT(L,T): insere a árvore com raiz T na lista L

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Intercala o tima de arquivos6
Intercalação ótima de arquivos

10

20

30

30

30

30

20

10

5

5

15

4

2

5

3

1

L:

T

GETNODE

LEAST (L) 1

LEAST (L) 2

L:

5

3

4

6

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Intercala o tima de arquivos7
Intercalação ótima de arquivos

30

30

20

10

10

30

20

35

15

5

30

5

60

15

35

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Intercala o tima de arquivos8
Intercalação ótima de arquivos

95

20

10

30

35

15

5

60

30

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Intercala o tima de arquivos9
Intercalação ótima de arquivos

n – 1 iterações

Lista L ordenada pelos pesos

LEAST  O(1)

INSERT  O(n)

L organizada como um heap

LEAST  O(log n)

INSERT  O(log n)

O(n2)

O(n log n)

Prova por indução

Se L inicialmente contém n  1 árvores-nós isoladas com pesos q1, ..., qn, então o algoritmo gera uma árvore ótima com estes pesos.

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programação Dinâmica

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Motiva o
Motivação

  • Problema: determinar o caminho mais curto de 1 a 12 no grafo abaixo

Trajetória ótima de cada

nó ao destino final

7

2

4

7

4

6

9

6

9

9

4

2

5

2

7

3

16

0

5

2

4

7

2

1

12

7

10

3

18

1

3

11

4

7

5

5

5

2

8

11

15

11

6

5

8

  • Procedimento backwards

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Motiva o1
Motivação

  • Problema: determinar o caminho mais curto de 1 a 12 no grafo abaixo

Trajetória ótima do nó

inicial até cada nó

9

2

4

9

15

6

9

6

9

7

4

2

5

2

7

3

0

11

16

14

4

7

2

1

12

7

10

3

3

3

1

11

4

10

16

5

5

2

8

11

2

11

6

5

8

  • Procedimento forward

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Motiva o2
Motivação

  • Problema: determinar o caminho mais curto de 1 a 12 no grafo abaixo

Trajetória ótima através

de cada nó

2

4

9+7

6

9

6

9

7+9

4

2

5

2

7

3

0+16

16+0

14+2

4

7

2

1

12

7

10

3

3

1

11

4

5

5

2

8

11

11

6

5

8

  • Combinação das trajetórias ótimas

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Motiva o3
Motivação

  • Problema: determinar o caminho mais curto de 1 a 12 no grafo abaixo

Trajetória ótima através

de cada nó

2

4

6

9

6

9

4

2

5

2

7

3

4

7

2

1

12

7

10

3

3

1

11

4

10+7

5

5

2

8

11

11

6

5

8

  • Combinação das trajetórias ótimas

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica
Programação dinâmica

  • Aplicação a problemas de decisões seqüenciais: cada decisão aplicada a um estado em determinado estágio leva a um estado do estágio imediatamente seguinte.

  • Princípio da otimalidade: uma seqüência ótima de decisões tem a propriedade de que quaisquer que sejam o estado e a decisão inicial, as decisões remanescentes constituem uma seqüência ótima de decisões com relação ao estado decorrente da primeira decisão.

  • Alternativamente: “toda subtrajetória da trajetória ótima é ótima com relação a suas extremidades inicial e final”.

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica1
Programação dinâmica

  • Método exato para resolver problemas de progamação inteira que envolvem apenas decisões seqüenciais, nos quais cada nova decisão depende apenas do estado do sistema, mas não das decisões anteriores (isto é, da forma como este estado foi atingido).

  • Principais conceitos envolvidos:

    • estágios (etapas)

    • estados

    • decisões

    • função critério a ser otimizada

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica2
Programação dinâmica

  • Roteiro de aplicação:

    • Identificar um modelo de decisões seqüenciais através de seus estágios.

    • Assegurar-se de que cada solução viável (ou trajetória) pode ser vista como uma seqüência de decisões tomadas a cada estágio, de modo tal que seu custo seja igual à soma dos custos das decisões individuais.

    • Definir o conceito de estado como a resultante de todas as decisões relevantes tomadas no passado (caso forward).

      (alternativamente, definir o conceito de estado como a resultante de todas as decisões relevantes tomadas no futuro no caso backwards)

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica3
Programação dinâmica

  • Roteiro de aplicação (continuação):

    • Determinar as transições de estado possíveis.

    • Atribuir o custo de cada transição de estado à decisão correspondente.

    • Escrever uma recursão que defina o custo ótimo do estado inicial até o estado final.

  • Exemplo de aplicação: problema da mochila

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila6
Problema da mochila

  • Caso (4): os itens não podem ser fracionados e no máximo uma unidade de cada item pode ser selecionada

  • Problema de programação inteira

  • As variáveis inteiras binárias (0-1) representam a decisão de selecionar um objeto ou não.

  • Solução não trivial!

  • Ordenar as variáveis pelo índice lucro/volume resolve o problema linear apenas, mas não o de programação inteira.

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila7
Problema da mochila

  • Decomposição do problema em estágios

  • Em vez de considerar uma solução (x1,x2,...,xn) completa de uma só vez, visualizar o problema como se as decisões fossem tomadas para um item de cada vez.

  • Após k decisões, terão sido determinados quais dos primeiros k itens devem ser selecionados e, conseqüentemente, terão sido determinados os valores das variáveis x1,x2,...,xk.

  • Neste ponto, o valor acumulado é e o volume acumulado é

    .

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila8
Problema da mochila

  • Estágio:

    cada variável do problema

  • Estado:

    volume total ocupado com as decisões já tomadas

  • Decisão:

    selecionar ou não um item (isto é, fazer xk=1)

  • Custo da decisão de selecionar o item k:

    aumento de ck unidades no lucro parcial acumulado

  • Efeito da decisão de selecionar o item k:

    aumento do volume ocupado (estado) em ak unidades

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila9
Problema da mochila

  • Definição: yk(u) = lucro máximo que pode ser obtido com volume total igual a u e usando apenas itens do conjunto {1,...,k}

  • Quanto vale y0(0)?

    • y0(0) = 0 (sem objetos selecionados, o peso e o lucro são nulos)

  • Definir yk(u) = - se é impossível obter um volume total igual a u apenas com itens dentre os do conjunto {1,...,k}.

  • Quanto valem y0(u) e yk(0)?

    • y0(u) = - para u > 0 (impossível acumular peso sem itens)

    • yk(0) = 0 para k = 1,2,...,n (nenhum item selecionado)

  • Calcular yk(u) para k = 1,...,n e u = 0,...b, a partir de y0(0).

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila10
Problema da mochila

  • yk(u) = lucro máximo que pode ser obtido com volume total igual a u e usando apenas itens do conjunto {1,...,k}

  • Calcular yk(u) para k = 1,...,n e u = 0,...b:

  • Interpretação: há duas alternativas para se obter yk(u), dependendo do item k ser selecionado ou não

    • yk(u) = yk-1(u), se o item k não é usado

    • yk(u) = yk-1(u-ak)+ck, se o item k é usado

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila11
Problema da mochila

  • Observar que o lucro associado ao estado resultante de uma decisão depende apenas do valor desta decisão e do estado atual, mas não depende da forma como este último foi atingido.

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila12
Problema da mochila

y5(4) =

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila13
Problema da mochila

y5(b) =

Valor ótimo = maxb=0,...,4 {y5(b)}

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila14
Problema da mochila

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila15
Problema da mochila

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila16
Problema da mochila

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila17
Problema da mochila

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila18
Problema da mochila

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila19
Problema da mochila

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila20
Problema da mochila

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila21
Problema da mochila

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila22
Problema da mochila

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila23
Problema da mochila

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila24
Problema da mochila

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila25
Problema da mochila

2

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila26
Problema da mochila

0

2

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila27
Problema da mochila

0

2

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila28
Problema da mochila

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila29
Problema da mochila

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila30
Problema da mochila

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila31
Problema da mochila

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila32
Problema da mochila

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila33
Problema da mochila

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila34
Problema da mochila

2

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila35
Problema da mochila

0

2

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila36
Problema da mochila

0

2

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila37
Problema da mochila

2

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila38
Problema da mochila

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila39
Problema da mochila

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila40
Problema da mochila

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila41
Problema da mochila

0

1

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila42
Problema da mochila

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila43
Problema da mochila

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila44
Problema da mochila

0

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila45
Problema da mochila

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila46
Problema da mochila

1

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila47
Problema da mochila

0

1

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila48
Problema da mochila

0

1

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila49
Problema da mochila

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila50
Problema da mochila

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila51
Problema da mochila

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila52
Problema da mochila

0

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila53
Problema da mochila

0

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila54
Problema da mochila

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila55
Problema da mochila

0

3

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila56
Problema da mochila

0

3

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila57
Problema da mochila

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila58
Problema da mochila

0

3

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila59
Problema da mochila

0

3

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila60
Problema da mochila

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila61
Problema da mochila

0

3

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila62
Problema da mochila

0

3

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila63
Problema da mochila

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila64
Problema da mochila

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila65
Problema da mochila

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila66
Problema da mochila

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila67
Problema da mochila

x5=1

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila68
Problema da mochila

x5=1

x4=1

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila69
Problema da mochila

x5=1

x3=1

x4=1

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila70
Problema da mochila

x5=1

x2=0

x3=1

x4=1

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila71
Problema da mochila

x5=1

x1=0

x2=0

x3=1

x4=1

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema da mochila72
Problema da mochila

  • Os estados em verde e as transições possíveis (arcos com setas) definem um grafo multiestágio para a aplicação da recursão de programação dinâmica.

  • Número de operações (tempo de processamento) diretamente proporcional ao produto do tamanho da mochila pelo número de variáveis (preencher inteiramente a matriz de dimensões (b+1)x(n+1)): aplicabilidade limitada aos valores de n e de b

  • Caso seja possível levar múltiplas cópias de cada item, aumenta o número de decisões e a complexidade do problema.

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica4
Programação dinâmica

1

2

...

n-1

n

  • Redução no número total de operações:

p “linhas”

B

Cálculo da menor

trajetória de A a B

Total de adições?

Total de trajetórias

de A a B: pn

Cálculo exaustivo: n.pn

Programação dinâmica:

p + p.p.(n-1) + p  n.p2

A

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica5
Programação dinâmica

  • Observar que o valor da função objetivo associado a um estado depende apenas dele, mas não depende da forma como foi atingido.

  • O fato de serem implicitamente descartadas subtrajetórias não-ótimas é que leva à redução significativa do número de operações.

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica6
Programação dinâmica

  • Identificar decisões e estágios

  • Identificar o critério de otimização

  • Construir a função critério

    • Identificar o critério de otimalidade

    • Para cada decisão relacionar recursivamente os valores do critério definindo as variáveis de estado necessários

  • Considerando as variáveis de estado, fornecer condições de contorno para a função critério.

  • Determinar a política ótima para cada estágio e estado.

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica7
Programação dinâmica

  • (I) Problema de otimização de investimentos: Considere-se um conjunto de n possíveis investimentos, nos quais é possível aplicar no máximo um total de M unidades monetárias. Seja cj(k) o retorno obtido com a aplicação de 0  k  M unidades monetárias no investimento j = 1,...,n. Determinar a aplicação ótima a ser feita em cada investimento, de modo a maximizar o retorno total. Resolver o problema para n = 3 e M = 4, considerando a matriz de retornos fornecida a seguir:

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica8
Programação dinâmica

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica9
Programação dinâmica

  • Estágio:

    • cada investimento k = 1, 2, 3 considerado

  • Estado:

    • total ainda disponível para ser aplicado nos investimentos k, k+1, …, n

    • outra alternativa: total aplicado nos investimentos 1, 2, …, k

  • Decisão:

    • quanto aplicar no investimento k

  • Recursão:

    • Rk(x) = max0yx {ck(y) + Rk+1(x-y)}

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica10
Programação dinâmica

  • Condições de contorno:

    • R4(0) = 0Todos os recursos devem ser usados nos três investimentos.

  • Valor máximo do retorno obtido:

    • R1(4) = ?Maximizar o retorno obtido com a aplicação de um total de quatro unidades nos investimentos 1, 2, 3.

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica11
Programação dinâmica

Estado

inicial:

R1(4) = ?

Estado

final:

R4(0) = 0

Investimento 1

Investimento 2

Investimento 3

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica12
Programação dinâmica

4

Estado

inicial:

R1(4) = ?

Estado

final:

R4(0) = 0

0

Investimento 1

Investimento 2

Investimento 3

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica13
Programação dinâmica

4

4

Estado

inicial:

R1(4) = ?

3

2

1

Estado

final:

R4(0) = 0

0

0

Investimento 1

Investimento 2

Investimento 3

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica14
Programação dinâmica

4

4

4

Estado

inicial:

R1(4) = ?

3

3

2

2

1

1

Estado

final:

R4(0) = 0

0

0

0

Investimento 1

Investimento 2

Investimento 3

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica15
Programação dinâmica

0

4

4

4

3

Estado

inicial:

R1(4) = ?

3

3

7

11

2

2

12

1

1

Estado

final:

R4(0) = 0

0

0

0

Investimento 1

Investimento 2

Investimento 3

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica16
Programação dinâmica

0

0

4

4

4

3

Estado

inicial:

R1(4) = ?

1

3

3

7

2

11

2

2

4

12

1

1

Estado

final:

R4(0) = 0

8

0

0

0

Investimento 1

Investimento 2

Investimento 3

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica17
Programação dinâmica

0

0

4

4

4

3

Estado

inicial:

R1(4) = ?

1

0

3

3

7

4

1

2

11

2

2

4

2

12

1

1

Estado

final:

R4(0) = 0

8

0

0

0

Investimento 1

Investimento 2

Investimento 3

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica18
Programação dinâmica

0

0

4

4

4

3

Estado

inicial:

R1(4) = ?

1

0

3

3

7

4

1

2

0

11

2

2

4

1

2

2

12

1

1

Estado

final:

R4(0) = 0

8

0

0

0

Investimento 1

Investimento 2

Investimento 3

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica19
Programação dinâmica

0

0

4

4

4

3

Estado

inicial:

R1(4) = ?

1

0

3

3

7

4

1

2

0

11

2

2

4

1

2

2

12

0

1

1

1

Estado

final:

R4(0) = 0

8

0

0

0

Investimento 1

Investimento 2

Investimento 3

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica20
Programação dinâmica

0

0

4

4

4

3

Estado

inicial:

R1(4) = ?

1

0

3

3

7

4

1

2

0

11

2

2

4

1

2

2

12

0

1

1

1

Estado

final:

R4(0) = 0

8

0

0

0

0

Investimento 1

Investimento 2

Investimento 3

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica21
Programação dinâmica

0

0

4

4

4

3

8

Estado

inicial:

R1(4) = ?

1

0

3

3

7

6

4

1

2

0

11

2

2

4

1

4

2

2

12

0

1

1

2

1

Estado

final:

R4(0) = 0

8

0

0

0

0

0

Investimento 1

Investimento 2

Investimento 3

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica22
Programação dinâmica

0

0

4

4

4

3

8

Estado

inicial:

R1(4) = ?

1

0

3

3

7

6

4

1

2

0

11

2

2

4

1

4

2

2

12

0

1

1

2

1

Estado

final:

R4(0) = 0

8

0

0

0

0

0

0

Investimento 1

Investimento 2

Investimento 3

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica23
Programação dinâmica

8

0

0

4

4

4

3

8

Estado

inicial:

R1(4) = ?

1

6

0

3

3

7

6

4

1

2

4

0

11

2

2

4

1

4

2

2

2

12

0

1

1

2

1

Estado

final:

R4(0) = 0

8

0

0

0

0

0

0

0

Investimento 1

Investimento 2

Investimento 3

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica24
Programação dinâmica

8

8

0

0

4

4

4

3

8

Estado

inicial:

R1(4) = ?

1

6

0

3

3

7

6

4

1

2

4

0

11

2

2

4

1

4

2

2

2

12

0

1

1

2

1

Estado

final:

R4(0) = 0

8

0

0

0

0

0

0

0

Investimento 1

Investimento 2

Investimento 3

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica25
Programação dinâmica

8

8

0

0

4

4

4

3

8

Estado

inicial:

R1(4) = ?

1

6

6

0

3

3

7

6

4

1

2

4

0

11

2

2

4

1

4

2

2

2

12

0

1

1

2

1

Estado

final:

R4(0) = 0

8

0

0

0

0

0

0

0

Investimento 1

Investimento 2

Investimento 3

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica26
Programação dinâmica

8

8

0

0

4

4

4

3

8

Estado

inicial:

R1(4) = ?

1

6

6

0

3

3

7

6

4

1

2

4

4

0

11

2

2

4

1

4

2

2

2

12

0

1

1

2

1

Estado

final:

R4(0) = 0

8

0

0

0

0

0

0

0

Investimento 1

Investimento 2

Investimento 3

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica27
Programação dinâmica

8

8

0

0

4

4

4

3

8

Estado

inicial:

R1(4) = ?

1

6

6

0

3

3

7

6

4

1

2

4

4

0

11

2

2

4

1

4

2

2

2

2

12

0

1

1

2

1

Estado

final:

R4(0) = 0

8

0

0

0

0

0

0

0

Investimento 1

Investimento 2

Investimento 3

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica28
Programação dinâmica

8

8

0

0

4

4

4

3

8

Estado

inicial:

R1(4) = ?

1

6

6

0

3

3

7

6

4

1

2

4

4

0

11

2

2

4

1

4

2

2

2

2

12

0

1

1

2

1

Estado

final:

R4(0) = 0

8

0

0

0

0

0

0

0

0

Investimento 1

Investimento 2

Investimento 3

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica29
Programação dinâmica

13

8

8

0

0

4

4

4

3

8

Estado

inicial:

R1(4) = ?

1

6

6

0

3

3

7

6

4

1

2

4

4

0

11

2

2

4

1

4

2

2

2

2

12

0

1

1

2

1

Estado

final:

R4(0) = 0

8

0

0

0

0

0

0

0

0

Investimento 1

Investimento 2

Investimento 3

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica30
Programação dinâmica

13

8

8

0

0

4

4

4

3

8

Estado

inicial:

R1(4) = ?

1

Solução ótima:

projeto 1: 3 unidades

projeto 2: 0 unidades

projeto 3: 1 unidade

Retorno total = 13

6

6

0

3

3

7

6

4

1

2

4

4

0

11

2

2

4

1

4

2

2

2

2

12

0

1

1

2

1

Estado

final:

R4(0) = 0

8

0

0

0

0

0

0

0

0

Investimento 1

Investimento 2

Investimento 3

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica31
Programação dinâmica

  • (II) Problema de substituição de equipamentos: Uma empresa precisa de uma máquina para produzir determinado produto ao longo dos próximos N anos. Os seguintes dados são disponíveis:P = preço de compra de uma máquina novac(i) = custo anual de operação de uma máquina de idade it(i) = preço obtido na troca de uma máquina de idade ir(i) = valor de residual uma máquina de idade iNo início do período de programação, a empresa dispõe de uma máquina com M anos de uso. Determinar a política ótima de substituição desta máquina ao longo dos N anos, de modo a minimizar a soma dos custos anuais. Considerar N = 5 (horizonte), M = 2 (idade da máquina no início do horizonte), P = 50 (preço de compra de uma máquina nova) e os demais custos e preços informados na tabela a seguir.

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica32
Programação dinâmica

Observar que o modelo pode ser estendido para considerar preços diferentes para uma máquina nova a cada ano, taxa de desconto, troca por máquinas mais novas mas já usadas, etc.

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica33
Programação dinâmica

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica34
Programação dinâmica

  • Estágio:

    • cada ano k = 1, 2, ..., N do horizonte

  • Estado:

    • idade da máquina no ano k

  • Decisão:

    • o que fazer com a máquina no ano k: trocá-la por uma nova ou mantê-la em funcionamento

  • Recursão:

    • Vk(i): custo ótimo total do ano k até o final do horizonte a partir de uma máquina de idade i

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica35
Programação dinâmica

  • Recursão:

    • Vk(i): custo ótimo total do ano k até o final do horizonte a partir de uma máquina de idade I

    • Máquinas novas são sempre compradas no dia 1 de janeiro de cada ano e completam um ano de vida em 1 de janeiro do ano seguinte.

    • Caso uma máquina de idade i seja trocada por uma nova no início do ano k: Vk(i) = p - t(i) + c(0) + Vk+1(1)

    • Caso contrário: Vk(i) = c(i) + Vk+1(i+1)

    • Vk(i) = mínimo {p - t(i) + c(0) + Vk+1(1), c(i) + Vk+1(i+1)}

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica36
Programação dinâmica

  • Condições de contorno:

    • VN+1(i) = -r(i)A máquina é vendida por seu valor residual ao final do horizonte.

  • Início do ano 1: máquina tem idade M

  • Custo mínimo ao longo do horizonte:

    • V1(M) = ?

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica37
Programação dinâmica

Ano 3

Ano 4

Ano N=5

Ano 6

Ano 1

Ano 2

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica38
Programação dinâmica

2

Ano 3

Ano 4

Ano N=5

Ano 6

Ano 1

Ano 2

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica39
Programação dinâmica

2

Ano 3

Ano 4

Ano N=5

Ano 6

Ano 1

Ano 1

Ano 2

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica40
Programação dinâmica

3

20

2

39

1

Ano 3

Ano 4

Ano N=5

Ano 6

Ano 1

Ano 2

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica41
Programação dinâmica

3

20

2

39

1

Ano 3

Ano 4

Ano N=5

Ano 6

Ano 1

Ano 2

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica42
Programação dinâmica

3

20

2

2

39

13

1

1

28

Ano 3

Ano 4

Ano N=5

Ano 6

Ano 1

Ano 2

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica43
Programação dinâmica

4

40

3

20

49

2

2

39

13

1

1

28

Ano 3

Ano 4

Ano N=5

Ano 6

Ano 1

Ano 2

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica44
Programação dinâmica

4

40

3

20

49

2

2

39

13

1

1

28

Ano 3

Ano 4

Ano N=5

Ano 6

Ano 1

Ano 2

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica45
Programação dinâmica

5

70

4

40

55

3

20

49

2

2

39

13

1

1

1

28

Ano 3

Ano 4

Ano N=5

Ano 6

Ano 1

Ano 2

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica46
Programação dinâmica

5

70

4

40

55

3

3

20

49

20

39

2

2

2

39

13

13

1

1

1

28

28

Ano 3

Ano 4

Ano N=5

Ano 6

Ano 1

Ano 2

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica47
Programação dinâmica

5

70

4

40

55

3

3

20

49

20

39

2

2

2

39

13

13

1

1

1

28

28

Ano 3

Ano 4

Ano N=5

Ano 6

Ano 1

Ano 2

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica48
Programação dinâmica

6

100

5

70

60

4

40

55

3

3

20

49

20

39

2

2

2

39

13

13

1

1

1

1

28

28

Ano 3

Ano 4

Ano N=5

Ano 6

Ano 1

Ano 2

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica49
Programação dinâmica

6

100

5

70

60

4

4

40

40

55

3

3

3

49

20

49

20

20

39

39

2

2

2

2

39

13

13

13

1

1

1

1

28

28

28

Ano 3

Ano 4

Ano N=5

Ano 6

Ano 1

Ano 2

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica50
Programação dinâmica

6

100

5

70

60

4

4

40

40

55

3

3

3

49

20

49

20

20

39

39

2

2

2

2

39

13

13

13

1

1

1

1

28

28

28

Ano 3

Ano 4

Ano N=5

Ano 6

Ano 1

Ano 2

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica51
Programação dinâmica

7

110

6

100

60

5

70

60

4

4

40

40

55

3

3

3

49

20

49

20

20

39

39

2

2

2

2

39

13

13

13

1

1

1

1

1

28

28

28

Ano 3

Ano 4

Ano N=5

Ano 6

Ano 1

Ano 2

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica52
Programação dinâmica

7

110

6

100

60

5

5

70

70

60

4

4

4

55

40

40

40

55

3

3

3

3

49

20

49

20

49

20

20

39

39

2

2

2

2

2

39

39

13

13

13

13

1

1

1

1

1

28

28

28

28

Ano 3

Ano 4

Ano N=5

Ano 6

Ano 1

Ano 2

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica53
Programação dinâmica

-0

7

110

6

100

60

-0

5

5

70

70

60

-0

4

4

4

55

40

40

40

55

-8

3

3

3

3

49

20

49

20

49

20

20

-17

39

39

2

2

2

2

2

39

39

13

13

13

13

-25

1

1

1

1

1

28

28

28

28

Ano 3

Ano 4

Ano N=5

Ano 6

Ano 1

Ano 2

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica54
Programação dinâmica

-0

7

110

6

100

60

-0

5

5

70

70

60

-0

4

4

4

55

40

40

40

55

-8

3

3

3

3

49

20

49

20

49

20

20

-17

39

39

2

2

2

2

2

39

39

13

13

13

13

-25

1

1

1

1

1

28

28

28

28

Ano 3

Ano 4

Ano N=5

Ano 6

Ano 1

Ano 2

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica55
Programação dinâmica

-0

7

110

35

6

100

60

-0

5

5

70

70

30

60

-0

4

4

4

55

40

40

40

55

24

-8

3

3

3

3

49

20

49

20

49

20

20

14

-17

39

39

2

2

2

2

2

39

39

13

13

13

-4

13

-25

1

1

1

1

1

28

28

28

28

Ano 3

Ano 4

Ano N=5

Ano 6

Ano 1

Ano 2

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica56
Programação dinâmica

-0

7

110

35

6

100

56

60

-0

5

5

70

70

30

60

-0

4

4

4

55

40

45

40

40

55

24

-8

3

3

3

3

49

20

49

20

49

20

20

14

35

-17

39

39

2

2

2

2

2

39

39

13

13

24

13

-4

13

-25

1

1

1

1

1

28

28

28

28

Ano 3

Ano 4

Ano N=5

Ano 6

Ano 1

Ano 2

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica57
Programação dinâmica

-0

7

110

35

6

100

56

60

-0

5

5

70

70

79

30

60

-0

4

4

4

55

40

45

40

40

55

24

-8

3

3

3

3

49

20

49

63

20

49

20

20

14

35

-17

39

39

2

2

2

2

2

39

39

13

48

13

24

13

-4

13

-25

1

1

1

1

1

28

28

28

28

Ano 3

Ano 4

Ano N=5

Ano 6

Ano 1

Ano 2

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica58
Programação dinâmica

-0

7

110

35

6

100

56

60

-0

5

5

70

70

79

30

60

-0

4

4

4

55

40

97

45

40

40

55

24

-8

3

3

3

3

49

20

49

63

20

49

20

20

14

35

-17

39

39

2

2

2

2

2

39

39

76

13

48

13

24

13

-4

13

-25

1

1

1

1

1

28

28

28

28

Ano 3

Ano 4

Ano N=5

Ano 6

Ano 1

Ano 2

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica59
Programação dinâmica

-0

7

110

35

6

100

56

60

-0

5

5

70

70

79

30

60

-0

4

4

4

55

40

97

45

40

40

55

24

-8

3

3

3

3

49

20

115

49

63

20

49

20

20

14

35

-17

39

39

2

2

2

2

2

39

39

76

13

48

13

24

13

-4

13

-25

1

1

1

1

1

28

28

28

28

Ano 3

Ano 4

Ano N=5

Ano 6

Ano 1

Ano 2

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica60
Programação dinâmica

-0

7

Solução ótima: trocar a máquina

nos anos 1, 2 e 4

Custo total = 115

110

35

6

100

56

60

-0

5

5

70

70

79

30

60

-0

4

4

4

55

40

97

45

40

40

55

24

-8

3

3

3

3

49

20

115

49

63

20

49

20

20

14

35

-17

39

39

2

2

2

2

2

39

39

76

13

48

13

24

13

-4

13

-25

1

1

1

1

1

28

28

28

28

Ano 3

Ano 4

Ano N=5

Ano 6

Ano 1

Ano 2

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica61
Programação dinâmica

  • (III) Problema simplificado de planejamento da operação: Considere-se um sistema formado por uma usina hidráulica com reservatório (ou um sistema equivalente) e uma usina térmica capaz de complementar toda a demanda. São conhecidas as afluências mensais, as demandas mensais, a vazão turbinada máxima mensal da usina hidráulica e os volumes inicial e final do reservatório. Equacionar um modelo passível de ser resolvido por programação dinâmica para a otimização da operação, minimizando o custo de complementação térmica.

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica62
Programação dinâmica

  • Dados:

    • Horizonte: k = 1, 2, …, N

    • Demanda no mês k: d(k)

    • Afluência no mês k: a(k)

    • Vazão turbinada máxima no mês k: p(k)

    • Custo unitário da geração térmica no mês k: c(k)

    • Volume mínimo do reservatório no mês k: m(k)

    • Volume máximo do reservatório no mês k: M(k)

    • Volume inicial do reservatório: V(1) = Vi

    • Volume final do reservatório: V(N+1) = Vf

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica63
Programação dinâmica

  • Estágio:

    • cada mês k = 1, 2, …, N do horizonte de planejamento

  • Estado:

    • volume x(k) do reservatório no mês k

  • Decisão:

    • vazão turbinada u(k) na usina hidráulica no mês k

      geração térmica t(k) no mês k calculada a partir de u(k) e d(k):t(k) = max {0,d(k)-produção(u(k))}

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica64
Programação dinâmica

  • Recursão:

    • x(k+1) = x(k) + a(k) - u(k)

    • m(k)  x(k)  M(k)

    • x(1) = Vi

    • x(N+1) = Vf

    • 0  u(k)  p(k)

    • t(k) = max {0,d(k)-produção(u(k))}

    • minimizar k=1,…,n c(k).t(k)

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica65
Programação dinâmica

  • Considerações:

    • Não-linearidades

      • produção na usina hidráulica em função da vazão turbinada

      • custo de complementação térmica

    • Discretização dos volumes e das vazões turbinadas

      • aumento do espaço de estados

    • Outras variáveis de decisão

      • vertimento v(k) no mês k: x(k+1) = x(k) + a(k) - u(k) - v(k)

      • produção térmica no mês k: d(k) = produção(u(k)) + t(k) + deficit(k)

      • aumento do espaço de decisões

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Programa o din mica66
Programação dinâmica

  • Considerações (continuação):

    • Múltiplos reservatórios

      • estado do sistema descrito por um vetor de volumes

      • aumento do espaço de estados

      • “explosão combinatória”

    • Demandas e/ou afluências não-determinísticas

      • modelo de programação dinâmica estocástica

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Todos os caminhos mais curtos
Todos os caminhos mais curtos

Cii = 0

Cij = +  (i,j) E

Não há ciclos negativos

R

i

j

 ciclo

  • G = (V, E) grafo orientado |V| = n

  • Obter o valor do caminho mais curto entre cada par de nós

  • Caminho mais curto de ia j:

  • Se o caminho curto de i a j passa por k, então ele usa o caminho mais curto de 1 a ke o caminho mais curto de k aj.

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Todos os caminhos mais curtos1
Todos os caminhos mais curtos

  • Obter o caminho mais curto de i a j pode ser visto como a determinação do nó de maior índice que faz parte deste caminho.

  • Em seguida, achar dois caminhos mais curtos:

    • de i a j sem usar nós de índice maior do

    • de k a jque k-1

  • Se k é o índice do nó de maior índice entre ie j, então o caminho mais cursto de i a knão passa por nenhum nó de índice maior do que k–1.

  • Ak(i,j): comprimento do caminho mais curto de i a j passando por nenhum vértice de índice maior do que k.

  • A(i,j): comprimento do caminho mais curto de i a j.

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Todos os caminhos mais curtos2
Todos os caminhos mais curtos

  • A(i, j) = min {Cij,A’(i, j)}

  • A’(i, j) = min {Ak-1(i,k) + Ak-1(k,j)} 1  k  n

  • A0(i, j) = Cij

  • O caminho mais curto de i e jnão passando por um nó de índice maior do que k ou passa pelo nó k ou não:

    Se passa : Ak(i, j) = Ak-1(i,k) + Ak-1(k,j)

    Se não passa: Ak(i, j) = Ak-1(i,j)

  • Ak(i, j) = min {Ak-1(i,k) + Ak-1(k,j), Ak-1(i,j)}

    A1, A2, A3, ..., An A = An

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Todos os caminhos mais curtos3
Todos os caminhos mais curtos

0 4 11

6 0 2

3  0

C =

6

1

2

3

4

11

2

3

para i = 1 até n faça

para j = 1 até n faça

a(i,j)  Cij

para k = 1 até n faça

para i = 1 até n faça

para j = 1 até n faça

ak(i,j)  min{ak-1(i,j), ak-1(i,k) + ak-1(k,j)}

Exemplo:

T(n) = O(n3)

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Todos os caminhos mais curtos4
Todos os caminhos mais curtos

0 4 6

6 0 2

3 7 0

0 4 11

6 0 2

3  0

0 4 11

6 0 2

3 7 0

A2 =

A0 =

A1 =

0 4 6

5 0 2

3 7 0

A3 =

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Encadeamento timo do produto de matrizes
Encadeamento ótimo do produto de matrizes

Qual é a influência da ordem?

  • Seqüência de matrizes A1,A2, ..., An

    • Parentetizar para definir a ordem em que as matrizes serão multiplicadas.

    • Multiplicar as matrizes duas a duas segundo o algoritmo tradicional.

  • Um produto de matrizes está completamente parentetizado

    • se é uma matriz única

    • se é o produto de duas matrizes completamente parentetizados envolvido por parênteses.

      (A1 (A2 (A3 A4) ) )

      (A1 ( (A2 A3 ) A4 ) )

      ( (A1 (A2 A3 ) ) A4 )

      ( (A1 A2 ) (A3 A4 ) )

      ( ( (A1 A2 ) A3 ) A4 )

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Algoritmo
Algoritmo

A1: 10 x 100

A2: 100 x 5

A3: 5 x 50

( (A1A2)A3) 5.000 + 2.500 = 7.500

(A1(A2A3)) 25.000 + 50.000 = 75.000

Matrix_Multiply (A, B)

se colunas(A)  linhas(B) então

erro

senão para i  1 até linha (A) faça

para j  1 até coluna(B) faça

C[i,j]  0

para k  1 até coluna(A) faça

C[i,j]  C[i,j] + A[i,k]  B[k,j]

retorne C

A: r  q A  B  pqr operações

B: q  r

Exemplo: A1A2A3

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro


Problema
Problema

k n-k

  • Dada uma cadeia A1, ..., An de n matrizes, onde a matriz A, tem dimensões pi-1 pi, completamente parentetizar o produto A1, ..., An de forma a minimizar o mínimo de operações de multiplicações escalares.

  • Número de parentetizações:

    P(n): números de alternativas para parentetizar completamente o produto de n matrizes.

Parentetizar

k = 1, 2, ..., n-1

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

221


C lculo dos custo timos
Cálculo dos custo ótimos

Em vez de recursividade  enfoque botton-up

problemas (pares)

  • Um problema para cada i, j satisfazendo 1  i  j  n

  • Um algoritmo recursivo resolve o mesmo problema muitas vezes. Aproveitar a estrutura dos subproblemas que se recobrem para acelerar.

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

222


Caracteriza o da estrutura de uma solu o tima
Caracterização da estrutura de uma solução ótima

A1 ... k

·

Ak+1... n

Ai...j = Ai ...Aj

custo total = custo + custo

  • Parentetização ótima separa o produto entre Ak e Ak+1 para algum k=1, ..., n-1

  • Para algum k:

  • A parentetização de A1 A2  ... Ak tem que ser ótima, assim como a de Ak+1 ... An

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

223


Princ pio da otimalidade
Princípio da otimalidade

m[i,j] de parentetizar Ai Ai+1...Aj para 1  i  j  n

custo ótimo : m[1,n]

 Solução recursiva

  • Definir recursivamente o valor da função ótima em termos das soluções dos subproblemas.

  • Subproblema: determinar o custo mínimo

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

224


Princ pio da otimalidade1
Princípio da otimalidade

m[i,j] = m[i,k] + m[k+1, j] + Pi-1  Pk  Pj

Ai...k  Ak+1 ...j

Pi-1 Pk

Pk  Pj

  • m[i,j] = ?

    i = j: a cadeia é formada por uma só matriz  m[i, j] = 0

    i < j: usar a estrutura de uma solução ótima

  • Hipótese: a parentetização de Ai...j separa a cadeia entre Ak e Ak+1 onde i k < j.

  • Então:

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

225


Princ pio da otimalidade2
Princípio da otimalidade

m[i,k] +

m[k+1, j] +

i = j

i < j

0,

min

Pi-1  Pk  Pj

  • k pode assumir valores entre i e j-1. Logo,

  • m[i, j] =

    onde i k < j

  • S[i, j] = valor de k onde deve ser separado o produto Ai ...Aj

  • S[i, j] = k tal que

    m[i,j] = m[i,k] + m[k+1, j] + Pi-1  Pk  Pj

i k  j

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

226


Algoritmo1
Algoritmo

Recursive_ Matrix_Chain(P, i, j)

se i=j então

retorne 0

m[i, j]  

para k  1 até j-1 faça

q  Recursive_ Matrix_Chain(P, i, k) +

Recursive_ Matrix_Chain(P, k+1, j) + Pi-1  Pk  Pj

se q < m[i, j] então m[i, j]  q

retorne m[i, j]

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

227


Complexidade2
Complexidade

n > 1

n = 1

T(K)

T(n-k)

i = 1, 2, ..., n-1 T(i)

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

228


Princ pio da otimalidade3
Princípio da otimalidade

1...4

1...1

2...4

1...2

3...4

1...3

4...4

2...3

4...4

2...2

3...4

3...3

4...4

1...2

3...3

1...1

2...2

1...1

2...3

4...4

3...3

3...3

2...2

3...3

2...2

2...2

1...1

i k  j

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

229


Princ pio da otimalidade4
Princípio da otimalidade

m[i,k] +

m[k+1, j] +

0,

min

depende apenas do custo de processar produtos de menor de j-i+1 matrizes

calcular o produto de j-i+1 matrizes

  • Preencher a matriz m como resolvendo-se o problema de parentetização em matrizes cujo comprimento aumenta:

  • m[i, j] =

    onde i k  j

i = j

i < j

Pi-1  Pk  Pj

m[i, j]  0

Em seguida: m[i, i+1] i = 1, 2, ..., n-1

custos mínimos para cadeias de l =2 matrizes

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

230


Princ pio da otimalidade5
Princípio da otimalidade

Matriz A: tem dimensões Pi-1 Pi

A entrada é uma seqüência (P0, P1, ..., Pn) = P de comprimento n+1

Matrix_Chain_Order(P)

n  length(P) - 1

para i  1 até n faça

m[1, i]  0

para l  2 até n faça

para i  1 até n-l+1 faça

j  i + l – 1

m[i, j]  

para k  i até j-1 faça

q  m[i, k] + m[k+1, j] + Pi-1  Pk  Pj

se q < m[i, j] então

m[i, j]  q

s[i, j]  k

retorne m, s

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

231


Exemplo5
Exemplo

m

1

6

15.125

2

5

i

j

4

3

4

3

2

5

1

6

0

0

0

0

0

0

A2

A1

A3

A4

A6

A5

A1 = 30 x 35 A4 = 5 x 10

A2 = 35 x 15 A5 = 10 x 20

A3 = 15 x 5 A6 = 20 x 25

T(n) = O(n3)

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

232


Exemplo6
Exemplo

3

3

3

3

3

3

1

3

5

2

5

1

3

4

s

1

6

3

2

5

i

j

4

3

4

3

2

5

A[1, 6] = 3 

(A1 A2 A3) (A4 A5 A6)

A[1, 3] = 1 A[4, 6] = 5

( (A1 ( A2 A3) ) ( (A4 A5 ) A6) )

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

233


Algoritmo2
Algoritmo

Lookup_Chain(P, i, j)

se m[i, j] <  então

retorne m[i, j]

se i = j então

m[i, j]  0

else para k  i até j-1 faça

q  Lookup_Chain(P, i, k) + Lookup_Chain(P, k+1, j) + Pi-1  Pk  Pj

se q < m[i, j] então

m[i, j]  q

retorne m[i, j]

Cada m[i, j] é preenchido em uma chamada a Lookup_Chain. Cada

Chamada é O(n)  T(n) = O(n3)

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

234


Algoritmo3
Algoritmo

  • Será que é possível melhorar o algoritmo recursivo, mantendo uma tabela com as soluções dos problemas ?

  • No início, a tabela tem um flag para dizer que os valores não foram processados.

  • Hipótese: o conjunto de todos os possíveis subproblemas é conhecido, assim como a correspondência entre posição na tabela e subproblemas.

Matrix_Chain_2(P)

n  length [P] – 1

para i  1 até n faça

para j  1 até n faça

m[i, j] 

retorne Lookup_Chain (P, 1, n)

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

235


Exemplo7
Exemplo

1...4

1...1

2...4

1...2

1...3

2...3

4...4

2...2

3...4

4...4

3...3

3...3

2...2

i k  j

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

236


Exemplo8
Exemplo

1...4

1...1

2...4

1...2

1...3

2...3

4...4

2...2

3...4

4...4

3...3

3...3

2...2

i k  j

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

237


Exemplo9
Exemplo

1...4

1...1

2...4

1...2

1...3

2...3

4...4

2...2

3...4

4...4

3...3

3...3

2...2

Nós: T(n) = O(n2)

Sucessores/nó: T(n) = O(n)

i k  j

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

238


Algoritmo4
Algoritmo

Matrix_Chain_Multiply(A, s, i,j)

se j > i então

x  Matrix_Chain_Multiply (A, s, i, s[i,j])

y  Matrix_Chain_Multiply (A, s, s[i,j]+1, y)

retorne Matrix_Multiply(x, y)

senão retorne A

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

239


Subseq ncia mais longa
Subseqüência mais longa

  • X = (x1, x2, ..., xn)

  • Z = (z1, z2, ..., zn)

  • Z é uma subseqüência de x se existe uma subseqüência crescente (i1, i2, ..., ik) de índices de x tais que para todos

  • J = 1, 2, ..., k Xij = Zj

  • Exemplo: X = (A, B, C, B, D, A, B)

  • Y = (B, C, D, B)

  • Dados 2 seqüências X e Y, diz-se que Z é uma subseqüência comum de X e Y se Z é uma subseqüência de X e de Y.

  • X = (A B C B D A B)

  • Y = (B D C A B A)

SML = (B C B A)

(B D A B)

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

240


Subseq ncia mais longa1
Subseqüência mais longa

  • Força bruta:

  • X: m elementos  2m subseqüências

  • exponencial

  • Teorema:

  • X = (x1, x2, ..., xm)

  • Y = (y1, y2, ..., yn)

  • Z = (z1, z2, ..., zk) SML (x, y)

  • Então:

  • se Xm = Yn, então Zk = Xm = Yn e Zk-1 é uma SML de Xm-1 e Ym-1

  • se Xm Yn, então:

    • Zk Xm Z = SML (Xm-1 , Y)

    • Zk Yn Z = SML (X , Yn-1)

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

241


Subseq ncia mais longa2
Subseqüência mais longa

estes dois subproblemas exigem a solução de SML (Xm-1 , Yn-1)

  • Uma SML contém uma SML de prefixos das duas seqüências.

  • Obter a SML se traduz em examinar um ou dois subproblemas:

  • Xm = Yn,  obter SML (Xm-1 , Yn-1)

  • Xm Yn,

    •  obter SML (Xm-1 , Y)

    •  obter SML (X , Yn-1)

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

242


Recorr ncia
Recorrência

0, i = 0 ou j = 0

c[i-1, j-1] + 1, i, j > 0 xi = yj

c[i, j-1],

max i, j > 0 xi yj

c[i-1, j]

  • c[i, j] = comprimento de SML (xi, yi)

  • i = 0 ou j = 0  c[i, j] = 0

  • c[i, j] =

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

243


Algoritmo recursivo exponencial
Algoritmo recursivo: exponencial

  • Há apenas m-n subproblemas distintos  P.D

  • c[0...m, 0...n]  calculada linha a linha da esquerda para a direita.

  • b[i, j]  tabela auxiliar aponta para a entrada da tabela correspondente à solução do subproblema ótimo escolhido durante o calculo de c[i, j]

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

244


Exemplo10
Exemplo

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

245


Exemplo11
Exemplo

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

246


Algoritmo5
Algoritmo

j - 1 j

i -1

i

SML(X, Y)

m  compr [x]

n  compr [y]

para i  1 até m faça c[i, 0]  0

para j  1 até n faça c[0, j]  0

para i  1 até m faça

para j  1 até n faça

se xi = yj então

c[i, j]  c[i-1, j-1] + 1

b[i, j]  

senão se c[i-1, j]  c[i, j-1]

então

c[i, j]  c[i-1, j]

b[i, j]  

senão

c[i, j]  c[i, j-1]

b[i, j]  

retorne c, b

T(n) = O(m · n)

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

247


Programa o din mica estoc stica
Programação dinâmica estocástica

  • Jogo: Tabuleiro dividido em três regiões de mesma área

  • Ficha lançada sobre o tabuleiro

  • Regiões I, II, III equiprováveis

  • Se a ficha cair na região I, o jogador escolhe entre as roletas A e B

  • A: I  I p = ¼ l = 2

  • I  II p = ¾ l = 4

  • Região II : roletas C e D

  • Região III: roletas E e F

I

II

III

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

248


Programa o din mica estoc stica1
Programação dinâmica estocástica

1/4 0

3/4 12

1/2 10

1/2 10

1/4 12

B

C

I

II

3/4 4

B

D

1/6 0

1/4 36

1/2 10

F

E

III

5/6 6

1/2 16

  • Três jogadas

  • Qual roleta escolher a cada rodada?

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

249


Programa o din mica estoc stica2
Programação dinâmica estocástica

6

A

1/4 · 12 + 3/4 · 4 = 6

I

I

A

B

5

I

I

B

10

II

C

1/6 · 0 + 5/6 · 6 = 5

II

II

III

D

9

15

E

K = 2

K = 3

III

III

13

F

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

250


Programa o din mica estoc stica3
Programação dinâmica estocástica

6

A

1/4 · 12 + 3/4 · 4 = 6

I

I

A

6

B

5

I

I

B

10

II

C

1/6 · 0 + 5/6 · 6 = 5

II

II

10

III

D

9

15

E

K = 2

K = 1

III

III

13

F

15

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

251


Programa o din mica estoc stica4
Programação dinâmica estocástica

12

A

6

6

I

I

B

4

C

10

10

II

II

D

I: A 1/4 · (12 + 6) + 3/4 · (4 + 10) = 15

I: B 1/6 · () + 6) + 5/6 · (6 + 15) = 18.5

E

15

III

III

K = 1

F

K = 0

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

252


Programa o din mica estoc stica5
Programação dinâmica estocástica

15

12

A

6

6

I

I

18.5

B

4

18

C

10

10

II

II

22.8

D

I: A 1/4 · (12 + 6) + 3/4 · (4 + 10) = 15

I: B 1/6 · () + 6) + 5/6 · (6 + 15) = 18.5

27.8

E

15

III

III

K = 2

K = 1

F

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

25.5

253


Lucro esperado
Lucro esperado

27.7

A

18.5

K = 0 I – B

II – D

III – E

I

I

31.2

B

K = 1 I – B

II – D

III – E

30.6

C

22.8

II

II

35.3

D

K = 1 I – A

II – C

III – E

E

40.5

27.8

III

III

38.3

F

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

254


Lucro esperado1
Lucro esperado

  • Lucro esperado:

  • PPD pode ter alguns elementos determinísticos, tais como o estado inicial ou o resultado de algumas decisões.

  • PPD: uma mudança de estado envolve duas fases

    • decisão

    • resultado aleatório de decisão tomada

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

255


Qual o maior ganho que pode ser obtido com esta estrat gia
Qual o maior ganho que pode ser obtido com esta estratégia?

B

0

6

D

0

12

36

E

8

Lucro máximo = 78

probabilidade = 1/3 + 5/96 = 5/288

Lucro mínimo = 4

probabilidade = 1/144

12

I

54

42

I

I

12

I

A

B

0

4

6

5/96

5/24

1/4

10

10

60

48

II

II

II

II

C

10

D

0

12

12

3/64

3/16

1

36

36

E

78

E

36

48

8

8

III

III

III

III

5/96

1/4

1/16

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

256


Programa o din mica estoc stica6
Programação dinâmica estocástica

  • Solução: conjunto de decisões ótimas para cada estágio

  • {decisões ótimas}: estratégia ótima

  • Estratégia ótima:

  • Lucro/ganho esperado ótimo =

  • Maior e menor ganho possíveis com estratégia ótima?

  • Probabilidadaes?

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

257


Como joga um jogador que se considera
Como joga um jogador que se considera

  • Completamente azarado ?

    • (conservador)

  • Completamente sortudo ?

  • (arriscado)

Projeto e Análise de Algoritmos - Celso Carneiro Ribeiro

258


ad
