Presentation Transcript

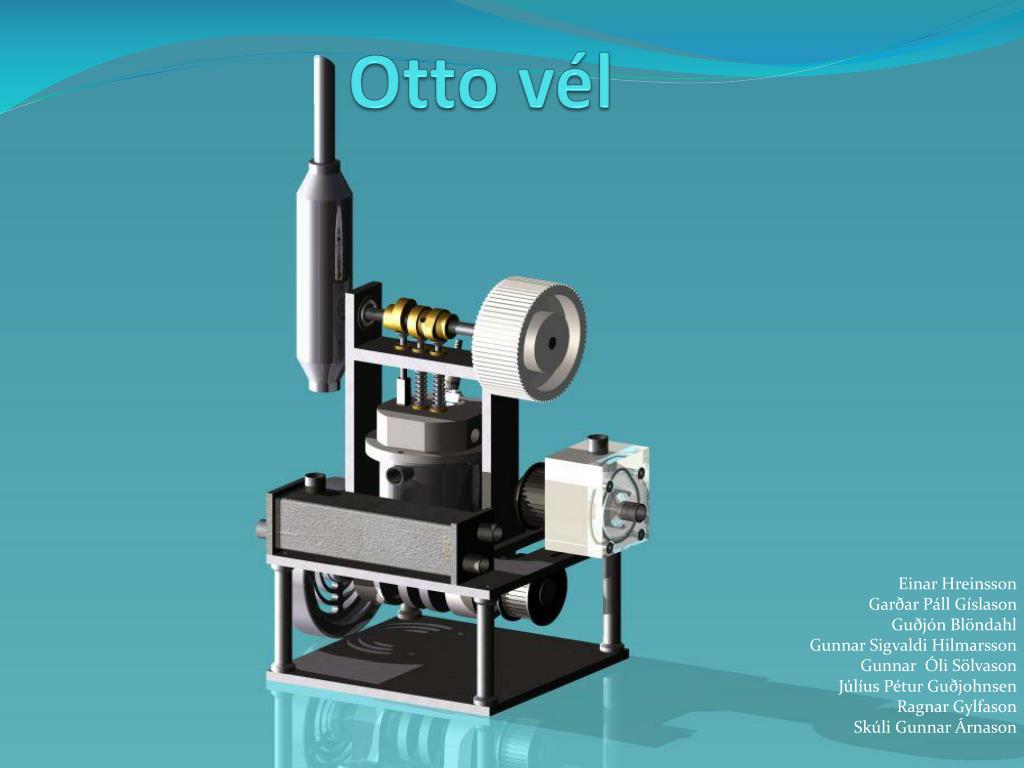

Otto v l

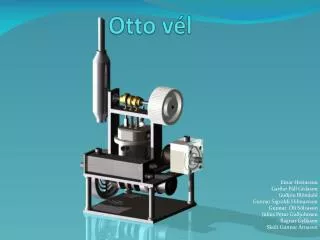

Otto vél

Einar Hreinsson

Garðar Páll Gíslason

Guðjón Blöndahl

Gunnar Sigvaldi Hilmarsson

Gunnar Óli Sölvason

Júlíus Pétur Guðjohnsen

Ragnar Gylfason

Skúli Gunnar Árnason

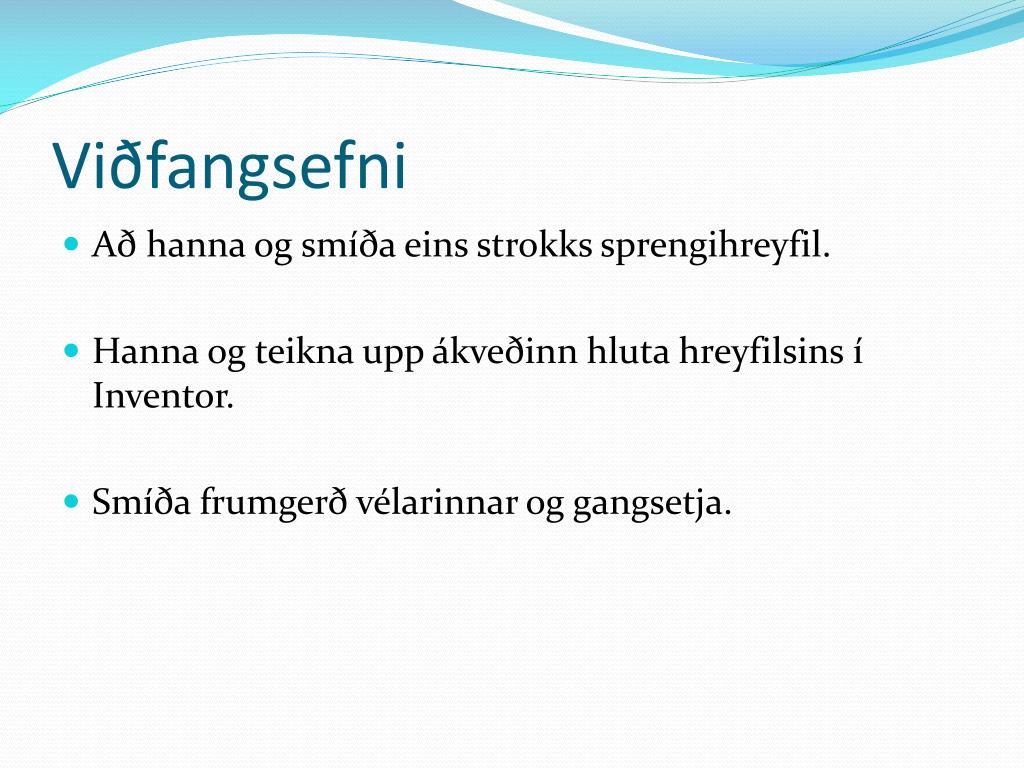

Vi fangsefni

Viðfangsefni

  • Að hanna og smíða eins strokks sprengihreyfil.

  • Hanna og teikna upp ákveðinn hluta hreyfilsins í Inventor.

  • Smíða frumgerð vélarinnar og gangsetja.


H nnun

Hönnun


Upphaf h nnunar

Upphaf hönnunar

  • Skipt í hópa

  • Skipting verkefna

  • Grunnhugmyndir

    • Tegund eldsneytis

    • Tvígengis vs fjórgengis

    • Blöndungur vs bein innspýting


Dropbox

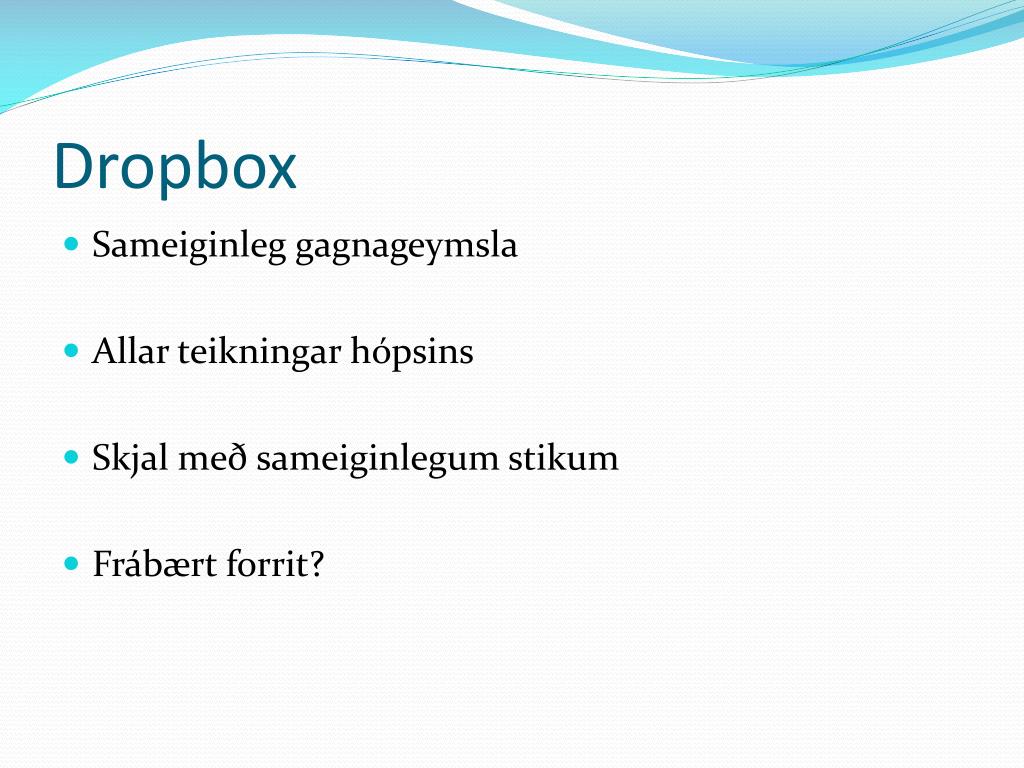

Dropbox

  • Sameiginleg gagnageymsla

  • Allar teikningar hópsins

  • Skjal með sameiginlegum stikum

  • Frábært forrit?

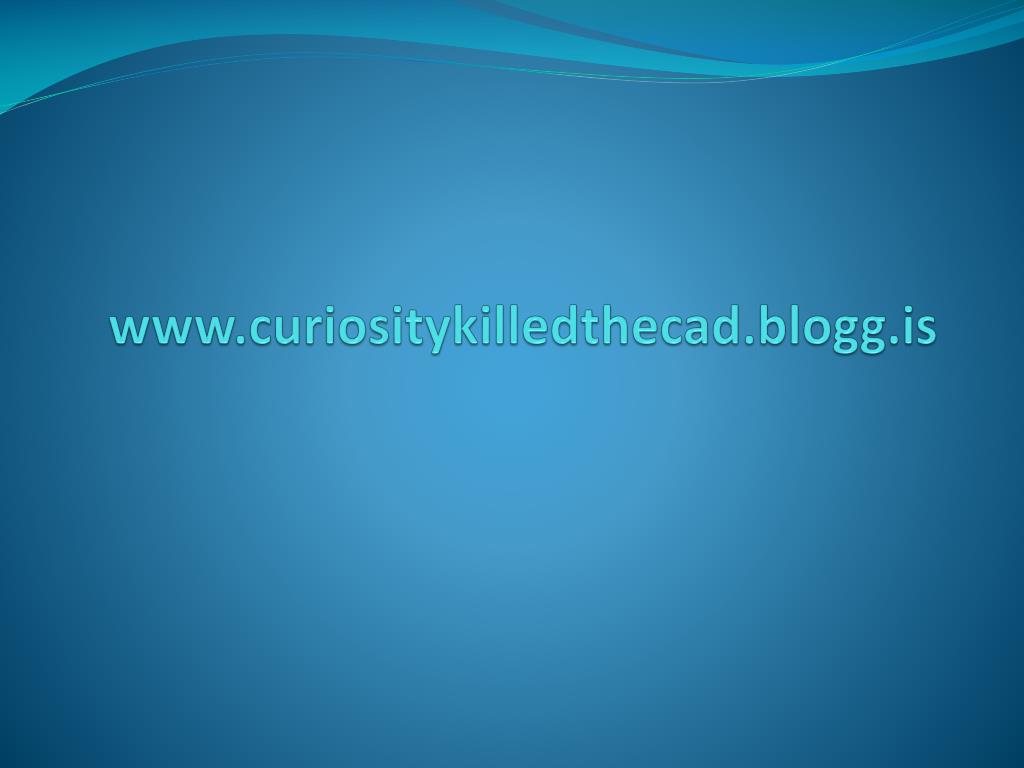

Www curiositykilledthecad blogg is

www.curiositykilledthecad.blogg.is


Stimpill stimpilst ng

Stimpill/Stimpilstöng

  • Upphaflega allt hannað og teiknað

  • Nokkur vandamál

  • Tókum í sundur Sláttuorf

  • Nýttum stimpil og stöng

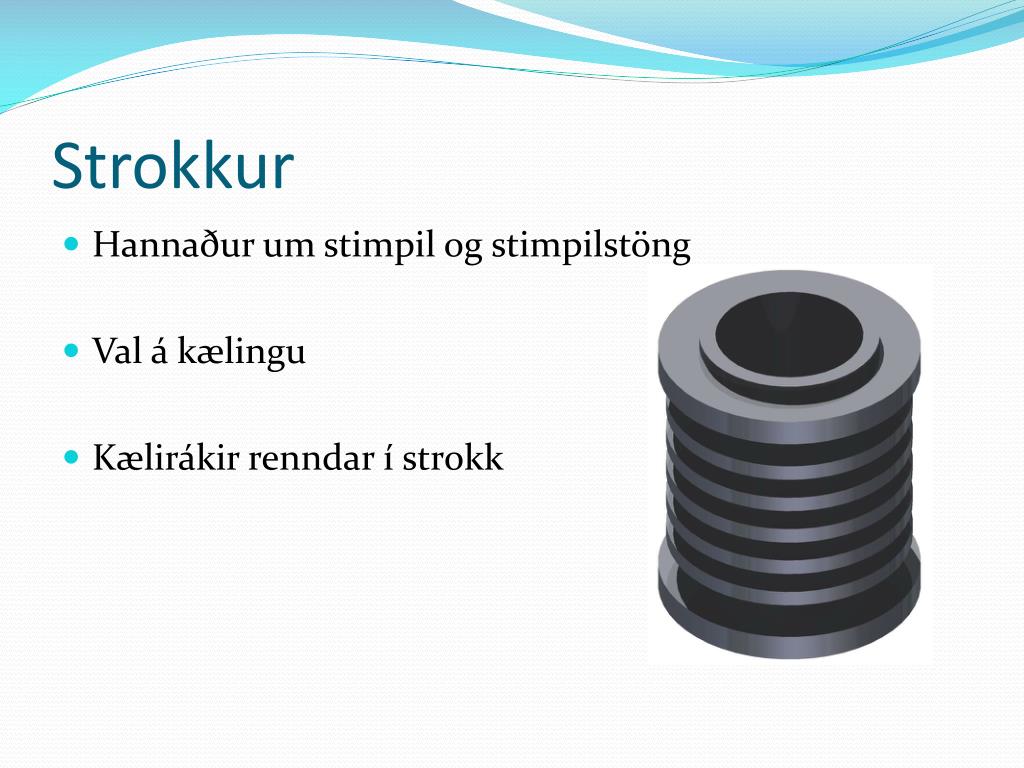

Strokkur

Strokkur

  • Hannaður um stimpil og stimpilstöng

  • Val á kælingu

  • Kælirákir renndar í strokk

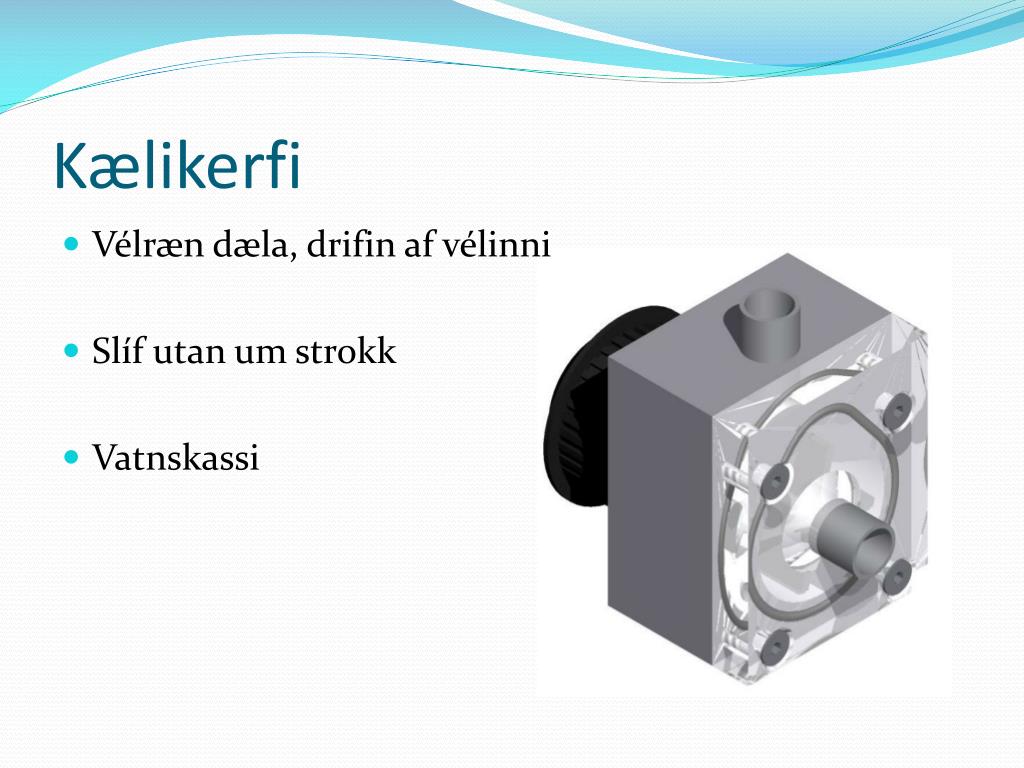

K likerfi

Kælikerfi

  • Vélræn dæla, drifin af vélinni

  • Slíf utan um strokk

  • Vatnskassi

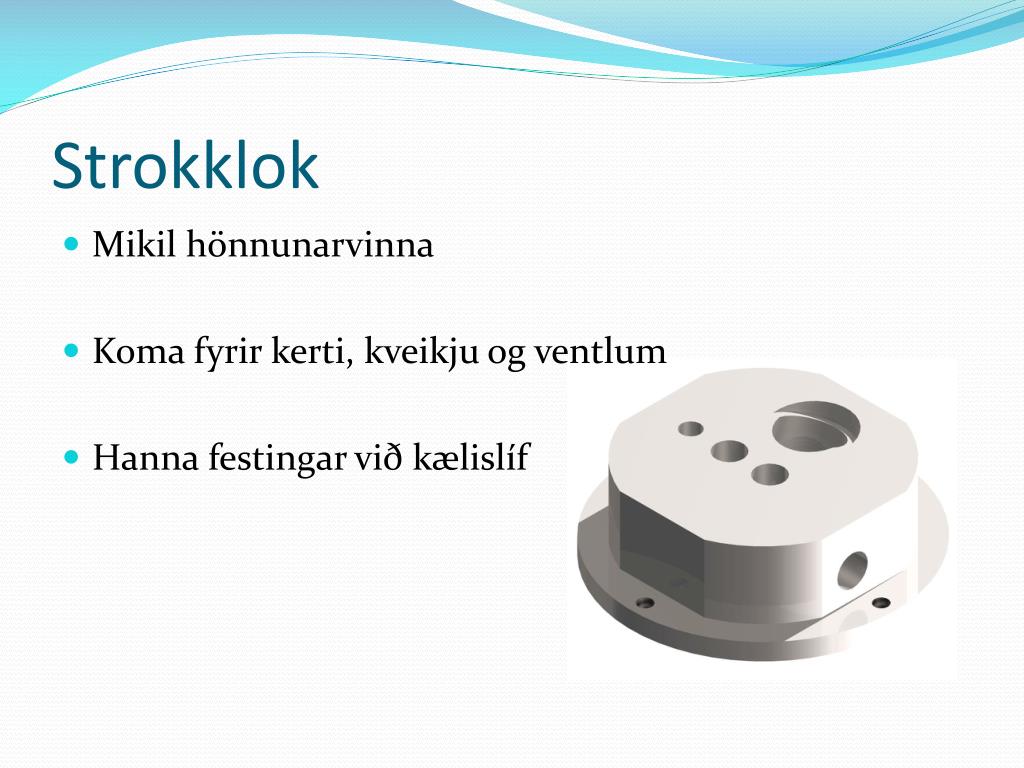

Strokklok

Strokklok

  • Mikil hönnunarvinna

  • Koma fyrir kerti, kveikju og ventlum

  • Hanna festingar við kælislíf

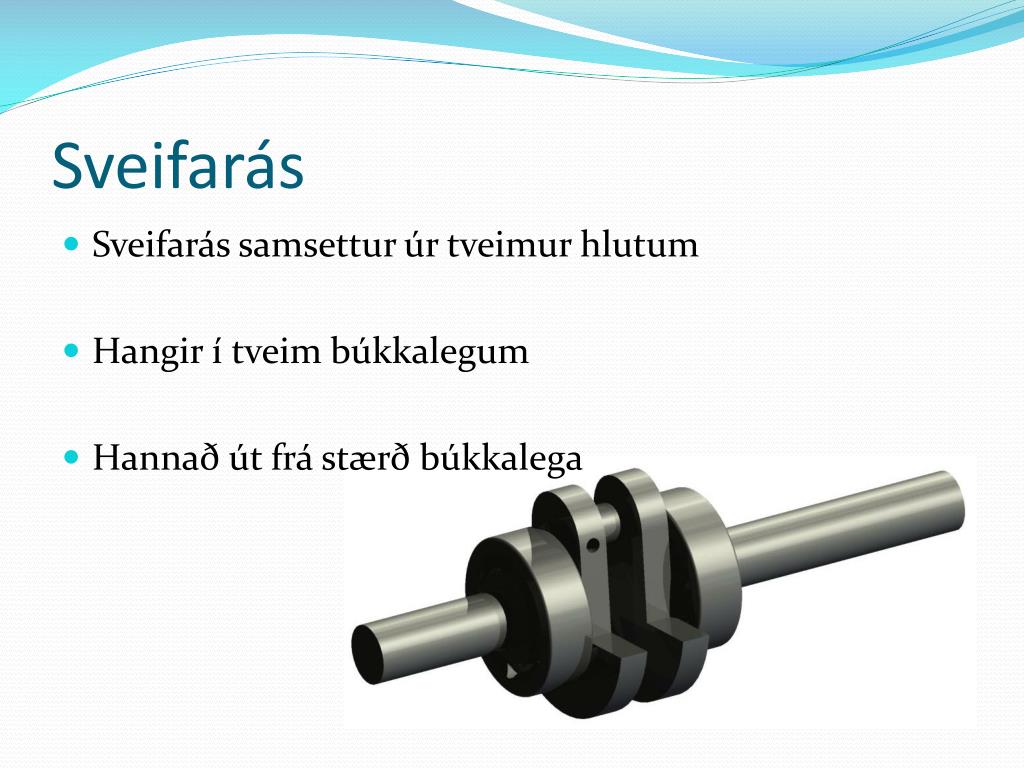

Sveifar s

Sveifarás

  • Sveifarás samsettur úr tveimur hlutum

  • Hangir í tveim búkkalegum

  • Hannað út frá stærð búkkalega

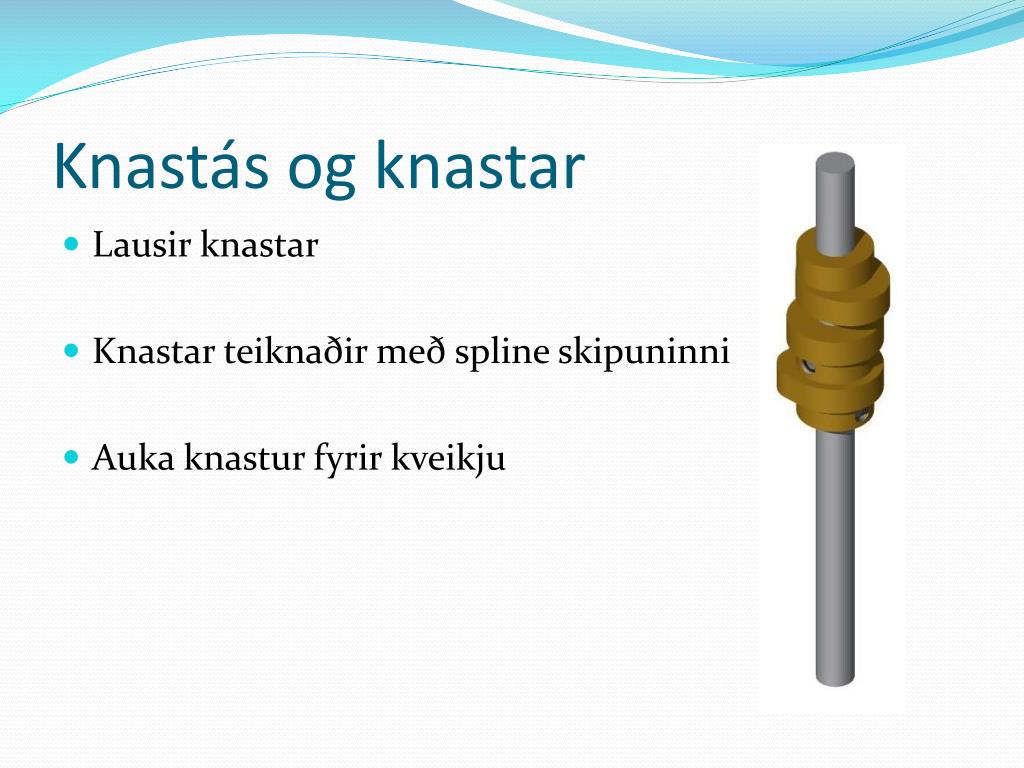

Knast s og knastar

Knastás og knastar

  • Lausir knastar

  • Knastar teiknaðir með spline skipuninni

  • Auka knasturfyrir kveikju


Kasthj l

Kasthjól

  • Tvö hjól

  • Eitt hjól

  • Nokkrar útgáfur

  • Einfalt

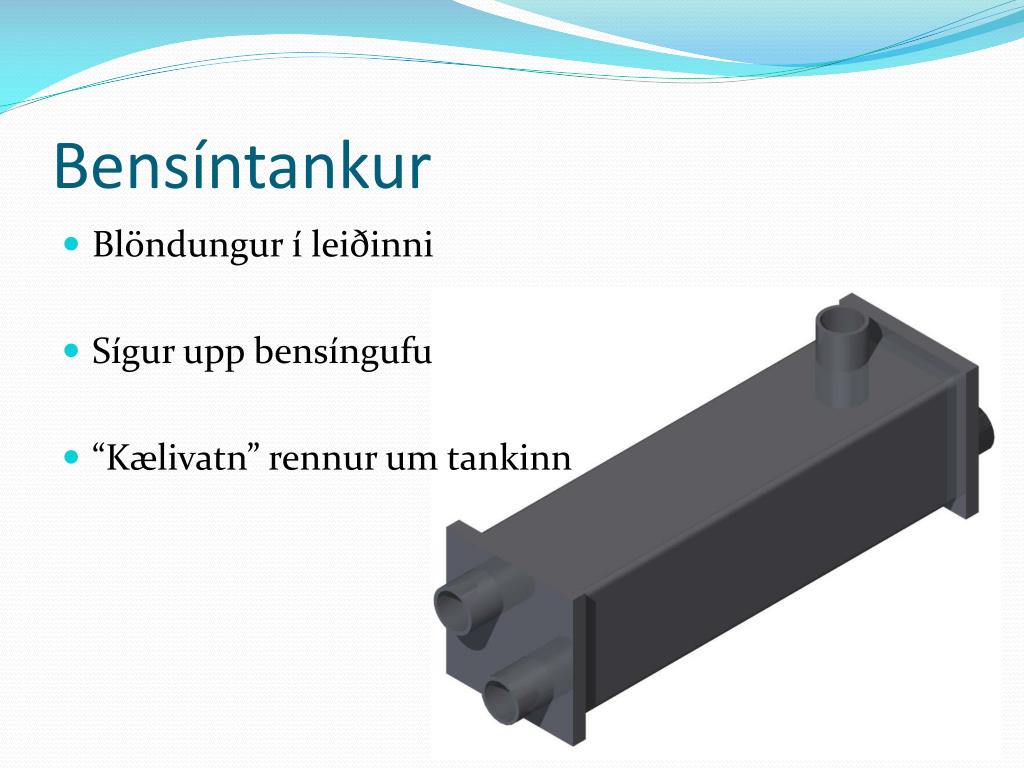

Bens ntankur

Bensíntankur

  • Blöndungur í leiðinni

  • Sígur upp bensíngufu

  • “Kælivatn” rennur um tankinn

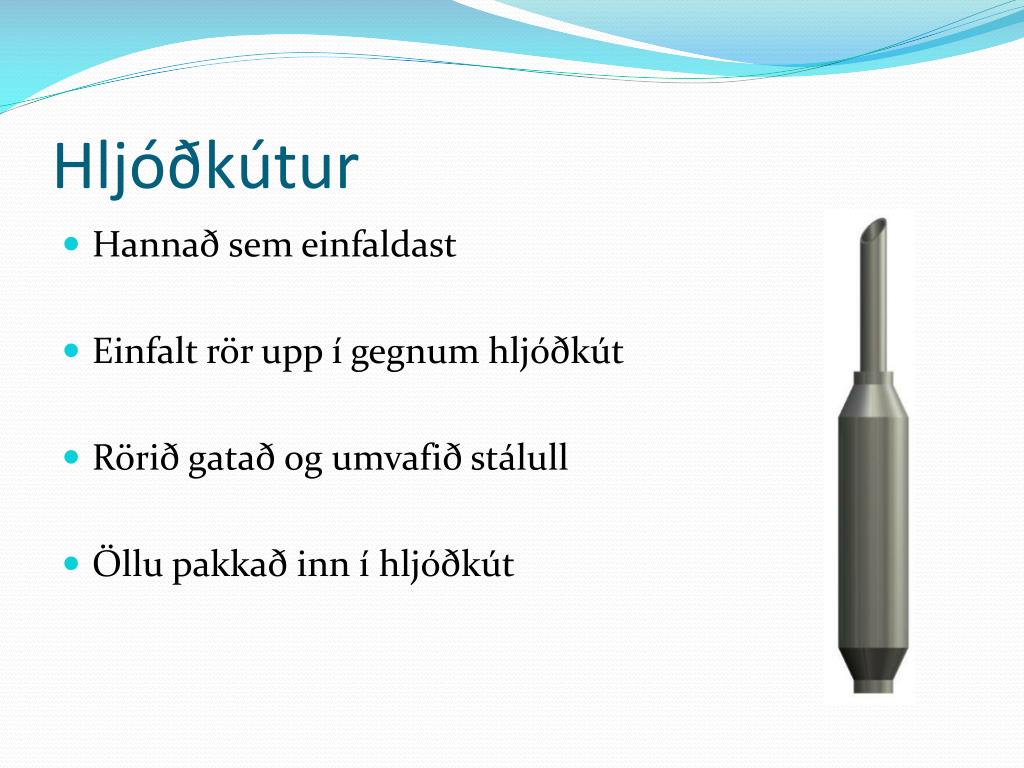

Hlj k tur

Hljóðkútur

  • Hannaðsemeinfaldast

  • Einfaltrörupp í gegnumhljóðkút

  • Röriðgataðogumvafiðstálull

  • Öllupakkað inn í hljóðkút


Otto v l

Smíði


Otto v l

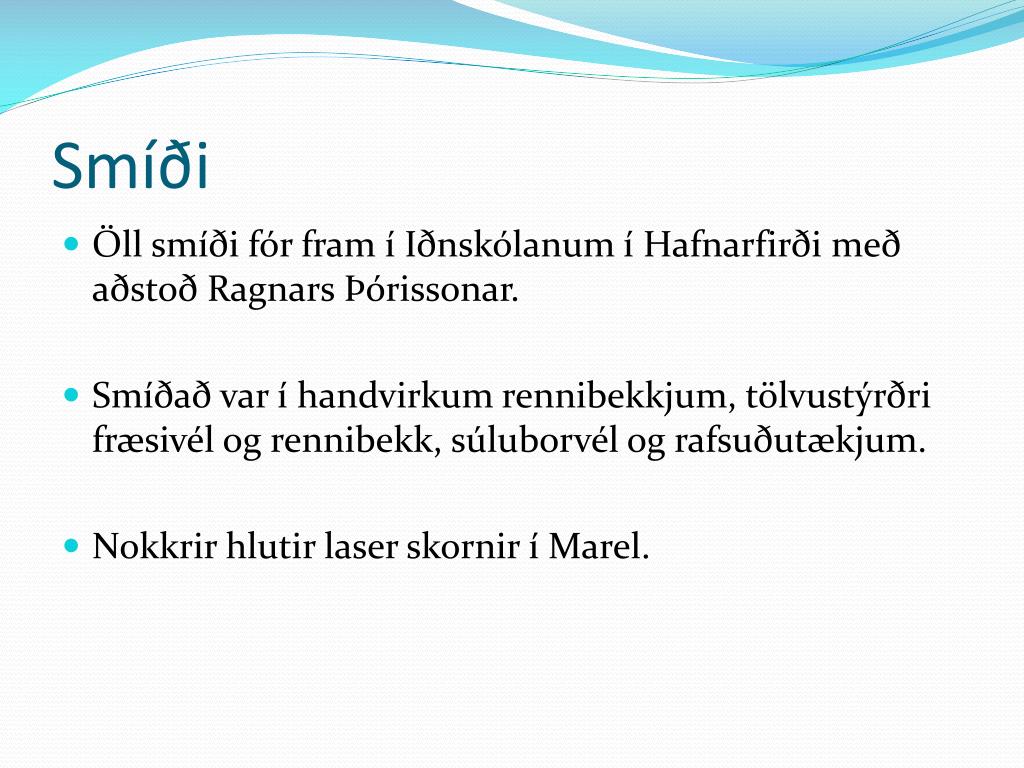

Smíði

  • Öll smíði fór fram í Iðnskólanum í Hafnarfirði með aðstoð Ragnars Þórissonar.

  • Smíðað var í handvirkum rennibekkjum, tölvustýrðri fræsivél og rennibekk, súluborvél og rafsuðutækjum.

  • Nokkrir hlutir laser skornir í Marel.


Sm i frh

Smíði frh.

  • Hlutum var í fyrstu skipt niður á nemendur eftir erfiðleikastigi svo allir gætuð smíðað af öryggi.

  • Hlutir sem þurfti að smíða í tölvustýrðum vélum voru smíðaðir af Ragnari í samvinnu við nemendur.


Sm i einstakra hluta

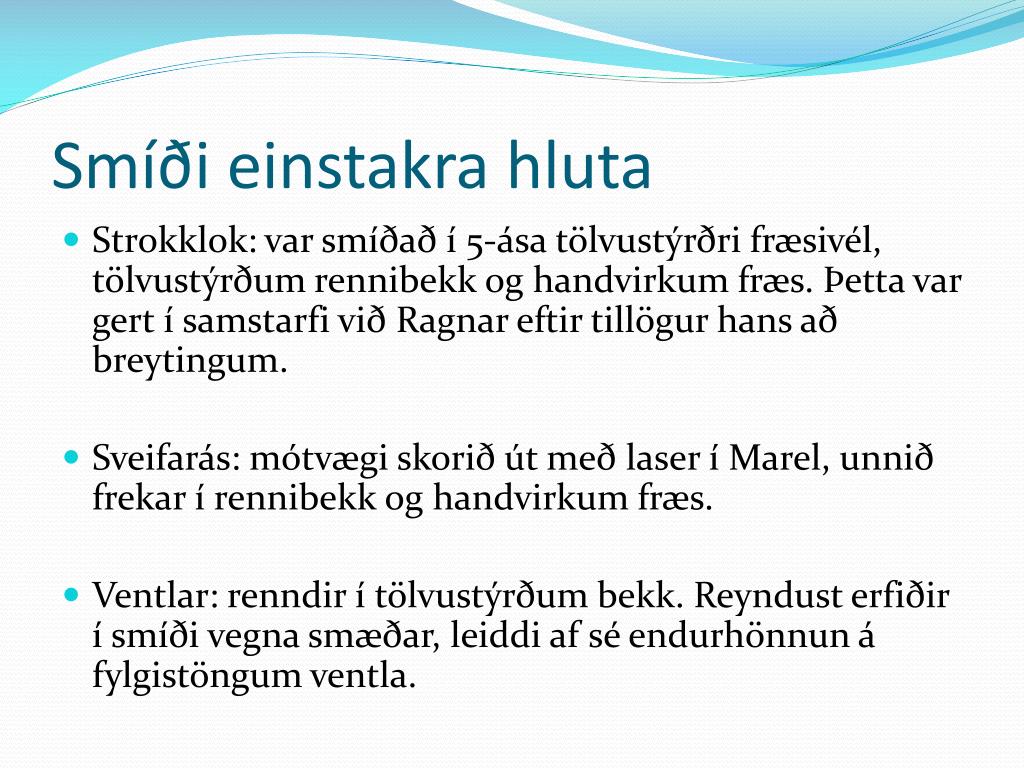

Smíði einstakra hluta

  • Strokklok: var smíðað í 5-ása tölvustýrðri fræsivél, tölvustýrðum rennibekk og handvirkum fræs. Þetta var gert í samstarfi við Ragnar eftir tillögur hans að breytingum.

  • Sveifarás: mótvægi skorið út með laser í Marel, unnið frekar í rennibekk og handvirkum fræs.

  • Ventlar: renndir í tölvustýrðum bekk. Reyndust erfiðir í smíði vegna smæðar, leiddi af sé endurhönnun á fylgistöngum ventla.

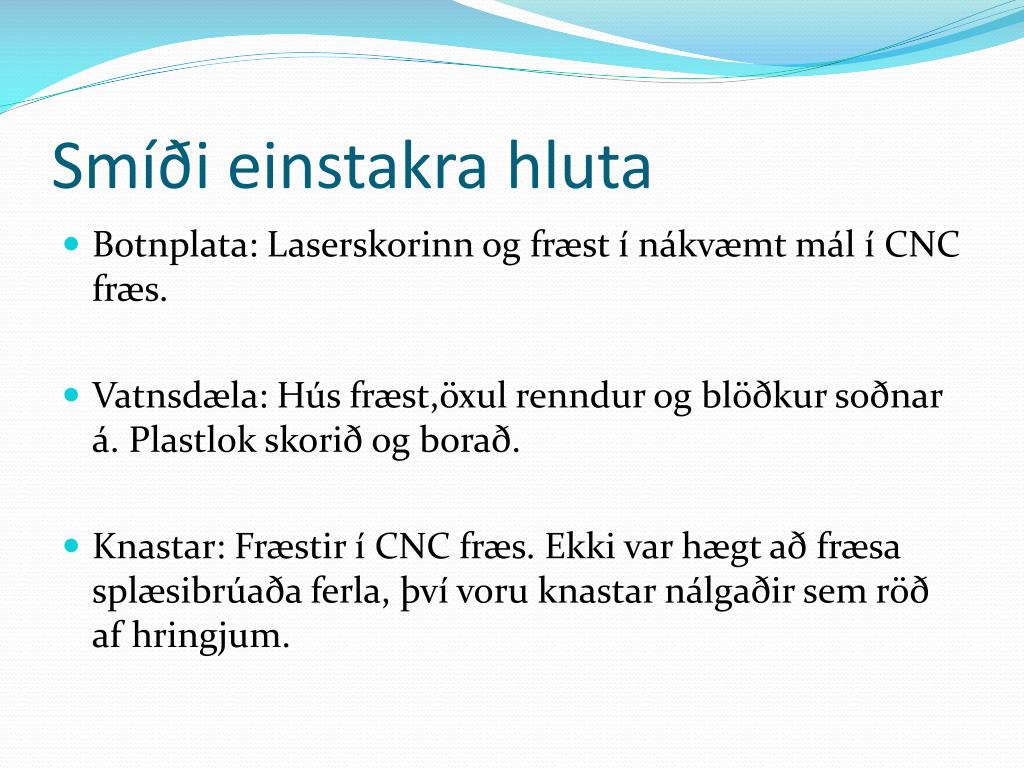

Sm i einstakra hluta1

Smíði einstakra hluta

  • Botnplata: Laserskorinn og fræst í nákvæmt mál í CNC fræs.

  • Vatnsdæla: Hús fræst,öxul renndur og blöðkur soðnar á. Plastlok skorið og borað.

  • Knastar: Fræstir í CNC fræs. Ekki var hægt að fræsa splæsibrúaða ferla, því voru knastar nálgaðir sem röð af hringjum.


Sm i einstakra hluta2

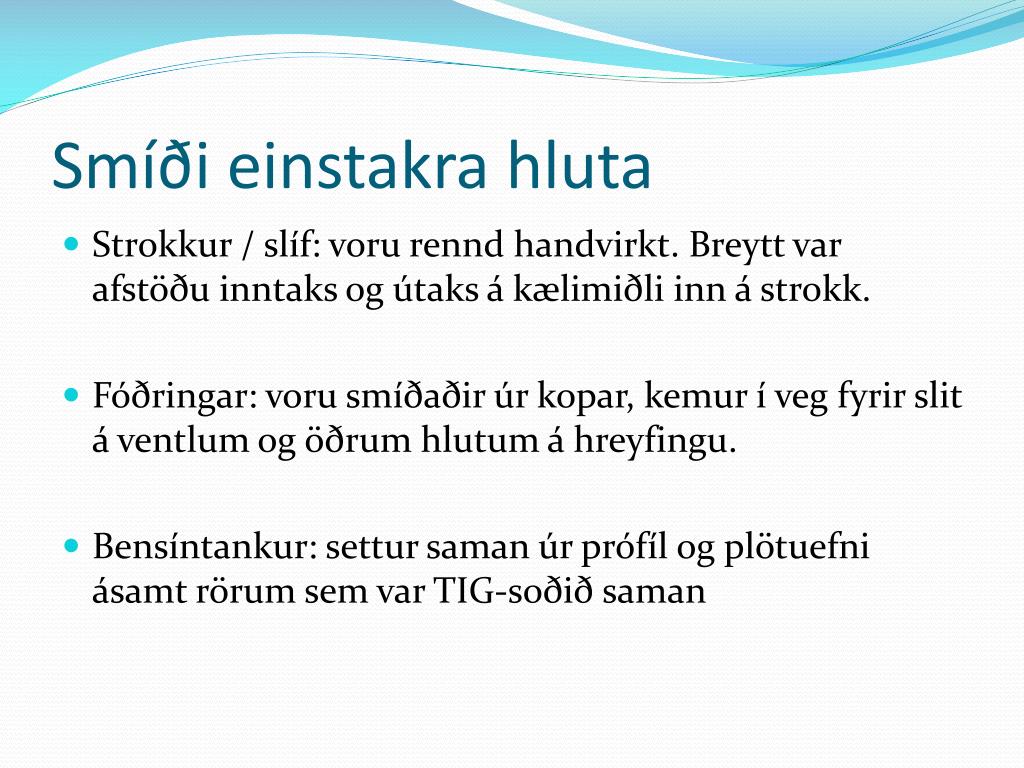

Smíði einstakra hluta

  • Strokkur / slíf: voru rennd handvirkt. Breytt var afstöðu inntaks og útaks á kælimiðli inn á strokk.

  • Fóðringar: voru smíðaðir úr kopar, kemur í veg fyrir slit á ventlum og öðrum hlutum á hreyfingu.

  • Bensíntankur: settur saman úr prófíl og plötuefni ásamt rörum sem var TIG-soðið saman

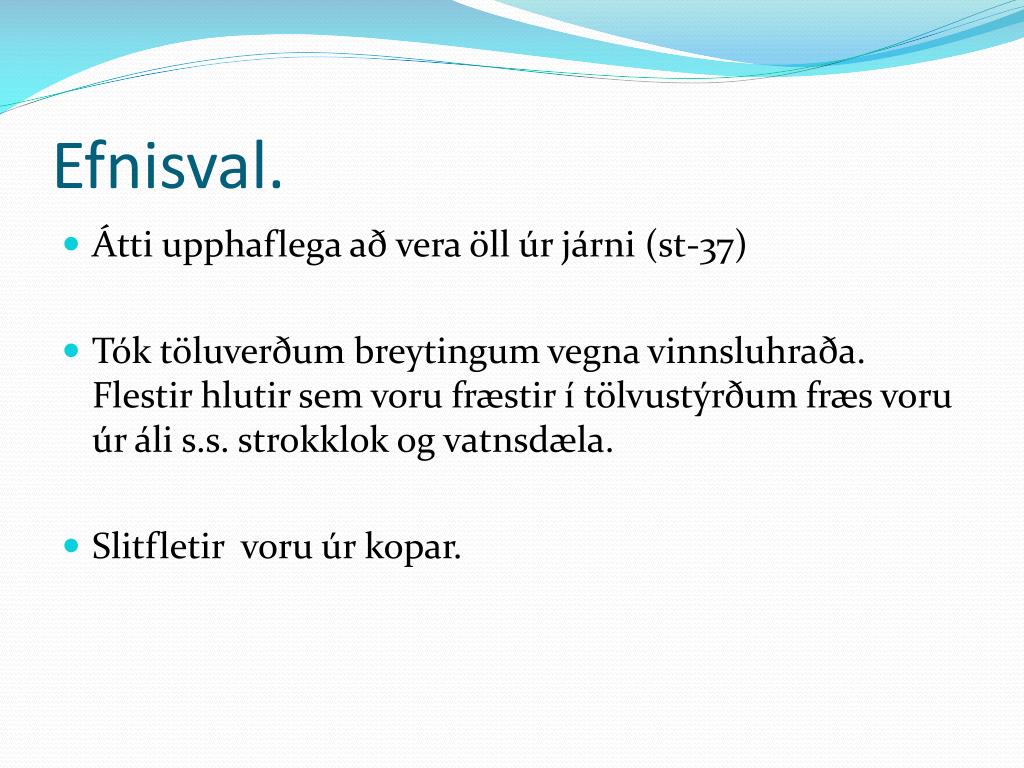

Efnisval

Efnisval.

  • Átti upphaflega að vera öll úr járni (st-37)

  • Tók töluverðum breytingum vegna vinnsluhraða. Flestir hlutir sem voru fræstir í tölvustýrðum fræs voru úr áli s.s. strokklok og vatnsdæla.

  • Slitfletir voru úr kopar.


Nokkrar myndir

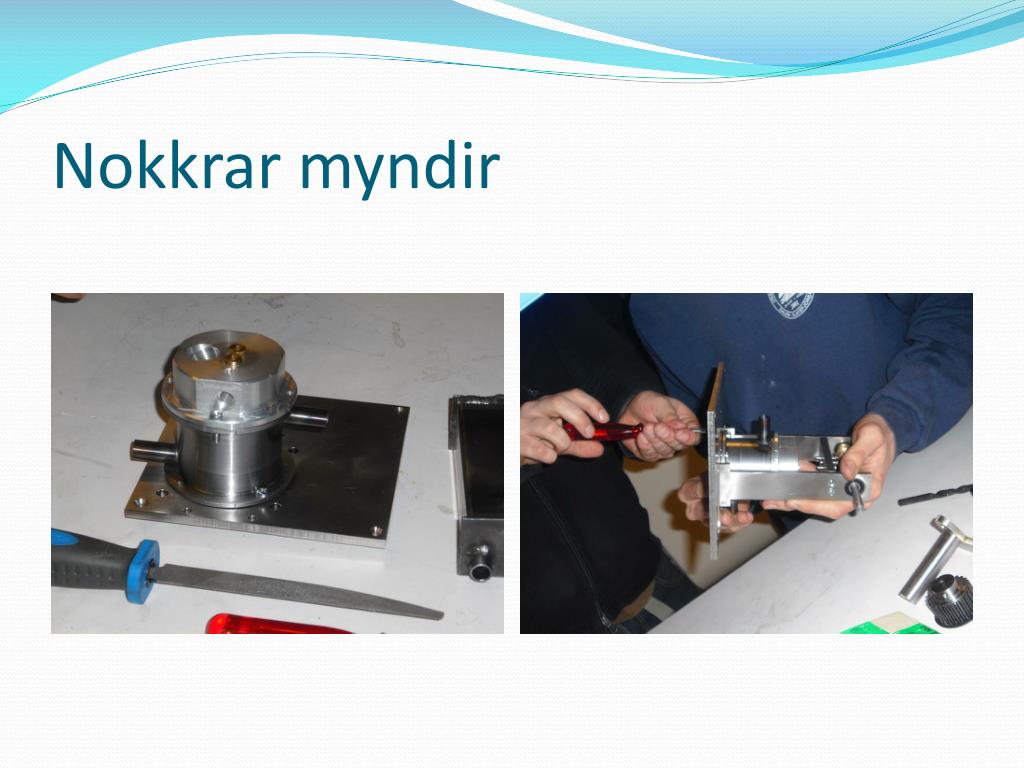

Nokkrar myndir

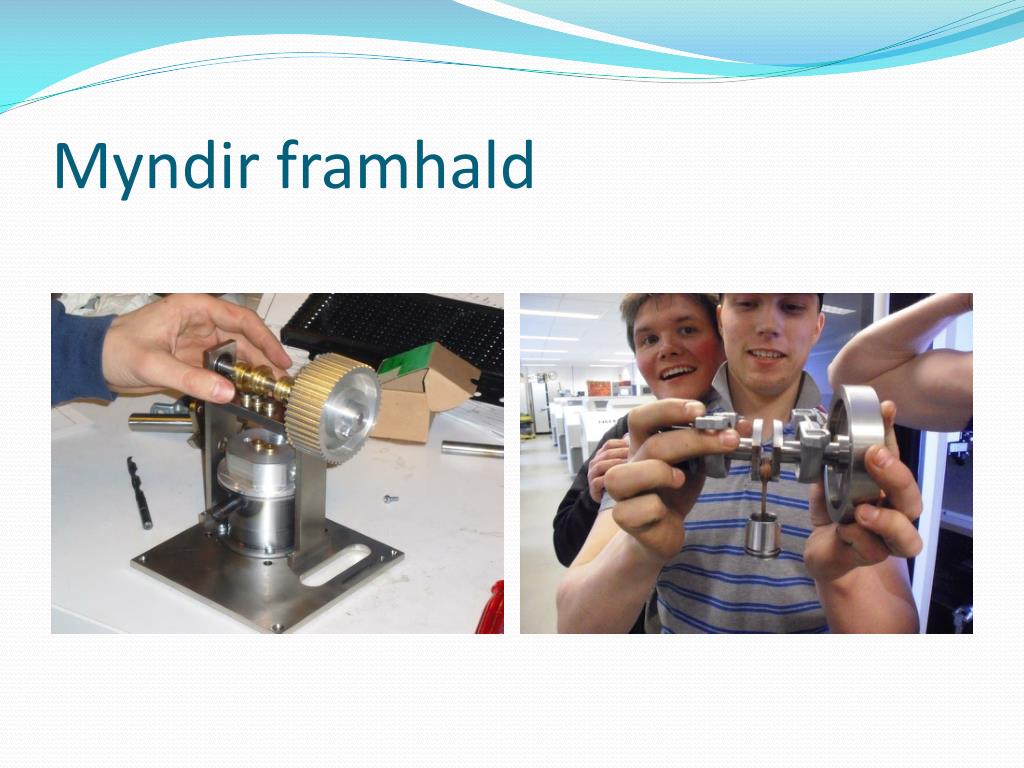

Myndir framhald

Myndir framhald

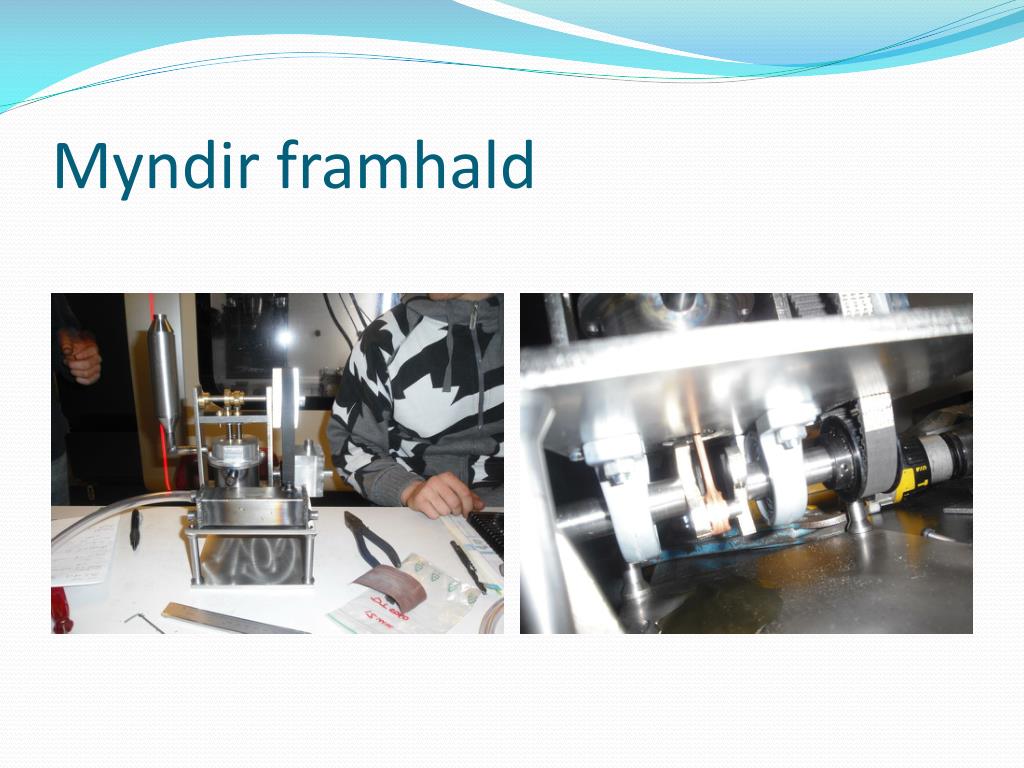

Myndir framhald1

Myndir framhald


Myndir framhald2

Myndir framhald

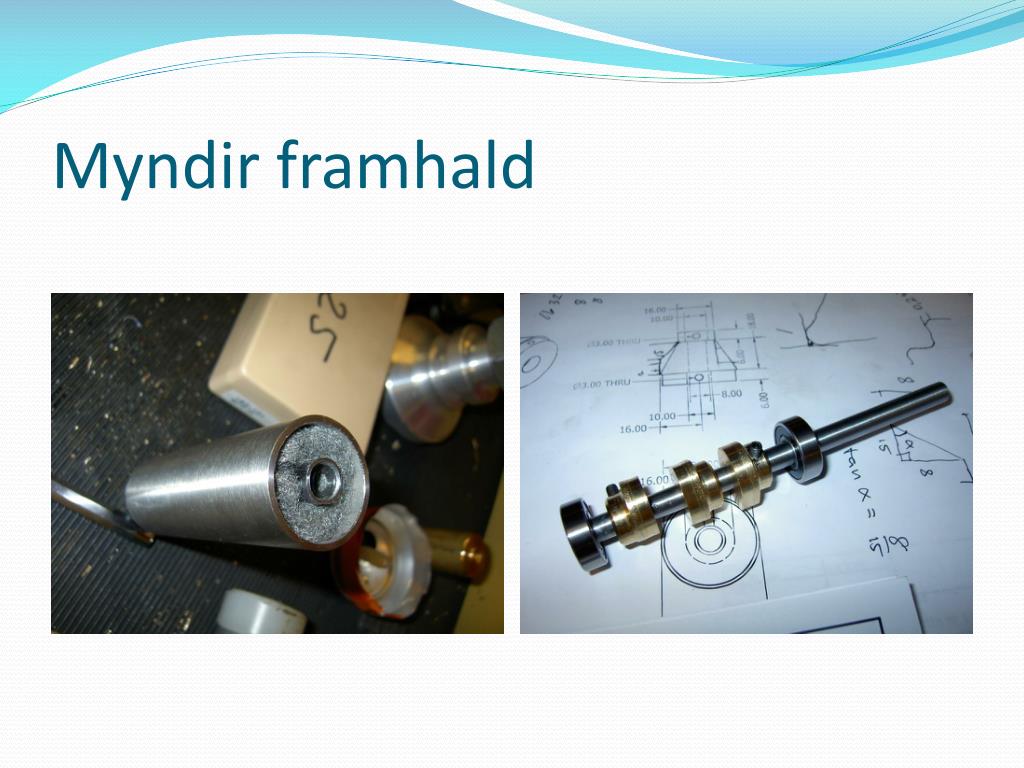

Myndir framhald3

Myndir framhald

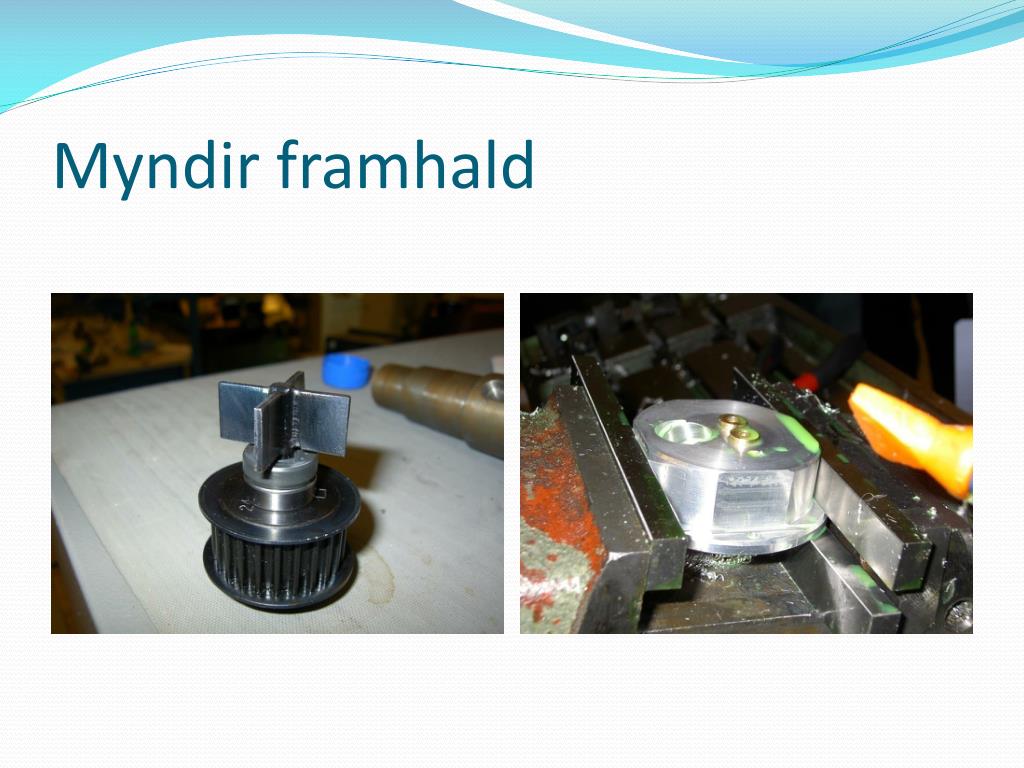

Myndir framhald4

Myndir framhald


Lokani ursta a

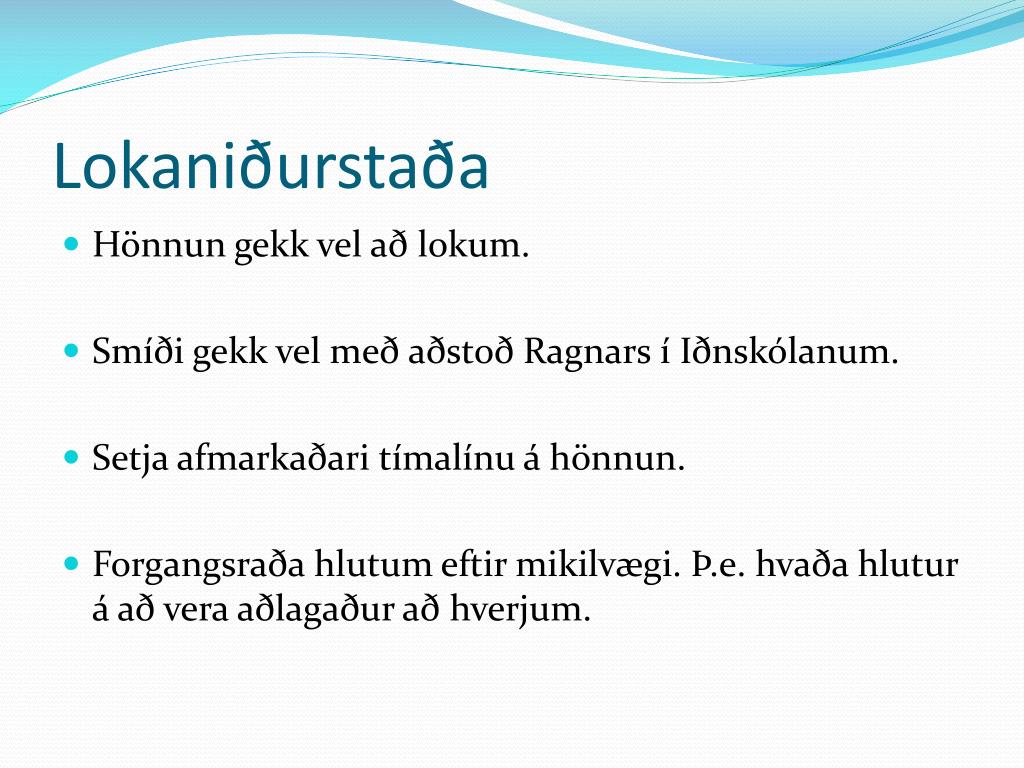

Lokaniðurstaða

  • Hönnun gekk vel að lokum.

  • Smíði gekk vel með aðstoð Ragnars í Iðnskólanum.

  • Setja afmarkaðari tímalínu á hönnun.

  • Forgangsraða hlutum eftir mikilvægi. Þ.e. hvaða hlutur á að vera aðlagaður að hverjum.


Lokani ursta a1

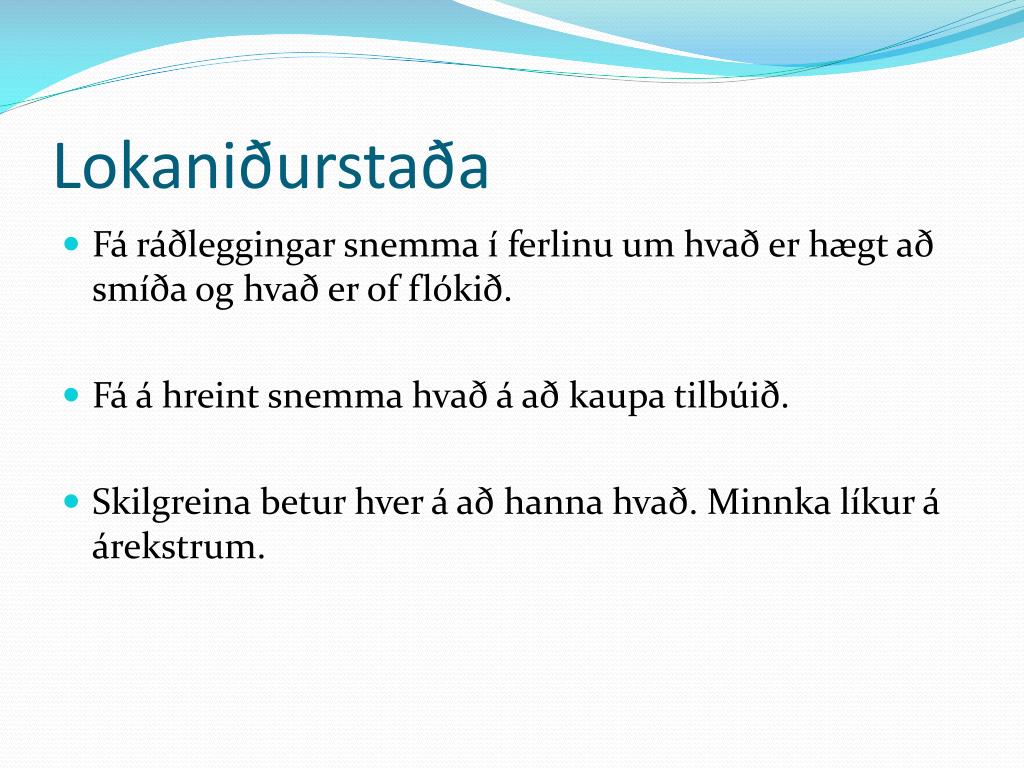

Lokaniðurstaða

  • Fá ráðleggingar snemma í ferlinu um hvað er hægt að smíða og hvað er of flókið.

  • Fá á hreint snemma hvað á að kaupa tilbúið.

  • Skilgreina betur hver á að hanna hvað. Minnka líkur á árekstrum.


Verndari h psins

Verndari hópsins
