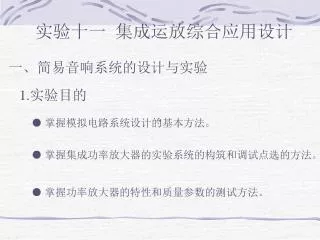

  1. 实验十一 集成运放综合应用设计 一、简易音响系统的设计与实验 1.实验目的 ● 掌握模拟电路系统设计的基本方法。 ● 掌握集成功率放大器的实验系统的构筑和调试点选的方法。 ● 掌握功率放大器的特性和质量参数的测试方法。

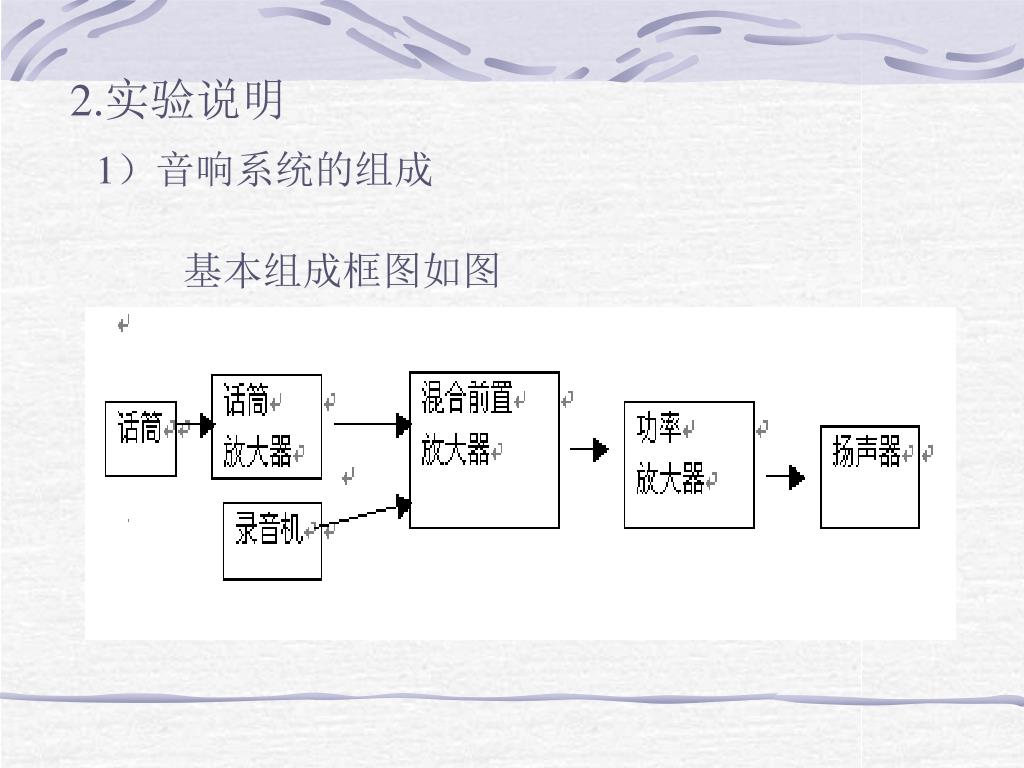

  2. 2.实验说明 1)音响系统的组成 基本组成框图如图

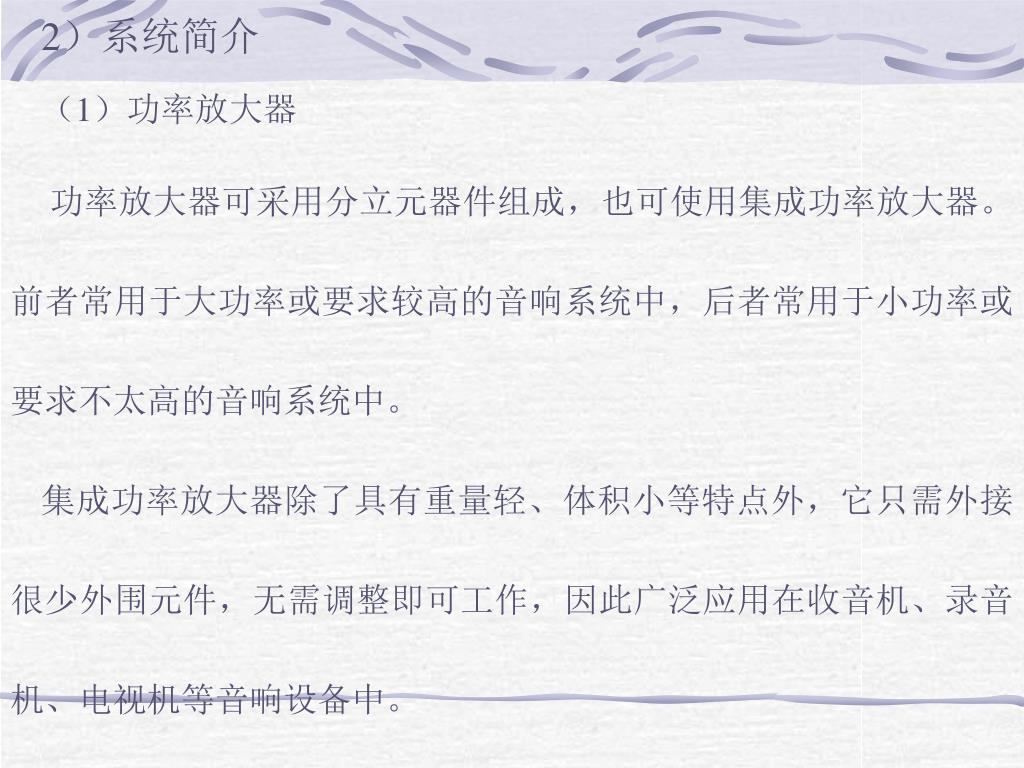

  3. 2)系统简介 (1)功率放大器 功率放大器可采用分立元器件组成,也可使用集成功率放大器。前者常用于大功率或要求较高的音响系统中,后者常用于小功率或要求不太高的音响系统中。 集成功率放大器除了具有重量轻、体积小等特点外,它只需外接很少外围元件,无需调整即可工作,因此广泛应用在收音机、录音机、电视机等音响设备中。

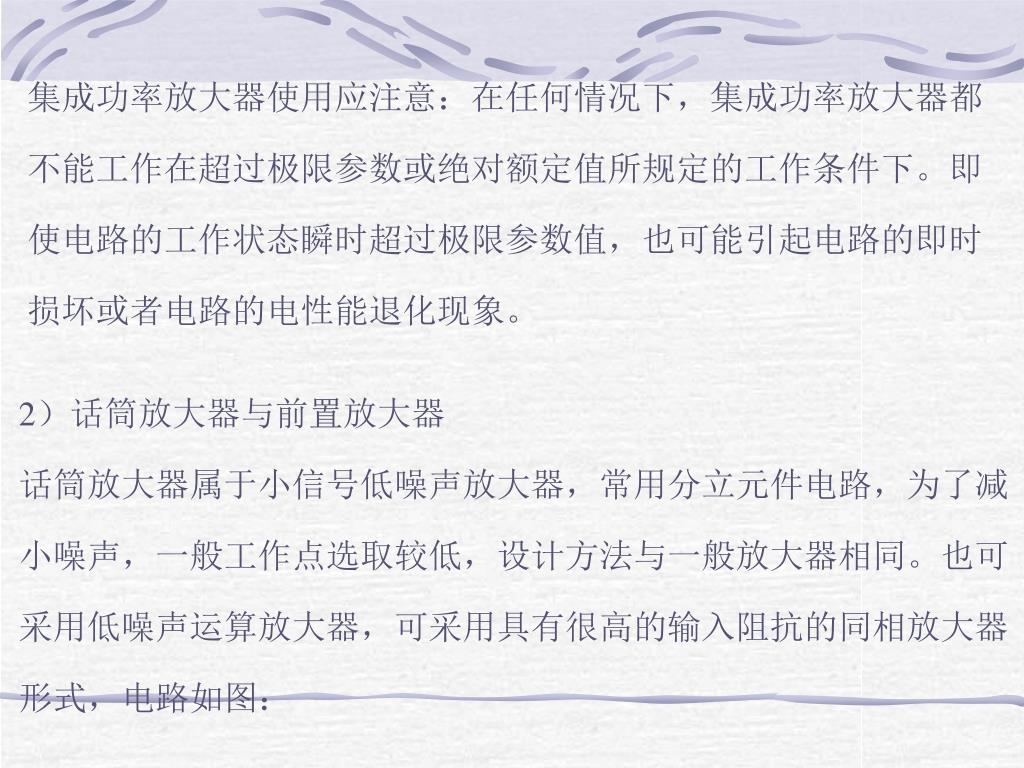

  4. 集成功率放大器使用应注意:在任何情况下,集成功率放大器都集成功率放大器使用应注意:在任何情况下,集成功率放大器都 不能工作在超过极限参数或绝对额定值所规定的工作条件下。即 使电路的工作状态瞬时超过极限参数值,也可能引起电路的即时 损坏或者电路的电性能退化现象。 2)话筒放大器与前置放大器 话筒放大器属于小信号低噪声放大器,常用分立元件电路,为了减小噪声,一般工作点选取较低,设计方法与一般放大器相同。也可采用低噪声运算放大器,可采用具有很高的输入阻抗的同相放大器形式,电路如图:

  5. 话筒放大和混合前值放大电路图 图中C1起隔直作用,使直流负反馈很深,稳定直流工作点,但对低频频响有影响。

  6. 3.实验要求 ● 先用EWB对电路进行仿真,再用直接实验方法进行实验。 ● 参考电子线路有关书籍,掌握OTL功放电路工作原理、指标参数、概念及测量方法。 ● 按要求写好设计过程和设计思路。 ● 根据实验原理,构筑实验系统,选择级连耦合方式和选择测试点 并绘出实验系统方框图。 ● 写出具体实验方法和步骤。 ● 整理实验数据,并与理论值比较。 ● 写出完整的实验报告。

  7. 二、函数信号发生器的设计与实验 1.实验目的 ● 通过实验进一步掌握集成运放的使用方法。 ● 进一步提高工程设计和实践动手能力,加强电路系统概念和设计方法的训练。 2.实验说明 方波---三角波产生电路见(P41 图1-32),也可以设计其他形式的电路。 三角波---正弦波变换电路的种类很多,有二极管桥式电路、二极管可变分压器电路、有源滤波器和差分放大器等

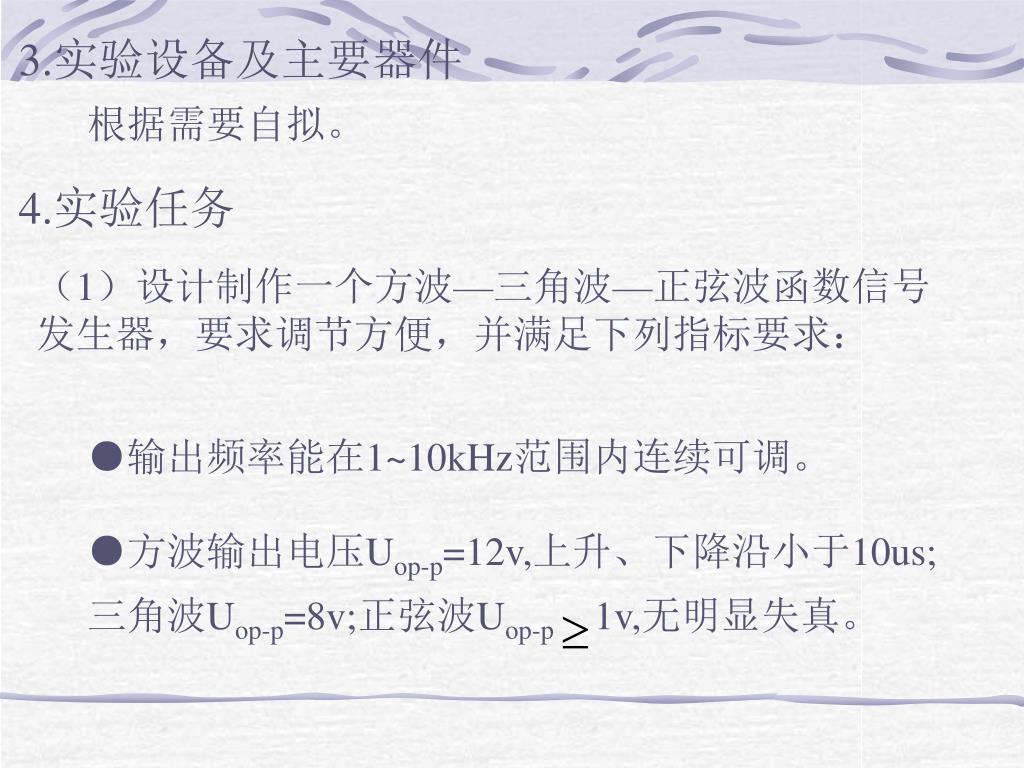

  8. 3.实验设备及主要器件 根据需要自拟。 4.实验任务 (1)设计制作一个方波—三角波—正弦波函数信号 发生器,要求调节方便,并满足下列指标要求: ●输出频率能在1~10kHz范围内连续可调。 ●方波输出电压Uop-p=12v,上升、下降沿小于10us;三角波Uop-p=8v;正弦波Uop-p 1v,无明显失真。

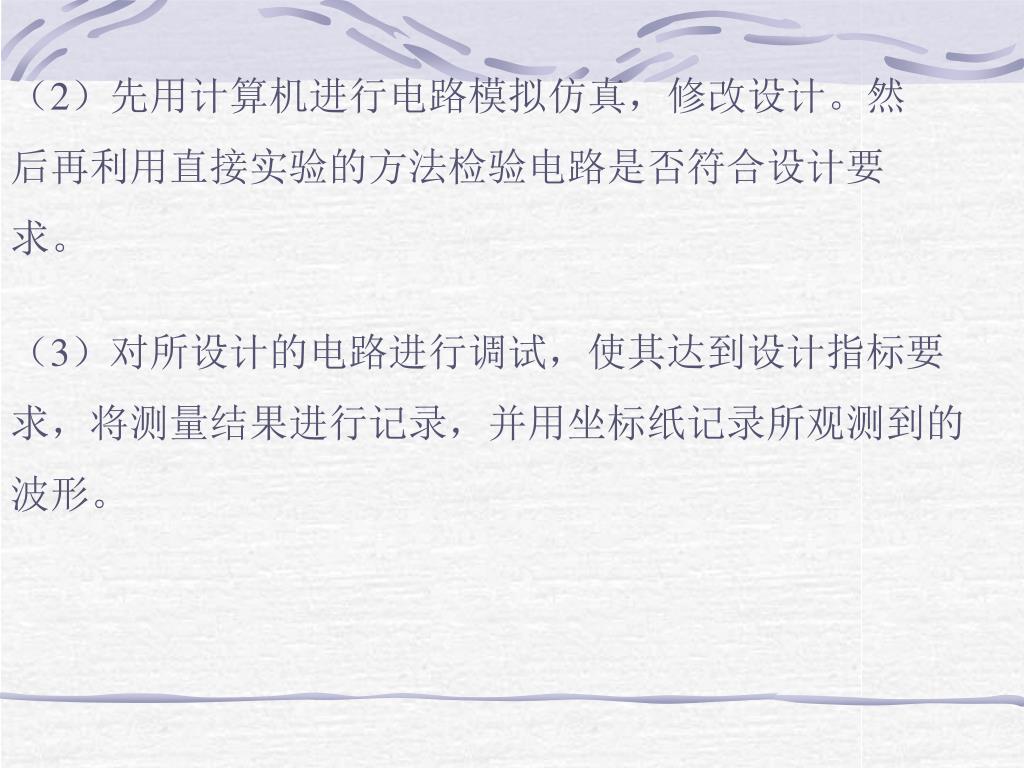

  9. (2)先用计算机进行电路模拟仿真,修改设计。然后再利用直接实验的方法检验电路是否符合设计要求。(2)先用计算机进行电路模拟仿真,修改设计。然后再利用直接实验的方法检验电路是否符合设计要求。 (3)对所设计的电路进行调试,使其达到设计指标要求,将测量结果进行记录,并用坐标纸记录所观测到的波形。

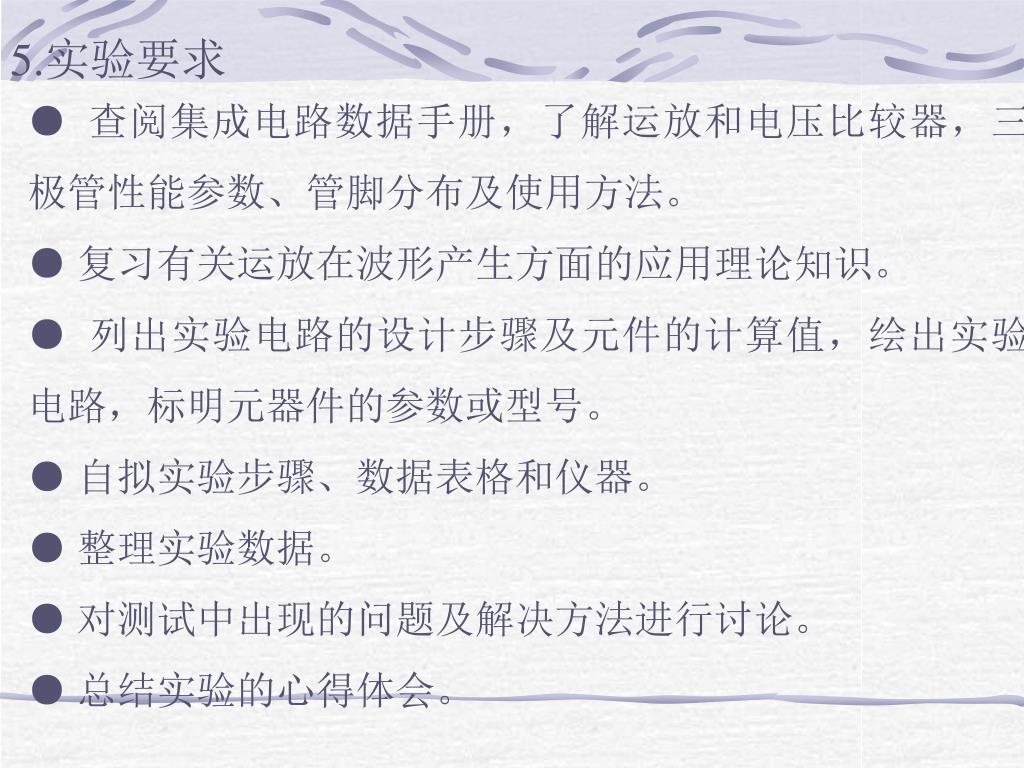

  10. 5.实验要求 ● 查阅集成电路数据手册,了解运放和电压比较器,三极管性能参数、管脚分布及使用方法。 ● 复习有关运放在波形产生方面的应用理论知识。 ● 列出实验电路的设计步骤及元件的计算值,绘出实验电路,标明元器件的参数或型号。 ● 自拟实验步骤、数据表格和仪器。 ● 整理实验数据。 ● 对测试中出现的问题及解决方法进行讨论。 ● 总结实验的心得体会。
