Presentation Transcript


4897802

Тема урока:

«ПОСТРОЕНИЕ СЕРЕДИННОГО ПЕРПЕНДИКУЛЯРА К ОТРЕЗКУ, КАК ГЕОМЕТРИЧЕСКОГО МЕСТА ТОЧЕК»

Урок подготовили: учитель математики - Лемешко Е.В.Учитель информатики – Старостина Е.Н.ГОУ СОШ №1028


4897802

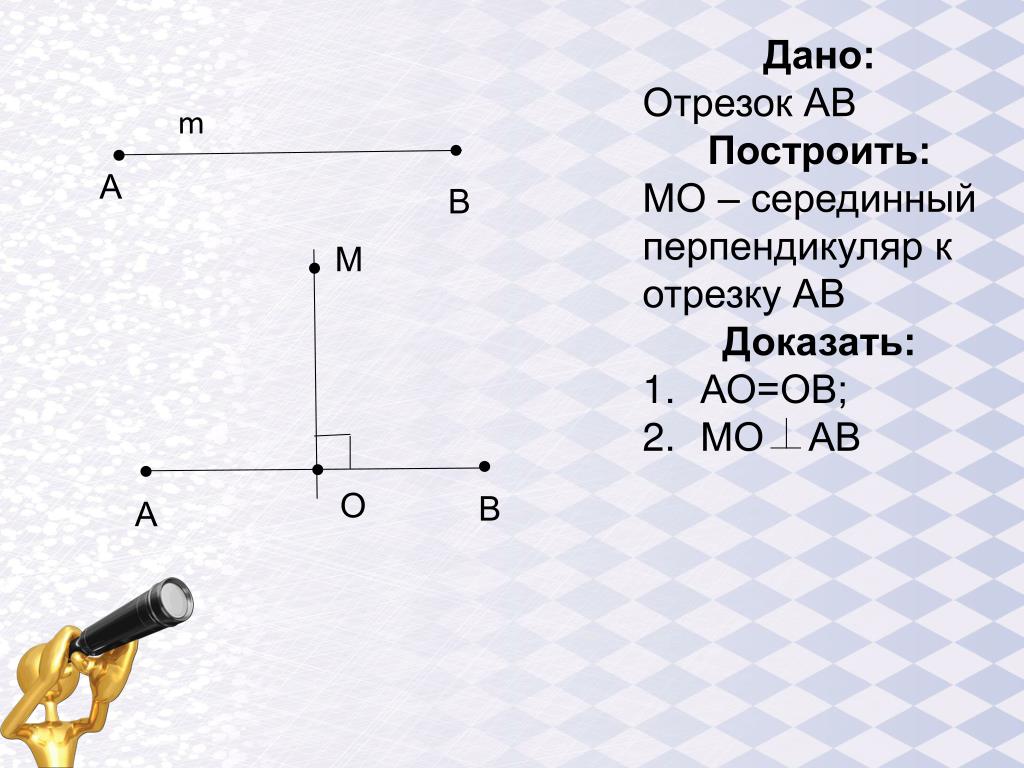

Дано:

Отрезок АВ

Построить:

МО – серединный перпендикуляр к отрезку АВ

Доказать:

АО=ОВ;

МО АВ

m

А

В

М

О

В

А


4897802

Построение:

l

M

O

A

B

a

m

N


4897802

Описание построения:

1.Луч а; А – начало луча

2. Окружность (А; r=m)окружность∩a=B; AB=m

3. Окружность1 (А; r1>m/2)

4. Окружность2 (В; r1)

5. Окружность1 ∩ окружность2= М;N

6.MN; MN ∩ AB=O; (MN=L),

где MN AB;

О – середина АВ


4897802

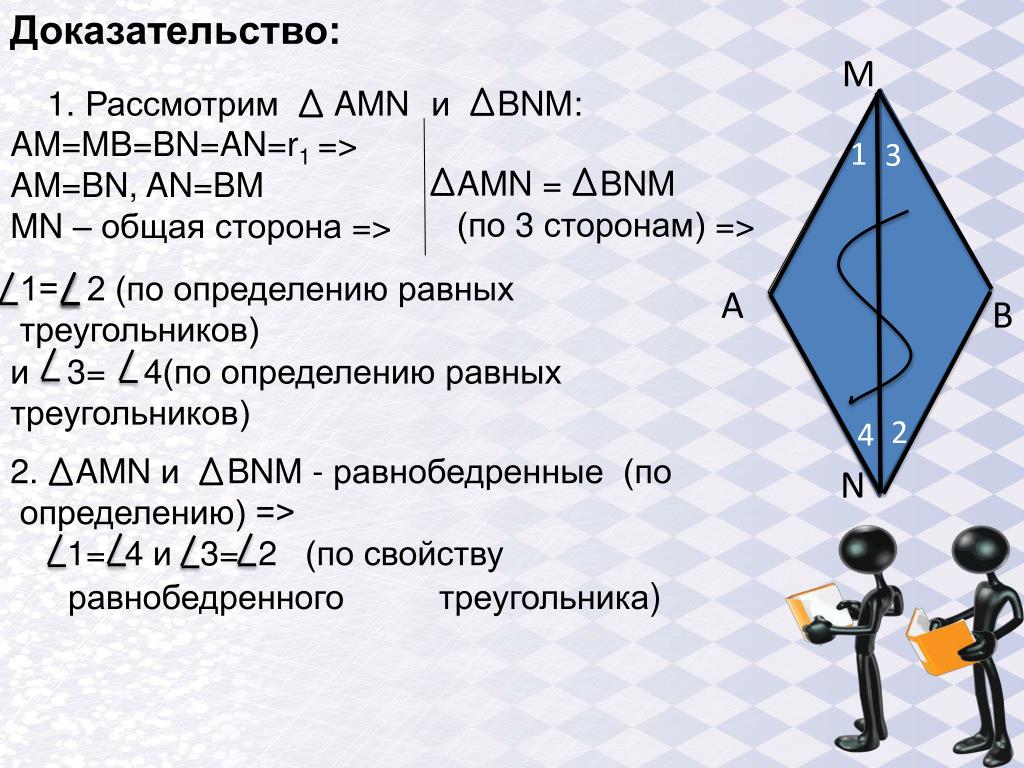

Доказательство:

М

Рассмотрим AMN

иBNM:

AM=MB=BN=AN=r1=>

AM=BN, AN=BM

MN – общая сторона =>

1

3

AMN = BNM

(по 3 сторонам) =>

А

В

1= 2 (по определению равных треугольников)

и 3= 4(по определению равных треугольников)

2

4

N

AMN и BNM - равнобедренные (по

определению) =>

1= 4 и 3= 2 (по свойству равнобедренного треугольника)


4897802

Доказательство (продолжение):

М

3. Из пунктов 1 и 2 => 1= 3 =>

MO – биссектриса равнобедренного

AMN =>

1

3

МО – медиана,

т.е. О – середина АВ

и МО – высота,

т.е. МО АВ

4. Таким образом, мы доказали, что МN – серединный перпендикуляр к отрезку АВ

В

А

О


4897802

Построение в графической среде «Компас- 3D»


4897802

Открыть рабочее окно программы

Из предложенного списка выбрать «Чертеж»


4897802

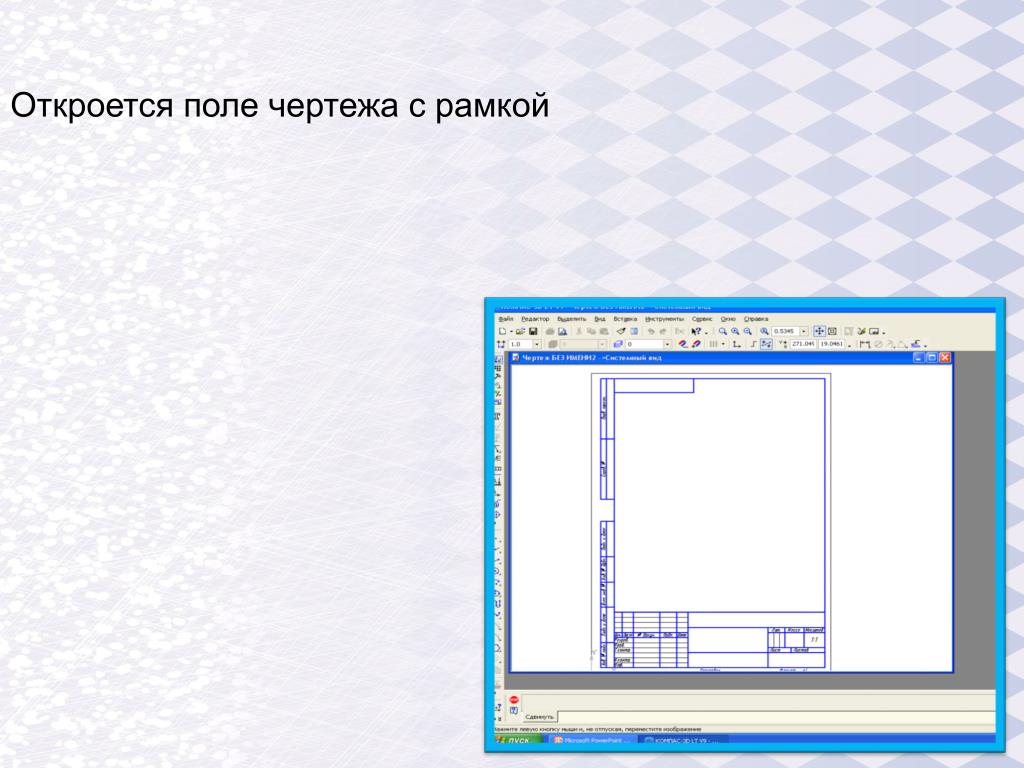

Откроется поле чертежа с рамкой


4897802

Задание:

Начертить геометрические объекты, заданные в условии задачи: луч а с началом в точке А и отрезок равный m – произвольной длины

Построение:

Построить произвольный горизонтальный луч а

  • Построить произвольный отрезок m

  • Ввести обозначение луча, отрезка, начала луча на чертеже с помощью вкладки Инструменты «текст»


4897802

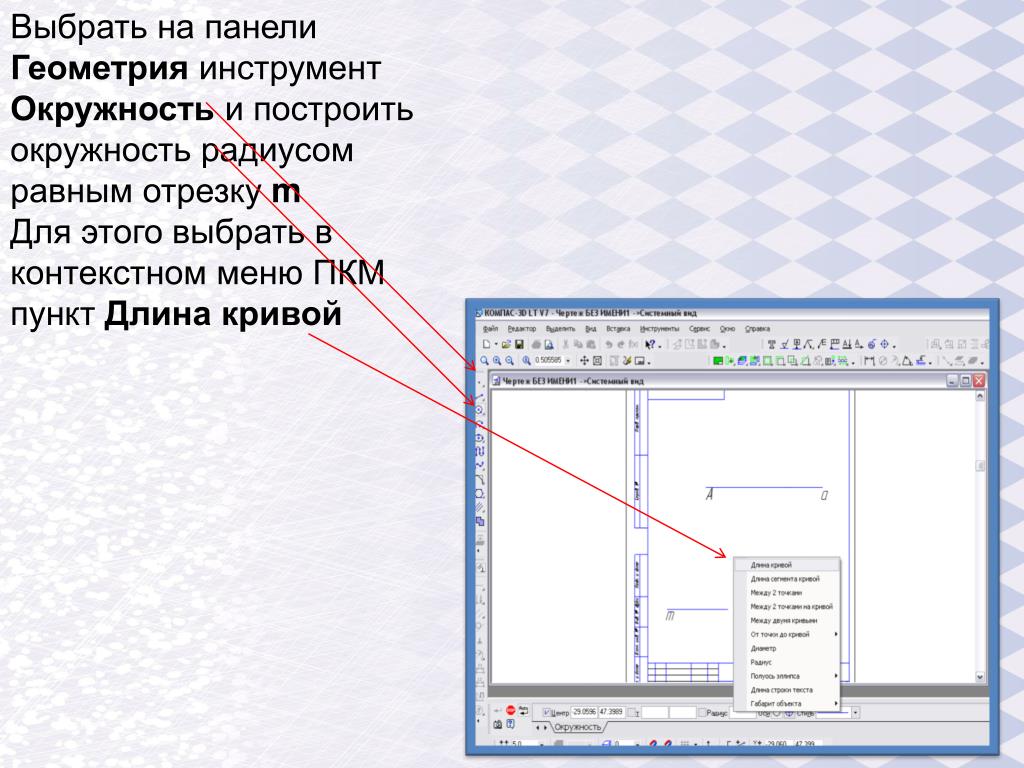

Выбрать на панели Геометрия инструмент Окружность и построить окружность радиусом равным отрезку m

Для этого выбрать в контекстном меню ПКМ пункт Длина кривой


4897802

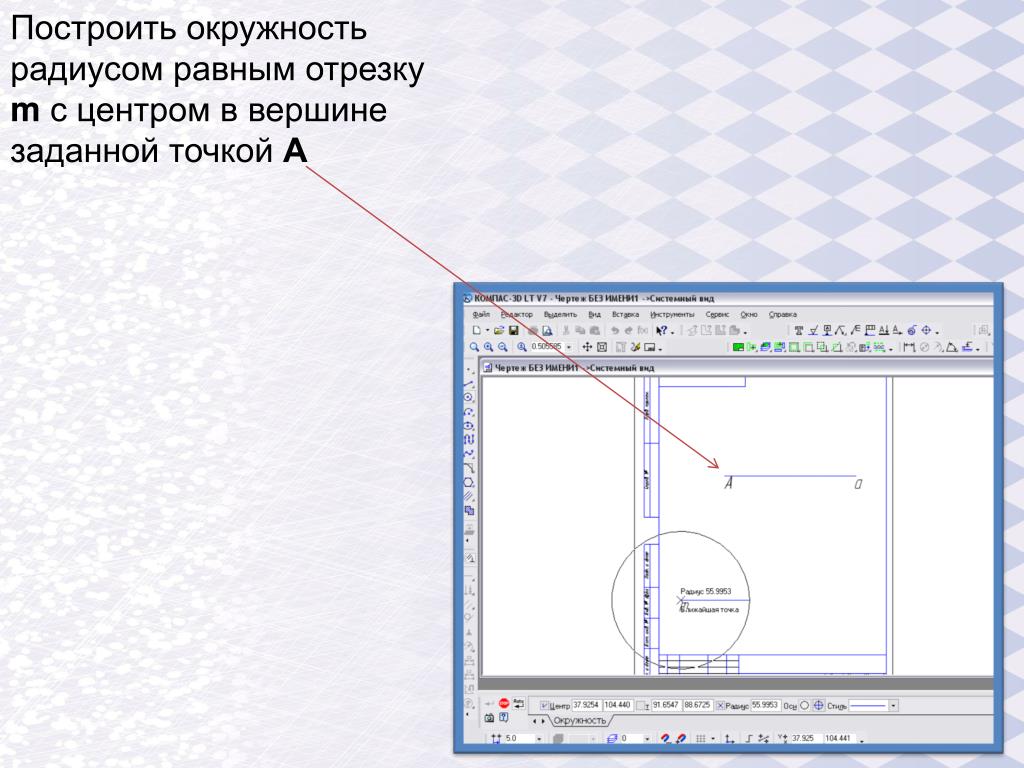

Построить окружность радиусом равным отрезку m с центром в вершине заданной точкой А


4897802

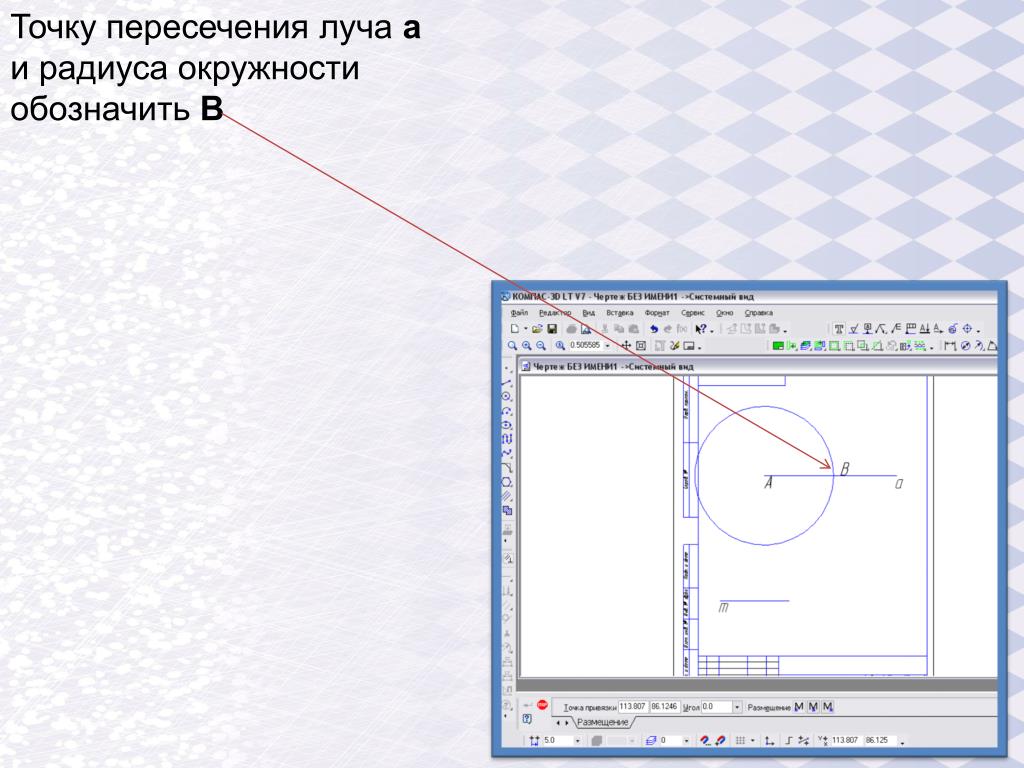

  • Точку пересечения луча а и радиуса окружности обозначить В


4897802

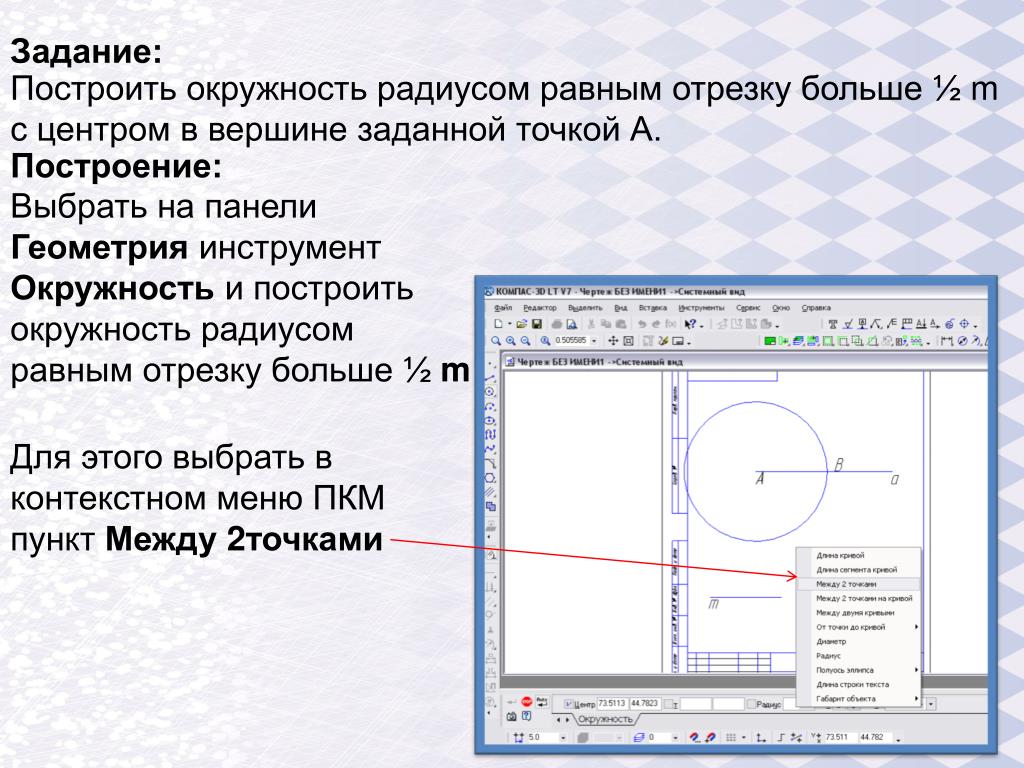

Задание:

Построить окружность радиусом равным отрезку больше ½ m с центром в вершине заданной точкой А.

Построение:

Выбрать на панели Геометрия инструмент Окружность и построить окружность радиусом равным отрезку больше ½ m

Для этого выбрать в контекстном меню ПКМ пункт Между 2точками


4897802

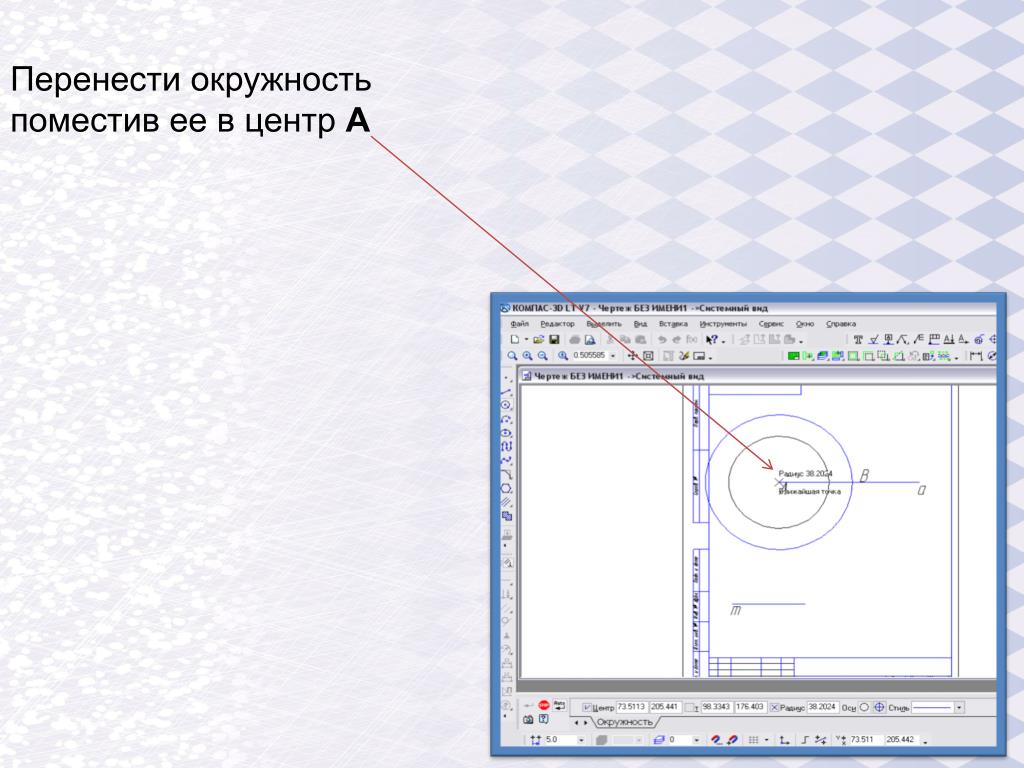

  • Перенести окружность поместив ее в центр А


4897802

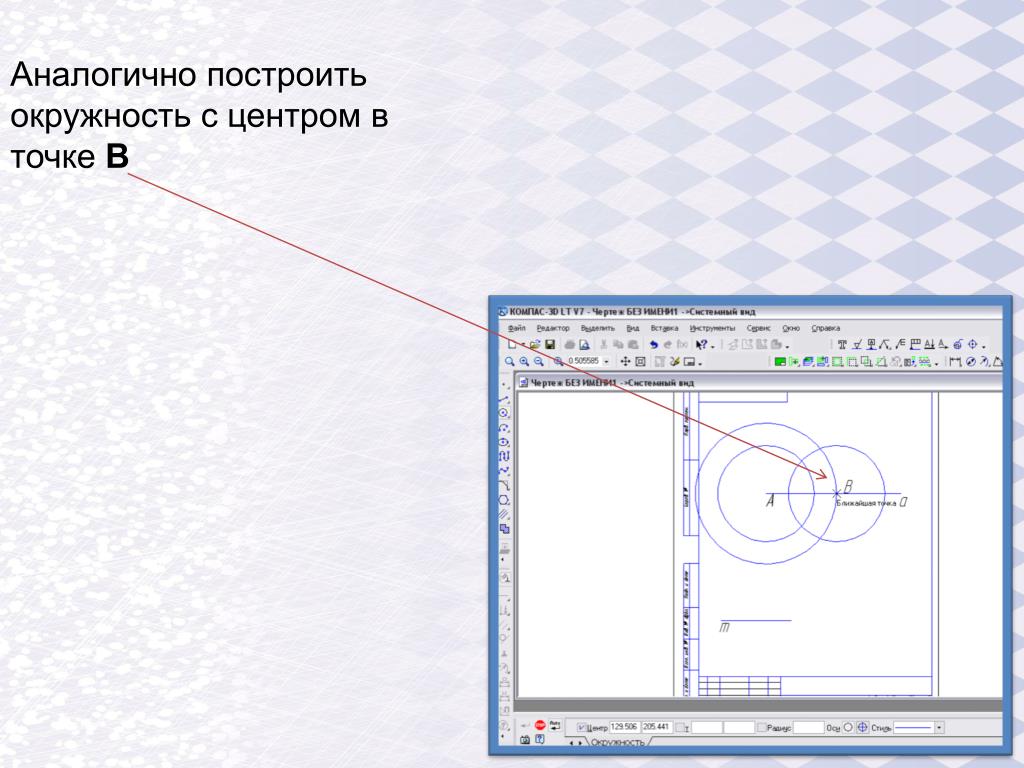

  • Аналогично построить окружность с центром в точке В


4897802

  • Точки образованные в процессе пересечения двух окружностей обозначить соответственно M,N

провести через них прямую


4897802

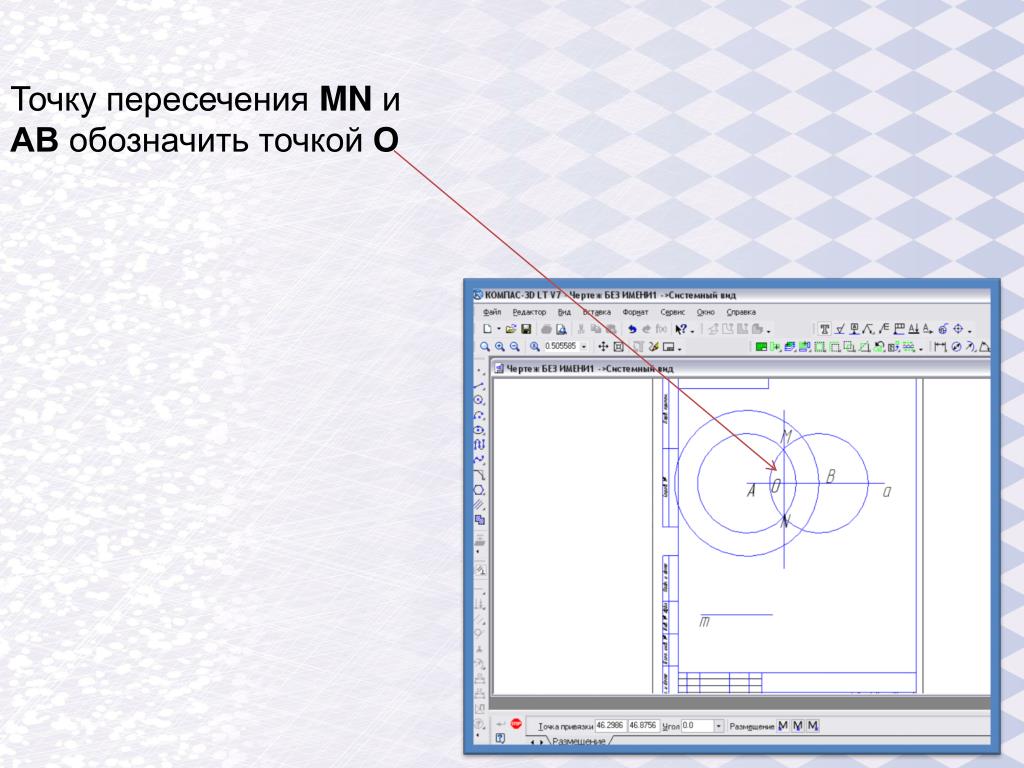

  • Точку пересечения MN и АВ обозначить точкой О


4897802

Работа окончена!
