Presentation Transcript


3666557

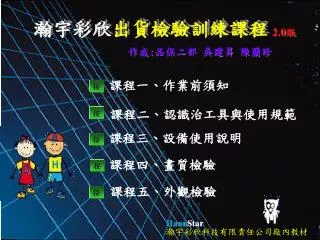

瀚宇彩欣出貨檢驗訓練課程

2.0版

作成:品保二部 吳建昇 陳蘭珍

課程一、作業前須知

課程二、認識治工具與使用規範

課程三、設備使用說明

課程四、畫質檢驗

課程五、外觀檢驗

HannStar

瀚宇彩欣科技有限責任公司廠內教材


3666557

課程一、作業前須知

1.雙手配戴潔淨之防滑手套

11.架設/取下模組注意事項

12.無塵布、黏墊、膠帶

2.配戴靜電環

3.調整點燈治具

13.LD99定期點檢

4.畫質檢查環境照度測試

14.Take 定期點檢

15.照度/靜電環定期點檢

5.外觀檢查環境照度測試

6.檢查模組製品ID與傳票

16.靜電消除機定期點檢

7.製品標籤編碼原則

8.檢查入力端子

9.檢查B/L 連接器接頭

10.訊號排線與B/L連接器插拔


3666557

p

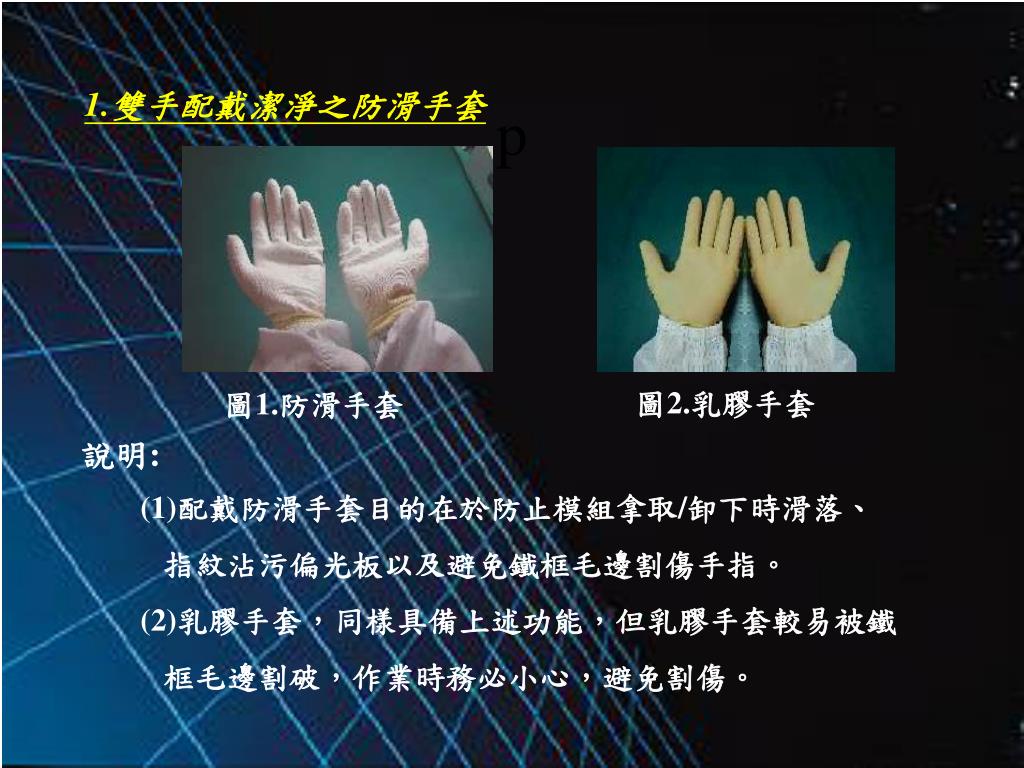

1.雙手配戴潔淨之防滑手套

圖2.乳膠手套

圖1.防滑手套

說明:

(1)配戴防滑手套目的在於防止模組拿取/卸下時滑落、

指紋沾污偏光板以及避免鐵框毛邊割傷手指。

(2)乳膠手套,同樣具備上述功能,但乳膠手套較易被鐵

框毛邊割破,作業時務必小心,避免割傷。


3666557

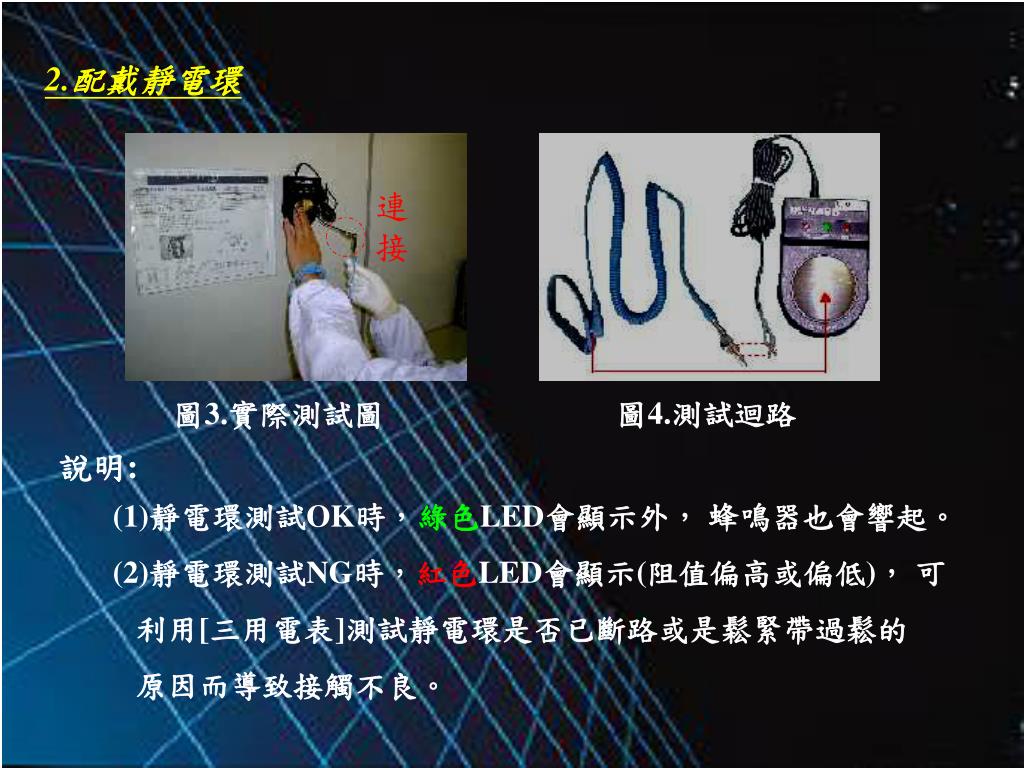

2.配戴靜電環

連接

圖4.測試迴路

圖3.實際測試圖

說明:

(1)靜電環測試OK時,綠色LED會顯示外, 蜂鳴器也會響起。

(2)靜電環測試NG時,紅色LED會顯示(阻值偏高或偏低), 可

利用[三用電表]測試靜電環是否已斷路或是鬆緊帶過鬆的

原因而導致接觸不良。


3666557

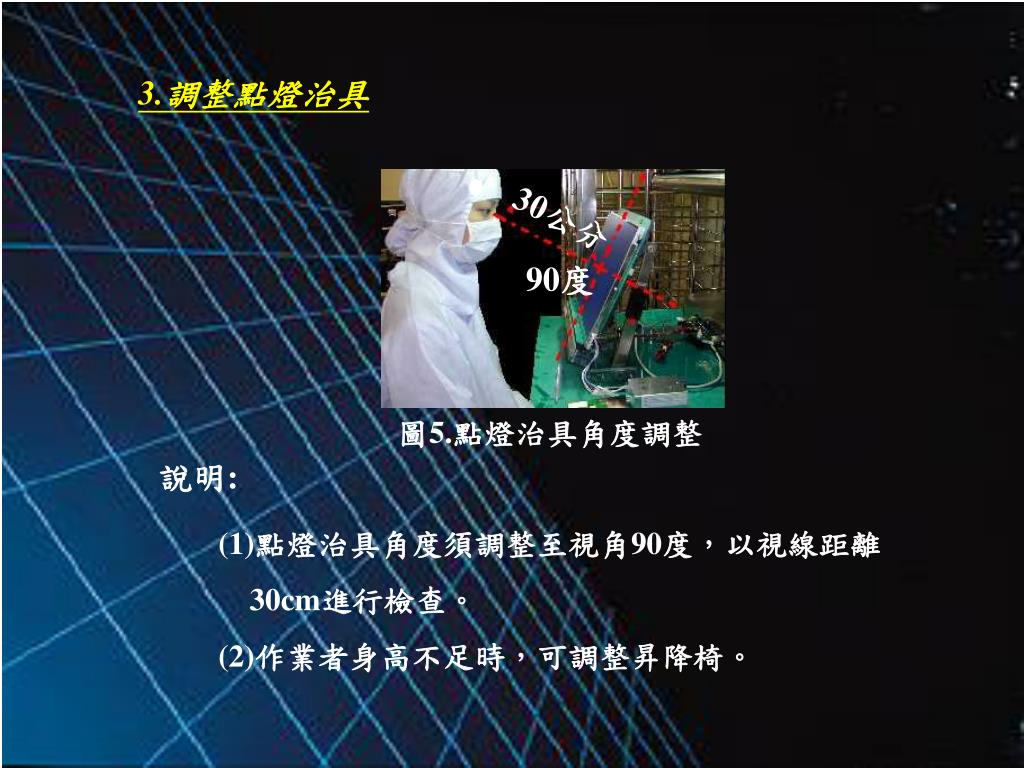

3.調整點燈治具

30公分

90度

圖5.點燈治具角度調整

說明:

(1)點燈治具角度須調整至視角90度,以視線距離

30cm進行檢查。

(2)作業者身高不足時,可調整昇降椅。


3666557

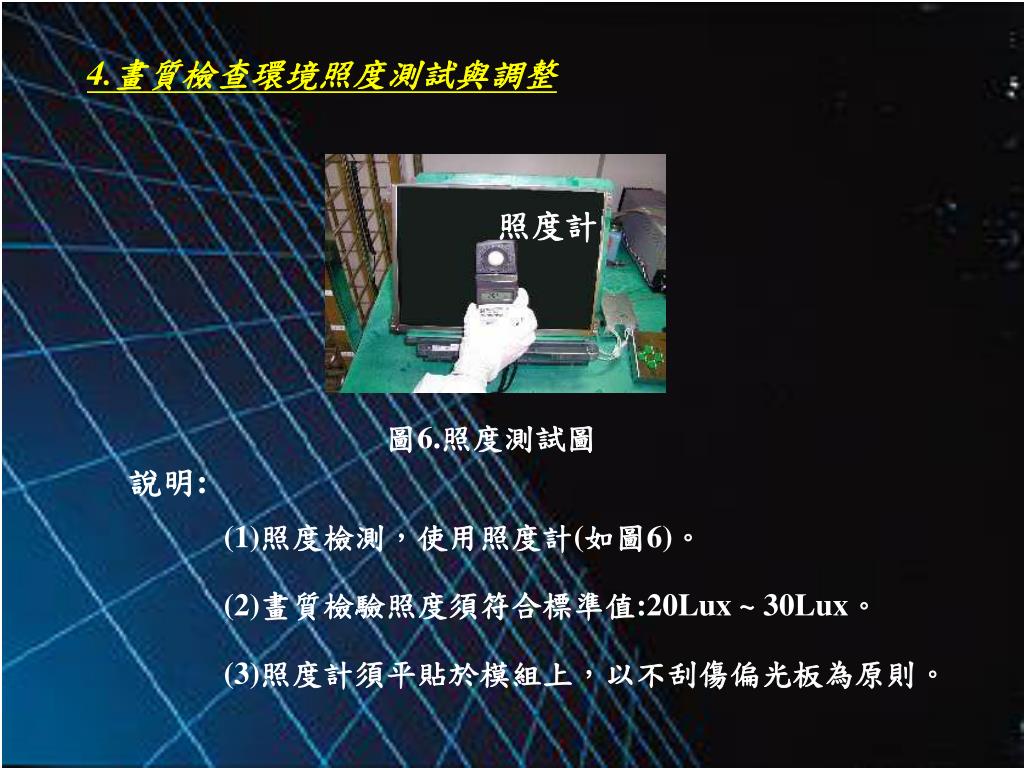

4.畫質檢查環境照度測試與調整

照度計

圖6.照度測試圖

說明:

(1)照度檢測,使用照度計(如圖6)。

(2)畫質檢驗照度須符合標準值:20Lux ~ 30Lux。

(3)照度計須平貼於模組上,以不刮傷偏光板為原則。


3666557

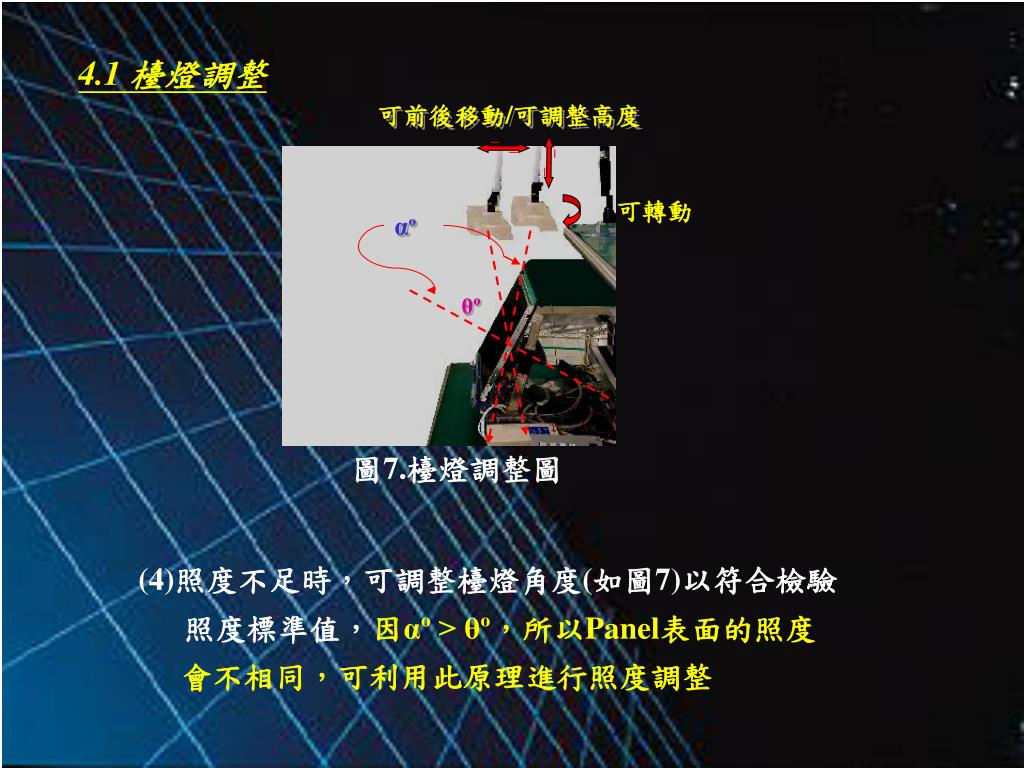

4.1 檯燈調整

可前後移動/可調整高度

可轉動

αº

θº

圖7.檯燈調整圖

(4)照度不足時,可調整檯燈角度(如圖7)以符合檢驗

照度標準值,因αº > θº,所以Panel表面的照度

會不相同,可利用此原理進行照度調整


3666557

5.外觀檢查環境照度測試與調整

可移動

可調整高度

可移動

可轉動

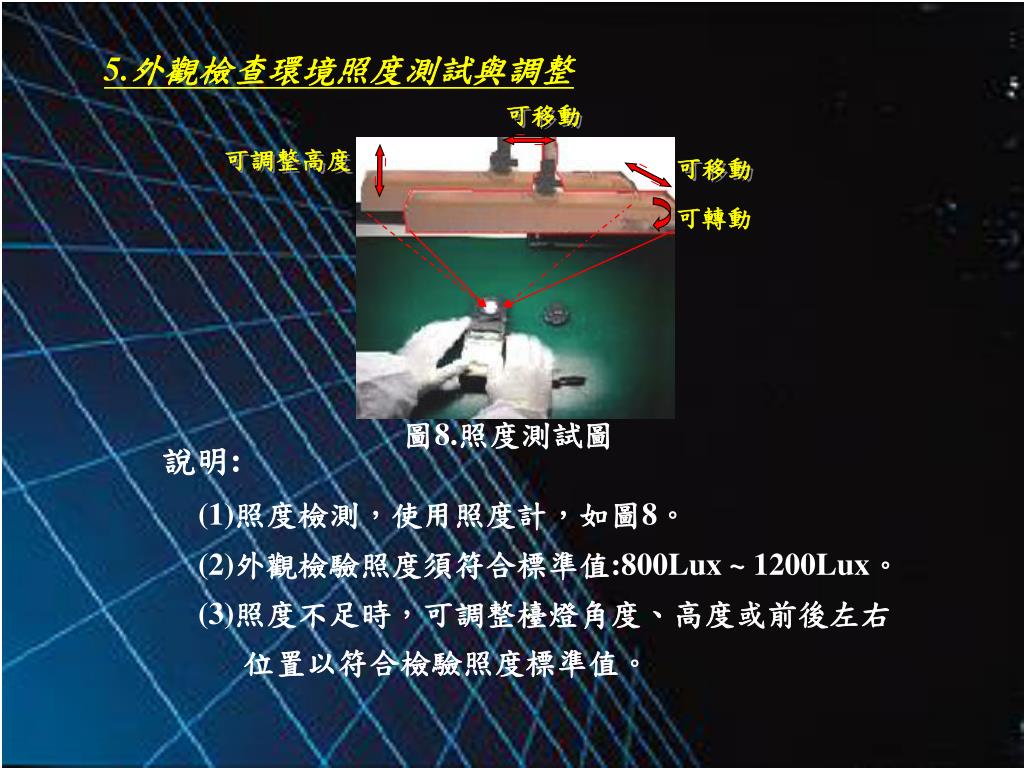

圖8.照度測試圖

說明:

(1)照度檢測,使用照度計,如圖8。

(2)外觀檢驗照度須符合標準值:800Lux ~ 1200Lux。

(3)照度不足時,可調整檯燈角度、高度或前後左右

位置以符合檢驗照度標準值。


3666557

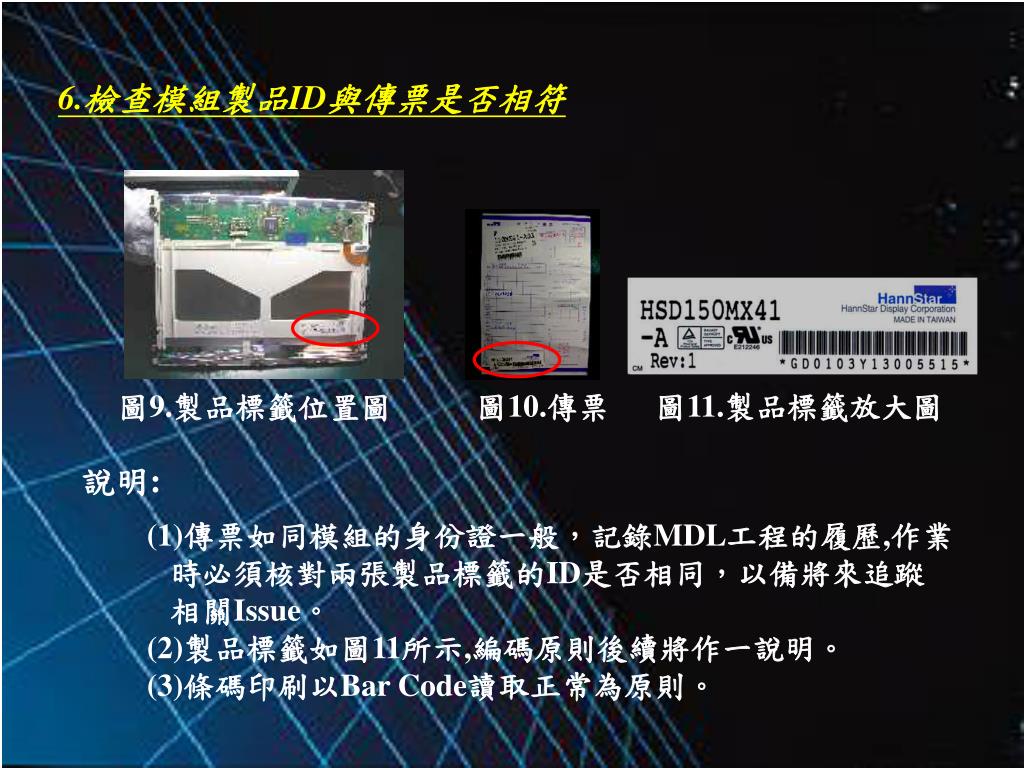

6.檢查模組製品ID與傳票是否相符

圖10.傳票

圖11.製品標籤放大圖

圖9.製品標籤位置圖

說明:

(1)傳票如同模組的身份證一般,記錄MDL工程的履歷,作業

時必須核對兩張製品標籤的ID是否相同,以備將來追蹤

相關Issue。

(2)製品標籤如圖11所示,編碼原則後續將作一說明。

(3)條碼印刷以Bar Code讀取正常為原則。


3666557

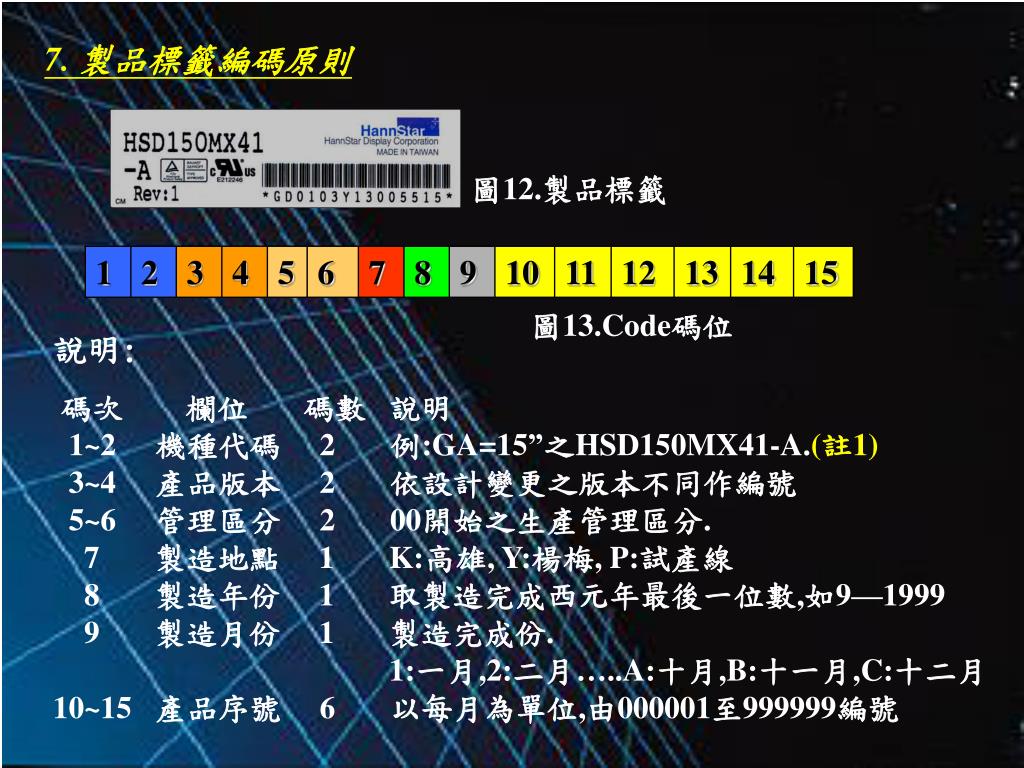

7. 製品標籤編碼原則

圖12.製品標籤

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

圖13.Code碼位

說明:

碼次 欄位 碼數 說明

1~2 機種代碼 2 例:GA=15”之HSD150MX41-A.(註1)

3~4 產品版本 2 依設計變更之版本不同作編號

5~6 管理區分 2 00開始之生產管理區分.

7 製造地點 1 K:高雄, Y:楊梅, P:試產線

8 製造年份 1 取製造完成西元年最後一位數,如9—1999

9 製造月份 1 製造完成份.

1:一月,2:二月…..A:十月,B:十一月,C:十二月10~15 產品序號 6 以每月為單位,由000001至999999編號


3666557

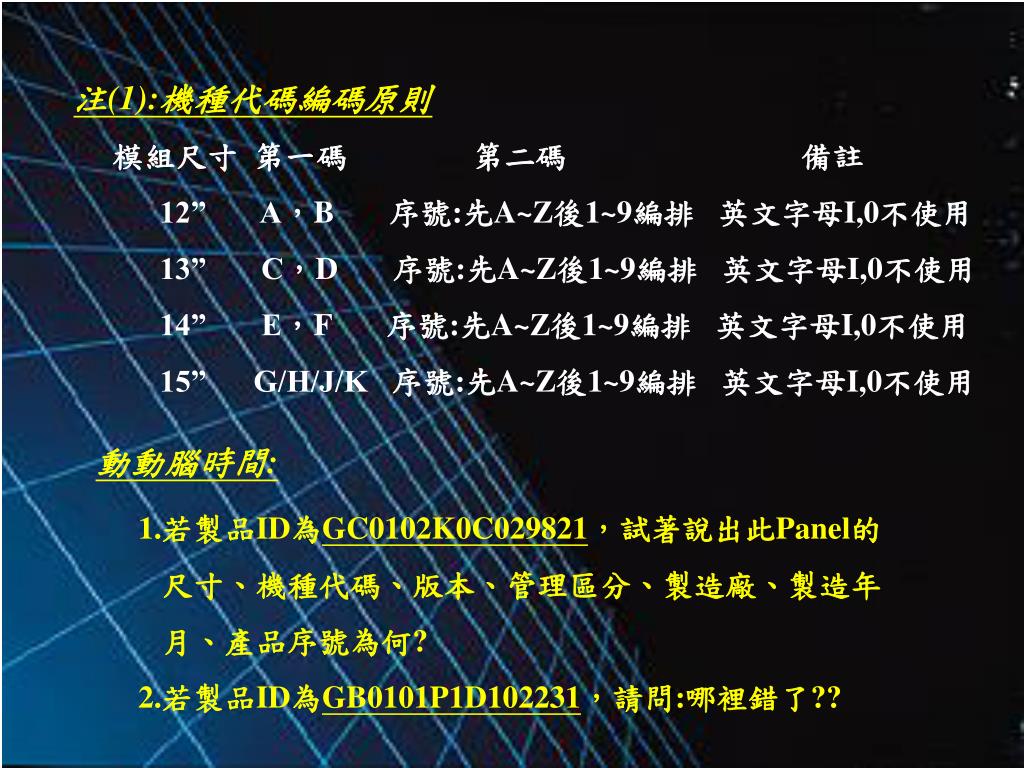

注(1):機種代碼編碼原則

模組尺寸 第一碼 第二碼 備註

12” A,B 序號:先A~Z後1~9編排 英文字母I,0不使用

13” C,D 序號:先A~Z後1~9編排 英文字母I,0不使用

14” E,F 序號:先A~Z後1~9編排 英文字母I,0不使用

15” G/H/J/K 序號:先A~Z後1~9編排 英文字母I,0不使用

動動腦時間:

1.若製品ID為GC0102K0C029821,試著說出此Panel的

尺寸、機種代碼、版本、管理區分、製造廠、製造年

月、產品序號為何?

2.若製品ID為GB0101P1D102231,請問:哪裡錯了??


3666557

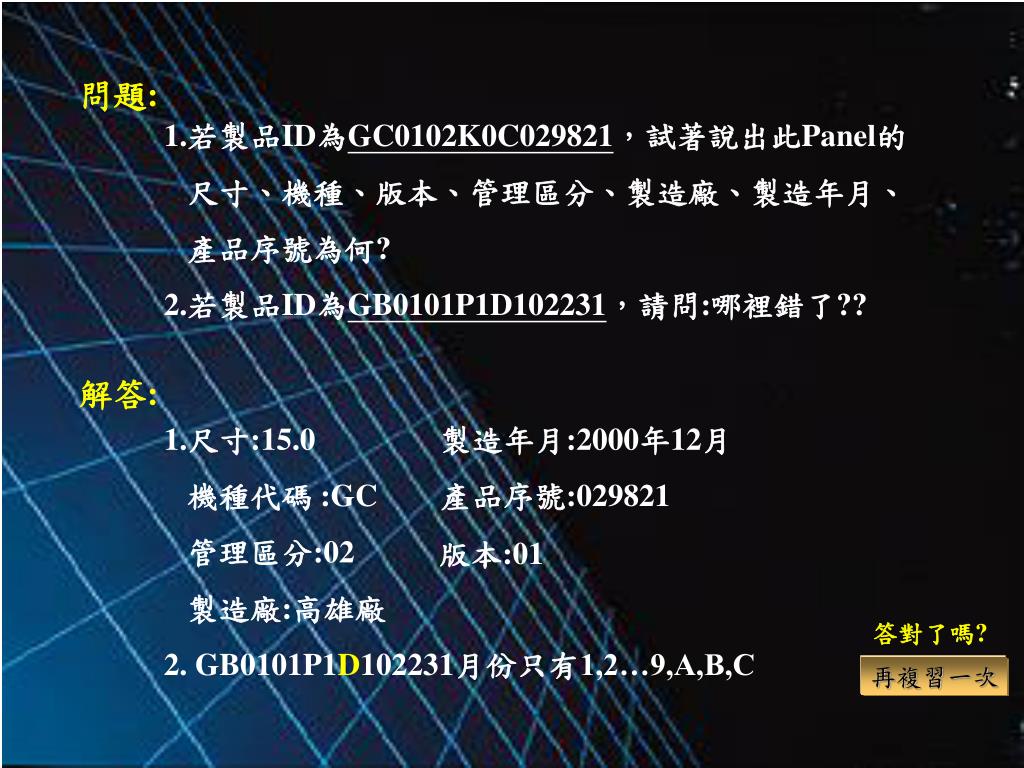

問題:

1.若製品ID為GC0102K0C029821,試著說出此Panel的

尺寸、機種、版本、管理區分、製造廠、製造年月、

產品序號為何?

2.若製品ID為GB0101P1D102231,請問:哪裡錯了??

解答:

1.尺寸:15.0 製造年月:2000年12月

機種代碼 :GC 產品序號:029821

管理區分:02

製造廠:高雄廠

2. GB0101P1D102231月份只有1,2…9,A,B,C

答對了嗎?

版本:01

再複習一次


3666557

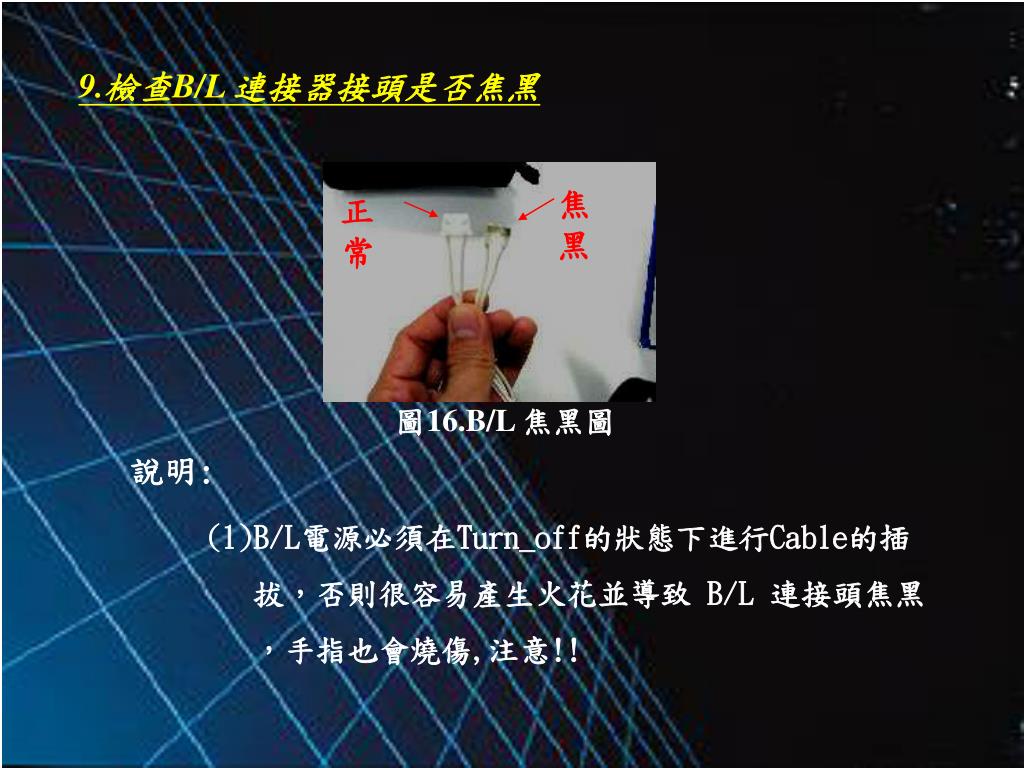

9.檢查B/L 連接器接頭是否焦黑

焦黑

正常

圖16.B/L 焦黑圖

說明:

(1)B/L電源必須在Turn_off的狀態下進行Cable的插

拔,否則很容易產生火花並導致 B/L 連接頭焦黑

,手指也會燒傷,注意!!


3666557

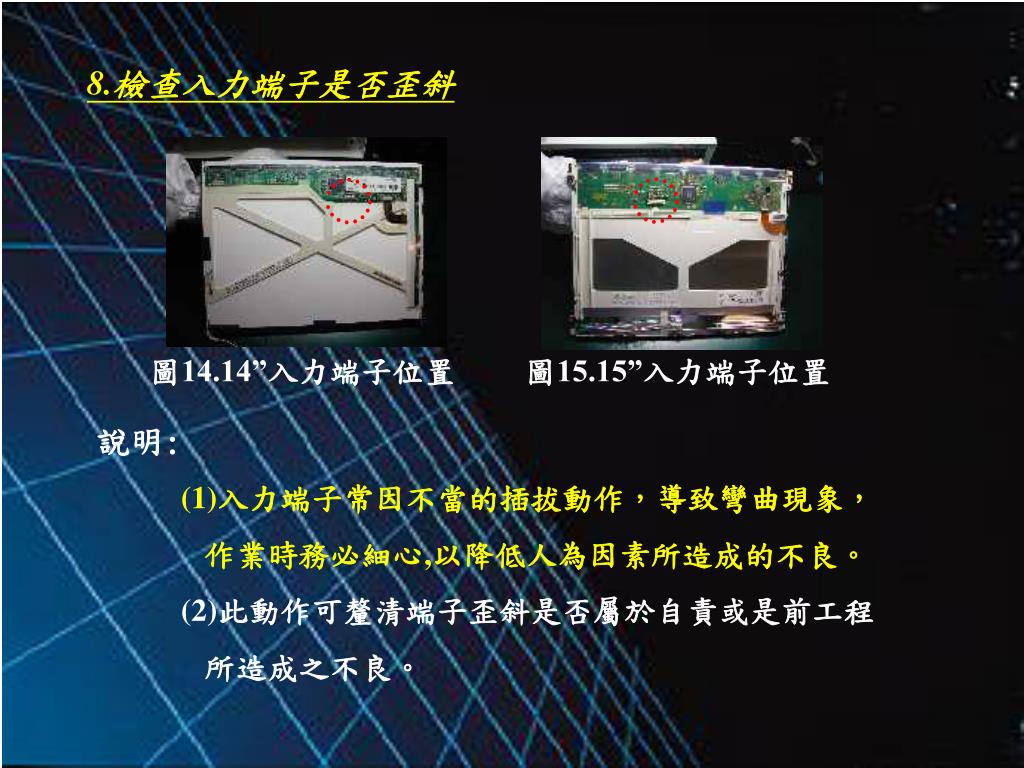

8.檢查入力端子是否歪斜

圖14.14”入力端子位置

圖15.15”入力端子位置

說明:

(1)入力端子常因不當的插拔動作,導致彎曲現象,

作業時務必細心,以降低人為因素所造成的不良。

(2)此動作可釐清端子歪斜是否屬於自責或是前工程

所造成之不良。


3666557

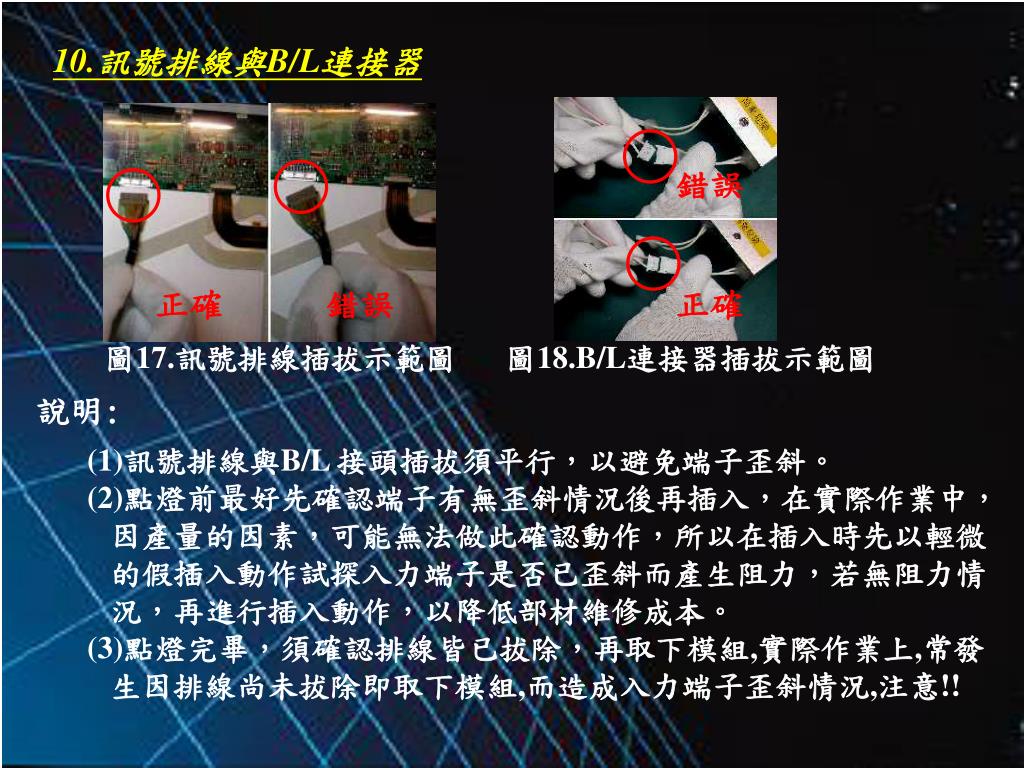

10.訊號排線與B/L連接器

錯誤

正確

錯誤

正確

圖17.訊號排線插拔示範圖

圖18.B/L連接器插拔示範圖

說明:

(1)訊號排線與B/L 接頭插拔須平行,以避免端子歪斜。

(2)點燈前最好先確認端子有無歪斜情況後再插入,在實際作業中,

因產量的因素,可能無法做此確認動作,所以在插入時先以輕微

的假插入動作試探入力端子是否已歪斜而產生阻力,若無阻力情

況,再進行插入動作,以降低部材維修成本。

(3)點燈完畢,須確認排線皆已拔除,再取下模組,實際作業上,常發

生因排線尚未拔除即取下模組,而造成入力端子歪斜情況,注意!!


3666557

11.架設/取下模組

附圖

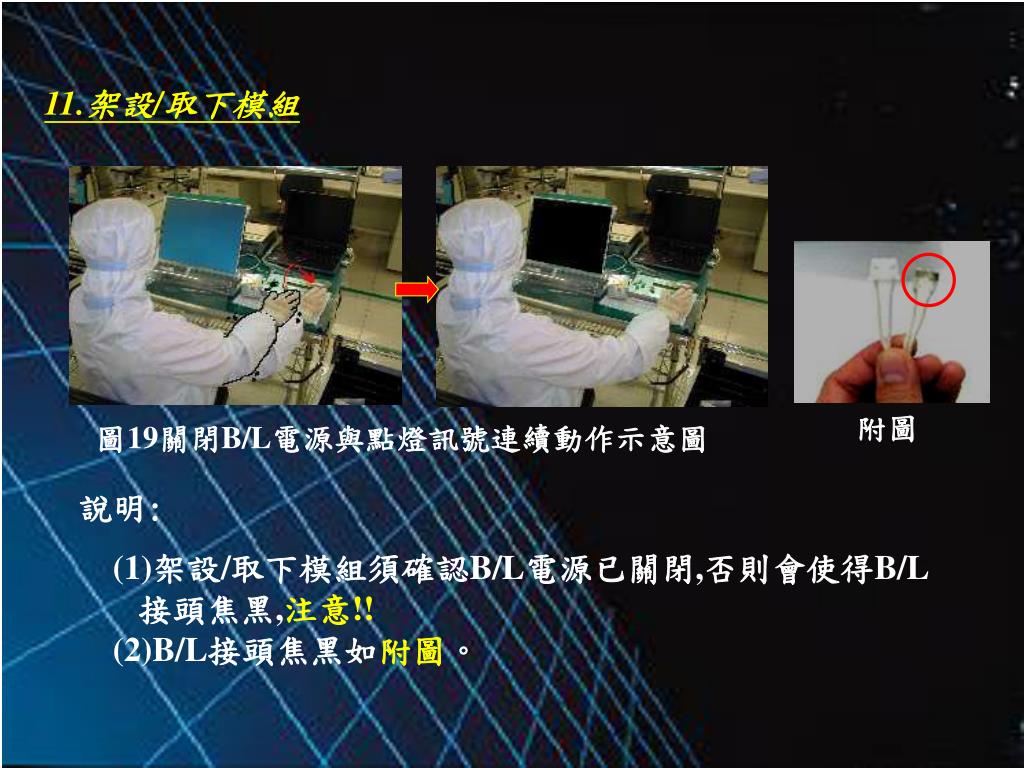

圖19關閉B/L電源與點燈訊號連續動作示意圖

說明:

(1)架設/取下模組須確認B/L電源已關閉,否則會使得B/L

接頭焦黑,注意!!

(2)B/L接頭焦黑如附圖。


3666557

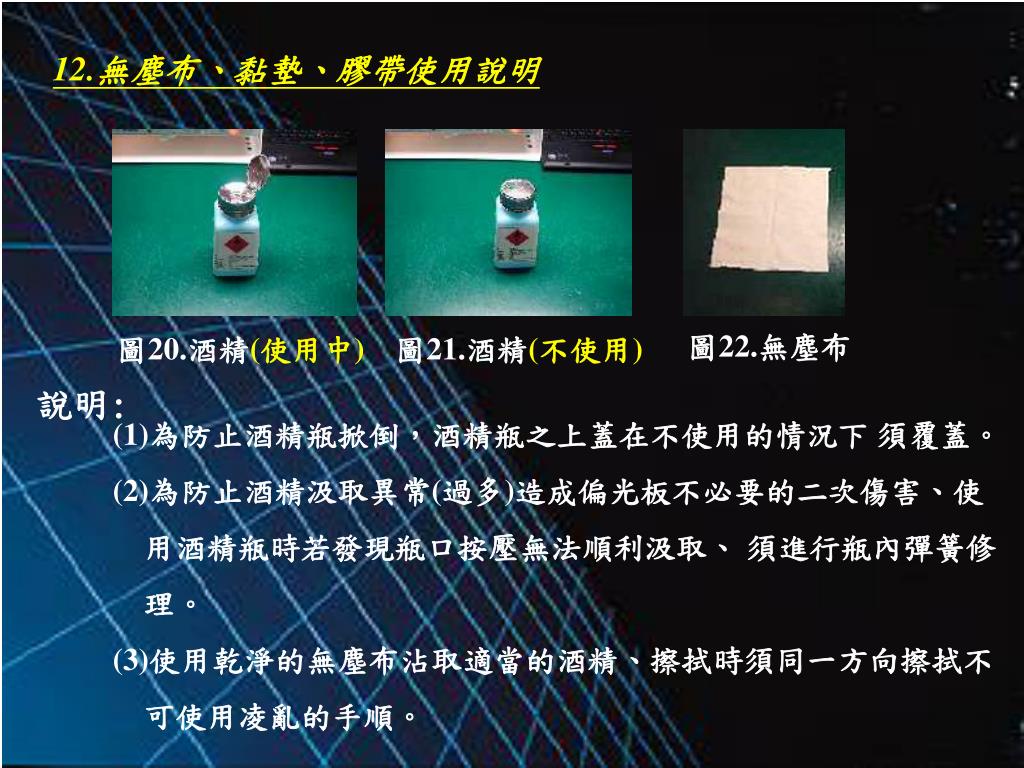

12.無塵布、黏墊、膠帶使用說明

圖22.無塵布

圖20.酒精(使用中)

圖21.酒精(不使用)

說明:

(1)為防止酒精瓶掀倒,酒精瓶之上蓋在不使用的情況下 須覆蓋。

(2)為防止酒精汲取異常(過多)造成偏光板不必要的二次傷害、使

用酒精瓶時若發現瓶口按壓無法順利汲取、 須進行瓶內彈簧修

理。

(3)使用乾淨的無塵布沾取適當的酒精、擦拭時須同一方向擦拭不

可使用凌亂的手順。


3666557

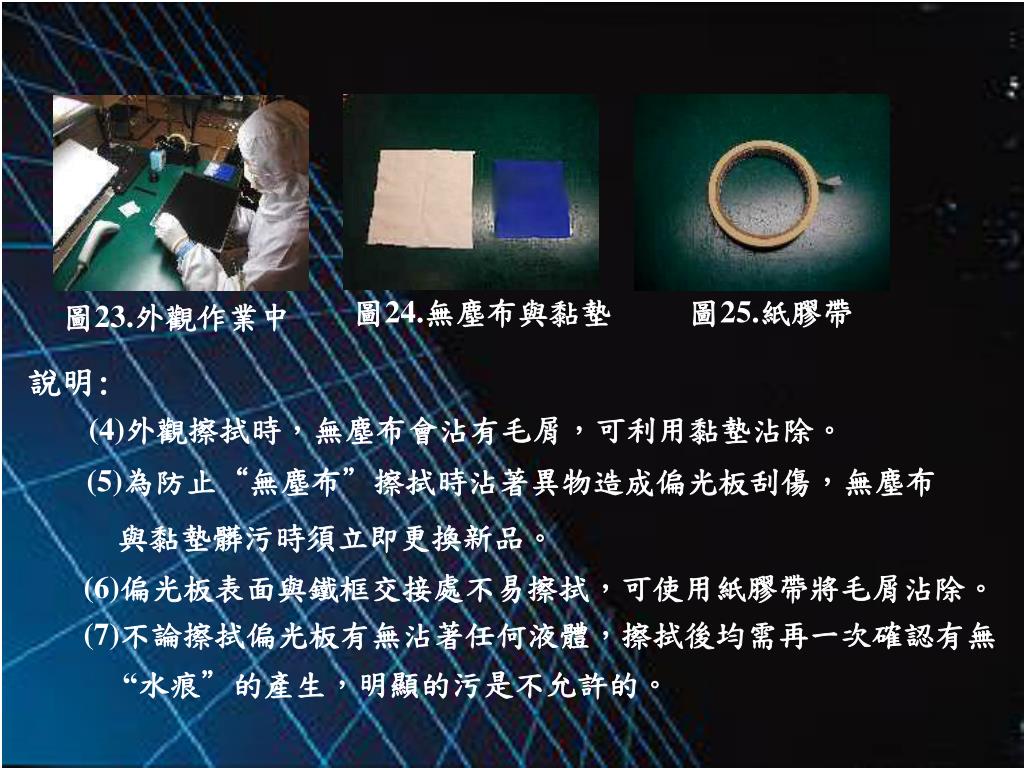

圖24.無塵布與黏墊

圖25.紙膠帶

圖23.外觀作業中

說明:

(4)外觀擦拭時,無塵布會沾有毛屑,可利用黏墊沾除。

(5)為防止“無塵布”擦拭時沾著異物造成偏光板刮傷,無塵布

與黏墊髒污時須立即更換新品。

(6)偏光板表面與鐵框交接處不易擦拭,可使用紙膠帶將毛屑沾除。

(7)不論擦拭偏光板有無沾著任何液體,擦拭後均需再一次確認有無

“水痕”的產生,明顯的污是不允許的。


3666557

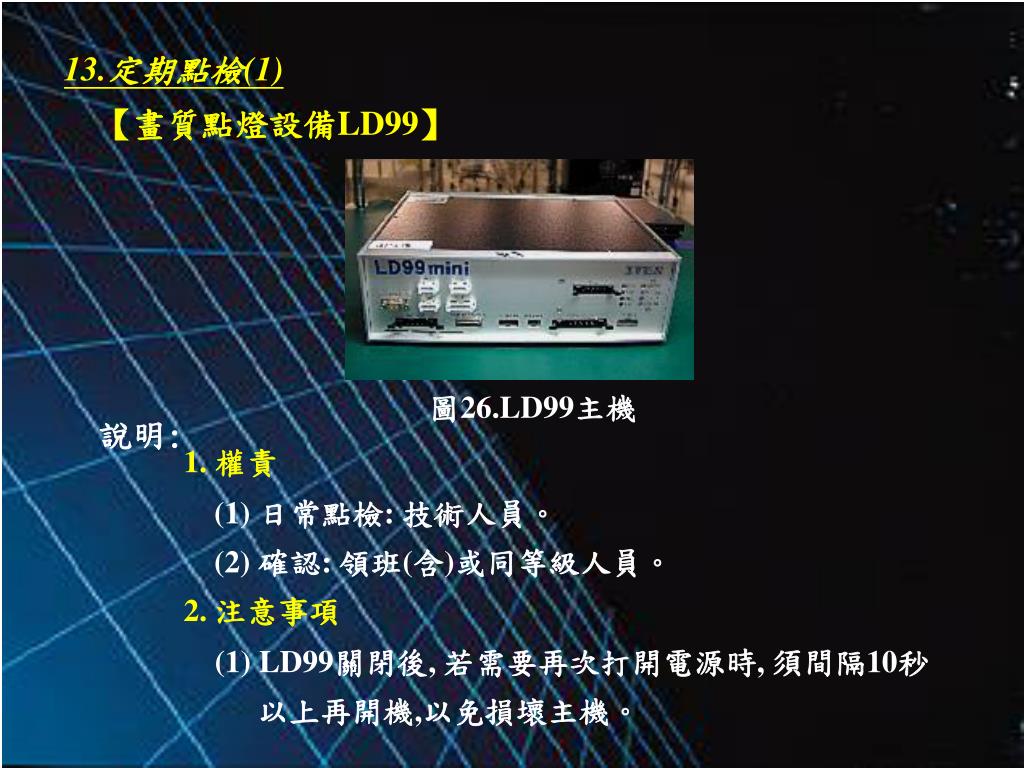

13.定期點檢(1)

【畫質點燈設備LD99】

圖26.LD99主機

說明:

1. 權責

(1) 日常點檢: 技術人員。

(2) 確認: 領班(含)或同等級人員。

2. 注意事項

(1) LD99關閉後, 若需要再次打開電源時, 須間隔10秒

以上再開機,以免損壞主機。


3666557

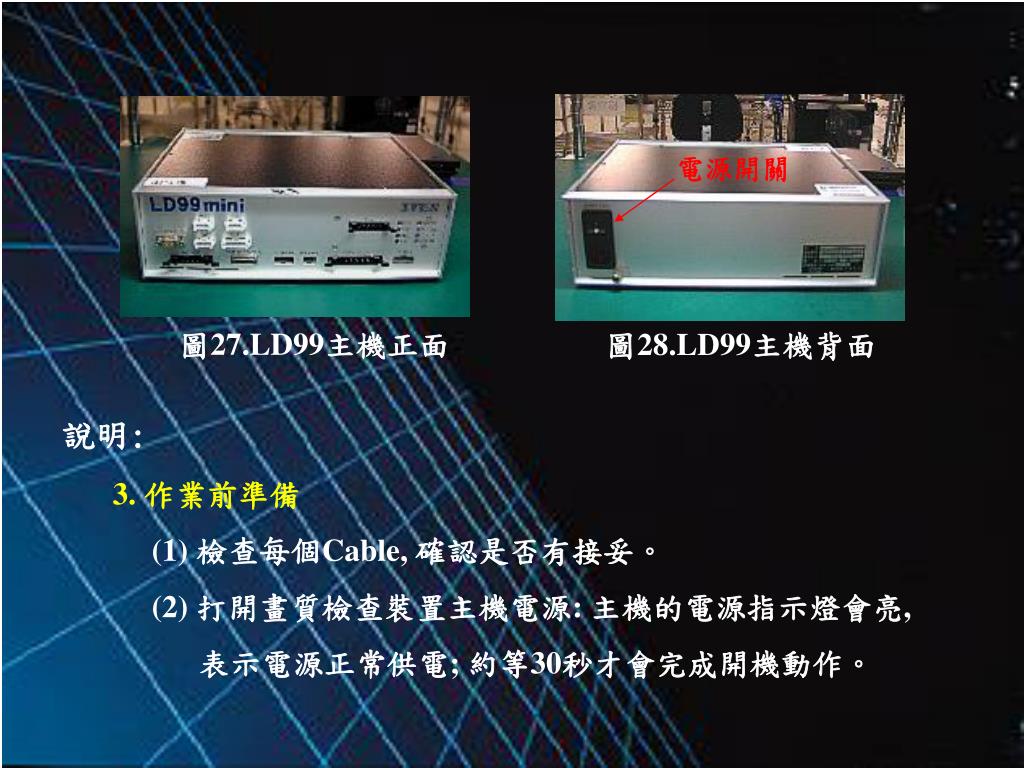

電源開關

圖27.LD99主機正面

圖28.LD99主機背面

說明:

3. 作業前準備

(1) 檢查每個Cable, 確認是否有接妥。

(2) 打開畫質檢查裝置主機電源: 主機的電源指示燈會亮,

表示電源正常供電; 約等30秒才會完成開機動作。


3666557

說明:

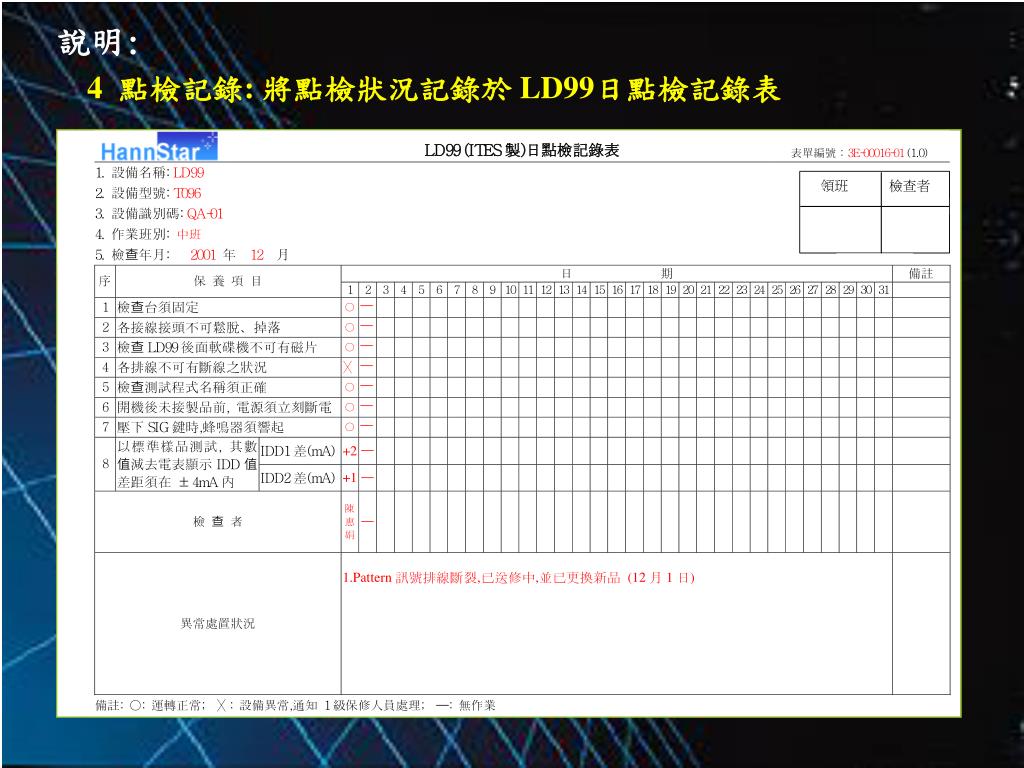

4 點檢記錄: 將點檢狀況記錄於 LD99日點檢記錄表


3666557

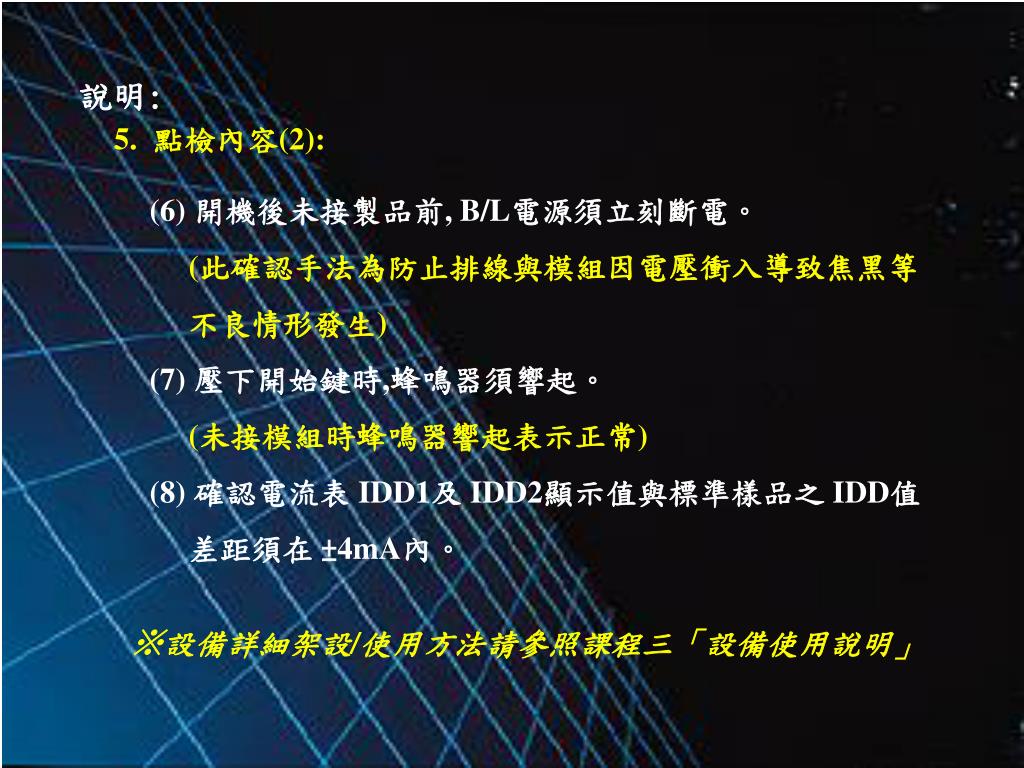

說明:

5. 點檢內容(2):

(6) 開機後未接製品前, B/L電源須立刻斷電。

(此確認手法為防止排線與模組因電壓衝入導致焦黑等

不良情形發生)

(7) 壓下開始鍵時,蜂鳴器須響起。

(未接模組時蜂鳴器響起表示正常)

(8) 確認電流表 IDD1及 IDD2顯示值與標準樣品之 IDD值

差距須在 ±4mA內。

※設備詳細架設/使用方法請參照課程三「設備使用說明」


3666557

說明:

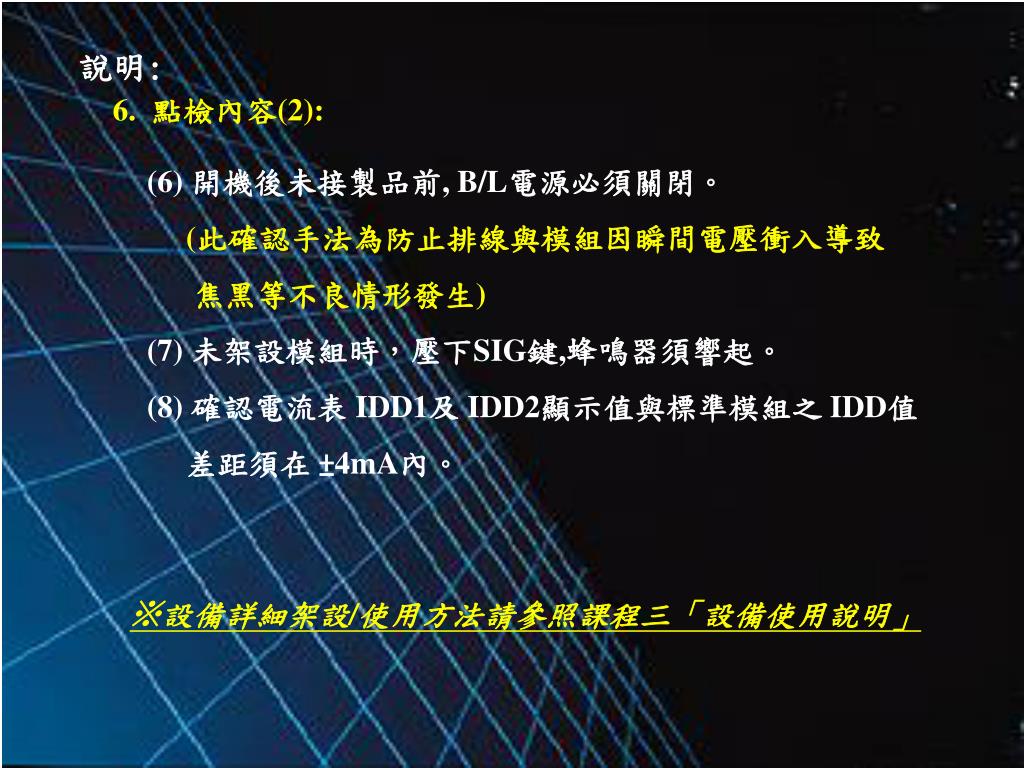

6. 點檢內容(2):

(6) 開機後未接製品前, B/L電源必須關閉。

(此確認手法為防止排線與模組因瞬間電壓衝入導致

焦黑等不良情形發生)

(7) 未架設模組時,壓下SIG鍵,蜂鳴器須響起。

(8) 確認電流表 IDD1及 IDD2顯示值與標準模組之 IDD值

差距須在 ±4mA內。

※設備詳細架設/使用方法請參照課程三「設備使用說明」


3666557

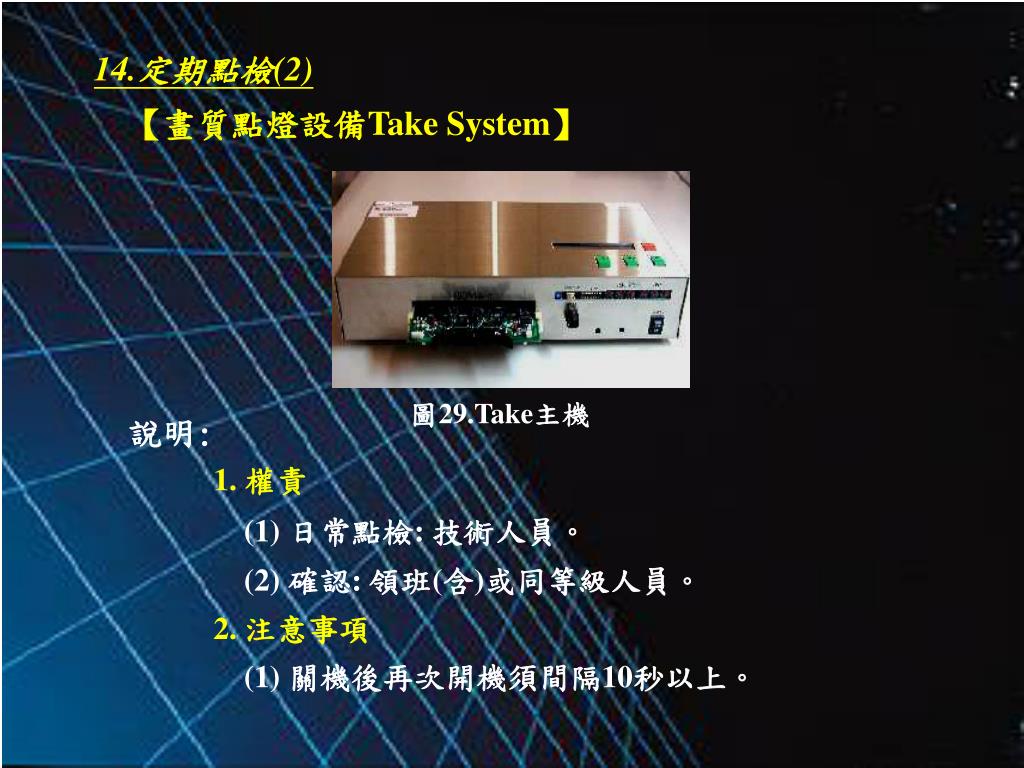

14.定期點檢(2)

【畫質點燈設備Take System】

圖29.Take主機

說明:

1. 權責

(1) 日常點檢: 技術人員。

(2) 確認: 領班(含)或同等級人員。

2. 注意事項

(1) 關機後再次開機須間隔10秒以上。


3666557

說明:

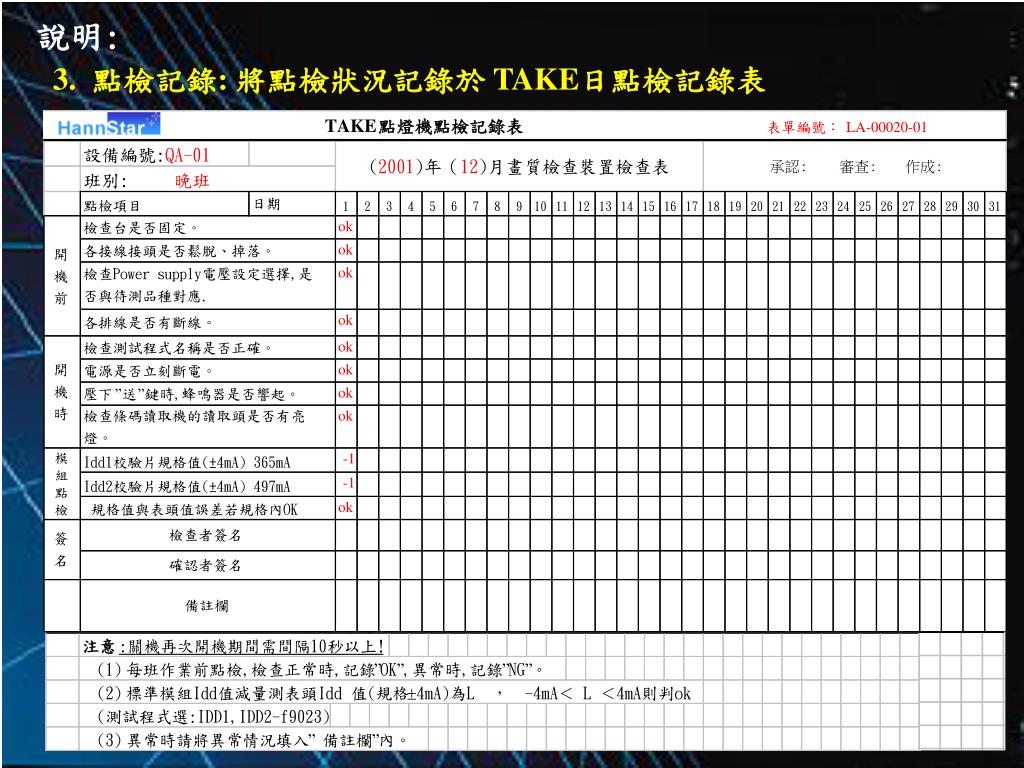

3. 點檢記錄: 將點檢狀況記錄於 TAKE日點檢記錄表


3666557

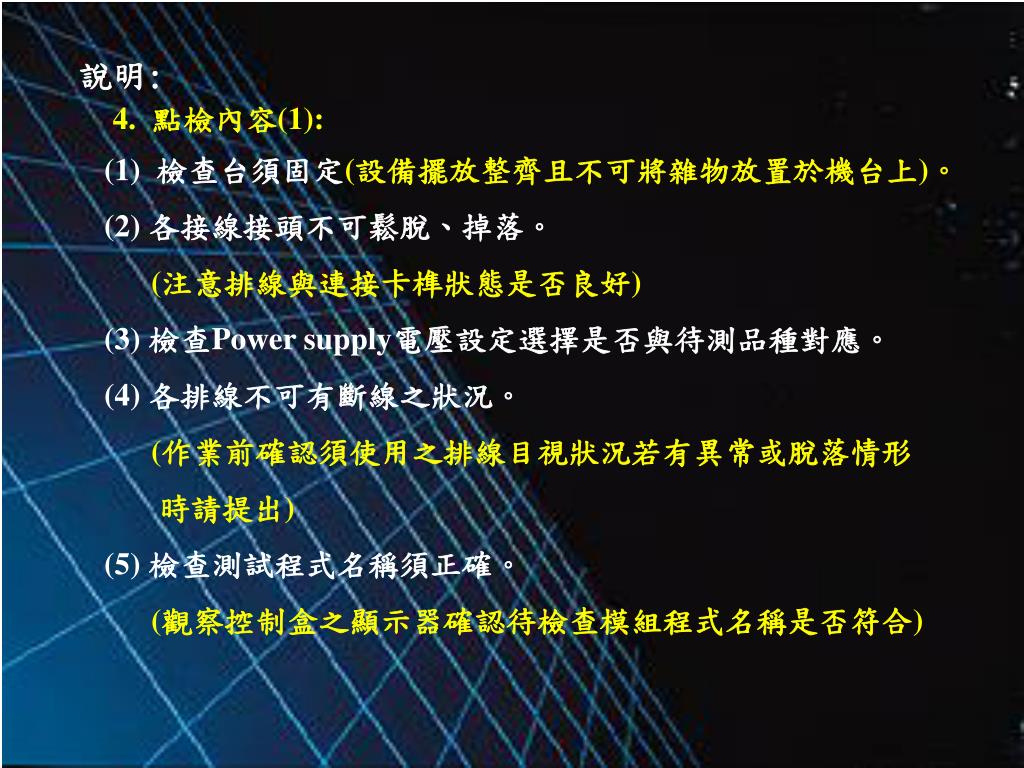

說明:

4. 點檢內容(1):

(1) 檢查台須固定(設備擺放整齊且不可將雜物放置於機台上)。

(2) 各接線接頭不可鬆脫、掉落。

(注意排線與連接卡榫狀態是否良好)

(3) 檢查Power supply電壓設定選擇是否與待測品種對應。

(4) 各排線不可有斷線之狀況。

(作業前確認須使用之排線目視狀況若有異常或脫落情形

時請提出)

(5) 檢查測試程式名稱須正確。

(觀察控制盒之顯示器確認待檢查模組程式名稱是否符合)


3666557

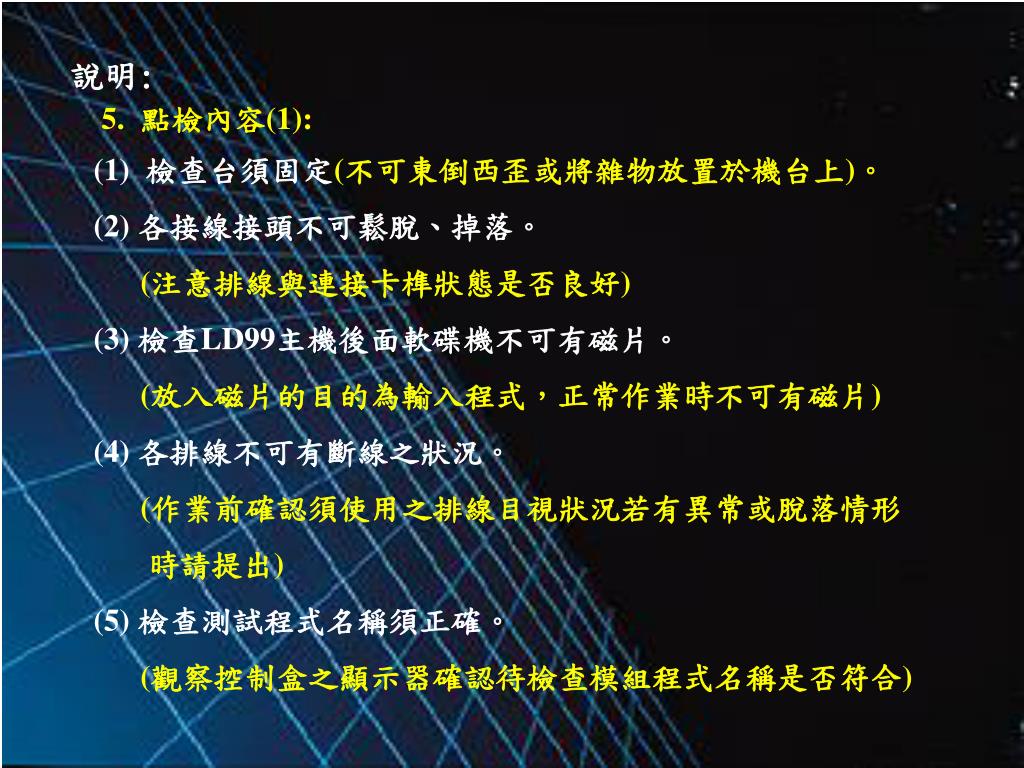

說明:

5. 點檢內容(1):

(1) 檢查台須固定(不可東倒西歪或將雜物放置於機台上)。

(2) 各接線接頭不可鬆脫、掉落。

(注意排線與連接卡榫狀態是否良好)

(3) 檢查LD99主機後面軟碟機不可有磁片。

(放入磁片的目的為輸入程式,正常作業時不可有磁片)

(4) 各排線不可有斷線之狀況。

(作業前確認須使用之排線目視狀況若有異常或脫落情形

時請提出)

(5) 檢查測試程式名稱須正確。

(觀察控制盒之顯示器確認待檢查模組程式名稱是否符合)


3666557

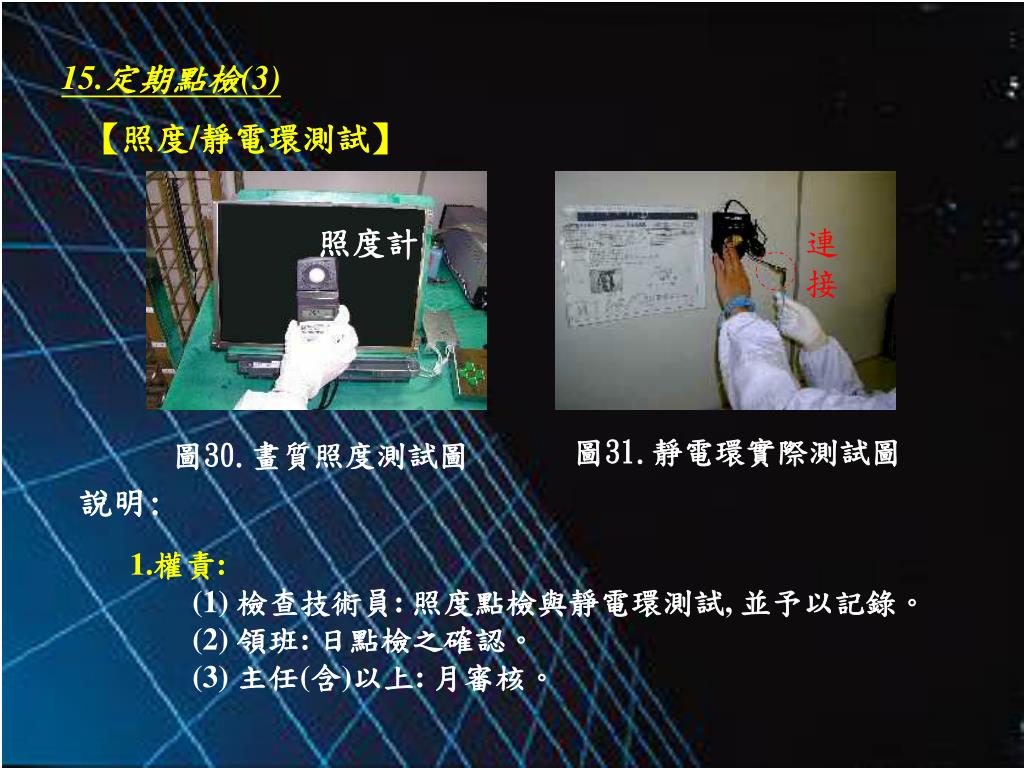

15.定期點檢(3)

【照度/靜電環測試】

連接

照度計

圖31.靜電環實際測試圖

圖30.畫質照度測試圖

說明:

1.權責:

(1) 檢查技術員: 照度點檢與靜電環測試, 並予以記錄。

(2) 領班: 日點檢之確認。

(3) 主任(含)以上: 月審核。


3666557

2.照度規格:以個別製品規格所制定之規格為標準; 若無特別指示

時, 則依以下規格為標準:

(1) 外觀檢查作業場所: 800~1200 (Lux)。

(2) 畫質檢查作業場所: 20~30 (Lux) 。

3. 照度測定時機

(1)每班作業前須測定。

(2)檢查場所變更或追加照度規範時, 作業前須測定。

4.靜電環測定時機

(1)作業前進行檢測。

(2)測定時,若為 NG,應通知領班更換新品或其他處置, 並將測定

結果及處置狀況記錄於「照度/靜電環點檢記錄表」中。

說明:


3666557

說明:

5. 照度/靜電環點檢記錄表


3666557

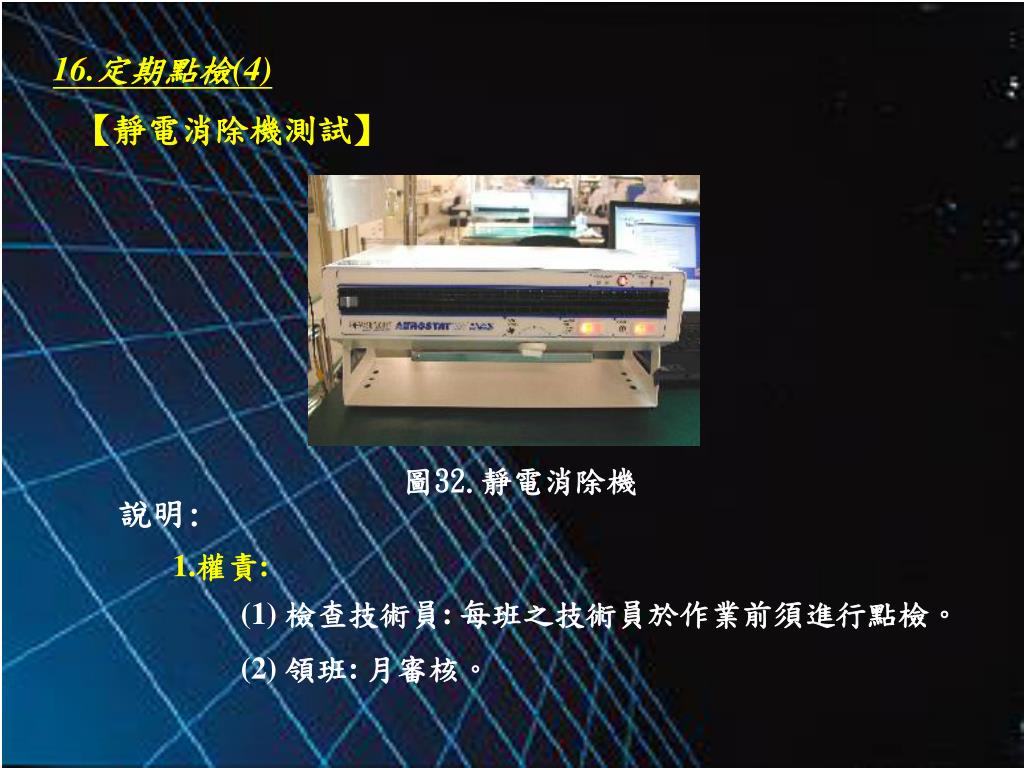

16.定期點檢(4)

【靜電消除機測試】

圖32.靜電消除機

說明:

1.權責:

(1) 檢查技術員: 每班之技術員於作業前須進行點檢。

(2) 領班: 月審核。


3666557

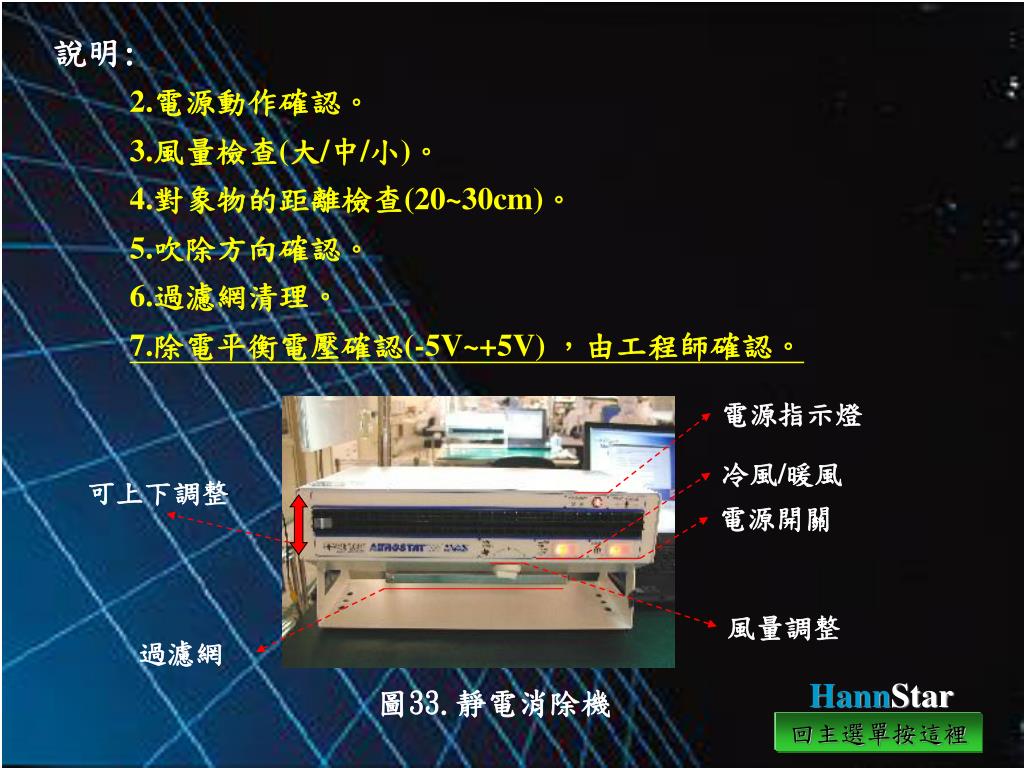

電源指示燈

冷風/暖風

可上下調整

風量調整

過濾網

圖33.靜電消除機

說明:

2.電源動作確認。

3.風量檢查(大/中/小)。

4.對象物的距離檢查(20~30cm)。

5.吹除方向確認。

6.過濾網清理。

7.除電平衡電壓確認(-5V~+5V) ,由工程師確認。

電源開關

HannStar

回主選單按這裡


3666557

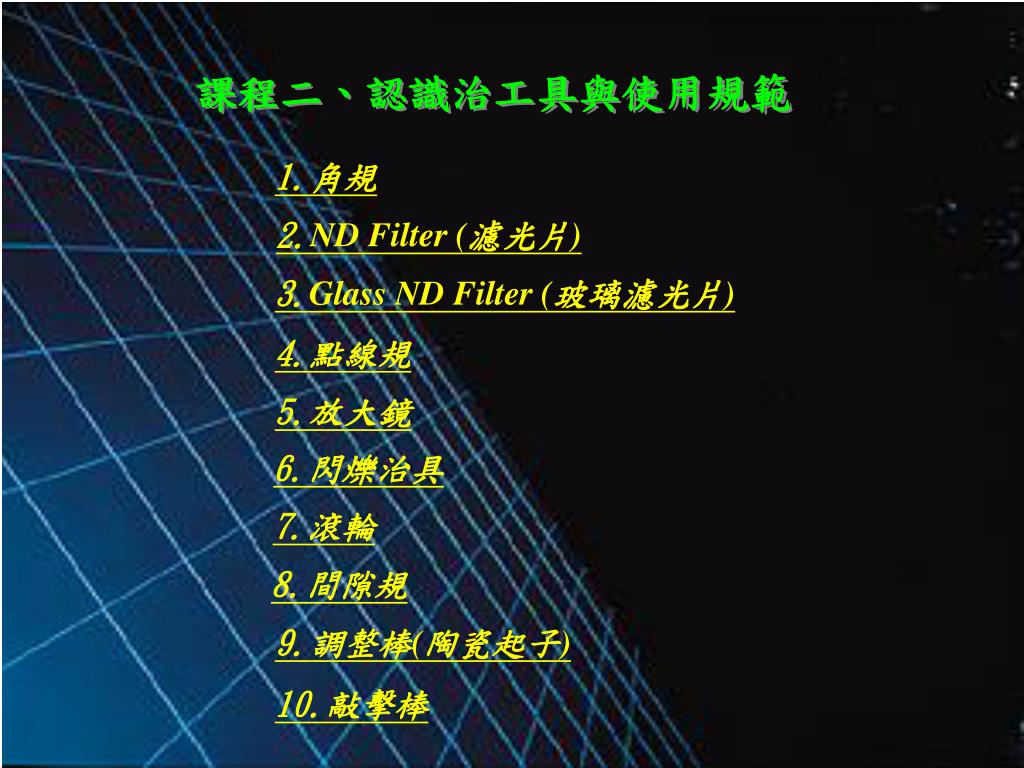

課程二、認識治工具與使用規範

1.角規

2.ND Filter (濾光片)

3.Glass ND Filter (玻璃濾光片)

4.點線規

5.放大鏡

6.閃爍治具

7.滾輪

8.間隙規

9.調整棒(陶瓷起子)

10.敲擊棒


3666557

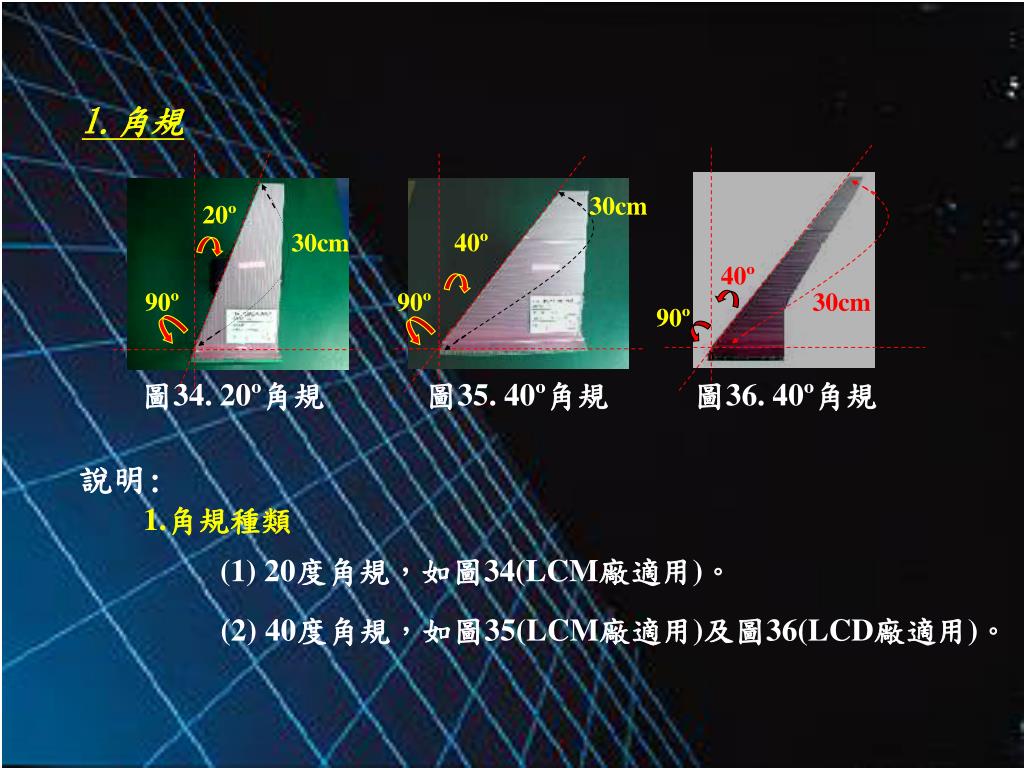

1.角規

30cm

20º

40º

30cm

40º

90º

30cm

90º

90º

圖34. 20º角規 圖35. 40º角規 圖36. 40º角規

說明:

1.角規種類

(1) 20度角規,如圖34(LCM廠適用)。

(2) 40度角規,如圖35(LCM廠適用)及圖36(LCD廠適用)。


3666557

30cm

40º

90º

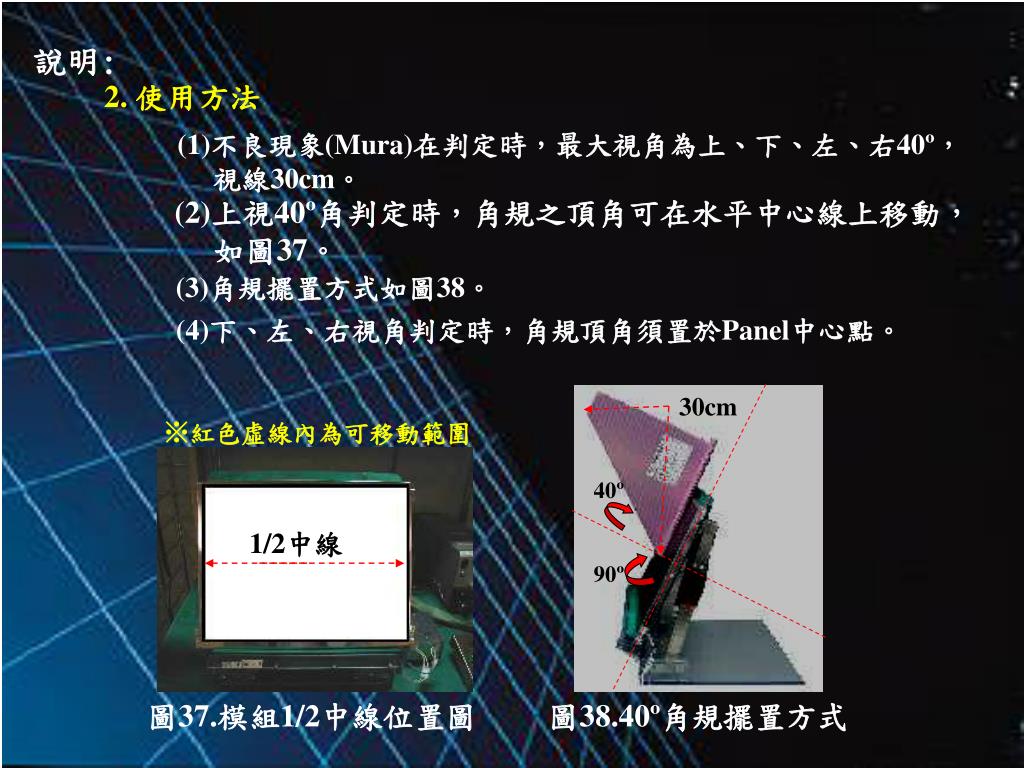

說明:

2. 使用方法

(1)不良現象(Mura)在判定時,最大視角為上、下、左、右40º,

視線30cm。

(2)上視40º角判定時,角規之頂角可在水平中心線上移動,

如圖37。

(3)角規擺置方式如圖38。

(4)下、左、右視角判定時,角規頂角須置於Panel中心點。

※紅色虛線內為可移動範圍

1/2中線

圖37.模組1/2中線位置圖

圖38.40º角規擺置方式


3666557

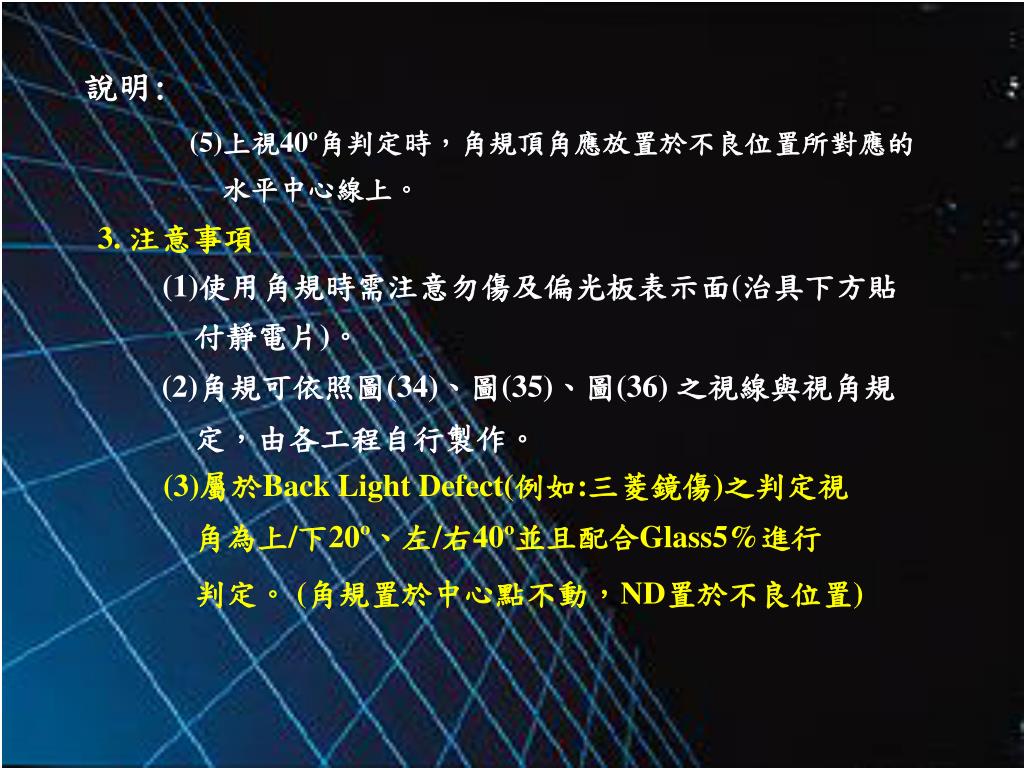

說明:

(5)上視40º角判定時,角規頂角應放置於不良位置所對應的

水平中心線上。

3. 注意事項

(1)使用角規時需注意勿傷及偏光板表示面(治具下方貼

付靜電片)。

(2)角規可依照圖(34)、圖(35)、圖(36) 之視線與視角規

定,由各工程自行製作。

(3)屬於Back Light Defect(例如:三菱鏡傷)之判定視

角為上/下20º、左/右40º並且配合Glass5%進行

判定。 (角規置於中心點不動,ND置於不良位置)


3666557

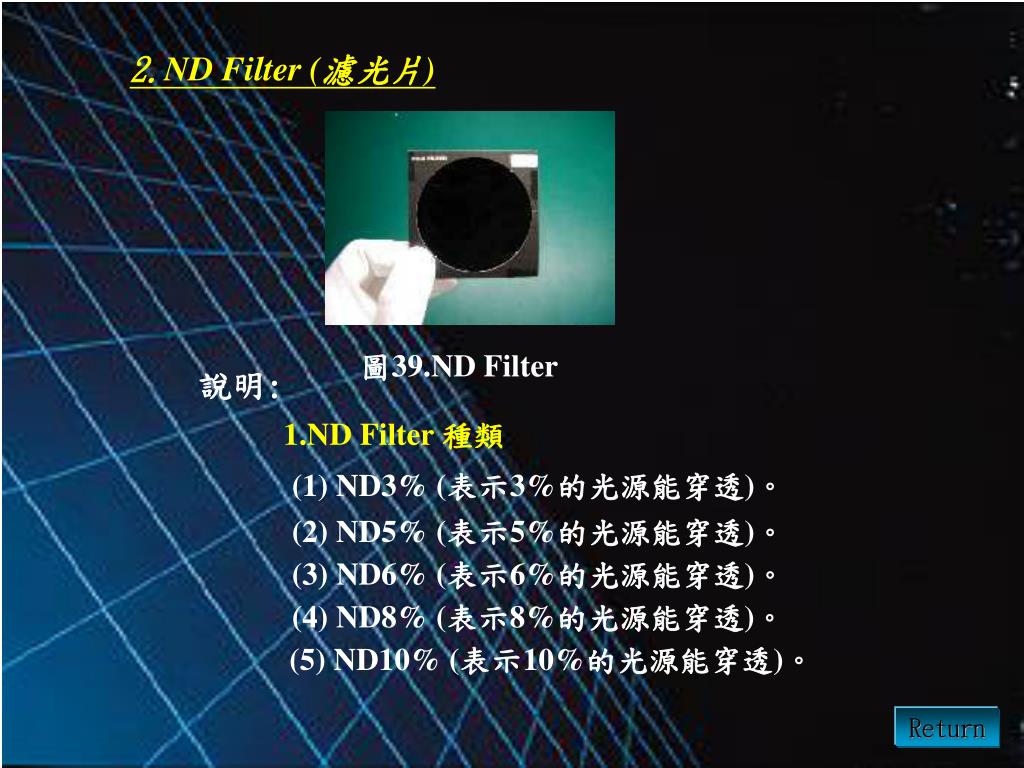

2.ND Filter (濾光片)

圖39.ND Filter

說明:

1.ND Filter 種類

(1) ND3% (表示3%的光源能穿透)。

(2) ND5% (表示5%的光源能穿透)。

(3) ND6% (表示6%的光源能穿透)。

(4) ND8% (表示8%的光源能穿透)。

(5) ND10% (表示10%的光源能穿透)。

Return


3666557

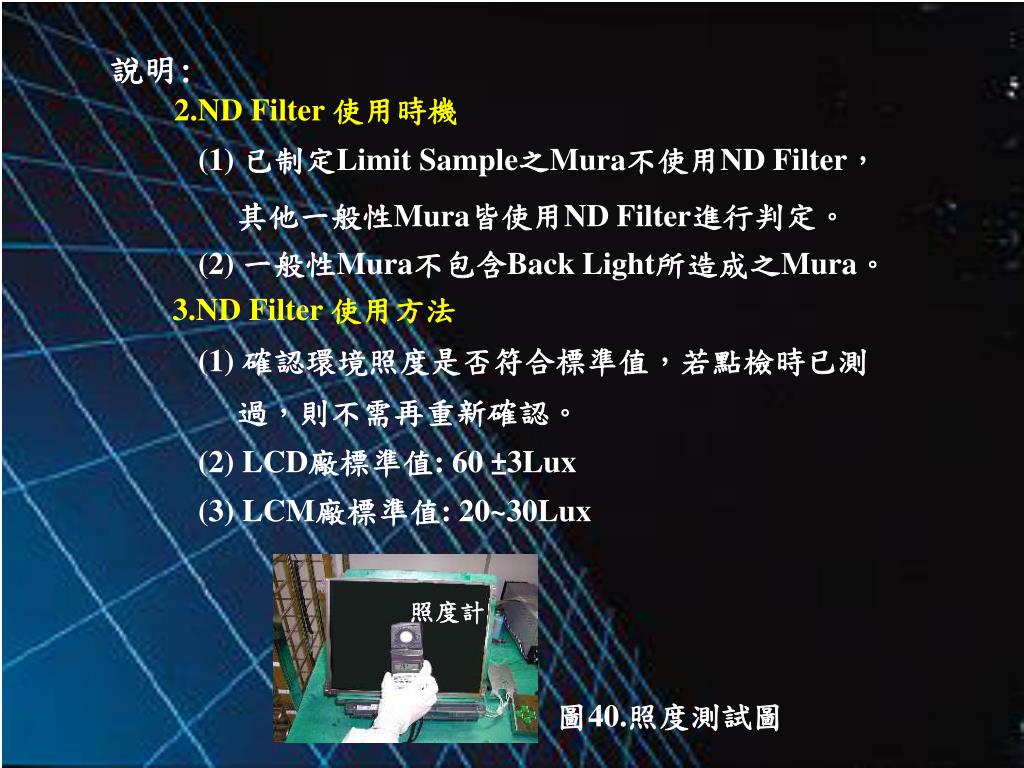

說明:

2.ND Filter 使用時機

(1) 已制定Limit Sample之Mura不使用ND Filter,

其他一般性Mura皆使用ND Filter進行判定。

照度計

(2) 一般性Mura不包含Back Light所造成之Mura。

3.ND Filter 使用方法

(1) 確認環境照度是否符合標準值,若點檢時已測

過,則不需再重新確認。

(2) LCD廠標準值: 60 ±3Lux

(3) LCM廠標準值: 20~30Lux

圖40.照度測試圖


3666557

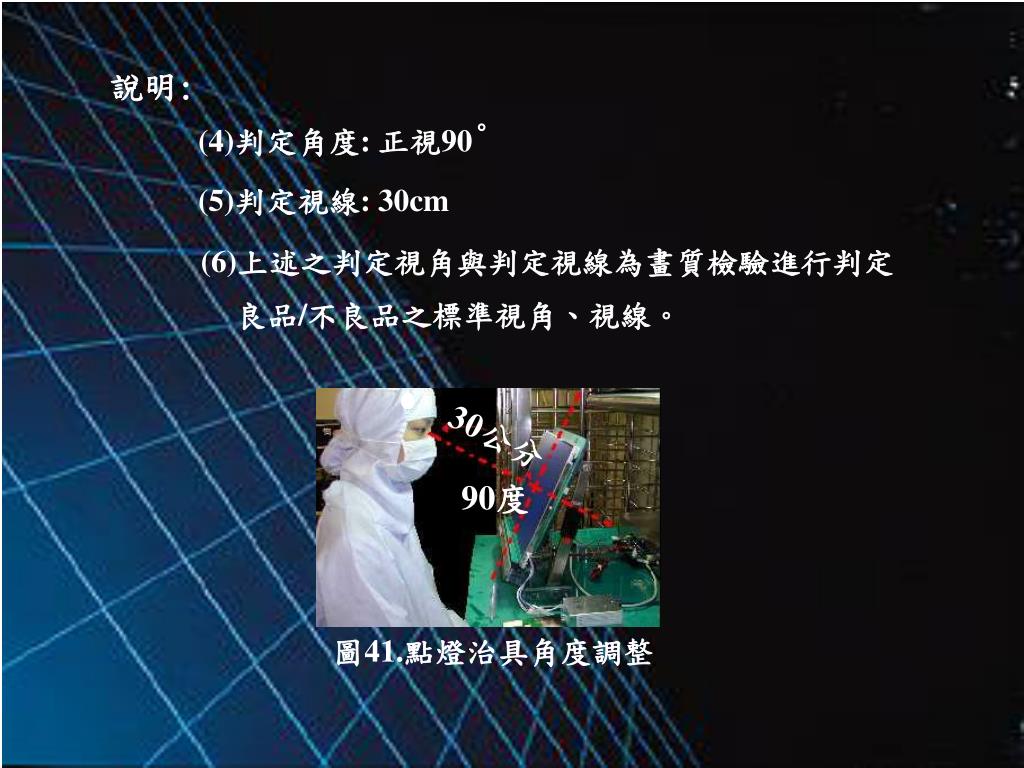

說明:

(4)判定角度: 正視90°

30公分

(5)判定視線: 30cm

90度

(6)上述之判定視角與判定視線為畫質檢驗進行判定

良品/不良品之標準視角、視線。

圖41.點燈治具角度調整


3666557

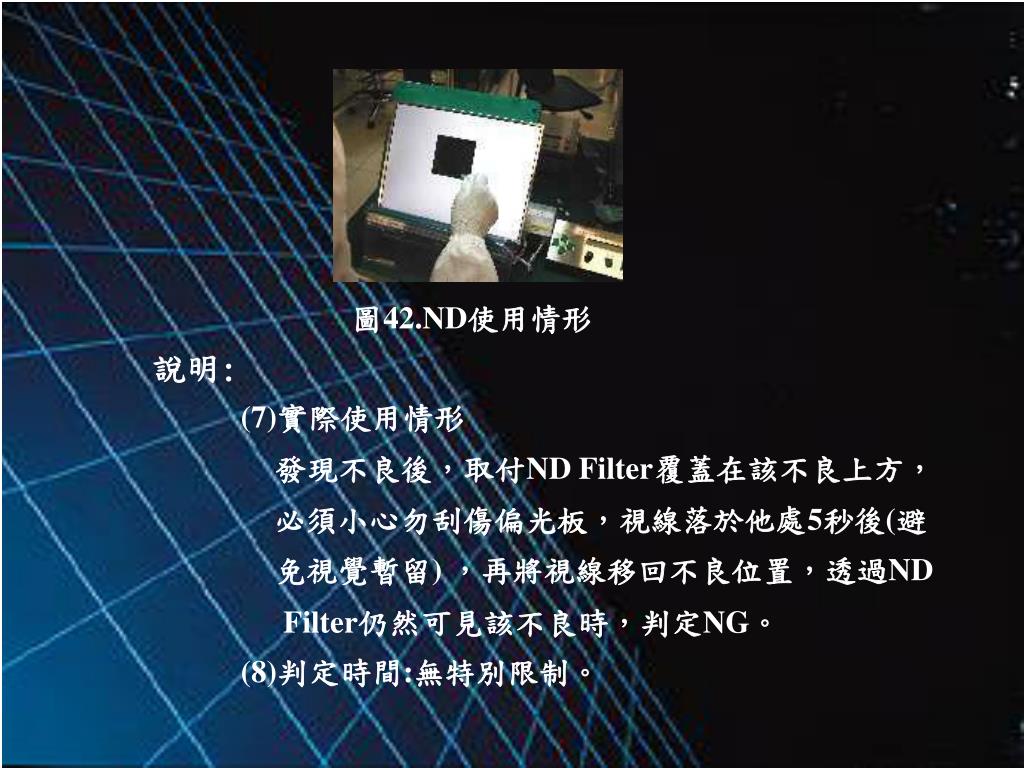

圖42.ND使用情形

說明:

(7)實際使用情形

發現不良後,取付ND Filter覆蓋在該不良上方,

必須小心勿刮傷偏光板,視線落於他處5秒後(避

免視覺暫留) ,再將視線移回不良位置,透過ND

Filter仍然可見該不良時,判定NG。

(8)判定時間:無特別限制。


3666557

3.Glass ND Filter (玻璃濾光片)

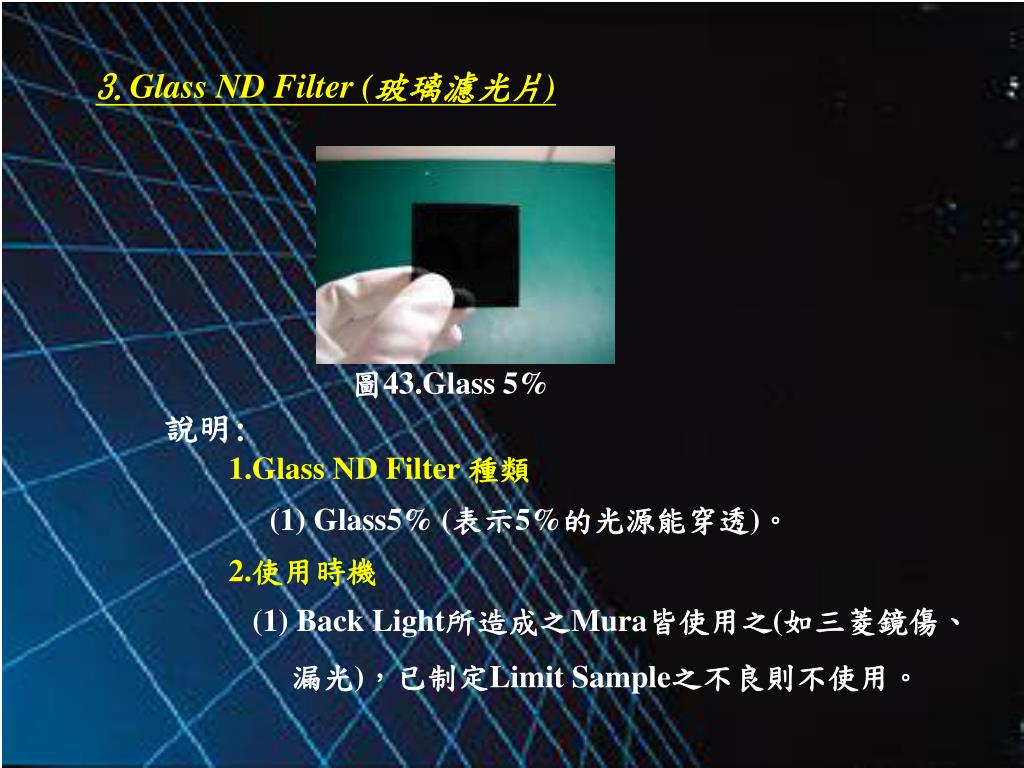

圖43.Glass 5%

說明:

1.Glass ND Filter 種類

(1) Glass5% (表示5%的光源能穿透)。

2.使用時機

(1) Back Light所造成之Mura皆使用之(如三菱鏡傷、

漏光),已制定Limit Sample之不良則不使用。


3666557

圖44.左40 度判定

圖45.上20 度判定

說明:

3.Glass ND Filter 使用方法

(1) 確認環境照度是否符合標準值,若點檢時已測

過,則不需再重新確認。

(2) 使用Glass5%進行判定時,除正視判定以外,

上/下20 °、左/右40 °必須搭配角規一起使用。


3666557

4.點線規

圖47.實際使用情形

圖46.點線規

說明:

1.點線規使用時機

(1) 量測粒狀異物、線狀異物之大小/長度/寬度時。

(2) 量測輝滅點距離時。

(3) 量測特定之不良(如某客戶要求之點狀色差須小於

2mm) 。


3666557

彩色異物

黑色異物

點規

點規透視圖

圖48.比對方式量測

圖49.遮蓋方式量測

說明:

2.點線規使用方法

(1)全白畫面量測異物時,以比對方式進行測量。

(2)全黑畫面量測異物時,以遮蓋方式進行測量。


3666557

5.放大鏡

50倍

10倍

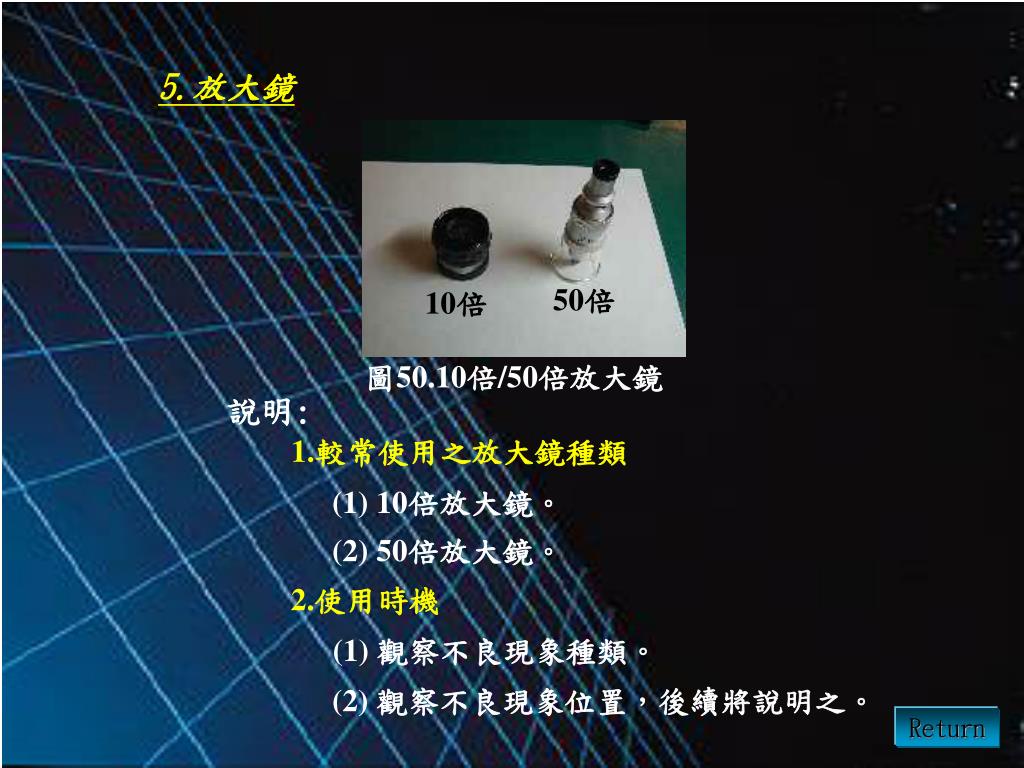

圖50.10倍/50倍放大鏡

說明:

1.較常使用之放大鏡種類

(1) 10倍放大鏡。

(2) 50倍放大鏡。

2.使用時機

(1) 觀察不良現象種類。

(2) 觀察不良現象位置,後續將說明之。

Return


3666557

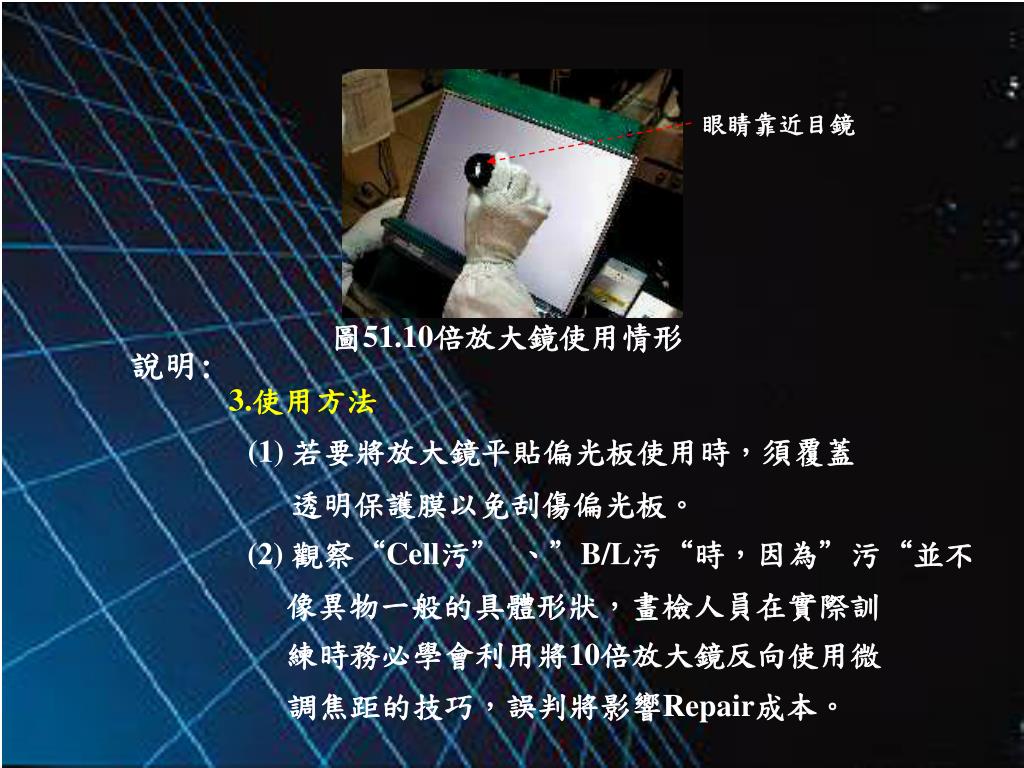

眼睛靠近目鏡

圖51.10倍放大鏡使用情形

說明:

3.使用方法

(1) 若要將放大鏡平貼偏光板使用時,須覆蓋

透明保護膜以免刮傷偏光板。

(2) 觀察“Cell污” 、”B/L污“時,因為”污“並不

像異物一般的具體形狀,畫檢人員在實際訓

練時務必學會利用將10倍放大鏡反向使用微

調焦距的技巧,誤判將影響Repair成本。


3666557

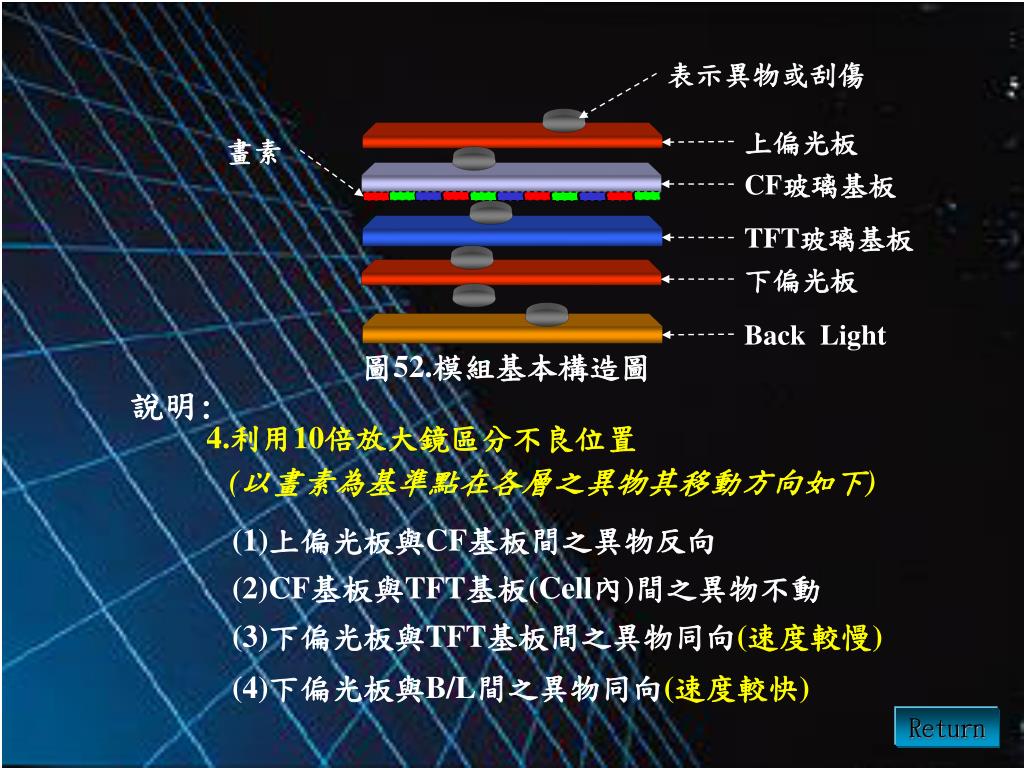

表示異物或刮傷

上偏光板

畫素

CF玻璃基板

TFT玻璃基板

下偏光板

Back Light

圖52.模組基本構造圖

說明:

4.利用10倍放大鏡區分不良位置

(以畫素為基準點在各層之異物其移動方向如下)

(1)上偏光板與CF基板間之異物反向

(2)CF基板與TFT基板(Cell內)間之異物不動

(3)下偏光板與TFT基板間之異物同向(速度較慢)

(4)下偏光板與B/L間之異物同向(速度較快)

Return


3666557

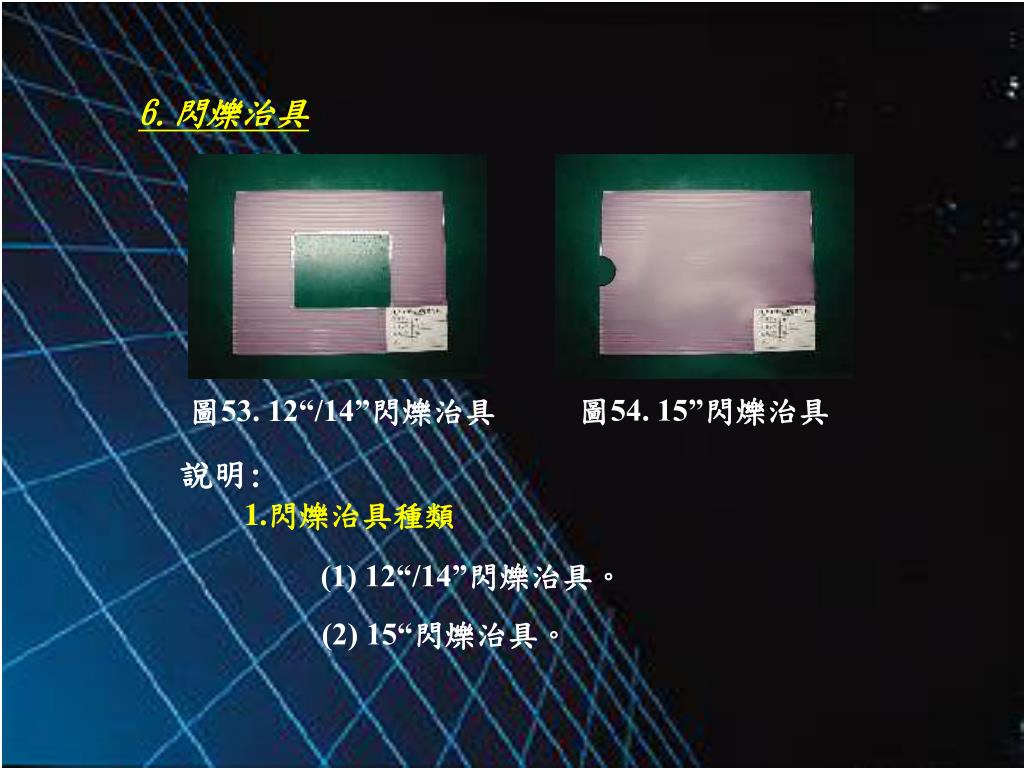

6.閃爍治具

圖54. 15”閃爍治具

圖53. 12“/14”閃爍治具

說明:

1.閃爍治具種類

(1) 12“/14”閃爍治具。

(2) 15“閃爍治具。


3666557

說明:

2. 12“/14”閃爍治具製作規格

(1) 治具長度、寬度與顯示區的長度、寬度相同。

長度:L

(2) 將非判定區域遮蓋之目的,在於避免週圍區域之

閃爍影響判定。

1/4

1/4

1/4

寬度:W

1/2

1/4

圖55.12“/14”閃爍治具


3666557

說明:

3. 15”閃爍治具製作規格

(1) 治具長度、寬度與顯示區的長度、寬度相同。

(2)以左側1/2處為圓心,直徑3cm之半圓為判定區域。

(3) 將非判定區域遮蓋之目的,在於避免週圍區域之

閃爍影響判定。

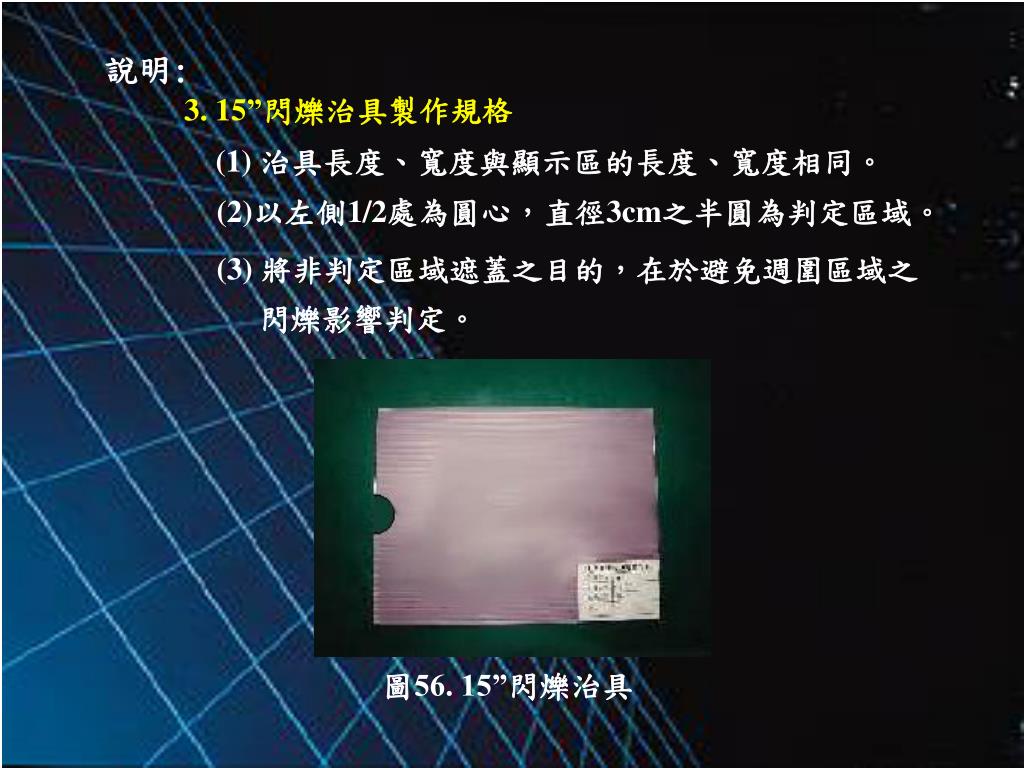

圖56. 15”閃爍治具


3666557

圖57. 12“/14”閃爍判定

圖58. 15”閃爍判定

說明:

4.使用方法

(1) 將閃爍治具直接覆蓋於偏光板上,比照限度見本

進行判定。

(2) 特定機種判定區域為全畫面時,則不使用治具,

須參照限度見本進行判定。


3666557

7.滾輪

握把

滾輪

刻度標示

90°

圖59. 滾輪

圖60. 滾輪刻度

說明:

1.使用時注意事項

(1)滾輪須保持潔淨。

(2)使用時請覆蓋保護膜,以確保偏光板不被刮傷。

(3)使用滾輪時,握把與Cell須呈垂直狀態。

(4)滾輪壓力為1.5 ~ 2kg,不可超出刻度(列入點檢)。

(5)特定機種才需要進行滾輪檢驗。


3666557

8.間隙規

圖63. 厚薄規

說明:

1.間隙規種類

(1) 12”機種使用厚度0.4mm之間隙規。

(2) 14”/15”/17”/19”機種使用厚度0.5mm之間隙規。

(3) 間隙規又可稱為厚薄規。


3666557

圖61. 滾輪檢驗

圖62. 滾輪方向

說明:

4.使用方法

(1)左右手皆可進行滾輪檢驗,無特別限制。

(2)由左(右)而右(左) ,由上至下約4~5次,顯

示區域必須全面進行滾輪檢驗。

(3)以單一方向進行滾輪動作。

(4)滾輪檢驗時,眼睛應注意畫面有無機能性

不良,用眼睛餘光注視滾輪刻度與滾輪位置。


3666557

圖64. 厚薄規使用情形

說明:

2.使用方法

(1)間隙規接觸偏光板時,請使用光滑面,避免刮傷

偏光板。

(2)以左手托住模組背面,右手進行測量。


3666557

9.調整棒(陶瓷起子)

保護套

圖65. 調整棒

說明:

1.使用時機

(1) 閃爍畫面之閃爍程度超出規格時,必須使用

調整棒調整至規格內,但基本上以調整至畫

面完全不閃為原則。


3666557

半可調電阻

圖67. 閃爍調整放大圖

圖66. 閃爍調整

說明:

2.使用方法

(1) 調整時,以左手進行調整,眼睛觀察閃爍

畫面是否已調整至最佳狀態。

(2) 調整棒與半可調電阻呈90度,避免來回多次

調整。

HannStar

回主選單按這裡


3666557

課程三、設備使用說明

壹.Take畫質檢驗設備

貳.LD99畫質檢驗設備

1.控制點名稱

1.控制點名稱

2.Take System 設備架設圖

2.LD99設備架設圖

3.Take設備操作方法

3.LD99設備操作方法

4.Take設備操作注意事項

4.LD99設備操作注意事項

5.簡易故障排除

5.簡易故障排除


3666557

壹.Take System(M4) 畫質檢驗設備之操作簡介

1.主機正面控制點名稱

5

2

3

6

7

4

1

9

8

10

說明:

圖68.Take點燈設備正視圖

1.Power 開關

6.模式設定開關

2.開始功能鍵

7.ROM基板

8.Conversion卡之Vdd電源

3.送リ、DISP、MODE功能鍵

4.調整功能旋鈕

9.Conversion卡之GND

5.液晶Display

10.訊號輸出端

Return


3666557

2.ROM基板之E-PROM功能區分

5

6

7

4

2

3

1

圖69.ROM基板

說明:

1.Pattern ROM 1,2,3,4,5存放漢字畫面

2.Program ROM 6(副),7(主)分別存放副程式與主程式


3666557

3.主機背面控制點名稱

6

2

1

5

3

4

圖70.Take點燈設備後視圖

說明:

1.交流電110V輸入端

4.直流電+12V,GND輸出端

5.RS232電腦傳輸埠

2.設備保險絲

3.外部控制盒傳輸埠

6.設備並聯訊號傳輸埠

※注意:請使用2安培之保險絲


3666557

4.外部控制盒控制點名稱

5

6

7

1

4

2

3

圖71.外部控制盒正視圖

說明:

1.開始功能鍵

5.直流電+12V,GND輸出端

2.送リ、DISP、MODE功能鍵

6.外部控制盒接收埠

3.調整功能旋鈕

7.液晶顯示器

4.方向控制鍵

Return


3666557

5.注意事項(1)

圖72.Take主機正視圖

圖73.外部控制盒

說明:

1.外部控制盒之功能鍵與主機上之功能鍵具有相

同之功能,差異在主機上無方向控制鍵。


3666557

6.注意事項(2)

14.1“

15.0“

外部SW

指撥開關

卡榫

圖74.Take點燈設備正視圖

圖75.排線/Conversion卡

說明:

1.排線須平行插入,卡榫朝上

2.排線拔出時,須使用兩手姆指將兩側卡榫同時往外撥

3.若要使用控制盒,請將外部設定開關撥至“外部”

4.一般使用狀況,請將指撥開關“Dipsw”全部往上即可

5.液晶顯示器可顯示下列參數

畫面序號、電壓電流值Vdd與Idd、十字座標值(X,Y)


3666557

7.注意事項(3)

2

1

圖76.Take點燈設備背視圖

圖77.AC電源線/控制盒匯流排

說明:

1.Take system點燈設備可透過RS232 傳輸埠使用電腦控制

2.可利用並聯傳輸埠, 同時控制多台點燈設備


3666557

RS232電腦傳輸埠

To : AC 110V

AC電源線

控制盒匯流排

To : AC 110V

直流電源線

保險絲

電源供應器

輸出致能

並聯訊號傳輸埠

Take設備主機

Inverter

控制盒

電壓切換

15.0“排線

14.1“排線

14.1“Inverter轉接器

Conversion卡

Made by Janwu 2001.12.06

圖78.Take System點燈設備架設圖

8.Take System 點燈設備架設

畫質檢查員必須具備自行架設點燈設備的能力

Return


3666557

9.Take設備操作方法(1)

圖79.Take點燈設備正視圖

圖80.外部控制盒

說明:

1.啟動開關

2.選擇檢驗程式

(1)按住送リ與DISP不放,再按MODE,進入主選單畫面

(2)選擇程式:前進請按送リ,後退請按DISP

(3)選擇完畢後,請按確定鍵MODE

控制點忘了嗎?

(4)啟動檢查畫面請按開始功能鍵

控制盒按這裡


3666557

10.Take設備操作方法(2)

圖82.外部控制盒

圖81.單獨點亮Back Light

說明:

1.畫面切換:前進請按送リ,後退請按方向鍵“下”,

後退亦可先按住DISP不放,再按送リ

2.Take機台可單獨點亮B/L(與LD99具有相同之功能):

只須接上B/L Cable,然後先按開始,緊接著馬上按

MODE即可單獨點亮B/L


3666557

11.Take設備操作方法(3)

圖83.暫時關機狀態

圖84.外部控制盒

說明:

1.若要確認是否為上偏光板表面外觀不良時,可按住

方向鍵“右”,此時畫面之訊號與BL電源會暫時關閉

放開右鍵後隨即恢復點燈狀態


3666557

12.Take設備操作方法(4)

向左轉到底歸零

圖86.階調R0 G0 B0

圖87.外部控制盒

圖85.階調R120 G0 B0

說明:

1.如何切換至十字座標畫面呢?

(1)各機種檢驗程式皆設定在Last pattern

(2)由於此畫面具有使用者任意混色之功能,因此必須

先將RGB歸零,使畫面呈現L0全黑狀態(通常在 L0

全黑畫面比較容易進行輝線座標的量測)

2.按下任一方向鍵時,十字座標立即呈現


3666557

13.Take設備操作方法(5)

X771

Y387

圖88.十字座標畫面

圖89.外部控制盒

說明:

1.十字座標畫面主要功能如下:

(1)計算線不良TAB-IC接腳數,以利進行Repair

Y座標 = Gate line

X座標 = Source line

範圍值 (X,Y) : ( 0~3071 , 0~767 )

2.LD99可設定成其他計算方式,而Take設備只能以

上述方式計算,稍後將說明之.


3666557

14.補充說明(1)

圖90.階調R120

圖91.階調R120+G120

圖92.階調R120+G120+B120

說明:

1.R/G/B 各256階調如何進行任意混色之功能

(1)切換至Last pattern,假設此時調整旋鈕在R120位置

,只要按下DISP鍵,畫面即顯示R120+G120混色,

再按下DISP鍵,畫面即顯示R120+G120+B120,其餘

類推。


3666557

14.Take設備操作方法(6)

X-PCB

1

2

3

4

5

6

7

8

1

圖93.TAB-IC位置圖

顯示面

2

說明:

Y-PCB

3

1.以目前公司XGA產品舉例說明,其解析度為1024x768,

若要換算成畫素數量,則有1024*3(RGB)*768=2359296

個畫素,Source側 Pin=3072(1024*3)共8顆IC,每顆IC

佔384pins,Gate側Pin=768共3顆IC,每顆IC佔256pins


3666557

15.Take設備操作方法(7)

X771

X-PCB

1

2

3

4

5

6

7

8

1

顯示面

2

Y-PCB

3

圖94.X輝線位置圖

圖95.TAB-IC位置圖

說明:

1.具備上述觀念後,舉例說明如下:

除法運算

2

商數

X座標 = 771 (X0 = First pin)

)

384

771+1

771+1表示實際接腳數

768

餘數

4

XTAB= 2(商數)+1 =第3顆

餘數不為0時,必須加1

餘數為0時,商數即為TAB數,且接腳數為Last pin

X3pin = 第4支接腳


3666557

16.Take設備操作方法(8)

X771

X-PCB

1

2

3

4

5

6

7

8

1

顯示面

2

Y-PCB

3

圖96.X輝線位置圖

圖97.TAB-IC位置圖

說明:

1.輝線顏色計算方法舉例如下:

X座標 = 771 (X0 = First line)

除法運算

除數固定為3 : 因為只有R.G.B三顏色

除數

257

餘數代表顏色: 1=R , 2=G , 0=B

)

3

771+1

餘數

所以,從右側運算結果可知:

1

X771之輝線顏色屬於 R(紅色)


3666557

17.Take設備操作方法(9)

X772

十字座標線

X軸

Y軸

圖100.旋轉動作

圖99.外部控制盒

圖98.X輝線與座標線

說明:

1.方向鍵“左”、“右”可微調Y軸,“上” 、“下”鍵可微調X軸

2.“調整鈕”可粗調X軸或Y軸,說明如下:

當Push左鍵或右鍵後,調整鈕將自動設定為Y軸粗調

當Push上鍵或下鍵後,調整鈕將自動設定為X軸粗調

3.微調/粗調時,狀態可由設備顯示器上觀察得知


3666557

18.Take設備操作方法(10)

圖103.外部控制盒

圖101.橫階調R

圖102.全白畫面

說明:

1.Take點燈設備有一特殊功能,是LD99所沒有的:

任意檢驗畫面可快速切換

前提:User必須熟記Pattern的順序代號 - 1, 2, 3,…

例如: 2 →橫階調R , 9 →全白

舉例:橫階調R(pattern2)快速切換至全白畫面(pattern9)

步驟:Push “MODE”→”調整旋鈕“→Push“MODE”


3666557

19.Take設備操作注意事項

圖104.禁止放置物品於設備上

圖105.外部控制盒

說明:

1.主機上不可放置任何物品,以免壓住功能鍵使得

外部控制盒在操作上產生異常動作!!

2.雖然主機上的功能鍵與外部操作盒具有相同之功

能,但是一般都會使用外部操作盒較為方便

3.檢查完畢,請按“開始”功能鍵關閉檢查畫面


3666557

20.Take點燈設備簡易故障排除

對於一位畫質檢查員而言,設備異常的故障排除是必備的一項

本職學能,以下針對信號故障與電源故障此兩大類型作一解說:

說明:

1請先了解故障類型為何?(Back Light不亮或Pattern信號異常)

圖107. 畫面異常

圖106.無B/L訊號

Take架設圖


3666557

說明:

2.電源故障大致可區分為下列幾項:

(1)電源供應器之輸出致能鈕未壓下

(2)電源供應器輸出端的 ”-“與”GND”未連接或接觸不良

       (3)檢查各電源接線有無斷裂形成斷路現象

         (4)電源供應器的同步直流電源插頭未連接至信號產生器主機

        (5)電源供應器的電流過小

(6)電源供應器故障

3.信號類型大致可區分為下列幾項:

(1)信號排線斷裂或接觸不良

(2)ROM基板故障或信號排線的conversion卡故障

(3)Conversion卡之Vdd/GND電源線斷裂或接觸不良


3666557

貳.LD99畫質檢驗設備之操作簡介

1.主機正面控制點名稱

指示燈功能

PS1

Power

PS2

VBL IN

8

1

PS3

VIF IN

3

10

2

PS4

VDD IN

4

5

6

7

9

圖108.LD99正視圖

說明:

1.COM2

6.RESERVE

2.EXT I/O

7.LVDS ch1.ch2

8.FDD

3.PS1、PS2、PS3、PS4

9.IF/BOX

4.REMOTE CONTROL

5.INVERTER

10.指示燈


3666557

2.注意事項(1)

圖109.LD99正視圖

說明:

1.排線須平行插入,卡榫朝上。

2.排線拆除時,必須先鬆脫卡榫後,才可進行拆除。

3.主機側面的散熱風扇通風口,須保持暢通。

4.注意指示燈狀態是否正常。

5.檢查各排線是否緊密連接。


3666557

3.主機背面控制點名稱

1

3

2

圖110.LD99後視圖

說明:

1.電源開關

2.接地端子

3.AC110V


3666557

4.主機側面控制點名稱

2

4

5

1

3

圖111.LD99側視圖

說明:

1.散熱風扇

2.COM1

3.MOUSE

4.KEYBOARD

5.CRT


3666557

S

R

1

2

3

4

5

6

7

8

9

A

P

L

M

B

C

D

E

F

N

Q

G

H

I

J

K

圖112.LD99控制盒

5.控制盒控制點名稱

參照右表說明:


3666557

6.電表控制點名稱

3

1

4

5

6

7

2

圖113.LD99電表正面

圖114.LD99電表背面

說明:

1. 顯示IDD值

6. RTN

2. 顯示VDD值

7. 5V

3. VI-METER

4. PS3

5. NC


3666557

7.LD99 點燈設備架設

畫質檢查員必須具備自行

架設點燈設備的能力。

AC電源線

接地

To AC110V

電源開關

電表

控制盒

LD99設備主機

正面

背面

Inverter

Made by Janwu 2001.12.31

圖115.LD99架設圖

Return


3666557

8.LD99點燈設備操作流程圖

A

B

開機

SIG

關閉畫面

等待30秒

No

Yes

Yes

選擇程式

SIG

啟動畫面

No

其他按鍵

SIG

檢查作業

No

確定

完成

No

Yes

Yes

SIG

SIG

B

A


3666557

9.LD99設備操作方法(1)

SIG鍵

圖116.LD99控制盒

說明:

1.啟動電源開關

2.等待設備熱機時間30秒後,進入選擇程式主畫面

3.利用方向鍵選擇檢驗程式,按SIG表示確認

4.確認後立即出現以下訊息,若確定請再按一次SIG鍵

Test Name [ NX82NEW ] OK ?

Yes:[ SIG ON ] / No:[ OTHER SWITCH ]


3666557

10.LD99設備操作方法(2)

SIG鍵

圖117.LD99控制盒

說明:

1.選擇確定(SIG)後,出現以下訊息:

|Fil : NX82NEW|STP:001|LUSTER |

|R:063/G:063/B:063|Vfreq=60Hz |

2.啟動畫面,請按SIG鍵,出現以下訊息:

|Fil : NX82NEW|STP:001|H GRAY SCAL 64|

|R:255/G:255/B:255|Vfreq=60Hz |


3666557

11.LD99設備操作方法(3)

說明:

圖118.LD99控制盒

1.顯示器出現訊息解說:

|Fil : NX82NEW|STP:001|H GRAY SCAL 64|

|R:255/G:255/B:255|VFreq=60Hz |

(1)Fil :NX82NEW表示程式名稱

(2)STP :001表示畫面順序,H GRAY SCAL 64為畫面名稱

(3)R:255/G:255/B:255表示目前畫面階調混色比例

(4)VFreq=60Hz表示畫面掃描頻率。


3666557

12.LD99設備操作方法(4)

圖119.LD99控制盒

說明:

1.畫面切換:前進請按STP FWD,後退請按STP BAK。

2.單獨點亮Back Light可按B/L ON。

3.某些情況下,會利用手動方式調整階調0~255時,

可以按增加LVL UP或減少LVL DWN。

4.按鍵R、G、B、W可單獨切換或2個按鍵以上重複

選擇時,具有混色功能。

5.NEXT按鍵具有反複切換R、G、B、W之功能。


3666557

13.LD99設備操作方法(5)

X771

CSR MOD

Y387

圖121.LD99控制盒

圖120.十字座標畫面

說明:

1.十字座標之功能可計算線不良位置或其他Defect位置

2.如何切換至十字座標畫面呢?

(1)LD99具有三種顯示座標的方式,以CSR MOD鍵切換。

(2)模式區分為:ON、SUB、DOT三種。

(3)無強制規定檢測畫面,以最明顯可見該不良為原則。

(4)以下將進一步說明~


3666557

14.十字座標模式(1) MOD:ON

X516

CSR MOD

Y387

圖123.LD99控制盒

圖122.十字座標畫面

說明:

1.顯示器出現以下訊息:

|Fil : NX82NEW|STP:014|LUSTER |

|XY:0516,0387/0001,0001|MOD:ON |LVL:229 |

(1)[X,Y]=[0~1023,0~767] 、[LVL]=[0~255]

(2)LVL表示座標之階調,可利用LVL UP/DWN鍵調整

(3)X/Y軸顏色只能同時切換成R、G、B、W。


3666557

15.十字座標模式(2) MOD : SUB

X1548

CSR MOD

Y387

圖125.LD99控制盒

圖124.十字座標畫面

說明:

1.顯示器出現以下訊息:

|Fil : NX82NEW|STP:014|LUSTER |

|XY:1548,0387/0001,0001|MOD:SUB |LVL:229 |

(1)[X,Y]=[0~3071,0~767] 、[LVL]=[0~255]

(2)LVL表示座標之階調,可利用LVL UP/DWN鍵調整

(3)X軸顏色可切換成R、G、B,Y軸只能顯示W。


3666557

17.LD99設備操作方法(6)

X1548

X-PCB

1

2

3

4

5

6

7

8

1

顯示面

2

Y-PCB

3

圖128.X輝線位置圖

圖129.TAB-IC位置圖

說明:

1.明白上述三種模式後,舉例如下:

除法運算

4

商數

X座標 = 1548 (X0 = First pin)

)

384

1548+1

1548+1表示實際接腳數

1536

餘數

13

XTAB= 4(商數)+1 =第5顆

餘數不為0時,必須加1

餘數為0時,商數即為TAB數,且接腳數為Last pin

X5pin = 第13支接腳


3666557

16.十字座標模式(3) MOD : DOT

pixel

CSR MOD

圖127.LD99控制盒

圖126.十字座標畫面

說明:

1.顯示器出現以下訊息:

|Fil : NX82NEW|STP:014|LUSTER |

|XY:0516,0387/0001,0001|MOD:DOT |LVL:229 |

(1)[X,Y]=[0~1023,0~767] 、[LVL]=[0~255]

(2)LVL表示座標之階調,可利用LVL UP/DWN鍵調整

(3)Pixel顏色可切換成R、G、B。


3666557

18.LD99設備操作方法(7)

X1548

X-PCB

1

2

3

4

5

6

7

8

1

顯示面

2

Y-PCB

3

圖130.X輝線位置圖

圖131.TAB-IC位置圖

說明:

1.輝線顏色計算方法舉例如下:

除法運算

X座標 = 1548 (X0 = First line)

516

除數固定為3 : 因為只有R.G.B三顏色

)

3

1548+1

除數

餘數代表顏色: 1=R , 2=G , 0=B

1

餘數

所以,從右側運算結果可知:

X1548之輝線顏色屬於 R(紅色)


3666557

19.LD99點燈設備簡易故障排除

對於一位畫質檢查員而言,設備異常的故障排除是必備的一項

本職學能 ,通常區分為信號故障與電源故障此兩大類型,以下

就作業前與作業中之注意事項作一說明。

說明:

1請先了解故障類型為何?(Back Light不亮或Pattern信號異常)

圖133. 畫面異常

圖132.無B/L訊號

LD99架設圖


3666557

說明:

2.作業前注意事項:

(1)檢查顯示表頭、介面卡各接線接頭不可有鬆脫情形,

否則會造成訊號無法正常輸出。

(2)檢查顯示表頭是否歸零,否則會影響記錄數據的正確性。

       (3)確認作業品種是否已燒錄對應之檢驗程式。

         (4)標準模組點檢LD99 IDD值狀況差距須在 ±4mA內,否則

通知相關工程師進行檢查調整,方可作業。


3666557

3.作業中注意事項:

(1)模組出現干擾現象時,檢查排線、Inverter是否緊密連接。

(2)點燈時,若發現B/L輝度異常,可檢查Inverter或燈管。

       (3)作業中突然停電時,須立即關閉設備電源,避免送電時,

瞬間電壓造成設備損壞。

(4)Idd過高時,蜂鳴器若未鳴叫時,表示設備異常。

HannStar

回主選單按這裡


3666557

課程四、畫質檢驗

壹.檢驗Pattern介紹

貳.限度見本使用須知

1.限度見本使用時機

參.不良現象定義與判定標準

肆.檢驗方法

1.Pattern設計目的

2.檢驗項目

3.注意事項


3666557

壹.檢驗Pattern介紹

~以下說明皆使用64階調。

1.H Gray Scale 橫階調

※驅動電路之Data Bus若為8bits,可顯示256階調。

※驅動電路之Data Bus若為6bits,只能顯示64階調。

階調0

階調0

階調63

階調63

圖134.橫階調L63W

圖135.橫階調L63R

階調0

階調0

階調63

階調63

圖136.橫階調L63G

圖137.橫階調L63B


3666557

2.V Gray Scale 縱階調

階調0

階調63

階調0

階調63

圖138.縱階調L63W

圖139.縱階調L63R

階調0

階調63

階調0

階調63

圖140.縱階調L63G

圖141.縱階調L63B


3666557

3.Luster L63

圖142.L63全白畫面

圖143.L63G畫面

圖145.L63B畫面

圖144.L63R畫面


3666557

4.Luster L31

圖146.L31中間調W

圖147.L31中間調G

圖148.L31中間調R

圖149.L31中間調B


3666557

4.特定客戶檢驗畫面

圖150.L15W

圖151.L31G+B

5.Luster L0

圖152.L0全黑畫面


3666557

6.A區輝點

L31W

L0

圖153.A區輝點畫面

7.框、漢字

圖154.框、漢字畫面


3666557

紅色虛線處表示可能會有Cross talk現象

L31W

L0

8.H Color Bar

圖155.橫色柱畫面

9.視窗畫面(黑)

圖156.黑Windows畫面


3666557

10.視窗畫面(白)

L63

L0

圖157.白Windows畫面

5秒鐘後自動切換成全黑畫面,

檢查是否有殘像不良。

圖158.L0全黑畫面


3666557

11.V Color Bar

圖159.縱色柱畫面

12.CHECK 2DOT

圖160.Check 2dot畫面


3666557

13.CHECK SUB PIXEL

圖161.閃爍畫面

14.分割畫面

圖162.分割畫面


3666557

貳.限度見本使用須知

1.目的:

避免因個人判定基準不同, 造成品質上之爭議, 故建立一共同

限度樣品以作為各方判定之標準。

2.良品見本定義:

良品限度之表示見本,檢查實物時,與良品限度見本一樣者或更佳

為良品。

3.不良品見本定義:

不良品限度之表示見本,檢查實物時,與不良限度見本一樣或更差

者為不良品。


3666557

LO-00013-01

制定日: 使用期限:

4.注意事項:

(1)限度見本與ND Filter皆為Mura判定依據,使用時以限度見本

為優先使用標準。

(2)使用限度見本時,請依照管理票說明。


3666557

參.不良現象定義與判定標準

1.輝點

(以全黑畫面舉例說明……)

圖163.輝點

圖164.放大鏡下的畫素

定義:(1)在L0/Windows(G+B)畫面下,不使用放大鏡觀察,不

論是何種原因造成之亮點(圖),即使以ND5%遮蓋,正

視30cm之距離進行觀察也可看見光亮的畫素或使用

放大鏡觀察發生於Pixel內之亮點(CF剝落)面積占

50%以上(含)均需計算為一個輝點.

(2)輝點只有紅色R、綠色G、藍色B三種顏色。


3666557

判定標準:

(1)輝點個數:指判定畫面下輝點數總合,超出規格數

量時,判定NG。

(2)G輝點個數:指判定畫面下G輝點數總合,超出規格

數量時,判定NG。

(3)輝點距離:指判定畫面下輝點與輝點之距離,超出規

格距離時,判定NG。

(4)連續輝點個數:指判定畫面下連續輝點數,超出規格

數量時,判定NG。

圖165.二連續輝點

圖166.三連續輝點


3666557

圖167.滅點

圖168.放大鏡下的畫素

2.滅點

(以L63R畫面舉例說明……)

定義:(1)在L63R/G/B&Windows(G+B)畫面下,使用放大鏡

觀察,非異物造成之暗點(圖),且使用ND3%遮蓋,

正視30cm之距離進行觀察亦可見時,.

(2)滅點只有黑色一種顏色。


3666557

判定標準:

(1)滅點個數:指判定畫面下滅點數總合,超出規格數

量時,判定NG。

(2)滅點距離:指判定畫面下滅點與滅點之距離,超出規

格距離時,判定NG,含異色間滅點距。

(3)連續滅點個數:指判定畫面下連續輝點數,超出規格

數量時,判定NG。

圖169.二連滅點

圖170.三連滅輝點


3666557

(4)輝滅點數總合:指輝點數與滅點數的總合,超出規格數

量時,判定NG。

※同一畫素,若輝滅點都成立時,以輝點計算。

(5)輝滅點距離:L63R/G/B,L0,Windows(G+B)各單色內與單

色間之輝滅點距離。

※在R.G.B畫面下的亮點,雖未必構成輝點的條件,但是

在計算輝滅點距離時,必須視為輝點。

※任一輝滅點彼此間距離皆須計算輝滅距。

圖171.輝點

圖172.滅點

圖173.輝/滅點


3666557

圖175.L63R兩顆亮點

圖174. 輝滅連結

(6)連續輝滅點:在縱、橫、斜其中一者有相連之輝滅點,以

1顆輝點、1顆滅點分開計算。

(7)L63R/G/B同畫面二亮點,ND5%遮不掉,須卡“輝距” 。


3666557

圖176.Cell異物

圖177.放大鏡下的Cell異物

3.Cell異物

定義:(1)於L0畫面下, 使用放大鏡 觀察時,可見不規則形狀之異

物, 且ND Filter遮蓋仍可見(粒狀ND3% 、線狀ND5%) ,

統稱Cell內異物,不可視為輝點,必須以異物規格判定.(若

此異物大於等於Pixel的50%則要以輝點計算.)


3666557

上偏光板

畫素

(2)

CF玻璃基板

(1)

TFT玻璃基板

(3)

下偏光板

Back Light

圖178.模組基本構造圖

判定標準:

(依照異物移動方向與速度可分辨異物位置 )

(1)Cell內異物:介於CF基板與TFT基板之間的異物。

(2)上偏異物:介於上偏光板與CF基板之間的異物。

(3)下偏異物:介於下偏光板與TFT基板之間的異物。

(4)依照各機種異物規格判定OK/NG。


3666557

圖179. BL異物

圖180.放大鏡下的BL異物

4.Back Light異物

定義:(1)在L63W畫面下,使用放大鏡 觀察,可見不規則

形狀之異物,且ND Filter遮蓋仍可見(粒狀ND3%

、線狀ND5%) 。


3666557

上偏光板

畫素

CF玻璃基板

TFT玻璃基板

(1)

下偏光板

Back Light

圖181.模組基本構造圖

判定標準:

(依照異物移動方向與速度可分辨異物位置 )

(1)BL異物:介於下偏光板與Back Light之間的異物,

也可能是Back Light部材來料時已經含有

異物。

(2)依照各機種異物規格判定OK/NG。


3666557

圖183. 滅線

圖182. 輝線

5.輝線與滅線

輝線定義:在判定畫面下,可見R、G、B單一顏色之線不良。

滅線定義:在判定畫面下,除R、G、B以外顏色之線不良。

補充說明:另外有淡線不良,較不易檢出,原因多為TAB-IC

驅動不良造成,檢驗時務必仔細。

判定標準:不可有


3666557

+

=

+

=

+

=

=

+

+

※混色說明:

(1)不論是輝點或輝滅線不良,所呈現之顏色皆適用下列

混色原理。

圖184. 混色示意圖


3666557

圖185.方塊不良

圖186.方塊不良

6.方塊不良

定義:在判定畫面下,可見區塊狀IC驅動異常之現象。

判定標準:不可有


3666557

L10~L15

圖188.階調L10~15皆可見線不良

圖187. 階調不良

7.階調不良

定義:(1)在橫階調畫面下,可見部份階調異常之現象。

(2)調整全畫面階調介於L10~L15之間,可見線不良。

判定標準:不可有


3666557

圖192.無訊號

圖191. 畫面異常

9.出畫不良

定義: 泛指一切開機時,所產生的畫面不正常動作,

無畫面訊號或畫面異常皆稱出畫不良。

判定標準:不可有(必須排除設備異常之可能性) 。


3666557

圖189.L0全黑畫面

圖190.放大鏡下的星空輝點

8.星空輝點

定義:(1)L0畫面有3顆含以上之Cell異物呈聚集狀態。

判定標準: L0畫面,直徑15mm的圓內,使用ND10%可見

3顆(含)以上Cell異物判定NG(Cell內異物與偏貼

異物均計算)。


3666557

10.關機殘影

圖193. 關機瞬間殘影

圖194.關機數秒後殘影

定義: 關機殘影屬於製程不良,造成關機後殘影現象,

隨著關機時間越長而漸漸消失。

一般機種判定標準:10秒鍾內消失OK。


3666557

圖195.點狀黑色差

圖196.區域放大圖

11.點狀黑色差

※色差(Mura)無法使用放大鏡觀察

定義: (1)Cell內污染或其他因素所造成之點狀黑色色差現象。

補充: (1)色差亦可稱為Mura。

(2)點狀與面狀的區分A-C規以2mm為參考值,v規以5cm

為參考值

3)PI斑為配向製程不良,歸納於點狀色差。

一般機種判定標準:L127W/Windows(G+B)畫面A/B規ND8%,C/D規ND6%,V規ND3%。


3666557

圖198.區域放大圖

圖197.點狀白色差

12.點狀白色差

定義: (1)Cell內污染或其他因素所造成之點狀白色色差現象。

一般機種判定標準。:L127W/Windows(G+B)畫面A/B規ND8%,C/D規ND6%,V規ND3%。


3666557

13.線狀黑色差/線狀白色差

圖200.線狀白色差

圖199.線狀黑色差

定義: (1)Cell內污染或其他因素所造成之線狀黑色或

白色色差現象。

判定標準:L127W/Windows(G+B)畫面A/B規ND8%,C/D規ND6%,V規ND3%。


3666557

NG!

14.面狀黑色差/面狀白色差

圖202.面狀白色差

圖201.面狀黑色差

定義: (1)Cell內污染或其他因素所造成之面狀黑色或

白色色差現象。

判定標準:L127W/Windows(G+B)畫面A/B規ND8%,C/D規ND6%,V規ND3%。


3666557

注意畫面四週!

L0

圖203.AG色差

痕(亦可能是廠商受入已發生之不良….)。

15.AG(Aging)色差

定義: (1)L0畫面可見因Aging工程保護膜未平貼所造成

之色差現象,可確認保護膜是否有相同形狀摺

判定標準:L0畫面判定,明顯不可有。

Repair方法:將保護膜重新貼平,再Aging一次可能會消失。


3666557

16.CF(Color Filter)色差

圖204.CF色差

圖205.CF色差不可見

定義: (1)Color Filter受入時原材不良所造成之色差現象。

(2)同位置的CF色差只可能出現在R/G/B其中一畫面。

判定標準L255R/G/B畫面A/B規ND8%,C/D規ND6%,V規L127WND3%。

補充: (1)無特定形狀、面積、顏色(黑或白)。


3666557

17.渦旋色差

圖206.Polling動作單手位置

圖207.Polling動作來回晃動

定義: (1)以單手置於中央位置,進行來回2~3度、每秒2~3

次,並持續10~20次往返晃動,可見畫面有渦旋狀

色差,具立體感。

補充: (1)此“特異檢查”只針對部份機種。

判定標準: (1)L31畫面依照限度見本判定。


3666557

18.偏再生色差

圖208.偏再生色差

定義: L0畫面之四角落於上視角可見Repair偏光板

所造成之斜向色差(大部份)

判定標準: L127W/WINDOWS(G+B)畫面A/B規ND8%,CD規ND6,V規ND3%


3666557

19.間隙色差

指壓時可見

圖209.線狀指壓Gap(間隙) mura

定義: 因Cell Gap不均所造成之色差現象,嚴重時,

不必指壓也可看見Mura。

一般機種判定標準: L127W/Windows(G+B)畫面A/B規ND8%,CD規ND6%,V規ND3%。

補充: (1)指壓只是確認是否為Gap mura,不作判定。


3666557

20.Shot Mura

圖210.Shot Mura

定義: 觀察中間調G可清楚看見縱向或橫向"區塊狀"色差,

並於色差交接處會有明顯的"線狀"色差。

判定標準: (1)127W畫面A/B規ND8%,CD規ND6%,V規ND3%。


3666557

21.光漏

圖211.光漏(周邊色差)

定義: L0畫面週邊於上視角檢查時可見半圓形"白色"

漏光現象,可能是銀膠點不良或其他因素。

判定標準: L127W/WINDOWS(G+B)畫面A/B規ND8%,CD規ND6,V規ND3%


3666557

22.殘像

漸漸消失

圖214.殘像完全消失

圖212.Windows畫面

圖213.殘像

定義: 切換至判定畫面L0時,仍殘留Windows之影像。

判定標準: (1)殘像畫面不可超過1秒。


3666557

23.邊緣反轉

圖215.邊緣反轉

圖216.放大鏡下的邊緣反轉

定義: 注入口處液晶受到污染,全白切換至全黑畫面時,

該處液晶動作會有Delay現象,較嚴重者將不消失。

判定標準: 以正常畫面切換進行檢驗,若不可見即可判定

為良品。

補充: (1)上圖1、2、3表示不同程度的邊緣反轉。


3666557

24.Cell刮傷

圖217.殘像完全消失

圖218.放大鏡下的Cell刮傷

定義: (1)Cell玻璃基板與上、下偏光板之刮傷統稱Cell刮傷。

(2)刮傷與線狀異物的差異點,在於刮傷是沒有彎曲的

現象,使用放大鏡是很容易分辨的。

(3)刮傷位置與異物位置辨識技巧同理。

判定標準: 依照各機種規格判定。


3666557

25.偏光板凹痕

圖219.偏光板凹痕

圖220.區域放大圖

有些偏光板凹痕的中心點會有異物。

中心點異物大小,規格參照Rank 。

定義: (1)偏光板受入時原材不良所造成之現象。

(2)使用放大鏡觀察時可見所在位置有發光現象,

判定標準: (1) L0正視ND10%看不見:不計。可見者量測

(2)中間調W:ND5%可見時,判定NG。

3.FOR:AOC客戶L0畫面目視含外圍暈開需小於等於0.5mm.


3666557

26.Cell污與Back Light污

圖221.Cell污與B/L污

定義: (1)目視可見霧狀污染,放大鏡觀察時無具體之外形。

(2)利用10倍放大鏡反向檢驗技巧,仍然可判斷污染

的所在位置,實技訓練時必須學習此項檢驗技巧。

判定標準: (1)L255W使用ND 5%若可見則判定NG。


3666557

27.液晶外漏

圖222.液晶外漏

圖223.區域放大圖

定義: (1)全畫面可見明顯液晶外漏現象。

補充: (1)抓取模組時,務必小心,若不慎掉落,將造成

面板破裂,液晶外漏,因上下貼付偏光板之故,

液晶不會直接外流。

判定標準: (1)此現象必須以報廢方式處理。


3666557

28.Cross Talk(干擾)

圖225.Cross Talk

圖224.正常畫面

定義: (1)中央黑色區域之延長部份上, 可看見黑色線狀

或面狀色差 。

補充: (1)此現象與液晶驅動原理設計有關,通常14“/15”

不會發生此現象,12“較容易發生。

判定標準: (1)在檢驗畫面使用ND3%判定,可見NG。


3666557

29.Back Light 輝度色差

圖226.B/L輝度色差

定義: (1)背光板受入時原材不良所造成之現象。

判定標準: (1)L63W畫面,依限度見本判定。


3666557

30.Back Light 輝線

圖227.B/L輝線

定義: (1)背光板組裝不良造成之線狀色差。

補充: (1)此不良檢查時,必須正視不良位置後,以上、下

約5度視角範圍內可見靠近BM邊緣有一輝線。

(2)B/L 輝線不一定都是完整的一條線。

判定標準: (1)L255W畫面,明顯不可有。


3666557

31.Back Light 暗線

圖228.B/L滅線

定義: (1)背光板組裝不良造成之線狀色差。

補充: (1)此不良檢查時,必須正視/上視不良位置,

可見靠近BM側有一暗線。

(2)B/L 暗線不一定都是完整的一條線。

判定標準: (1)L255W畫面,明顯不可有。


3666557

32.三菱鏡傷

圖229.區域放大圖

圖230.左40 度判定

圖231.上20 度判定

定義: (1)背光板的D-BEF傷或上下BEF傷造成之白(亮)點

判定標準: (1)L255W畫面,以Glass5%進行判定。

(2)判定視角為正視、上下20度、左右40度,

判定視線30cm。

(3)使用角規輔助判定。


3666557

33.BM偏差

過寬

過窄

圖232.BM偏差

定義: (1)因鐵框與Cell組裝不良,造成BM過大或過小。

判定標準: (1)L255W畫面,使用點線規量測,依照各機種

規格進行判定。

(2)一般機種,只要BM寬度在1~2mm以內皆可。

(3)特定機種,依照客戶要求規格判定。


3666557

34.漏光

圖233.漏光

定義: (1)因鐵框與Cell組裝時,Gap過大,造成Back Light

光源外漏的現象。


3666557

圖234.上20度漏光判定

圖235.左40度漏光判定

漏光:

(1)反射光:光線由鐵框折射出來的光.

判定標準:不良發生處正視30cm不可有.

(2)實心光:光線由鐵框直設出來的光.

判定標準:用glass5%遮(左右上下視角內)可見NG


3666557

階調0

階調63

圖236.橫階調L63W

肆.檢驗方法

1.H Gray Scale 橫階調

(1)Pattern設計目的

此畫面主要設計來檢驗有無機能性不良,成因以驅動IC

故障、半田工程不良(空焊)、OLB工程壓著不良(ACF破

裂不完全)以及TFT動作異常佔較高比率。

(2)檢驗項目

階調不良、線不良、方塊不良


3666557

圖237.視線移動圖

圖238. 滾輪移動圖

(3)注意事項

.檢查方向以W字形,由左至右全面性檢驗。

1

.判定視角為全面性正視與上 20度。

2

.進行滾輪動作時,須使用保護膜覆蓋以防偏光板刮傷,

3

.作業前須將保護膜擦拭潔淨,放置場所也必須清潔乾淨。

4

.滾輪力道1.5~2kg,不可超出刻度,須垂直施力。

5


3666557

.橫階調R/G/B除不須滾輪以外,檢驗方式皆相同。

6

階調0

階調0

階調63

階調63

圖239.橫階調L63R

圖240.橫階調L63G

階調0

階調63

圖241.橫階調L63B


3666557

2.V Gray Scale 縱階調

階調0

階調63

圖242.縱階調L63W

(1)Pattern設計目的(同橫階調)

此畫面主要設計來檢驗有無機能性不良,成因以驅動IC

故障、半田工程不良(空焊)、OLB工程壓著不良(ACF破

裂不完全)以及TFT動作異常佔較高比率。

(2)檢驗項目

階調不良、線不良、方塊不良、偏光板貼付不良


3666557

圖243.視線移動圖

(3)注意事項

.檢查方向以Z字形,由上至下全面性檢驗。

1

.判定視角為全面性正視與上 20度。

2

.偏光板貼付確認以右視20~30度進行觀察.

3


3666557

.縱階調R/G/B檢驗方法同縱階調W

3

階調0

階調63

階調0

階調63

圖244.縱階調L63R

圖245.縱階調L63B

階調0

階調63

圖246.縱階調L63G


3666557

3.Luster L63

圖247.L63全白畫面

(1)Pattern設計目的

全白畫面因為液晶完全不動作,可利用此特性進行

Back Light不良的檢驗。

(2)檢驗項目

異物、Cell污、BL污、 BL輝度色差、BL輝線、

BL暗線、浪色差、BM偏差、三菱鏡傷,牛頓環 .


3666557

圖248.視線移動圖

圖249.視線移動圖

(3)注意事項

.先檢查畫面四周,再以Z字形由上至下全面性檢驗。

1

.注意BM是否有偏離規格值。

2

.判定視角依照各項Defect之規定。

3


3666557

.三菱鏡傷檢查方法

3

說明一. 分別使用左右手遮蔽顯示區(約40度),依照下圖箭頭方向

由上至下移動,同時將視線落於遮蔽處,進行檢驗。

說明二. 使用左右手遮蔽的目的在於擋住外來光源所造成之反射光

影響Defect檢出。

說明三. 正視/上視/下視檢查時,以一般Z字形方式進行。

圖250.左手移動圖

圖251.右手移動圖


3666557

4.Luster L63

圖252.L63R畫面

圖253.L63G畫面

圖254.L63B畫面

(1)Pattern設計目的

L63R/G/B為單一顏色之最大輝度畫面,最適合檢出

Color Filter不良以及滅點。

(2)檢驗項目

滅點、滅點距、輝滅距、 CF色差、CF色剝落

(3)注意事項

.檢查方向以Z字形,由上至下全面性檢驗。

1

.判定視角為正視。

2


3666557

5.Luster L31 (中間調)

圖255.L31中間調W

(1)Pattern設計目的

在檢驗色差此類之感官上的不良時,中間調較容易檢出,

且較接近一般Windows環境的輝度。

(2)檢驗項目

點狀/線狀/面狀/周邊之一般性色差、間隙(Gap)色差渦漩色差。


3666557

指壓時可見

圖256.線狀指壓Gap mura

圖257.L31中間調W

(3)注意事項

.檢查方向以Z字形,由上至下全面性檢驗。

1

.判定視角為正視,特定不良除外。

2

.間隙色差檢驗時,可利用手輕觸面板確認之。

3

.在127WR/G/B畫面下,若無特別規定判定畫面時,

4

L127W畫面進行判定。A/B規ND8%,C/D規ND6%,V規ND3%.


3666557

.中間調R/G/B檢驗方法同中間調W

5

圖258.L31中間調R

圖259.L31中間調G

圖260.L31中間調B


3666557

6.特定客戶檢驗畫面

圖262.L31G+B

圖261.L15W

(1)Pattern設計目的

針對特定客戶所提出之Defect要求在特定Pattern進行

判定時,廠內必須增設此一Pattern。

(2)檢驗項目

視特定客戶所提出的Defect而定。

(3)注意事項

.相關檢驗方法參照工程指示文件。

1


3666557

7.Luster L0

圖263.L0全黑畫面

(1)Pattern設計目的

L0為全黑畫面,最適合檢出具有發亮特性之不良。

(2)檢驗項目

輝點、輝點距、漏光、光漏、 Cell異物、BM脫落、

AG色差、星空輝點、偏光板凹痕、注入口黑色差、

水漬色差、沙狀不均、面狀白色差、面狀黑色差CELL刮傷`偏再生色差`大面積色差`MP聚集


3666557

圖264.L0全黑畫面

(3)注意事項

.檢查方向以Z字形,由上至下全面性檢驗。

1

.判定視角為正視,特定不良除外。

2


3666557

8.A區輝點

L31W

L0

圖265.A區輝點畫面

(1)Pattern設計目的

特定客戶會要求A區內不可有輝點。

(2)檢驗項目

輝點


3666557

2

.A區大小為110×85㎜ (因尺寸別不同有差異)。

1

.輝點必須回L0畫面確認,L0不可見時,則不計算。

2

.檢查方向以A區Z字形,由上至下全面性檢驗。

3

圖266.A區輝點畫面

(3)注意事項


3666557

9.框、漢字

圖267.框、漢字畫面

(1)Pattern設計目的

確認顯示區是否有偏移現象與中文字型是否清楚、

穩定(利用IDD值變化觀察穩定度)。

(2)檢驗項目

框線偏移、漢字穩定度


3666557

圖268.檢查視線

(3)注意事項

.確認框線是否靠近最外側。

1

.框線顏色應為左紅色、右藍色、上下白色。

2

.檢查漢字穩定度方向以大Z字形檢查,由上至下

3

全面性檢驗。

若有穩定度不良時,可更換點燈機台進行確認。

4


3666557

10.H Color Bar

圖269.橫色柱畫面

(1)Pattern設計目的

橫色柱有三個idd值不同之畫面,測試idd值變化

是否會造成畫面不穩定情形。

(2)檢驗項目

顏色異常、穩定度

(3)注意事項

若有穩定度不良時,可更換點燈機台進行確認。


3666557

11.視窗畫面(黑)

紅色虛線處表示可能會有Cross talk現象

L31W

L0

圖270.黑Windows畫面

(1)Pattern設計目的

Cross talk現象與液晶驅動原理設計有關,此畫面檢出

干擾現象。

(2)檢驗項目

Cross talk(干擾)

(3)注意事項

Cross talk有可能是線狀也可能是區塊狀。

判定:ND3%遮可見NG


3666557

12.視窗畫面(白)

L63

5秒

L0

圖271.白Windows畫面

圖272.L0全黑畫面

(1)Pattern設計目的

在理想的狀況下,畫面應該立即轉換成全黑,若是液晶

的反應速度不夠快,將會有殘像出現。

(2)檢驗項目

殘像.判定1秒鍾內消失OK

(3)注意事項

此畫面須等待5秒後自動切換,計數中無法切換畫面。


3666557

13.V Color Bar

圖273.縱色柱畫面

(1)Pattern設計目的

此畫面為記錄一般畫面消耗電流的平均安培值。

(2)檢驗項目

記錄idd1

(3)注意事項

若Idd值超出Spec ,點燈設備會自動發出蜂鳴器叫聲。


3666557

14.CHECK 2DOT

圖274.Check 2dot畫面

(1)Pattern設計目的

此畫面為記錄最大消耗電流的安培值。

(2)檢驗項目

記錄idd2

(3)注意事項

若Idd值超出Spec ,點燈設備會自動發出蜂鳴器叫聲。


3666557

15.CHECK SUB PIXEL

圖275.閃爍畫面

(1)Pattern設計目的

此畫面在調整畫面的閃爍程度,即一般電腦Windows

系統在關機畫面的閃爍程度。

(2)檢驗項目

閃爍


3666557

圖276. 12“/14”閃爍判定區域

圖277. 15”閃爍判定區域

(3)注意事項

.特定客戶閃爍判定區域為全面性時,不需使用閃爍治具。

1

.判定視角為正視,視線30cm。

2


3666557

16.分割畫面

圖278.分割畫面

(1)Pattern設計目的

縮小白色畫面,在檢查Back Light defect時,較不易漏檢。

(2)檢驗項目

異物

(3)注意事項

黑色區域不需檢驗。

Hamster

回主選單按這裡


3666557

課程五、外觀檢驗

壹.外觀檢查步驟

一、拿取模組

二、傳票確認

三、正面檢查

四、側面檢查

五、背面檢查

六、補充說明


3666557

壹.外觀檢查步驟

一、拿取模組

單手

圖280.錯誤拿取動作

圖279.正確拿取動作

注意事項

1.從置物盤中拿取模組時不可單手取模組, 尤其

是重心不可擺放於“側邊外框”,若使用此手法取

14“與12”模組時較容易發生“外框浮高”。


3666557

2

1

3

4

圖281.傳票

二、傳票確認

確認項目

1.機種名

2.TAB-IC

3.製品標籤

4.傳票區分


3666557

1、確認機種名是否正確?

產品型號

流品標籤

CELL Rank

圖282.機種名與流品標籤

注意事項

(1)貼付於傳票左上方由製造部“OLB”工程進行貼

付與確認,包括CELL單品相關資料:機種名稱

、生產廠別、流品標籤、畫質規格(Rank)


3666557

2、產品型號說明:

HSD 150 S X 8 2 - A00

xxxx

xxx

x

x

x

x

-

A B C D E F G

A: HSD:代表本公司Hannstar Display Corp之簡寫

B: LCD SIZE(inch): 12.1 14.1 15.0 18.1

C: Application: M:Monitor P:NoteBook S:Smart Panel

D: Panel resolution

V: VGA S:SVGA X:XGA E:SXGA K:SXGA U:UXGA

E: LCM介面

F: 系列

G: 譯本


3666557

3、確認TAB-IC是否正確?

說明:

捺印於傳票右上方由製造部“OLB”工程

進行捺印與確認動作(針對各機種可適

用之“TAB”廠商進行部品搭載。

範例:X-TAB:聯詠 Y-TAB凌越

圖283.TAB種類標示

4、確認製品標籤是否正確?

說明:

貼付於傳票下方由製造部“CI ”工程

進行貼付與確認動作(條碼狀態、標籤

內容見下頁說明) 。

圖284.製品標籤


3666557

5、製品標籤編排說明之一

測驗一下~

3

1

你知道這張標籤

有無錯誤的編碼?

4

2

圖285.製品標籤

說明:

(1)“瀚宇彩晶股份有限公司”商標

(2)製品編號

(3)製品名稱

(4)製品版本


3666557

6、製品標籤編排說明之二

C

5

6

圖286.製品標籤

說明:

(5)“安規商標”適用機種:HSD150M系、HSD150P系

、HSD141P系、121P系

(6)傳票區分:黃:TSB(15“)藍:TSB(14”)/紫:HSD(15“)

綠:HSD(14”)黑:HSD(12“)


3666557

7、流品標籤編碼原則

圖287.流品標籤

1

2

3

4

5

6

7

8

9

10

11

12

圖288.Code碼位

說明:

碼次 欄位 碼數 說明

1~2 機種代碼 2 例:GV=15”之HSD150SX82-A.

3 製造地點 1 K:高雄, Y:楊梅, P:試產線

4 製造類別 1 F:量產,R:返品,T:test sample,

C:customer sample,E:engineering sample

5 製造年份 1 取製造完成西元年最後一位數,如9—1999

6 製造月份 1 製造完成份.

1:一月,2:二月…..A:十月,B:十一月,C:十二月 7~12 產品序號 6 以每月為單位,由000001至999999編號


3666557

三、正面檢查

對位孔

外框

取扱孔

圖289.外框一

圖290.外框二

1、表示面-檢查項目:

(1)外框變形:明顯的變形不可有。

(2)外框取扱孔的偏差:明顯的偏差不可有。

(3)外框部材錯誤:不可有。

(機種不同時外框的使用是會有差異的,如圖一、圖二)


3666557

續上頁、表示面-檢查項目:

圖291.外框

(4)外框浮起:參照各機種判定規格。

(5)保護膜:確認檢查機種是否需要貼付與貼付類型、貼付

位置:偏光板須有全部覆蓋(參考“治工具…)。

(6)外框四周邊若有發生刮傷、斑等情形時視狀況判定、

基本上,“銹”是不可發生的。


3666557

續上頁、表示面判定規格

圖292.表示面特寫

(1)異物/傷(線傷、粒傷)

現象:有凹痕、具立體感,若傷痕明顯時通常畫質亦可看見。

外觀判定:參照外觀偏光板“粒狀、線狀”規格

畫質判定:參照畫質偏光板“粒狀、線狀”規格


3666557

續上頁、表示面判定規格

(2)AG白濁(偏光板內的AG層夾帶異物)

現象:目視亮亮的具實體感。

判定:參照偏光板異物判定、但基本上不明顯時是無礙的。

白斑

(3)白斑

現象:白色霧狀、呈不規則。

AG白濁

判定: 明顯不可有。

圖293.白斑與AG白濁

(4)污

現象:呈不規則狀污染(可使用酒精擦拭、若此現象有重複

性、發生時需確認前工程之人員是否有相關之手順

錯誤或手套污) 。

判定: 明顯不可有。


3666557

續上頁、表示面判定規格

(5)氣泡

現象:偏光板貼付作業不良、不具實體感、大部分發生

在BM的區域。

外觀判定:“偏光板氣泡剝離”之相關規格判定(參照“BM

區域判定規格說明”)。

畫質判定:若有發生在“畫素顯示面”時則另需考慮在點燈

的狀況下畫質異物(粒、線)規格。

(6)焦

發生原因:OLB作業時,因CELL對位偏移造成烙鐵頭壓

著過近造成偏光版邊緣焦黑。

現象:外觀BM區域發生偏光板有“焦黑與收縮、反光”現象。

判定: (參照“BM區域判定規格說明”)


3666557

2、BM區域判定規格說明

註:判定區域是由顯示區往外框推算0.5mm,稱為判定領域

白色虛線內為判定領域

顯示區

BM區

外框區

焦:超過判定領域不論範圍大小均判定為NG,

未超過判定領域判定為良品。

其他(氣泡/線傷/粒傷):量測超過判定領域之

面積,未超過判定領

域不列入判定。

圖294.正面示意圖

圖295.判定領域範圍

圖296.不良現象位置


3666557

3、補充資料

圖298.利用膠帶沾

圖297.外框變形

除表示面灰塵

說明:

(1)外框變形判定: 明顯不可有。

(2)當無塵布無法清除表面纖維類異物時,可利用

膠帶沾除。


3666557

四、側面檢查

X側

Y側

圖299.模組正視圖

1.側面檢查手順:

(1)正面檢查完畢後進行測面四周邊確認採“順時鐘”方向進行。

(2)將“正面”方向朝向作業者。

(3)進行“順時鐘”方向檢查時注意”手“握的位置、不可施壓於

“TAB”部材。


3666557

2.側面檢查重點:

圖300.卡榫一

圖301.卡榫二

圖302.卡榫三

(1)因各機種所使用的外框不同所以針對“卡榫”的設計基本上

會有數種類型、圖300與圖301是較多機種使用的。

(2)圖300: 確認 “卡榫”不可有龜裂、卡榫須至少勘入1/2(目視

確認)。


3666557

續上頁、側面檢查重點

45度

圖300.卡榫一

圖301.卡榫二

圖302.卡榫三

(3)圖301:此型之“卡榫” 是使用鑷子將彎爪折入、基本上

採45度折入即可(另一方面注意B/LFrame有無損傷、

不明顯損傷是可以接受的。

(4) 確認四周邊(圖301、圖302)的彎折狀況是否良好、是否

有彎折多次導致交接點有疑似斷裂的情形發生(基本上

允許三回的反折)。


3666557

續上頁、側面檢查重點

圖303.客戶安裝孔

圖305.半田焊接與

圖304.半田焊接與 接地

接地銅片(錯誤)

銅片(正確)

(5)檢查外框側面時若有(圖303)“客戶安裝孔”需確認是否有

“攻牙”(螺紋) ,注意: 螺紋內部不可有殘屑。

(6)確認“接地銅片”需在“半田焊接須在指定位置(圖304)、接地

銅片須在外框爪下處(圖305接地銅片在爪的上方錯誤示範) ,

接地銅片有輕微的變形是可以接受的。

(7)觀察側面螺絲鎖付狀態是否良好。


3666557

3.接地銅片檢查

接地銅片

接地銅片變形

外框彎爪

圖306.接地銅片

檢查項目與規格

(1)無接地銅片、龜裂:不可有。

(2)變形、傷、污:不看。

(3)銅片位置:指定場所(如半田焊接指定位置、外框爪下處) 。

補充說明:

(1)若此處有使用“快乾”時量不可過多、易造成“接地”功能喪失。


3666557

4.背光板(B/L)各尺寸連接線

15吋

B/L電線保護貼布

綠色固定貼布為廠商受入貼付

橡膠套

熱縮套管

連接器

圖307.15吋Cable

14吋

橡膠套

熱縮套管

12吋

橡膠套

熱縮套管

圖308.12/14吋Cable

說明:作業時需進行B/L料號的確認,此項說明請參考

BOM表


3666557

管狀形橡膠套

方塊形橡膠套

舌部

5.橡膠套檢查

圖309.管狀形/方塊形橡膠套

檢查項目與規格

(1)方塊形:輕微的破損是可以接受的、不可以看見內部的焊錫點。

(舌部:目的在於保護連接線,所以基本只要上不完全的斷裂是

可以接受的) 。

(2)管狀形:輕微的破損是可以接受的、旦此破損不可有延伸性。


3666557

管狀形橡膠套

方塊形橡膠套

舌部

續上頁、橡膠套檢查

圖309.管狀形/方塊形橡膠套

補充說明:

(1)若所檢查的機種在橡膠套上有貼付固定tape時、此橡膠

套的範圍是不可超過外框、所以組立人員貼付時會將B/L

連接線做輕微的拉扯。


3666557

6.B/L連接線檢查

圖311. 15“B/L Cable

圖310. 14“與12“B/L Cable

檢查項目與規格

(1)白色電線:接地側。 藍、粉紅:為高壓側。

(2)電線引出現不可錯誤。

(3)檢查電線傷時不可將電線呈彎曲狀確認須成“筆直”

狀態檢查與確認。

(4)刮傷、破損:不可看見金屬電器(破損皮須撕開) 。


3666557

7.B/L連接器檢查

圖312.破損

圖313.龜裂

圖314.焦

檢查項目與規格

(1)B/L連接器:焦:不論發生範圍或濃淡度均不可有。

龜裂:開口部的龜裂不可有

破損:L≦ 1.0mm OK

(2)熱縮套管:有輕微的破損可接受但包裹於內的電線(接地

側、高壓側)不可以有露銅的現象。


3666557

續上頁、B/L連接器檢查

圖312.破損

圖313.龜裂

圖314.焦

檢查項目與規格

(3)B/L連接線:若有嚴重的壓傷與變形時、需做彈性處理。

(4)連接線與連接器:須輕微的拉扯觀察是否有脫落的情形。

(5)B/L電線保護貼布與綠色貼布:不可有剝離現象(廠商受入)。


3666557

8.B/L燈蓋檢查

3

3

1

1

2

圖二

圖一

2

圖316.燈蓋一

圖317.燈蓋二

圖315.燈蓋位置

觀察燈蓋:15“背光板但會因廠商的不同所以結構也是會有若干的差異

、作業前須確認(圖316、圖317圈選處為部份差異點)。

檢查項目與規格

(1)B/L連接線不可超出、或緊壓B/L Frame

(2)接地處不可有變形(注意外形寸法)、若有“卯釘”時確認

正反兩面崁合是否良好。

(3)確認燈蓋左右卡榫崁合良好。


3666557

9.絕緣片檢查

X側絕緣片檢查重點

與Y側相同。

圖318.Y側絕緣片

檢查項目與規格

(1)確認(X‘Y)絕緣片是否在指定位置正確貼付、絕緣片料號

是否正確、 剝璃最大不可超過1cm、破損、切斷不可有、

若有“非導電性異物”是可以接受的、絕緣片騎縫線須與外

框緣切齊(圖318)。


3666557

10.螺絲檢查共同規格

剖面圖

圖319.螺紋OK

圖320.螺紋NG

檢查項目與規格

(1)作業前確認檢查機種之規格:四周螺絲個數(欠品)、顏色、

尺寸(大小長短)、鎖付場所。

(2)因“螺紋”狀況不佳(附圖)易導致螺絲產生“滑牙”時需使用

“快乾”補強、但用量不可過多、否則會造成“污”。


3666557

續上頁、螺絲檢查(正面)共同規格

圖322.十字頭潰

圖321.錫球附著

檢查項目與規格

(1)不可有頭潰之現象(基本上利用“螺絲起子”若可以取出即可

判定為良品)。

(2)十字槽內若有導電性物質時(錫渣、錫球)務必取出(防止短路) 。


3666557

圖323.螺絲單品

圖324.連接良好

圖325.無連接

續上頁、螺絲檢查(側面)共同規格

檢查項目與規格

(1)確認螺絲鎖付狀態四周至少需有一點連結。


3666557

五、背面檢查

1. TAB檢查

圖326.傳票記錄區

圖327.TAB-IC

檢查項目與規格

(1)因各機種使用之X、YTAB廠商不同、有時在外形上可以

做區別,但大部份是無法確認的所以“傳票”右上角所記錄

的“TAB記錄”是外觀檢查的重點項目。

(2)觀察X-PCB之TAB端子處位置可看見“X1、X2…X8”字樣

,如此便可清楚區別。


3666557

X-PCB

1

2

3

4

5

6

7

8

1

顯示面

2

Y-PCB

3

續上頁、TAB檢查

圖328.TAB位置圖

檢查項目與規格

(3)TAB端子部的確認:X1~X8

(4)TAB固定點的確認對象:X1、X2、X7、X8


3666557

續上頁、TAB檢查

端子埠(PIN)

補強壓著點

固定點

圖329.TAB示意圖

檢查項目與規格

(5)X1、2、7、8固定點半田外觀檢查目的:確保模組因振動、

其他外力衝擊後,不會因此造成TAB剝離或電氣不良等

現象。

(6)若使用目視或顯微鏡確認發覺有浮高現象,可利用12*60mm

的無塵紙,輕微的往半田處劃過可穿過半田處表示已有浮高

現象。


3666557

續上頁、TAB檢查

TAB 固定點

OK:銲錫完全覆蓋TAB及

銲錫

PCB之固定點

PCB固定點

NG:TAB 固定點浮起

NG:半田錫量不足

圖331.固定點焊接狀態

檢查項目與規格

(1)TAB 固定點半田焊接

(PCB固定點與TAB 固定點大小相同之場合)


3666557

續上頁、TAB檢查

TAB 固定點

OK:銲錫完全覆蓋TAB及

PCB之固定點

銲錫

PCB固定點

NG:銲錫未完全覆蓋TAB及

PCB之固定點,邊緣線露出

圖324.TAB固定點焊接圖

NG:固定點浮起

圖332.固定點焊接狀態

檢查項目與規格

(1)TAB 固定點半田焊接

(PCB固定點比TAB 固定點大之場合)


3666557

異物

端子

圖333.OK

圖334.超過1/2NG

圖335.短路NG

續上頁、TAB檢查

檢查項目與規格

(1)觀察X1~X8TAB端子壓著狀態是否良好。

(2)壓著點與端子埠必須有OLB壓著的壓痕(X1~X8) 。

(3)不可有異物附著於端子與端子間且距離必須在1/2

以下為ok品。 (異物請參照絕緣片內異物規格) 。


3666557

續上頁、TAB端子檢查

壓痕

補強壓著點

NG

壓痕

壓痕

OK

圖336.壓著狀態

檢查項目與規格

(1)若有其中某些端子未壓著時但壓著點已有壓痕

仍表示OK。


3666557

2.絕緣片內異物規格

(1)導電性異物:焊錫屑、錫球、金屬屑…

粒狀D≦0.5mm

線狀(L+W)/2 ≦0.5mm

(2)非導電性異物:頭髮、紙屑…

粒狀D≦0.75mm

線狀L≦0.7mm W≦0.5mm


3666557

3. X、Y基板卡榫檢查

圖337.卡榫一

圖338.卡榫二

圖339.卡榫三

檢查項目與規格

(1)基板與背光板之間組裝時除利用四周邊的螺絲固定外最多

的還是利用背光板本身設計時“園點”、“凸點”作為“卡榫。

(2)確認X、Y基板卡榫的位置與個數檢查時必須依序逐點的一

一確認、若有其中一點為被卡入此基板呈不平整的狀態、

此時TAB亦是、相對的對此模組的機能性會受到影響。


3666557

4. FPC連接器(軟性印刷線路板)

圖340.利用角度觀察FPC

檢查項目與規格

(1)利用側面角度觀察FPC是否有崁合良好不可有上蓋勘合

不當、不平整、歪斜的問題。(使用此角度確認只是初步

確認、最終的觀察仍在檢查背面時為主) 。


3666557

續上頁、TAB檢查

端子埠(PIN)

補強壓著點

固定點

圖330.TAB示意圖

檢查項目與規格

(7)目視觀察不良之現象請參考下頁說明(因TAB應用

上的不同所以 “固定點”形式是不同的) 。


3666557

續上頁、FPC連接器檢查

FPC上蓋

測量距離

Connector 端補強板

Control BUS

圖341.FPC

檢查項目與規格

(1)此項目的檢查事關此模組是否能正常驅動畫面、所以任何

一個小的細節也是必須要留心的。

(2)卡榫部:不可有破損、掀起、變形、龜裂、位移、缺角。


3666557

續上頁、FPC連接器檢查

FPC上蓋

測量距離

Connector 端補強板

Control BUS

圖341.FPC

檢查項目與規格

(3)為防止卡榫部“掀起”檢查時可使用手觸摸的方式進行

再確認動作若目視檢查即看見有掀起的狀態時是不可

以壓下去的必須將此現在反應給製造部。


3666557

續上頁、FPC連接器檢查

圖342.FPC

圖343.FPC實際連接圖

檢查項目與規格

(4)補強板(深棕色)插入寸法為2.2~2.3mm以內為ok(使用點線規量測)

(5)若“軟性基板”本身無補強板的設計、基本上只要此基板組裝後

呈“平整”無歪斜也是可以接受的。


3666557

續上頁、FPC連接器檢查

透明貼布

圖344.透明貼布貼付位置

檢查項目與規格

(6)部份機種會在此處補貼透明貼布加以固定卡榫與軟性

基板間的“補強”防止脫落。

(7)軟性基板不可有明險的折傷、刺傷。

(為防止基板線路內傷造成不穩定) 。


3666557

5.VR半可調電阻側面角度觀察

圖345.VR調整位置

目的:

因製造部調整“閃爍”時需使用“調整棒”進行畫面調整動

作、若作業者未垂直90度手法(上圖)進行“插入與拔取”

時、易造成“VR”變形。

說明:

(1)若此部材有不良狀況時會導致畫質檢查“閃爍”會有異常

情形發生。


3666557

續上頁、VR半可調電阻側面角度觀察

圖346.VR調整位置

說明:

(2)檢查“Y左側”時除可見X8-TAB固定點焊錫狀況是否

良好外、亦可看見VR部材、需針對此部材進行側面

檢查。

(3)因各機種使用之X絕緣片不同、所以看見VR部材的

面積是會有不同的。14“與12”絕緣片貼付面積較為

平整、不易觀察,15“反之。


3666557

6.入力連接器檢查

圖347.連接器一

圖348.連接器二

圖349.連接器三

檢查項目與規格

(1)若入力連接器內端子(PIN)無法與畫質訊號線內的端子做

有效的接合有時會造成畫面的異常、此項列入重點檢查。

(2)各機種不論尺寸“入力端子”的設計基本上是會有些差異性

的地方。

(3)注意連接器本身四周邊的端子焊點狀態是否良好(錫球、

錫渣…)。


3666557

續上頁、入力連接器檢查

圖347.連接器一

圖348.連接器二

圖349.連接器三

檢查項目與規格

(4)“連接器”部品不可有裂痕、破損、等….。

(5)連接器內部端子(PIN)傾斜:可插入、畫質正常則可判定

為良品。(若端子已斷或變形無法與訊號線端子做有效的

接合一樣是不可以的)


3666557

7.PCB基板檢查

X-PCB

顯示面

Y-PCB

圖350.PCB區域放大圖

圖351.PCB位置圖

檢查項目與規格

(1)各部品間不可有欠品、破損、或端子間的短路。

(若有發現莫明的“錫塊”時要注意此處是否應有部品

搭載有脫落之虞)

(2)異物:參照“絕緣片內異物規格”

(3)絕緣漆脫落:表面:不問、銅層:不可有 銅層下:不可有


3666557

續上頁、PCB基板檢查

圖352.PCB基板

圖353.Gate Array

檢查項目與規格

(1)確認所檢查的模組使用之基板料號與Gate Array(G/A)

是否正確。(同一機種有時可共用其它部材、可利用“文

管-BOM”進行確認。)


3666557

8.各機種“背面”各類貼布檢查

圖354.VR孔

圖355.貼布一

圖356.貼布二

圖357.貼布三

檢查重點:參照各機種“外觀”資料確認所需貼付貼布之“式樣、

張數、貼付位置(順序)與貼布黏度是否良好。

檢查項目與規格

(1)確認“VR”位置使用何種方式作業:A. “製品標籤”覆蓋

B.“貼布”覆蓋 C.不需任何覆蓋。

(2)基板固定貼布:注意貼付形式、式樣、與位置。

(3)鋁貼布:除上述主要注意事項外注意有無破損(2mm3處)

基本上不可以延伸性(圖356與圖357)。


3666557

9.料號確認

圖358.PCB基板料號

圖359.Back Light料號

檢查項目與規格

(1)確認檢查之機種所使用的料號為何( 圈選處 )。

需參考文管資料-BOM(同“部材”會使用多種之料號

須多加注意) 。

(2)進行“背面”檢查時 觀察“可看見”的料號編碼確認。

(3)BOM表形式請參考下頁:


3666557

BM表:

Return


3666557

10.Back Light背面部材確認

外框

鋁背板

燈蓋

圖360.模組背面

檢查項目與規格

(1)觀察“背外框”是否有異常‘狀態、可壓回的浮起是可以接受的。

(2)鋁背板(或反射板)、燈蓋:

污:基本上不可明顯、若可擦拭時必須擦拭(請注意手套的清潔)

刺傷:不可影響畫質、(注意“三菱鏡等相關判定)

變形:若外觀人員發現有變形的現象時務必再進行“畫質”背光板

的確認(部份模組放置於”置物盤”時會有固定的位置需個別注意)


3666557

11.標籤檢查

圖361.製品標籤

圖362.廢棄標籤

圖364.B/L標籤

圖363.警告標籤

檢查項目與規格

(1)標籤錯、無、剝離、破:不可有。

(2)貼付方向:依旨示方向貼付。

(3)泡、傷、污:不可明顯。

(4)文字單位可辨別/Barcode可讀取為原則。


3666557

續上頁、警告標籤與廢棄標籤說明

圖365.警告標籤

圖366.廢棄標籤

(1)警告標籤:警告作業人員小心“高電壓” 。

(2)廢棄標籤:因“液晶”為有毒物質、丟棄時須放置指定

場所、不可隨意 丟棄(版本:.英文版/中英對照)。

(3)因類型的不同有時“警告、廢棄、B/L標籤”會印刷同

一張標籤上。

(4)因部材受入形態不同標籤的“貼付”有時是廠商受入的

有時則是製造部工程擔當貼付。


3666557

12.B/L連接線固定方式

圖368.B/L Cable固定側視

圖367.B/L Cable固定正視

檢查項目與規格

(1)固定貼付不可:無、污、剝離、破損…等。

(2)圖367:此貼付方式多採用於14“12”、此形式固定膠帶

貼付規格如下:

側邊:不可超過“外框框邊” ,並利用觀察側邊時(圖368)

確認“橡膠套與舌頭部”狀態是否良好。

正面:不可貼到“表示面”。


3666557

續上頁、B/L連接線固定方式

圖369.B/L Cable固定正視

圖370.B/L Cable固定側視

檢查項目與規格

(1)此貼付方式採用於15“、此形式固定膠帶貼付規格如下:

左右:距離B/L電源接頭10~20mm

上下:B/L內側、不可貼至塑膠框上

表面:不可貼至偏光板上

彎折(圖370):在側面部的側面彎折(請參考下頁圖示)


3666557

◎固定用膠帶長度50mm

圖371.固定膠帶貼付圖

續上頁、B/L連接線固定方式


3666557

作業完畢後:

1.不論有無“保護膜”表示面朝上放置。

2.將“傳票”放置於“置物盤”中、並利用“模組”壓置。

3.放置 “置物盤”時需成“水平狀”、不可傾斜防止偏光板污

與刮傷。

~THE END

HannStar

回主選單按這裡


  • Login
