一、组成 1 、 LAGK 2001 A 组份 3 、 LAGK 2010 固化剂

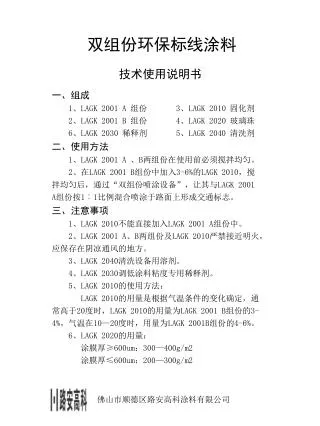

1. 双组份环保标线涂料 技术使用说明书 一、组成 1、LAGK 2001 A 组份 3、LAGK 2010 固化剂 2、LAGK 2001 B 组份 4、LAGK 2020 玻璃珠 6、LAGK 2030 稀释剂 5、LAGK 2040 清洗剂 二、使用方法 1、LAGK 2001 A 、B两组份在使用前必须搅拌均匀。 2、在LAGK 2001 B组份中加入3-6%的LAGK 2010，搅 拌均匀后，通过“双组份喷涂设备”，让其与LAGK 2001 A组份按1︰1比例混合喷涂于路面上形成交通标志。 三、注意事项 1、LAGK 2010不能直接加入LAGK 2001 A组份中。 2、LAGK 2001 A、B两组份及LAGK 2010严禁接近明火， 应保存在阴凉通风的地方。 3、LAGK 2040清洗设备用溶剂。 4、LAGK 2030调低涂料粘度专用稀释剂。 5、LAGK 2010的使用方法： LAGK 2010的用量是根据气温条件的变化确定，通 常高于20度时，LAGK 2010的用量为LAGK 2001 B组份的3- 4%，气温在10—20度时，用量为LAGK 2001B组份的4-6%。 6、LAGK 2020的用量： 涂膜厚≥600um：300—400g/m2 涂膜厚≤600um：200—300g/m2 佛山市顺德区路安高科涂料有限公司

2. 彩色双组份环保防滑涂料 技术使用说明书 一、组成 1、LAGK 2008：彩色涂料/清胶 2、LAKG 2010：固化剂 3、LAKG 2060：彩色陶粒 二、使用方法 1、LAKG 2008及LAKG 2010在使用前必须搅拌均匀。 2、在LAKG 2008中加入1.5—3%的LAKG 2010，搅拌均匀后，通 过“滚涂或刮涂工具”敷涂于路面上形成交通标志。 三、注意事项 1、在LAKG 2008中加入1.5—3% 的LAKG 2010后，应在3-7分 钟内施工完，并立即撒上LAGK 2060，以免涂料胶化彩色陶粒沉降 不下去。 2、LAKG 2008及LAKG 2010严禁接近明火，应保存在阴凉通风 的地方。 3、LAKG 2010的使用方法： LAKG 2010的用量是根据气温条件的变化确定，通常高于 20度时，LAKG 2010的用量为LAKG 2008的1.5-2%，气温在10—20度 时，用量为LAKG 2008的2-3%。 4、LAKG 2060的规格及用量： 根据客户要求(正常使用量为4.5公斤/平方)。 5、施工工艺： ⑴ 用带齿水泥刮刀刮涂或滚筒滚涂底漆(新水泥泥路面建议先打热熔底漆)。 ⑵ 在刮涂底漆的同时撒满彩色陶粒(将漆面铺满),底漆干后将多余的彩色陶 粒扫除掉。 ⑶ 用滚筒刷涂面胶或喷涂。 佛山市顺德区路安高科涂料有限公司

3. 双组份雨夜结构标线涂料 技术使用说明书 一、组成 1、LAGK 2001：结构标线涂料 2、LAKG 2010：固化剂 3、 LAGK 2020 玻璃珠 二、使用方法 1、LAKG 2001在使用前必须搅拌均匀。 2、在LAKG 2001中加入1.5—3.5%的LAKG 2010，搅拌均匀后，通 过“双组份专用设备\滚涂或刮涂工具”敷涂于路面上形成交通标志。 三、注意事项 1、在LAKG 2008中加入1.5—3.5% 的LAKG 2010后，应在3-7分 钟内施工完，并立即撒上LAGK 2020，以免涂料胶化玻璃珠沉降不下去。 2、LAKG 2001及LAKG 2010严禁接近明火，应保存在阴凉通风 的地方。 3、LAKG 2010的使用方法： LAKG 2010的用量是根据气温条件的变化确定，通常高于 20度时，LAKG 2010的用量为LAKG 2008的1.5-2%，气温在10—20度 时，用量为LAKG 2008的2-3.5%。 4、LAKG 2020的规格及用量： 根据客户要求(正常使用量为0.3公斤/平方)。 佛山市顺德区路安高科涂料有限公司
