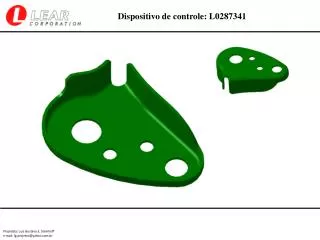

  1. Travamentos da peça: A3 A1-B A2-C

  2. Travamentos A1, A2 e A3: No travamentos A3 a peça será apoiada em um datum de Ø8,0mm, no travamento A1 e A2 a peça é apoiada em buchas com cabeça Ø30,0mm e 25,0mm A peça será sujeitada por grampos de fixação

  3. Travamento B furo Ø21,9+0,1: Travamento B por Pino cônico P-NP para controle do furo: Lado P Ø21,9 +0,02 Lado NP Ø22,0 -0,02

  4. Travamento C furo Ø16,8+0,1: Travamento C por Pino cônico-facetado Controle de posição de ±0,1mm no eixo que não trava P-NP para controle do furo: Lado P Ø16,8 +0,02 Lado NP Ø16,9 -0,02

  5. Controle dos furos Ø10,0+0,1: Controle de posição de ±0,1mm por pino cilíndrico Ø9,8 P-NP para controle do furo: Lado P Ø10,0 +0,02 Lado NP Ø10,1 -0,02

  6. Controle de forma ±0,5mm: O controle de forma é realizado através de um feeler de tolerância de ± 0,5mm Feeler lado P = 2,5 +0,02mm Feeler lado NP = 3,5 -0,02mm

  7. Controle de perfil ±0,5mm: O controle do perfil é realizado através de calibrador tipo “unha” com tolerância de ±0,5mm Calibrador Unha com degrau de 0,5mm +/-0,02mm

  8. Visão Geral: • Alças para transporte • Suportes para pinos e feelers • Esferas de referencia com proteção • Placas com coordenadas de esferas Materiais: Berço e Base em alumínio; Pinos e buchas em VND Ajuste entre pinos e buchas g6/H7
