  1. Изучение плотной и холодной ядерной материи на Нуклотрон-М и НИКА Георгий Шарков для коллаборации FLINT ОИЯИ, Дубна

  2. Содержание • Физическая мотивация • Экспериментальная установка FLINT • Экспериментальные данные • FLINT II Поиск и исследование холодной плотной ядерной материи G. Sharkov

  3. Phase diagram of nuclear matter ITEP TWAC Nuclotron M NICA Суть предлагаемого подхода: С помощью кумулятивного эффекта попытаться пройти в область больших плотностей G. Sharkov

  4. Флуктон-флуктонные взаимодействия ,,o,… high pt А1 А2 Fluctons А:С,Ве,Не,… Dense baryon system G. Sharkov

  5. He+He @ 6 AGeV (Nuclotron-M/NICA) flucton+flucton flucton+nuclon nuclon-nuclon G. Sharkov

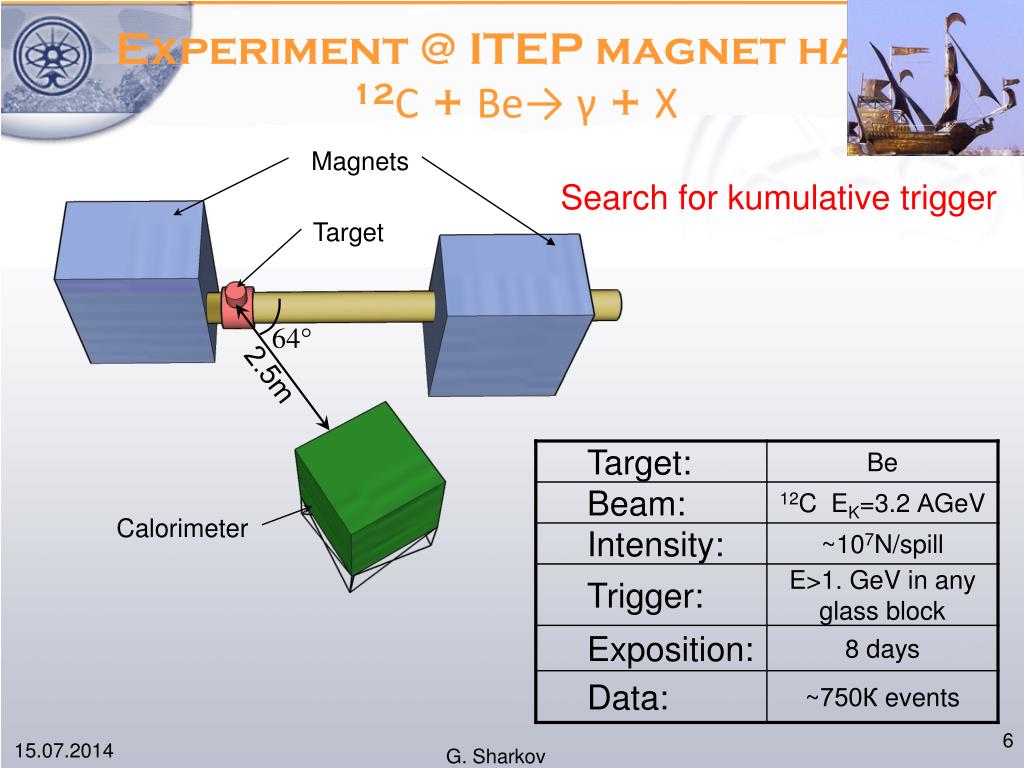

  6. Experiment @ ITEP magnet hall12С + Ве→ γ + Х Magnets Search for kumulative trigger Target 64° 2.5m Calorimeter G. Sharkov

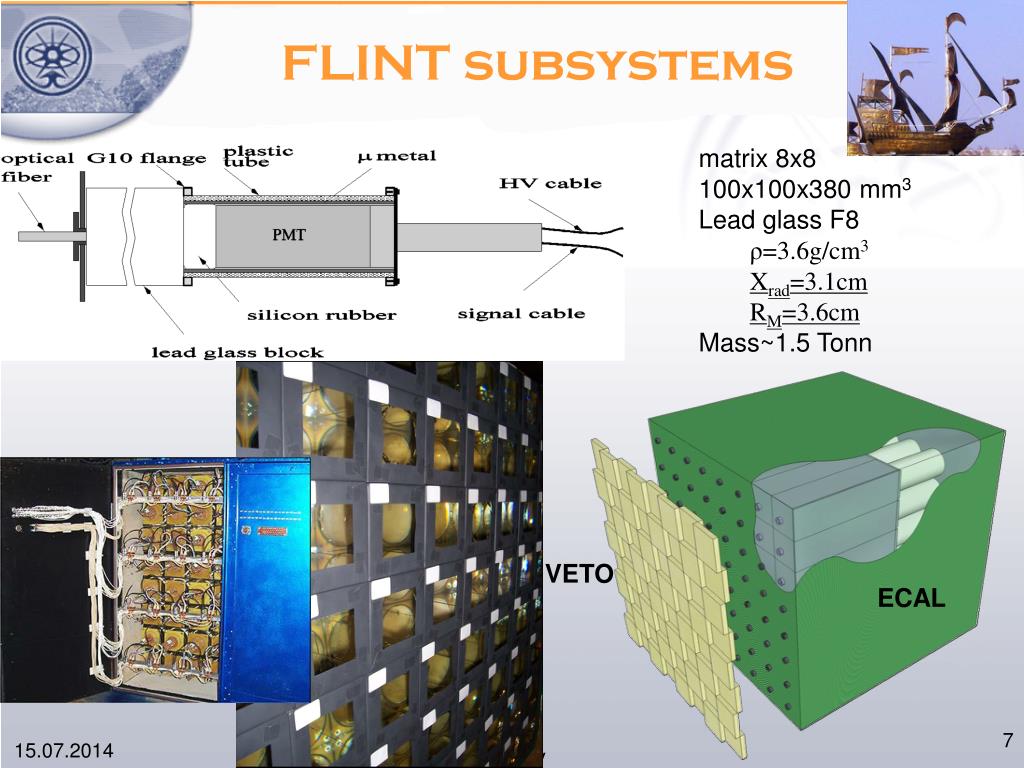

  7. FLINT subsystems VETO ECAL • matrix 8x8 • 100x100x380 mm3 • Lead glass F8 • ρ=3.6g/cm3 • Xrad=3.1cm • RM=3.6cm • Mass~1.5 Tonn G. Sharkov

  8. Калибровка пучками электронов pe-: 0.5, 1.0,.. 3.5, 4.0 GeV/c scint. 10x10 2x2 Čherenkov ADC G. Sharkov

  9. G. Sharkov

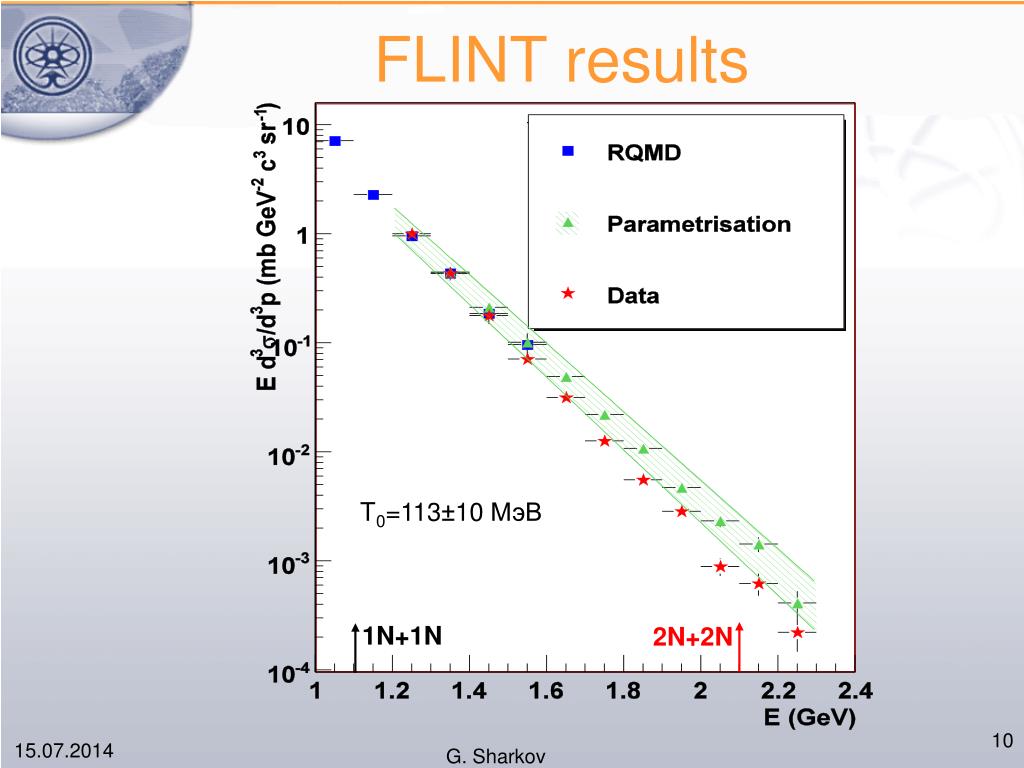

  10. FLINT results T0=113±10 МэВ 1N+1N 2N+2N G. Sharkov

  11. Угловая зависимость • Сечения уменьшаются с ростом угла • Наклон уменьшается с ростом угла G. Sharkov

  12. наклон спектра • Т0эксп=113±10 МэВ • ΔX=1 →Δσ(X)~ехр(mp/ T0X)~е-7 • Δσ=ехр(1) →Δp=T0p mπ • Δp(X+1)=7T0p →T0p=Δp(X+1)/7 2+4 2+3 1+6 2+2 1+5 1+4 4+2 3+2 • 2+3T0ближе всего к Т0эксп G. Sharkov

  13. минимальная сумма кумулятивных чисел EX,PX,mX M E0,P0,m0 X θ E,P,m G. Sharkov

  14. минимальнаябарионная плотность rf~1-1.5fm A.Stavinsky.et al., Phys.Rev.Lett. 93,192301 (2004) G. Sharkov

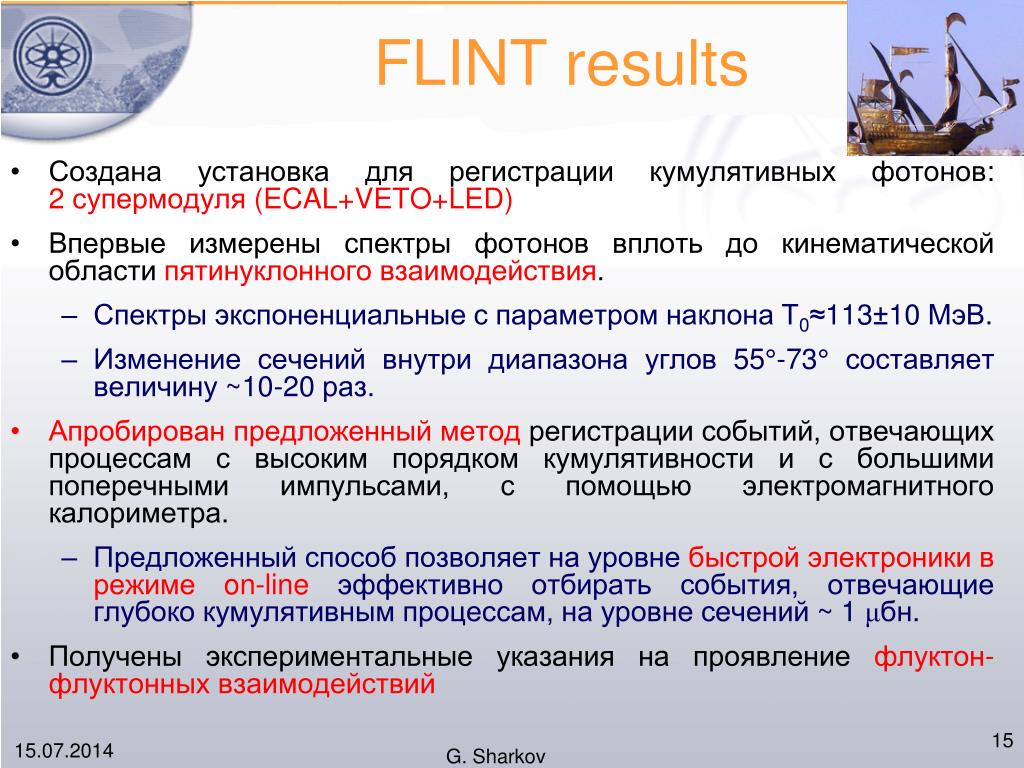

  15. FLINT results • Создана установка для регистрации кумулятивных фотонов: 2 супермодуля (ECAL+VETO+LED) • Впервые измерены спектры фотонов вплоть до кинематической области пятинуклонного взаимодействия. • Спектры экспоненциальные с параметром наклона Т0≈113±10 МэВ. • Изменение сечений внутри диапазона углов 55°-73° составляет величину ~10-20 раз. • Апробирован предложенный метод регистрации событий, отвечающих процессам с высоким порядком кумулятивности и с большими поперечными импульсами, с помощью электромагнитного калориметра. • Предложенный способ позволяет на уровнебыстрой электроники в режиме on-lineэффективно отбирать события, отвечающие глубоко кумулятивным процессам, на уровне сечений ~ 1 μбн. • Получены экспериментальные указания на проявление флуктон-флуктонных взаимодействий G. Sharkov

  16. Search for dense cold matter First steps @ ITEP • beam test (Dec. ‘09) • N det. time resolution • experiment @ magnet hall (2010)12С + Ве→ γ + … • higher X1+X2 • Nuclotron M • Neutron beam test • Neutron efficiency • experiment @ experimental hall AA→ γ + X12+… • higher X1+X2 • cold dense matter G. Sharkov

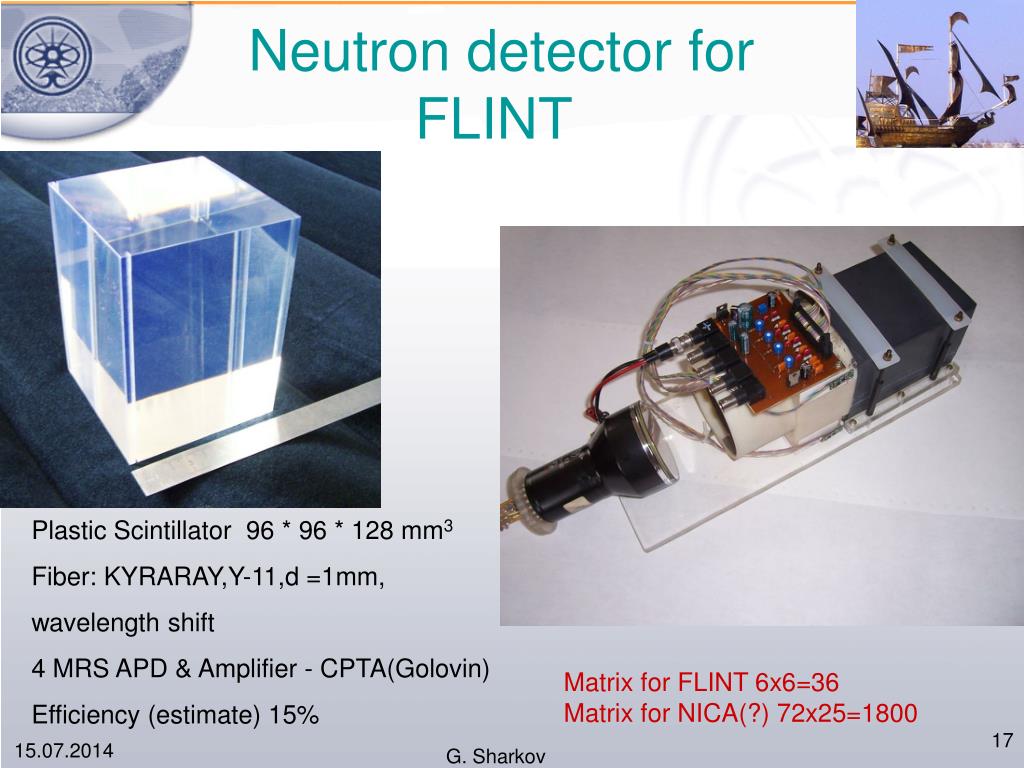

  17. Neutron detector for FLINT Plastic Scintillator 96 * 96 * 128 mm3 Fiber: KYRARAY,Y-11,d =1mm, wavelength shift 4 MRS APD & Amplifier - CPTA(Golovin) Efficiency (estimate) 15% Matrix for FLINT 6x6=36 Matrix for NICA(?) 72x25=1800 G. Sharkov

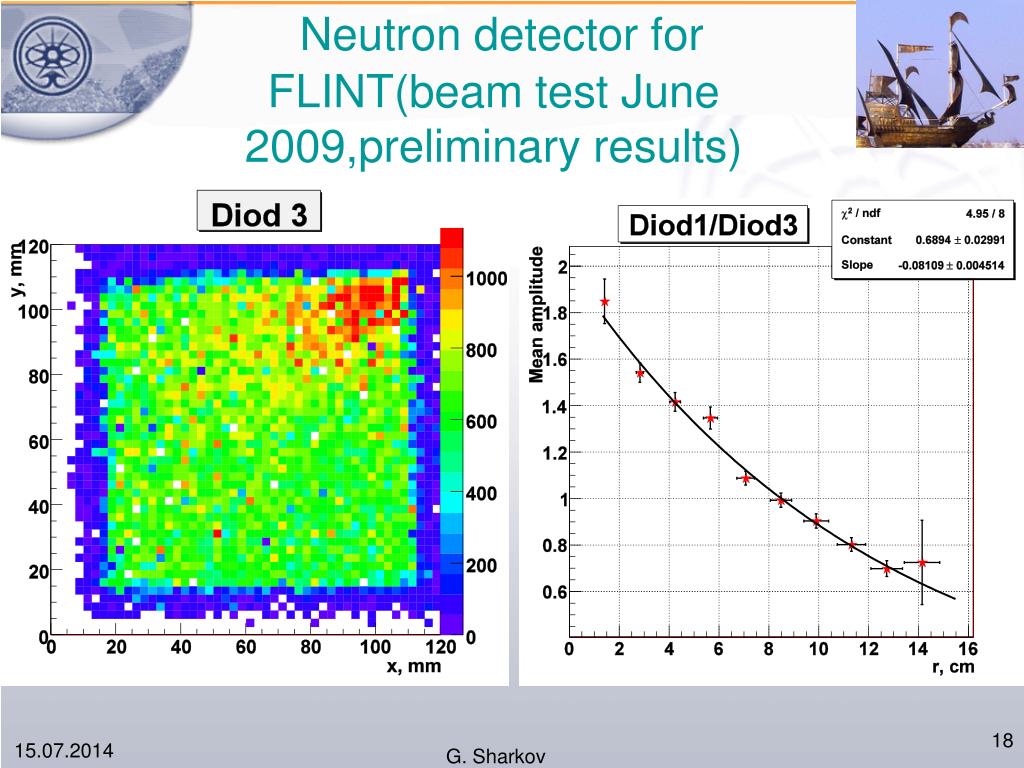

  18. Neutron detector for FLINT(beam test June 2009,preliminary results) G. Sharkov

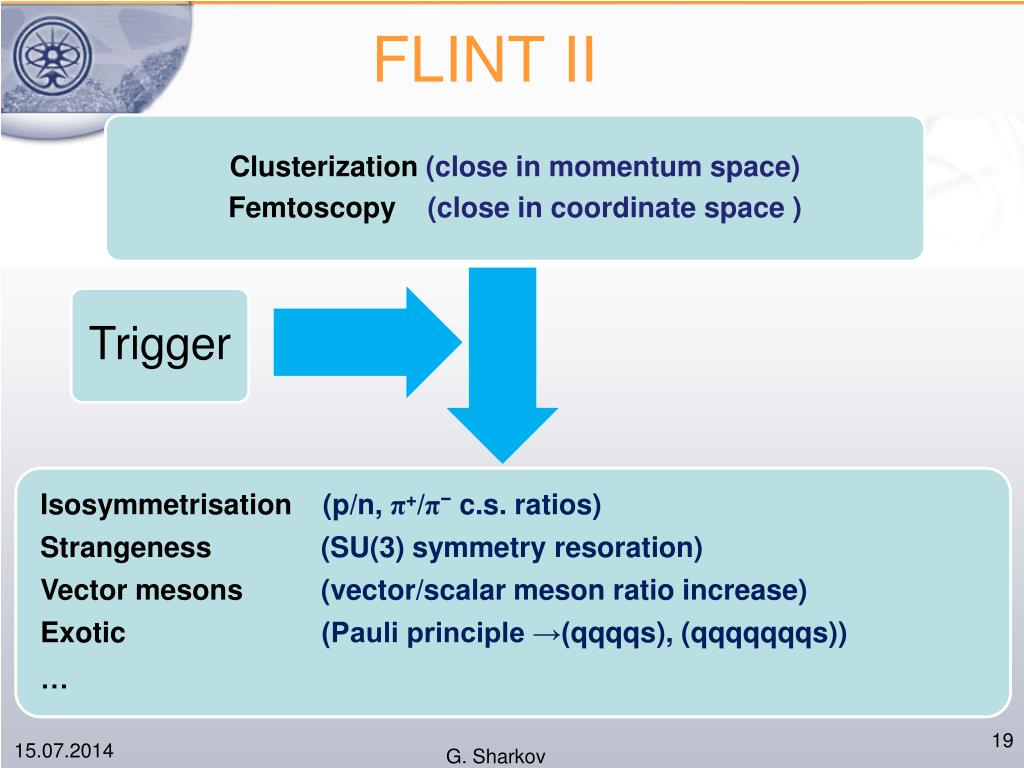

  19. FLINT II Isosymmetrisation(p/n, π+/π−c.s. ratios) Strangeness (SU(3) symmetry resoration) Vector mesons (vector/scalar meson ratio increase) Exotic (Pauli principle →(qqqqs), (qqqqqqqs)) … G. Sharkov

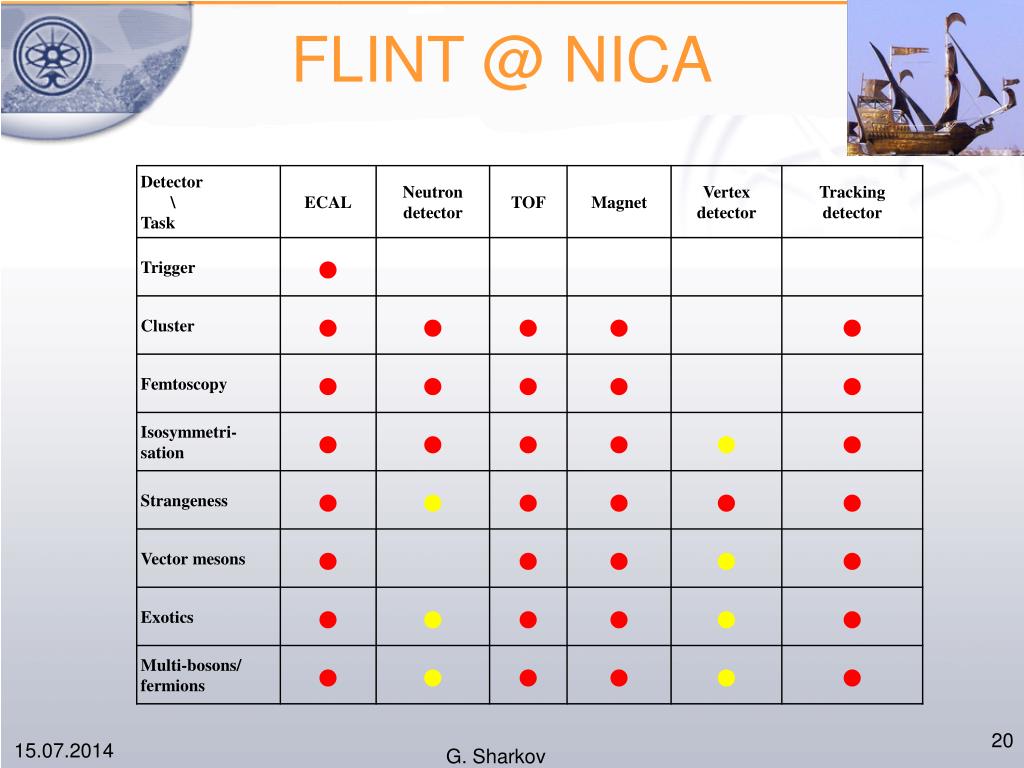

  20. FLINT @ NICA G. Sharkov

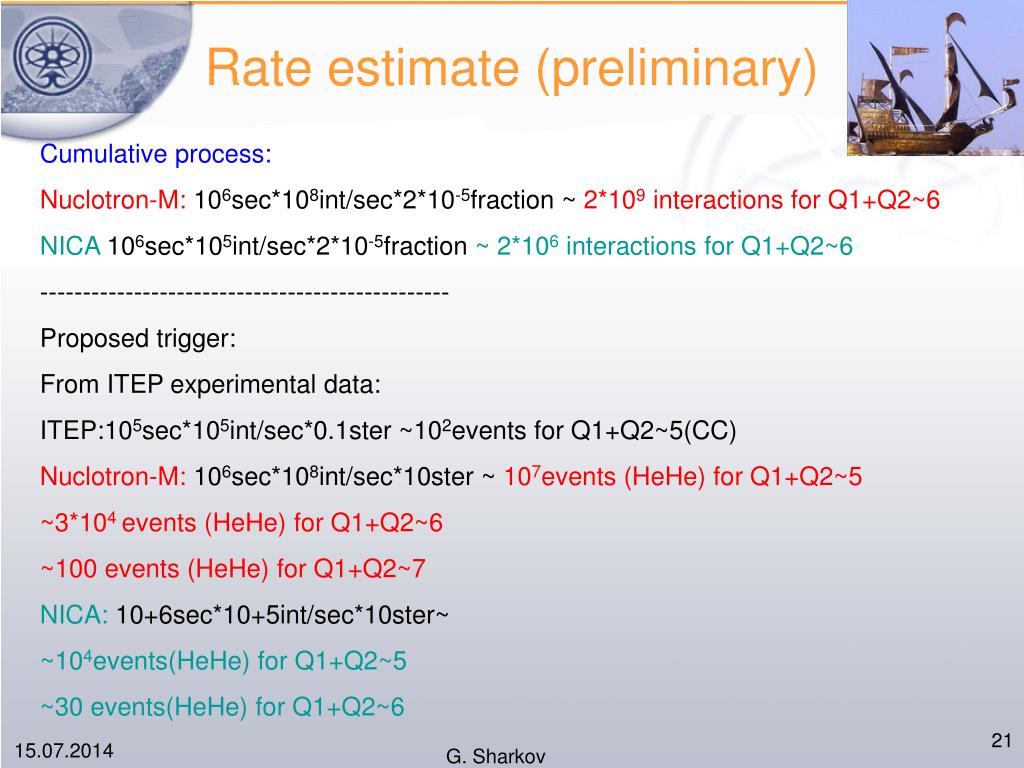

  21. Rate estimate (preliminary) Cumulative process: Nuclotron-M: 106sec*108int/sec*2*10-5fraction~ 2*109 interactions for Q1+Q2~6 NICA 106sec*105int/sec*2*10-5fraction~ 2*106 interactions for Q1+Q2~6 ------------------------------------------------ Proposed trigger: From ITEP experimental data: ITEP:105sec*105int/sec*0.1ster~102events for Q1+Q2~5(CC) Nuclotron-M: 106sec*108int/sec*10ster~107events (HeHe) for Q1+Q2~5 ~3*104events (HeHe) for Q1+Q2~6 ~100 events (HeHe) for Q1+Q2~7 NICA: 10+6sec*10+5int/sec*10ster~ ~104events(HeHe) for Q1+Q2~5 ~30events(HeHe) for Q1+Q2~6 G. Sharkov

  22. Extra slides G. Sharkov

  23. Финансирование • Роснаука • ФЦП «Исследования и разработки по приоритетным направлениям развития научно-технологического комплекса России на 2007—2012 годы» • … • FP7 • Capacities • Research infrastructures • Regions of knowledge and support for regional research-driven clusters • International cooperation • Cooperation • Collaborative research • РФФИ • … G. Sharkov

  24. TO DO • contact persons • work program • responsibilities • time schedule • joint grants • ITEP-JINR seminars & workshops • FLINT collaboration Welcome! G. Sharkov

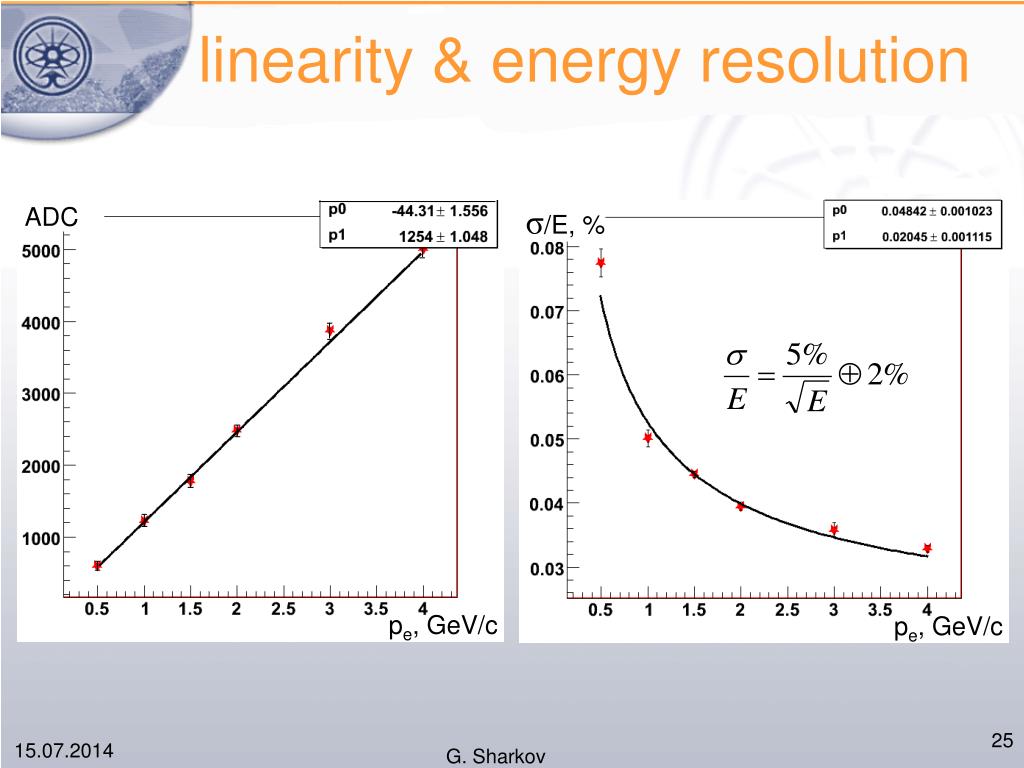

  25. linearity & energy resolution σ/E, % ADC pe, GeV/c pe, GeV/c G. Sharkov

  26. VETO counters test Счётчики пучка VETO • магнитный тракт №211 • пучки протонов с Р=3 ГэВ/с • пропорциональная камера • координата • пьедестал/сигнал проп. камера отдельные пики фотоэлектронов эффективность >98% G. Sharkov

  27. Кумулятивный эффект π π- π± • многонуклонный • локакльный • спектры экспоненциальные • Для «не фрагментов» удалось достичь 1N+3N взаимодействия FAS @ ITEP (Boyarinov et.al Yad.Fiz 57 (1994) 1452) X – minimal target mass [ mN ] needed to produce particle G. Sharkov

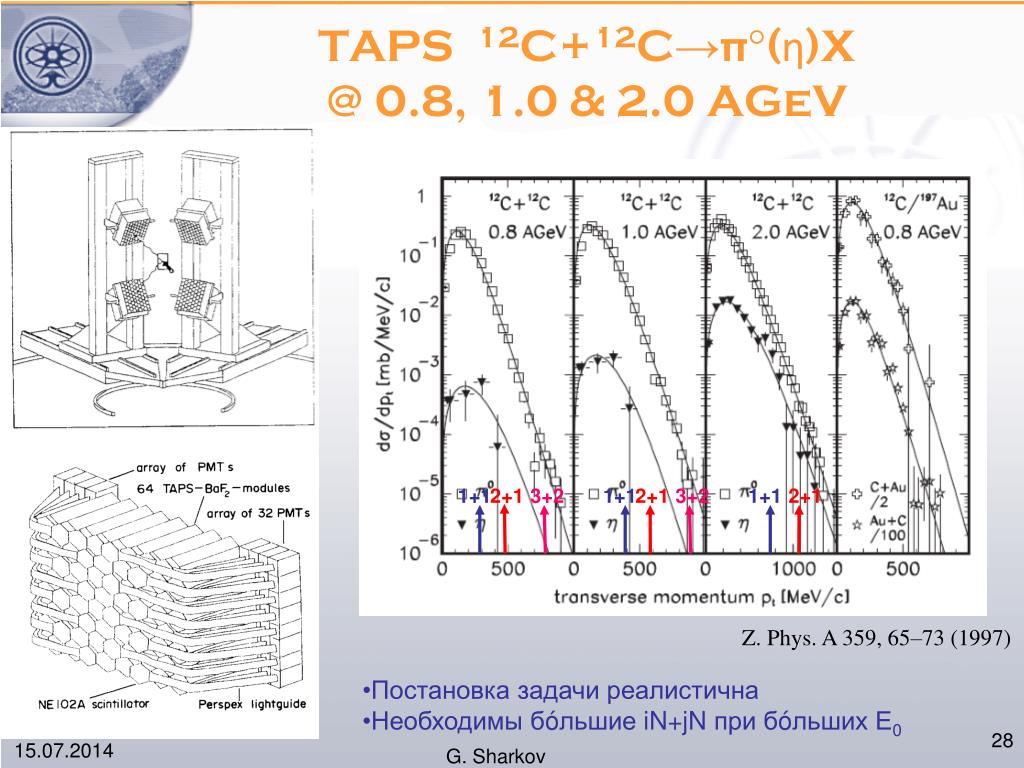

  28. TAPS12C+12C→π°(η)X@ 0.8, 1.0 & 2.0 AGeV 1+1 2+1 3+2 1+1 2+1 3+2 1+1 2+1 Z. Phys. A 359, 65–73 (1997) • Постановка задачи реалистична • Необходимы бóльшие iN+jN при бóльших Е0 G. Sharkov

  29. Фотон или π° ? • фотон из распада π°: • прямой фотон (в принципе возможен): • относительно простой триггер G. Sharkov

  30. Реакция: С+Ве→γ +X • Начальная энергия 3.2 АГэВ • Лёгкие ядра • Центральная область быстрот 3+3 4+2 5+1 2+2 3+1 G. Sharkov

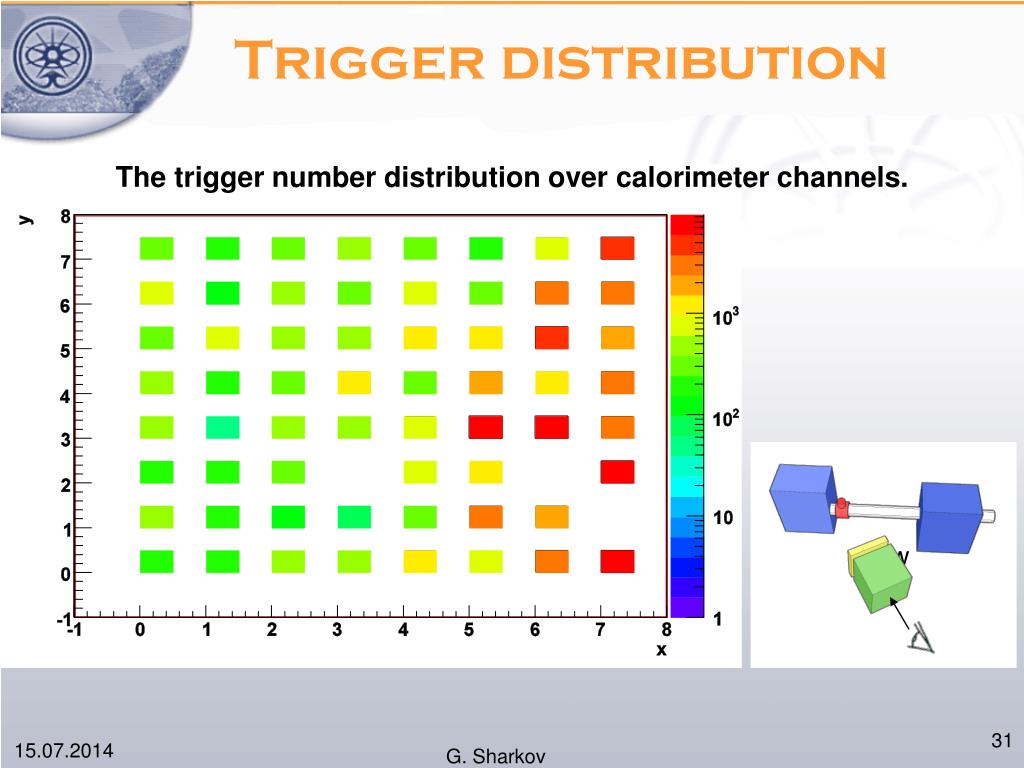

  31. Trigger distribution view The trigger number distribution over calorimeter channels. G. Sharkov

  32. Beam intensity Beam LED Monitoring system No beam Cut: trigger rate υtrig>1Hz G. Sharkov

  33. occupancy Cut: number of hits (Eth>300MeV) in event Nhits<4 G. Sharkov

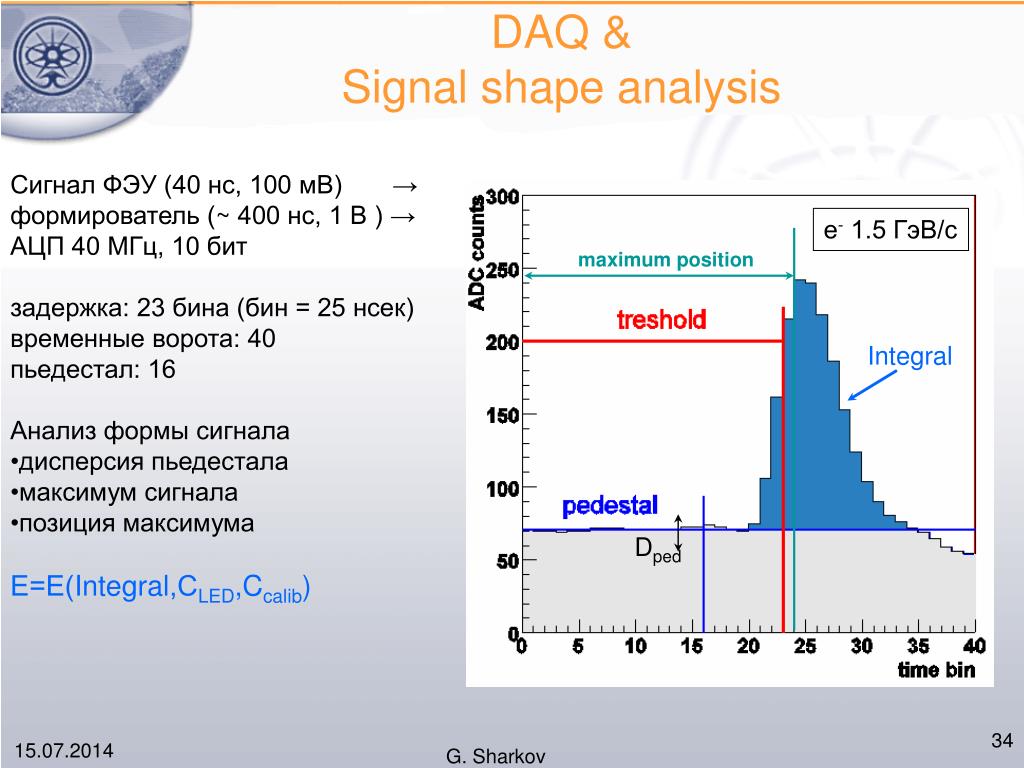

  34. DAQ &Signal shape analysis е- 1.5 ГэВ/с maximum position Integral Dped • Сигнал ФЭУ (40 нс, 100 мВ) → • формирователь (~ 400 нс, 1 В ) → • АЦП 40 МГц, 10 бит • задержка: 23бина (бин = 25 нсек) • временные ворота: 40 • пьедестал: 16 • Анализ формы сигнала • дисперсия пьедестала • максимум сигнала • позиция максимума • Е=Е(Integral,СLED,Ccalib) G. Sharkov

  35. Signal shape analysis Pedestal dispersion max. pos. Dped Cut: pedestal dispersion D/pedestal<10% G. Sharkov

  36. Signal shape analysis Amplitude vs. Maximum position max. pos. Dped Cut: maximum position 24<MP<29 G. Sharkov

  37. Cluster I If a particle hits the corner of a glass block, some part of EM shower leaks into the next block. This part is small and hard to reconstruct. => central hits only • Hits on the distance >1. dm don’t belong to the cluster G. Sharkov

  38. Cluster II Part of clusters cutted R vs. Hit fraction in cluster C the “centrality” cut C=15% is applied to select clusters consisting of 1 hit G. Sharkov

  39. background симуляция отклика neutron e- π- G. Sharkov

  40. background(continued) • частота триггера: • > 1.0 Гц→High intensity • < 0.2 Гц →Low intensity • Нормировка по времени • экспозиции • Наводки на HV? • Результаты показываем до • уровня,где«Low»<30% «High» High intensity Low intensity G. Sharkov

  41. Статистика G. Sharkov

  42. систематика разыгрывалась добавка к энергии фотона: E±ΔE → ΔT0~3±5 МэВ • критерий • центральности σ(Т0)~8 МэВ 2. энергетическое разрешение σсист~ 9МэВ G. Sharkov

  43. Кумулятивное число EX,PX,mX M E0,P0,m0 X θ E,P,m G. Sharkov

  44. rescattering CLAS e-A→e-X @~4 AGeV • флуктон обнаружен в реакции, где перерассеяние не играет никакой роли • σпер~lпробега→ AuAu/BeC~ 5-7 раз • спектры кумулятивных π и К подобны, хотя сечения взаимодействия К гораздо меньше • прямые фотоны и фотоны из π° хВ=Q2/2mNυ K.S. Egiyan et al. Phys. Rev. Lett. 96, 082501 (2006) G. Sharkov

  45. selftrigger ext. trigger Ch. only Ch. + 10X10 10X10 G. Sharkov

  46. параметризация describes: • different initial energies (γand β) • different angles θ Parameters C = 3800(mb GeV-2c sr-1), k = 0.075 S. Nagamiya et. al. Phys. Rev. C24, 971 (1981) G.N. Agakishiev et al., Yad. Fiz. 51, 1591 (1990) G. Sharkov

  47. Results 1/E T0=113±10 МэВ 1N+1N 2N+2N G. Sharkov

  48. спектр в гипотезе нуклон-флуктонного взаимодействия 1N+XN Х0=0.206 G. Sharkov

  49. данные выходят за границу 12N+1N → не фрагментация ядра-снаряда • никакая комбинация из 4 нуклонов не достаточна→ данные заходят в область iN+jN≥5 • новая кинематическая область • 1N+9N выше данных → нет строгого запрета на однократный кумулятив 1+9 FLINT 1+3 2+2 12+1 1+1 existing data G. Sharkov

  50. Флуктон- флуктон? ΔX=1 →Δσ(X)~ехр(-mp/ T0X)~е-7~10-3 2+4 • 1N+jN (фраг. мишени) необходимо 1+5(1+6) → iN+jN≥6 • iN+2Nдаже 4+2 не достаточно→ iN+jN≥6 • iN+2N+1N+jN(1+5) + (4+2)→iN+jN=6 • 2N+3Nописывает данные iN+jN=5 ! 2+3 2+2 1+6 1+5 1+4 4+2 FLINT 3+2 флуктон-флуктонные взаимодействия ! G. Sharkov
