2012

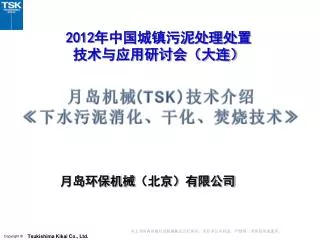

2012年中国城镇污泥处理处置 技术与应用研讨会(大连)

月岛机械(TSK)技术介绍

≪下水污泥消化、干化、焚烧技术≫

月岛环保机械(北京)有限公司

本文书的内容属月岛机械株式会社所有。未经本公司同意,严禁第三者的复印或使用。


2012

TSK集团简介

TSK集团的海外网点

【月岛机械:TSK集团的概要】

・董事长 :山田和彦

・创业:1905年8月

・10年3月期销售额:677亿日元(合并)

・同上营业利润 :19.5亿日元(合并)

・职工人数:约2,200名(合并)

・业务内容 : 化学工业成套及单体设备

上下水处理成套及单体设备

中国(北京)

印度

(孟买)

总公司

(东京)

越南

(河内)

台湾(台北)

泰国(曼谷)

马来西亚

(吉隆坡)

新加坡

印度尼西亚

(雅加达)

海外相关公司

常驻代表机构

本文书的内容属月岛机械株式会社所有。未经本公司同意,严禁第三者的复印或使用。


2012

日本国内主要关联公司

TSK集团主要成员

化学工业设备・环保装置的制造

月岛技术机械株式会社(TSTM)

热处理装置和焚烧装置的设计、安装工程

月岛环保工程株式会社(TSKE)

工厂及设备日常维护、检验检测服务

月岛技术维护株式会社(TTMS)

月岛技术解决方案株式会社(TSTS)

检测、分析、测试相关业务

寒川水务服务株式会社(寒川WS)

净水场排水处理公司

固体废弃物焚烧处理及废热利用公司

太阳生态与热株式会社(SET)

为满足不同客户的需求,本公司提供产品设计、制造、运行管理、日常维护以及业务运营等全套服务。

本文书的内容属月岛机械株式会社所有。未经本公司同意,严禁第三者的复印或使用。


2012

月岛环保机械(北京)有限公司 (TSKC)

成立   :2011年3月

董事长  :本桥 时男

注册资本 :2亿日元(约1700万RMB)

地址   :北京市朝阳区远洋光华中心C座

主要业务 :化学化工设备,环境装置的企划、

      设计,销售管理,成套设备,工程。

建设月岛集团与中国客户之间的桥梁;

致力于改善中国的市政环境和水环境。

本文书的内容属月岛机械株式会社所有。未经本公司同意,严禁第三者的复印或使用。


2012

TSK在中国开展的项目实绩

潜水式刮泥机

6套以上

(北京、大连)

下水污泥干燥机

(温州、上海、

 佛山)

下水污泥消化槽

2套(兰州)

化学树脂分离机

50套以上

化学树脂干燥机

100套以上

下水污泥焚烧

(上海、宁波)

废水/废气 处理设备等

30套以上

固体废弃物处理设备

3套

本文书的内容属月岛机械株式会社所有。未经本公司同意,严禁第三者的复印或使用。


2012

TSK的污水污泥处理技术

下水

最初沉淀池

反应罐

最终沉淀池

高度处理

放流

污泥

污泥浓缩

消化

脱水

干化

焚烧

消化气

有効利用

TSK的强项所在-机械设备

【消化设备】

【焚烧设备】

【消化气发电】

【干燥机】

【焚烧设备】

【污泥燃料化】

本文书的内容属月岛机械株式会社所有。未经本公司同意,严禁第三者的复印或使用。


2012

今天介绍的技术

【消化技术】

【干化焚烧技术】

本文书的内容属月岛机械株式会社所有。未经本公司同意,严禁第三者的复印或使用。


2012

消化技术概要

  • 【TSK的业务范围】

  • 消化槽设计

  • 加热设备,搅拌机

  • 脱硫设备 ・剩余气体燃烧设备

  • 甲烷浓缩 ・中压储存

  • 有效利用

最終沉淀池

最初沉淀池

曝气池

流入水

放流水

汚泥

脱硫设备

甲烷浓缩

中圧储存

有效利用

消化槽

甲烷浓度:60%→95%

≪有效利用的案例≫

消化气体

场内利用

加热设备

【发电】

 ・燃气发电机

 ・小型汽轮机

【热利用】

 ・消化气锅炉

搅拌机

场外利用

・家用煤气天然气的原料

・汽车燃料

生物质混合


2012

消化槽搅拌技术

【特征】

 ① 轻量化设计,降低设备重量和成本。

 ② 叶轮直径大,实现较大的搅拌力。

 ③ 采用流体密封、轴封部不用做例行维护。

【施工例】

罐体容积:3,000m3

消耗电力:2.2kW

本文书的内容属月岛机械株式会社所有。未经本公司同意,严禁第三者的复印或使用。


2012

储气罐

干式密封型储气罐

操作圧力: ~5kPaG(低圧)

  • 用消化气体产生的压力运行,不需要额外的动力。

  • 容积随气体产生量的变化而自动变化。(无需控制)

  • 检修维护频度大概每5年一次。(无维护运行)

    导入业绩: 370基以上

球形储气罐

操作圧力: 0.05~0.90MPaG(中圧)

  • 建设容积3000立方以上的情况下,

  • 单位建设成本低。

  • 利用储存压力为用气设备供气。

    导入业绩: 11基

本文书的内容属月岛机械株式会社所有。未经本公司同意,严禁第三者的复印或使用。


2012

中压贮存技术

吸附贮存∶是向充填了特殊吸附材的压力容器压送消化气而吸附的技术。

通过吸附而缩小消化气分子之间距离的效果,“可以充填同样容积

低压气罐约20倍的消化气”。

低压气罐(600N㎥)

吸附贮存(600N㎥)

日本国内的消化气吸附贮存设备

本文书的内容属月岛机械株式会社所有。未经本公司同意,严禁第三者的复印或使用。


2012

消化气有效利用在日本的应用业绩

日本北海道地区

1)函馆南部

2)钏路市

3)惠庭市

日本关西地区

1)京都府(洛南、洛西)

2)奈良县

*消化槽销售业绩

销售场数:40处理场以上

销售台数:96套以上

*消化气储罐实际成果

销售场数:100处理场以上

销售台数:360套以上

日本中国四国地区

1)山口县防府市

2)冈山县笠冈市

3)冈山县玉野市

4)松山市

日本关东地区

1)东京都八王子市

2)崎玉县东松山市

3)静冈县富士市

4)长野县

5)新泻市中部

6)十和田市

7)新泻县(新泻,堀之内)

8)秋田县

9)五所川原市

10)上越市

11)岩手县

12)青森市

日本九州地区

1)大分县日田市

2)长崎县大村市

3)大分县臼杵市

4)宫崎县日南市

5)福冈县宗象市

6)福冈县御笠川

7)熊本县

8)熊本市(东部、西部

9)宫崎市

日本中部/北陆地区

1)富山市

2)胜山市

3)石川县

本文书的内容属月岛机械株式会社所有。未经本公司同意,严禁第三者的复印或使用。


2012

各种消化处理设备的业绩

本文书的内容属月岛机械株式会社所有。未经本公司同意,严禁第三者的复印或使用。


2012

日本污泥消化技术的动向

消化槽加温

31%

燃烧处理

26%

焚烧炉辅助燃料13%

其它

16%

消化气发电14%

消化气体利用的比例

  • 在日本的约2000座污水处理厂中,配备消化设备的处理厂有约400个。

  • 全国的消化气体产生量:年约2亿9200万Nm3(2004年)

  • 消化气利用率74%(2004年)。 燃烧率 26%。

  • 有效利用的途径有:消化槽加热、发电、焚烧炉的辅助燃料等。


2012

生物质混合处理技术

下水处理厂作为生物质利用的场所,对其加以最大限度的利用

下水处理厂的环境变化

・生物质的利用逐渐增多。

・CO2排出量的削减

・下水污泥和外部生物质的共同处理变为可能

・食品再利用法

今后・・・

地域社会

食品残渣,餐厨垃圾

(食品工厂、学校、食堂、

贩卖市场、大型超市等)

生物质

预处理

至今

下水污泥

消化槽

提供下水处理厂中所需要的电力!

焚烧

产生CO2

产生二噁英

发电(燃气发电机)

本文书的内容属月岛机械株式会社所有。未经本公司同意,严禁第三者的复印或使用。


2012

2.污泥干化与焚烧技术

干化设备

倾斜桨叶式干燥机(IDD)

焚烧设备

流化床焚烧炉(FBI)

高度可靠性和众多的销售业绩

IDD:140套以上

FBI:80座以上

本文书的内容属月岛机械株式会社所有。未经本公司同意,严禁第三者的复印或使用。


2012

倾斜桨叶式干燥机的特征

・是一种拥有TSK独自的倾斜式回转盘的间接加热式干燥机。

・通过转盘略倾斜于转轴的构造,实现了效率、节能的大幅提高。

・以在日本下水污泥领域积累的丰富经验为基础,可提供污泥最后处理/有效利用的装置。

本文书的内容属月岛机械株式会社所有。未经本公司同意,严禁第三者的复印或使用。


2012

回转轴

污泥

尾气

载体气体

蒸汽

蒸汽

排水

加热套

排水

干燥污泥

倾斜桨叶

倾斜桨叶式干燥机(间接加热型)

本文书的内容属月岛机械株式会社所有。未经本公司同意,严禁第三者的复印或使用。


2012

载体气体

尾气

F

脱水污泥

蒸汽

尾气风机

IDD

尾气净化塔

排水

干燥污泥

污泥干化的过程

污泥的流动

蒸汽的流动

尾气的流动

温度约为100℃的尾气,通过尾气净化塔进行除尘冷却之后,其中大约60~70%作为载体气体循环再利用。

进入干燥机内的污泥,受到激烈的搅拌及振动作用、以及加热界面的加热及干燥,在达到目标水分含量时,被排出。

压力为0.5~0.8MPa的蒸汽,作为热媒在转轴、转盘以及加热套内流动。

本文书的内容属月岛机械株式会社所有。未经本公司同意,严禁第三者的复印或使用。


2012

转盘

污泥

壳体

倾斜桨叶式干燥机(间接加热型)

以往类型

IDD(倾斜桨叶式干燥机)

[以往的问题]

①存在粘性污泥很容易粘附在转

盘及转轴上

②效率差

③污泥烧焦后粘附

IDD的倾斜式转盘,对粘附在转轴、转盘以及壳体上的污泥具有拨离作用。

IDD改善了这些问题

本文书的内容属月岛机械株式会社所有。未经本公司同意,严禁第三者的复印或使用。


2012

倾斜桨叶式干燥机(日本的销售业绩)

日本北海道地区

1)函馆市

2)函馆湾

3)札幌市

4)千岁市

5)十胜川

日本关西地区

1)大阪府

2)大阪市

3)姬路市

4)京都府

5)京都市

6)兵库县

7)神户市

8)奈良县

日本关东地区

1)横滨市

2)东京都

3)神奈川县

4)横须贺市

5)千叶市

6)崎玉县

7)潮来町

日本九州地区

1)福冈县

2)福冈市

污泥处理厂数:25个以上

总台数:140套以上

本文书的内容属月岛机械株式会社所有。未经本公司同意,严禁第三者的复印或使用。


2012

参考资料(干燥机)

IDD干燥机安装状況:180m2×2基

本文书的内容属月岛机械株式会社所有。未经本公司同意,严禁第三者的复印或使用。


2012

流化床焚烧装置(FBI)

干燥-焚烧设备

TSK在日本首次销售下水污泥用多段焚烧炉以来,积累了丰富的焚烧技术。

近年来,流化床式焚烧炉成为主流,而作为顶级制造商的TSK拥有容量达300 t/d的大型炉销售实绩。

焚烧设备


2012

流化床焚烧技术

烟气出口

1:完全燃烧.

在焚烧炉内的高温条件下,污泥的干化及燃烧操作可同时进行,然后,污泥可以被完全地焚烧。

2.稳定地流化操作.

借助于锥形流化区的设计,不会形成死角。从而稳定的流化状态得以实现。

3.分散管设计.

采用分散管布置,砂石可以很容易地从焚烧炉底部排放。

4.减少臭气释放.

由于焚烧炉烟气温低在大约850℃左右,臭气成分可以被有效去除。

燃烧区

视镜

砂石进口喷嘴

泥饼入口

启动燃烧器

泥饼给料机

热空气进口

耐火材料

砂石床

燃料喷射枪

空气分布管

人孔

清洗气进口

砂石排放口


2012

月岛机械近三年在中国的主要业绩

月岛机械

TSK

  • 可靠成熟的技术,众多的业绩

  • 单体和成套设备的设计、制造能力

  • 丰富的行业技术经验和工程集成经验


2012

谢谢聆听!

欢迎联系,共同探讨!
