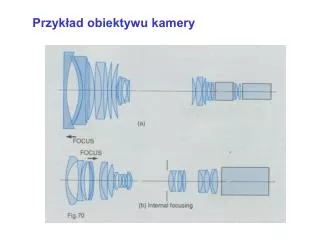

Przykład obiektywu kamery

1. Przykład obiektywu kamery

2. Aparat fotograficzny z obiektywemzmiennoogniskowym i lampą błyskową

3. szerokokątny teleobiektyw Obiektywy

4. Szerokokątny – półpełny kąt Normalny - małoobrazkowy Teleobiektywy Zdjęcia przez różne obiektywy

5. w’ Powiększenie wizualne l Nośnik F Przedmiot f’ w l 250 Powiększenie wizualne Ok  lupa Ob -w’ Nośnik  f’ok Obraz dany przez obiektyw Przedmiot Przyrządy Lupa Mikroskop

6. Najprostszy mikroskop o małym powiększeniu LUPY

7. Powiększenia G = 2.5 – 10x Lupy

8. Mikroskop studencki Mikroskop naukowy

9. Powiększenieob. = -40x Zaznaczone biegi promieni Obiektyw mikroskopowy

10. Obraz dany przez obiektyw Obraz w  Ok Ob F’ob Fok f’ob f’ok W płaszczyźnie obrazu płytka z krzyżemcelownik w Powiększenie wizualne -w’ Profesjonalne układy rejestrują obrazy za pomocą kamerCCD – Charge Coupled Device Obraz w komputerze w postaci cyfrowej w celu jego przetwarzania Przyrządy cd Lunety Przedmiot w  Zmierzch przyrządów wizualnych

11. Peryskop Lornetka 7x45

12. Teleskop SALT w RPA Współpraca: Polska, RPA, Niemcy, Nowa Zelandia, USA i Wielka Brytania Średnica zwierciadła 11 m !!!

13. Teleskop SALT w RPA Adaptacyjna optyka

14. 91 zwierciadeł o średnicy 1 m wysokość 30 m waga 82 tony Projektowany jest teleskop o średnicy 50 m

15. Typowy wymiar 2.1 x 2.1 mm liczba pikseli 512 x 512 Macierz odbiorników CCD

16. r ’ u’ Z prawa załamania r Kierunek zmianyn u ponieważ’ = /2 – u’ oraz = /2 – u  z a więc lewa strona równania Po wymnożeniu = 1 = u pomijalnie mała wartość równanie promienia Promień w ośrodku niejednorodnym Przestrzeń przyosiowa małe kąty u Ponieważ u = dr/dz

17. Niech r z a- stała przy czym  więc dla równania  i równanie różniczkowe promienia dla światłowodu Światłowód gradientowy

18. Warunki początkowe niech dla z = 0 wysokość padania promienia r = r0 i kątdr/dz = u0 Rozwiązanie równania różniczkowego grad(n)  r z 0  grad(n) Y Światłowód gradientowy Bieg promieni w światłowodzie dlaz = 0r0 = 0dla różnych u0 OkresY = 2/a

19. t – temperatura w 0C grad(n) Wpływ gradientów temperatury

20. Wpływ gradientów temperatury Zjawisko fata morgana t – temperatura w 0C p - ciśnieniew mm Hg grad(p) grad(n) Ziemia

21. Prostota pojęć i prostota analizy biegu promieni zwłaszcza przy wykorzystaniu komputerów Zalety i trudności optyki geometrycznej Trudności Brak pojęcia długości fali. Na podstawie aksjomatów nie można wyjaśnić rozszczepienia światła przez pryzmat Promień jest pojęciem geometrycznym zostawiającym ślad bez możliwości przypisania mu mocy Niemożliwe wyznaczenie podziału mocy na wiązkę przechodzącą i odbitą Nie wyjaśnia zjawisk interferencji, dyfrakcji i polaryzacji Zalety

22. R.Jóźwicki: Optyka instrumentalna. WNT, Warszawa 1970, rozdział1, 2. Fragmenty książki, Fundacja Wspierania Rozwoju i Wdrażania Technik Optycznych E.Hecht, A.Zajac: Optics. Addison-Wesley Publ. Co., Reading Mass. 1974, rozdział 5 B.E.A.Saleh, M.C.Teich : Fundamentals of Photonics, John Wiley & Sons, New York 1991, rozdział 1 R.Jóźwicki: Podstawy inżynierii fotonicznej. Ofic,Wyd. PW, Warszawa 2006 M.Born, E.Wolf: Principles of Optics. Pergamon Press, Oxford 1980, rozdział III Literatura podstawowa poziom wyższy naukowa Literatura uzupełniająca
