Traversing binary tree

TRAVERSING BINARY TREE

GALIH WASIS WICAKSONO


Topik bahasan

TOPIK BAHASAN

PENGERTIAN TRAVERSING BINARY TREE

3 JENIS TRAVERSAL PADA BINARY TREE

IMPLEMENTASI TRAVERSING BINARY TREE DALAM KODE PROGRAM

EFISIENSI BINARY TREE


Apa itu tree

APA ITU TREE?

  • Gambaran alami dari Tree

Leave

Branch

Root


Apa itu tree1

APA ITU TREE ?

  • Tree dalam perspektif Ilmu Komputer

Root

Branch

Leave


Traversing tree

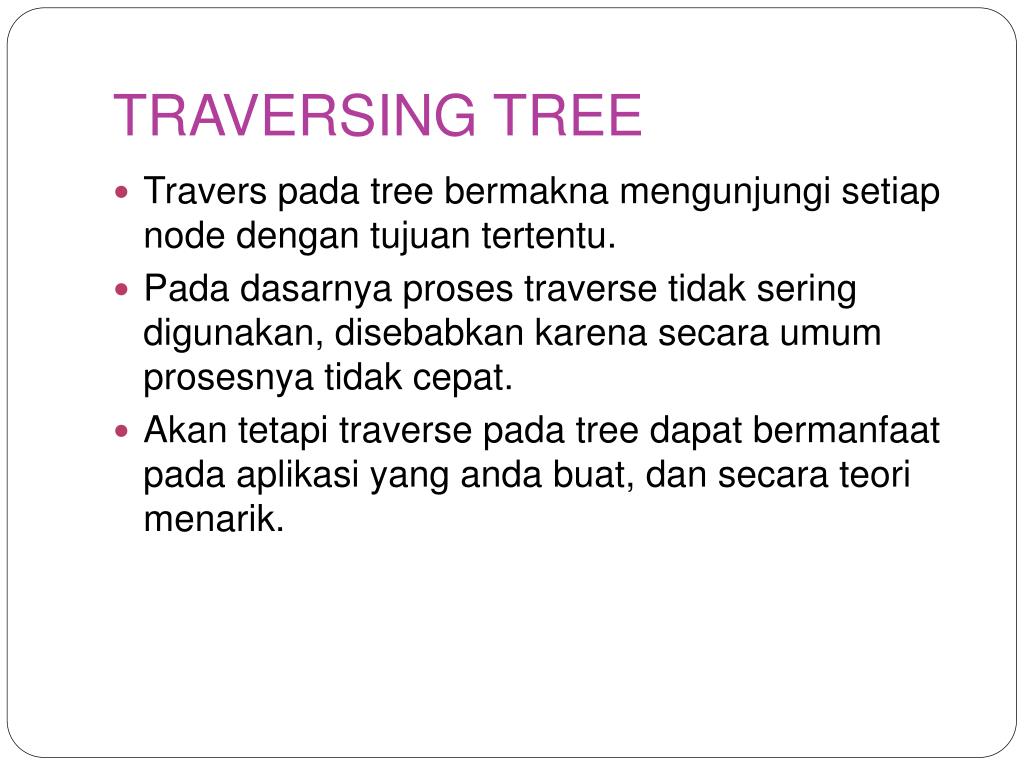

TRAVERSING TREE

  • Travers pada tree bermakna mengunjungi setiap node dengan tujuan tertentu.

  • Pada dasarnya proses traverse tidak sering digunakan, disebabkan karena secara umum prosesnya tidak cepat.

  • Akan tetapi traverse pada tree dapat bermanfaat pada aplikasi yang anda buat, dan secara teori menarik.


3 jenis traverse binary tree

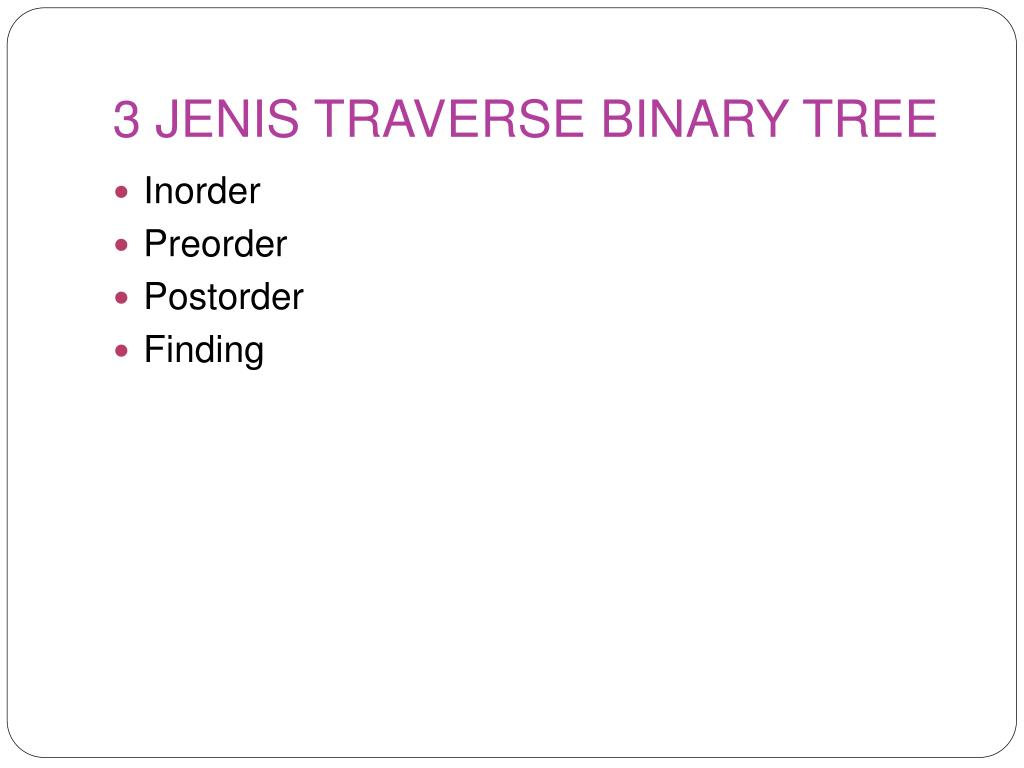

3 JENIS TRAVERSE BINARY TREE

  • Inorder

  • Preorder

  • Postorder

  • Finding


Inorder traversal

INORDER TRAVERSAL

  • Inorder paling banyak digunakan dalam Binary Search Tree

  • Inorder dilakukan pada binary tree yang sudah berada dalam kondisi terurut didasarkan key/element tree tersebut.

  • Cara paling mudah mengimplementasikan inorder dengan rekursif


Gambaran inorder

GAMBARAN INORDER


Implementasi inorder

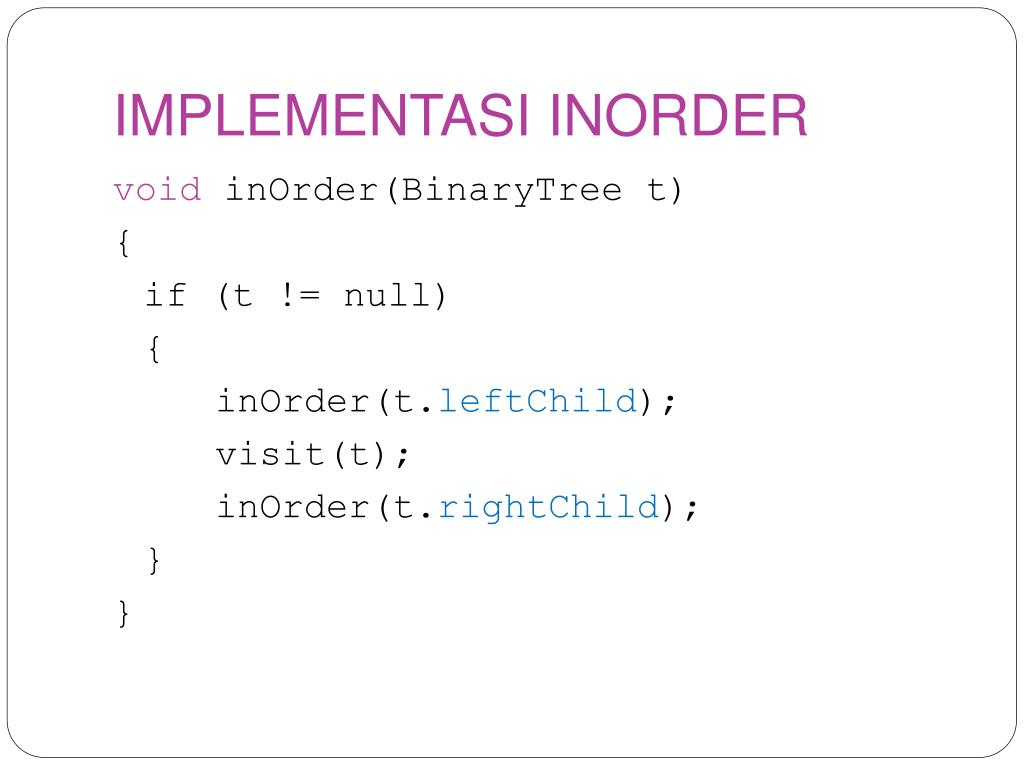

IMPLEMENTASI INORDER

voidinOrder(BinaryTree t)

{

if (t != null)

{

inOrder(t.leftChild);

visit(t);

inOrder(t.rightChild);

}

}


Preorder postorder

PREORDER & POSTORDER

  • Preorder dan postorder digunakan untuk analisis atau mengurai ekspresi aljabar

  • Umumnya digunakan untuk transformasi dari bentuk infix ke bentuk postfis maupun prefix


Ekspresi aritmatika

EKSPRESI ARITMATIKA

  • (a + b) * (c + d) + e – f/g*h + 3.25

  • Ekspresi aritmatika diatas terdiri dari 3 jenis entitas

    • Operators (+, -, /, *).

    • Operands (a, b, c, d, e, f, g, h, 3.25, (a + b), (c + d),etc.).

    • Delimiters [(, )].


Masalah pada infix

MASALAH PADA INFIX

  • Butuh prioritas operator, tie breaker, dan pembatas.

  • Mengakibatkn perhitungan di komputer menjadi sulit.

  • Bentuk ekspresi Postfix dan prefix tidak bergantung pada prioritas operator, tie breaker, atau pembatas, sehingga lebih mudah dioperasikan oleh komputer.

  • Ex. Infix : a + b


Contoh

CONTOH

  • Infix = a + b * c

  • Postfix = a b c * +

  • Infix = a * b + c

  • Postfix = a b * c +

  • Infix = (a + b) * (c – d) / (e + f)

  • Postfix = a b + c d - * e f + /


Solusi binary tree

+

a

b

-

a

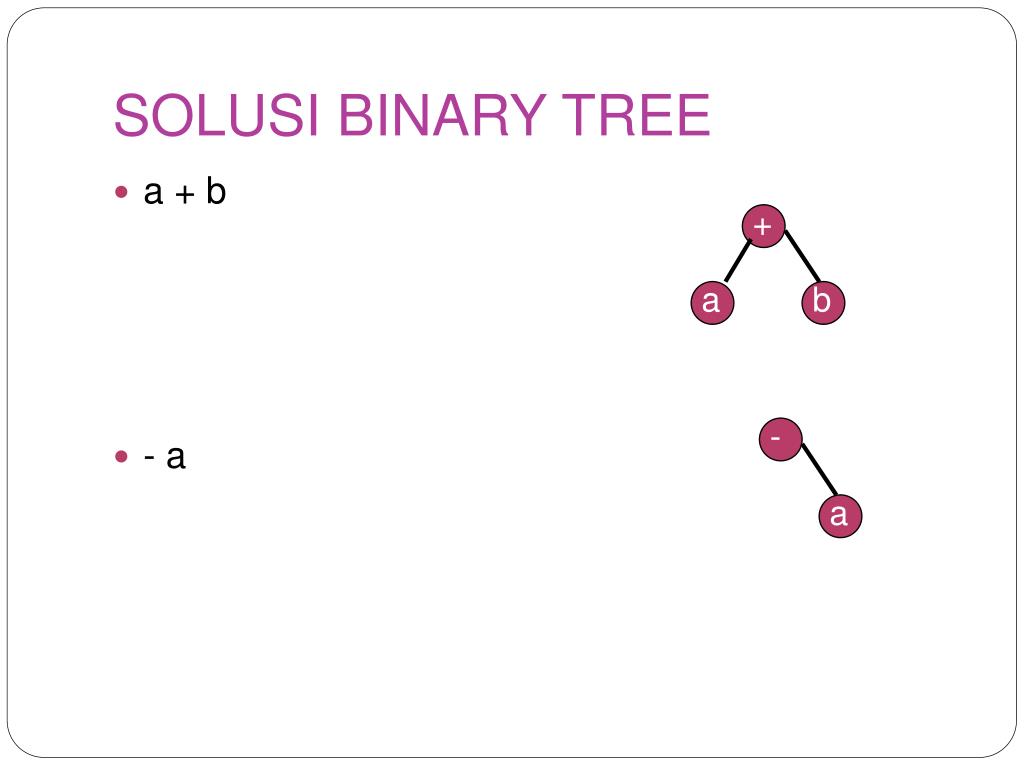

SOLUSI BINARY TREE

  • a + b

  • - a


Binary tree solution

/

/

+

*

e

f

-

+

-

a

b

c

d

BINARY TREE SOLUTION

  • (a + b) * (c – d) / (e + f)


Implementasi preorder

IMPLEMENTASI PREORDER

voidpreOrder(BinaryTree t)

{

if (t != null)

{

visit(t);

preOrder(t.leftChild);

preOrder(t.rightChild);

}

}


Implementasi postorder

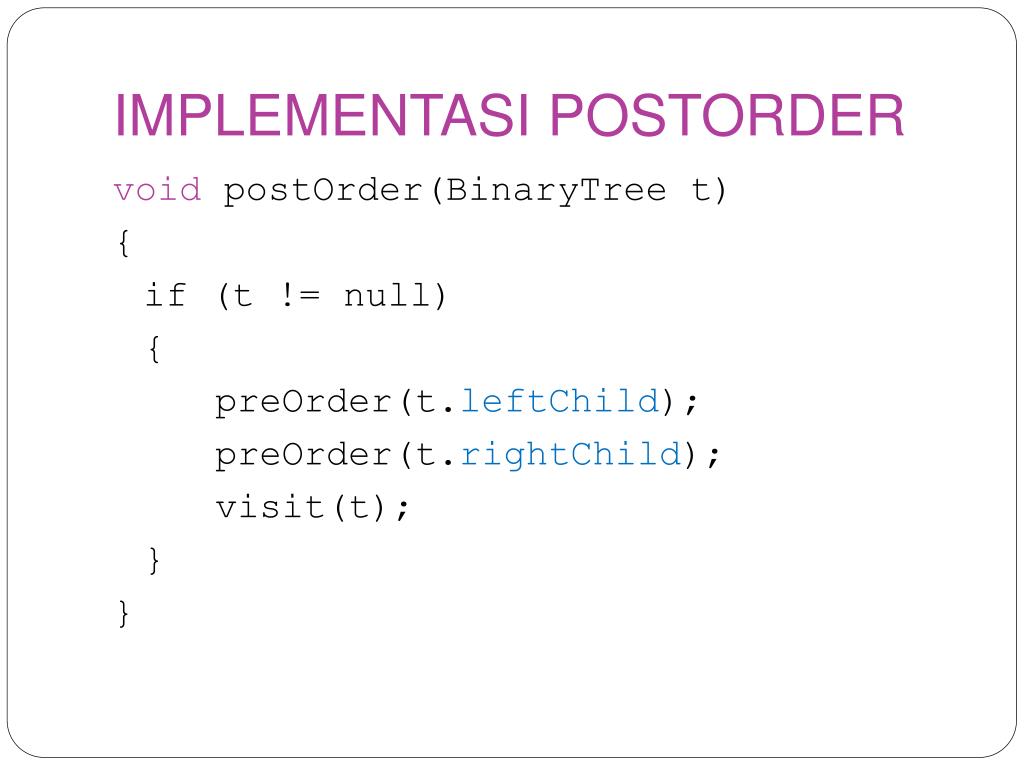

IMPLEMENTASI POSTORDER

void postOrder(BinaryTree t)

{

if (t != null)

{

preOrder(t.leftChild);

preOrder(t.rightChild);

visit(t);

}

}


Efisiensi binary tree

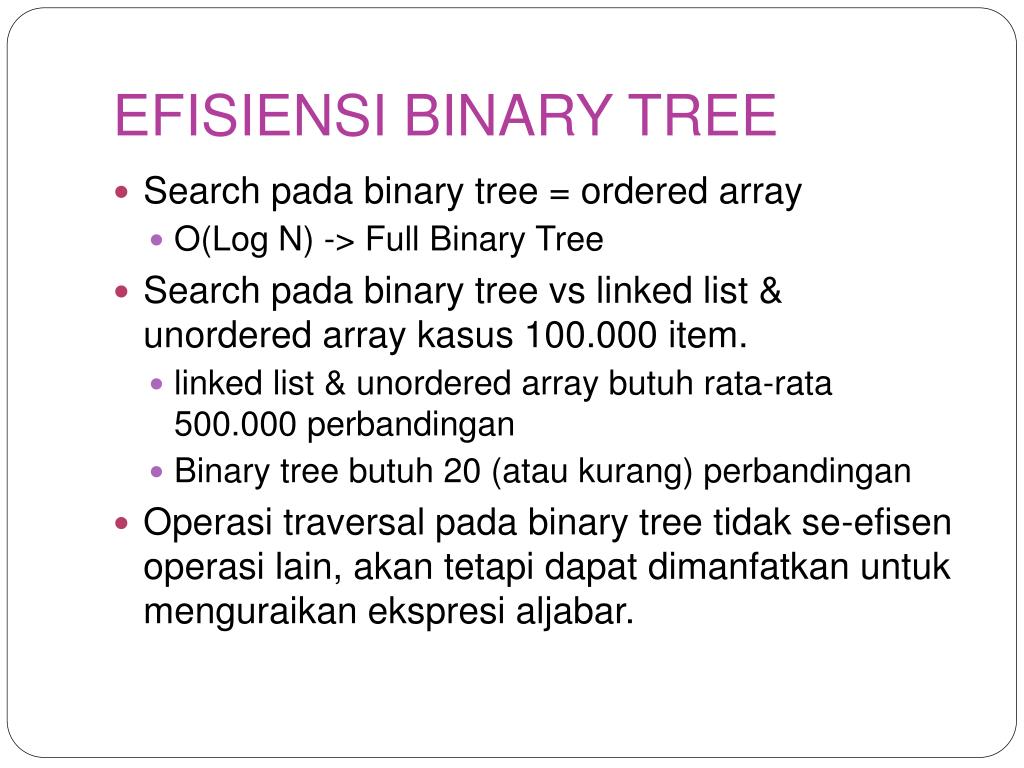

EFISIENSI BINARY TREE

  • Search pada binary tree = ordered array

    • O(Log N) -> Full Binary Tree

  • Search pada binary tree vs linked list & unordered array kasus 100.000 item.

    • linked list & unordered array butuh rata-rata 500.000 perbandingan

    • Binary tree butuh 20 (atau kurang) perbandingan

  • Operasi traversal pada binary tree tidak se-efisen operasi lain, akan tetapi dapat dimanfatkan untuk menguraikan ekspresi aljabar.


Representasi binary tree

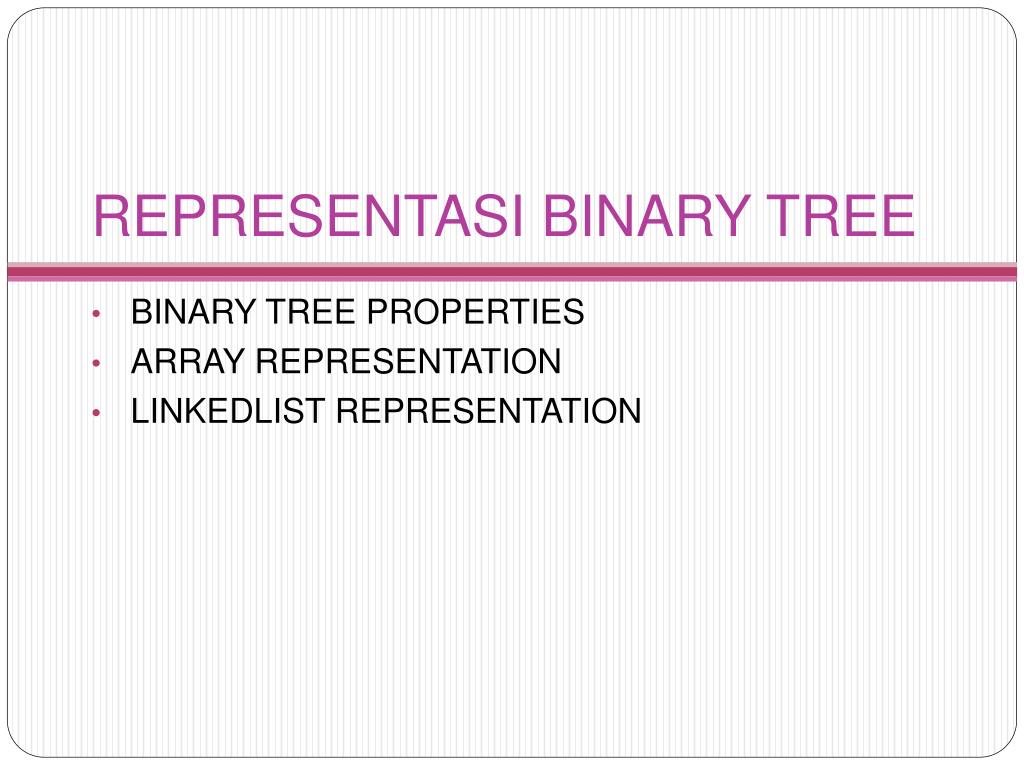

REPRESENTASI BINARY TREE

BINARY TREE PROPERTIES

ARRAY REPRESENTATION

LINKEDLIST REPRESENTATION


Minimum number of node

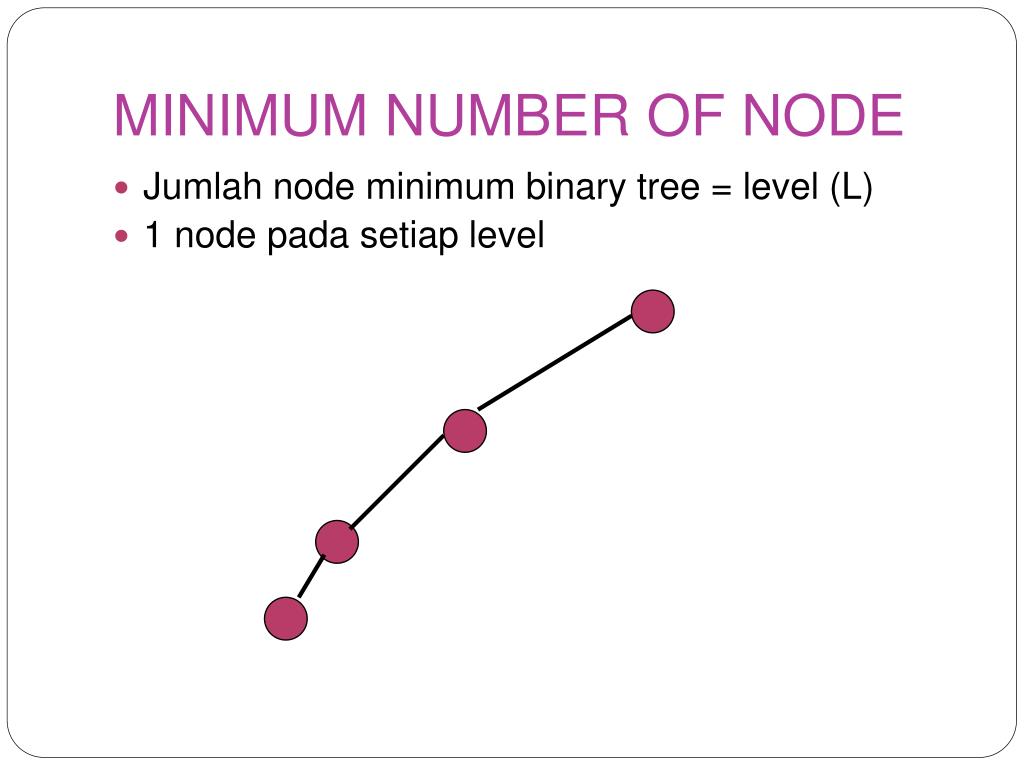

MINIMUM NUMBER OF NODE

  • Jumlah node minimum binary tree = level (L)

  • 1 node pada setiap level


Maximum number of tree

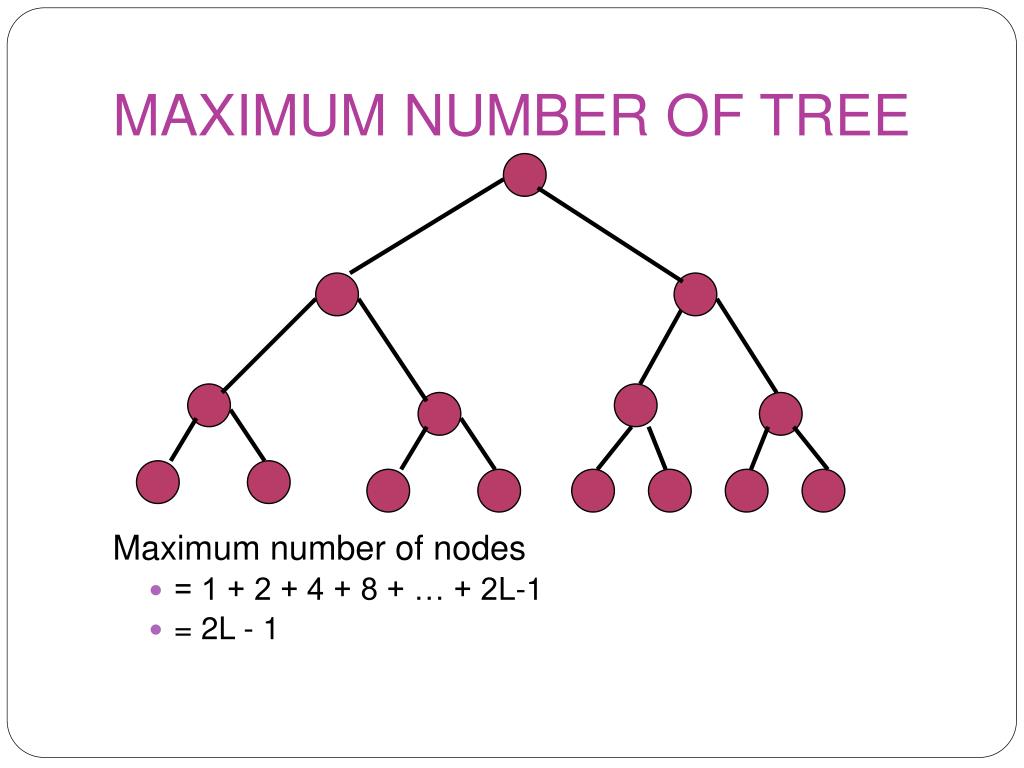

MAXIMUM NUMBER OF TREE

Maximum number of nodes

  • = 1 + 2 + 4 + 8 + … + 2L-1

  • = 2L- 1


Number of node level

NUMBER OF NODE & LEVEL

  • Jika n adalah jumlah node pada binary tree

  • Dan L adalah level pada binary tree maka :

  • h <= n <= 2L– 1

  • log2(n+1) <= h <= n


Penomoran pada full bt

PENOMORAN PADA FULL BT

  • Nomer node dimulai dari 1 hingga 2L-1

  • Nomer antar level dimulai dari atas ke bawah

  • Nomer pada satu level dimulai dari kiri ke kanan

1

2

3

4

6

5

7

8

9

10

11

12

13

14

15


Penomoran node

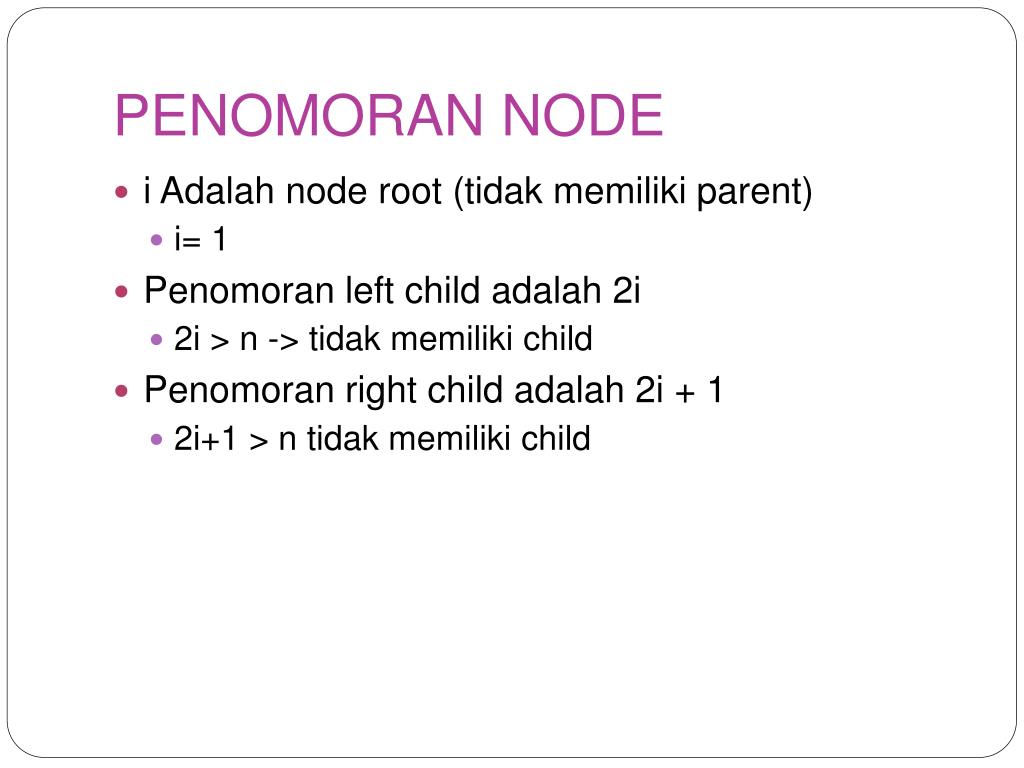

PENOMORAN NODE

  • i Adalah node root (tidak memiliki parent)

    • i= 1

  • Penomoran left child adalah 2i

    • 2i > n -> tidak memiliki child

  • Penomoran right child adalah 2i + 1

    • 2i+1 > n tidak memiliki child


Representasi pd array

b

1

a

2

3

c

4

5

6

7

d

f

e

g

8

9

10

h

i

j

tree[]

0

5

10

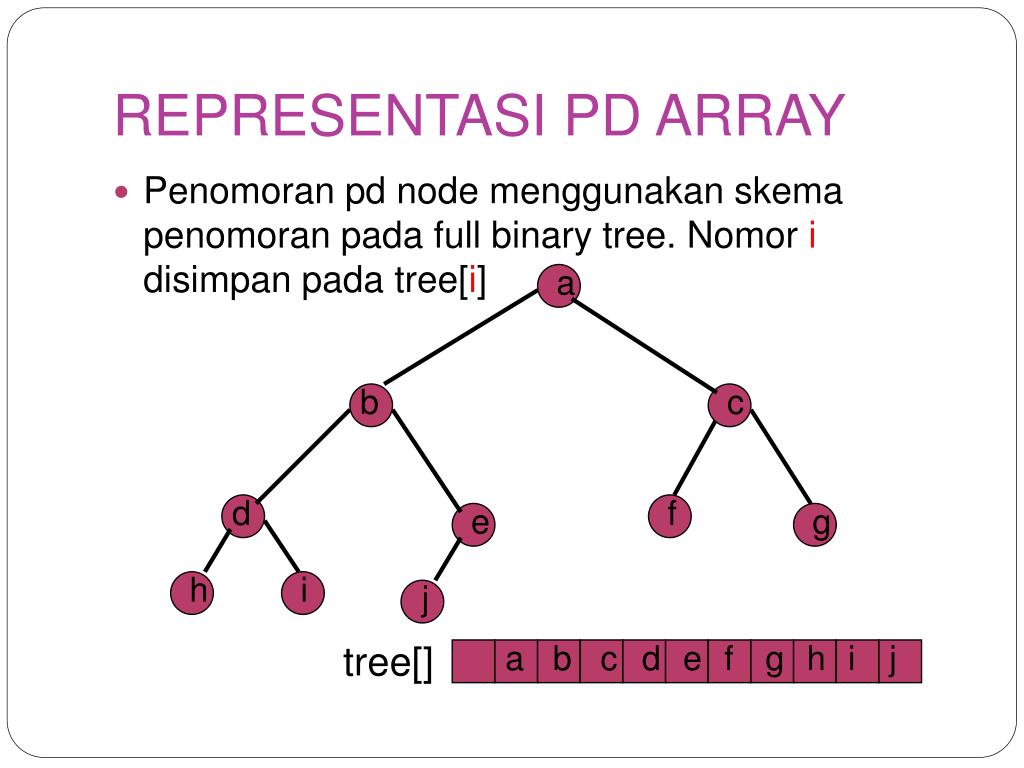

REPRESENTASI PD ARRAY

  • Penomoran pd node menggunakan skema penomoran pada full binary tree. Nomor i disimpan pada tree[i]

a

b

c

d

e

f

g

h

i

j


Representasi pd array1

1

a

3

b

15

7

d

c

tree[]

a

-

b

-

-

-

c

-

-

-

-

-

-

-

d

0

5

10

15

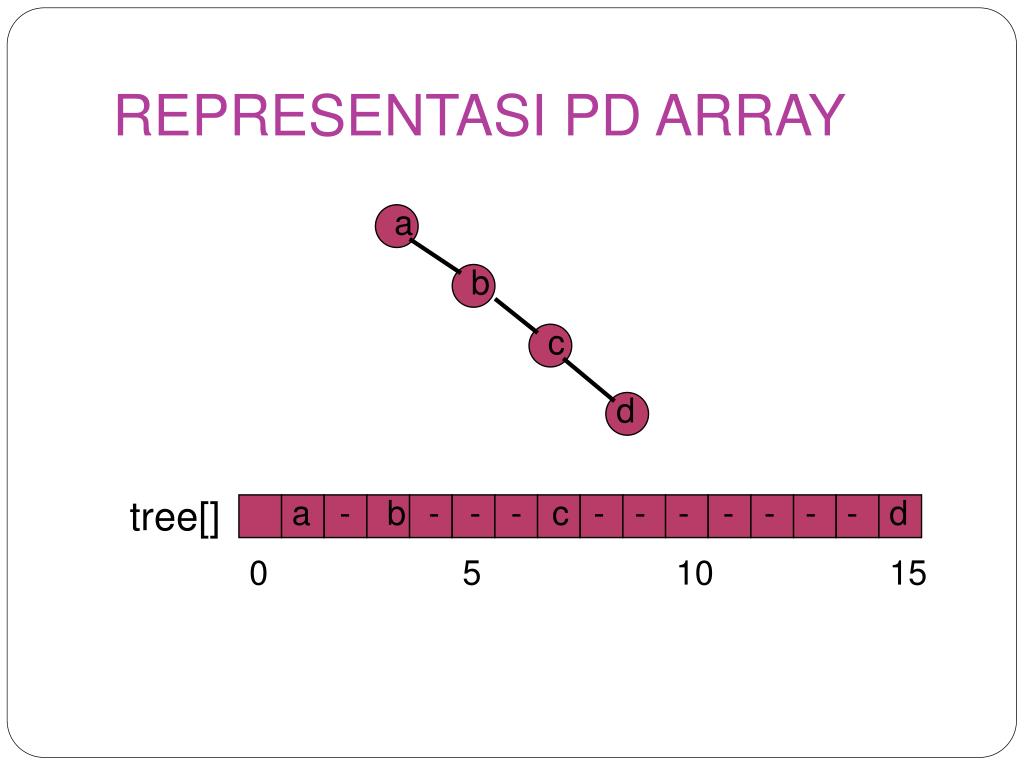

REPRESENTASI PD ARRAY

0

5

10

15


Representasi pd linkedlist

root

a

c

b

d

f

e

g

h

leftChild

element

rightChild

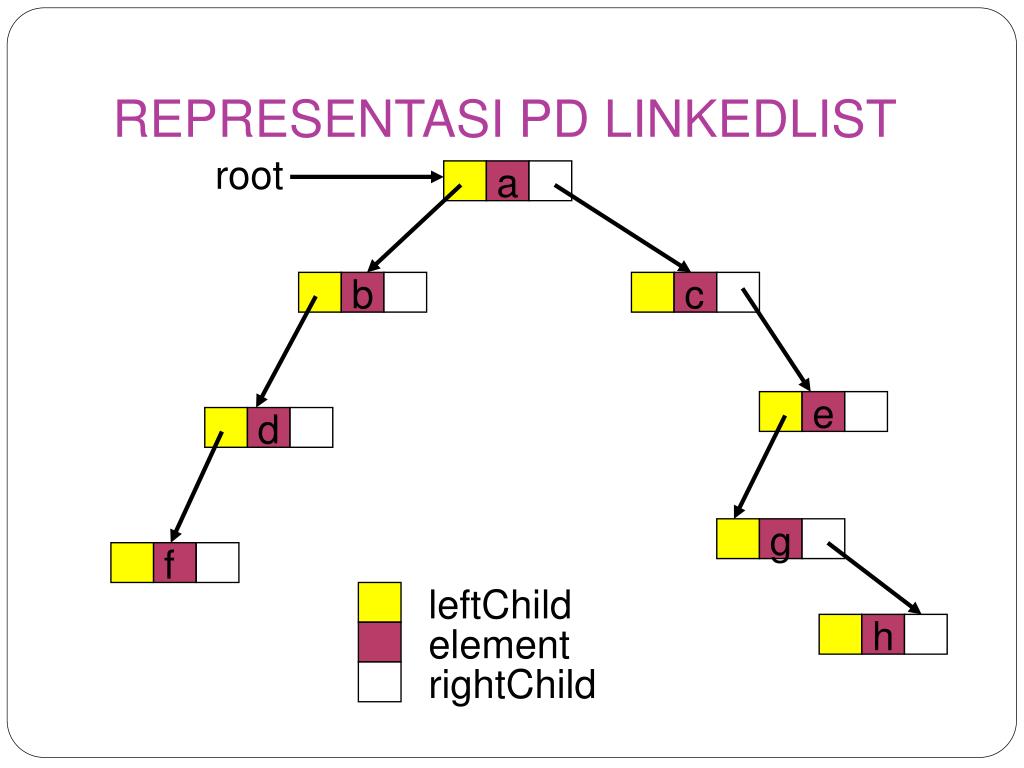

REPRESENTASI PD LINKEDLIST
